Type de produit	Télévision LCD
Marque / Modèle	MEDION LCD TV MD 42220
Technologie d'affichage	LCD TFT
Zone d'affichage active	408 x 306 mm
Résolution maximale	800 x 600 pixels
Fréquences de fonctionnement	Horizontale : 31 à 48 kHz ; Verticale : 56 à 75 Hz
Alimentation électrique	CA 100-240 V, 50/60 Hz (commutation automatique)
Consommation en marche	Moins de 65 W
Consommation en veille / suspendu / hors tension	Moins de 5 W
Connecteurs disponibles	D-sub 15 broches, SCART, S-Vidéo, composite (RCA jaune), entrée audio stéréo (RCA rouge/blanc), prise casque, antenne RF
Systèmes TV supportés	PAL B/G, PAL I, SECAM D/K, SECAM B/G, SECAM L/L'
Fonctions principales	Multifréquence, auto-synchronisation, télétexte, V-chip (contrôle parental), sous-titres codés, OSD multilingue, gestion d'alimentation VESA DPMS
Nettoyage	Débrancher l'appareil, utiliser un chiffon humide (pas de diluants ni aérosols)
Sécurité	Cordon d'alimentation comme interrupteur général, fiche avec mise à la terre, ne pas obstruer la ventilation, ne pas exposer à l'eau ou à la chaleur
Normes et certifications	ISO 9001, Classe B FCC, DOC Canada
Accessoires fournis	Télécommande, manuel d'utilisation, câbles A/V (optionnels), piles AAA x2

FOIRE AUX QUESTIONS - LCD TV MD 42220 MEDION

Comment connecter mon ordinateur à la télévision ?

Connectez le câble VGA (D-sub) entre le port de la télévision et la carte graphique de l'ordinateur. Rendez la connexion fiable à l'aide des vis. Branchez ensuite le cordon d'alimentation et allumez l'appareil. Utilisez la touche SOURCE pour sélectionner l'entrée PC.

Que faire si l'écran affiche 'Check input Signal' ?

Cela signifie qu'aucune source n'est détectée. Vérifiez que le câble de signal est correctement connecté à la carte vidéo et que l'ordinateur est allumé. Assurez-vous également que la source d'entrée sélectionnée (PC, AV, etc.) correspond à la source connectée.

Comment régler l'image (luminosité, contraste, etc.) ?

Appuyez sur la touche MENU de la télécommande. Naviguez dans le menu OSD à l'aide des touches de volume et de canal. Sélectionnez 'Écran' pour ajuster la luminosité, le contraste, la position, l'horloge et la phase. Utilisez également le réglage automatique en appuyant sur la touche AUTO.

Comment utiliser le télétexte ?

Assurez-vous d'être en mode TV. Appuyez sur la touche TEXT de la télécommande pour activer le télétexte. Utilisez les touches numériques pour entrer le numéro de page. Les touches ROUGE, VERT, JAUNE, CYAN permettent d'accéder aux pages associées. Pour révéler un texte caché, utilisez REVEAL.

Comment verrouiller des chaînes avec le contrôle parental ?

Dans le menu OSD, sélectionnez 'Utilités' puis 'V-Chip'. Entrez le mot de passe par défaut 0000. Vous pouvez alors définir des restrictions par classification (TV-Y, TV-PG, etc.) ou par classification MPAA. Pour bloquer des chaînes spécifiques, utilisez la fonction de verrouillage dans le menu des chaînes.

Comment nettoyer l'écran en toute sécurité ?

Avant tout nettoyage, débranchez l'appareil de la prise secteur. Utilisez un chiffon doux et humide (pas mouillé) pour essuyer l'écran et le boîtier. N'utilisez jamais de diluants, d'aérosols ou de produits abrasifs qui pourraient endommager la surface.

Comment régler le volume et couper le son ?

Utilisez les touches VOL (+/-) de la télécommande ou du panneau avant pour ajuster le volume. Pour couper le son momentanément, appuyez sur la touche MUET. Appuyez à nouveau pour rétablir le son.

Comment changer la source d'entrée (TV, PC, HDMI, etc.) ?

Appuyez sur la touche SOURCE de la télécommande. Une liste des entrées disponibles (PC, VIDEO, S-VIDEO, TV, PERITEL) s'affiche. Utilisez les touches de navigation pour sélectionner la source souhaitée et confirmez.

Que faire si l'image est déformée ou mal centrée ?

Appuyez sur la touche AUTO de la télécommande pour effectuer un réglage automatique de la géométrie et des couleurs. Si le problème persiste, accédez au menu OSD > 'Écran' et ajustez manuellement la position horizontale (Position H) et verticale (Position V), ainsi que l'Horloge et la Phase.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, allez dans 'Utilités' et sélectionnez 'Dépréférences en usine' (ou 'Full Auto'). Confirmez l'action. Cela rétablira les réglages par défaut de l'image, du son et des autres paramètres. Notez que les chaînes mémorisées seront effacées.

MODE D'EMPLOI LCD TV MD 42220 MEDION

Le cordon d'alimentation est utilisé comme interrupteur général. La prise de courant doit être située ou installée à proximité du matériel et être facile d'accès.

Le présent appareil numérique n'émet pas de bruits radio-électriques dépassant les limites appliquées aux appareils numériques de Class B d'après les règlements sur le brouillage radio-électrique conjoint par le ministère des communications du Canada.

S : Sexual Situation

L : Langage grossier

W. EU, Scand : PAL B/G

UK. Ireland : PAL I

E. EU, CIS : SECAM D/K

M. East

: SECAM B/G

France

: SECAM L/L

Cet écran a été fabriqué avec une certification d'usine à la norme ISO 9001

De sécurité

1. Lisez toutes ces instructions.
2. Gardez ces instructions en vue d'un usage ultérieur.
3. Observez tous les avertissements et instructions marqués sur l'appareil.
4. Avant de nettoyer, débranchez l'appareil de la prise secteur.

N'utilisez pas de diluants ou d'aérosols pour le nettoyage. Utilisez un chiffon humide pour nettoyer.

1. N'utilisez pas cet appareil à proximité d'une source d'eau.
2. Ne placez pas cet appareil sur un chariot, un support ou une table peu solides.

L'appareil peut tomber et causer de sérieux endommagements de l'appareil.

1. Les orifices et les ouvertures sur le boîtier ou sur l'arrière sont destinés à la ventilation : pour assurer un fonctionnement fiable de l'appareil, ces ouvertures ne doivent pas être obstruées en plaçant l'appareil sur un lit, un canapé, un tapis ou sur toute autre surface molle.

Cet appareil ne doit jamais être placé à proximité ou sur une source de chaleur.

Cet appareil ne doit jamais être placé dans un meuble encastrable, à moins qu'une ventilation ajustée ne soit assurée.

1. Cet appareil doit être branché sur le type de la source d'alimentation, indiqué sur la plaque indicatrice. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou la Compagnie d'électricité locale.
2. Cet appareil est muni d'une fiche « terre » à 3 fils ayant une troisième broche (de mise à la terre). C'est une caractéristique de sécurité.

Si vous n'êtes pas en mesure d'insérer la fiche dans la prise secteur, contactez votre électricien pour le remplacement de votre prise obsolette.

N'endommagez pas cette particularité de la fiche du type de terre.

1. Ne reposez aucun objet sur le câble d'alimentation, et ne laissez pas traîner le câble à des endroits fréquentés.
2. Si une rallonge est utilisée pour cet appareil, assurez-vous que l'alimentation en ampères au total des appareils branchés sur la rallonge n'est pas supérieure à l'alimentation en ampères de la rallonge.

Assurez-vous également que l'alimentation au total de tous les appareils branchés sur la prise secteur n'est pas supérieure à 10 ampères.

1. N'introduisez jamais des objets d'aucune sorte dans les ouvertures du moniteur, car ils peuvent toucher des points de voltage dangereux ou mettre des pièces en court-circuit, ce qui peut provoquer un risque d'incendie ou d'électrocution. Ne versez jamais de liquides d'aucune sorte sur l'appareil.

De sécurité

1. N'essayez pas de réparer cet appareil, car ouvrir ou enlever les panneaux peut vous exposer aux points de voltage dangereux ou à d'autres risques.

Adressez-vous à un personnel de service pour toutes les opérations de service.

1. Débranchez cet appareil de la prise secteur et adressez-vous à un personnel de service qualifié pour le faire réparer dans les conditions suivantes:

A. Lorsque le cordon d'alimentation ou la fiche sont endommagés ou usés. B. Si un liquide a été versé dans l'appareil. C. Si l'appareil a été exposé à l'action de la pluie ou de l'eau. D. Si l'appareil ne fonctionne pas de manière normale, lorsque les instructions d'opération ont été respectées. Réglez uniquement celles des commandes qui sont décrites par les instructions d'opération, puisque les réglages impropres des autres commandes peuvent provoquer une détérioration et souvent imposent un travail important de la part d'un technicien qualifié afin que le fonctionnement normal soit rétabli. E. Si l'appareil est laissé tomber ou si le coffret a été endommagé. F. Si l'appareil a démontré un net changement de fonctionnement, indiquant le besoin d'être réparé.

Attention

Le cordon d'alimentation est utilisé comme interrupteur général. La prise de courant doit être située ou installée à proximité du matériel et être facile d'accès.

Precaution pour le personnel d'entretien

POUR CET APPAREIL, LE CORDON D'ALIMENTATION EST UTILISE COMME L'ELEMENT DE DECONNEXION PRINCIPAL, DEBRANCHÉZ CET APPAREIL DE LA PRISE DE COURANT MURALE AVANT D'OTER LE CARTER ARRIÈRE ET FAIRE L'ENTRETIEN

Les characteristiques d'emission ont ETE testees par SEMKO

UNE UNITE DE CE MODELE A ETE TESTES ET A DEMONTRE SON HARMONIE AVEC LES DIRECTIVES INDIQUEES DANS LE DOCUMENT SUEDOIS MPR 1990:10.(MPR II)

NE JAMAIS Enlever le panneau arriere

L'enlèvement du panneau arrière peut être effectué uniquement par un personnel qualifié.

NE PAS utiliser dans un environnement impropre

Afin d'écarter le risque d'électrocution ou d'incendie, n'exposez pas l'appareil à la pluie ou à l'humidité.

Cet appareil est destiné à une utilisation au bureau ou à domicile. N'exposez pas l'appareil à des vibrations, à de la poussière ou à des gaz corrosifs.

GARDER Dans un endroit bien ventile

Le coffret est doté de trous de ventilation pour que la hausse de la température soit évitée.

Ne pas couvrir l'appareil, et ne placer aucun objet sur l'appareil.

EVITER La chaleur

Évitez de placer l'appareil sous une lumière de soleil directe ou à proximité d'autres sources de chaleur.

Pour eliminer la fatigue des YEUX

Ne pas utiliser l'appareil en face d'un fond lumineux et lorsque la lumière du soleil ou une autre source de lumière éclairent directement le moniteur.

Le moniteur même, ni d'autres objets lourds ne doivent pas être posés sur le cordon d'alimentation.

L'endommagement du cordon d'alimentation peut causer incendie ou électrocution.

Remarque:

Cet appareil a été testé et trouvé conforme aux limites pour un dispositif numérique de Classe B, suivant la Partie 15 des Règles FCC. Ces limites sont destinées à assurer une protection raisonnable contre le brouillage nuisible lors d'une installation résidentielle.

Cet équipement engendre, utilise et peut irradier de l'énergie de fréquence radio, et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer un brouillage nuisible aux radiocommunications. Pourtant, il n'y a pas de garantie qu'un brouillage ne se produise dans une installation particulière.

Si cet équipement cause réellement un brouillage nuisible à la réception d'émissions de radio ou de télévision, ce qui peut être détecté en éteignant ou en allumant l'appareil, l'utilisateur est invité à essayer de corriger le brouillage par une ou plusieurs des mesures suivantes.

• Réorienter ou replacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'équipement sur une prise de courant différente de celle sur laquelle est branché le récepteur.
• Consulter le revendeur ou un technicien de radio ou de télévision pour aide.
• Utiliser uniquement un câble d'interface blindé.

Enfin, tous les changements ou modifications de cet équipement, apportés par l'utilisateur, et qui n'ont pas été expressément approuvés par le service agréé ou par le fabricant, peuvent retirer à l'utilisateur l'autorisation de faire fonctionner un tel équipement.

Le présent appareil numérique n'émet pas de bruits radio-électriques dépassant les limites appliquées aux appareils numériques de Class B d'après les règlements sur le brouillage radio-électrique concus par le ministère des communications du Canada.

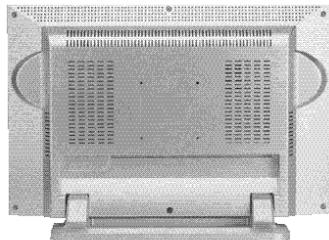

Remarque

Assurez-vous d'avoir éteint votre ordinateur avant de le connecter au moniteur.

1. Connecter le cable de SIGNAL VIDEO

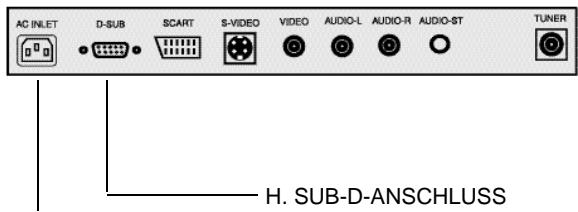

A. Connectez l'une des extrémités du cable de signal au panneau arrière du moniteur et connectez l'autre extrémité à la carte graphique sur l'arrière de l'ordinateur. B. Rendez la connexion fiable à l'aide des vis sur la fiche.

2. Connecter le CORDON d'alimentation

Branchez l'extrémité femelle du cordon d'alimentation à la prise d'entrée d'alimentation du Moniteur LCD.

Puis, branchez la prise mâle du cordon d'alimentation sur une prise CA ou un ordinateur.

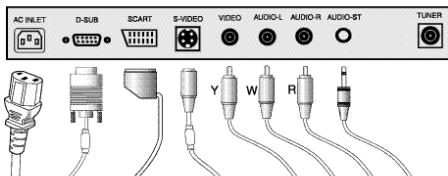

3. Connecter le cable AUDIO VIDEO

A. Connectez l'extrémité du câble RCA (Jaune, Rouge, Blanc) ou SCART du câble

S-VHS aux prises sur l'arrière du moniteur.

B. Connectez le cable d'antenne ou le cable CATV à la prise sur l'arrière du moniteur.

(Un tuner TV optionnel peut être acheté chez le revendeur si nécessaire).

C. Connectez l'une des extrémités du câble audio vidéo au jack stéréo sur l'arrière du moniteur. (Connectez l'autre extrémité du câble audio vidéo à la prise "Audio (Line) out" de la carte sonore de votre ordinateur ou d'un autre équipement audio.

D. Des écouteurs peuvent être connectés au jack des écouteurs sur le côté gauche du moniteur. (Pendant que les écouteurs sont connectés, le haut-parleur encastré n'émettra pas de son).

4. Allumer ce moniteur et FAIRE demarrer votre systeme

Ce moniteur est un moniteur à commande numérique de multifréquence.

Il fonctionne aux fréquences horizontales de 31 jusqu'à 48 KHz et aux fréquences verticales de 56 à 75 Hz.

Grâce à sa conception basée sur des microprocesseurs, il possède des capacités d'auto-synchronisation et d'autoréglage de taille. Ce moniteur offre 7 réglages programmes comme ils sont énumérés sur le tableau ci-dessous et manifeste ses valeurs qualités à 800X600, 38KHz@75Hz.

Parfois, l'image affichée peut ne pas être satisfaisante dans d'autres modes, à cause des caractéristiques de base du moniteur TFT-LCD.

Pour profiter de la meilleure qualité, changez de mode ; cliquez sur le bouton droit de la souris n'importe où sur le bureau «Properties /propriétés/» «Settings /réglatges/», et appliquez la résolution à 800X600. Cliquez sur le bouton « Advanced /avancé/», changez «Refresh rate /le taux de rafraîchissement/» à 75 Hz.

Ces 7 modes préprogrammés couvrent la plupart des modes vidéo communs, pris en charge par des adaptateurs graphiques les plus populaires. Pourtant, chaque réalisation des adaptateurs de ces modes vidéo peut varier légèrement dans le temps. Si vous trouvez nécessaire d'effectuer des ajustements peu importants sur les réglages d'affichage (par exemple, la position horizontale), utilisez On Screen Display /Affichage Sur l'Écran/. Pour de plus amples renseignements et instructions sur l'utilisation de On Screen Display /Affichage Sur l'Écran/, veuillez vous référer au "Commandes et Fonctions".

MODES PREPROGRAMMES	RESOLUTION		FREQUENCY
	H(Pixels)	V(Lignes)	H(KHz)	V(Hz)
VGA	640	350	31.5	70
	720	400	31.5	70
	640	480	31.5	60
	640	480	37.5	75
MAC	640	480	35.0	67
VESA	800	600	37.8	60
	800	600	46.8	75

Met le moniteur en marche ON ou l'eteint OFF. Il y aura un décalage de quelques secondes avant que l'affichage apparaisse. Le voyant d'alimentation (à côté de l'interrupteur) s'allume en vert quand l'appareil est allumé. On éteint l'appareil en appuyant de nouveau sur l'interrupteur et le voyant d'alimentation devient rouge.

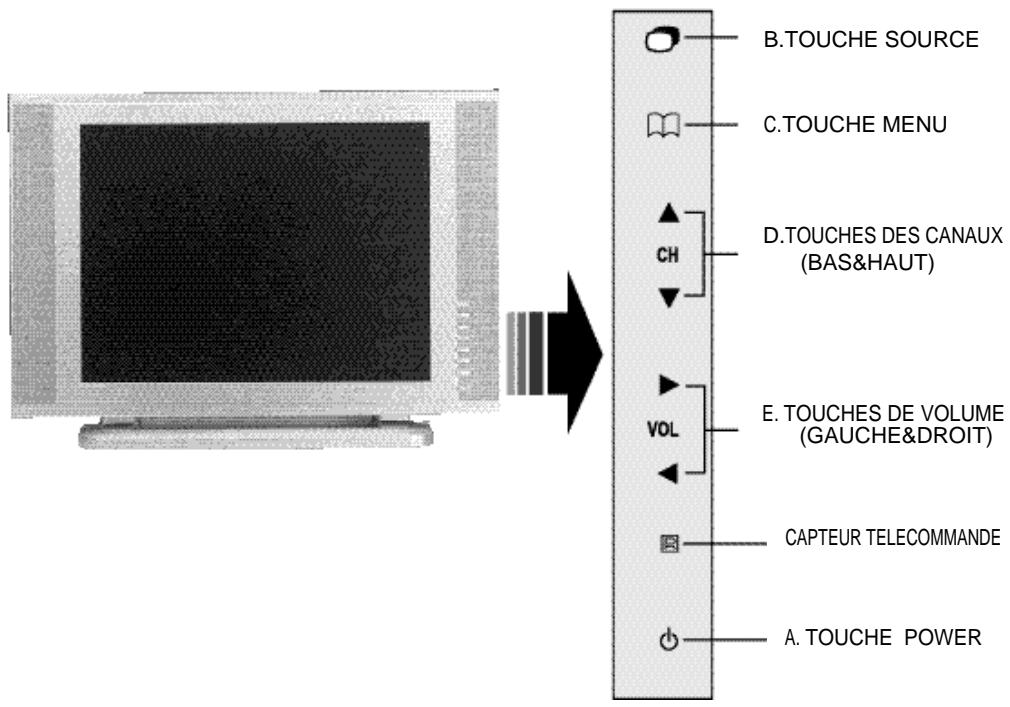

B. SOURCE()

Change une par une la source d'entrée

(PC, VIDEO, S-VIDEO, TV, PERITEL)

Sert à visualiser ou à quitter l'écran d'affichage.

Cette touche peut également être utilisée pour effacer le menu ou l'état précédents.

MENU OSD /Affichage Sur l'Ecran/ (Principal): Source d'entrée,

Écran, Audio, OSD /Affichage Sur Écran/, Couleur, Utilités,

Quitter.

D. CANAL (CH: ▲▼)

Fait accroître ou diminuer le numéro de canal.

(dans le mode PC, la touche en bas fonctionne comme "Auto adjust /auto réglage"). Cette touche permet à l'utilisateur d'accéder au sous-menu de la fonction activée, lorsque la touche en bas est appuyée en menu principal.

E. volume (VOL: )

Réglez le volume / Ajustez les réglages menu.

1. Ecran d'auto TEST

Lorsque il n'y pas de connexion, sur l'écran d'affichage apparaitra pendant 3 secondes.

Check input Signal

2. Description du MENU OSD

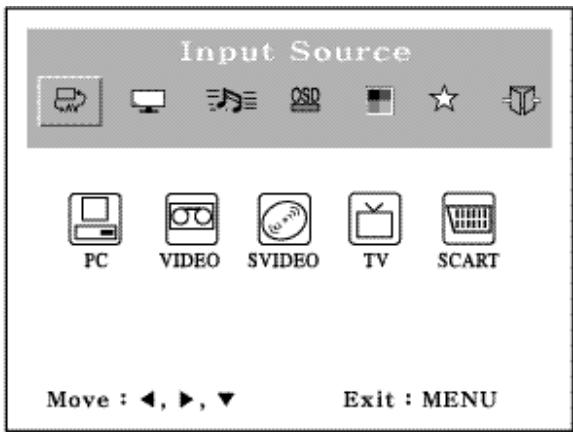

Sélectionnez la source PC ou AV (TV, Video, S-Video, SCART).

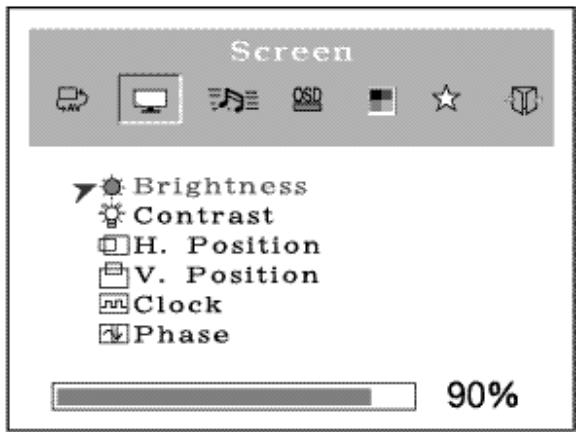

: Ecran

Fait accroître ou diminue l'intensité lumineuse de l'image.

: Contraste (Contraste)

Fait accroître ou diminue l'intensité (clarté ou matité) de l'image.

: Position H (Mode PC quintement)

Déplace horizontalement l'image à droite ou à gauche sur l'écran.

: Position V (Mode PC quintement)

Déplace verticalement l'image vers le haut ou vers le bas sur l'écran.

: Clock (PC Mode Only) (Horloge) (Mode PC uniquement)

Permet de régler le bruit vertical de l'image de l'écran.

: Phase (Mode PC uniquement)

Permet de régler le nombre d'éléments de l'image horizontale.

Permet de régler la tonalité des couleurs.

Permet de régler l'intensité du niveau des couleurs.

: Sharpness (Néteté)

Permet de régler la netteté de l'image vidéo.

Commandes et fonctions

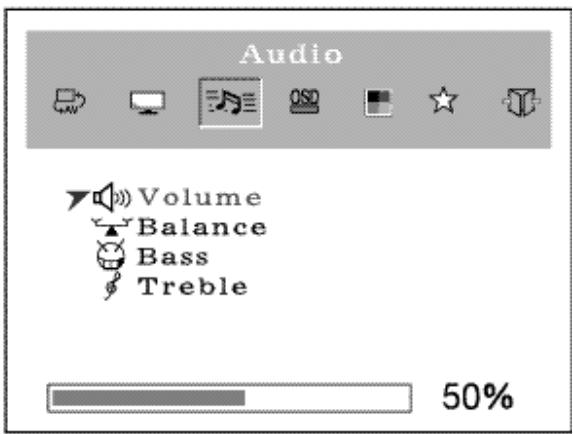

Audio

Volume

Permet de régler le niveau du volume audio.

S : egaliseur (haut-parleur uniquement)

Survolte/corpe la fréquence spécifique ou compense la distorsion de fréquence du son.

Sélectionnez le réglage Son préféré : mode 1-4 et réglez le niveau de la fréquence sonore dans le mode usager.

Balance (haut-parleur uniquement)

Régler la balance du son des haut-parleurs gauche et droit.

Compense le son selon la fréquence de sensibilité de l'oreille humaine.

Commandes et fonctions

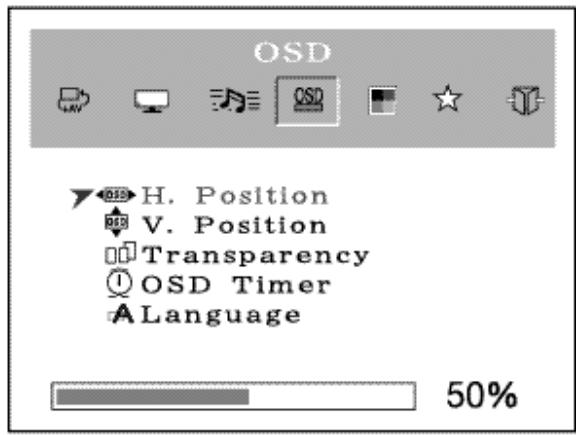

: OSD (Affichage Sur l'Écran)

Position h.

Déplace la position OSD /affichage sur l'écran/ à droite (▶) ou à gauche (▲).

Déplace la position OSD /affichage sur l'écran/ vers le haut (▶) ou vers le bas (▲).

Sélectionne le fond de l'affichage sur l'écran.

OSD timer (heure OSD) (affichage sur l'écran)

Sélectionnez l'heure sur l'écran OSD.

Sélectionnez une langue parmi English, Français, Deutsch, Español, Danish, Italiano.

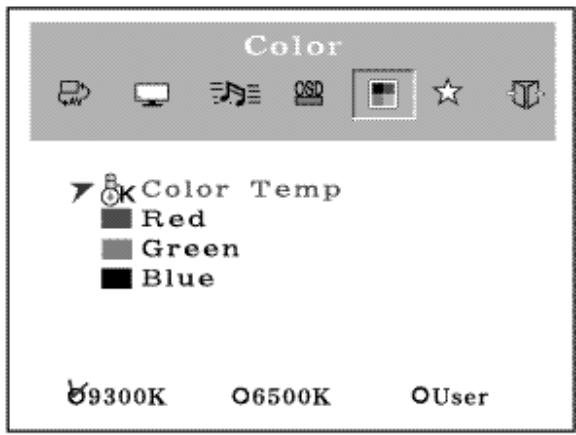

: Couleur (Mode PC)

Color temp (temp couleur)

Permet de régler la température de couleur à 9300, 6500, utilisateur. (remarque : 9300 est prédéfini en usine).

Permet de régler la couleur rouge pour l'utilisateur.

Permet de régler la couleur verte pour l'utilisateur.

Permet de régler la couleur bleue pour l'utilisateur.

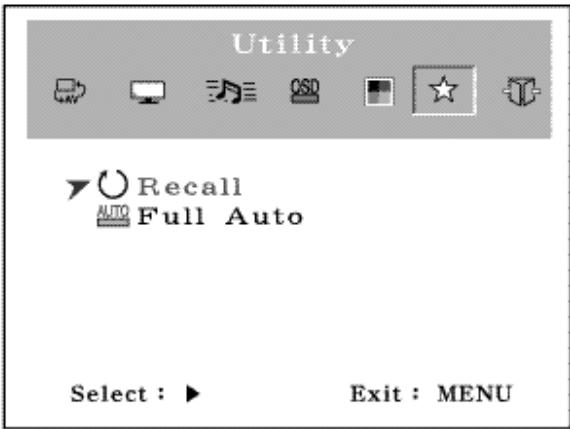

Utilités

Dépréférences en usine.

: Full Auto (Complètement Automatique) (Mode PC uniquement) Réglage automatique géométrie et réglage des couleurs.

Permet d'activer ou de désactiver la fonction de sous-titrage code (Closed Caption) (CC1, CC2, CC3, CC4).

Le mot de passe initial est «0000».

La puce antiviolence peut bloquer l'accès à certains programmes de télévision jugés trop violents (si la fonction est) de manière que les enfants ne puissent pas regarder des programmes que leurs parents n'approivent pas. Si les codes de classification des programmes sont supérieurs aux valeurs prédéfinies en usine, le signal de télévision sera visualisé.

Pour sélectionner la puce antiviolence /V-chip/ sur l'écran OSD, entrez les 4 chiffres du nombre.

Si vous avez entré un nombre erroné, sur l'écran s'affichera « nombre non valable ».

Commandes et fonctions

1) Guide TV

Off: pas de code de classification

TV-Y: Jeunes enfants

TV-Y7 : Enfants ayant 7 ans et plus

TV-G: Auditoire général

TV-PG : Direction parentale

TV-14 : Spectateurs de 14 ans ou plus

TV-AM: Auditoire d'âge mûr

(FV: Violence fantastique

V: Violence

Scènes sexuelles

L: Langue grossière

D: Dialogue suggestif)

2) Classification MPPA (Motion Picture Association of America - Association en charge de l'industrie cinématographique)

[Organisation de classification des films]

off : pas de code de classification

G: Direction générale

PG: Direction parentale recommande

PG -13 : Avertissement fort aux parents

R : Exigence d'accès limité aux enfants au-dessous de 17 ans

NC-17 : Interdit aux enfants au-dessous de 17 ans

X: Pour les adultes uniquement

Nouveau mot de passe

Modifiez le nombre du mot de passe.

Il est possible de sélectionner ce menu, lorsque la source d'entrée est réglée sur «TV».

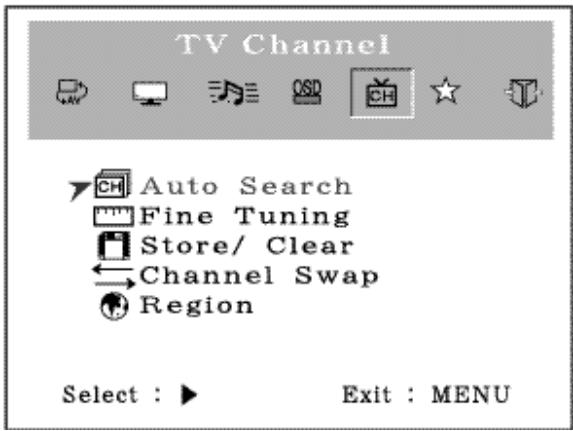

Détecte les canaux (chaînes) disponibles et les mémorise automatiquement.

Permet de régler l'écart entre le canal réel et le canal (chaine) programmé.

Sélectionnez «Store /sauvegarder/» pour memoriser le canal (la chaine) ou sélectionnez «Clear /effacer/» pour supprimer le canal (la chaine).

Type de TV (NTSC uniquement)

Sélectionnez le système de télévision hertzienne ou par câble.

Échange canaux (chaîne) (PAL ou SECAM uniquement)

Change le numéro de canal courant que l'utilisateur peut modifier en un nouveau numéro de canal. (Le numéro de canal sera différent du numéro de canal réel après l'exécution de ce menu).

Sélectionnez le système de canal qui est utilisé dans votre zone.

USA, Korea: NTSC(M)

W. EU, Scand : PAL B/G

UK. Ireland : PAL I

E. EU, CIS : SECAM D/K

M. East: SECAM B/G

France : SECAM L/L'

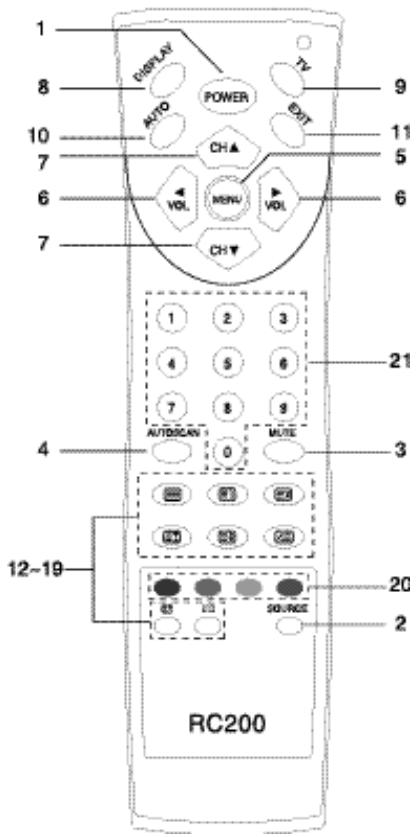

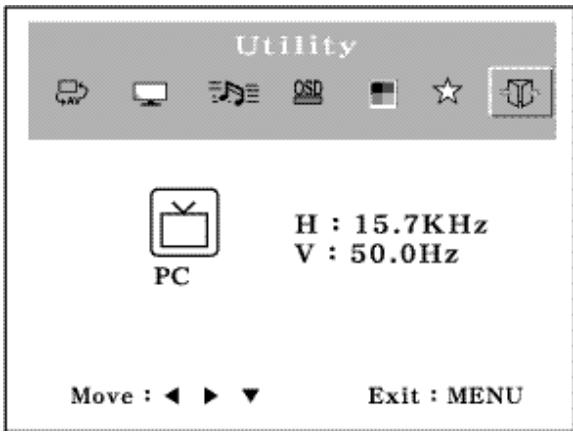

Commandes et fonctions

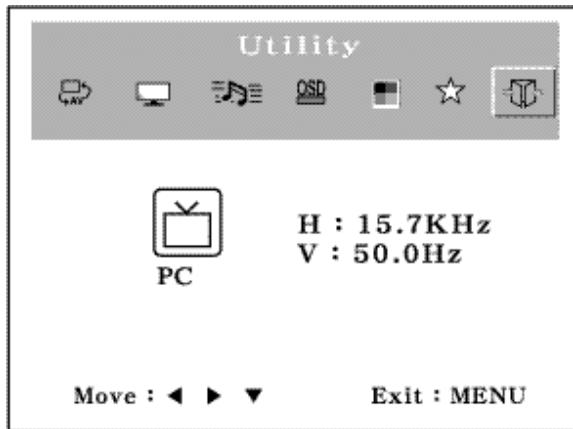

: Exit (Quitter)

: Exit (Quitter)

Permet de désactiver le menu OSD (Affichage Sur l'écran).

Met le moniteur sous tension /en marche/ ON ou l'eteint OFF. Il y aura un décalage de quelques secondes avant que l'affichage apparaisse.

1. SOURCE

Sélectionne les sources PC ou vidéo (TV/ Vidéo/ S-Video/ SCART).

3. MUET

Coupe le son.

1. AUTO SCAN (AUTOBALAYAGE)

Trouvez les chaînes disponibles (programmation)

1. MENU

Sert à visualiser ou à quitter l'écran.

6. VOL(

Fait accroître ou diminuer le niveau du volume audio.

7. CH/CANAL(

Fait accroître ou diminuer le numéro de canal.

Passe à la page suivante ou précédente du télétexte en mode télétexte.

8. Display (affichage)

Affichage de la chaîne du téléviseur.

9. Tv

Change la source d'entrée du téléviseur.

10. AUTO

Réglage automatique de géométrie de l'ordinateur.

11. EXIT (SORTIE)

Sortie de l'affichage sur écran.

Sélectionne l'affichage du télétexte / Retour à l'image du téléviseur.

Retour à la page d'index en mode télétexte

14. ANNULE(

Année Lefevre Lafarge de l'information, 100 Rue du Havet, 25th street, Paris, France

15. REVEAL

Révèle un texte caché, comme les solutions d'énigmes ou de puzzles en mode télétexte.

Maintient ou élimine la page d'affichage actuelle en mode télétexte.

17. Taille

Expansion de la page en mode télétexte

18. Sous-code

Sélectionnez la page en mode télétexte. Certaines pages du télétexte peuvent être multiples, sélectionnez la touche sous-code et entrez quatre caractères pour la page que vous souhaitez.

Réglage Accès I/II (Stéréo, Mono, sélection deuxième audio) quand un signal télé est reçu.

20. ROUGE / VERT / JAUNE / CYAN

Changement de la page associée dans le bloc d'affichage selon le mode d'acquisition pendant le fonctionnement du télétexte.

21. 0, 1, 2, 3,...9 (Touches numériques)

A l'aide des touches 0, 1, 2, 3,...9, on sélectionne la chaîne ou la page télétexte souhaitée.

• Télétexte, la fonction I/II est optionnelle. La fonction télétexte fonctionne uniquement sur téléviseur et vidéo.

G. ENTREE CA

Connexion du cordon d'alimentation.

REMARQUE: le cordon d'alimentation est utilisé comme dispositif principal de déconnexion sur cet appareil.

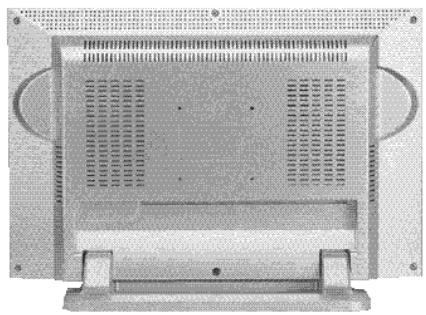

H. connecteur d-sub

Connectez au câble de signal vidéo.

G. ENTREE CA

Accessions

1. Cordon d'alimentation
2. TELECOMMANDE
3. MANUEL D'UTILISATION
4. CABLES A/V (Optionnels)
5. Piles (TYPE AAAx2)

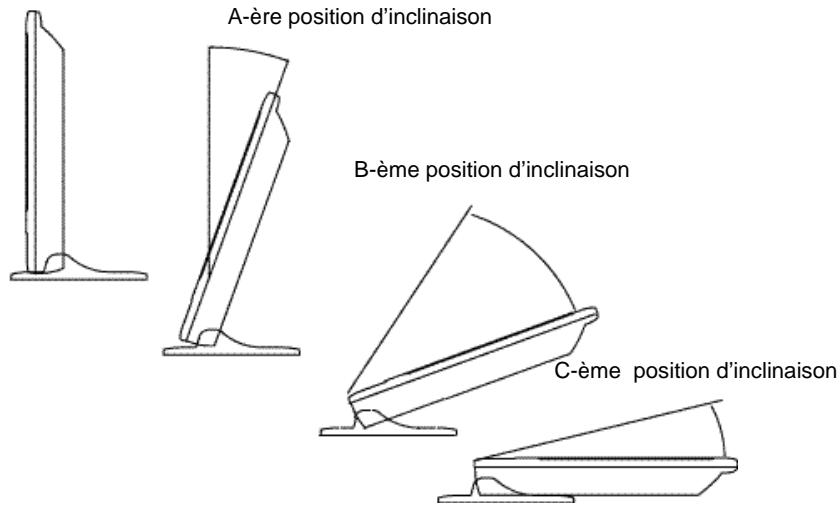

COUPLE par position d'inclinaison

L'inclinaison recommandée est de 0 à 20 degrés.

En cas d'une inclinaison plus de 20 degrés, veuillez vous référer au tableau ci-dessous.

POSITION PLIEE	INCLINAISON	COUPLE(kgf-cm)
A	-3 ~20	23~27
B	20 ~80	78~85
C	80 ~95	23~27

Du connecteur d-sub

REPARTITION DES BROCHES

Broche 1	VIDEO ROUGE	9
2	VIDEO VERTE	10	DETECTE CABLE SIGNAL
3	VIDEO BLEUE	11	MISE A LA TERRE
4	MISE A LA TERRE	12	SDA (pour DDC)
5	MISE A LA TERRE	13	SYNC.-H (ou SYNC. H+V)
6	MISE A LA TERRE ROUGE	14	SYNC.-V
7	MISE A LA TERRE VERTE	15	SCL (pour DDC)
8	MISE A LA TERRE BLEUE

D-SUB

Gestion de l'alimentation

Ce moniteur se caractérisse par un système de gestion de l'alimentation à "alimentation au bas" lors de la réception du VESA DPMS (La signalisation de gestion de l'alimentation à l'écran) par une carte videoe VESA DPMS. La carte videoe, compatible au VESA DPMS, réalise ce système de signalisation quand elle n'envoise pas de signal horizontal, vertical ou sync. Ce moniteur entre en un mode approprié en identifiant chacun des trois modes du système de signalisation.

Alimentation à consommer

MODE	ALIMENTATION CONSUMPTION
MISE EN MARCHE	< 65W
VEILLE	< 5W
SUSPENDU	< 5W
HORS TENSION	< 5W

VOYANT secteur(LED)

La caractéristique de gestion de l'alimentation du moniteur inclut quatre composantes : Mise en marche (Vert), Veille, Suspendu, Hors tension (Ambre) et Pas de Mode non supporté (Vert).

MODE	COULEUR DU VOYANT SECTEUR	FONCTIONNEMENT DU MONITEUR
MISE EN MARCHE	VERT	Fonctionnement normal
VEILLE	AMBRE	L'écran est vide après un temps d'inactivité préprogrammé et certains des circuits électroniques ou tous les circuits du moniteur sont débranchés.
SUSPENDU
HORS TENSION
Mode non supporté	VERT	Fonctionnement normal, mais sur l'écran d'affichage apparaît un message d'erreur.
Pas d'alimentation	ROUGE	Pas de fonctionnement

Type de LCD (affichage à cristaux liquides)

VIDEO (Analogue 0.7V crête à crête/75 Ω)

SYNC (Niveau TTC séparé)

SCART, S-VIDEO, AV (Composite, Son gauche/droite)

Son stéréo PC, RF (option Tuner)

ZONE d'affichage ACTIF (l x h)

408 mm x 306 mm

CA 100 - 240 V, 50/60 Hz (commutation automatique)

Remarque:

Ces spécifications techniques sont sujettes à modification sans préavis.

En cas d'incident

INCIDENT	CONSEILS DE DEPANNAGE
Pas d'image sur l'écran d'affichage	1. Vérifiez si le cordon d'alimentation du moniteur est correctement branché sur la prise secteur ou sur la ballonge de mise à terre. 2. La BOUTON POWER /de mise en marche/ doit être en position ON et le voyant secteur s'allume. 3. Vérifiez si les réglages de la luminosité et/ou du contraste de l'écran ne sont pas programmés à leurs niveaux minima.
"Vérifiez le Signal d'Entrée"affiché sur l'écran.	1. Le cable de signal doit être correctement connecté à la carte video/ordinateur. 2. La carte video doit être complètement insérée dans son compartment et l'ordinateur doit être mis en marche.
L' image sur l'écran n'est pas centrée, trop petite ou trop grande	Appuyez sur le bouton en bas du panneau avant ou sur la touche Auto de la télécommande.
Du bruit vertical ou horizontal est en présence dans l'image	Réglez l'Horloge et la Phase en mode OSD.

W. EU, Scand : PAL B/G

UK. Ireland : PAL I

E. EU, CIS : SECAM D/K

M. East : SECAM B/G

France: SECAM L/L

Le cordon d'alimentation est utilisé comme interrupteur général.

La prise de courant doit être située ou installée à proximité du matériel et être facile d'accès

Le présent appareil numérique n'émet pas de bruits radio-électriques dépassant les limites appliquées aux appareils numériques de

Classe B d'après les règlements sur le brouillage radio-électrique liés par le ministère des communications du Canada.
