BDA10964 - Machine à coudre MEDION - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BDA10964 MEDION au format PDF.
| Type d'appareil | Machine à coudre |
| Nombre de points | Non précisé |
| Réglage de la vitesse | Oui |
| Type de commande | Manuelle |
| Présence de boutonnières | Oui |
| Fonction couture arrière | Oui |
| Protection doigts | Oui |
| Type de canette | Inférieure |
| Réglage de la tension du fil | Oui |
| Possibilité de coudre avec double aiguille | Oui |
| Accessoires inclus | Boîte d'accessoires |
| Entretien | Remplacement lampe et aiguille, lubrification |
| Guide de couture | Oui |
| Fonction raccommoder | Oui |
| Table rallonge | Oui |
| Réglage pression pied-de-biche | Oui |
| Type de points | Non précisé |
| Problèmes et dépannage | Inclus |
FOIRE AUX QUESTIONS - BDA10964 MEDION
Questions des utilisateurs sur BDA10964 MEDION
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à coudre au format PDF gratuitement ! Retrouvez votre notice BDA10964 - MEDION et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BDA10964 de la marque MEDION.
MODE D'EMPLOI BDA10964 MEDION
Consignes de sécurité 2
Apprenez a connaître votre apparéil 4
Contenu de la livraison 4
Contenu du coffret d'accessoires 5
Branchements électriques 6
Stabilité de la machine à coudre 6
Commande de la vitesse de couture 6
Mettre en place et retirer la table-rallonge 6
Boite d'accessoires 7
Opérations préliminaires 8
Embobiner la canette de fil inférieur 8
Retirer la boite à canette 10
Charger le fil dans la boite à canette 11
Mettre en place la boite a canette 11
Charger le fil supérieur 12
Remonter le fil inférieur 14
Réglages 15
Régler la pression du pied-de-biche 15
Réglage de la tension du fil 16
Coudre 18

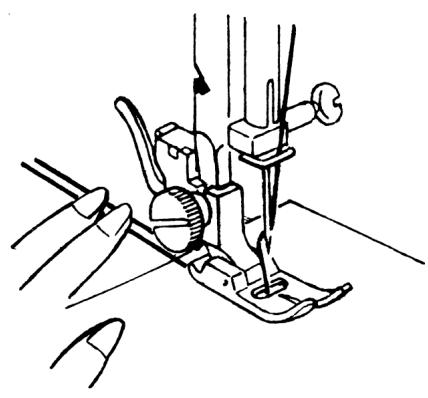

Généralités 18
Choisir laonne aiguille 18

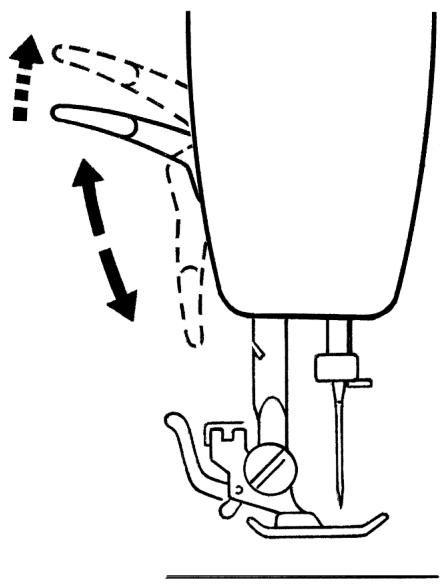

Soulever et abaiser le pied-de-biche 18
Protège-doigts 19

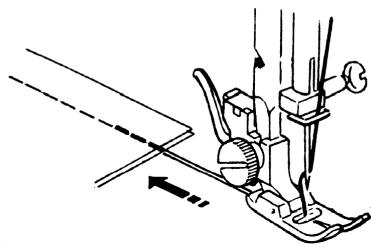

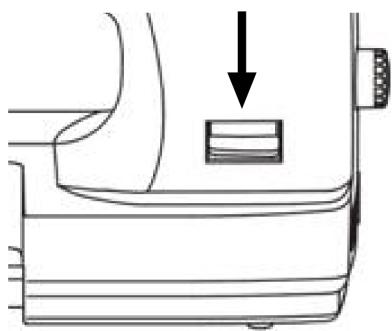

Couture en marche arrriere 19
Retirer le tissu de la machine à coudre 19

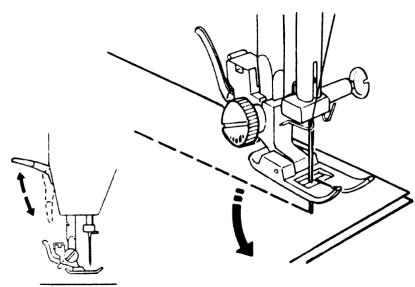

Changement de direction de la couture 19

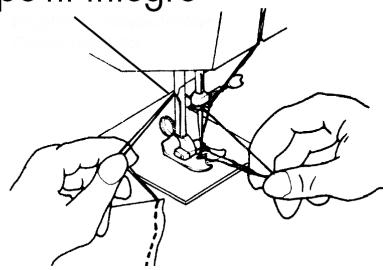

Couper le fil 19

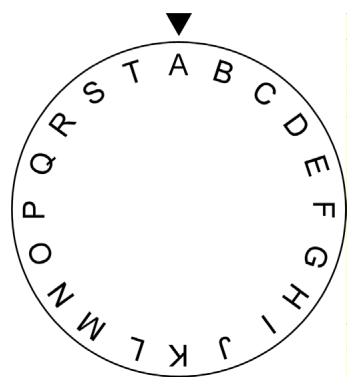

Bouton de selection du programme 20
Ringle-point 20
Régler le type de point 21
Boutonnières 25

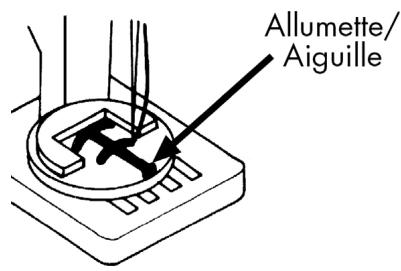

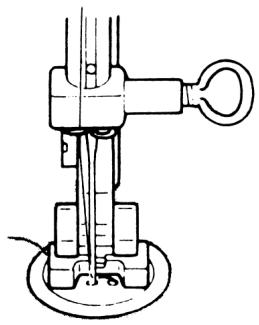

Coudre des boutons et des oeillets 27

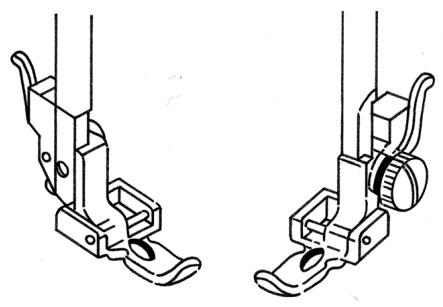

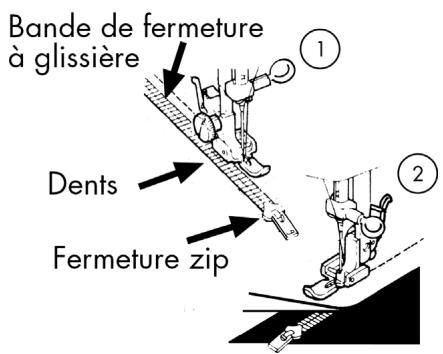

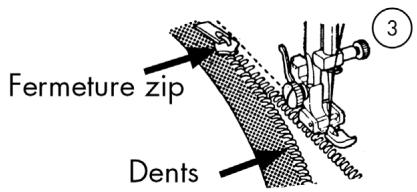

Insérer des fermétures à glissière 28

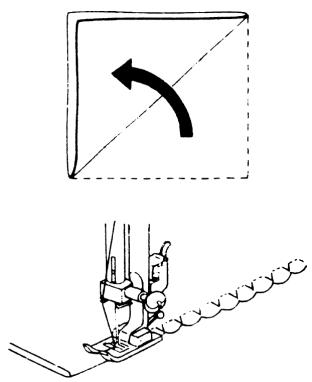

Ourler 29

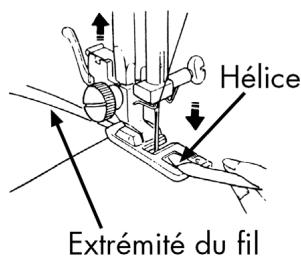

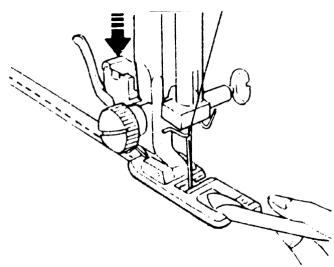

Froncer 29

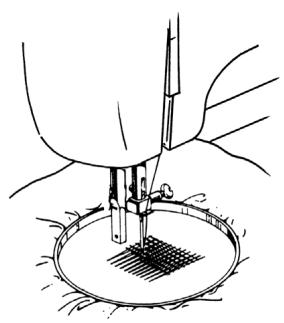

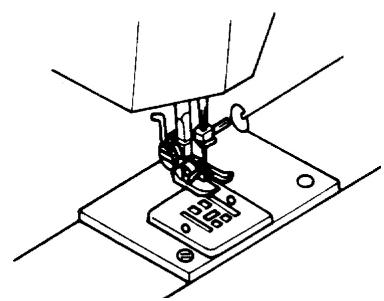

Raccomoder 30

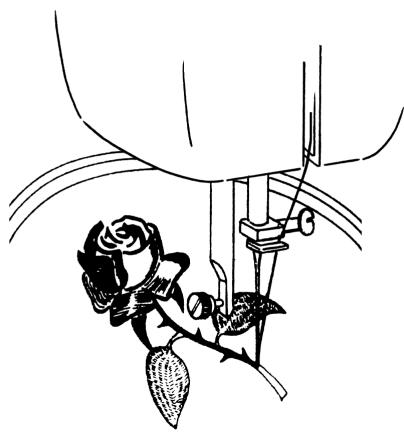

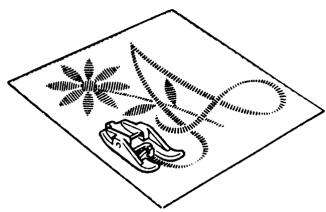

Broder avec la machine à coudre 31

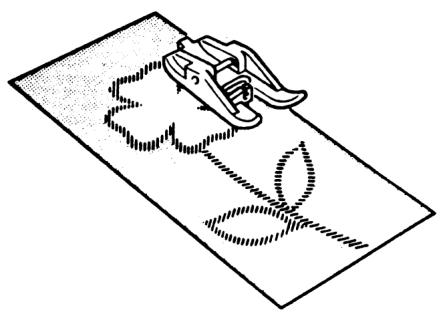

Coudre des applications 32

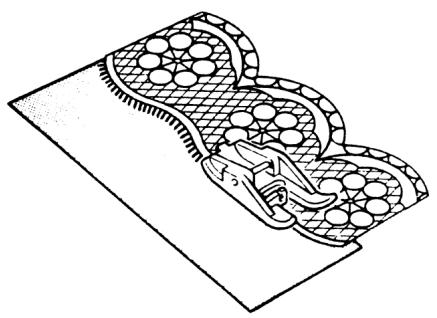

Coudre de la dentelle 32
Coudre avec une double aiguille 32

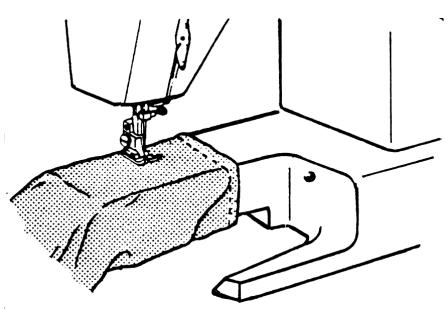

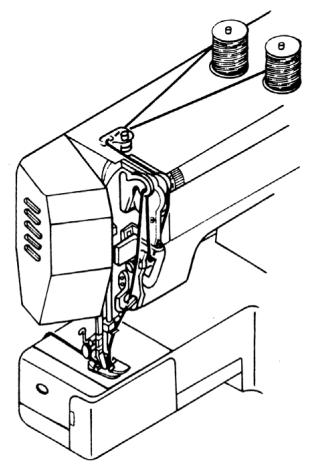

Coudre avec le bras libre 33

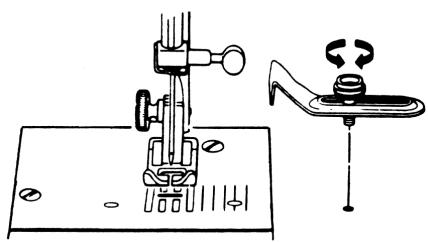

Le guide à coudre 34

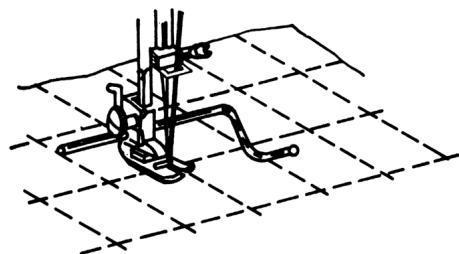

Le guide ouatinage 34
Maintenance, entretien et nettoyage 35

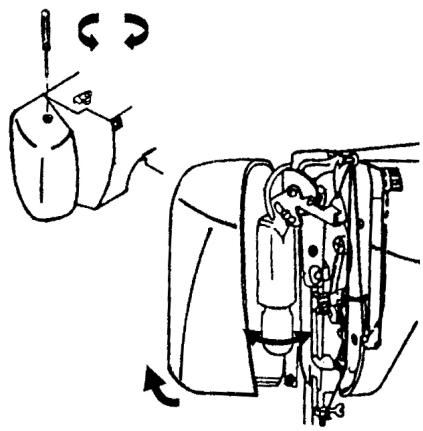

Remplacer la lampe de la machine à coudre 35

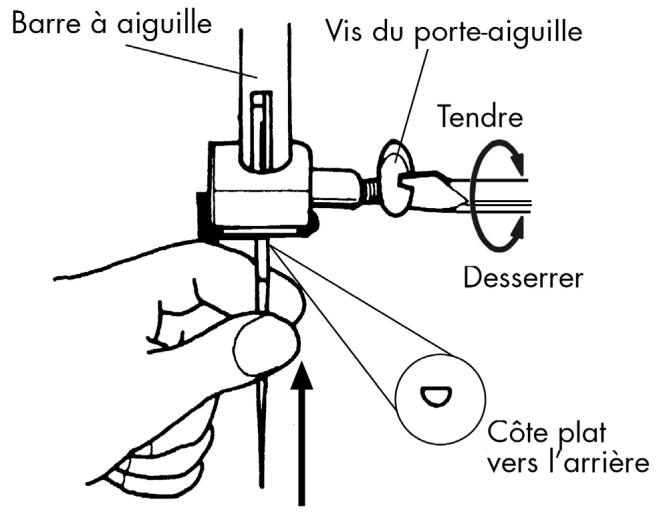

Remplacer l'aiguille 35

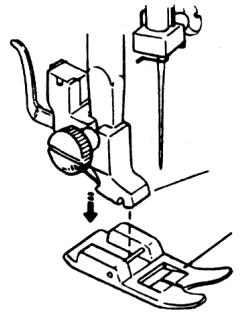

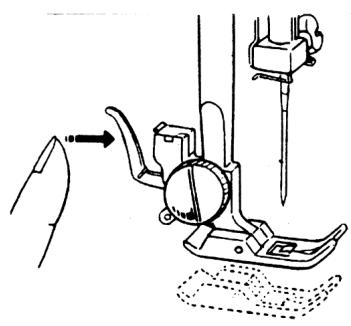

Retirer etmettre en place le pied-de-biche 36

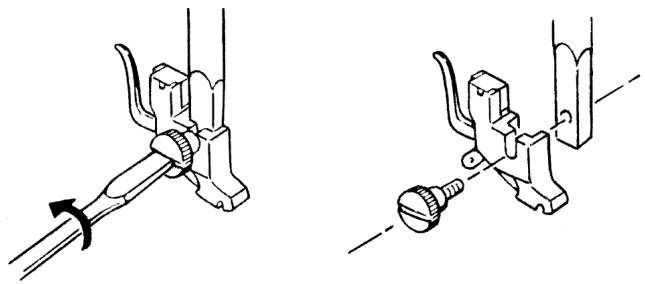

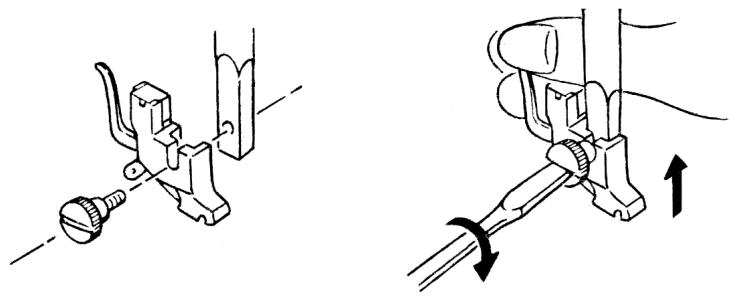

Retirer etmettre en place le support du pied-de-biche 37

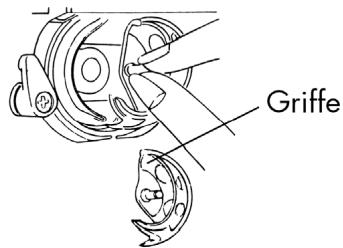

Entretien de la machine a coudre 38

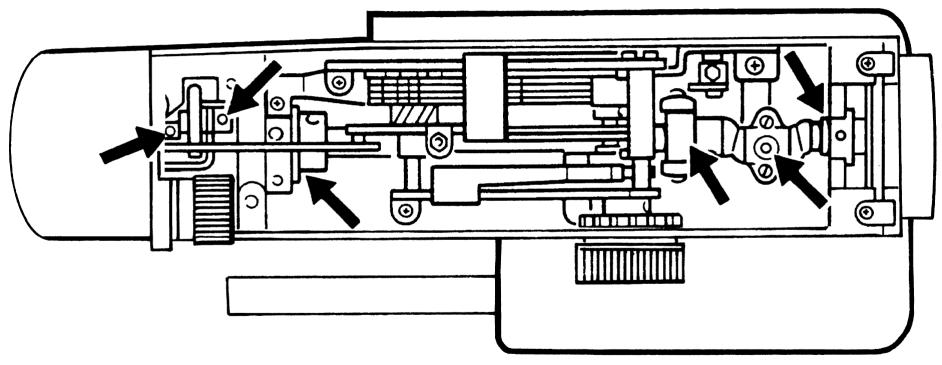

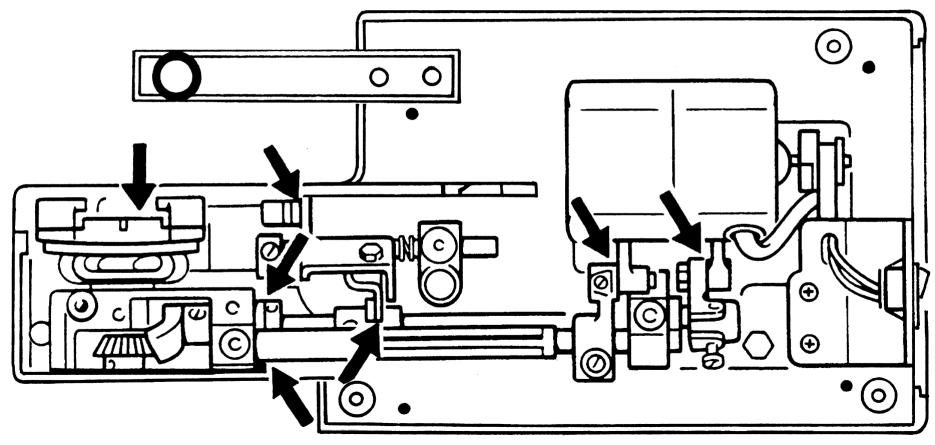

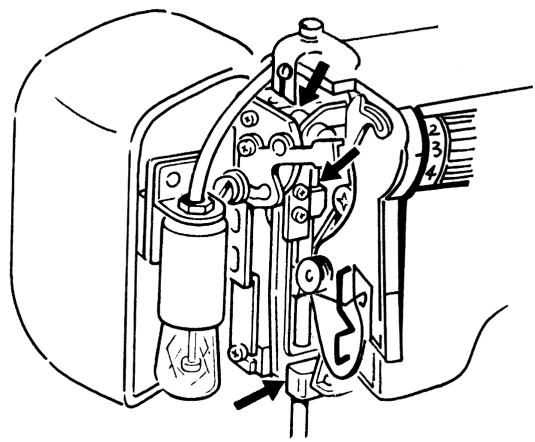

Lubrification de la machine 40
Problèmes 45
Tableau des combinaisons tissu, fil et aiguille 47
La selection du programme 48
Tableau des motifs de points 50
Recyclage 51
Données techniques 52
Index des mots-clés 53
À propos de ce mode d'emploi
Avant la première utilisation, lisez attentivement ce mode d'emploi et Veillez sur tout à vous conformer aux consignes de sécurité !
Toute action subie par et effectue avec cet apparéil doit se dérouler tel que décrit dans le mode d'emploi.
Si vous donnez l'appareil, il est impératif que vous remettiez également ce mode d'emploi !
Ne pas laisser d'appareils électriques entre les mains des enfants
Les enfants ne se rendent pas compte des risques liés à l'utilisation d'appareils électriques.
Ne jamais laisser un enfant utiliser la machine à coudre sans surveillance. Attention : il est aussi possible de se blesser avec les aiguilles même lorsque la machine n'est pas branchée sur secteur.
Conserver également le matériel d'emballage hors de portée des enfants. Ils pourraient sétouffer.
Câble d'alimentation secteur et raccordement au secteur
Relier l'appareil à une prise de courant aisément accessible (230 V ~ 50 Hz) située à proximité de l'appareil. La prise de courant doit rester accessible s'il avait s'avérer nécessaire de débrancherrapidement l'appareil.
En cas de débranchement de la fiche, toujours saisir la fiche elle-même et ne pas tirer sur le cable.
En cours de fonctionnement, dérouler entièrement le cable.
Disposer le cable d'alimentation secteur et la rallonge de maniere à ce que personne ne puisse trébucher dessus.
Le cable ne doit pas entrer en contact avec des surfaces chaudes.
Pour les actions suivantes, éteindre la machine à coudre et débrancher la prise de courant : Charger le fil, changer l'aiguille, régler le pied-de-biche, changer l'ampoule, opérations de nettoyage et d'entretien ainsi qu'à la fin des travaux de couture et lors de toute interruption de l'ouvrage.
Ne jamais réparer soi-même l'appareil.
En cas d'endommagement de l'appareil ou du cordon d'alimentation, débrancher immédiatement la fiche secteur de la prise de courant.
En cas d'endommagement visible de la machine à coudre ou du cable d'alimentation secteur, l'appareil ne doit pas être utilisé afin d'éviter tout danger.
N'essayer enaucun cas d'ouvrir et/ou de réparer soi-même l'appareil. Il y a risque d'électrocution! En cas de problème, s'adresser à notre Centre de service ou à un autre atelier spécialisé.
Remarques fondamentales
La machine à coudre ne doit pas être mouillée - il y a risque de décharge électrique!
Ne jamais laisser la machine à coudre sans surveillance lorsqu'elle est allumée.
Ne pas utiliser la machine à l'extérieur.
L'appareil doit être mis en marche uniquement avec la pédale de type KD 2902 fournie.
Manipulation sure de l'appareil
Installer la machine à coudre sur une surface de travail plane et stable.
En cours d'utilisation, les orifices d'aération ne doivent pas'être obstrués : veiller à ce qu'aucun objet (par ex. poussière, bribes de fil, etc.) ne penètre dans les ouvertures.
Utiliser uniquement les accessoires fournis.
Pour la lubrification, utiliser uniquement des huiles spéciales pour machine à coudre. N'utiliser aucun autre liquide.
Manipler avec prudence les pieces mobiles de la machine, en particulier l'aiguille. Des risques de blessures subsistent même lorsque la machine est débranchée!
Pendant la couture, veiller à ce les doigs ne se trouvent jamais sous la vis du porte-aiguille.
Ne pas utiliser d'aiguilles déformées ou époinées.
Au cours de la couture, ne pas retenir le tissu ni le tirer. Les aiguilles pourraient se casser.
Une fois l'ouvrage de couture terminé, toujours placer l'aiguille sur la position la plus haute.
Nettoyage et stockage
Avant le nettoyage, veiller à débrancher la fiche secteur de la prise de courant. Pour nettoyer l'appareil, utiliser un tissu sec et doux. Éviter les solvants et produits d'entretien chimiques qui risqueraient d'endommager la surface et/ou les inscriptions de l'appareil.
Pour le stockage, toujours recouvrir la machine à coudre du couvercle fourni afin de protégger la machine de la poussière.
APPRENEZ À CONNAÎTRE VÔTURE APPAREIL
Contenu de la livreaison
Au cours du déballage, s'assurer que les éléments suivants ont bien été livrés :
1) Machine à coudre
2)Table-rallonde avec boite d'accessoires
3)Pédale
Pièces suivantes sans illustration
- Portecanette pour fils Overlock
Couvercle
Mode d'emploi et documents relatifs à la garantie
(1)
2
(3)
(4)
(5)
6
7
8
(9)
10
(11)
12
(13)
14
15
16
1)Pied standard (point droit/zigzag) (monté)
2)Pied ourleur
3)Pied-de-biche pour boutonnières
4)Pied-de-biche pour fermétures à glissière
5)Pied-de-biche pour pose de boutons
6)Guide à coudre
7)Guide ouatinage

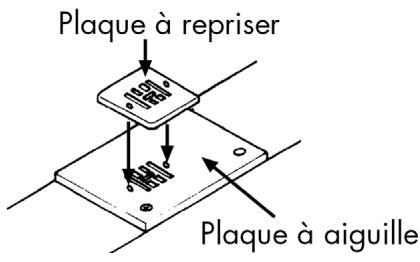

8)Plaque à reprimer
9) Canettes de rechange (3 pieces)
10)Protège-doigts (monté)
11) Feutre pour portobobine (2 pieces)
12]Assortiment d'iguilles
13)Burette
14) Tournevis (grand)
15)Tournevis (petit)
16)Couteau à découdre

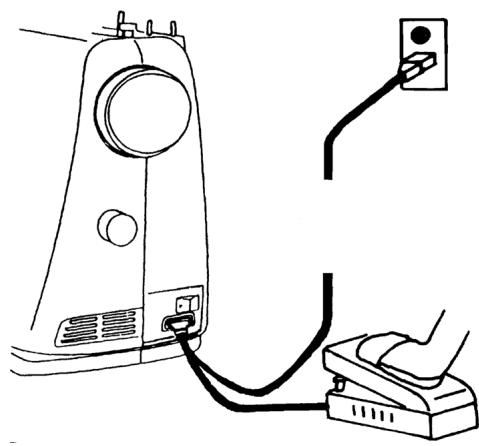

Branchements électriques
L'interrupteur de courant allume aussi bien la machine que la lampe de la machine à coudre.
- Insérer le connecteur de la pédale fournie dans le boîtier de la fiche de la machine puis la fiche secteur dans la prise de courant.
Utiliser uniquement la pedale de type KD 2902 fournie.
Après l'ouvrage ou avant toute opération de maintenance, toujours arrêté la machine et débrancher la fiche secteur de la prise de courant.

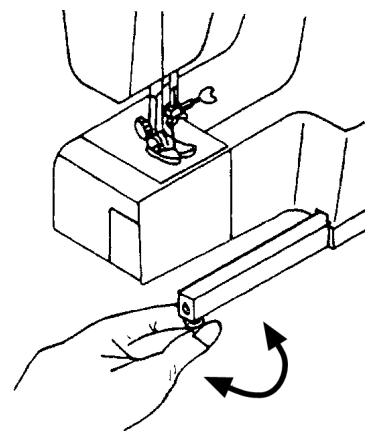

Stabilité de la machine à coudre
Le pied régable (17) permet d'ajuster la stabilité de la machine à coudre.
- Faire tournier le pied réglable vers la droite pour le pivoter vers le bas, ou vers la gauche pour le pivoter vers le haut.
- Ajuster le pied de telle manière que la machine a coudre soit bien droite sur le plan de travail et non bancale.
Commande de la vitesse de couture
La vitesse de couture est commandée à l'aide de la pédale. La vitesse de couture peut être modifiée en exerçant une pression plus ou moins importante sur la pédale.

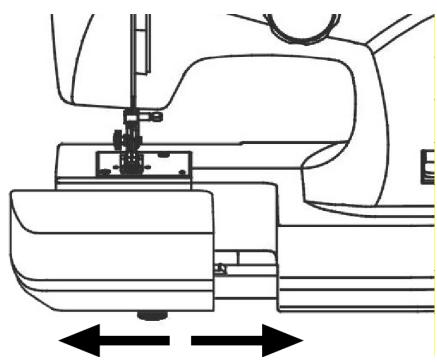

Metre en place etPTRirer la table-rallonge
Lors de sa livraison, la machine est dotée d'une table de travail.
- Pour-retirer la table-rallonge,la faire coulisser avec précaution vers la gauche.
- Pourmettre en place la table-rallonge,placer la table-rallonge avec precaution contre la machine et la faire coulisser vers la droite jusqu'à ce que vous l'entendiez s'enclencher.

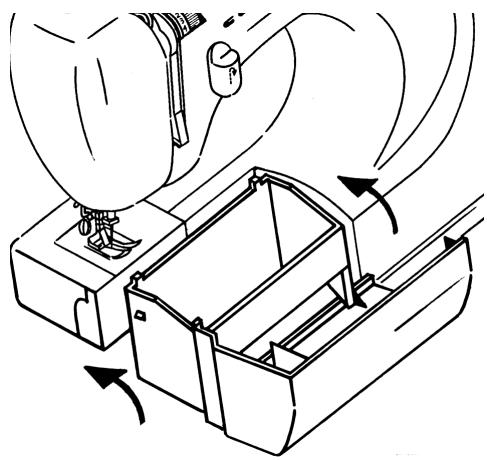

Boîte d'accessoires
La boîte d'accessoires est intégrée à la table-rallonge.
- Pour l'ouvrir, il suffit de rabattre vers soi le couvercle de la table-rallonge, les accessoires sont alors bien accessibles.
OPÉRATIONS PRÉLIMINAIRS

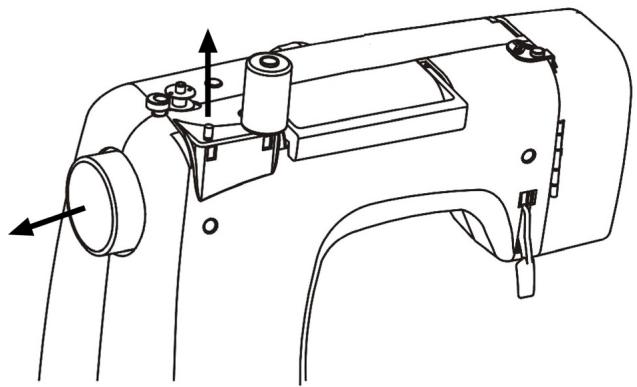

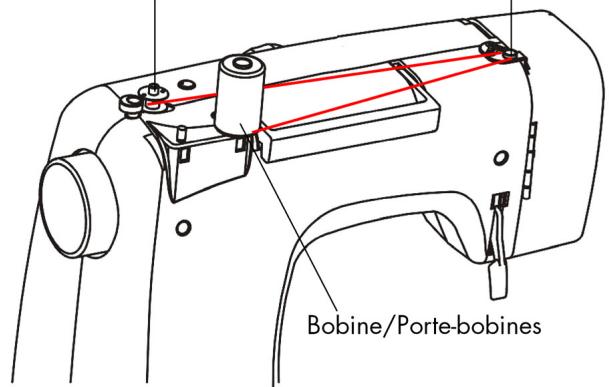

Embobiner la canette de fil inférieur
Les canettes de fil inférieur se laissent embobiner rapidement et facilement avec la machine à coudre.
Pour cela, passer le fil de la bobine à travers le guide-fil jusqu'à la canette.
Pour la procédure à suivre exacte pour l'embobinage, se reporter aux points suivants :
- Pour que l'aiguille reste en place lors de l'embobinage, tirer légèrement le volant à main (10) vers l'extérieur.
- Retirer intégralement l'un des porte-bobines (7) et y glisser une bobine.
- Passer maintenant le fil de la bobine à travers le guide-fil, comme indiqué sur l'illustration.
Canette/Fuseau de la canette Guide du fil d'embobinage
- Passer l'extrémité du fil par l'orifice de la canette, comme indiqué sur l'illustration, et enrouler manuellement de quelques tours le fil sur la canette.
- Placer la canette sur le fuseau de la canette (8) de manière à ce que l'extrémité du fil se situe en haut de la canette. Faire tourner le fuseau de la canette (8) vers la droite contre la butée de la canette (9) jusqu'à ce que vous l'entendiez s'enclencher.
- Tenir l'extrémité du fil et actionner la pedale. Dès que l'embobinage a été amorcé au niveau de la canette, relâcher l'extrémité du fil. Embobiner jusqu'à ce que le fuseau de la canette (8) s'accête automatiquement.
- Faire tourner le fuseau de la canette (8) vers la gauche etPTRirer la canette.
Couper le fil.

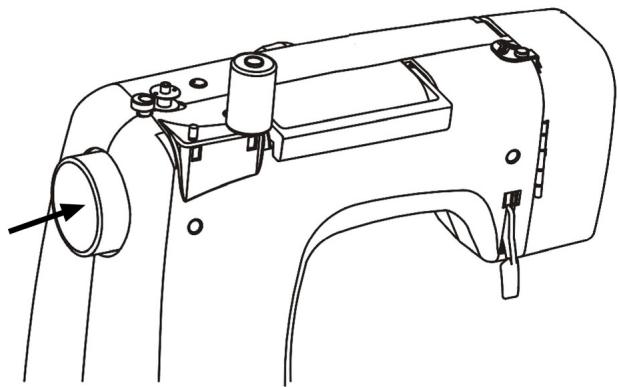

- Repousser le volant à main (10) jusqu'à la butée.
L'aiguille se déplace à nouveau lorsqu'la pédale est actionnée.
Si la répartition du fil s'effectue irrégulierement lors de l'embobinage, il est possible de régler la hauteur du guide-fil :

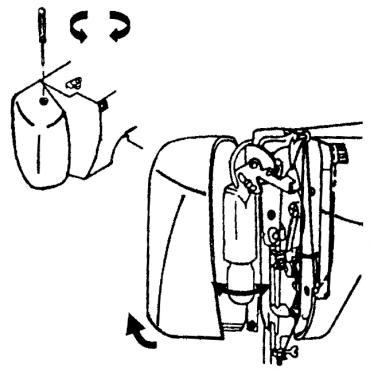

Ouvrir le couvercle frontal (21)

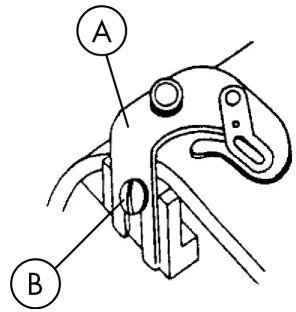

- Retirer la vis (B) pour régler la hauteur du guide-fil (A).

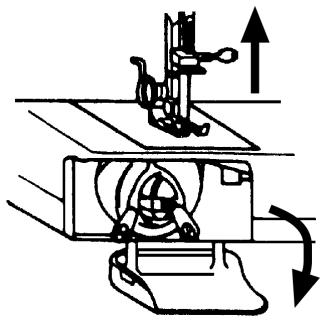

Retirer la boite à canette
- Retirer la table-rallonge.
- Placer l'aiguille, en faisant tourner le volant à main (10), ainsi que le pied-de-biche sur la position la plus haute et ouvrir le couvercle de la boîte à canette (18), comme indiqué dans l'illustration.
- Ouvrir le levier basculant de la boîte à canette et l'extraire de la machine.
- Quand on relâche le levier basculant, la canette sort d'elle-même de la boîte à canette.

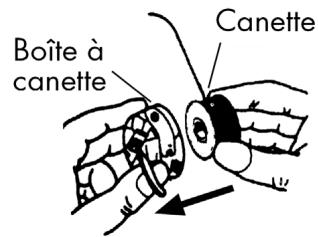

Charger le fil dans la boîte à canette
- Tenir la canette entre le pouce et l'index de la main droite et laisser soit dans env. 15 cm de fil.
- Tenir la boîte à canette de la main gauche et insérer la canette dans la boîte à canette.
- Passer l'extrémité du fil dans la fente située au bord de la boîte à canette.
- Faire passer le fil sous le ressort tenseur et par l'orifice destiné au fil. S'assurer qu'en. 15 cm de fil sortent de la canette.

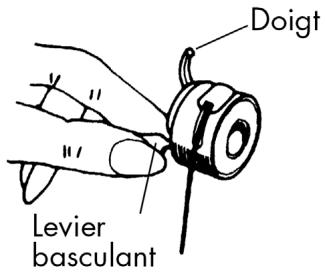

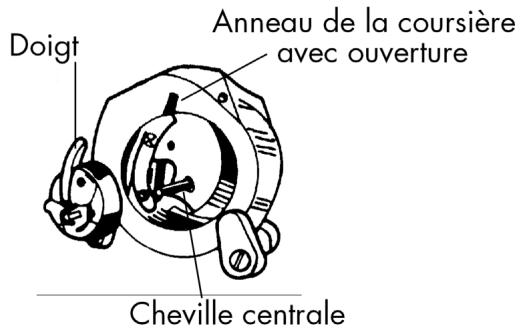

Insérer la boîte à canette
- Tenir la boîte à canette de manière à ce que le doigt de la boîte pointe vers le haut. Ouvrir le levier basculant de la boîte à canette.
- Placer la boîte à canette sur la chevelle centrale et pousser avec précaution le boîtier à l'intérieur jusqu'à ce que le doigt de la boîte à canette pénétre dans l'anneau de la coursière.
- Relâcher le couvercle et l'appuyer sur la boîte à canette.
- Fermer le couvercle de la boîte à canette (18).

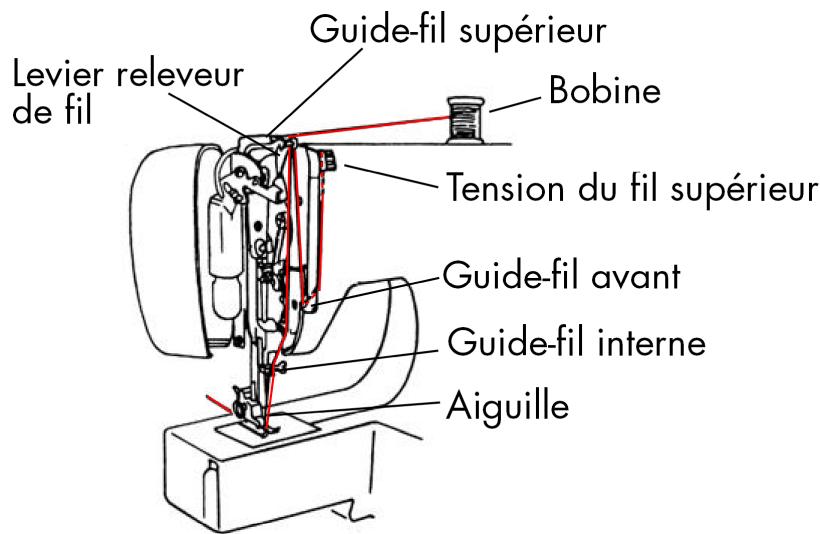

Charger le fil supérieur
Prenez le temps de dire attentivement les instructions suivantes, car un non-respect de l'ordre ou de l'enfilage peut entraîner unerupture du fil, l'allongement des points et le plissement du tissu.
La représentation schématique du guide-fil est aussi reproductive sur le couvercle frontal (21), s'inspirer aussi de ce schéma.
- Avant de charger le fil, placer l'aiguille sur la position la plus haute en tournant le volant à main (10) et lever au maximum le levier du pied-de-biche.
- Placer une bobine sur un porte-bobine (7) de manière à ce que le fil sorte à l'arrête de la bobine.
- Tenir la bobine dans la main droite.
- Faire maintainant passer le fil sous le ressort de serrage et à travers le guide-fil supérieur (3), comme indiqué.
- Faire ensuite passer le fil entre les disques de tension de la roulette de réglage de la tension du fil supérieur (2), comme indiqué.

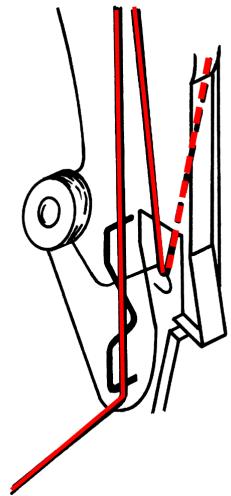

CONSEIL
Une tension du fil supérieur de 3 est idéale pour la plupart des utilisations.
- Faire passer le fil vers le haut à travers le guide-fil avant, le reassert de guidage interne est alors automatiquement pousse vers le haut.
- Enfiler ensuite le fil de croite à gauche à travers le crochet du levier releveur de fil (1).

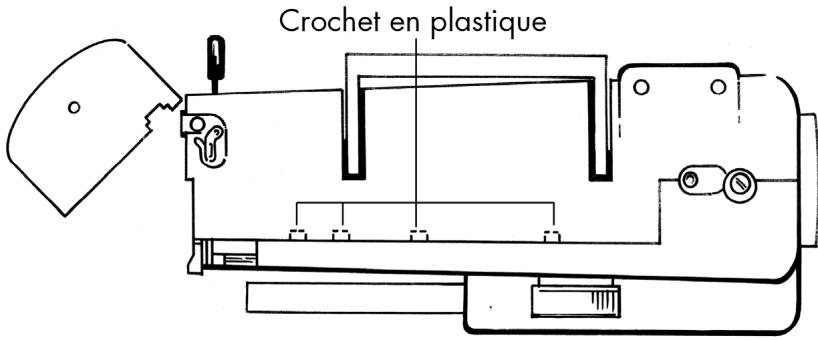

REMARQUE :
Faire eventuellement tourner le volant à main (10) pour relever le levier releveur du fil jusqu'en haut.
- Faire maintainant de nouveau passer le fil vers le bas en direction de l'aiguille, il est alors placé par le guide-fil interne et le guide-fil du porte-aiguille.
- Enfilier maintenant le fil d'avant en arrêté dans le trou et laisser soitir du chas environ 10 cm de fil.

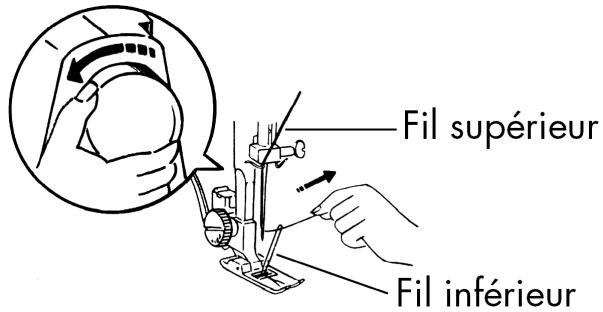

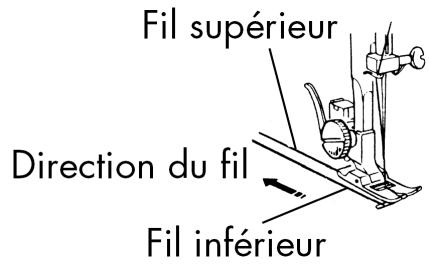

Remonter le fil inférieur
- Placer le pied-de-biche (26) en position haute.
Faire tournier le volant à main (10) vers soi de la main droite, jusqu'à ce que l'aiguille se déplace vers le bas, puis à nouveau vers le haut.
Arrête le volant à main (10) dés que l'aiguille a atteint la position la plus haute.
Tenir l'extrémité du fil supérieur dans la main gauche.
Tirer le fil supérieur légèrement vers le haut, de manière à ce que le fil inférieur forme une boucle.
- Tirer env. 10 cm des deux fils vers l'arrière sous le pied-de-biche (26).
RéGLAGES
Régler la pression du pied-de-biche
Pour coudre des tissus de plusieurs épaisseurs ou écais, il est nécessaire d'exercer une pression plus importante avec le pied-de-biche. Pour coudre des tissus normaux et plus fins, il est nécessaire d'exercer une pression moins importante avec le pied.
L'application d'une mauvaise pression avec le pied provoquera un mauvais entrainement et un mauvais guidage du tissu ainsi que des points imparfaits.
Pour plus d'informations sur la pression du pied-de-biche, se reporter au tableau des combinaisons tissu, fil et aiguille page 47.

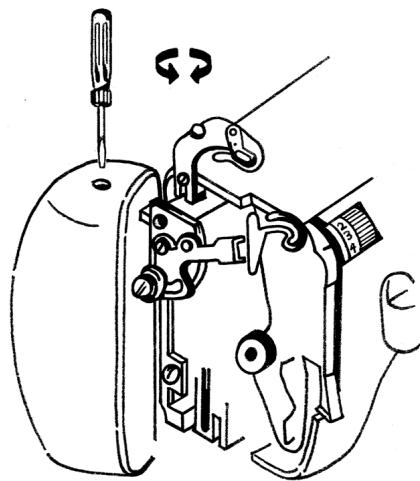

Le levier de réglage de la pression du pied-de-biche se trouve à l'intérieur du couvercle frontal (21).

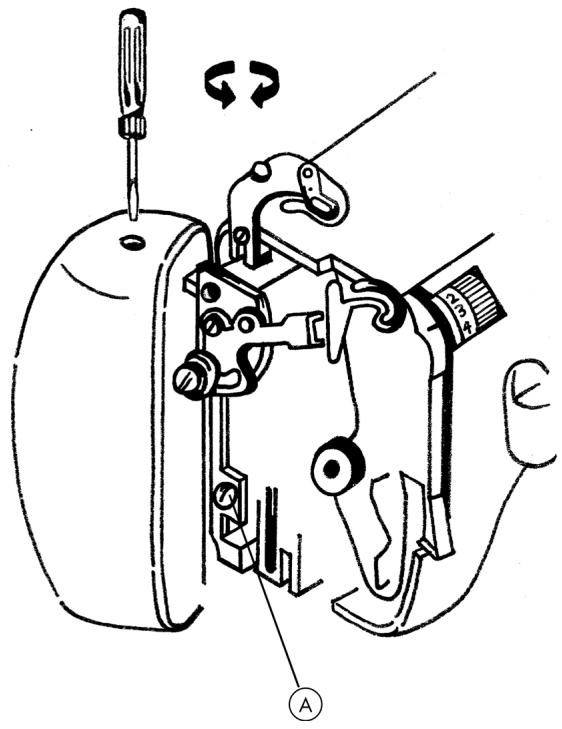

- Pour ouvrir le couvercle frontal (21), desserrer la petite vis à l'aide du tournevis fourni.
- Pousser le levier sur la position souhaitée.
Pour coudre des matieres fines ou peu épaisses, placer le levier sur 1 ou 2.
Pour coudre des matieres épaisses ou très épaisses, placer le levier sur 2 ou 3.
- Revisser ensuite le couvercle frontal.
Réglage de la tension du fil
Si le fil casse au cours de la couture, cela signifie que la tension du fil est trop forte.
Si de petites bocles se forment pendant la couture, la tension du fil est trop faible.
Dans les deux cas de figure, la tension du fil doit être réglée.
Pour ce faire, la tension du fil supérieur et celle du fil inférieur doivent être proportionnées l'une par rapport à l'autre.
Régler la tension du fil supérieur
La tension est généraee par les disques par lesquels passé le fil. La pression sur ces disques est reglee par la roulette de reglage de la tension du fil supérieur (2).
Plus le nombre est élevé, plus la tension est forte.
REMARQUE :
Une tension du fil supérieur de 3 convient pour la plupart des travaux de couture.
La tension du fil supérieur est activée uniquement si le pied-de-biche a été abaisse.
Il existe plusieurs causes obligante à régler la tension. Selon la nature du tissu, par ex., la tension doit être plus ou moins forte.
La tension nécessaire dépend de la résistance et de l'épaisseur du tissu, du nombre d'épaisseurs à coudre et du type de point choisi.
Veiller à ce que la tension du fil supérieur soit égale à celle du fil inférieur, le tissu pourrait sinon se plisser.
Avant tout ouvrage de couture, nous conseillons de faire un essai sur une chute de tissu.
Régler la tension du fil inférieur
La tension du fil inférieur doit rarement etre ajustee puisqu'elle est déjà reglee par le fabricant pour les travaux de couture courants.
Si vous parvenez à faire sortir légèrement le fil de la canette avec une petite résistance, cela signifie que la tension du fil inférieur de la canette est correctement réglée.
Le fil inférieur doit toutefois etre regle pour les tissus particulierement fins ou très écais.
Pour modifier le réglage de la tension du fil inférieur, utiliser la vis de réglage de la boîte à canette. Pour effectuer le réglage, utiliser le petit tournevis fourni.
Retirer la boite a canette :
Tension inférieure :
Tourner la vis dans le sens contraire des aiguilles d'une montre.
Tension supérieure :
Tourner la vis dans le sens des aiguilles d'une montre.
Vérifier la tension du fil inférieur
La façon la plus simple de vérifier la tension du fil inférieur consiste à coudre un point zigzag moyen sur le tissu à coudre.
Pour ce faire, utiliser l'aiguille et les fils prévus.
L'utilisation de fils de couleurs différentes pour les fils supérieur et inférieur donne un résultat d'autant plus net.
Coudre maintainant quelques points zigzag.
La tension du fil est correcte lorsque le fil inférieur n'est pas visible sur l'endetroit du tissu.
Veiller à toujours coudre des points réguliers (voir illustration à gauche.).
Vérifier les tensions du fil
Couture correcte
La tension du fil supérieur et inférieur est correctement régée lorsque les circonvolutions des fils se situent au milieu du tissu.
Le tissu reste lisse et ne forme aucun pli.
Points irreguliers
Points réguliers
Coutures incorrectly
Le fil supérieur est trop tendu et tire le fil inférieur vers le haut. Le fil inférieur apparait sur le pli supérieur du tissu.
Solution :
Réduire la tension du fil supérieur en tournant la roulette de réglage de la tension du fil supérieur (2) sur un chiffre inférieur.
Le fil supérieur est trop l'âche. Le fil inférieur tire le fil supérieur vers le bas. Le fil supérieur apparaît sur l'envers du pli du tissu.
Solution :
Augmenter la tension du fil supérieur en tournant la roulette de réglage de la tension du fil supérieur (2) sur un chiffre supérieur.
Dans les deux cas de coutures incorrectes, ajuster éventuellesment aussi la tension du fil inférieur.
COUDRE
Généralités
Allumer l'interrupteur principal (13).
Lors de tout changement du type de point, toujours placer l'aiguille sur la position la plus haute. Glisser le tissu suffisamment loin sous le pied-de-biche (26). Laisser les fils supérieur et inférieur dépasser d'environ 10 cm vers l'arrière.
Abaisser le levier du pied-de-biche (15). Tout en retenant le fil de la main gauche, tourner le volant à main (10) vers soi et placer l'aiguille à l'endroit du tissu où l'on peut commencer à coudre.
Appuyer sur la pédale - plus la pédale est enforcée, plus la machine fonctionne vite. Pendant la couture, diriger le tissu doucement de la main. Coudre quelques points en marche arrêté en utilisant la navette marche arrêté (12) afin de fixer les premiers points de couture.
CONSEIL
Si vous n'êtes pas sur que, par ex., la tension du fil ou le type de point soit correct, testez les réglages sur un échantillon de tissu.
Le tissu avance automatiquement sous le pied-de-biche (26): ne pas leretenir ou le tirer avec les mains, mais seulement le guider légèrement afin que la couture suive la direction souhaïée.
Choisir la bonne aiguille
Le chiffre indiquant la grosseur de l'aiguille figure sur la tige.
Plus le chiffre est élevé, plus l'aiguille est grosse.
REMARQUE :
N'utiliser enaucun cas une aiguille deformée ou épointee.
Soulever et abaisser le pied-de-biche
En levant ou en abaissant le levier du pied-de-biche (15), le pied-de-biche (26) monte ou descend en fonction du mouvement.
Pour coudre un tissu épais, le pied-de-biche (26) peut être légèrement soulevé d'un espace supplémentaire.
Protège-doigts
Cet accessoire sert de protection si la main devait glisser accidentellement sous l'aiguille.
Couture en marche arrière
Utiliser la couture en marche arrêté pour renforcer le début et la fin d'une couture.
- Pousser la navette marche arrrière (12) vers le bas et la maintainir appuyée.
- Appuyer sur la pédale - plus la pédale est enforcée, plus la machine fonctionné vite.
- Si vous souhaitez repasser à la marche avant, relâchez la navette marche arrière (12).
Retirer le tissu de la machine à coudre
Une fois l'ouvrage de couture terminé, l'aiguille doit toujours se trouver sur la position la plus haute. Pour-retirer le tissu, lever le pied-de-biche (26) et tirer le tissu vers l'arrière.
Changement de direction de la couture
Si vous souhaitez modifier la direction de la couture aux coins du tissu à coudre, procédez comme suit :
- Arrête la machine et tourner le volant à main (10) vers soi aussi loin que possible, jusqu'à ce que l'aiguille se trouve dans le tissu.
- Lever le pied-de-biche (26).
- Faire pivoter le tissu aujourd'hui de l'aiguille afin de le positionner dans la direction souhaïette.
- Abaisser le pied-de-biche (26) et poursuivre la couture.
Couper le fil
Couper le fil avec le coupe-fil situé à l'arrière du pied-de-biche (26) ou bien avec des ciseaux. Laisser sortir du chas env. 15 cm de fil.
Coupe-fil intégré
Bouton de selection du programme
Cette machine à coudre vous propose différents points traditionnels et décoratifs. Le bouton de sélection de programme (6) permet de régler facilement le motif de point souhaité.
- Avant tout changement de point, toujours s'assurer que l'aiguille se trouve sur la position la plus haute.
Les lettres du bouton de selection du programme correspondant aux lettres se trouvant au-dessus des illustrations des motifs de point.
- Tourner le bouton de selection du programme de façon à ce que le type de point souhaité se situe au niveau du repère.
La largeur du point zigzag est réglée automatiquement lorsque l'on actionne le bouton de seLECTION du programme (6).
Quatre réglages de points zigzag sont disponibles : de 1 mm (programme B) à 5 mm (programme E).
Si la machine ne coud pas conformément au programme de couture sélectionné, faire faire un tour complet au bouton de selection du programme (6); returner ensuite sur le type de point souhaité.
Réglage de la longueur du point
Le règle-point (11) permet de désir la longueur du motif de point utilisé.
- Faire tournier le règle-point de manière à ce que le chiffre de la longueur de point souhaitation se situe au niveau du repère.
- Les chiffres représentent la longueur approximative des points exprimée en millimétres.
Plus le chiffre est bas, plus le point est court.
Régler les types de point
Les types de point sont régés avec le bouton de selection du programme (6). Avant tout changement du type de point, toujours veiller à ce que l'aiguille se trouve sur la position la plus haute.
Proceder à une couture d'essay sur un échantillon de tissu avant d'utiliser un programme de point.
REMARQUE :
Pourmettre en place etretirer le pied-de-biche,lire page 36.
Point droit
Convient pour les travaux de couture courants et le surpiquege.
| Pied-de-biche : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pied standard |
| Programme : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A |
| Longueur du point : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 à 4 |
REMARQUE :
Si vous utilisez une double aiguille, cette dernière doit être placée dans l'axe de rotation.
Point zigzag
Le point zigzag est l'un des types de point les plus utilisés. Il permet de nombreuses utilisations, par ex. ourler, coudre des applications et monogrammes.
Avant d'utiliser le point zigzag, coudre quelques points droits afin de renforcer la couture.
Pied-de-biche : . pied standard
Programme: B à E
Longueur du point: 0,5 a 4
Si vous utilisez une double aiguille, servez-vous uniquement des programmes de point B et C.
CONSEILS POUR LE POINT ZIGZAG
Pour obtenir de plusieurs points zigzag, la tension du fil supérieur doit être plus l'âche que pour la couture de points droits.
Le fil supérieur doit être légèrement visible sur l'envers du tissu.
Point satin
On appelle point satin un point zigzag très serré, spécialement adapté aux applications, monogrammes et différents points décoratifs.
Sélection du programme comme avec point zigzag normal.
Pied-de-biche : . pied standard
Programme: B à E
Longueur du point: 0,5 a 2
CONSEIL
Lorsque vous utilisez ce point, vous devez constamment veiller à ce que la tension du fil supérieur soit légèrement relâchée. Plus le point est large, plus la tension du fil supérieur doit être lâche. Pour la couture de tissus très fins ou couples, placer un papier fin sous le tissu et le coudre avec le tissu. Cela évite un allongement des points et un fronçage du tissu.
3 3 3 3
Point invisible
Pour ce que l'on appelle les ourlets invisibles.
Pied-de-biche : . pied standard
Programme: F
Longueur du point: 1 à 3
Utiliser une couleur de fil à coudre s'accordant parfaitement à l'étoffe.
Avec des tissus très fins ou transparents, utiliser un fil de nylon transparent.
- Plier le tissu comme indiqué sur l'illustration.
- Coudre sur le pli comme indiqué. Les points droits doivent se situer sur l'ourlet, et les pointes des points zigzag doivent à chaque fois piquer exclusivement dans le pli supérieur du tissu.
- Retirer maintainant le tissu de la machine et l'établer bien à plat.
Le tissu déplié dévoile à présent un point d'ourlet invisible.
Ourlet festonné
Pour les ourlets décoratifs.
Convient particulièrement aux tissus coupés en biseau.
Pied-de-biche: pied standard
Programme: G
Longueur du point: 1 à 3
-
Plier le tissu comme indiqué et placer le pied-de-biche le long du bord plié du tissu.
-
L'aiguille doit piquer dans le bord du tissu de manière à ce que les points du bord externe de l'ourlet s'entrelacent.
Point elastique
Ce point convient particulièrement à la couture des déchirues.
Il peut également être utilisé pour renforcer des tissus élastiques et pour assembler différentes pieces de tissus. Il convient aussi pour la couture d'élastiques.
Pied-de-biche : . pied standard
Programme: H
Longueur du point: 1 à 3
Coudre tous les types de tissu elastique
Utiliser un fil synthétique. La couture sera ainsi quasiment invisible.
Assembler par couture deux pieces de tissu (déchirures)
Le point élastique permet d'assembler proprement deux pieces de tissu.
- Placer le bord de chacun des deux tissus sous le pied-de-biche. Veiller à ce que les deux bords ne s'éloignent pas l'un de l'autre et que l'aiguille pique régulièrement à gauche et à droite dans le tissu.
Coudre des élastiques
- Placer l'élastique à l'endroit souhaité.
- Coudre l'élastique à l'aide du point élastique, tout en maintainant des mains la bande tendue devant et derrière le pied-de-biche. Plus la tension est forte, plus le fronçage sera serré.

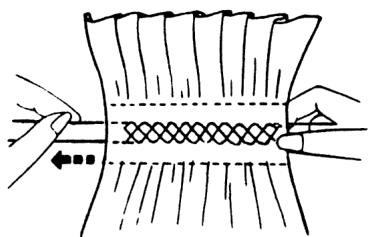

Point losange
Le point losange est utilisé dans de nombreux cas de figure et est décoratif, par ex. pour coudre de la dentelle ou des élastiques ou encore pour faire de la couture sur du stretch et d'autres matières élastiques.
Pied-de-biche : . pied standard
Programme: K
Longueur du point: 4
Pour effectuer une couture en losange, tener compte de ce qui suit :
Froncer régulierement le tissu à coudre.
Placer une mince bande de tissu sous la fronce et la coudre avec le point losange.
Terminer l'ouvrage de couture en losange avant d'intégrer la partie ainsi décorée à l'ensemble du vêtement.
Vous pouze obtenir le même résultat avec des tissus très fins en envroulant un fil elastique sur la canette.
REMARQUE :
Les types de point suivants (programmes I; J; L; M) sont appelés points stretch. Ils se distinguent par leur grande longévite et par leur résistance élevée.
Point d'épi
Ce point permet de munir les arêtes vives, en particulier celles en matière s'effilochant facilement, d'une couture de finition à bords esthétiques et durables.
Pied-de-biche: pied standard
Programme:
Longueur du point: 4
Placer le tissu sous le pied de façon à ce que les points soient effectuels au-dessus des bords. Abaisser le pied-de-biche et commencer la couture en guidant légèrement le tissu.
Point Overlock elastique
Ce point est particulièrement adapté à la couture du jersey et des vêtements de jogging ainsi que pour raccommoder. Ce point est aussi décoratif qu'utilitaire. Il se compose de lignes laterales et transversales et est totalement elastique.
Pied-de-biche: pied standard
Programme: J
Longueur du point: 4
Placer le bord du tissu sous le pied-de-biche de façon à ce que l'aiguille subissant une déviation à droite cause un point droit, tout en restant en contact avec le bord du tissu de manière à coudre un point zigzag avec la déviation à gauche.
Triple point zigzag
Lorsque vous voulez coudre des tissus stretch, ce point vous permet d'eviter que le fil ne se casse.
Il convient également aux coutures soumises à des charges plus fortes.
Pied-de-biche : . pied standard
Programme: L:
Longueur du point: 4
Une couture avec ce point est trois fois plus résistante qu'une couture normale et aussi beaucoup plus extensible.
On peut donc etendre cette couture avec le tissu sans que le fil ne casse.
Ce point convient à la couture de pieces de raccommodage – même en cuir – sur du blue-jeans.
Triple point stretch droit
Le triple point stretch droit produit une couture à point droit particulièrement solide, par ex. pour les entreprises de pantalon, l'insertion de manches, le couil à matelas, etc. Elle est trois fois plus résistant qu'une couture classique et aussi beaucoup plus extensible.
Pied-de-biche : . pied standard
Programme: M
Longueur du point: 4
On peut etendre la couture avec le tissu sans que le fil ne casse.
Point fantaisie
Les applications du point fantastaise sont décoratives, mais également utiles.
Pied-de-biche : . pied standard
Programme: NàQ
Longueur du point: 0,2 a 0,5
Le point feston (programme N), par exemple, est idéal pour coudre des motifs décoratifs de nappes, serviettes, cols, manchettes, etc.
Boutonnières
CONSEIL
Pour déterminer la longueur de fil ajusté, il est conseilé de coudre un motif de boutonnière sur un reste de tissu.
Pied-de-biche : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pied-de-biche pour boutonnières
Programme: R à T
Longueur du point: 0,2 a 0,5
- Placer le pied-de-biche et l'aiguille sur la position la plus haute. Remplacer le pied-de-biche par le pied-de-biche pour boutonnieres.
- Sur le tissu, marquer l'endroit où la boutonniere doit être cousue ainsi que la longueur de boutonniere souhaitee;utiliser un crayon ou une craie de tailleur.
Pour coudre sur un tissu très fin ou synthétique, réduire la pression du pied-de-biche et coudre sur un morceau de papier afin d'eviter que le fil ne s'emmele.
Procedure à suivre
- Avec le bouton de selection du programme (6), désiré le programme R pour coudre l'arrêt de couture.
- Faire passer le fil supérieur par l'orifice du pied-de-biche pour boutonnieres et tirer les deux fils, supérieur et inférieur, sur l'envers. Descendre le pied-de-biche et coudre lentement sur la longueur souhaitation jusqu'à l'arrêt de couture latéral (1/R).
-
Relever l'aiguille sur la position la plus haute et passer au programme S pour l'arrêt de couture inférieur.
Coudre ensuite quelques points d'arrêt inférieur (2/S). -
Relever de nouveau l'aiguille sur la position la plus haute et passer au programme T pour l'arrêt de couture droit.
- Coudre maintenant l'arrêt de couture droit (3/T) exactement sur la même longueur que pour le côte gauche.
- Placer l'aiguille sur la position la plus haute et désir de nouveau le programme S pour l'arrêt de couture supérieur.
- Coudre alors, comme pour l'arrêt de couture inférieur, également l'arrêt de couture supérieur (4/S) avec quelques points.
- Pour terminer, il est conseilé de placer la longueur du point sur " 0 " et de coudre encore quelques points afin que les fils soient moins nouvelés et que la boutonnière ne s'effiloche pas.
- Ouvrir enfin le tissu entre les coutures à l'aide du couteau à découvert fourni. Executer cette opération avec précaution afin de ne pas endommager les points d'arrêt.
CONSEIL
Afin de ne pas couper l'arrêt de couture supérieur, il est conseillé de piquer une épingle devant l'arrêt de couture.
Coudre des boutons et des øeillets
Le pied-de-biche bleu-transparent permet de coudre facilement des boutons, des crochets et des oeillets.
Avec le bouton de selection du programme (6), désirir une largeur de point zigzag qui corresponde à l'écart entre les trous.
- Pour ces étapes de travail, monter la plaque à reprimer afin d'éviter tout glissement de la piece de tissu. Montage de la plaque à reprimer, voir page 30
Pied-de-biche : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pied-de-biche pour pose de boutons
Programme: B à E
Longueur du point: 0
- Descendre le pied-de-biche et placer le bouton entre le tissu et le pied-de-biche de manière à ce que le point zigzag atteigne les trous du bouton, comme indiqué sur l'illustration.
- Vérifier le bon positionnement du bouton en tournant manuellement le volant à main (10). L'aiguille doit piquer exactement dans les trous du bouton afin d'éviter tout endommagement de l'aiguille. Si nécessaire, modifier la largeur du point zigzag.
Coudre 6 ou 7 points par trou a vitesse réduite.
Pour les boutons comportant quatre trous, le tissu est déplaced avec le bouton: 6 à 7 points sont ensuite à nouveau cousus dans les autres trous. Une fois le tissu retire, couper le fil supérieur en laissant une certaine longueur, l'amener sur l'envers du tissu et le nouer au fil inférieur.
Coudre des boutons à tige
Avec les tissus épais, un bouton à tige est souvent nécessaire.
- Placer une aiguille - ou une allumette s'il s'agit d'une tige plus robuste - sur le bouton et commencer à coudre exactement comme avec n'importe quel bouton classique.
- Auboutd'une dizaine de points,retirer le tissu de la machine.
- Retirer l'iguille ou l'allumette du tissu à coudre.
- Laisser le fil supérieur un peu plus long, l'enfiler dans le bouton et l'enrouler plusieurs fois aujourd'hui de la tige, puis le faire passer sur l'envers du tissu et le nouer au fil inférieur.
Insérer des fermétures à glissière
Selon le côté de la bande de la fermeture qui est cousin, le pied-de-biche doit toujours reposer sur le tissu.
C'est pourquoi le pied-de-biche est fixé soit sur le côté droit soit sur le côté gauche et non pas au centre comme avec les autres pieds-de-biche.
Pied-de-biche: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pied-de-biche pour fermétures à glissière
Programme: A
Longueur du point: 1 à 4
- Placer le pied-de-biche et l'aiguille sur la position la plus haute afin de replacer le pied-de-biche.
- Faufiler la fermetre à glissière sur le tissu et positionner l'ensemble sous le pied-de-biche.
- Pour coudre l'endetroit de la fermetre à glissière, fixer le pied-de-biche pour fermétures à glissière de manière à ce que l'aiguille couse l'envers (1).
- Coudre l'endetroit de la fermetre à glissière de façon à ce que la couture passé le plus pres possible des dents. (1)
- Coudre la fermeture à glissière à environ 0,5 centimètre en dessous des dents avec une barrette.
- Pour coudre l'envers de la fermetre à glissière, changer la position du pied au niveau du support du pied-de-biche.
- Proceder de la même façon que pour la couture de l'endroit de la fermetre à glissière (2).
- Avant que le pied n'atteigne la fermeture zip de la bande de la fermeture à glissière, soulever le pied et ouvrir la fermeture à glissière tandis que l'aiguille reste dans la matière. (3)

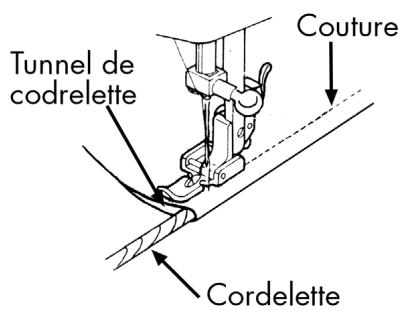

Coudre des cordelettes
Le pied-de-biche pour fermétures à glissière permet aussi de coudre facilement des cordelettes, comme indiqué dans l'illustration.
- Rabattre une fois le tissu de manière à former un tunnel de cordelette, puis coudre le long de la cordelette, à l'occasion de quoi le pied-de-biche pour fermétures à glissière doit se couver derrière la cordelette.
Ourler
L'ourlet bord roulé/le pied ourleur permettent d'ourler sans problème des matières fines ou peu épaisses, par ex. des chemisiers, foulards en soie et volants. L'ourlage avec l'ourleur bord roulé assure les bords contre l'effilochage et produit un bord net et résistant.
- Placer le pied-de-biche et l'aiguille sur la position la plus haute et replacer alors le pied monté par le pied ouleur.
Pied-de-biche : . pied ourleur
Programme: A
Longueur du point: 1 à 4
- Rabatte le début de l'ourlet en un repli d'environ 2 mm vers l'arrête.
- Introduire l'ourlet ainsi rabattu dans l'hélice du pied ourleur bord roulé.
- Coudre quelques points avec précaution et lentement ; nous conseillons de le faire en tournant le volant à main (10)
- Une fois que le début de l'ourlet a été tiré dans le pied, commencer à coudre prudèment l'ourlet.
- Toujours retenir légèrement le bord du tissu de manière à ce qu'il dépasse un peu à gauche du pied-de-biche pour éviter tout glissement du tissu hors de l'hélice.
- Veiller à ce que le tissu ne glisse pas sous le côte croit du pied-de-biche.
CONSEIL
Tenir l'extrémité du tissu légèrement en biais, cela facilitite l'introduction de l'ourlet dans le pied ourleur.
Avant la couture, fixer l'ourlet avec des épinges ou repasser légèrement le début de l'ourlet.
Pour obtenir un résultat optimal, ce travail présuppose des matières appropriées de même qu'une certaine expérience.
Froncer
Pied-de-biche : . pied standard
Programme: A
Longueur du point: 4
Relâcher la tension du fil supérieur (voir page 16) de manière à ce que le fil inférieur soit lâche sur l'envers du tissu et entouré du fil supérieur.
- Coudre une ou plusieurs rangiées de points. Laisser les fils dépasser d'environ 10 centimètres aux extrémités.
- Nouver maintainant le fil supérieur et le fil inférieur au début de chaque rangée.
- Retenir le tissu côté noeuds et maintainir tendus, de l'autre côté, un ou plusieurs fils inférieurs simultanément. Resserrer Maintenant le tissu au-dessus du fil inférieur. Si le tissu est froncé sur la largeur souhaïée, nouver les fils supérieurs et inférieurs du deuxieme côté.
Répartir régulierement le fronçage.
Coudre le fronçage avec une ou plusieurs coutures droites.
Repriser
Monter la plaque à reprimer
Pour certains travaux de couture, par ex. coudre des boutons, crochets, oeillets ainsi que pour reprimer ou broder, il est nécessaire que le transport automatique du tissu à coudre soit désactivé et que, au contraire, vous puissiez vous-même contrôler le transport du tissu.
Dans ces cas, vous doivent monter la plaque à reprimer fournie avec les accessoires.
- Relever tout d'abord le levier du pied-de-biche (15) et placer l'aiguille sur la position la plus haute en tournant le volant à main (10).
- Pousser à présent les deux chevilles de la plaque à reprimer dans les ouvertures correspondantes de la plaque à aiguille (19) jusqu'à ce qu'elles s'enclenchent, comme indiqué sur les illustr. 1 et 2.
- Pour-retirer à nouveau la plaque à reprimer, il suffit de soulever les coins.
Repriser
- Retirer le support du pied-de-biche et désirsir la tension du fil inférieur normale.
La tension du fil supérieur doit être un peu plus lâche que la normale. Si nécessaire, il est possible de placer aussi un morceau de tissu sous l'endroit abîmé.
Pied-de-biche : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SANS pied-de-biche
Programme: A
Longueur du point: 1 à 4
- Positionner l'ouvrage sous l'aiguille et abaisser le levier du pied-de-biche (15) afin que la tension du fil devienne efficace.
- Commencer à coudre lentement en faisant avancer et reculer lentement le tissu de la main.
- Répéter la procédure jusqu'à ce que l'endroit abîmé soit totalement recouvert de points parallètes.
- Si nécessaire, il est possible - comme avec le raccommodage manuel - de reprimer encore une fois par-dessus en travers.
CONSEIL
Au cours du reprisage, le tissu doit être bien tendu. Si l'endroit abimé est étendu, il est conseilé de placer le tissu sur un cadre à broder (disponible dans le commerce spécialisé).
Broder avec la machine à coudre
Généralités
Retirer le support du pied-de-biche, monter la plaque à reprimer etCHOISIR LA TENSION DU FIL INFÉRIER normale.
La tension du fil supérieur doit être régée si lâche que le fil inférieur ne puisse être tiré sur l'endroit du tissu.
Pied-de-biche : sans pied-de-biche
Programme: A
Longueur du point: 0,5 a 2
- Placer le tissu sur un cadre à broder (disponible dans le commerce spécialisé).
- Abaisser le pied-de-biche pour que la tension de fil devienne efficace.
- Retenir le cadre à broder d'une main pendant la couture du motif choisi. Ne pas déplacer le tissu, mais toujours le cadre à broder.
REMARQUE
Ne pasapprocherlesdoigts trop présde l'aiguille.
CONSEIL
Nous vous conseillons de dessiner le motif de broderie souhaité sur l'endetroit du tissu à l'aide d'un crayon ou d'une craie de tailleur (disponible dans le commerce spécialisé).
Broder des monogrammes
On peut par ex. broder des monogrammes sur de la lingerie, des chemises et des tabliers pour enfants.
Pied-de-biche : . pied standard
Programme: B à E
Longueur du point : de 0,2 à 0,5
- Dessiner le monogramme à executer et, à l'aide d'un point zigzag, le coudre dans la largeur souhaitation.
Coudre des applications
Les applications peuvent être utilisées sur des nappes, des chemises, des rideaux et des vêtements pour enfants.
Pied-de-biche: pied standard
Programme: B à E
Longueur du point : de 0,5 à 4
- Faufiler l'application sur le tissu.
- À l'aide d'un point zigzag écais, coudre le long des bords du motif faufilé. Avec les tissus fins, nous conseillons l'utilisation d'un cadre à broder.
- Pour les coins et les arrondis de l'application, tourner le tissu unquèment lorsque l'aiguille se situe sur l'endetroit de l'application.
- Pour terminer, retirer les fauils.
Coudre de la dentelle
Pied-de-biche: pied standard
Programme: B à E
Longueur du point : de 0,5 a 4
- Placer la dentelle sur ou sous le tissu.
- La dentelle doit être distante d'env. 5 mm du bord du tissu.
Glisser l'ouvrage de couture sous le pied-de-biche et commencer a coudre lentement.
Coudre avec une double aiguille
La double aiguille est disponible dans les magasins spécialisés bien achalandés. Lors de l'achat, bien vérifier que l'écart entre les deux aiguilles ne dépasse pas 2,5 mm.
La double aiguille permet de réaliser de superbes motifs bicolores en utilisant pour coudre des fils de différentes couleurs.
Pied-de-biche: pied standard
Programme : A, B, C, M
Longueur du point : de 1 à 4
REMARQUE :
Seuls les programmes indiqués convennent pour l'utilisation de la double aiguille ; avec un autre programme, l'aiguille risque de se déformer ou de casser.
- Mettre en place la double aiguille comme s'il s'agissait d'une aiguille simple (voir page 35).
- Placer sur les porte-bobines amovibles (7) deux bobines comportant chacune la meme longueur de fil.
-
Bien s'assurer d'avoir place sur les deux porte-bobines (7) les deux disques en faitre fournis avec les accessoires.
-
Enfilier les deux fils dans le porte-fil, comme pour une aiguille simple.
-
Au niveau des disques de réglage de la tension du fil supérieur, faire passer les deux fils par les disques, veiller à ce qu'un fil passé à droite du disque central et l'autre, à gauche du disque.
-
Faire passer les deux fils par le guide-fil.
- Enfiler un fil dans le trou croit et un fil dans le trou gauche de la double aiguille.
REMARQUE :
Pour coudre un coin avec la double aiguille, faire sortir l'aiguille du tissu pour ne pas risquer de casser ou de déformer la double aiguille.
Coudre avec le bras libre
Lebras libre (16) permet de coudre plus facilement des articles tubulaires, cette fonction est très utile par ex. pour la couture de manches ou de jambes de pantalon.
Votre machine à coudre peut être très facilement transformée en une machine à bras libre, il suffit pour cela de retarder de la machine la table-rallonge avec la boîte d'accessoires.
Le bras libre (16) est particulièrement utile pour les travaux de couture suivants :
- Raccommodage de coudes et genoux des vêtements.
- Couture de manches, en particulier sur des vêtements plus petits.
- Applications, broderies ou ourlets des bords, manchettes ou jambes de pantalon.
- Possibilité de coudre des ceintures aux jupes ou pantalons.
Le guide à coudre
Le guide à coudre est utile pour effectuer une couture droite et parallèle le long du bord du tissu.
- Tournier légèrement la vis moletée du guide dans le trou du filtage situé juste à côté de la plaque à aiguille (19).
- Ajuster la distance du guide puis serrer la vis.
La plaque à aiguille (19) comporte quelques lignes de guidage pour vous aider.
Le guide ouatinage
- Faire glisser le guide ouatinage sous le ressort de serrage dans le renforcement prévu.
- Tracer la première couture avec une craie de tailleur et coudre.
- En s'aidant du guide ouatinage, coudre ensuite la deuxieme couture parallèlement à la première.
- L'écart entre les coutures peut être régle en'avant la glissière dans le sens de la flèche.
MAINTENANCE, ENTRETIEN ET NETTOYAGE
Avant toute opération de maintenance, de nettoyage ou de remplacement, toujours arrêté la machine et débrancher la prise de courant.
Remplacement de la lampe de la machine à coudre
L'interrupteur principal (13) permet d'allumer ou d'eteindre la lampe de la machine à coudre.
- Pour ouvrir le couvercle frontal (21), voir page 15.
- Vous pouvez à présent pivoter le couvercle frontal (21) vers la gauche.
- Remplacer maintainant la lampe.
- Fermer le couvercle frontal (21) et le visser.
REMARQUE :
La puissance maximale autorisée de la lampe est de 15W.
Les ampoules sont disponibles dans le commerce spécialisé.
Remplacer laiguille
- Faire tourner le volant à main (10) vers soi jusqu'à ce que l'aiguille se trouve sur la position la plus haute.
- Retirer la vis du porte-aiguille en la faisant tourner vers soi.
- Retirer l'aiguille du porte-aiguille.
- Placer la nouvelle aiguille, le côte plat vers l'arrière. Pousser l'aiguille vers le haut jusqu'à la butée.
- Resserrer la vis du porte-aiguille.
REMARQUE :
Les aiguilles sont disponibles dans le commerce spécialisé.
Pour les informations sur la désignation du modele et la puissance, se reporter au tableau des combinaisons tissu, fil et aiguille à la page 47.
Retirer et metre en place le pied-de-biche
Retirer
- Faire tourner le volant à main (10) vers soi jusqu'à ce que l'aiguille se trouve sur la position la plus haute.
- Soulever le pied-de-biche en poussant vers le haut le levier du pied-de-biche (15).
- En poussant vers le haut le levier de déclenchement du pied-de-biche, derrière le support du pied-de-biche, le pied-de-biche retombe.
Mettre en place
- Placer le pied-de-biche de manière à ce que la chevelle soit positionnée sur le pied, directement sous la rainure du support du pied-de-biche. Abaisser le levier du pied-de-biche (15).
- Appuyer maintainant le levier de déclenchement du pied-de-biche vers le haut. Le pied-de-biche s'enclenché alors automatiquement.
Retirer et metre en place le support du pied-de-biche
Le support du pied-de-biche n'a pas besoin d'être retire, sauf pour raccommoder, brider ou facilitier le nettoyage des griffes d'entrainment (27).
Retirer
- Placer l'aiguille sur la position la plus haute en faisant tourner vers soi le volant à main (10) et pousser le levier du pied-de-biche (15) vers le haut.
- Retirer le pied-de-biche du support du pied-de-biche et desserrer la vis du support du pied-de-biche à l'aide du tournevis fourni.
Metre en place
- Placer l'aiguille sur la position la plus haute en faisant tourner vers soi le volant à main (10) et pouvoir le levier du pied-de-biche (15) vers le haut.
- Lors de la mise en place du support du pied-de-biche, le pousser aussi loin que possible vers le haut et serrer la vis du support du pied-de-biche à l'aide du tournevis fourni.
Entretien de la machine à coudre
La machine à coudre est un produit mécanique de précision qui nécessite un entretien régulier pour pouvoir fonctionner correctement.
Vous pouvez vous occuper personnellement de cet entretien.
L'entretien signifie avant tout : Nettoyage et lubricification.
REMARQUE :
Pour la lubrification, utiliser uniquement des huiles spéciales pour machine à coudre de qualité supérieure, les autres huiles ne sont pas adaptées.
Après la lubrification, veiller à ce qu'aucun résidu d'huile ne se trouve dans l'appareil. Pour éliminer ces résidus, coudre quelques points sur un échantillon ou une chute de tissu. Cela permet d'éviter de salir le tissu à coudre.
Nettoyage du boitier et de la pédale
Avant le nettoyage, débrancher la fiche secteur de la prise de courant.
Pour nettoyer le boîtier et la pédale, utiliser un chiffon sec et doux. Éviter les solvants et produits d'entretien chimiques qui risqueraient d'endommager la surface et/ou les inscriptions de l'appareil.
Nettoyage des griffes d'entrainment
Pour garantir une couture parfaite, il est nécessaire que les griffes d'entrainment du tissu soient toujours propres.
- Retirer l'aiguille et le pied-de-biche (voir page 35 f.).
- Ouvrir la vis de la plaque à aiguille (19) afin de-retirer la plaque de la machine.
- Enlever la poussière et les bribes de fil des griffes d'entrainment à l'aide d'une Brosse.
- Remetre en place la plaque à aiguille (19).
Nettoyage et lubrication du boîtier de la canette
- Amener l'aiguille sur la position la plus haute, sinon la griffe ne peut pas etre retiree.
- Retirer la boîte à canette.

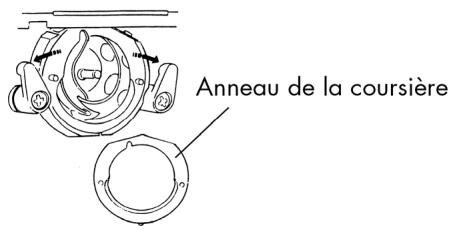

- Faire pivoter vers l'extérieur les leviers à ressort, comme indiqué, et enlever l'anneau de la coursière.

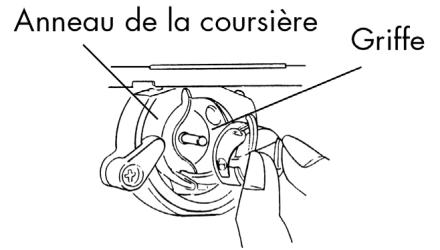

- Retirer la griffe en retenant le tenon au centre de la griffe.
- Enlever toutes les impuretés de l'anneau de la coursière et huiher les pièces avec un chiffon.
- Verser une à deux gouttes d'huile sur la coursière de la canette, comme indiqué.

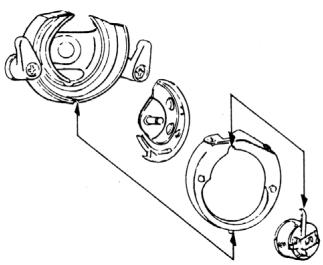

- Assemblier de nouveau le tout dans l'ordre inverse du démontage.
Lubrification de la machine
REMARQUE :
Votre machine à coudre est huiée à l'usine et préte à être utilisée.
Lubrification de la partie située derrière le couvercle de la machine

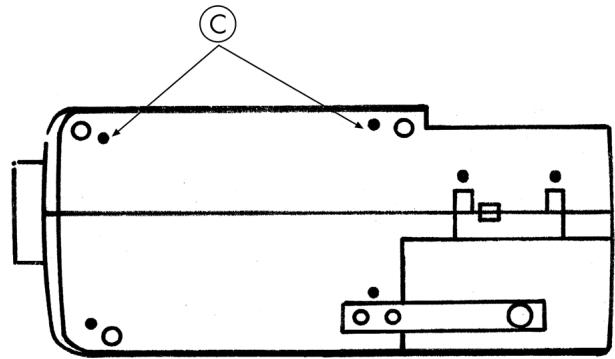

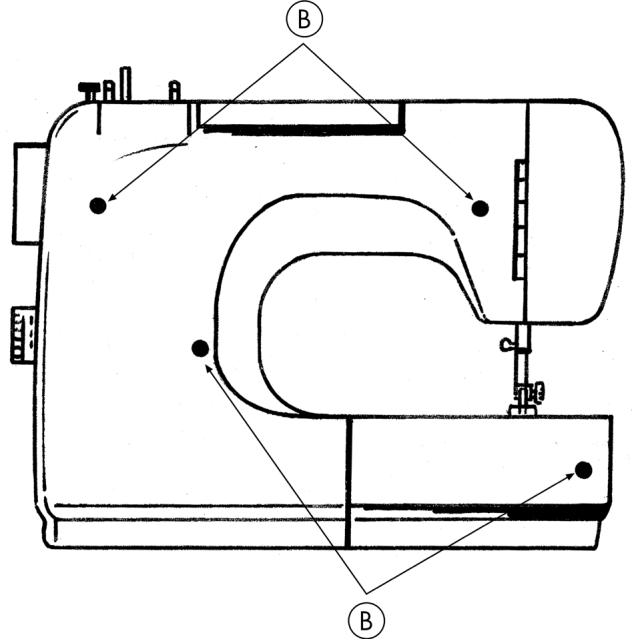

Les éléments à huiler sont indiqués par une flèche sur l'illustration. Avant la lubrification, ces éléments doivent être nettoyés. Verser sur ces éléments une ou deux gouttes d'une huile pour machine à coudre de bonne qualité.
Si la machine ne fonctionne plus correctement suite à une longue période d'inutilisation, faire tournerrapidement la machine huiée, couvercle frontal (21) fermé, pendant environ une minute.
Ne pas oublier de coudre d'abord sur une chute de tissu pour éponger l'huile pouvant eventuèlement s'échapper.
CONSEIL
En cas d'utilisation fréquence, cette partie de la machine doit être huiée plus souvent.
Démontage du couvercle arrêté du boîtier
- Pousser le levier du pied-de-biche (15) vers le haut, ouvrir le couvercle (21) et desserrer les vis (A).
REMARQUE :
Comme les vis A, B et C sont différentes, toujours les conservé séparément.
-
Retirer la table-rallonge et ouvrir le couvercle de la boîte à canette (18).
-
Coucher la machine avec l'arrière tourné vers le haut et visser les quatre vis (B) et les deux vis (C) au sol, comme indiqué.
- Remetre la machineABOUT.
- Seuls de petits crochets internes en plastique retiennent à présent l'arrête du couvercle, comme illustré.
- Appuyer maintainant avec précaution d'une main vers le bas le bord supérieur du couvercle arrêté (à où se trouvent les crochets).
- Retirer le couvercle arrêté vers l'extérieur.
Lubrification des parties inférieure et supérieure de la machine
Les éléments à huiler sont indiqués par une flèche sur l'illustration. Avant la lubrification, ces éléments doivent être nettoyés. Verser sur ces éléments une ou deux gouttes d'une huile pour machine à coudre de bonne qualité.
Face supérieure
Dessous
CONSEIL
Les éléments marqués d'une flèche ne doivent être huîlés que rarement, tous les deux à trois mois environ selon la fréquence d'utilisation.
Cou
Couvercle du boitier électrique
Montage du couvercle arrière du boîtier
- Remetre le couvercle arrêt en place et veiller à ce qu'il s'enclença.
- Remetre maintenant la machine sur l'avant et desserrer les vis A, B et C.
- Fermer le couvercle de la boîte à canette (18) et le couvercle frontal (21).
- Remetre enfin en place le couvercle du boitier pour la pédale et l'appuyer solidement jusqu'à ce qu'il s'enclenché.
REMARQUE :
Pour facilitier le montage, toujours veiller à ce que le levier du pied-de-biche (15) se trouve en haut et à ce que le couvercle de la boîte à canette (18) reste ouvert.
Le couvercle du boitier de la pédale est seulement enclenché.
PROBÉMES
En cas de problèmes, veuilles rélère les instructions d'utilisation et vérifier si vous avez respecté toutes les consignes.
Veuillez-vous adresser à notre service après-vente uniquement si les solutions mentionnées n'ont pas résolu le problème.
| Problème | Origine | Côté |
| La machine se bloque | La machine doit être huilée | page 40 |
| Des poussières et des fils sont coincés dans la courrière | page 40 | |
| Des résidus se trouvent dans les dents des griffes d'entrainment du tissu | page 40 | |
| Une mauvaise huile a été utilisée et a engorgé la machine | page 40 | |
| Le fil supérieur casse | Les fils ne sont pas correctement enfilés dans la machine | page 12 |
| La tension du fil est trop forts | page 16 | |
| L'aiguille est déformée ou épointée | page 18 | |
| L'aiguille n'est pas adaptée à l'épaisseur du fil | page 18 | |
| L'aiguille n'est pas correctement mise en place | page 35 | |
| Le tissu n'est pas passé en arrêté à la fin de la couture | page 19 | |
| La plaque à aiguille, la canette ou le pied-de-biche sont endommagés | ||
| Le fil inférieur se casse | Le fil inférieur s'emmèle à cause d'un mauvais embobinage de la canette | page 8 |
| Le fil inférieur ne se trouve pas dans la boîte à canette, sous le ressort tenseur | page 8 | |
| L'aiguille se casse | L'aiguille a été mal mise en place | page 35 |
| L'aiguille est déformée | page 18 | |
| L'aiguille est trop fine | page 18 | |
| Le tissu a été tiré au cours de la couture | page 19 | |
| Le fil compte un nœud | page 12 | |
| L'aiguille a été mal enfilée | page 16 | |
| La machine allonge des points | L'aiguille a été mal mise en place | page 35 |
| L'aiguille a été mal enfilée | page 16 | |
| L'aiguille et/ou le fil n'est pas adapté au tissu | page 47 | |
| Le tissu est trop écais ou trop dur | page 47 | |
| La pression du pied-de-biche n'est pas assez forte | page 15 | |
| Le tissu a été tiré au cours de la couture. | page 19 | |
| Contraction ou fronçage de la couture | La tension du fil supérieur est trop forté | page 16 |
| Le fil a été mal chargé dans la machine | page 12 | |
| La pression du pied-de-biche est trop forts | page 15 | |
| L'aiguille est trop grossse pour le tissu | page 47 | |
| Le fil fait des boucles | La tension du fil n'est pas réglée | page 16 |
| Le fil supérieur n'est pas correctement enfilé et/ou le fil inférieur n'est pas correctement emboiné | page 8 | |
| La solidité du fil ne convient pas au tissu | page 47 | |
| Le tissu progressive de façon irrégulière | La longueur du point est réglée sur “ 0 ” | page 20 |
| Des bribes de fil se trouvent dans la coursière | page 39 | |
| Le volant à main est encore tiré vers l'extérieur | page 8 | |
| La machine ne fonctionne pas | La machine à coudre n'est pas correctement branchée ou la prise de courant n'est pas sous tension | page 6 |
| Des bribes de fil se trouvent dans la coursière | page 39 | |
| Le volant à main est encore tiré vers l'extérieur. | page 8 |
TABLEAU DES COMBINAISONS TISSU, FIL ET AIGUILLE
En règle générale, les fils et aiguilles fins sont utilisés pour la couture de tissus légers, les fils et aiguilles plus écais, pour les tissus lourds. Toujours tester la solidité du fil et de l'iguille sur une chute du tissu à coudre. Utiliser le même fil pour l'iguille et la canette. Si vous pouze coudre sur un tissu fin ou sur des coutures stretch synthétiques, utilisez les aiguilles dotées d'une tige bleue (disponibles dans le commerce spécialisé). Elles permettent d'éviter l'allongement des points.
| Nature du tissu | Fil | Aiguille | Pression du pied-de-biche | Longueur du point | Tension du fil supérieur | ||
| Point droit | Zigzag | ||||||
| 43210 | |||||||
| Tissus fins | |||||||
| Nylon Batiste Voile | 80 Coton | 65 | 1-3 | 1-4 | |||
| Jersey | 60 Synthétique | ||||||
| Soie | 50 Soie | ||||||
| Laine Soie | 50 Soie synthétique | 75 | |||||
| Tissus peu écais | Percale Piqué Lin | 60-80 Coton | 75-90 | 0,5-3 | 0,5-4 | ||
| Jersey | 60 Synthétique | 75 | |||||
| Gabardine | 50 Soie | ||||||
| Tissus écais | Blue-jeans Tissu cover | 50 Coton | 75-90 | 0,5-3 | 0,5-4 | ||
| Jersey | 50 Synthétique | ||||||
| Laine Tweed | 50 Soie | ||||||
LA SELECTION DU PROGRAMME
Les points souhaités peuvent être régés en tournant le bouton de seLECTION du programme (7).
Toujours placer l'aiguille sur la position la plus haute avant de changer de programme.
| N° de point | Motif de point | Longueur du point | Pied-de-biche | Plaque à reprimer | |
| A | Point droit | 04 | |||
| B-E | Point zigzag | 04 | |||
| F | Point invisible | 13 | |||
| G | Ourlet festonné | 13 | |||
| H | Point élastique | 0.53 | |||
| R-T | Boutonnière | 0.251 | |||
| A, B, C, D, E | Point de broderie libre | 0 | Inutile | ||
| I | Point d'épi | N/A | ● 4 | ||
| J | Point Overlock élastique | A | |||
| K | Point losange | X | |||
| L: | Triple point zigzag | M | |||
| M | Triple point droit | E | |||
| N | Point fantaisie | H | ● 0.25 1 | ||
| O | |||||
| -P | |||||
| Q | |||||
TABLEAU DES MOTIFS DE POINTS
| 1 2 3 | Point droit pour les travaux de couture courants et le surpiqueage. |
| 3 4 5 6 | Point zigzag : pour les travaux de couture courants et pour ourler, coudre des applications et des monogrammes. |
| 7 8 9 | Point invisible : pour les oulets invisibles Ourlet festonné : pour les oulets décoratifs |
| 10 11 12 | Point élastique : pour réparer, raccomoder et pour les tissus élastiques. Pour coudre des élastiques. |
| 13 14 15 | Point d'épi : pour ourler et surfiler tous les types de matière, y compris les matières élastiques et effilochées. |
| 16 17 18 | Point Overlock élastique : pour ourler et surfiler les tricots. |
| 19 20 21 | Point losange : pour coudre de la dentelle ou des élastiques, pour coudre sur du stretch/des matières élastiques. |
| 22 23 24 | Triple point zigzag et triple point droit pour les coutures particulièrement solides à effet expansible. |
| 25 26 27 | Point décoratif : à usage décoratif. |
| 3 4 5 6 7 8 9 | Boutonnière : pour coudre tous types de boutonnières. |
RECYCLAGE
Emballage
Votre machine à coudre se trouve dans un emballage la protégeant des risques de dommages liés au transport. Les emballages sont des matières premières et peuvent être recyclés ou réintegrés dans le circuit des matières premières.
Appareil
Lorsque votre machine à coudre arrive en fin de vie, ne la jetez enaucun cas dans une poubelle classique. Informez-vous auprès de votemunicipalité des possibités d'élimination ecologique et adaptée.
Machine à coudre
Taille du filetage E14
Pédale :
Type :KD 2902
Tension nominale :230 V ~ 50 Hz
Puisance absorbée:100W
Classe de protection II
Sous réserve de modifications techniques!
INDEX DES MOTS-CLÉS
A
Aiguille 18,35
Anneau de la courrière 39
Assembler par couture des pieces de tissu 23
B
Boite a canette 39
Boite d'accessoires 5,7
Boitier de la canette 39
Bouton de selection du programme 20
Boutonnières 25
Bras libre 33
Broder 31
Broder des monogrammes 31
C
Canette de fil inférieur 8
Changement de direction de la couture 19
Charger le fil dans la boite à canette 11
Charger le fil supérieur 12
Commande de la vitesse de couture 6
Contenu de la livraison 4
Coudre de la dentelle 32
Coudre des applications 32
Coudre des boutons à tige 27
Coudre des boutons et des oeillets 27
Coudre des cordelettes 28
Coudre des élastiques 23
Coudre des tissus élastiques 23
Couper le fil 19
Coursiere 39
Couture en marche arrriere 19
D
Double aiguille 32
E
Embobiner la canette de fil inférieur 8
F
Fermetures à glissière 28
Froncer 29
G
Griffe 39
Griffes d'entrainment 38
Guide à coudre 5, 34
Guide ouatinage 5,34
1
Insérer la boîte à canette 11
L
Lampe de la machine à coudre 35
Levier relevant de fil 13
Lubrification 39,40,41
M
Maintenance 35
Metre en place le pied-de-biche 36
Metre en place le support du pied-de-biche 37
N
Nettoyage 39
0
Ourler 29
Ourlet festonné 22
P
Pedale- 4,6,9,18,19,44,52
Pied ourleur 5, 29
Pied standard 5, 21, 22, 23, 24, 25, 29, 31, 32
Pied-de-biche 18,36
Pied-de-biche pour boutonnières 5, 25, 26
Pied-de-biche pour fermétures à glissière 5, 28
Pied-de-biche pour pose de boutons 5,27
Plaque à repriser 5, 27, 30, 31
Point d'épi 24
Point droit 21
Point elastique 23
Point fantaisie 25
Point invisible 22
Point losange 23
Point Overlock elastique 24
Point satin 21
Point zigzag 21
Portobobine 8
Pression du pied-de-biche 15
Problèmes 45
Protège-doigts 5, 19
R
Recyclage 51
Réglage de la longueur du point 20
Remonter le fil inférieur 14
Repriser 30
Retirer la boite à canette 10
Retirer le pied-de-biche 36, 37
Roulette de réglage de la tension du fil supérieur 12
s
Support du pied-de-biche 37
T
Tableau des combinaisons aiguille 47
Tableau des motifs de points 50
Table-rallonge 6,7,10,33,41
Tension du fil 16, 17
Tension du fil inférieur 16, 17
Tension du fil supérieur 16
Triple point stretch droit 25
Triple point zigzag 24
V
Volant a main 8
