Marque	JONSERED
Modèle	LM 2147 CMD AUTOSTART
Type de produit	Tondeuse à gazon thermique
Largeur de coupe	46 cm
Moteur	4 temps, essence
Démarrage	Autostart (Touch-N-Mow) et manuel
Hauteur de coupe	Réglable par leviers
Capacité du bac	Sac de ramassage (non précisée)
Alimentation	Essence (réservoir), huile moteur 0.6 L
Fonctions principales	Mulching, avancement automatique, Touch-N-Mow
Nettoyage	Système de nettoyage sous la coque avec raccord eau
Entretien	Vidange huile, contrôle et remplacement lame, lubrification
Sécurité	Frein moteur, levier de sécurité, clé de sécurité Touch-N-Mow
Pièces détachées	Lame, bougie, câbles, clé Touch-N-Mow, etc.
Réparabilité	Assistance autorisée pour le système Touch-N-Mow
Poids (estimé)	Environ 30 kg

FOIRE AUX QUESTIONS - LM 2147 CMD AUTOSTART JONSERED

Comment démarrer la tondeuse avec le système Touch-N-Mow ?

Insérez la clé Touch-N-Mow en position RUN, actionnez le levier de sécurité (14) et maintenez-le pressé contre le manche, puis poussez en avant le levier de démarrage Touch-N-Mow (16). Le moteur devrait démarrer. Si ce n'est pas le cas, le système a peut-être été déchargé ; procédez au chargement manuel.

Que faire si le système Touch-N-Mow ne fonctionne pas ?

Si le moteur ne démarre pas, cela signifie que le système est déchargé. Pour le recharger, insérez la clé en position RUN, actionnez le levier de sécurité, poussez le levier de démarrage et tirez sur le lanceur manuel. Si le problème persiste, contactez un centre d'assistance autorisé.

Comment régler la hauteur de coupe ?

Utilisez les leviers de réglage de hauteur de coupe (8) situés sur le châssis. Ajustez chaque roue à la même hauteur pour une coupe uniforme. Arrêtez toujours le moteur avant de modifier la hauteur.

Comment utiliser le mulching ?

Pour une coupe mulching, soulevez la paroi de division à l'arrière de la tondeuse et insérez le bouchon mulching en le fixant avec le ressort comme indiqué dans la notice. La tondeuse broie l'herbe et la renvoie au sol.

Comment nettoyer le dessous de la tondeuse ?

Utilisez le système de nettoyage intégré : connectez un tuyau d'arrosage au raccord (24) sur la coque, ouvrez l'eau, puis démarrez le moteur en laissant la lame tourner quelques minutes. Arrêtez ensuite le moteur et fermez l'eau. Ne nettoyez jamais avec la main sous le carter.

Comment entretenir la lame ?

Vérifiez régulièrement l'état de la lame. Pour la retirer, dévissez le boulon (26). Si la lame est émoussée ou endommagée, remplacez-la par une lame d'origine. Assurez-vous que le côté tranchant est dans le sens de rotation. Serrez le boulon à 52,4 Nm.

Quelle huile moteur utiliser et quelle quantité ?

Utilisez une huile moteur 4 temps adaptée aux tondeuses (par exemple SAE 30). La capacité est d'environ 0,6 litre. Consultez la notice du moteur pour les spécifications précises. Vérifiez le niveau régulièrement via le bouchon de remplissage (5).

Comment vidanger l'huile moteur ?

Arrêtez le moteur et retirez le câble de la bougie. Placez un récipient sous le bouchon de vidange (6), dévissez-le et laissez l'huile s'écouler. Revissez le bouchon et remplissez avec de l'huile neuve jusqu'au niveau correct.

Quelles précautions de sécurité prendre lors de l'utilisation ?

Portez des chaussures robustes et un pantalon. Éloignez les enfants et les animaux. Avant d'intervenir, coupez le moteur et retirez la clé de sécurité. Ne mettez jamais les mains ou les pieds sous le carter moteur en marche. Faites le plein d'essence à l'arrêt et à l'extérieur.

Où trouver des pièces de rechange ?

Les pièces détachées (lame, bougie, câbles, clé Touch-N-Mow, etc.) sont disponibles auprès des revendeurs agréés JONSERED ou d'un centre d'assistance autorisé. Utilisez toujours des pièces d'origine pour garantir la sécurité et les performances.

MODE D'EMPLOI LM 2147 CMD AUTOSTART JONSERED

Notice d'instructions et mode d'emploi

Le manuel présent fait partie intégrante du produit; nous vous prions en conséquence de le conserver pour toutes nécessités ultérieures.

Notice d'instructions et mode d'emploi

Tondeuse avec moteur thermique - Lame 46 cm.

Le manuel présent fait partie intégrante du produit, nous vous prions en conséquence de le conserver pour toutes nécessités ultérieures.

Nous vous remercions de la préférence que vous nous avez accordée en choisissant NORDUEES. Nous sommes persuadés que vous pourrez approcher dans le temps la qualité de notre produit et que vous en serez entièrement satisfaits. Nous vous prions de lire attentivement ce manuel, spécialement conçu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.

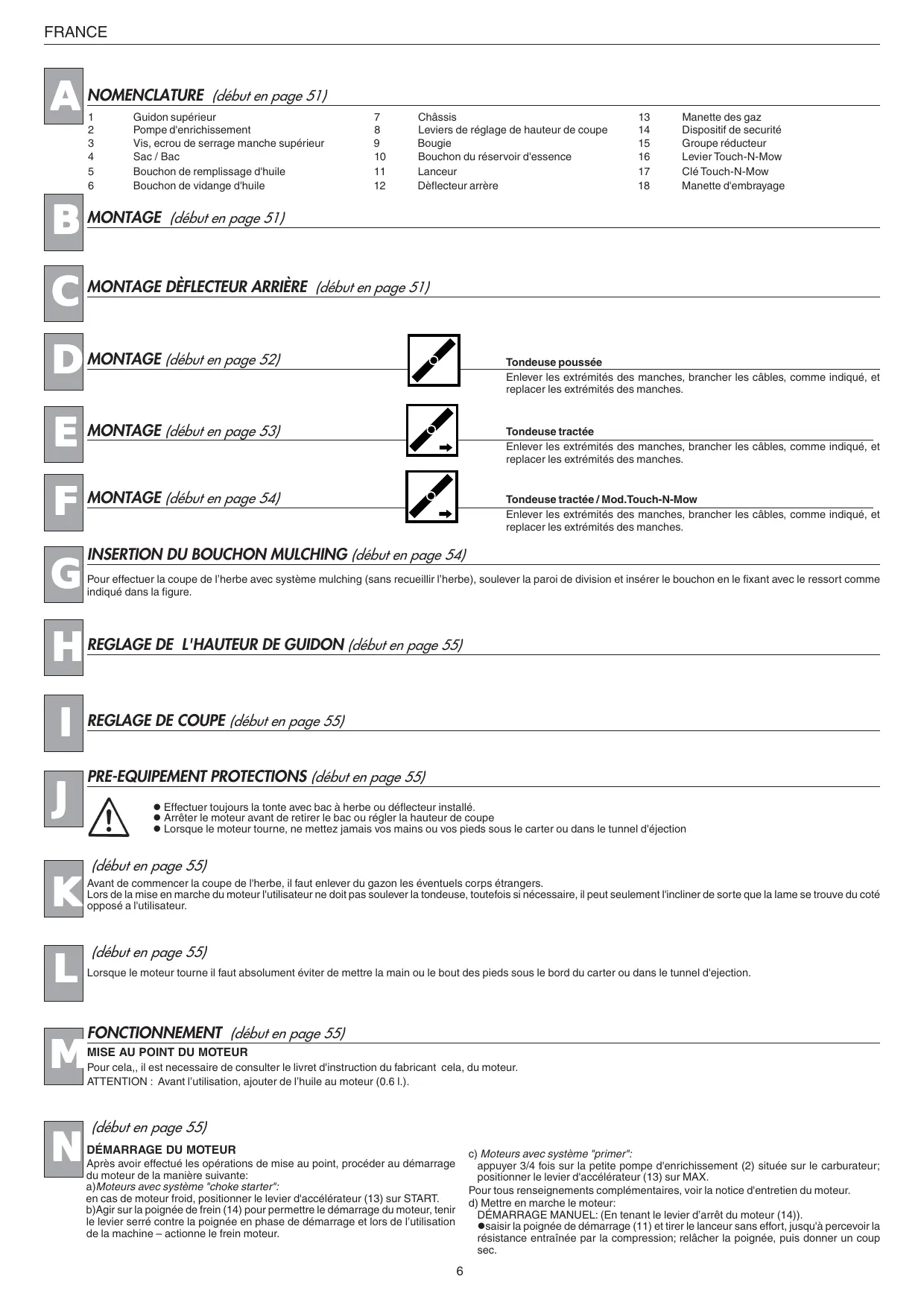

A	NOMENCLATURE (début en page 51)
	1	Guidon supérieur	7	Châssis	13
	2	Pompe d'enrichissement	8	Leviers de réglage de hauteur de coupe	14
	3	Vis, écrou de serrage manche supérieur	9	Bougie	15
	4	Sac / Bac	10	Bouchon du réservoir d'essence	16
	5	Bouchon de replissage d'huile	11	Lanceur	17
	6	Bouchon de vidange d'huile	12	Déflecteur arrêté	18
B	MONTAGE (début en page 51)

MONTAGE DÉFLECTEUR ARRIÈRE (début en page 51)

MONTAGE (début en page 52)	Tondeuse poussée
	Enlever les extrémités des manches, brancher les câbles, comme indiqué, et réclarer les extrémités des manches

E	MONTAGE (début en page 53)	Tondeuse tractée
		Enlever les extrémités des manches, brancher les câbles, comme indiqué, et

F MONTAGE (début en page 54)	Tondeuse tractée / Mod touch-N-Mow
	Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.

G	INSERTION DU BOUCHON MULCHING (début en page 54)
	Pour effectuer la coupe de l'herbe avec système mulching (sans recueillir l'herbe), soulever la paroi de division et insérer le bouchon en le fixant avec le dessort comme indiquédans la figure.

H	REGLAGE DE L'HAUTEUR DE GUIDON (début en page 55)

REGLAGE DE COUPE (début en page 55)

J PRE-EQUIPEMENT PROTECTIONS (début en page 55)

1 Effectuer toujours la tonte avec bac à herbe ou déflecteur installé.

2 Arrête le moteur avant dePTRirer le bac ou régler la hauteur de coupe

3 Lorsque le moteur tourne, ne mettez jamais vos mains ou vos pieds sous le carter ou dans le tunnel d'éjection

K

(degut en page 55) Avant de commencer la coupe de l'herbe, il faut enlever du gazon les évventuels corps étrangers. Lors de la mise en marche du moteur l'utilisateur ne doit pas soulever la tondeuse, toute fois si nécessaire, il peut seulement l'incliner de sorte que la lame se trouve du coté opposé à l'utilisateur.

L	(degut en page 55)
	Lorsque le moteur tourne il faut absolument éviter demettre la main ou le bout des pieds sous le bord du carter ou dans le tunnel d'ejection.

M	FONCTIONNEMENT (début en page 55)
	MISE AU POINT DU MOTEURPour cela., il est nécessaire de consulter le livre d'instruction du fabricant cela, du moteur.ATTENTION : Avant l'utilisation, ajouter de l'huile au moteur (0.6 l.).

N	(debut en page 55)
	DÉMARRAGE DU MOTEUR
	Après avoir effectué les opérations de mise au point, procédéur au démarrage du moteur de la manière suivante:

a) Moteurs avec système "choke starter" :

en cas de moteur froid, positionner le levier d'accélérateur (13) sur START.

b) Agir sur la poignée de frein (14) pour permettre le démarrage du moteur, tenir le levier serré contre la poignée en phase de démarrage et lors de l'utilisation de la machine - actionner le frein moteur.

c) Moteurs avec système "primer" :

appuyer 3/4 de fois sur la petite pompe d'enrichissement (2) située sur le carburateur; positionner le levier d'accélérateur (13) sur MAX.

Pour tous renseignements complémentaires, voir la notice d'entretien du moteur.

d) Mettre en marche le moteur:

DÉMARRAGE MANUEL: (En tenant le levier d'arrêt du moteur (14)).

• saisir la poignée de démarriage (11) et tirer le lanceur sans effort, jusqu'à percevoir la résistance entraînée par la compression; relâcher la poignée, puis donner un coup sec.

Pendant le fonctionnement, maintenir la poignée appuyée (14). Dès qu'on la relâche, le moteur s'arrête.

TONTE

Pour tondre le gazon, pousser manuellement la machine.

Pendant le fonctionnement, maintenir la poignée appuyée (14). Dès qu'on la relâche, le moteur s'arrête.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Enclenchement avancement automatique : soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique : relacher la poignée d'embrayage.

Démarrage du moteur

Pour charger le système de démarrage pour la première fois et chaque fois que le dispositif est désactivé, il faut effectuer les opérations suivantes:

1 - Insérer la clé Touch-N-Mow (17) (fournie avec la machine) 2 - Tourner la clé (17) en position "RUN".

Presser 3 ou 4 fois la pompe (Primer) (2).

1 - Actionner le levier de sécurité (14) et tenir celui-ci pressé contre le manche. 2 - Pousser en avant le levier de démarriage Touch-N-Mow (16)

Démarrer le moteur en prenant la poignée de démarriage (11) et tirant celle-ci sans effort jusqu'à percevoir la résistance provoquée par la compression, laisser la poignée et ensuite tirer énergiquement. En cas de nécessité, répéter une deuxième fois si le moteur ne va pas s'emettre en marche.

• Tenir pressé le levier de sécurité (14) au cours du fonctionnement ; en laissant le levier, le moteur va s'arrêter.

COUPE

Pour effectuer la coupe de l'herbe, pousser la machine à la main ou activer l'avancement automatique.

Activation avancement automatique : actionner la poignée friction (18) et tenir celle-ci pressée contre le manche.

Attention: activer uniquement avec moteur en fonction:

Désactivation avancement automatique : laisser la poignée friction (18).

Après la coupe, si on laisse avant le levier friction (18) et ensuite le levier de sécurité (14), on va percevoir le bruit du système Touch-N-Mow qui se recharge.

Après l'arrêt, mettre la clé Touch-N-Mow (17) en position LOCK & REMOVE pour bloquer le système.

Enlever la clé.

Après avoir effectué la coupe de l'herbe, enlever toujours la clé et la mettre dans un endroit sûr à disposition uniquement des opérateurs autorisés.

Attention: sans la clé Touch-N-Mow en position RUN ou avec la clé en position LOCK & REMOVE, le moteur ne se mettra pas en marche !

Démarrage avec touch-n-mow

Vérifier qu'aucune personne ou objet ne se trouve près de la machine et que toutes les protections soient installées et en fonction.

Rester derrière le manche dans la position prévue pour l'emploi. - Insérer la clé (17) et tourner celle-ci en position RUN. - Actionner le levier de sécurité (14) et tenir celui-ci pressé contre le manche. - Pousser en avant le levier de démarriage Touch-N-Mow (16) et vérifier la mise en marche du moteur.

Attention: si le moteur ne se met pas en marche, ILA signifie que le système de démarrage Touch-N-Mow a été déchargé. Dans ce cas, procéder au chargement comme indiqué dans le paragraphe relatif.

Important: Si le moteur s'arrête pour manque d'essence, herbe excessivement haute ou toute autre raison différente des normales procédures d'arrêt, le dispositif de démarrage Touch-N-Mow ne se réchargera pas et donc il sera nécessaire de répéter les opérations précédemment décrites pour charger le système.

Avant chaque opération de nettoyage ou de transport, il est nécessaire de décharger le dispositif de démarrage.

Pour cette opération, procédez de la façon suivante : Débrancher le câble de la bougie. Actionner le levier de sécurité (14) et tenir celui-ci pressé contre le manche.

• Pousser en avant le levier de démarriage Touch-N-Mow (16).
• Le moteur tourne mais ne se met pas en marche puisque le câble de la bougie est débranché.
• Tourner la clé Touch-N-Mow (17) en position LOCK & REMOVE.
• Enlever la clé (17).

Avertissement: si, tout en appuyant sur la poignée d'embrayage, l'avancement ne s'arrête pas, il faut régler le câble d'embrayage en introduisant le ressort (P) dans un des orifices de la plaque (R) ou dans l'orifice "S".

GROUPE d'avancement automatique (début en page 56)

Contrôler périodiquement le groupe d'avancement automatique et veiller à son nettoyage. Plus particulièrement, veiller à ce que le pignon (20) et l'engrenage (21) soient parfaitement nettoyés.

Pour ce faire, il faut enlever la roue (22) en desserrant la vis (23).

Consignes générales

a) Les moins de 16 ans et les personnes qui n'ont pas lu le mode d'emploi ne doivent pas utiliser la machine. b) L'opérateur est responsable vis-à-vis des tiers dans la zone de travail. Éloigner les enfants et les animaux domestiques lorsque la machine est en marche. c) Cette machine ne peut être utilisée que pour tondre du gazon naturel. Il est défendu de l'utiliser pour d'autres raisons (par exemple, pour aplanir le terrain en cas de présence de terriers de taupes ou de fourmilières). d) Travailler uniquement dans des conditions adéquates de visibilité. e) Avant de procéder à la tonte du gazon, éliminer tout corps étranger sur le terrain. Pendant la tonte, veiller à éliminer d'éventuels corps étrangers résiduels.

Préparation / fonctionnement

a) Pendant le fauchage, porter des chaussures robustes et un pantalon. b) Avant de procéder au fauchage, veiller à ce que les lames et les couteaux tranchants soient fixés correctement. En cas d'aiguisage des lames tranchantes, traiter de manière uniforme les deux côtés pour éviter tout déséquilibre. En cas de déterioration importante d'une lame, il y a lieu de la remplacer. c) Couper le moteur, enlever le cache de la bougie et attendre l'arrêt complet de la lame avant de:

• enlever les dispositifs de protection;
• transporter, soulever ou déplacer la machine;
• effectuer des opérations d'entretien, de nettoyage ou intervenir de toute manière sur la lame; • régler la hauteur de coupe et laisser la machine sans surveillance.

Pendant quelques secondes

d)Attention! Le carburant est hautement inflammable. - Conserver le carburant dans des bidons spécifiques prévus à cet effet. - Procéder au remplissage du réservoir de carburant en plein air. Ne pas fumer pendant cette opération. Faire le plein avant de démarrer le moteur. Ne jamais ouvrir le bouchon du réservoir ni faire l'appoint de carburant lorsque le moteur est en marche ou qu'il est

encore chaud. - En cas de fuites de carburant, ne jamais essayer de démarrer le moteur. Déplacer la machine loin de la zone concernée par la fuite et éviter toute source inflammable tant que les vapeurs d'essence ne sont pas dissipées. - Serrer à nouveau le bouchon du réservoir. e) Ne jamais utiliser des machines équipées de moteurs à explosion dans les lieux clos, au risque d'intoxication. f) Lors de la tonte du gazon, ne jamais courir, mais toujours marcher. g) Prêtez un maximum d'attention lorsque vous faites demi-tour ou que vous tirez votre tondeuse vers vous-mêmes. h) En cas d'opérations de fauchage sur des pentes, il faut prendre des précautions particulières: - porter des chaussures antidérapantes; - prêter un maximum d'attention à son propre chemin; - se déplacer transversalement par rapport à la pente, jamais en remontant ni en descendant; - prêter un maximum d'attention lorsqu'on fait demi-tour; - ne pas parcourir des pentes excessivement raides. i) Ne jamais utiliser la tondeuse avec des tabliers ou des protections défectueux ou lorsque les dispositifs de sécurité (par exemple, les déviateurs ou le bac à herbe) ne sont pas correctement installés. j) Un emploi abusif du bac à herbe entraine des risques liés à la présence d'une lame en rotation et à la possibilité de projection de débris. k) Pour des raisons de sécurité, le moteur ne doit jamais dépasser le nombre de tours indiqué sur la plaquette. l) Démarrer le moteur avec prudence et en respectant les instructions. Dans que le moteur est en marche, il faut absolument empêcher à qui que ce soit de s'approcher avec les mains ou les pieds sous le bord du carter ou dans l'orifice d'échappement. m) Lors du démarrage du moteur, l'opérateur ne doit jamais soulever la tondeuse; au besoin, l'incliner légèrement de manière à ce que la lame soit orientée vers le côté opposé par rapport à l'opérateur. n) Si la lame heurte contre un obstacle, couper le moteur et enlever le cache de la bougie; s'adresser à un expert pour effectuer un contrôle.

Entretien et stockage

a) Veiller à ce que les écrous, les boulons et les vis soient parfaitement serrés, pour travailler en toute sécurité. b) Si le réservoir contient encore du carburant, ne jamais laisser la machine dans des lieux où les vapeurs d'essence pourraient atteindre des flammes ou des scintilles. c) Attendre le refroidissement du moteur avant de placer la machine dans un espace restreint. d) Pour réduire les risques d'incendie, éliminer toute trace d'herbe, de feuilles ou de lubrifiant dans le moteur, le pot d'échappement, le compartiment de la batterie et le réservoir de carburant. e) Contrôle souvenir le bac à herbe pour vérifier l'absence de tout signe d'usure ou de dépréciation. f) Pour des raisons de sécurité, remplacer sans attendre les composants usés ou endommagés. g) En cas de vidange du réservoir avant l'hiver, effectuer cette opération en plein air. h) Monter les lames en suivant les instructions; n'utiliser que des lames portant le numéro de série ainsi que le nom ou la marque du Constructeur ou du Fournisseur. i) Pour protéger les mains lors des opérations de dépose/pose des lames, porter des gants spécifiques prévus à cet effet. j) Décharger le dispositif Touch-N-Mow et enlever la clé de sécurité avant d'effectuer n'importe quelle opération de nettoyage ou entretien. k) Vérifier que le dispositif Touch-N-Mow soit déchargé et la clé en position de bloc avant de procéder au transport de la machine. l) En cas d'avarie du système de démarriage Touch-N-Mow, ne pas essayer de le réparer mais demander l'intervention d'un Centre d'assistance autorisé. m) Enlever la clé de sécurité pour éviter tout démarrage accidentel. n) Enlever toujours la clé de sécurité quand la machine n'est pas utilisée. o) Mettre toujours la clé dans un endroit sûr et accessible uniquement aux adultes. p) Avant d'enlever la clé de sécurité, vérifier que celle-ci se trouve en position LOCK & REMOVE.

Maintenance (début en page 56)

Attention! Eteindre le moteur et enlever la bougie avant d'effectuer quelque opération d'entretien que ce soit.

Pour les moteurs 4 temps, vérifie régulièrement le niveau d'huile, rajoutez de l'huile ou remplacez la si nécessaire. Lisez attentivement la notice d'entretien du moteur. - Contrôler souvent les écrous, les boulons et les vis. L'usure de la visserie présente des dangers majeurs. Nettoyez toujours la tondeuse afin d'éviter que le gazon ne colle s'attache au dessous du chassis. Lubrifiez périodiquement les axes des roues. - Contrôler fréquemment la lame afin de vérifier d'éventuelles déteriorations.

-Faites contrôler la tondeuse par une station service spécialisée.

Nettoyage sous la coque

Avec la machine à l'arrêt et éteinte : - Déconnecter le raccord (24) sur la coque au robinet alimentation eau. Ouvrir le robinet. - Mettre en marche le moteur (lame en rotation), en le laissant fonctionner quelques minutes. - Lorsque le nettoyage est terminé, éteindre le moteur, fermer le robinet, détacher la came du raccord coque.

Mod. touch-n-mow (début en page 56)

- Après une période dans le garage, il est utile de lubrifier le point de friction indiqué en fig. Y pour faciliter les opérations de chargement du ressort.

Pour démonter la lame (25) dévisser le boulon (26). - Contrôler le support porte-lame (27), la rondelle friction (28), la clavette (29) et les rondelles (30) s'ils sont usés ou endommagés doivent être remplacés.

• Pendant le montage s'assurer que la clavette (29) est bien à sa place sur l'arbre-moteur et que le côté tranchant de la lame soit dans le sens de rotation du moteur. La vis de lame (26) doit être bloquée avec un couple de serrage de 5,34 Kgm (52,4 Nm).
