MODE D'EMPLOI NC500 KORG

étape, veiller à ce que ces pièces soient orientées correctement, et veiller à suivre les étapes dans l’ordre donné ci-dessous. ❏ Quand on pose le piano sur le suppor t, faire attention à ne pas se prendre les mains entre le piano et le support.

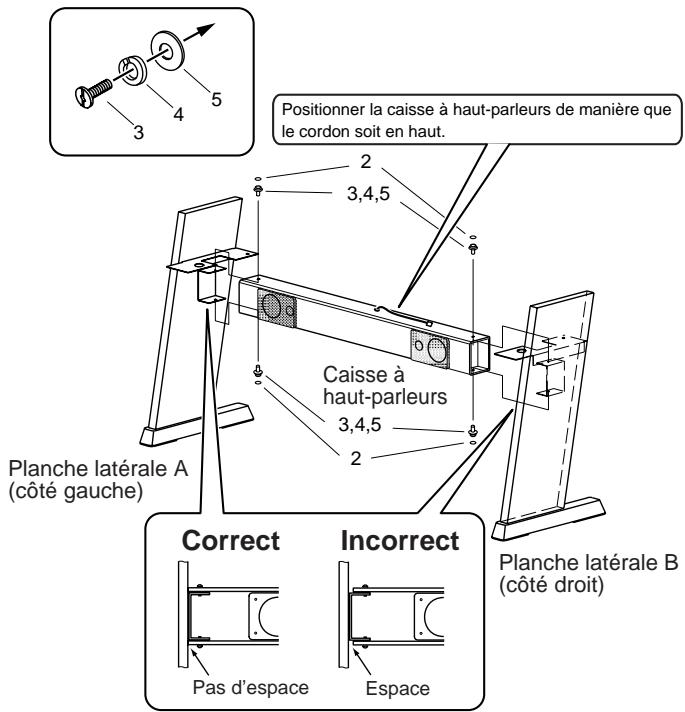

Ajuster les extrémités de la caisse à haut-parleurs dans les fixations métalliques des deux planches latérales, en faisant coïncider les trous de vis des deux côtés. Veiller à ce que chaque extrémité de la caisse soit bien dans l’alignement contre la planche latérale correspondante, sans espace. Prendre ensuite les quatre vis (3), mettre en place une rondelle frein (4) puis une rondelle plate (5) sur chacune de ces vis, et utiliser ces vis (deux pour chaque planche latérale) pour fixer les planches latérales

à la caisse à haut-parleurs. Couvrir la tête de chaque vis avec un capuchon (2).

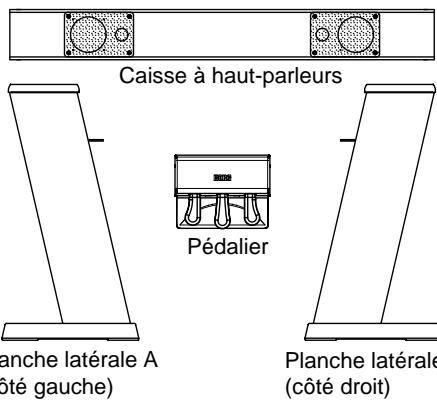

1. Ouvrir l’emballage et en enlever tous les éléments.

Veiller à ce que l’on dispose de tous les

éléments montrés ci-dessous.

Caisse à haut-parleurs

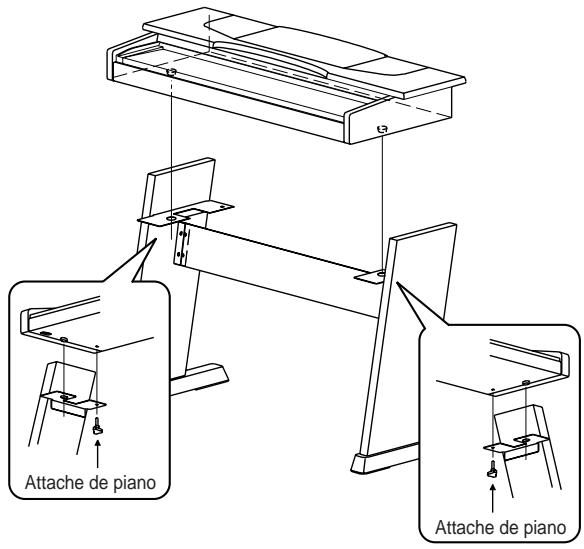

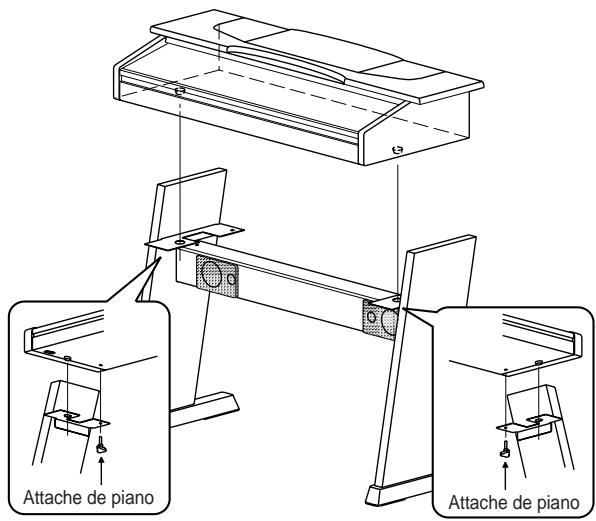

3. Poser le piano sur le support monté, puis le fixer à celui-ci.

Positionner le piano de manière que ses pieds en plastique s’ajustent dans les trous des fixations métalliques des planches latérales. Fixer ensuite le piano en place par le bas avec les deux attaches de piano (1).

Mettre le piano en place lentement et avec précaution, en faisant attention à ne pas le lâcher. Quand on pose le piano sur le support, faire attention à ne pas se prendre les mains entre le piano et le support.

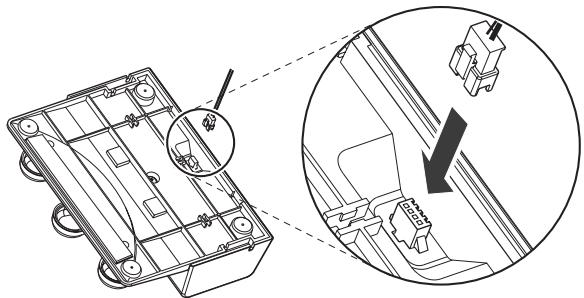

4. Brancher le cordon de pédalier (6) au connecteur se trouvant à la face inférieure du pédalier .

Contrôle du montage terminé

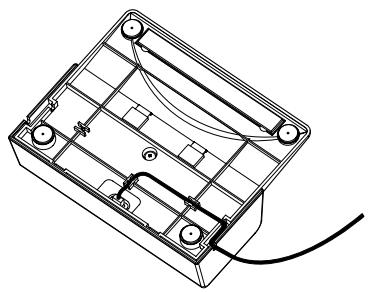

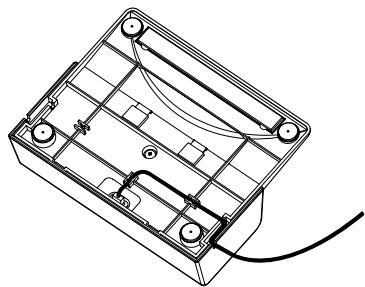

❏ Entretien, transport et démontage Contrôler périodiquement le suppor t monté , et ober ser ver les précautions suiv antes. 5. Faire passer le cordon le long de laainure r de la face inférieure du pédalier comme illustré cidessous. Veiller à ce que le cordon soit ienté or correctement.Pousser le cordon dans laainure r de manière qu’il y soit bien fix é.

❏ Contrôler périodiquement toutes les vis et attaches.

A la longue, les vis et attaches peuvent se desserrer. Contrôler périodiquement le serrage de ces éléments. Si le support semble moins stable que d’habitude, contrôler les vis et attaches immédiatement et les resserrer si nécessaire.

❏ Pour déplacer le piano …

Enlever le piano du support, puis les déplacer séparément. Remettre ensuite le piano en place sur le support et le fixer à ce dernier comme décrit dans les instructions de monta ge.

❏ Démontage du suppor t

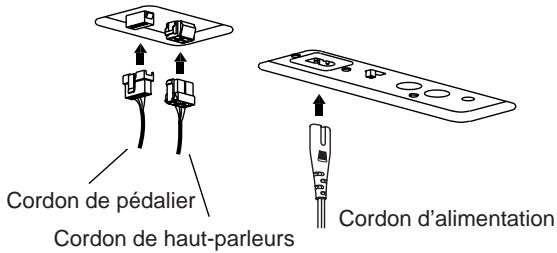

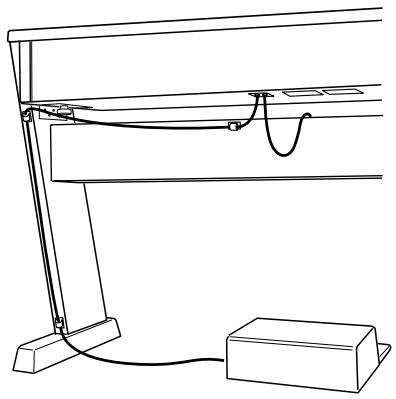

6. Brancher le cordon de pédalier et le cordon de hautparleurs aux prises correspondantes se trouvant à la face inférieure du piano. Brancher le cordon d’alimentation au connecteur AC IN du piano.

Quand on fait les branchements, veiller à ce que les connecteurs soient orientés correctement.

Cordon de haut-parleurs

On peut démonter le suppor t en pr océdant dans l’or dre inverse du monta ge. Après le démonta ge, rang er les vis, attac hes et autres pièces soigneusement afin de ne pas les per dre.

❏ Quand on débranche les connecteurs …

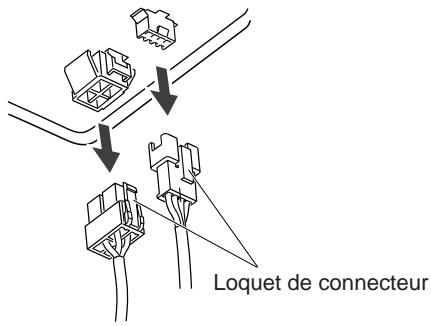

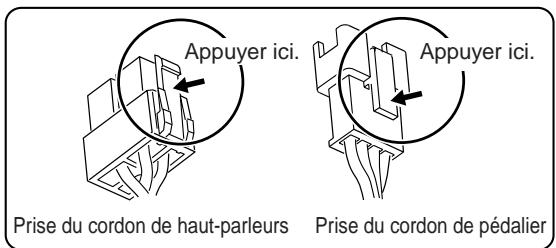

Quand on débranche le cordon de haut-parleurs ou le cordon de pédalier, veiller à appuyer sur le loquet, comme illustré ci-dessous. Ne pas tirer sur le cordon. Une force excessive pourrait donner lieu

à un endommagement irrémédiable des connecteurs ou des prises. Appuyer ici.

Prise du cordon de pédalier

Supports de cordon (exemple)

Loquet de connecteur

❏ Remarque sur le pédalier …

Prière de remarquer que le fait de laisser le pédalier posé au même endroit sur le sol pendant longtemps peut laisser une empreinte ou une trace sur le revêtement de sol (suivant la matière de ce revêtement).

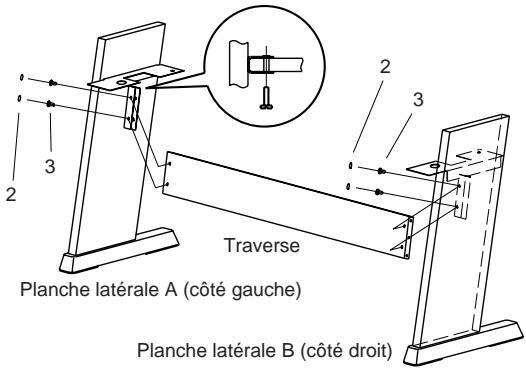

Fixer avec les 4 vis (2 de chaque côté) (3). Couvrir la tête de chaque vis avec un capuchon (2).

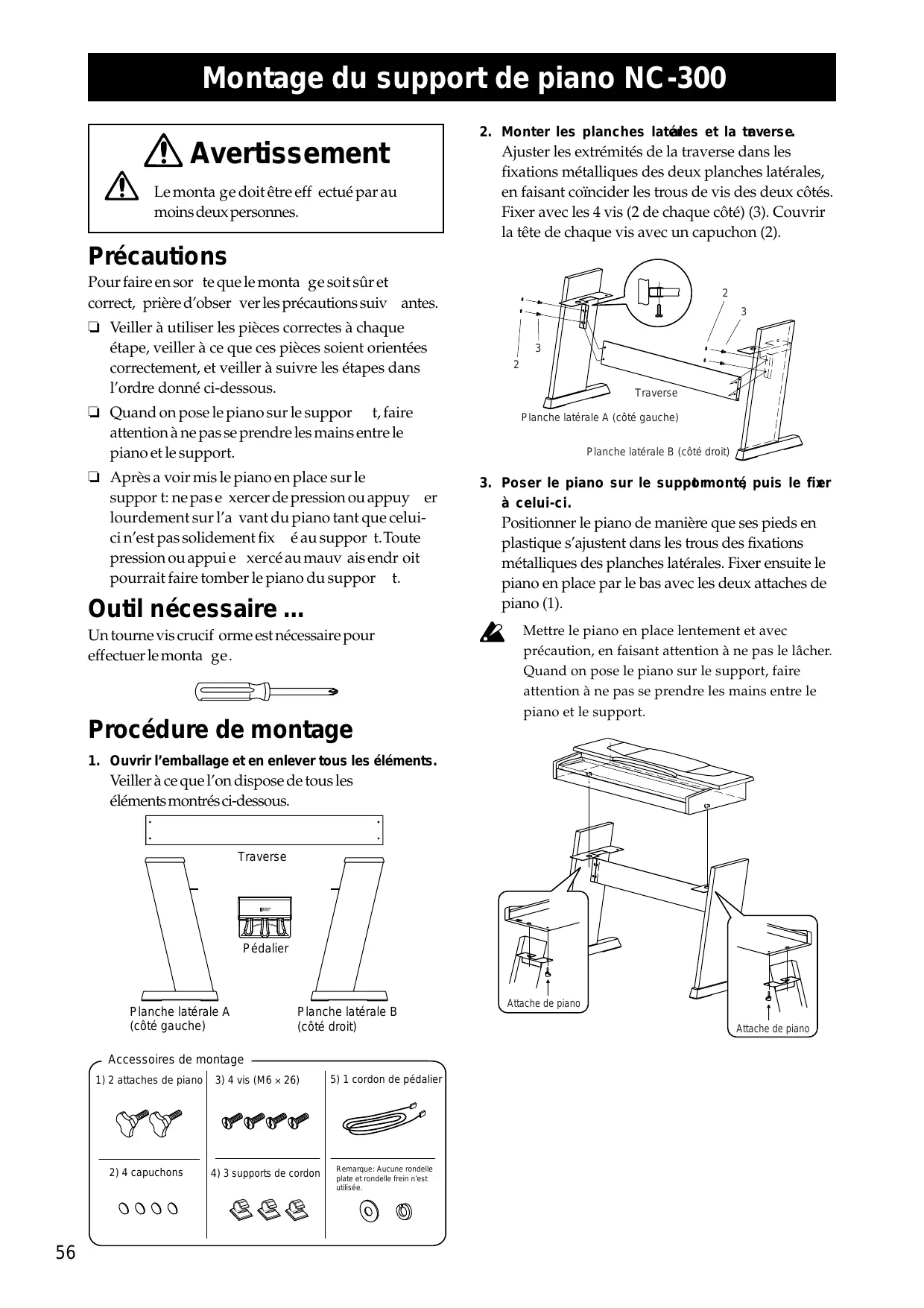

Pour faire en sor te que le monta ge soit sûr et correct, prière d’obser ver les précautions suiv antes. ❏ Veiller à utiliser les pièces correctes à chaque étape, veiller à ce que ces pièces soient orientées correctement, et veiller à suivre les étapes dans l’ordre donné ci-dessous. ❏ Quand on pose le piano sur le suppor t, faire attention à ne pas se prendre les mains entre le piano et le support. ❏ Après a voir mis le piano en place sur le suppor t: ne pas e xercer de pression ou appuy er lourdement sur l’a vant du piano tant que celuici n’est pas solidement fix é au suppor t. Toute pression ou appui e xercé au mauv ais endr oit pourrait faire tomber le piano du suppor t.

Outil nécessaire …

Un tourne vis crucif orme est nécessaire pour effectuer le monta ge.

Positionner le piano de manière que ses pieds en plastique s’ajustent dans les trous des fixations métalliques des planches latérales. Fixer ensuite le piano en place par le bas avec les deux attaches de piano (1).

Mettre le piano en place lentement et avec précaution, en faisant attention à ne pas le lâcher. Quand on pose le piano sur le support, faire attention à ne pas se prendre les mains entre le piano et le support.

Procédure de montage

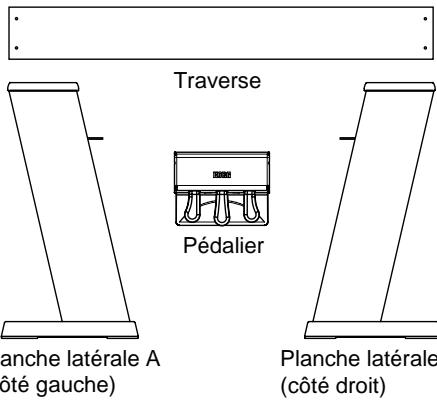

1. Ouvrir l’emballage et en enlever tous les éléments.

Veiller à ce que l’on dispose de tous les

éléments montrés ci-dessous.

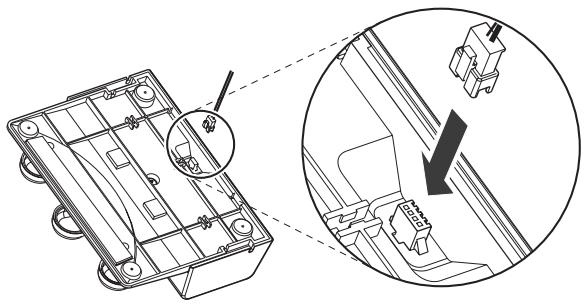

4. Brancher le cordon de pédalier (5) au connecteur se trouvant à la face inférieure du pédalier

Contrôle du montage terminé

❏ Entretien, transport et démontage 5. Faire passer le cordon le long de laainure r de la face inférieure du pédalier comme illustré cidessous. Veiller à ce que le cordon soit ienté or correctement.Pousser le cordon dans laainure r de manière qu’il y soit bien fix é.

Contrôler périodiquement le suppor t monté , et ober ser ver les précautions suiv antes.

❏ Contrôler périodiquement toutes les vis et attaches. ❏ Pour déplacer le piano …

Enlever le piano du support, puis les déplacer séparément. Remettre ensuite le piano en place sur le support et le fixer à ce dernier comme décrit dans les instructions de monta ge.

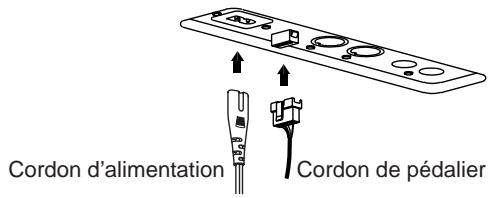

❏ Démontage du suppor t 6. Brancher le cordon de pédalier au connecteur se trouvant à la face inférieure du piano . Brancher le cordon d’alimentation au connecteurC AIN se trouvant à la face inférieure du piano . Quand on fait les branchements, veiller à ce que les connecteurs soient orientés correctement.

Cordon d’alimentation

On peut démonter le suppor t en pr océdant dans l’or dre inverse du monta ge. Après le démonta ge, rang er les vis, attac hes et autres pièces soigneusement afin de ne pas les per dre.

❏ Quand on débranche les connecteurs …

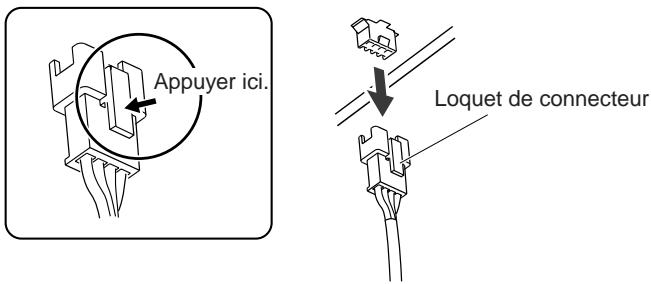

Quand on débranche le cordon, veiller à appuyer sur le loquet, comme illustré ci-dessous. Ne pas tirer sur le cordon. Une force excessive pourrait donner lieu à un endommagement irrémédiable du connecteur ou de la prise.

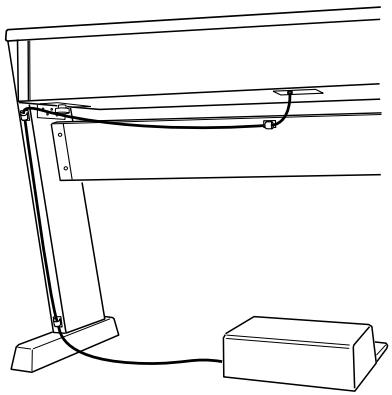

7. Fixer les supports de cordon (4), puis fix er le cordon de pédalier dans ces suppor ts.
