PA1XPRO - Clavier arrangeur KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier arrangeur
Marque	KORG
Modèle	PA1XPRO
Clavier	76 touches semi-llestées avec vélocité et After Touch
Système d'exploitation	KORG OPOS avec technologie RX, mis à jour par disquettes
Générateur de sons	KORG HI (Hyper integrated) - 62 voies, 62 oscillateurs, filtres résonants
Effets	4 multi-effets stéréo numériques, 4 parties harmoniseur-Reverb, delay, compresseur, EQ, pitch correction, modélisateur de voie (option)
Programmes et drum kits	Plus de 870 programmes d'usine (dont piano stéréo et GM niveau 2), 48 drum kits, section utilisateur 256 programmes, 64 drum kits
Tirettes harmoniques numériques	8 potentiomètres linéaires temps réel
Échantillonnage	Enregistrement, édition, chargement et importation de fichiers Korg, Wav, Aiff et Akai
Mémoires	PCM RAM 16 Mo extensible à 32 Mo (barrette SIMM 16 Mo en option), 2 slots PCM ROM Extension
Styles	Plus de 450 styles pré-chargés, plus de 608 emplacements, 8 pistes par style, compatibilité avec séries i et PA80/60
Songbook	Base de données programmable basée sur styles, SMF, Karaoke et MP3 (option) avec sélection automatique
Séquenceur	16 pistes, plus de 200000 notes, format SMF natif, enregistrement rapide et pas à pas
Contrôles généraux	Master Volume, Ensemble, Octave Transpose, Master Transpose, Split Point, Style Change, Tracks Volume, Quarter Tone, Arabic Scale, pédales (Damper, assignable, EC5), joystick, potentiomètres assignables, commutateurs, Pad, Dial
Sorties analogiques	2 principales (gauche/mono, droite), 2 sub (1,2), casque
Sorties numériques	1 S/PDIF coaxiale (sorties principales)
Entrées analogiques	2 line in, 1 mic avec contrôle de gain
MIDI	2 in, 2 out (transformable en THRU), fonction Auto-Setup
USB	Connecteur type B, USB 1.1
Sauvegarde des données	Diskettes (2DD-2HD), disque dur ATA 2.5 pouces, option CD-RW (KORG CDRW-1)
Écran	320x240 pixels, couleur tactile
Alimentation	Universelle 100-240 VAC, 35 W
Dimensions	L 1330 x P 366 x H 136 mm
Poids	19,5 kg
Accessoires inclus	Manuel utilisateur, câble d'alimentation, stand, kit installation CDRW

FOIRE AUX QUESTIONS - PA1XPRO KORG

Comment mettre à jour le système d'exploitation du KORG PA1XPRO ?

Le système d'exploitation se met à jour via des disquettes. Téléchargez la mise à jour sur le site KORG, copiez-la sur une disquette formatée, insérez-la dans le lecteur et suivez les instructions à l'écran. Assurez-vous que l'appareil est allumé et stable pendant le processus.

Comment charger des styles supplémentaires sur le PA1XPRO ?

Vous pouvez charger des styles via disquette, disque dur ou option CD-RW. Placez les fichiers de style dans un dossier approprié, puis utilisez la fonction Load depuis le menu Media. Les styles doivent être au format Korg ou compatibles avec les séries i et PA80/60.

Comment utiliser la fonction d'échantillonnage ?

L'échantillonnage permet d'enregistrer des sons via l'entrée Line In ou Micro. Accédez au mode Sampling, réglez les paramètres (fréquence, durée), enregistrez, puis éditez et assignez l'échantillon à un programme ou drum kit. Les formats supportés sont Korg, Wav, Aiff et Akai.

Comment sauvegarder les données utilisateur ?

Utilisez le menu Save pour sauvegarder vos programmes, styles, performances et autres données sur disquette, disque dur ou option CD-RW. Il est recommandé de faire des sauvegardes régulières pour éviter toute perte.

Comment régler les tirettes harmoniques numériques ?

Les tirettes harmoniques sont des potentiomètres linéaires situés sur le panneau. En mode Drawbar, vous pouvez les utiliser en temps réel pour modifier le son de l'orgue. Chaque tirette correspond à un harmonique spécifique.

Comment connecter un microphone et régler le gain ?

Branchez le micro sur l'entrée MIC située à l'arrière. Utilisez le contrôle Gain pour ajuster le niveau d'entrée. Vous pouvez ensuite appliquer des effets vocaux et utiliser le modélisateur de voie (option).

Comment utiliser le Songbook pour organiser mes morceaux ?

Le Songbook est une base de données qui associe des styles, SMF, Karaoke ou MP3 à des entrées. Créez une liste personnalisée en ajoutant des entrées avec les morceaux souhaités. Utilisez le filtrage pour retrouver rapidement un morceau. Le mode sélectionne automatiquement le mode Style Play ou Song Play.

Comment étendre la mémoire PCM à 32 Mo ?

Pour étendre la mémoire PCM, ouvrez le compartiment prévu et insérez une barrette SIMM de 16 Mo compatible. Consultez le manuel pour les spécifications précises. L'extension vous permet de charger plus d'échantillons et de programmes.

Comment utiliser la fonction Crossfader XDS ?

Le Crossfader XDS permet de passer en fondu entre deux séquenceurs ou sources audio. Il se trouve sur le panneau avant. Déplacez le curseur pour mixer progressivement entre les deux sources. Cette fonction est utile pour les DJ ou les transitions en live.

Comment remplacer la pile de sauvegarde interne ?

Le PA1XPRO possède une pile de sauvegarde pour conserver les données en mémoire. Pour la remplacer, ouvrez le panneau inférieur, localisez la pile (type CR2032) et remplacez-la en respectant la polarité. Attention : cette opération peut nécessiter une réinitialisation des paramètres. Consultez un technicien si nécessaire.

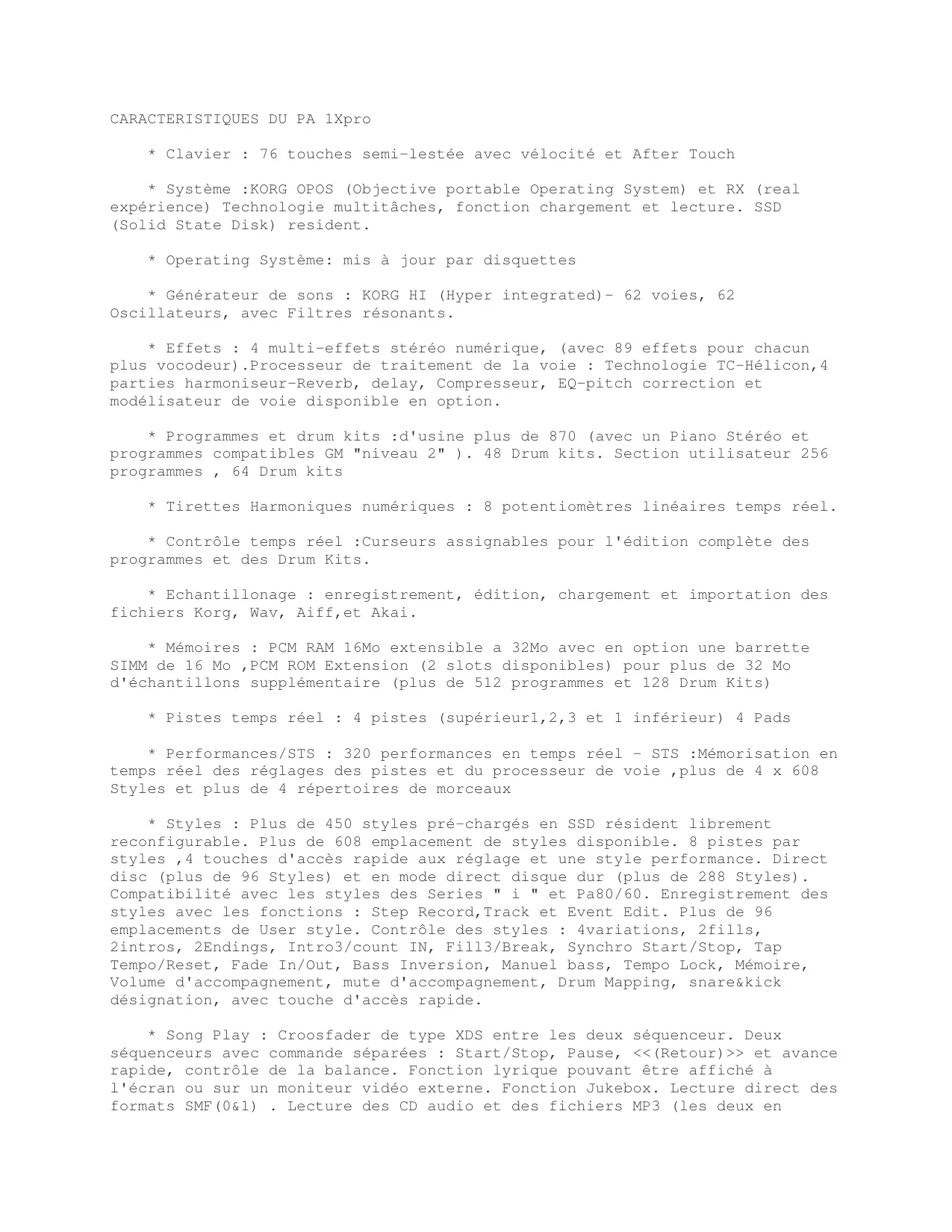

MODE D'EMPLOI PA1XPRO KORG

• Clavier : 76 touches semi-llestées avec vitesse et After Touch
• Système : KORG OPOS (Objective portable Operating System) et RX (real experience) Technologie multitâches, fonction chargement et lecture. SSD (Solid State Disk) resident.
• Système d'exploitation : mis à jour par disquettes
• Générateur de sons : KORG HI (Hyper integrated) - 62 voies, 62 Oscillateurs, avec Filtres résonants.
• Effets : 4 multi-effets stéreo numériques 4 parties harmoniseur-Reverb, delay, compresseur, EQ-pitch correction et modélisateur de voie disponibles en option.
• Programmes et drum kits : d'usine plus de 870 (avec un Piano Stéréo et programmes compatibles GM "niveau 2"). 48 Drum kits. Section utilisateur 256 programmes, 64 Drum kits
• Tirettes Harmoniques numériques : 8 potentiomètres linéaires temps réel.
• Contrôle temps réel : Curseurs assignables pour l'édition complète des programmes et des Drum Kits.
• Echantillonage : enregistrement, édition, chargement et importation des fichiers Korg, Wav, Aiff, et Akai.
• Mémoires : PCM RAM 16Mo extensible a 32Mo avec en option une barrette SIMM de 16 Mo, PCM ROM Extension (2 slots disponibles) pour plus de 32 Mod'échantillons supplémentaire (plus de 512 programmes et 128 Drum Kits)
• Pistes temps réel : 4 pistes (supérieure, 2, 3 et 1 inférieure) 4 Pads
• Performances/STS : 320 performances en temps réel - STS : Mémorisation en temps réel des régliages des pistes et du processeur de voie, plus de 4 x 608 Styles et plus de 4 repertoires de morceaux
• Styles : Plus de 450 styles pré-chargés en SSD résident librement reconfigurable. Plus de 608 emplacements de styles disponibles. 8 pistes par style, 4 touches d'accès rapide aux réglages et une style performance. Direct disc (plus de 96 Styles) et en mode direct disque dur (plus de 288 Styles). Compatible avec les styles des Series " i " et PA80/60. Enregistrement des styles avec les fonctions : Step Record, Track et Event Edit. Plus de 96 emplacements de User style. Contrôle des styles : 4 variations, 2 fills, 2 intros, 2 e
• Song Play : Crossfader de type XDS entre les deux séquenceurs. Deux séquenceurs avec commandes e à l'écran ou sur un moniteur vidéo externe. Fonction Jukebox. Lecture directe des formats SMF(0&1). Lecture des CD audio et des fichiers MP3 (les deux en

options)

• Séquenceur : Enregistrement rapide (Backing Sequence), fonctions multipistes et enregistrement pas a pas. Toutes fonctions de séquenceur disponible.16 pistes plus de 200000 notes, format SMF natif, lecteur encodeur MP3 (en option) carte optionnelle KORG EXBP-MP3. Lecteur enregistreur de CD audio (en option) carte optionnelle KORG CDRW-1. Fonction disponible à partir de l'OS 2.0
• Songbook : Base de données entièrement Programmable, basée sur les Styles, SMF, Karaoke et fichier MP3 (en option) avec sélection automatique des modes Styles Play et Song Play. liste définissable par l'utilisateur. Option de filtrage.
• Aide : Hypertexte, système d'aide contextuel, multilangue (à partir de l'OS1.5)
• Multi PAD : 4 Pads Assignables + Stop Button
• Contrôles Généraux : Master Volume, Ensemble, Octave Transpose, Master Transpose, Split Point, Style Change, Tracks Volume, Quart de tons et ArabicScale memorisation dans les performances/STS Pédales Fonctions : Damper, Assignable (continuous, Footswich), EC5. Contrôleurs temps réel Joystick(pitch+modulation), potentiamètres assignables, commutateurs assignables, Pad, dial.

* Sorties Analogiques : 2 principales (gauche/mono, droite), 2 sub (1,2), casque

• Sorties Numérique : 1 S/PDIF connexion coaxial (représentant les sorties principales)
• Entrées Analogique : 2 line in, 1 mic avec contrôle du gain, Midi : 2 in, 2 out, (transformable en THRU), fonction Auto-Setup (MIDI Setup)
• USB : connecteur type B (escape) USB ver.1.1
• Sauvegarde des données : sur diskettes (2DD-2HD), disque dur ATA 2.5 pouces, option CD-rw (KORG CDRW-1)
• Ecran : 320x240 Pixels, écran couleur tactile.
• Alimentation : universel 100-240VAC
• Consommation : 35 W
• Dimensions : W :1330mm D :366mm H :136 mm

* Poids : 19.5 Kg

* Accessoires : manuel utilisateur, câble d'alimentation, stand, kit installation CDRW
