MODE D'EMPLOI CML152XW HITACHI

Lisez attentivement les instructions et conservez ce manuel pour d'éventuelles utilisations futures.

Remarque :

• Les informations contenues dans ce manuel peuvent être modifiées sans préavis. Le constructeur n'accepte aucune responsabilité pour les erreurs qui peuvent éventuellement apparaître dans ce manuel.
• Tous droits réservés, y compris ceux de traduction, de reproduction et de duplication (même partielles) par quelque procédé que ce soit.

Marques déposées :

VGA est une marque déposée d'International Business Machines Corporation.

VESA est la marque d'une organisation sans but lucratif, la Video Electronics Standards Association.

Association.

ENERGY STAR® est une marque de l'EPA (Environmental Protection Agency, USA).

Pour une utilisation sûre de ce moniteur

AVERTISSEMENT 32 PRÉCAUTIONS 34

Chapitre 1 - Installation

DÉBALLAGE 35 RÉGLAGE DE L'ANGLE DE VUE 35 INSTALLATION DES CÂBLES 35 RACCORDEMENT À L'ORDINATEUR 36 BRANCHEMENT SUR SECTEUR 37 RACCORDEMENT DU CÂBLE AUDIO 38 INSTALLATION DU MONITEUR LCD 38

Chapitre 2 : contrôles d'affichage

CONTRÔLES UTILISATEUR 39 AJUSTER L'AFFICHAGE DU MONITEUR 40 DESCRIPTION DES FONCTIONS 41

Chapitre 3 - Information technique

SPÉCIFICATIONS 44 TABLE DES FRÉQUENCES STANDARD 46 DÉPANNAGE 47

Précautions ordinaires de sécurité

Avant d'utiliser l'appareil, veuillez lire les précautions de sécurité de manière à en comprendre le contenu.

• Effectuez les démarches en respectant les instructions et les directives énoncées dans ce manuel.
• Respectez tous les avertissements, indiqués sur l'appareil et dans ce manuel, car une négligence sur ce point pourrait provoquer un incendie ou des dégâts à l'appareil.

Symboles

Des indications de sécurité sont expliquées ci-dessous. Elles sont signalées par les termes "Avertissement" et "Précaution", accompagnés d'un symbole graphique. En outre, des détails sont associés à d'autres symboles graphiques.

Avertissement

Ce symbole indique un danger, pouvant entraîner la mort ou une blessure grave.

Précaution

Ce symbole indique un danger, pouvant entraîner une blessure légère ou des dégâts importants à l'appareil.

Risque de décharge électrique

Ce symbole (△) indique qu'il est nécessaire de faire attention. À l'intérieur du symbole (△), un dessin indique par exemple " ".

Démontage interdit

Ce symbole (⊙) indique une action interdite. Par exemple, le dessin de ce symbole-ci (⊙) signifie "Démontage interdit".

Débrancher le cordon secteur à la prise

Ce symbole (•) indique une action nécessaire. Par exemple, le dessin de ce symbole-ci (•) signifie " ". D'autres actions obligatoires peuvent être indiquées.

Maniement et utilisation

Maniez et utilisez l'appareil conformément aux descriptions de ce manuel. Si vous éprouvez un problème lors de l'emploi de l'appareil, mettez-le hors tension, débranchez le cordon d'alimentation et contactez le revendeur chez qui vous avez acheté l'appareil ou un centre de service.

Soins suffisants

Les précautions énoncées sur l'appareil et dans ce manuel ont été soigneusement étudiées, mais des incidents imprévus peuvent survenir.

Lorsque vous manipulez ou utilisez l'appareil, agissez avec prudence et respectez les instructions suivantes.

Chaleur, fumée, odeur ou sons anormaux

Si une anomalie se produit, mettez l'appareil hors tension et débranchez le cordon d'alimentation, car une utilisation continue dans cet état pourrait provoquer un incendie ou une décharge électrique. La zone autour du cordon doit être dégagée pour permettre de le débrancher facilement.

Réparation, modification, démontage

N'essayez pas de démonter, de réparer ou de modifier l'appareil, car ceci pourrait provoquer un incendie ou une décharge électrique.

Orifices d'aération

• Les orifices d'aération ont pour but d'éviter une hausse de la température interne. Ne placez pas d'objets qui pourraient boucher ces orifices et ne placez pas l'appareil dans une baie où les orifices pourraient être obstrués, car la hausse de température interne pourrait

Ne placez pas l'appareil dans une baie où il serait dans une position inclinée, car cela modifierait le passage de l'air par les orifices. La hausse de la température interne pourrait alors

Insertion de corps étrangers

N'introduisez jamais de trombones, épingles ou autres objets métalliques par les orifices de ventilation, car ceci pourrait provoquer un incendie ou une défaillance.

Retrait du couvercle

Ne retirez pas le couvercle de l'appareil, car il renferme de nombreuses pièces sous haute tension qui peuvent être dangereuses.

Objets posés sur l'appareil

Ne posez pas de vases, tasses ou autres récipients contenant un liquide, ni d'épinges, trombones ou autres objets métalliques sur l'appareil, car leur infiltration pourrait provoquer un incendie ou une décharge électrique.

Maniement du cordon d'alimentation

Utilisez le cordon d'alimentation fourni avec l'appareil et veillez aux points suivants. Une utilisation inadéquate du cordon peut provoquer un incendie ou une décharge électrique.

• Ne posez rien sur le cordon.
• Ne tirez pas sur le cordon.
• N'exercez pas de pression sur le cordon.
• Ne pliez pas le cordon.
• N'enroulez pas le cordon.

N'utilisez pas le cordon près d'appareils de chauffage.

Branchement et débranchement

• Lorsque vous branchez ou débranchez le cordon au niveau de la prise secteur, tenez-le par sa fiche. En tirant sur le cordon proprement dit, vous risquez d'arracher la fiche.
• Avant une longue période d'inutilisation, comme avant les vacances, débranchez

pour éviter un incendie.

• Pour éviter une décharge électrique, ne touchez pas avec des mains humides.

Mauvais contact électrique aux prises

Pour éviter un mauvais contact aux prises de courant, pouvant provoquer un incendie, tenez compte des points suivants :

• Insérez la fiche à fond dans la prise.
• Avant de brancher la fiche, vérifiez que de la poussière ne s'y est pas accumulée. N'utilisez pas une prise desserrée ou mal fixée.

Impact et choc

Ne laissez pas tomber, ne cognez pas et ne soumettez pas l'appareil à des chocs, car cela pourrait provoquer un incendie ou une décharge électrique.

Tension électrique

La tension de fonctionnement va de 230 à 240 V. Toute autre tension pourrait provoquer un incendie ou une décharge électrique.

Utilisation de l'adaptateur secteur

Pour éviter une décharge électrique, ne l'utilisez pas avec des mains humides. N'utilisez pas l'adapteur avec un appareil autre que ce moniteur, car cela pourrait provoquer un incendie, une décharge électrique ou endommager l'appareil.

Pour éviter un incendie, n dans un endroit mal ventilé.

Prise à extension

Ne branchez pas plusieurs fiches sur une même prise. Ceci peut provoquer un incendie ou une activation des disjoncteurs, entraînant une perte des données ou des dégâts à l'appareil.

Utilisation en milieu humide ou poussiéreux

N'utilisez pas et ne rangez pas l'appareil dans un endroit poussiéreux ou humide, tel qu'une salle de bain, car cela peut provoquer un incendie ou une décharge électrique.

Variation de température

Transporter l'appareil dans des endroits où la température est très différente peut entraîner une condensation d'humidité à l'intérieur et à l'extérieur de celui-ci. L'utiliser dans cet état peut provoquer un incendie ou une décharge électrique. Laissez reposer l'appareil pendant quelques heures avant de l'utiliser dans un local différent.

Condensateur électrolytique à aluminium

Le condensateur électrolytique utilisé dans l'adaptateur secteur a une durée de vie limitée. Au-delà de cette période (environ 5 ans), remplacez l'adaptateur secteur. Une fuite ou un dessèchement du liquide électrolytique peut provoquer un incendie ou une décharge électrique. Ceci peut aussi entraîner une défaillance de l'appareil.

Dégâts subis par l'écran

• Un liquide peut s'écouler de l'affichage s'il est endommagé. Ne touchez pas ce liquide. En cas de contact sur les mains, lavez-les convenablement. Si du liquide entre en contact avec la bouche ou les yeux, lavez et rincez abondamment, puis consultez immédiatement un médecin.
• Si l'écran, fabriqué en verre, devait se briser, manipulez les fragments avec grand soin pour ne pas vous blesser.

Arêtes métalliques et autres

Lors d'un déplacement de l'appareil, prenez soin de ne pas vous blesser aux arêtes en métal ou en plastique.

Endroits instables

Ne placez pas l'appareil sur une surface inclinée ou instable, car il pourrait tomber et provoquer des blessures.

Câble d'écran

• Disposez le câble de manière qu'il soit hors du passage. Si un câble est accroché, il peut provoquer des blessures et endommager l'appareil raccordé.
• Ne posez pas d'objets pesants sur les câbles et ne placez pas ceux-ci près d'une source de chaleur, car ils pourraient se briser et endommager les appareils raccordés.

Support

Pour ajuster l'angle de l'écran, déplacez-le lentement en le tenant des deux mains en haut à gauche et à droite. Il risquerait de tomber en le déplaçant d'une seule main. Pour éviter de vous coincer les doigts, ne placez pas les mains près du support lorsque vous ajustez l'angle du support de l'écran.

Fatigue des yeux

Lors d'un travail continu face à l'écran, utilisez un éclairage compris entre 300 et 1000 lux. Après chaque heure de travail, reposez-vous 10 à 15 minutes pour éviter une fatigue excessive des yeux.

Élimination de l'appareil

Pour vous débarrasser de l'appareil, consultez le revendeur chez qui vous l'avez acheté ou conformez-vous aux lois et règlements locaux.

Parasites électroniques

Si cet appareil est utilisé à proximité d'autres dispositifs électroniques, des interférences mutuelles peuvent se produire. Des parasites peuvent perturber la réception de radios ou de téléviseurs. Dans ce cas, essayez ce qui suit :

• Placez cet appareil aussi loin que possibl
• Changez l'orientation de l'antenn
• Utilisez une prise électrique différente.

Rangement de l'emballage en plastique

Conservez de l'appareil hors de portée des enfants, car il pourrait provoquer un étouffement.

Déballage

Avant de déballer votre moniteur, préparez un espace de travail approprié pour votre moniteur et votre ordinateur. Vous aurez besoin d'une surface stable et propre près d'une prise murale. Assurez-vous également que le moniteur LCD a un espace suffisant autour de lui pour la circulation de l'air. Bien que le moniteur LCD utilise très peu de courant, une certaine ventilation est quand même nécessaire pour éviter que le moniteur LCD ne devienne trop chaud.

Après avoir déballé le moniteur LCD, assurez-vous que les articles suivants sont inclus dans le carton :

Moniteur LCD Câble de signal PC - moniteur 1,5 m Câble audio de 1,5 m avec prise stéréo Cordon d'alimentation 1,8 m Manuel d'utilisation Adaptateur secteur

Si vous vous apercevez que l'un de ces articles manque ou semble endommagé, contactez immédiatement votre revendeur.

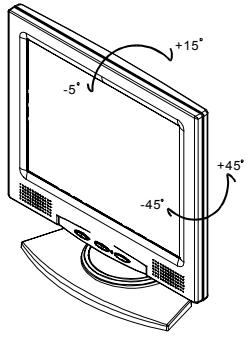

Réglage de l'angle de vue

Le moniteur LCD a été conçu de telle façon que l'utilisateur puisse avoir un angle de vue confortable. Le réglage de l'angle peut être ajusté de la manière suivante : vers le haut ou le bas (-5° à +15°) et vers la droite ou la gauche (-45° à +45°).

Attention

Ne forcez pas le moniteur LCD au-delà de ses limites maximales dans les quatre directions. En essayant quand même, vous risquez d'abîmer le moniteur et son pied.

Installation des câbles

Suivez ces instructions pour installer les câbles.

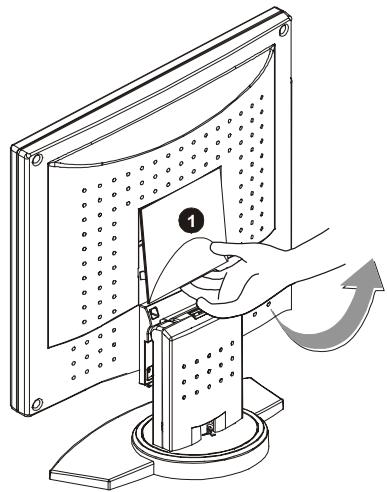

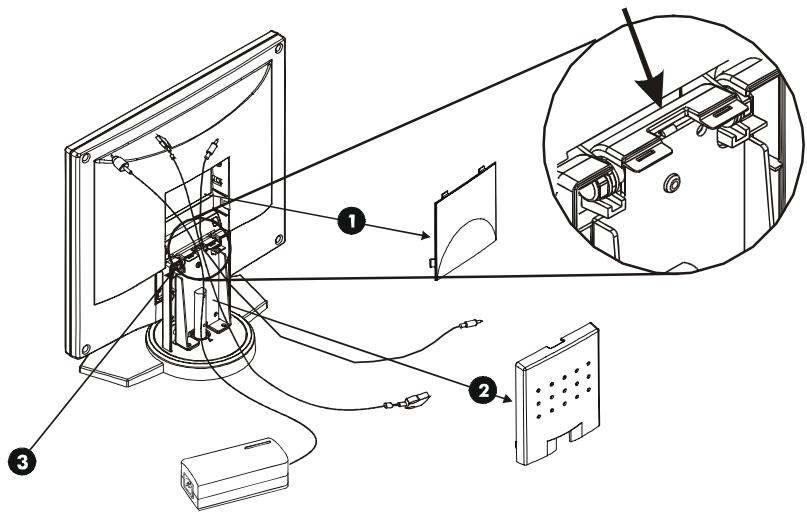

1. Retirez le panneau arrière (voir 1) du moniteur.

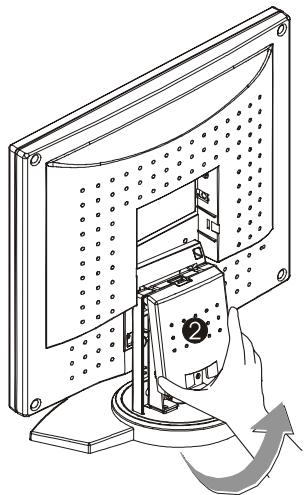

2. Retirez le panneau du cou (voir 2) du pied.
3. Placez le câble de signal, le câble d'alimentation et le câble audio dans les rainures correspondantes.

Raccordement à l'ordinateur

1. Éteignez l'ordinateur et le moniteur LCD.
2. Connectez une extrémité du câble de signal à la prise du Moniteur LCD.
3. Connectez l'autre extrémité du câble de signal au port VGA du PC.
4. Assurez-vous que les deux connexions sont bien fixées.

Attention

Cet appareil doit être connecté à un câble vidéo standard pour être en règle avec les règlements de la FCC.

Un câble avec noyau en ferrite est inclus avec le moniteur LCD.

Cet appareil ne sera pas conforme aux règlements de la FCC si un câ n'est pas utilisé.

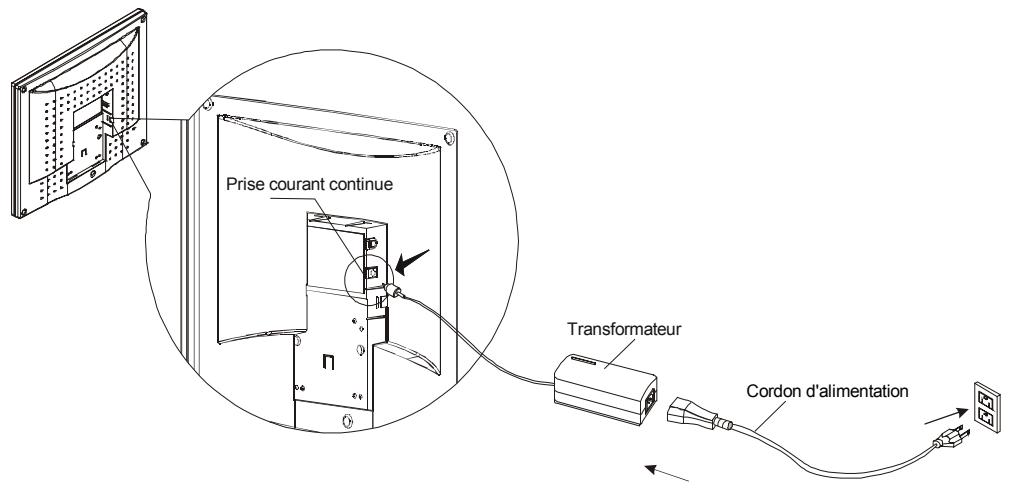

Branchement sur secteur

1. Reliez le câble d'alimentation au transformateur.
2. Branchez le connecteur CC de l'adaptateur CA à la prise d'alimentation CC du moniteur.
3. Branchez le cordon d'alimentation.

Attention

Pour plus de protection, branchez un "protecteur de surtension" entre le transformateur et la prise murale pour éviter que de soudaines variations de tension n'atteignent le Moniteur LCD. Les pics de surtension sont nuisibles pour votre moniteur.

Raccordement du câble audio

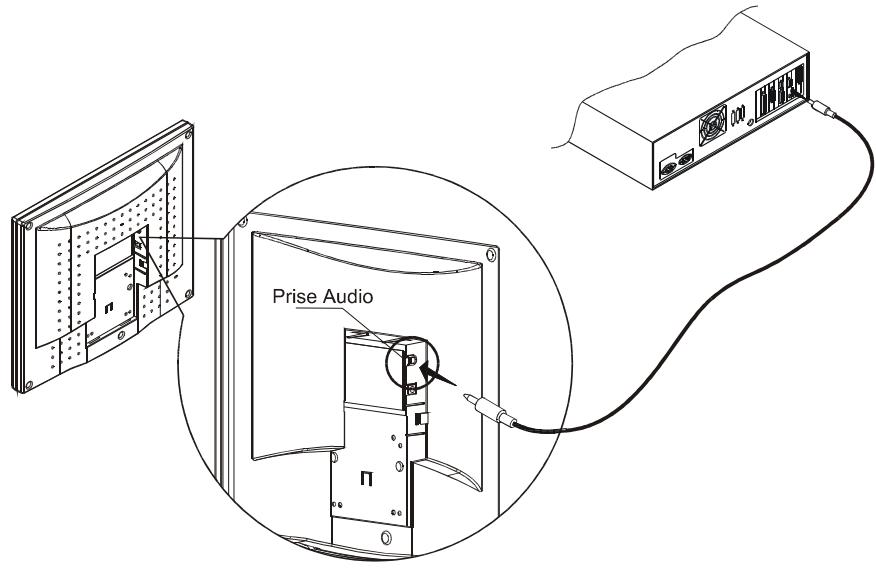

1. Branchez le câble audio à la ligne de sortie "LINE OUT" de la carte audio de votre ordinateur ou au lecteur de CD-ROM.
2. Branchez l'autre bout du câble audio à la ligne d'entrée "LINE IN" du moniteur LCD.

Installation du moniteur LCD

1. Assurez-vous que le transformateur est relié au moniteur LCD.
2. Allumez l'interrupteur d'alimentation du Moniteur LCD situé sur l'encadrement du moniteur.

Système de gestion de l'alimentation

Ce Moniteur LCD est conforme au projet VESA DPMS (version 1.00). Le projet VESA DPMS fournit quatre modes d'économie d'énergie grâce à la détection des signaux de synchronisation horizontale ou verticale. Reportez-vous à la section Gestion de l'alimentation des Spécifications au Chapitre 3.

Quand le moniteur LCD est en mode d'économie d'énergie ou s'il détecte une fréquence incorrecte, l'écran devient blanc et la diode indicatrice d'alimentation devient orange.

Contrôles utilisés

Une description de chacun des indicateurs et boutons de contrôle des fonctions du Moniteur LCD est donnée ci-dessous :

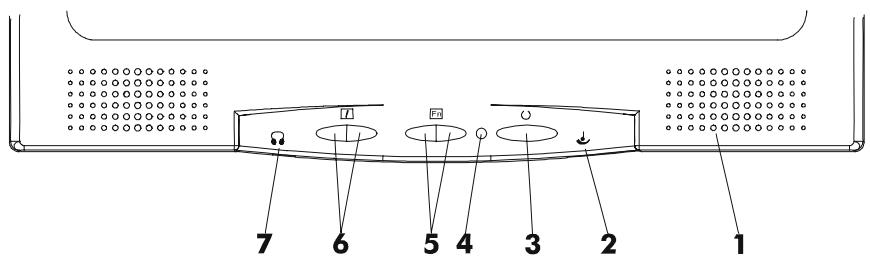

1	Haut-parleurs stéréo	Sortie audio stéréo du PC.
2	Contrôl du volume du haut-parleur	Augmenter le volume — Tournez le bouton dans le sens des aiguilles d'une montre.Diminuer le volume — Tournez le bouton dans le sens inverse des aiguilles d'une montre.
3	Interrupteur d'alimentation continue	Appuyez sur l'interrupteur pour allumer ou éteindre le moniteur.
4	Indicateur d'alimentation continue	L'indicateur LED s'allume vert — Le moniteur est allumé.L'indicateur LED s'allume d'une couleur fonçée — Le moniteur est étéint.L'indicateur LED s'allume jaune — le moniteur LCD est en mode "contrôle d'énergie".
5	Boutons de sélection des fonctions	Appuyez sur le bouton de contrôle gauche ou croite pour sélectionner le menu OSD (Affichage à l'écran).
6	Boutons de contrôle des régliages	Appuyez sur le bouton gauche pour diminuer le réglage OSD et appuyez sur le bouton droit pour augmenter le réglage OSD.
7	Prise pour écouteurs externes	Les hauts-parleurs du moniteur seront désactivé lors de l'utilisation d'écouteurs ou de haut-parleurs externes.

Ajuster l'affichage du moniteur

Le moniteur a quatre touches de fonction pour faire une sélection entre les fonctions montrées dans le menu OSD. En utilisant l'OSD, ajuster et sélectionner les paramètres de l'affichage devient simple et rapide.

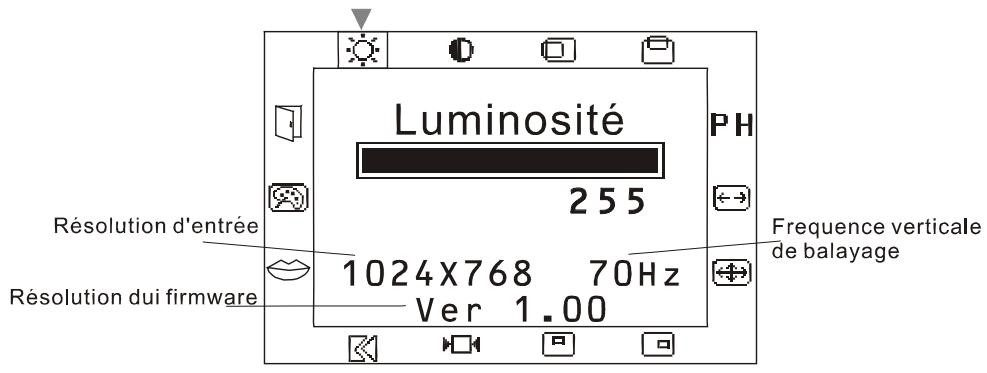

Le menu de fonction OSD

Pour accéder au menu principal de l'OSD, appuyez simplement sur une des touches de sélection de fonction, et le menu s'affichera comme montré ci-dessous :

Continuez à appuyer sur les touches de sélection de fonction pour parcourir les différents éléments du menu.

Attention

La version du firmware peut être mise à jour, tandis que le numéro de version affiché dans tous les menus OSD restera toujours le même que dans la version 1.00.

Règle le niveau de luminosité de l'affichage. Vous pouvez choisir entre 256 gradations de luminosité (de 0 à 255).

Contraste

Réglez le niveau de contraste de l'affichage.

Vous pouvez CHOISIR entre 100 gradations de contraste (0 jusqu'à 99).

Position horizontale

Réglez la position horizontale de l'affichage.

Position verticale

Réglez la position verticale de l'affichage.

Phase

Règle la clarté et la focalisation de l'affichage de l'écran.

Vous pouvez choisir entre 32 gradations (de 0 à 31) de clarté et de focalisation.

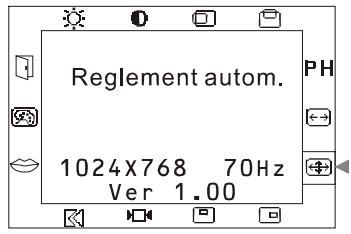

Horloge

Cette fonction permet de suivre la fréquence et d'ajuster l'affichage pour une meilleure stabilité et clarté. La valeur de l'horloge peut être augmentée de 64 incréments. Le nombre d'incréments dont la valeur de l'horloge peut être diminuée dépend de la fréquence d'entrée.

Réglage automatique

Cette fonction ajustera automatiquement la taille de l'affichage pour remplir tout l'écran.

Attention

Si après l'ajustement automatique (Auto Adjustment), le moniteur reçoit un signal sans cadre d'écran, le moniteur peut afficher une image de mauvaise dimension ou mal positionnée.

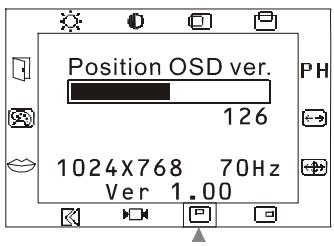

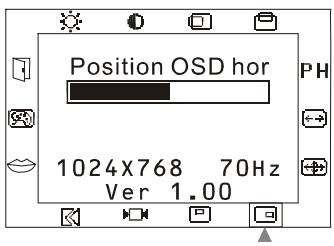

OSD Position Horizontale

Cette fonction règle la position horizontale du menu OSD.

Cette fonction règle la position verticale du menu OSD.

Texte graphique

Cette fonction vous permet de choisir entre un affichage de haute qualité pour les graphiques ou un affichage de haute qualité pour le texte. Vous pouvez sélectionner la résolution à 640x400 ou à 720x400. Reportez-vous à la table des "Fréquences Standards" au chapitre 3 pour obtenir des informations sur les différentes fréquences d'affichage.

Remettre défaut

Cette fonction restaure les paramètres aux valeurs prédéfinies en usine.

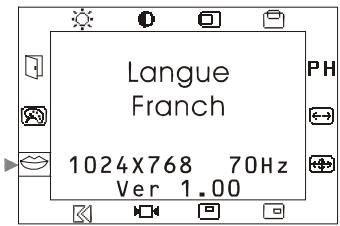

Réglez la langue du menu OSD. Vous pouvez choisir entre cinq langues différentes : Anglais / Allemand / Français / Espagnol / Italien. Appuyez sur les touches de commande de réglage pour choisir la langue.

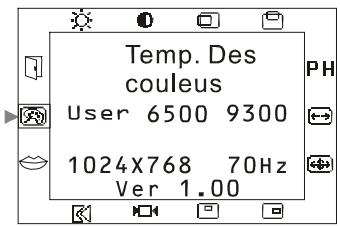

Température des couleurs

Appuyez sur le bouton (+/-) pour sélectionner différentes températures de couleur. Consultez le diagramme ci-dessous pour les fonctions et leur description. Note : Lorsque vous utilisez les températures de couleur 6500°K ou 9300°K, le réglage du contraste sera désactivé et le message "Impossible de changer" apparaîtra sur le menu OSD.

Icon	Function	Description
6500	Températures de couleur au coordonnée CIE 6500 K	Règle la temperature de couleur au coordonnée CIE à 6500 K
9300	Températures de couleur au coordonnée CIE 9300 K	Règle la temperature de couleur au coordonnée CIE à 9300 K
Usager	Voues pouvezCHOISIR entre trois couleurs (rouge, vert et bleu) sur le menu OSD.	Réglez la température de couleur CIE, définie par l'utilisateur.

Sauvegarde + sortie

Enregistre la valeur du paramètre et ferme le menu OSD.

Panneau LCD

Taille	15.0" (43 cm)
Type d'affichage	Matrix Active couleur TFT LCD
Resolution	1280 x 1024
Pas d'affichage	1024 x (RGB) x 768
Aire d'affichage (mm)	304 x 228 (H x V)
Couleur d'affichage	262K
Luminosité	200 cd/m2(typique)
Contraste	250:1 (typique)
Temps de réponse	(40 + 10) ms (typique)
Tension de la lampe	640 Vrms (typique)
Courant de la lampe	6.0 mA rms. (typique)
Angle de vue Vertical:	-40° ~ +45°
Angle de vue Horizontal:	-60° ~ +60°

Signal d'entrée	RVB analogue 0.7. Vp-p
Impédance d'entrée	75 ohm ±2%
Polarité	Positive
Amplitude	0 - 0.7 +/- 0.05 Vp
Modes multiples supportés	Fréquence horizontal: 24 ~ 61 kHz
Fréquence verticale : 56 ~ 75 Hz

Courant

Interrupteur ON/OFF avec indicateur LED.

OSD

Luminosité	Numérique
Contraste	Numérique
Position horizontal	Numérique
Position verticale	Numérique
Phase	Numérique
Horloge	Numérique
Réglage du mode d'affichage réglages en mémoire	Utilise une EEPROM pour enregistrrer les
Format de l'OSD	20 caractères × 9 rangées

Gestion de l'alimentation

Mode	Power Consumption*	AC Input	Couleur du LED
Allumé	54W maximun	240 Alternant	Vert
Standby**	5W maximun	240 Alternant	Jaune
Suspendu**	5W maximun	240 Alternant	Jaune
Eteint**	5W maximun	240 Alternant	Jaune
Alimentation continue	5W maximun	240 Alternant	Eteint
Déconnecté	5W maximun	240 Alternant	Jaune: Suspendu; Attente; eteint, Eteint : Eteint, DC Power OFF

• Conformité aux exigences du projet VESA DPMS mesurée du côté alimentation secteur du transformateur. Les états attente, suspendu et éteint n'incluent pas l'alimentation de la partie audio.

Synchronisation de l'entrée

Signal de synchronisation horizontal et vertical séparée, compatible TTL. Polarité positive et négative.

Plug & Play : supporte les fonctions VESA DDC1 et DDC2B.

Connexions externes

Alimentation : Entrée +12 Vcc / 3,33 A min. du transformateur

Câble vidéo 1,5 m avec connecteur VGA D-Sub 15 broches

Câble audio 1,5 m avec prise stéréo pour reproduction

En fonctionnement

Température : 5 °C à 40 °C / 41 °F à 104 °F

Humidité relative : 20 % à 80 %

Stockage ou transport

Température : -20 °C à 60 °C / -4 °F à 140 °F

Humidité relative : 5 % à 85 %

Alimentation (transformateur alternatif)

Tension d'alimentation : Monophasé, 100~240 V alternatif, 50/60 Hz.

Courant d'alimentation 1,5 A maximum.

Dimensions et poids

Dimensions : 380 (L) x 387 (H) x 178 (P) mm

Poids Net 5.0 kg

Poids Brut 7.0 kg

6 1 5 10	Signale		Signale
	Broche	Description	Broche	Description
	1	Rouge	9	+5V
	2	Vert	10	masse numérique
	3	Bleu	11	masse numérique
	4	Pas de Broche	12	SDA
	5	masse numérique	13	Hsync
	6	Rtn Rouge	14	Vsync
	7	Rtn Rouge	15	SCL
	8	Rtn Rouge

Table des fréquences standard

Si la synchronisation sélectionnée ne se trouve pas dans le tableau ci-dessous, le moniteur LCD utilisera la synchronisation la plus appropriée.

Resolution	Freq. H. (KHz)	Freq. V. (Hz)	Freq. Pixel (MHz)	H/V Sync. Polarité	Mode
640 x 350	31.469	70.087	25.175	+/-	VGA-350
640 x 400	24.830	56.420	21.050	-/-	NEC PC9801
640 x 400	31.469	70.087	25.175	-/+,-/	VGA-400-GRAPH NEC PC9821
640 x 480	31.469	59.940	25.175	-/-	VGA-480
640 x 480	37.861	72.809	31.500	-/-	VESA-480-72Hz
640 x 480	37.500	75.000	31.500	-/-	VESA-480-75Hz
720 x 400	31.469	70.087	28.322	+/-	VESA-400-TEXT
800 x 600	35.156	56.250	36.000	+/+	SVGA
800 x 600	37.879	60.317	40.000	+/+	VESA-600-60 Hz
800 x 600	48.077	72.188	50.000	+/+	VESA-600-72 Hz
800 x 600	46.875	75.000	49.500	+/+	VESA-600-75 Hz
1024x 768	48.363	60.004	65.000	-/-	XGA
1024x 768	53.964	66.132	71.664	+/+	COMPAQ-XGA
1024x 768	56.476	70.069	75.000	-/-	VESA-768-70 Hz
1024x 768	60.023	75.029	78.750	+/+	VESA-768-75 Hz

(1) Les modes 640 x 350, 640 x 400 et 720 x 400 ne peuvent pas être étendus et ne pourront pas occuper tout l'écran dans la direction verticale. (2) Si la résolution d'entrée n'est pas 1024 x 768, l'image sera agrandie jusqu'à 1024 x 768 points avec le moteur d'échelle. Après l'agrandissement du mode 640 x 350,

Ce moniteur LCD a été préréglé en usine avec des fréquences standards VGA. Étant données les différences de fréquences entre les différentes cartes VGA sur le marché, l'utilisateur peut parfois rencontrer un affichage instable ou peu clair quand un nouveau mode d'affichage ou une nouvelle carte VGA sont choisis.

Attention

Consultez le chapitre 3 pour une liste des modes supportés par ce Moniteur LCD.

1. Mettez l'ordinateur dans l'état "Arrêt de Windows".
2. Contrôlez l'écran pour voir s'il n'y a pas de lignes verticales foncées. Si vous voyez des lignes verticales foncées sur l'écran, utilisez la fonction "Clock (en augmentant ou diminuant) jusqu'à ce que les lignes disparaissent.
3. Utilisez maintenant la fonction "Phase l'écran du moniteur jusqu'à ce que vous ayez l'affichage le plus clair.
4. Cliquez sur "Non" dans l'état "Arrêt de Windows" et retournez à l'environnement normal de l'ordinateur.

l'écran LCD, effectuez les réglages suivants :

1) Assurez-vous que l'indicateur d'alimentation du moniteur LCD est allumé, que toutes les connexions sont bien branchées et que le système fonctionne avec la synchronisation correcte. Référez-vous au Chapitre 3 pour plus d'informations à propos de la synchronisation. 2) Éteignez le moniteur LCD et allumez-le de nouveau. Appuyez une fois sur la touche de sélection de commande droite et ensuite appuyez plusieurs fois sur la touche de commande de réglage gauche ou celle de droite. S'il n'y a toujours pas d'affichage, appuyez plusieurs fois sur la touche de commande de réglage gauche. 3) S'il n'y a pas encore d'affichage sur l'écran, branchez votre système PC avec un autre moniteur CRT externe. Si votre système fonctionne correctement avec ce moniteur CRT, mais pas avec le moniteur LCD, et que l'indicateur LED d'alimentation du moniteur LCD clignote, la synchronisation de sortie de la carte VGA de votre ordinateur peut être hors de la plage supportée par le moniteur. Dans ce cas, changez le mode de synchronisation (voir tableau) ou remplacez la carte VGA et répétez les étapes 1 et 2.

Si vous choisissez une synchronisation de sortie qui est hors de l'éventail du moniteur LCD (Horizontal : 24~61 kHz et vertical : 56~75 Hz), l'OSD affichera le message "Input Signal Out of Range". Dans ce cas, vous devez désigner un mode qui est supporté par le moniteur LCD.

Si le moniteur ne reçoit pas de signal d'entrée ou reçoit le signal DPMS (signal d'économie d'énergie) de l'ordinateur, le moniteur affichera d'abord le message "No Input Signal" et ensuite s'éteindra.

Hitachi, Ltd. Tokyo, Japan

Email : [e-mail]
