| Type de produit | Écran d'ordinateur CRT 21 pouces |
| Marque | HITACHI |
| Modèle | CM803ET |
| Taille diagonale | 21 pouces (533 mm) |
| Résolution maximale | 1600 x 1280 pixels |
| Fréquence horizontale | 31 - 115 kHz |
| Fréquence verticale | 50 - 160 Hz |
| Pas de masque | 0,22 mm (horizontal) |
| Signal d'entrée vidéo | Analogique 0,7 V p-p, synchronisation séparée H/V ou composite, ou sync sur vert |
| Consommation électrique | 130 W nominal, veille < 30 W, arrêt ~4 W |
| Alimentation | 100-120 / 200-240 V AC, automatique |
| Dimensions (avec socle) | 488 x 474 x 534 mm |
| Poids | 33 kg |
| Température de couleur | Préréglages : 9300K, 6500K, 5000K, réglage utilisateur (USER) |
| Fonctions principales | Balayage multi-fréquence, contrôle numérique de l'image (taille, position, géométrie), contrôle numérique des couleurs, économie d'énergie (VESA DPMS), détection automatique des signaux, réduction de moiré, Plug & Play (DDC1/2B), démagnétisation automatique et manuelle |
| Type de tube | CRT à masque Invar, traitement anti-reflets et antistatique |
| Entretien et nettoyage | Nettoyer l'écran avec un chiffon doux et de l'eau ou un solvant à base d'alcool. Ne pas utiliser de nettoyants abrasifs ou contenant de l'ammoniaque. Nettoyer le boîtier avec un chiffon légèrement humide. |
| Sécurité | Ne pas ouvrir le coffret (haute tension). Débrancher l'alimentation avant manipulation. Éviter les champs magnétiques à proximité. Attendre 5 secondes avant de rallumer. |
FOIRE AUX QUESTIONS - CM803ET HITACHI
Questions des utilisateurs sur CM803ET HITACHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran d'ordinateur au format PDF gratuitement ! Retrouvez votre notice CM803ET - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CM803ET de la marque HITACHI.
MODE D'EMPLOI CM803ET HITACHI
Les informations contenues dans ce manuel peuvent être modifiées sans préavis. Le constructeur n'accepte aucune responsabilité pour les erreurs qui peuvent éventuellement apparaître dans ce manuel.
Sommaire
CHARACTERISTIQUES 68 PRECAUTIONS. 68 INSTALLATION 70 RÉGLAGES STANDARD 74 UTILISATION. 75 SYSTÉME D'ÉCONOMIE D'ENERGIE 81 PLUG & PLAY 81 SPécifications 82
VGA est une marque déposée d'International Business Machines Corporation.
Apple et Macintosh sont des marques déposées d'Apple Computer, Inc.
VESA est la marque d'une organisation sans but lucratif, la Video Electronics Standards Association.
Association.
Energy Star est une marque de l'EPA (Environmental Protection Agency, EPA).
Le moniteur couleur HITACHI offre les caractéristiques suivantes.
Très haute précision d'image et excellent contraste
Mise au point très précise et contraste élevé, écran plat anti-reflets, circuit de mise au point dynamique, verre teinté et masque INVAR. Toutes ces caractéristiques permettent d'obtenir une mise au point extrêmement précise et un contraste très élevé afin de réduire la fatigue oculaire.
Balayage multi-fréquence
Grâce au balayage automatique et au réglage automatique, cet appareil s'adapte à une vaste gamme de fréquences de balayage et à de nombreuses utilisations.
Fonction de contrôle d'image numérique
La taille, la position, le réglage des coins, le réglage en trapèze et en parallélogramme et le réglage de la rotation, des coins droits et de l'affichage droit en trapèze et en parallélogramme peuvent être réalisés au moyen de commandes numériques.
Le réglage géométrique défini peut être mémorisé pour différentes fréquences H/V. Des fonctions, prédéfinies, basées sur un microprocesseur, peuvent mémoriser 26 jours de réglages géométriques dont le réglage usine standard.
Fonctions numériques de contrôle couleur
L'équilibre entre le rouge, le vert et le bleu est régulable par commande numérique. Le réglage de couleurs choisi peut être mémorisé et rappelé à l'aide du bouton de sélection de couleur.
Système d'économie d'énergie
L'agence américaine pour la protection de l'environnement (EPA, Environmental Protection Agency) a lancé un programme baptisé "Energy Star" dont l'objet est d'inciter les constructeurs à mettre en œuvre dans leurs produits une fonction d'économie d'énergie. Cette fonction permet à un équipement de passer à un état de faible consommation lorsqu'il n'est pas utilisé. Le moniteur couleur Hitachi est équipé d'un mode "veille" correspondant à une faible consommation électrique, conformément aux normes édictées par l'EPA dans son programme "Energy Star".
Voir la section "SYSTEME D'ECONOMIE D'ENERGIE" pour davantage d'informations.
Il s'agit d'une fonction d'affichage qui permet d'accéder directement aux différentes opérations de réglage à partir du panneau avant.
Réduction du moiré
Ce moniteur est équipé d'une fonction de réduction du moiré horizontal et vertical.
Plug & play
Ce moniteur est conforme à la norme VESA DDC1/2B lorsqu'il est utilisé avec un ordinateur conformé à VESA DDC (Display Data Channel)
NE retirez JAMAIS le coffret arrière!
Le coffret arrière doit uniquement être retiré par un technicien autorisé. Ce moniteur couleur contient en effet des composants de tension élevée.
Attention à l'électricité statique présente à la surface de l'écran!
Pour éviter tout risque d'électrocution due à l'électricité statique présente à la surface de l'écran, débranchez le cordon d'alimentation au moins 30 secondes après avoir éteint le moniteur.
Attention au magnetisme!
Lorsque le moniteur est mis sous tension ou le bouton "Degauss" enclenché, l'écran est démagnétisé pendant environ 10 secondes.
Cette opération génère un champ magnétique important autour du carter avant qui peut affecter les données stockées sur des bandes ou des disques magnétiques proches. Placez les appareils d'enregistrement magnétiques ainsi que les bandes et les disquettes, à l'écart de ce moniteur.
Évitez d'allumer et d'éteindre le moniteur à intervalles TROP rapprochés!
N'allumez pas et n'eteignez pas le moniteur à des intervalles trop rapprochés. Vous risquez de provoquer le brouillage des couleurs ou la détérioration de l'affichage.
A pour une isolation complète, retirez le CORDON d'alimentation!
Pour une isolation complète par rapport à la source d'alimentation, retirez le cordon d'alimentation du moniteur ou de la prise murale.
Éclairage ambiant
Afin de réduire la fatigue oculaire, évitez le rayonnement direct du soleil ou de l'éclairage de la pièce sur l'écran.
A PROPOS de l'entretien
La surface de ce moniteur a subi un traitement anti-reflets et anti-électrostatique. Utilisez de l'eau ou un solvant à base d'alcool avec un chiffon doux tel que de la gaze pour nettoyer la surface de l'écran. N'utilisez jamais de nettoyants abrasifs pour vitres contenant de l'ammoniaque à forte concentration ou des produits chimiques puissants car ils endommageraient l'écran. Nettoyez le coffrage et les boutons de réglage avec un chiffon doux légèrement humide. N'UTILISEZ PAS de vaporisateurs, de solvants ou de nettoyants abrasifs.
FAITES attention au branchement du CORDON d'alimentation
Avant de brancher la prise mâle du cordon d'alimentation sur une prise murale de tension correcte, vérifie que la partie de ce cordon qui se trouve au niveau de la connexion est propre (c'est-à-dire qu'il n'y a pas de poussière). Ensuite, enfoncez fermement la prise mâle de ce cordon dans une prise murale afin d'éviter tout risque de choc électrique ou d'incendie.
Cet équipement utilise les systèmes de protection électrique du bâtiment ou il est installé pour l'isolation contre les courts-circuits ou les surtensions. Voir le tableau qui suit pour la localisation et le nombre adéquats de systèmes de protection du bâtiment.
Systèmes de protection en équipement monophasé ou sous-ensembles.
| Protection contre | nombre minimum de fusibles ou de pôles de coupe-circuit | Localisation | |
| Équipement à connecter à des SYSTÉMES D'ALIMENTATION dont le fil de masse est facilement identifiable. | Problèmes de masse | 1 | les deux conducteurs |
| Surtension | 1 | L'un des deux conducteurs | |
| Équipement à connecter à toute alimentation, y compris les systèmes d'alimentation informatiques et alimentations avec prises réversibles. | Problèmes de masse | 2 | les deux conducteurs |
| Surtension | 1 | les deux conducteurs |
Vérifiez que les systèmes de protection du bâtiment correspondant aux conditions indiquées dans ce tableau avant d'installer le moniteur.

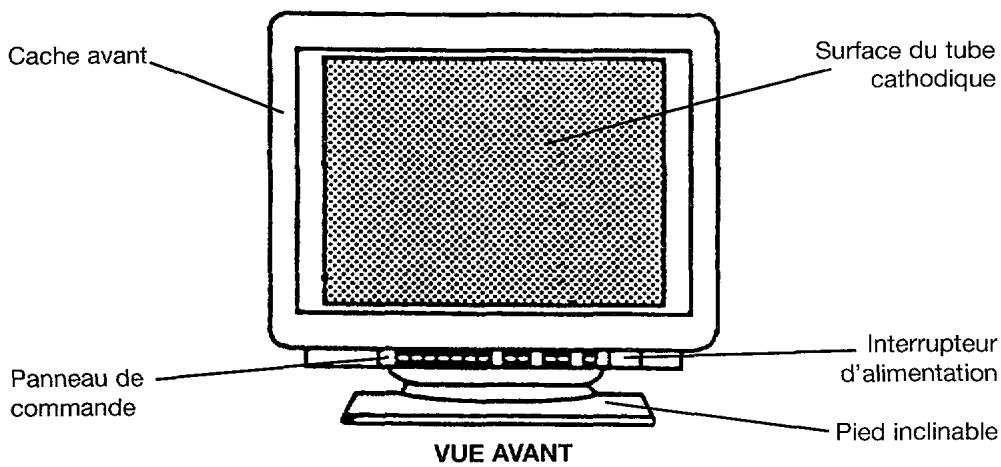

Installation
Installez le moniteur comme indiqué ci-après en prenant soin de respecter la sécurité.
1. Installation
Installez le moniteur sur une base horizontale.
Installez l'unite dans un environnement adequat!
N'EXPOSEZ PAS le moniteur à la pluie ou à l'humidité afin d'éviter toute électrocution ou risque d'incendie. Ce moniteur est destiné à être utilisé dans un environnement de bureau. Évitez les vibrations, les poussières et les gaz corrosifs.
Placez le moniteur dans un endroit bien ventile!
NE COUVREZ PAS le moniteur et ne placez aucun objet contre l'une des surfaces ventilées (que ce soit au-dessus, à droite, à gauche, à l'arrière ou sous le moniteur). Des orifices de ventilation sont placés sur tous les côtés du coffret arrière afin d'éviter toute élevation de température.
Placez le moniteur a l'ecart des sources de chaleur!
NE PLACEZ PAS le moniteur sous le rayonnement direct du soleil ou près d'appareils de chauffage.
Attention aux CHAMPS magnetiques!
Ne placez pas d'aimant, de système de haut-parleur, de lecteur de disquettes, d'imprimante, ou d'appareil capable de générer un champ magnétique auprès du moniteur. Un champ magnétique peut provoquer le brouillage des couleurs ou la distorsion de l'affichage.

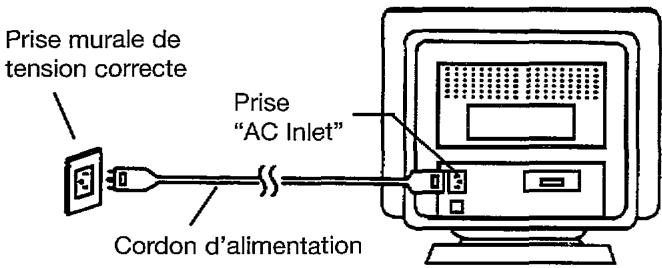

2. Connexion du cordon d'alimentation
- Vérifiez que le cordon d'alimentation est conforme aux normes de sécurité du pays dans lequel vous utilisez le moniteur.
- Branchez le connecteur d'un cordon d'alimentation dans la prise "AC Inlet" du moniteur.
- Branchez la prise mâle du cordon d'alimentation dans une prise murale de tension correcte.

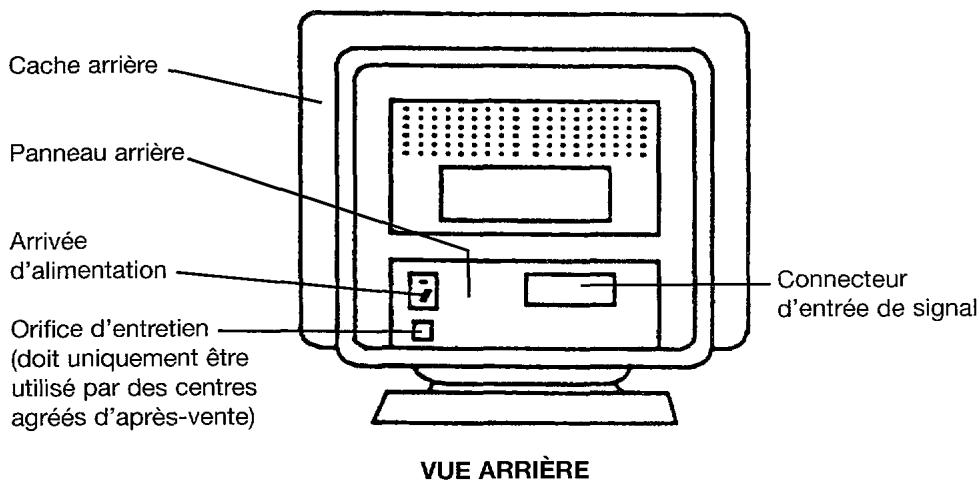

VUE ARRIERE
En Europe, utilisez un cordon d'alimentation conforme aux normes européennes. Pour un courant nominal allant jusqu'à 6 ampères, le cordon d'alimentation doit être au moins de type H05VV-F 3G 0,75 mm² ou H05VVH2-F 3G 0,75 mm².
Aux USA et au Canada, utilisez un cordon d'alimentation UL LISTED/CSA "LABELLED" ou "CERTIFIED" correspondant aux specifications suivantes :
Puissance nominale : minimum 125 V, 7 ampères Longueur : maximum 3,1 m Type : SVT ou SJT
Type de prise : NEMA 5-15P, Fiches parallèles, avec masse, 125 V, 15 A
Le non-respect de ces normes peut entraîner des risques d'incendie ou d'électrocution.
Si un cordon d'alimentation est fourni avec le moniteur, c'est ce cordon qui doit être utilisé. Utilisez uniquement des prises de tension appropriées et reliées à la terre, 100 - 120 V pour les USA, le Canada etc. 200 - 240 V pour l'Europe, etc. (Ce moniteur se règle automatiquement sur la tension d'entrée 100 - 120 / 200 - 240 V.) La prise secteur doit être proche du moniteur et facilement accessible.

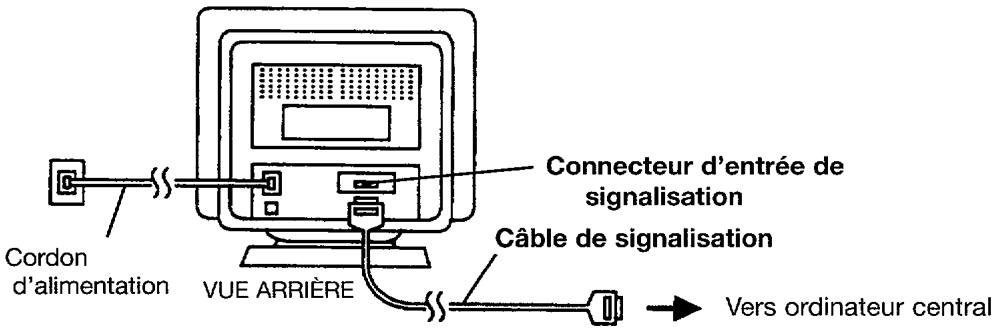

3. Connexion du câble de signalisation
- Branchez le connecteur d'un câble de signalisation sur le connecteur des signaux du moniteur, en vérifiant que cet ensemble convient parfaitement. Serrez ensuite à fond les vis du boîtier du connecteur.
- Branchez un autre connecteur du câble de signalisation sur l'ordinateur central.
- Vers l'ordinateur central sur les modèles CM803ET. Utilisez un cable de signalisation muni du connecteur D-Sub de type 13W3.

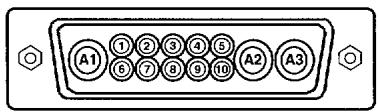

Bornier (rattaché à terre châssin) Connecteur D-Sub de type 13W3
| Broche N° | Signal | Broche N° | Signal | Broche N° | Signal |
| A1 | Rouge Video | 1 | Terre | 6 | Sync. H (ou H/V) |
| A2 | Vert video(Synchronisation optionnelle) | 2 | Synchronisation V[VCLK] | ||
| 3 | Donnéesbi-directionnelles[SDA] | 7 | Terre | ||
| 8 | Terre | ||||
| A3 | Bleu video | 4 | Données horloge {SCL}[SCL] | 9 | Terre |
| 5 | Pas de connexion | 10 | Terre |
Pour les modèles CM802E et CM802ET, utilisez un câble de signalisation muni du connecteur à 15 broches D-Sub.
Bornier (rattaché à terre châssis)

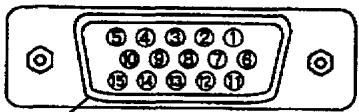

Connecteur à 15 broches Mini D-Sub
| Broche N° | Signal | Broche N° | Signal | Broche N° | Signal |
| 1 | Rouge video | 6 | Rouge terre | 11 | Pas de connexion |
| 2 | Vert video (Synchronisation optionnelle) | 7 | Vert terre | 12 | Données bi-directionelles [SDA] |
| 3 | Bleu video | 8 | Bleu terre | 13 | Synchronisation horizontalle (ou H/V composite) |
| 4 | Pas de broche | 9 | Pas de connexion | 14 | Synchronisation verticalle [VCLK] |
| 5 | Pas de connexion | 10 | Terre | 15 | Données horloge [SCL] |
Si la carte des graphiques fournit plusieurs types de signaux de synchronisation, le moniteur désigne automatiquement le type requis en respectant l'ordre de priorité du tableau suivant.
| Type de signal de sync. | Priorité |
| Sync. H,V séparées | 1 |
| Sync. H,V composite | 2 |
| Sync. sur vert Video | 3 |
4. Mise sous tension
Mettez d'abord le moniteur sous tension, puis l'ordinateur.
Consultez, à la page 75, la section intitulée “MISE SOUS TENSION/HORS TENSION”.
Remarque
- Après avoir mis le moniteur hors tension, attendez au moins 5 secondes avant de le remettre sous tension.
Si vous ne respectez pas cet intervalle de 5 secondes minimum, le moniteur peut fonctionner de façon inhabituelle.
Si l'image n'apparaît pas, mettez le moniteur hors tension, vérifiez ce qui suit, et attendez au moins 30 secondes avant de le remettre sous tension.
Vérifiez l'interrupteur d'alimentation de l'ordinateur, la connexion du cordon d'alimentation, la connexion du câble de signalisation et le signal de synchronisation en entrée.
Si après la mise sous tension, la couleur n'est pas de bonne qualité, attendez environ 10 minutes puis appuyez sur le bouton "Degauss".
Reglages standard
Des fonctions prédéfinies, basées sur microprocesseur, peuvent mémoriser 26 jours de réglages géométriques, y compris les réglages standard.
Les réglages standards suivants ont été programmés en usine.
| No | Nom des Modes Vidéo (Avec Resolution et Frequences Verticales) | Fréquence Horizontale | Modes vidéo | CM802E | CM802ET | CM803ET |
| 1 | VGA 640 x 480-60 Hz | 31.47 kHz | VGA | V | V | V |
| 2 | VESA 800 x 600-85 Hz | 53.67 kHz | VESA | V | V | V |
| 3 | VESA 1024 x 768-85 Hz | 68.68 kHz | VESA | V | V | V |
| 4 | Apple 1152 x 870-75 Hz | 68.68 kHz | Macintosh 21 Color | V | V | - |
| 5 | VESA 1280 x 1024-85 Hz | 91.15 kHz | VESA | V | V | V |
| 6 | VESA 1600 x 1200-75 Hz | 93.75 kHz | VESA | V | V | V |
| 7 | VESA 1600 x 1200-85 Hz | 106.25 kHz | VESA | - | - | V |
| 8 | VESA 1600 x 1200-90 Hz | 112.50 kHz | VESA | - | - | V |
Remarque:
- Les signaux d'entrée ayant approximativement les mêmes fréquences peuvent être considérés comme identiques. ■ Les conditions de temporisation horizontales suivantes sont recommandées (avec synchronisation HV séparée ou composite).
Pour une fréquence horizontale de 31 kHz - 52 kHz :
Le palier du noir horizontal avant doit etre supérieur a 0,1us. La largeur de synchronisation horizontaldeoit se situer entre 1,0 et 3,8 s Le palier du noir horizontal arrête doit être supérieur à 1,2 μs. La largeur du suppression de faisceau noir horizontale doit être supérieure à 3,5 μs.
Pour une fréquence horizontale de 52 kHz - 100 kHz :
Le palier du noir horizontal avant doit être supérieur à 0,1ps. La largeur de synchronisation horizontale doit se situer entre 0,8 et 3,0 s Le palier du noir horizontal arrêté doit être supérieur à 1,1 μs. La largeur du suppression de faisceau noir horizontal doit etre supérieure a 2,3 s
Les conditions de temporisation verticales suivantes sont recommandées :
Le palier du noir vertical avant doit être supérieur à 9 μs. La largeur de synchronisation verticale doit être supérieure à 100 μs. Le palier du noir vertical arrière doit être supérieur à 400 μs. La largeur de suppression du faisceau noir vertical doit être supérieure à 450 μs.
Si le palier du noir avant ou arrière est extrêmement long ou si le temps d'affichage des données est extrêmement court, il peut s'avérer impossible de régler la taille et la position désirées. Les réglages standard peuvent être modifiés sans préavis. ■ Ce moniteur est testé et conforme aux normes ergonomiques ZH1/618 et EN29241-3 (ISO9241-3) pour le mode video VESA 1024x768 - 75 Hz ci-dessus.

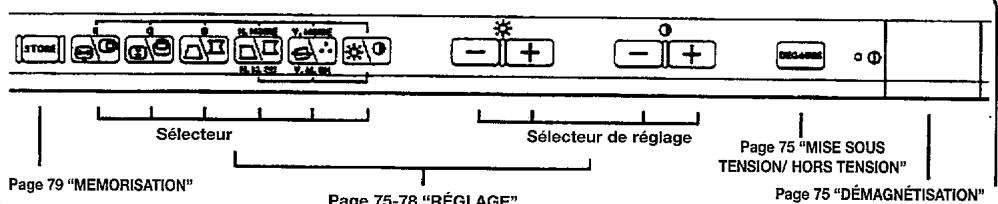

Panneau de commande
- Appuyez sur l'interrupteur (1), pour permettre le moniteur sous tension ou hors tension
Lorsque le moniteur est sous, le voyant d'alimentation est allumé.
Démagnétisation
- Appuyez sur le bouton DEGAUSS pour démagnétiser manuellement.
Utilisez ce bouton uniquement lorsque vous constatez des impuretés au niveau de la couleur à l'écran après avoir mis le moniteur sous tension. Ce moniteur est "démagnetisé" automatiquement pendant la mise sous tension initiale. ■ Attendez au moins 10 minutes avant de réutiliser cette fonction.
Reglage
- Appuyez sur le sélecteur du dispositif que vous souhaitez régler. Vous pouvez alors procéder à un ajustement en utilisant les interrupteurs de réglage, comme indiqué sur les tableaux suivants. La fonction d'affichage à l'écran "EasyMenu" indique les éléments sélectionnés et les critères de réglage. Lorsqu'EasyMenu n'apparaît pas, vous pouvez régler le contraste et la luminosité uniquement, sans appuyer sur un sélecteur. Vous pouvez memoriser le paramètre réglé. Consultez, à la page 79, la section intitulée "MEMORISATION".
Exemple d'écran "EasyMenu"
| Éléments | Sélécteur | Sélécteur de réglage | Fonction |
| Contraste | ® | ® | éclaircit l'écran, à l'exception du fond. |
| ® | assombrit l'écran, à l'exception du fond. | ||
| Luminosité | ® | éclaircit l'écran y compris du fond. | |
| ® | assombrit l'écran y compris du fond. |
Réglages (Suite)
| Elément | Séléuteur | Séléuteur de réglage | Fonction |
| Position horizontale | R | * + - + - | Déplace vers la droite la position de l'affichage. |
| * + - + - | Déplace vers la gauche la position de l'affichage. | ||
| Taille horizontale | * - + - + - | Agrandit l'affichage sur le plan horizontal. | |
| * + - + - | Réduit l'affichage sur le plan horizontal. | ||
| Position verticale | C | * - + - + - | Remont la position de l'affichage. |
| * - + - + - | Abaisse la position de l'affichage. | ||
| Taille verticale | * - + - + - | Agrandit l'affichage sur le plan vertical. | |
| * + - + - | Réduit l'affichage sur le plan vertical. | ||
| Rotation | V. M. A. S. | * - + - + - | Fait tourner toute l'image dans le sens horaire. |
| * + - + - | Fait tourner toute l'image dans le sens anti-horaire. | ||
| Effet de coussin | D | * - + - + - | Incurve les côtes gauche et droit vers l'extérieur. |
| * - + - + - | Incurve les côtes gauche et droit vers l'intérieur. | ||
| Trapèze | * - + - + - | Agrandit le haut et réduit le bas. | |
| * + - + - | Réduit le haut et agrandit le bas. | ||
| Réglage descoins droits | H. M. A. S. | * - + - + - | Incurve le côte droit vers l'extérieur |
| * - + - + - | Incurve le côte droit vers l'intérieur | ||
| Trapèze droit | * - + - + - | Agrandit le côte supérieur droit et réduit le côte inférieur droit. | |
| * + - + - | Réduit le côte supérieur droit et agrandit le côte inférieur droit. |
■ Nous vous recommandons d'utiliser les procédures suivantes de réglage des déformations "Rotation" → "Réglage des coins" et "Trapèze" → "Réglage des coins droits" et "Trapèze droit" (Réglage du côté gauche) (Réglage du côté droit)
REGLAGES (Suite)
| Elément | Sélecteur | Sélecteur de réglage | Fonction | ||
| Sélection de couleurs | V. L. O. | * - + - + | Fait passer la couleur au mode suivant | No.1:9300K ↑ - - + ↓ No.2:6500K ↑ - - + ↓ No.3:5000K ↑ - - + ↓ No.4:USER (le cas échéant) | |
| * - + - + | Fait passer la couleur au mode précédent | ||||
| Equilibrage des couleurs | Rouge et simultanément. Lorsque Vert ou Bleu est sélectionné, est valide individuel-lement | * - + - + | Renforce le Rouge. Lorsque le rouge atteint sa limite supérieure, cela affaiblit le Vert et le Bleu. | ||
| * - + - + | Renforce le Vert et le Bleu. Lorsque le Vert ou le Bleu atteint sa limite supérieure, cela affaiblit le Rouge. | ||||
| Vert et simultanément. Lorsque le Bleu ou le Rouge est sélectionné est valide individuel-lement. | * - + - + | Renforce le Vert. Lorsque le Vert atteint sa limite supérieure, cela affaiblit le Bleu et le Rouge. | |||
| * - + - + | Renforce le Bleu et le Rouge. Lorsque le Bleu ou le Rouge atteint sa limite supérieure, cela affaiblit le Vert. | ||||
| Bleu et simultanément. Lorsque le Vert ou le Rouge est sélectionné, est valide individuel-lement. | * - + - + | Renforce le Bleu. Lorsque le Bleu atteint sa limite supérieure, cela affaiblit le Rouge et le Vert. | |||
| * - + - + | Renforce le Rouge et le Vert. Lorsque le Rouge ou le Vert atteint sa limite supérieure, cela affaiblit le Bleu. | ||||
| Réinitialisation des couleurs | (Cette opération n'est valide que si le rouge, le vert ou le bleu a déjà été sélectionné) | * - + - + simultanément, pendant 2 secondes. | Annule la couleur en cours de réglage, et appelle le critère de couleur du mode couleur sélectionné. | ||
Le mode "No.4: USER" n'est pas réglé en usine et vous pouvez le programmer si vous le souhaitez. Après avoir procédé à "l'équilibrage des Couleurs" (Rouge, Vert ou Bleu) et une "MEMORISATION" (consultez la page 79), votre équilibrage des couleurs est rétabli en sélectionnant l'option "No.4: User".
| Elément | Sélecteur | Sélecteur de réglage | Fonction |
| Réduction du moiré horizontal | H. Moiré et Simultanément. | * - + | actionne le circuit de changement du moiré horizontal. |
| * - + | arrêté le circuit de changement du moiré horizontal. | ||
| * - + | renforce le fonctionnement du circuit de changement du moiré horizontal. | ||
| * - + | affaiblit le fonctionnement du circuit de changement du moiré horizontal. | ||
| Réduction du moiré vertical | V. Moiré et Simultanément. | * - + | actionne le circuit de changement du moiré vertical. |
| * - + | arrêté le circuit de changement du moiré vertical. | ||
| * - + | renforce le fonctionnement du circuit de changement du moiré vertical. | ||
| * - + | affaiblit le fonctionnement du circuit de changement du moiré vertical. |
Le moiré peut apparaître à l'écran du fait de la présence de parasites entre le pas des points du tube cathodique et le signal vidéo, sous l'effet de différents paramètres : image vidéo, taille de l'affichage, luminosité de l'affichage, etc. Avant d'ajuster le moiré, vous devez régler les paramètres : taille et luminosité de l'affichage, etc. Dans certains cas, ILA peut entraîner une déterioration de la qualité de l'affichage : mise au point, tremblements, etc. La condition du circuit du changement du moiré est indiquée lorsque vous appuyez sur le sélecteur, comme indiqué ci-après.
| Symbole indiqué | Condition du circuit de changement du moiré | |
| Horizontal | Vertical | |
| MARCHE | MARCHE | |
| MARCHE | ARRET | |
| ARRET | MARCHE | |
| pas indiqué | ARRET | ARRET |
Exemple d'écran "EasyMenu"
- Appuyez sur le contacteur [STONE], pour mémoriser les données du réglage en cours, en procédant comme suit.
STORED !
| Elément | Condition de mémorisation | Condition de rétablissement |
| Position H | Un réglage est autorisé pour chaque mode video. Yours pouvez<memoriser un maximum de 26 séries de réglages géométriques, y compris les réglages standard (consultez, à la page 74 la section intitulée “REGLAGES STANDARD”.■ Si votre mémoire a déjà atteint son maximum, le fait de<memoriser un réglage pour un nouveau mode video annule par surimpression le réglage opérationnel le plus ancien.■ Le mode Video se distingué grâce à la fréquence horizontal/vertical et la polarité du signal de synchronisation horizontal/vertical. Lorsque les modes video sont pratiquement identiques en ce qui concerne ces paramètres, il est possible que ce système n'arrive pas à les différencier. | Lorsque le moniteur détecte le même mode video. |
| Taille H | ||
| Position V | ||
| Taille V | ||
| Effet de coussin | ||
| Trapéze | ||
| Effet de coussin droit | ||
| Réduction du moiré H | ||
| Réduction du moiré V | ||
| Equilibrage des couleurs (Rouge, Vert, Bleu) | Un réglage est autorisé pour l'équilibrage des couleurs “NO.4: USER”. | Lorsque l'équilibrage des couleurs “No.4:USER” est sélectionné. |
| Rotation Trapéze droit | Un réglage est autorisé. | Lorsque le moniteur détecte un signal valide. |
| Contraste | Normalement, il n'est pas nécessaire de les<memoriser manuellement. Lorsqu’aucune opération n’a lieu pendant environ 8 secondes, les données en cours de réglage de ces éléments sont automatiquement<memoriseses. | |
| Luminosite | ||
| Sélection des couleurs |
Reinitialisation
- Uniquement lorsque vous souhaitez annuler toutes vos données de mémorisation, mettez l'interrupteur d'alimentation (1) sur la position MARCHE tout en appuyant simultanément sur les contacteurs + ce qui permet de rétablir des réglages stanc. Tout les données memorisées sont perdues et toutes les conditions aux valeurs d'origine.
Vérification des signaux
Pour consulter la condition du signal d'entrée, appuyez sur le
contacteur
(CONTRASTE/LUMINOSITE)
Les fréquences horizontales et verticales sont indiquées.
Précision de la fréquence : Horizontale, environ
±2kHz
Verticale, environ
±2Hz
80kHz/75Hz
Vérification automatique de signaux
- Lorsque le moniteur détecte un changement de condition d'entrée du signal, il indique automatiquement cette situation, comme suit.
| Condition | Indication | Exemple d'écran "EasyMenu" |
| Lorsque le monitreur déetecte un signal approprié. | EasyMenu indique les fréquences horizontales et verticales. ■ Précision de la fréquence : Horizontale, environ ± 2kHz Verticale, environ ± 2 Hz | 80 kHz/ 75Hz |
| Lorsque le monitreur ne déetecte pas de signal de synchronisation. | EasyMenu affiche pendant 5 secondes le message "INVALID SYNC." ■ Vérifiez l'interrupteur d'alimentation de l'ordinateur et la connexion des cables. | INVALID SYNC. |
| Lorsque le monitreur passe en mode d'économie d'énergie (consultez la page 81) | La LED de l'interrupteur (Φ) d'alimentation clignote. ■ Vérifiez l'interrupteur d'alimentation de l'ordinateur et la connexion des cables. | — |
| Lorsque le monitreur déetecte un signal de synchronisationitué en dehors de la spécification définie ou un signal de synchronisation instable. | EasyMenu affiche le message "INVALID SCAN FREQ." ■ Vérifiez la spécification du signal d'entrée. | INVALID SCAN FREQ. |
- Lorsque le moniteur détecte un changement de condition d'entrée du signal, il modifie automatiquement l'image.
Cette fonction masque les images brouillées qui pourraient apparaître pendant la période de changement du signal d'entrée.
Cette période de changement dépend du temps nécessaire à la stabilisation du signal de remplacement.
Systeme d'économie d'energie
- Ce moniteur est conforme aux normes d'économie d'énergie requises par VESA, Nutek et Energy Star. Le système d'économiseur d'énergie de ce moniteur ne fonctionne que lorsque le PC et/ou le contrôleur graphique est conforme à la norme VESA DPMS.
| VESA DPMS | Statut d'économiseur d'énergie | ||||
| MODE | VIDEO | Synchro. H | Synchro. V | Consommation | Voyant |
| Marche | Active | Oui | Oui | 130 W (nominal) | Eclairage vert |
| En attente | Muette | Non | Oui | < 30 W | Clignote vite |
| Suspendu | Muette | Oui | Non | ||
| Arrêt | Muette | Non | Non | environ 4 W | Clignote lentement |
- Ce moniteur est conforme aux specifications DDC1 et DDC2B de VESA. Le système Plug & Play permet de brancher facilement des ordinateurs et périphériques (y compris des moniteurs). Il fonctionne lorsque le moniteur est raccordé à un ordinateur qui a la fonction DDC et qui fait tourner un logiciel de système d'exploitation en mesure de gérer les fonctions "Plug & Play".
CRT Tube image de 21 pouces. Nouveau traitement anti-reflet, masque à ombre Invar, matrice du noir, brève persistance phosphorique. Pas horizontal des points : 0,22mm (pas horizontal du masque : 0,21mm).
Signal d'entrée Vidéo: 0,7 V p à p, analogique Sync.: Séparée H, V ou composite H/V, niveau TTL ou sync. sur vert à 0,3 V p à p
Synchronisation CM802E/ET CM803ET Horizontale : 31 - 100 kHz 31 - 115 kHz Verticale : 50 - 160 Hz 50 - 160 Hz
Résolution Horizontale : maximum de 1600 points Verticale : maximum de 1280 lignes
Fréquence horloge vidéo CM802E/ET CM803ET 200 MHz (maxi) 240 MHz (maxi)
Taille de l'image visible 20,0 pouces (508 mm), en diagonale
Zone de l'image visible Horizontale: 406 mm Verticale: 305 mm
Température de couleur Equilibrage de couleurs standard 1: 9300K Equilibrage de couleurs standard 2: 6500K Equilibrage de couleurs standard 3: 5000K Colour Balance 4: en réglage initial
Temps de préchauffage : 30 minutes pour atteindre le niveau de performance optimal.
Alimentation 100 - 120 / 200 - 240 Vc. a., Sélectionnée automatiquement. électrique Fournie avec un circuit d'économie d'énergie. Consommation électrique : 130 W (nominal)
Dimensions 488 (W) x 474 (H) x 534 (P) mm avec un socle inclinable et pivotant Poids 33 kg
Stockage Environnement Température: 5 à 35 °C -20 à 60 °C Humidité: 10 à 80% 10 à 90%
Les spécifications et la conception des moniteurs peuvent être modifiées sans préavis.
Hitachi, Ltd. Tokyo, Japan
Email: france.consumateur@hitachi-eu.com
Gran Vía Carlos III, 101 - 1
08028 Barcelona
Tel: 934092550
Fax: 934913513
Email: rplan@hitachi-eu.com
Box 77
S-164 94 KISTA
Tel: 0856271100
Fax: 0856271111
Email: csgswe@hitachi-eu.com
