MODE D'EMPLOI CM823FET HITACHI
Félicitations, you've avez acquis le moniteur de couleur HITACHI.
Lisez attentivement les instructions et conserveze ce manuel pour d'eventuelles utilisations dans le future.
REMARQUES:
- Les informations containues dans ce manuel peuvent être modifiées sans préavis. Le constructeur n'accepte aucune responsabilité pour les erreurs qui peuvent eventuelslement apparaitre dans ce manuel.
- Tous droits réservés, y compris le droit de traduction, de reproduction ou de duplication (meme partielle) par quelque procédé que ce soit.
MARQUES DEPOSEES:
VGA est une marque déposée de l'International Business Machines Corporation.
VESA est la marque d'une organisation sans but lucratif, la Video Electronics Standard Association.
ENERGY STAR® est une marque de l'EPA (Environmental Protection Agency, USA).
SOMMAIRE
CARACTERISTIQUES 2-2
△ PRECAUTIONS 2-3
INSTALLATION 2-7
UTILISATION 2-9
SYSTÉME D'ÉCONOMIE D'ENERGIE 2-16
PLUG & PLAY 2-16
VÉRIFICATION DES SIGNAUX 2-16
TRAITEMENT DES INCIDENTS 2-17
SPécifications 2-18
Tableaux:
Tableau 2-1. Reglages 2-11
Tableau 2-2. Systeme d'économie d'énergie 2-16
Tableau 2-3. Vérification des signaux 2 - 16
Tableau 2-4. Traitement des incidents 2 - 17
Tableau 2-5. Reglages standards 2-19
Tableau 2-6. Brochage 2 - 20
CARACTERISTIQUES
Ce monitreur couleur dispose des caractéristiques suivantes.
Très haute précision d'image et excellent contraste
Ecran plat CRT anti-reflets, circuit de mise au point dynamique, verre teinté et masque INVAR. Toutes ces caractéristiques permettent d'obtenir une mise au point extrémement précise et un contraste très élevé afin de réduire la fatigue oculaire.
Balayage multi- fréquence
Grçé a un balayage et un réglage automatiques, cet apparéil s'adapte à une vaste gamme de féquences de balayage et à de nombreuses utilisations.
Fonction de contrôle d'image numérique
Position, taille, coussin, trapèze, parallelogramme etc. peuvent être réalisés au moyen de commandes numériques. Des réglages géométriques peuvent être mémorisés pour différentes fréquences H/V. Des fonctions prédéfinies, enregistrées sur un microprocesseur, peuvent mémoriser 37 jours de réglages géométriques entre autre le réglage usine standard.
Fonctions numériques de contrôle couleur
L'équilibre entre le rouge, le vert et le bleu est réglabre par commande numérique. Le réglage de couleursCHOsi peut être mémorisé et rappelé à l'aide de la fonction de seLECTION de couleur.
Système d'économie d'énergie
L'agence américa pour la protection de l'environnement (EPA, Environmental Protection Agency) a lancé un programme baptisé "ENERGY STAR" dont l'objet est d'inciter les constructeurs àmettre dans leurs produits une fonction d'économie d'énergie. Cette fonction permet à un équipement de passer dans un état de faible consommation lorsqu'il n'est pas utilisé. Le moniteur couleur est équipé d'un mode "veille" correspondant à une faible consommation électrique, conformément aux normes édictées par l'EPA dans son programme "ENERGY STAR". Voir la section "SYSTÉME D'ÉCONOMIE D'ENERGIE" pour plus d'informations.
EasyMenu
Il s'agit d'une fonction d'affichage qui permet d'acceder facilement aux différentes opérations de réglage à partir du panneau avant.
PLUG & PLAY
Ce monieur est conforme à la norme VESA DDC1/2B lorsqu'il est utilisé avec un ordinateur conforme à VESA DDC (Display Data Channel).
Neutralisation de Magnétisme Automatique
Ce moniteur à une fonction de neutralisation de magnétisme automatique. Cette fonction aide à diminuer la déviation des couleurs en contrôle un champ magnétique à l'intérieur du moniteur.
Correction automatique de la pureté des couleurs
Le monitreur utilise une technologie avancée pour détecter les champs magnétiques (géomagnétique) et ajuste automatiquement l'image pour réduire les déformations, normales dans beaucoup de moniteurs.
NOTE: Si, en utilisateur experimenté, vous decide d'utilisez un outil de démagnetisation extérieur (déférent de la fonction de démagnetisation comprise dans les contrôles digitaux du moniter) on vous recommende fortement d'éteindre l'écran. Si vous le laissez allumé pendant la démagnetisation avec un outil extérieur; le moniter risque de donner des couleurs inégales.

Cessez l'utilisation du module si un incident se produit!
Si vous constatiez des anomalies tel de la fumée, une odeur de brûlé, un bruit excessif, etc. éteignez le moniteur, débranchez le cable d'alimentation de la prise du secteur et contactez un spécialiste ou votre revendeur.: L'utilisation du moniteur dans cet état pourrait causeur un incendie ou un choc électrique.
Evitez tout chocol au moniteur!
Ne laisses pas de corps étrangers (eau, métal, etc.) pénétrer à l'intérieur!
Ne retirez jamais le couvercle!
Ce moniteur couleur contient des composants de tension élevée. Contactez vous revendeur pour toute réparation et tout nettoyage de l'intérieur.
La prise secteur doit etre proche du moniteur et facilement accessible !
Installez le moniteur dans un environnement adequat !
N'exposez pas le moniteur à de la pluie, de l'humidité, de la poussière, des gaz corrosifs, des vibrations, etc. afin d'éviter tout risque d'électrocution ou d'incendie. Ne placez pas le moniteur sous le rayonnement direct du soleil ou pres d'appareils de chauffage.
Evitez de placer le monitreur sur une surface instable.
Placez le moniteur dans un endroit bien ventilé !
Ne couvrez pas le moniteur et ne placez aucun objet contre l'une de ses surfaces (que ce soit au-dessus, à droite, à gauche, à l'arrière ou sous le moniteur). Des orifices de ventilation sont placés sur tous les cotsés du coffret afin d'éviter toute élevation de la température interne.
Attention aux champs magnétiques!
Ne placez pas d'aimant, de système de haut-parleur, de lecteur de disquettes, d'imprimante, ou d'appareil capable de generations un champ magnétique auprès du moniteur. Un champ magnétique peut brouiller les couleurs ou provoquer une distorsion de l'affichage.
Attention à l'Eclairage ambient!
Afin de réduire la fatigue oculaire, évitez le rayonnement direct du soleil ou de l'éclairage de la pierce sur l'écran.
Utiliser le cordon d'alimentation fourni avec le moniteur!
Utiliser un autre cordon d'alimentation que celui fourni avec l'appareil, peut entraîner des choques électriques ou un risque d'incendie.
Utilisez uniquement des prises de tension appropriée et reliées à la terre ! Ce monitateur se règle automatiquement sur la tension d'entrée 100 - 120 / 200 - 240 V.
Faites attention au branchement du cordon d'alimentation!
Avant de brancher la prise mâle du cordon d'alimentation sur une prise murale de tension correcte, vérifie que la partie de ce cordon qui se trouve au niveau de la connexion est propre (c'est-à-dire qu'il n'y a pas de poussière). Ensuite, enforcez fermement la prise mâle de ce cordon dans une prise murale afin d'éviter tout risque de choc électrique ou d'incendie.
Pour une isolation complète, retirez le cordon d'alimentation!
Pour une isolation complète par rapport à la source d'alimentation, retirez le cordon d'alimentation du moniteur ou de la prise murale.
ATTENTION uniquely destiné à l'utilisation en 200 - 240 V
Cet équipement utilise les systèmes de protection électriques du batiment où il est installé pour l'isolement contre les courts-circuits ou les surtensions. Voir le tableau qui suit pour la localisation et le nombre adéquats de systèmes de protection du batiment.
Examples informatifs de
dispositifs de protection dans les matériels et sous-ensembles monophasés
| Protection contre | Nombre minimal de coupe-circuit à fusibles ou de pôles disjoncteur | Emplacement | |
| Cas A: Matériel destiné à être relié uniquement à des SCHEMAS D'ALIMENTATION avec neutre à la terre identifié de façon sûre excepté pour le cas C ci-dessous. | Défaut à la terre | 1 | Conducteur de phase |
| Surintensité | 1 | L'un ou l'autre des conducteurs | |
| Cas B: Matériel destiné à être relié à toute alimentation, y compris les SCHEMAS D'ALIMENTATION IT et les alimentations avec fiches réversibles excepté pour le cas C ci-dessous. | Défaut à la terre | 2 | Deux conducteurs |
| Surintensité | 1 | L'un ou l'autre des conducteurs | |
| Cas C: Matériel destiné à être relié à des schémas d'alimentation 3 conducteurs avec neutre à la terre identifié de façon sûre. | Défaut à la terre | 2 | Chaque conducteur de phase |
| Surintensité | 2 | Chaque conducteur de phase |
Vérifiez que les systèmes de protection duBATIMENT correspondant aux conditions indiquées dans ce tableau avant d'installer le moniteur.
Attention a l'électricité statique présente à la surface de l'écran!
Pour éviter tout risque d'électrocution due à l'électricité statique présente à la surface de l'écran, débranchez le cordon d'alimentation au moins 30 secondes après avoir étéint le moniteur.
Evitez d'allumer et d'eteindre le moniteur à des intervalles trop rapprochées!
N'allumez et éteignez pas le moniteur à des intervalles trop rapprochés. Vous risque de brouiller les couleurs ou de causeer une dépréciation de l'affichage.
Attention au magnétisme!
Lorsque le moniteur est mis sous tension ou lorsqu'il est manuellement démagnetisé, l'écran est démagnetisé pendant environ 7 secondes. Cette opération génére un champ magnétique important autour du carter avant qui peut affecter les données stockées sur des bandes ou des disques magnétiques proches. Placez les apparciels d'enregistrement magnétiques, ainsi que les bandes et les disquettes, à l'écart du moniteur.
A propos de l'entretien
Avant tout nettoyage, éteignez le moniteur et débranchez-le de sa prise de courant.
Pour le capot, utilisez de l'eau ou un détermgent synthétique léger sur un tissu doux ou de la gaze.
Pour l'écran, utilisez un tissu doux, tel de la gaze, légerement humidifié avec de l'eau.
Ne nettoyez pas vous-même l'intérieur du moniteur, pour cause de grave danger.
Consultez votre détaillant.
N'utilisez pas de vaporisateurs, de solvants ou de nettoyants abrasifs.
Pour les utilisateurs au Canada
AVIS : Cet apparéil numérique de la Classe B est conforme à la norme NMB-003 du Canada.
Avant d'instellerVote moniteur, Lisez attentivement le chapitre "PRECAUTIONS".
Vérification du Contenu
Vérifiez si la livraison correspond aux données figurant sur le bon de livreaison. Si vous constatiez des dommages dus au transport ou des divergences entre le contenu de l'emballage et le bon de livreaison, informez en directement votre revendeur.
Livraison: un Moniteur
un Cordon d'alimentation
Cable uni signale
ce Manuel d'utilisation



REMARQUE: Conserve l'emballage d'origine de l'appareil pour d'eventuelles transports futures.

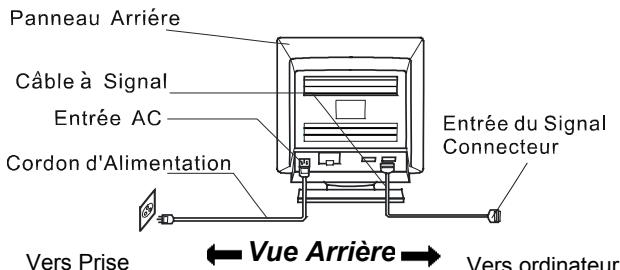

Raccordement du moniteur

Vued'Avant

Vers Prisemurale detension correcte
Vers ordinateur central
1. Installation
Installes le moniteur dans un environnement adequat.
Evitez de placer le moniteur sur une surface instable.
N'exposez pas le moniteur à la pluie, à l'humidité, à la poussière, à des gaz corrosifs, à des vibrations, etc. afin d'éviter tout risque d'électrocution ou d'accendie.
Ne placez pas le moniteur sous le rayonnement direct du soleil ou pres d'appareils de chauffage.
2. Connexion du cable de signalisation
(1) Utilisez le cable video inclus dans le carton. (Numero de piece du cable: DC190018510)
(2) Insérez le connecteur du cable dans le Connecteur Signal d'Entrée du moniteur, en faisant attention à la conformité, et serez les vises solidement.
(3) Connectez l'autre extrémité du cable à l'ordinateur.
3. Connexion du cordon d'alimentation
(1) Vérifiez que le cordon d'alimentation soit conforme aux normes de sécurité du pays dans lequel vous utilisez le moniteur.
(2) Branchez le connecteur du cordon d'alimentation dans la prise d'alimentation du moniteur.
(3) Branchez la prise mâle du cordon d'alimentation dans une prise murale de tension correcte.
Avant de brancher la prise mâle du cordon d'alimentation sur une prise murale de tension correcte, vérifie que la partie de ce cordon qui se trouve au niveau de la connexion est propre (c'est-à-dire qu'il n'y a pas de poussière). Ensuite, enforcez fermement la prise mâle de ce cordon dans une prise murale afin d'eviter tout risque de chocolélectrique ou d'incendie.

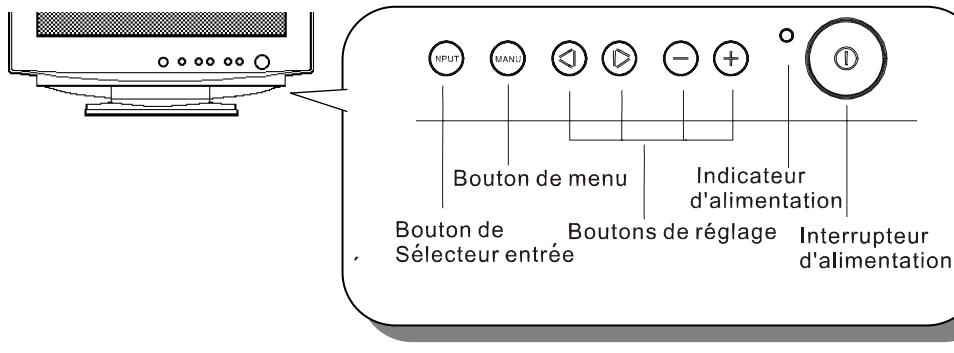

Mise sous Tension/Hors Tension
Appuyez sur l'interrupteur d'alimentation, pourmettre le moniteur 'Sous Tension' ou Hors Tension'. Lorsque le moniteur est Sous Tension', l'indicateur d'alimentation est allumé.
REMARQUE:
- Mettez d'abord le moniteur sous tension, puis l'ordinateur.
- Àprous avoir mis le moniteur 'Hors Tension', attendez au moins 5 secondes avant de le remettre 'Sous Tension'. Si vous ne respectez pas cet intervalle de 5 secondes minimum, le moniteur peut fonctionner de façon inhabituelle.
Sélection de Port d'Entrée
Ce moniteur à deux ports de signal d'entrée, INPUT1 et INPUT2. Ceci vous permets de connecter deux ordinateurs simultanément. Quand deux ordinateurs sont actif, vous pouvez alterner le signal d'entrée en utilisant le bouton Input Select. Chaque fois que cette touche est enforcée, le moniteur utilise alternatively le signal d'entrée de INPUT1 ou celui de INPUT2 (ordonateur 1 ou 2).
NOTE:
La fonction Plug and Play ( prét àemploi) est seulement soutenue par INPUT1, et pas par INPUT2.
Réglage de Luminosite/Contraste
(1) Appuyez sur l'un des boutons de réglage lorsque l'OSD (On Screen Display/ Menu à l'écran) n'apparait pas. Àpres avoir appuyez sur l'un des boutons de réglage, la fonction d'affichage à l'écran "EasyMenu" indique les critères de Luminosité et de Contraste.
(2) Pour régler, utilisez les boutons de réglage / pour la Luminosité, et / pour le Contraste.
Autres Fonctions
(1) Appuyez sur le bouton menu si l'OSD n'apparait pas. L'EasyMenu indiquera le menu principale.
L'EasyMenu est équipé de quatre sous-menus (menu écran, menu rappel, menu OSD et le menu couleurs). Vous pouvez les appeler par les boutons de fonctions du menu principale.
(2) PourCHOISIR la fonction,utilisez le bouton de réglage ③/⑥
(3) Pour activer l'élément sélectionné, utilisez le bouton de réglage / (voir Tableau 2-1 au verso).

Menu de Luminosite/Contraste

Menu de Principale
REMARQUE:
- Vous peuvent désigner le langage de l'OSD. Pour cela, utilisez la fonction "SÉL. DE LANGUAGE" du "MENU OSD".
- Pour revenir au menu principale en venant d'un sous-menu, appuyez sur le bouton menu.
- Pour effacer l'OSD, appuyez sur le bouton menu dans le menu principale, utilisez la fonction “QUITTER OSD”, ou attendez une période définie.
- La situation désie sera store automatiquement lorsque l'OSD disparaît.
- L'OSD (Menu à l'écran) pourrait s'allumer et s'éteindre alternatively pendant une courte période si l'OSD se trouvait dans une certaine position, ce phénomène n'est pas anormal. Dans ce cas, il suffit de déplacer légarement la fenêtre du menu OSD pour qu'elle redevienne stable à nouveau.
Tableau 2-1. Réglages
| Élément | Bouton de réglage | Fonction | ||
| LUMINOSITÉ | ⓸ | ⓹ | ⓺ | assombrit l'écran. |
| ⓹ | ⓹ | ⓺ | éclairit l'écran. | |
| CONTRASTE | ⓹ | ⓹ | ⓺ | assombrit l'écran, à l'exception du fond. |
| ⓹ | ⓹ | ⓺ | éclairit l'écran, à l'exception du fond. | |
| MENU PRINCIPALE | ⓹ | ⓹ | ⓺ | retourne au mode précédent. |
| TAILLE H. ZOOM | ||||
| QUITTER OSD DÉMAGNÉTISATION | ||||
| DMS MENU COULEURS? | ||||
| SÉL. DE COULEURS MENU OSD? | ||||
| MENU DE RAPPEL? | ||||
| MENU AFFICHAGE? | ||||
| ROTATION | ||||
| PARALLÉL. DES BORDS | ||||
| PARALLÉLOGRAMME COUSSIN | ||||
| TRAPEZEP POSITION V. TAILLE V. | ||||
| POSITION H. TAILLE H. | ||||
| ⓹ | ⓹ | ⓺ | passée au mode suivant. | |
| TAILLE H. POSITION H. | ||||
| TAILLE V. POSITION V. TRAPÉZE | ||||
| COUSSIN PARALLÉLOGRAMME | ||||
| PARALLÉL. DES BORDS | ||||
| ROTATION | ||||
| MENU AFFICHAGE? | ||||
| MENU DE RAPPEL? | ||||
| MENU OSD? SÉL. DE COULEURS | ||||
| MENU COULEURS? DMS | ||||
| DÉMAGNÉTISATION QITTER OSD | ||||
| ZOOM TAILLE H. | ||||
| TAILLE H. | ⓹ | ⓹ | ⓺ | réduit l'affichage sur le plan horizontal. |
| ⓹ | ⓹ | ⓺ | AGRudit l'affichage sur le plan horizontal. | |
| POSITION H. | ⓹ | ⓹ | ⓺ | déplace vers la gauche la position d'affichage. |
| ⓹ | ⓹ | ⓺ | déplace vers la droite la position d'affichage. | |
| TAILLE V. | ⓹ | ⓹ | ⓺ | réduit l'affichage sur le plan vertical. |
| ⓹ | ⓹ | ⓺ | AGRudit l'affichage sur le plan vertical. | |
| POSITION V. | ⓹ | ⓹ | ⓺ | abaisse la position d'affichage. |
| ⓹ | ⓹ | ⓺ | hausse la position d'affichage. | |
(a suivre.)
Tableau 2-1. Réglages (Suite)
| Élément | Bouton de réglage | Fonction | |||
| (MENU DE PRINCIPALE) | |||||
| TRAPÉZE | - | réduit le haut et agrandit le bas. | |||
| + | agrandit le haut et réduit le bas. | ||||
| COUSSIN | - | incurve les côtés gauche et droit vers l'intérieur. | |||
| + | incurve les côtés gauche et droit vers l'extérieur. | ||||
| PARALLÉLOGRAMME | - | incliner vers la gauche. | |||
| + | incliner vers la droite. | ||||
| PARALLÉL. DES BORDS | - | incurve les côtés gauche et droit vers la gauche. | |||
| + | incurve les côtés gauche et droit vers la droite. | ||||
| ROTATION | - | fait pivoter toute l'image dans le sens trigonométrique. | |||
| + | fait pivoter toute l'image dans le sens horaire. | ||||
| MENU AFFICHAGE? | - | (non valable) | |||
| + | fait passer au mode "MENU AFFICHAGE". | ||||
| MENU DE RAPPEL? | - | (non valable) | |||
| + | fait passer au mode "MENU DE RAPPEL". | ||||
| MENU OSD? | - | (non valable) | |||
| + | fait passer au mode "MENU OSD". | ||||
| SÉL. DE COULEURS | - | fait passer la couleur au mode préçédent. DMS USER 5000 6500 9300 DMS | |||
| + | fait passer la couleur au mode suivant. DMS 9300 6500 5000 USER DMS | ||||
| MENU COULEURS? | - | (non valable) | |||
| + | fait passer au mode "MENU COULEURS". | ||||
| DMS DMS | - | fait rendre du mode DMS. (NON) | |||
| + | fait passer au mode DMS. (OUI) Ce mode éclaircit l'écran pour le système de mouvement d'image dynamique. | ||||
| DÉMAGNÉTISATION | - | (non valable) (NON) | |||
| + | démagnétise manuellement. (OUI) | ||||
| QUITTER OSD | - | (non valable) (NON) | |||
| + | quitte l'OSD. (OUI) | ||||
(a suivre.)
Tableau 2-1. Régles (Suite)
| Élement | Bouton de réglage | Fonction | |||
| (MENU PRINCIPAL) | |||||
| ZOOM | - | réduit la zone d'affichage sur le plan horizontal et vertical. | |||
| + | agrandit la zone d'affichage sur le plan horizontal et vertical. | ||||
| AFFICHAGE MENU | + | fait passer au mode précédent. MOIRÉ H. HÉMISPHERE RÉGLAGE LINÉARITÉ V. LINEARITÉ V. CONVERGENCE V. CONVERGENCE H. COIN INFÉRIEUR COIN SUPÉRIEUR MISE AU POINT V. MISE AU POINT H. MOIRÉ V. MOIRÉ H. | |||
| + | fait passer au mode suivant. MOIRÉ H. MOIRÉ V. MISE AU POINT H. MISE AU POINT V. COIN SUPÉRIEUR COIN INFÉRIEUR CONVERGENCE H. CONVERGENCE V. LINEARITÉ V. RÉGLAGE LINÉARITÉ V. HÉMISPHERE MOIRÉ H. | ||||
| MOIRÉ H. | - | affaiblit le fonctionnement du circuit de changement moiré horizontal. | |||
| + | renforce le fonctionnement du circuit de changement moiré horizontal. | ||||
| MOIRÉ V. | - | affaiblit le fonctionnement du circuit de changement moiré vertical. | |||
| + | renforce le fonctionnement du circuit de changement moiré vertical. | ||||
(a suivre.)
REMARQUES:
Le moiré peut apparaitre à l'écran du fait de la présence de parasites entre le pas des points du tube cathodique et le signal video, sous l'effet de différents paramètres : image video, taille de l'affichage, luminosité de l'affichage, etc. Avant d'ajuster le moiré, vous doivent regardier les paramètres : taille et luminosité du l'affichage, etc.
Dans certains cas, cela peut entraîner une dépréciation de la qualité de l'affichage : mise au point, tremblements, etc.
*Si, en utilisateur experimenté, vous decide d'utilisez un outil de démagnetisation extérieur (different de la fonction de démagnetisation comprise dans les contrôleles digitales du moniteur) on vous recommende fortement d'eteindre l'écran. Si vous le laissez allumé pendant la démagnetisation avec un outil extérieur; le moniteur risque de donner des couleurs inégales.
Tableau 2-1. Régliages (Suite)
| Élément | Bouton de réglage | Fonction | |||
| (MENU AFFICHAGE) | |||||
| MISE AU POINT H. | ○ | affaiblit le fonctionnement de la mise au point dynamique horizontal. | |||
| ○ | renforce le fonctionnement de la mise au point dynamique horizontal. | ||||
| MISE AU POINT V. | ○ | affaiblit le fonctionnement de la mise au point dynamique vertical. | |||
| ○ | renforce le fonctionnement de la mise au point dynamique vertical. | ||||
| COIN SUPérieUR | ○ | incurve les coins supérieur gauche et droit vers l'intérieur. | |||
| ○ | incurve les coins supérieur gauche et droit vers l'extérieur. | ||||
| COIN INFÉRIEUR | ○ | incurve les coins inférieur gauche et droit vers l'intérieur. | |||
| ○ | incurve les coins inférieur gauche et droit vers l'extérieur. | ||||
| H. CONV. | ○ | Traverse rouge a gauche et bleue a droit | |||
| ○ | Traverse rouge a droit et bleue a gauche | ||||
| V. CONV. | ○ | Traverse rouge en haut et bleue en basse | |||
| ○ | Traverse rouge en basse et bleue en haut | ||||
| LINEARITÉ V. | ○ | agrandit l'affichage supérieur et inférieur sur le plan vertical. | |||
| ○ | réduit l'affichage supérieur et inférieur sur le plan vertical. | ||||
| RéGLAGE LINEARITÉ V. | ○ | réduit l'affichage supérieur, et agrandit l'affichage supérieur sur le plan vertical. | |||
| ○ | réduit l'affichage inférieur, et agrandit l'affichage supérieur sur le plan vertical. | ||||
| HÉMISPHERE | ○ | fait passer au mode du hémisphere nord. (N) | |||
| ○ | fait passer au mode du hémisphere sud. (S) | ||||
| MENU DE RAPPEL | ○ | fait passer au mode précédent. RESET TOTAL RESET SINGULIER | |||
| ○ | fait passer au mode suivant. RESET SINGULIER RESET TOTAL | ||||
| RESET SINGULIER | ○ | (non valable) (NON) | |||
| ○ | rappelle le prérglage usine du mode courante. (OUI) | ||||
| RESET TOTAL | ○ | (non valable) (NON) | |||
| ○ | rappelle tous les préréglages usine, et supprimé tous les régles utilisateur. (OUI)Pour activer la fonction d'annulation des régles utilisateurs, vous nevez avant tout appuyer sur la touche ○. A ce moment, le fond de la fenêtre du menu OSD deviendra rouge. Pour obtenir l'annulation des régles utilisateurs, appuyez simplement à nouveau sur la touche (+) et tous les régles utilisateurs seront annulés. | ||||
(a suivre.)
Tableau 2-1. Réglages (Suite)
| Élement | Bouton de réglage | Fonction | |||
| MENU OSD | ◎ | fait passer au mode précédent. OSD POSITION H. SÉL. DE LANGUE OSD POSITION V. OSD POSITION H. | |||
| ◎ | fait passer au mode suivant. OSD POSITION H. OSD POSITION V. SÉL. DE LANGUE OSD POSITION H. | ||||
| OSD POSITION H. | ◎ | déplace l'OSD vers la gauche. | |||
| ◎ | déplace l'OSD vers la croite. | ||||
| OSD POSITION V. | ◎ | hausse l'OSD la position de. | |||
| ◎ | abaisse la position de l'OSD. | ||||
| SÉL. DE LANGUE | ◎ | fait passer au mode précédent. ENGLISH (Anglais) FRANÇAIS ITALIANO (Italien) ESPÁÑOL (Espagnol) DEUTSCH (Allemand) ENGLISH | |||
| ◎ | fait passer au mode suivant. ENGLISH (Anglais) DEUTSCH (Allemand) ESPÁÑOL (Espagnol) ITALIANO (Italien) FRANÇAIS ENGLISH | ||||
| MENU COULEURS | ◎ | fait passer au mode précédent. R B G R | |||
| ◎ | fait passer au mode suivant. R G B R | ||||
| R ROUGE | ◎ | renforce le vert et le bleu. Lorsque le vert ou le bleu atteint sa limite supérieure, cela affaiblit le rouge. | |||
| ◎ | renforce le rouge. Lorsque le rouge atteint sa limite supérieure, cela affaiblit le vert et le bleu. | ||||
| G VERT | ◎ | renforce le bleu et le rouge. Lorsque le bleu ou le rouge atteint sa limite supérieure, cela affaiblit le vert. | |||
| ◎ | renforce le vert. Lorsque le vert atteint sa limite supérieure, cela affaiblit le bleu et le rouge. | ||||
| B BLEU | ◎ | renforce le rouge et le vert. Lorsque le rouge et le vert atteint sa limite supérieure, cela affaiblit le bleu. | |||
| ◎ | renforce le bleu. Lorsque le bleu atteint sa limite supérieure, cela affaiblit le rouge et le vert. | ||||
SYSTEME D'ÉCONOMIE D'ENERGIE
Ce monitreur est conforme aux normes d'économie d'énergie requises par VESA et ENERGY STAR®. Le système d'économie d'énergie du monitreur ne fonctionne que lorsque le PC et/ou le contrôleur graphique est conforme à la norme VESA DPMS.
Tableau 2-2. Systeme d'économie d'énergie
| VESA DPMS | Etats d'économie d'énergie | ||||
| Mode d'économie d'énergie | Vidéo | H. Sync. | V. Sync. | Alimentation | Indicateur d'alimentation |
| Marche | Active | Oui | Oui | 120 W (typique) | Eclairage vert |
| Veille | Muette | Non | Oui | < 10 W | Eclairage Orange |
| Suspension | Muette | Oui | Non | ||
| Actif-arrêt | Muette | Non | Non | < 3 W | |
REMARQUE:
- Lors de la déconnexion du monitreur, il peut arriver qu'une indicateur d'alimentation reste allumé quelques instants. Ceci est normale.
PLUG & PLAY
Ce monitreur est conforme aux specifications DDC1 et DDC2B de VESA. Le système Plug & Play permet de brancher facilement des ordinateurs et leur périhériques (y compris des moniteurs). Il fonctionne lorsque le monitreur est connecté à un ordinateur qui dispose de la fonction DDC et qui comporte un système d'exploitation en mesure de gérer la fonction "Plug & Play".
VÉRIFICATION DES SIGNAUX
Ce moniteur est équipé d'un système automatique de vérification des signaux. Le Tableau 2-3 ci-dessous décrit en grandes lignes le fonctionnement de ce système.
Tableau 2-3. Vérification des signaux
| Paramètre du signal | Indication de l'EasyMenu | Etat d'Indicateur d'alimentation |
| Détection d'un signal approprié par le moniteur. | L'OSD indique la fréquence horizontal et la fréquence verticale sur l'OSD de réglage. | L'indicateur d'alimentation s'allume en vert. |
| Le moniteur ne détecte pas de signal de synchronisation. | L'OSD indique le message "POWER SAVE" pendant 5 secondes, puis l'appareil passée dans le mode d'économie d'énergie. | Après 10 secondes, la couleur de l'indicateur d'alimentation devient orange. |
| Le moniteur recoit un signal video qui sort de la gamme de cet apparIEL. | L'OSD indique le message "FRéQ. SCAN INVALID". | L'indicateur d'alimentation devient vert. |
TRAITEMENT D'INCIDENTS
Le Tableau suivant a pour but de vous aider à résoudre les principaux problèmes d'installation.
Tableau 2-4. Traitement des incidents
| Symptôme | Solution |
| Pas de courant | Vérifiez que le cordon électrique est bien installé. Appuyez sur l'interrupteur de contact. |
| Pas d'image | Augmentez le contraste et la luminosité. Vérifiez l'état de sélection d'entrée. |
| Pas d'image et l'indicateur d'alimentation s'allume en orange | Vérifiez le branchement du cable de signaux. Vérifiez le raccordement électrique de l'ordinateur. Vérifiez l'état de sélection d'entrée. |
| Le message “POWER SAVE” apparait | Vérifiez le branchement du cable de signaux. Vérifiez le raccordement électrique de l'ordinateur. Vérifiez l'état de-selection d'entrée. |
| Le message “FRéQ. SCAN INVALIDE” apparait | Vérifiez le branchement du cable de signaux. Vérifiez les specifications de l'entrée video. |
| Des motifs ondulés ou elliptiques (moiré) apparaisent | Ajustez l'appareil en utilisant la commande de moiré, en procédant comme indiquéau Tableau 2-1. |
| La couleur n'est pas régulée | Actionnez la fonction de démagnétisation. |
| Influences de l'environnement | Vérifiez qu'aucun appleil magnétique comme, par exemple, des téléphones, des hauts-parleurs, des subwoofer, des ventilateurs ou un éclairage fluorescent ne se trouve à proximité du monitaur. |
SPECIFICATIONS
CRT Tube cathodique
Tube image de 21 pouces (écran plat), pas horizontal des points 0.21 0.24 ~mm , pas horizontal des masques 0,20 0.23 ~mm , masque à trous en Invar, Blackmatrics, brève persistence phosphorique, teint foncé, traitement anti-reflet.
Signal d'entrée
Védo : 0,70 Vp à p, analogue
Sync. : Séparée H/V, niveau TTL
Composite H/V, niveau TTL
Synchronisation
Horizontal : 31 - 121 kHz
Verticals : 50 - 160 Hz
Résolution
Horizontale : jusqu'à 2048 points
Verticale : jusqu'à 1536 lignes
Taille de l'image visible : 20,0 pouces (507 mm), en diagonale (typique)
Zone de l'image visible
Horizontal : 406 mm (typique)
Verticale : 305 mm (typique)
Température de couleur
9300:Equilibrage de couleurs standard,9300K
6500:Equilibrage de couleurs standard, 6500K
5000:Equilibrage de couleurs standard, 5000K
USER (Usager): réglage par l'usage
DMS : Equilibrage de couleurs standard, 9300K pour le mode DMS
Alimentation électrique
100 - 120 / 200 - 240 Vc.a. (sélectionnée automatiquement)
Consommation électrique : 120 W (typique) (fournie avec un circuit d'économie d'énergie)
Temps de préchauffage : 30 minutes pour atteindre le niveau de performance optimal.
Dimensions: 488 (W) x 482 (H) x 475 (P) mm (avec un socle inclinable et pivotant)
Poids : 30,5 kg (approximatif) (avec un socle inclinable et pivotant)
Environnement
Température de fonctionnement : 5 à 35 °C
Humidité relative de fonctionnement : 10 à 80 % sans condensation
Température de stockage : -20 à 60 °C
Humidity relative de stockage : 10 à 90 % sans condensation
Réglages Standards
Des fonctions prédéfinitions, basées sur microprocesseur, peuvent mémoriser 32 jours de réglages géométriques définie par l'utilisateur. Les réglages standards suivants ont été programmés en usine.
Tableau 2-5. Reglages standards
| N° | Nom des Modes Video (Avec Résolution et Fréquences Verticales) | Fréquence Horizontale | ||
| 1 | VGA | 640 × 400 | -70 Hz | 31.47 kHz |
| 2 | VESA | 800 × 600 | -85 Hz | 53.67 kHz |
| 3 | VESA | 1024 × 768 | -85 Hz | 68.68 kHz |
| 4 | MAC | 1152 × 870 | -75 Hz | 68.68 kHz |
| 5 | VESA | 1280 × 1024 | -85 Hz | 91.15 kHz |
| 6 | VESA | 1600 × 1200 | -85 Hz | 106.25 kHz |
| 7 | 1600 × 1200 | -90 Hz | 112.50 kHz | |
| 8 | VESA | 1920 × 1440 | -75 Hz | 112.50 kHz |
| 9 | VESA GTF | 2048 × 1536 | -75 Hz | 120.23 kHz |
REMARQUE:
- Les signaux d'entrée ayant approximativement les mêmes fréquences peuvent être considérés comme identiques.
- Les conditions de temporisation frontales suivantes sont recommandées (avec synchronisation H/V séparée ou composite).
Pour une fréquence horizontal de 31 kHz - 55 kHz:
Le palier horizontal avant doit être supérieur à 0,1 μs.
La largeur de synchronisation horizontalde doit se situer entre 1,0 et 3,8 s
Le palier horizontal arrêté doit être supérieur à 1,2 μs.
La largeur de suppression de faisceau noir horizontal doit être supérieure à 3,5 μs.
- Pour une fréquence horizontal de 55 kHz - 121 kHz:
Le palier horizontal avant doit être supérieur à 0,1 μs.
La largeur de synchronisation horizontale doit se situer entre 1,0 à 3,0 s.
Le palier horizontal arrêté doit être supérieur à 1,1 μs
La largeur de suppression du faisceau noir horizontal doit être supérieure à 2,4 μs.
- Les conditions de temporisation verticales suivantes sont recommandées:
Le palier vertical avant doit être supérieur à 10~ s
La largeur de synchronisation verticale doit être supérieure à 200 s.
Le palier vertical arrêté doit être supérieur à 400~ s
La largeur de suppression du faisceau noir vertical doit être supérieure à 450 s .
- Si le palier du noir avant ou arrêté est extrémement long ou si le temps d'affichage des données est extrémement court, il peut s'avérer impossible de régler la taille et la position désirées.
Brochage
Connecteur du signal d'entrée du moniteur

Tableau 2-6. Brochage
| Broche N° | Signal d'Entrée 1 | Signal d'Entrée 2 |
| 1 | Rouge matériel | Rouge matériel |
| 2 | Vert matériel (Sync. optionnelle) | Vert matériel (Sync. optionnelle) |
| 3 | Bleu matériel | Bleu matériel |
| 4 | Pas de broche | Pas de broche |
| 5 | Pas de connexion | Pas de connexion |
| 6 | Rouge terre | Rouge terre |
| 7 | Vert terre | Vert terre |
| 8 | Bleu terre | Bleu terre |
| 9 | +5V | +5V |
| 10 | Terre | Terre |
| 11 | Pas de connexion | Pas de connexion |
| 12 | Données bi-directionnelles [SDA] | Pas de connexion |
| 13 | Sync. horizontal (ou H/V composite) | Sync. horizontal (ou H/V composite) |
| 14 | Sync. verticalie [VCLK] | Sync. verticalie [VCLK] |
| 15 | Donnée horloge [SCL] | Pas de connexion |
TCO'99 STATEMENT

Congratulations!
Email: france.consommateur@hitachi-eu.com
Notice Facile
