CM715ET - Écran d'ordinateur HITACHI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CM715ET HITACHI au format PDF.
| Type de produit | Écran d'ordinateur CRT 19 pouces |
| Marque | HITACHI |
| Modèle | CM715ET |
| Taille d'écran | 19 pouces (visible 350 x 260 mm) |
| Résolution maximale | 1600 x 1200 |
| Pas de point | 0.22 mm horizontal / 0.21 mm masque |
| Surface | Anti-reflet |
| Fréquence horizontale | 30 - 95 kHz |
| Fréquence verticale | 50 - 120 Hz |
| Connectivité | VGA 15 broches D-sub (câble captif) |
| Consommation électrique | < 130 W |
| Alimentation | 100 - 240 V AC, 50/60 Hz (adaptation automatique) |
| Normes | Energy Star, VESA DPMS |
| Dimensions (avec pied) | 472 x 452 x 462 mm |
| Poids (avec pied) | 25.2 kg |
| Poids (sans emballage) | 21.0 kg |
| Température de fonctionnement | 0 à 40 °C |
| Humidité de fonctionnement | 10 à 90 % |
| Fonctions OSD | Brillance, Contraste, Taille/Position H/V, Balance, Pelote, Parallélogramme, Trapézoïde, Rotation, Moire H/V, Température de couleur, Réinitialisation, Démagnétisation |
| Entretien et nettoyage | Chiffon doux, eau ou alcool ; éviter nettoyants abrasifs |
| Sécurité | Ne pas ouvrir le boîtier ; utiliser prise mise à la terre ; éviter humidité |
| Réparabilité | Non réparable par l'utilisateur ; intervention par technicien agréé |
FOIRE AUX QUESTIONS - CM715ET HITACHI
Questions des utilisateurs sur CM715ET HITACHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran d'ordinateur au format PDF gratuitement ! Retrouvez votre notice CM715ET - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CM715ET de la marque HITACHI.
MODE D'EMPLOI CM715ET HITACHI

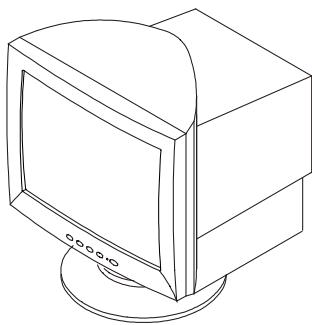

Félicitations pour votre achat du Moniteur 19". En utilisant les dernières pièces électroniques du moment, ce moniteur peut supporter une résolution de 1600 × 1200. Vous pouvez afficher une définition adaptée à chacun de vos besoins.
Moniteur 19 pouces avec une taille d'image visible de 350X260mm pour un plus grand confort d'utilisation. Menu de réglage affichés à l'écran (OSD) pour permettre un ajustement facile et précis de l'image. Conforme aux exigences “Energy Star” pour réduire la consommation d'énergie.
Déballage
Veuillez vous assurer que les éléments suivants sont bien dans l'emballage d'origine et en bonne condition:
- Moniteur 19"
- Cordon d'alimentation
- Base tournante / pivotante
*Mode d'emploi
NE retirez JAMAIS le coffret arrière !
Le coffret arrière doit uniquement être retiré par un technicien autorisé. Ce moniteur couleur contient en effet des composants de tension élevée.
Installlez l'unite dans un environnement adequat!
N'EXPOSEZ PAS le moniteur à la pluie ou à l'humidité afin d'éviter toute électrocution ou risque d'incendie. Ce moniteur est destiné à être utilisé dans un environnement de bureau. Evitez les vibrations, les poussières et les gaz corrosifs.
Placez le moniteur dans un endroit bien ventilé!
NE COUVREZ PAS le moniteur et ne placez aucun objet contre l'une de ses surfaces. Des orifices de ventilation sont placés sur tous les côtés du coffret arrière afin d'éviter toute élevation de température.
Placez le moniteur à l'écart des sources de chaleur!
NE PLACEZ PAS le moniteur sous le rayonnement direct du soleil ou près d'appareils de chauffage.
Attention aux CHAMPS magnetiques!
Ne placez pas d'aimant, de système de haut-parleur, de lecteur de disquettes, d'imprimante, ou d'appareil capable de générer un champ magnétique auprès du moniteur. Un champ magnétique peut provoquer le brouillage des couleurs ou la distorsion de l'affichage.
Attention au magnetisme!
Lorsque le moniteur est mis sous tension ou le bouton "DEGAUSS" enclenché, l'écran est démagnétisé pendant environ 10 secondes.
Cette opération génère un champ magnétique important autour du carter avant qui peut affecter les données stockées sur des bandes ou des disques magnétiques proches. Placez les appareils d'enregistrement magnétiques ainsi que les bandes et les disquettes à l'écart de ce moniteur.
Éclairage ambiant
Afin de réduire la fatigue oculaire, évitez le rayonnement direct du soleil ou de l'éclairage de la pièce sur l'écran.
Si un CORDON d'alimentation est FOURNI avec le moniteur,.... c'est ce CORDON qui DOIT etre utilisé!
En Europe, utilisez un cordon d'alimentation conforme aux normes européennes. Pour un courant nominal allant jusqu'à 6 ampères, le cordon d'alimentation doit être au moins de type
H05VV-F3G0,75 mm² ou H05VVH2-F3G0,75 mm².
Aux USA et au Canada, utilisez un cordon d'alimentation UL "LISTED" / CSA "LABELLED" ou "CERTIFIED" correspondant aux spécifications suivantes:
Puissance nominale : minimum 125V, 7 ampères
Longueur: maximum 3,0m
Type: SVT ou SJT
Type de prise : NEMA 5-15P, Fiches parallèles, avec masse
Le non-respect de ces normes peut entraîner des risques d'incendie ou d'électrocution.
Utilisez uniquement des PRISES de tension appropriées et relieses à la TERRE!
100 - 120 V pour les USA, le Canada, etc.
200 - 240 V pour l'Europe, etc.
(Ce moniteur se règle automatiquement sur la tension d'entrée 100 - 120 / 200 - 240 V.)
Cet équipement utilise les systèmes de protection électrique du bâtiment où il est installé pour l'isolement contre les courts-circuits ou les surtensions. Voir le tableau qui suit pour la localisation et le nombre adéquats de systèmes de protection du bâtiment.
Exemples informatifs de dispositifs de protection dans les matériels et sous-ensembles monophasés
| Protection contre | Nombre minimal de coupe-circuit à fusibles ou de pôles de disjoncteur | Emplacement | |
| Cas A: Matériel destiné à être relié uniquement à des SCHEMAS D'ALIMENTATION avec neutre à la terre identifié de façon sûre excepté pour le cas C ci-dessous. | Défaut à la terre | 1 | Conducteur de phase |
| Surintensité | 1 | L'un ou l'autre des conducteurs | |
| Cas B: Matériel destiné à être relié à toute alimentation, y compris les SCHEMAS D'ALIMENTATION IT et les alimentations avec fiches réversibles excepté pour le cas C ci-dessous. | Défaut à la terre | 2 | Deux conducteurs |
| Surintensité | 1 | L'un ou l'autre des conducteurs | |
| Cas C: Matériel destiné à être relié à des schémas d'alimentation 3 conducteurs avec neutre à la terre identifié de façon sûre. | Défaut à la terre | 2 | Chaque conducteur de phase |
| Surintensité | 2 | Chaque conducteur de phase |
Vérifiez que les systèmes de protection du BATIMENT correspondant aux conditions indiquées dans ce tableau avant d'installer le moniteur.
FAITES attention au branchement du CORDON d'alimentation !
Avant de brancher la prise mâle du cordon d'alimentation sur une prise murale de tension correcte, vérifie que la partie de ce cordon qui se trouve au niveau de la connexion est propre (c'est-à-dire qu'il n'y a pas de poussière). Ensuite, enfoncez fermement la prise mâle de ce cordon dans une prise murale afin d'éviter tout risque de choc électrique ou d'incendie.
Pour une isolation complète, retirez le CORDON d'alimentation !
Pour une isolation complète par rapport à la source d'alimentation, retirez le cordon d'alimentation du moniteur ou de la prise murale.
Évitez d'allumer et d'éteindre le moniteur à intervalles TROP rapprochés!
N'allumez pas et n'éteignez pas le moniteur à des intervalles trop rapprochés. Vous risquez de provoquer le brouillage des couleurs ou la dépréciation de l'affichage.
Attention à l'électricité statique présente à la surface de l'écran!
Pour éviter tout risque d'électrocution due à l'électricité statique présente à la surface de l'écran, débranchez le cordon d'alimentation au moins 30 secondes après avoir éteint le moniteur.
À PROPOS de l'entretien
La surface de ce moniteur a subi un traitement anti-reflets et anti-électrostatique. Utilisez de l'eau ou un solvant à base d'alcool avec un chiffon doux tel que de la gaze pour nettoyer la surface de l'écran. N'utilisez jamais de nettoyants abrasifs pour vitres contenant de l'ammoniaque à forte concentration ou des produits chimiques puissants car ils endommageraient l'écran. Nettoyez le coffrage et les boutons de réglage avec un chiffon doux légèrement humide. N'UTILISEZ PAS de vaporisateurs, de solvants ou de nettoyants abrasifs.
Pour les utilisateurs au CANADA
AVIS : Cet appareil numérique de la Classe A reste conforme à la norme NMB-003 du Canada.

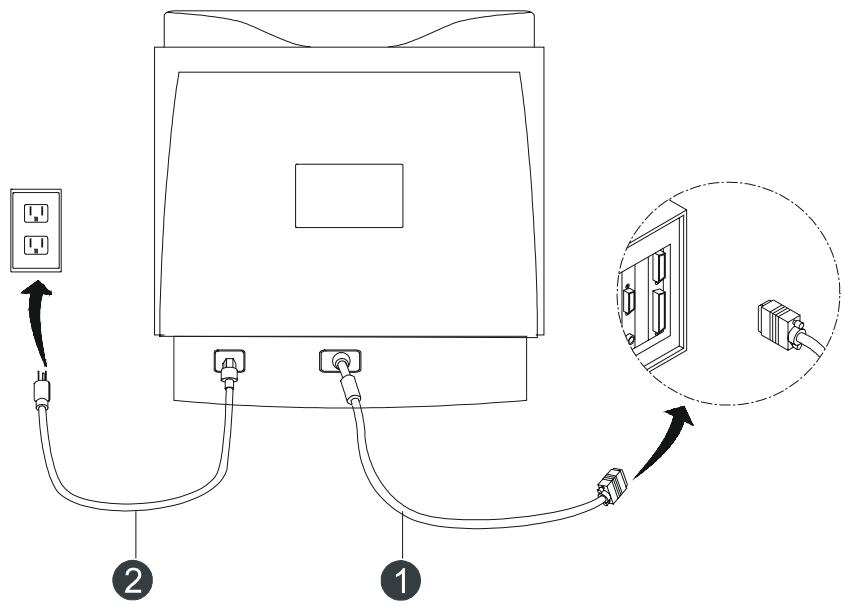

Installation
- Connectez le câble de signal VGA, 15 broches du moniteur ① sur le connecteur de l'ordinateur.
- Connectez le cordon d'alimentation ② sur le connecteur à l'arrête du moniteur, puis branchez l'autre extrémité dans une prise électrique facile d'accès et à proximité du moniteur.
- Allumez l'ordinateur et ensuite le moniteur.
- Ajustez la base tournante / pivotante pour un comportement de visibilité maximal.
L'installation de votre moniteur est maintenant terminée.

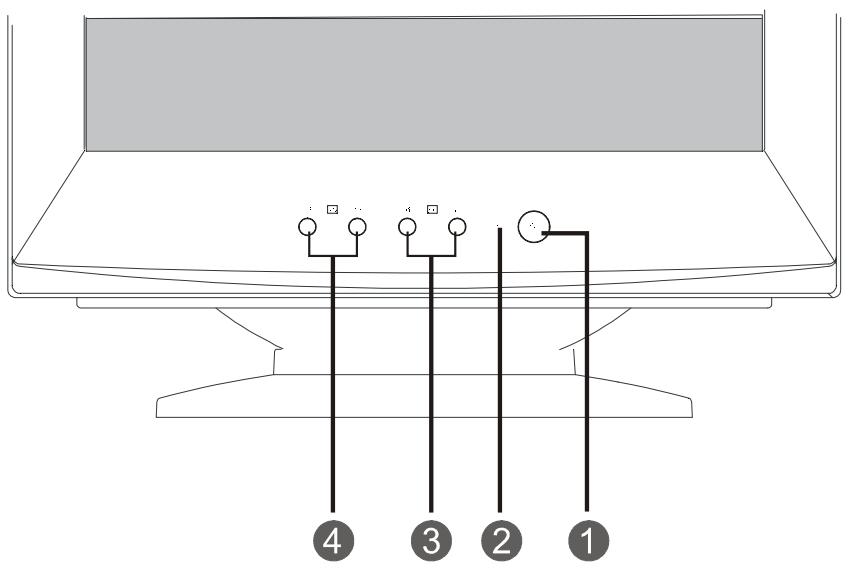

1 Bouton d'allumage
Allume ou éteint le moniteur
2 Voyant indicateur d'allumage
Couler
Vert
Jaune
Mode
Allumé
Sommeil
3 Bouton de sélection
Pour sélectionner les fonctions de l'OSD (menu de réglage écran)
4 & Ajustements
Pour ajuster les paramètres d'affichage dans la fonction sélectionnée.

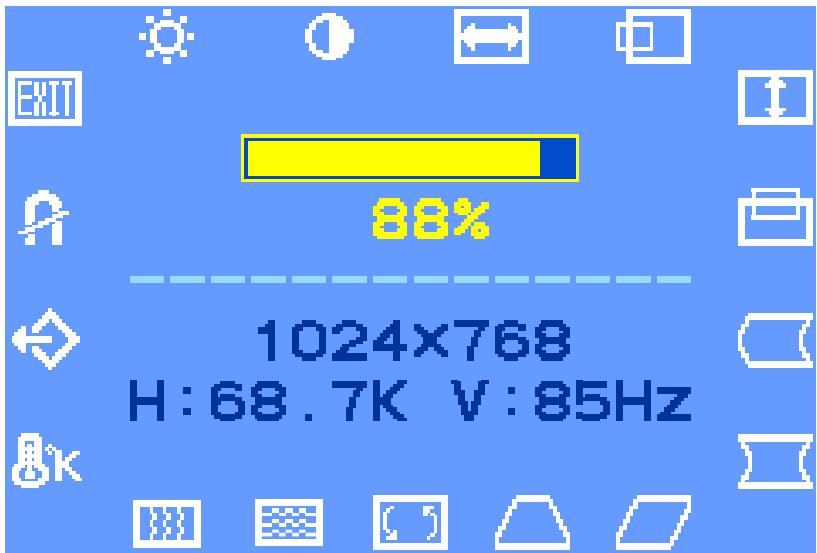

- Pressez le bouton / - + pour afficher le Menu d'Affichage Sur Écran.
- Pour sélectionner la fonction, pressez jusqu'à ce que la fonction voulue apparaisse accentuée.
- Pressez pour désirer la fonction.
- Sélectionnez l'icône Quitter si vous souhaitez quitter la fonction Affichage Sur Ecran, puis pressez une fois le bouton Sélection Fn
DESCRIPTION DES FONCTIONS OSD
| Icône | Fonction | Description |
| Brilliance | Ajuste la brillance d'affichage | |
| Contraste | Ajuste la contraste d'affichage | |
| Taille H. | Augmente ou réduit la largeur d'image | |
| Position H. | Déplace l'image vers la gauche ou la droite. | |
| Taille V. | Augmente ou réduit la hauteur d'image. | |
| Position V. | Déplace l'image vers le haut ou le bas. | |
| Balance de broche | Ajuste chaque côté de la Pelote. | |
| Pelote | Ajuste la portion concave et convexe de l'image. | |
| Parallélogramme | Ajuste l'inclinaison des côts affichés vers la gauche ou la droite. | |
| Trapézoïde | Ajuste les largeurs du sommet et de la base. | |
| Rotation | Ajuste la rotation de l'image. | |
| Moire. H | Cette option est utilisée pour corriger le désalignement horizontal. | |
| Moire. V | Cette option est utilisée pour corriger le désalignement vertical. | |
| SK | Température de couleur | Ajuste l'image pour obtenir des couleurs plus vives. |
| Réinitialisation | Réinitialise les valeurs par défaut. | |
| Démagnétisation | Démagnétise l'écran pour réduire les impuretés de couleur. | |
| EXTI | Quitter | Pour quitter le menu de réglage écran. |
SPÉCIFICATIONS
| Ecran | |
| Taille | 19" CRT |
| Pas de points horizontal | 0.22 mm |
| Pas de masque horizontal | 0.21 mm |
| Surface | Anti-Reflet |
| Zone d'Affichage(mm) | 350 x 260 |
| Signal d'entrée | |
| Video Syns. | RGB Analog 0.7Vp-p / 75 Ohm |
| a. Séparé H/V, TTL (+/-) | |
| b. Composite H+V, TTL (+/-) | |
| Fréquence de Balayage | |
| Horizontal (KHz) | 30 - 95 |
| Vertical (Hz) | 50 - 120 |
| Résolution Max. | 1600 x 1200 |
| Cordon Signal | |
| Captif 15 broches, mini D-sub | |
| Alimentation | |
| Consummation | <130W |
| Alimentation | 100 - 240VAC 10, 50 - 60Hz |
| Power Factor Control | Conforme à EPA Energy Star, VESA DPMS |
| Modes d'Affichage | |
| Présélection | 12 |
| Utilisateur | 6 |
| Température Opérationnelle | |
| Température ambiente | 0 - 40 °C |
| Humidité Relative | 10 - 90 % |
| Dimensions (L x W x H) | |
| Incluant le pied | 472 x 452 x 462 (mm) |
| Poids | |
| Déballage | 21.0kgs (46.3 lbs) |
| Incluant le pied | 25.2kgs (55.6 lbs) |
Dépannage
Veuillez vous référer aux solutions suivantes en cas de problème. Si le problème persiste, veuillez contacter votre service local/agréé.
Problème: levoyant d'allumage ne s'allume pas alors que le moniteur est en marche.
Vérifiez que le cordon d'alimentation soit bien connecté. Assurez-vous que la rallonge ou prise multiple soit bien allumée si le moniteur est branché dessus.
Problème: il n'y a pas d'image sur l'écran.
Assurez-vous que l'ordinateur soit bien allumé. Assurez-vous que le connecteur en forme de D du câble vidéo soit bien connecté au port de l'adaptateur vidéo sur l'arête de l'ordinateur. Vérifiez que les contrôles des brillances et d'image ne soient pas mis sur la position la plus faible.
Problème: scintillement
Assurez-vous que le connecteur en forme de D du câble vidéo soit bien connecté au port de l'adaptateur vidéo sur l'arête de l'ordinateur.
Problème: l'image présente des motifs de vague ou rebondit.
Éloignez l'un des périhériques électriques du moniteur car il risque de provoquer une interférence. Veuillez vous référer à la déclaration FCC en début de ce mode d'emploi pour de plus amples détails sur les interférences d'affichage.
Hitachi, Ltd. Tokyo, Japan
Email: france.consumateur@hitachi-eu.com
