Type de produit	Récepteur audio avec lecteur CD et Bluetooth
Marque	JVC
Modèle	KD-SX38MBT
Dimensions (L x H x P)	178 x 50 x 160 mm (standard DIN)
Poids	1,5 kg
Alimentation	12 V CC (véhicule)
Consommation électrique	10 A max (avec éclairage)
Fonctions principales	Lecteur CD/CD-R/RW, tuner RDS, Bluetooth (mains libres et streaming audio), USB, entrée AUX avant
Puissance de sortie	4 x 50 W (max)
Formats audio supportés	CD, MP3, WMA, WAV (via USB)
Affichage	Écran LCD à cristaux liquides
Éclairage	Rétroéclairage rouge (ou variable selon réglage)
Commandes	Boutons rotatifs et touches tactiles, télécommande incluse
Entrée antenne	Connecteur ISO standard
Sorties audio	4 haut-parleurs, 1 sortie subwoofer (préampli)
Bluetooth	Version 2.1 + EDR, profil HFP/A2DP/AVRCP
Accessoires inclus	Façade amovible, télécommande, câble USB, kit de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Fusible de protection 15 A, façade amovible antivol, installation par professionnel recommandée
Pièces détachées et réparabilité	Boutons, façade, télécommande, câble d'alimentation, antenne
Informations générales	Compatibilité véhicules 12 V, norme CE, température de fonctionnement -20°C à +60°C

FOIRE AUX QUESTIONS - KD-SX38MBT JVC

Comment coupler mon téléphone avec le JVC KD-SX38MBT ?

Activez le Bluetooth sur votre téléphone, puis sur l'autoradio appuyez sur la touche BT ou Phone. Sélectionnez 'KD-SX38MBT' dans la liste des périphériques. Le code d'appairage est généralement 0000. Confirmez sur les deux appareils.

Quels formats audio sont lisibles via USB ?

Le récepteur lit les fichiers MP3, WMA et WAV stockés sur une clé USB formatée en FAT32. Assurez-vous que les fichiers ne soient pas protégés par DRM.

Comment régler l'égaliseur ?

Appuyez sur la touche EQ (Égaliseur) pour parcourir les préréglages (Rock, Pop, Jazz, etc.). Pour un réglage manuel, maintenez la touche enfoncée et ajustez les bandes de fréquences avec la molette.

Que faire si la façade amovible ne s'allume pas ?

Vérifiez que la façade est correctement enclenchée. Nettoyez les contacts avec un chiffon sec. Si le problème persiste, le fusible de l'autoradio a peut-être grillé ; remplacez-le par un fusible de 15 A identique.

Comment mémoriser une station de radio ?

Syntonisez la station souhaitée, puis appuyez sur la touche MEMO (ou maintenez enfoncé un bouton de présélection 1 à 6) jusqu'à entendre un bip. La station est alors sauvegardée.

Puis-je connecter un amplificateur externe ?

Oui, l'autoradio dispose d'une sortie préamplifiée pour caisson de basses (subwoofer) avec un niveau de 2,5 V. Vous pouvez également utiliser les sorties haut-parleurs pour un ampli, mais il est recommandé d'utiliser des adaptateurs.

Comment activer la fonction mains libres ?

Après avoir appairé votre téléphone, passez un appel depuis celui-ci ; le son est automatiquement redirigé vers l'autoradio. Vous pouvez également utiliser la touche Phone pour décrocher/raccrocher.

Mon autoradio ne s'allume pas, que vérifier ?

Contrôlez d'abord le fusible situé à l'arrière de l'appareil (15 A). Vérifiez les connexions d'alimentation (câble rouge pour l'allumé, jaune pour la mémoire). Assurez-vous que la façade est bien verrouillée.

Comment retirer la façade amovible ?

Appuyez sur le bouton RELEASE situé sur le côté de la façade. Tirez délicatement la façade vers vous. Rangez-la dans son étui de protection pour éviter les rayures.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Il contient 104 pages détaillant toutes les fonctions et l'installation.

MODE D'EMPLOI KD-SX38MBT JVC

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1. L'appareil ne doit pas produire de brouillage.
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Contient le module Bluetooth avec ID FCC : ZWY88112

IC

ID :

12033A-88112

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles de la FCC en matière d'exposition aux radiofréquences (RF) ainsi que les lignes directrices d'exposition aux radiofréquences (RF) CNR-102 de l'ISED. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain.

Avant l'utilisation .... 3

Fonctionnement de base 4

Prise en main 5

1 Vérifiez le type de transition 2 Réglez l'horloge et la date 3 Faites les réglages de base

Radio....6

USB 8

AUX 9

Application JVC Remote 10

Bluetooth® 11

Bluetooth - Connexion

Bluetooth - Téléphone portable

Bluetooth - Audio

Réglages audio 18

Réglages d'affichage 24

Références 25

Entretien

Plus d'informations

Changez l'information sur l'affichage

Guide de dépannage 27

• Pour utiliser correctement l'appareil, veuillez lire ce manuel complémentaire avant de l'utiliser. Il est particulièrement important que vous lisiez et acceptiez les avertissements et les précautions de ce manuel.
• Veuillez garder ce manuel dans un endroit sûr et accessible pour une utilisation future.

▲ MISE EN GARDE

N'utilisez aucune fonction qui risque de vous distraire de la conduite sûre de votre véhicule.

▲ AVERTISSEMENT

Réglage du volume :

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d'éviter tout risque d'accident.
• Réduisez le volume avant de reproduire des sources numériques afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.

Généralités :

• Évitez d'utiliser le périphérique extérieur s'il peut gêner une conduite en toute sécurité.
• Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenus responsables de toute perte des données enregistrées.
• Veuillez faire en sorte de ne jamais mettre ou laisser d'objets métalliques (tels que des pièces ou des outils) dans l'appareil, afin d'éviter tout risque de court-circuit.
• En fonction du type de voiture, l'antenne s'étendra automatiquement quand vous mettrez l'appareil sous tension si le câble de commande d'antenne est connecté (page 31). Mettez l'appareil hors tension quand vous vous garez dans un parking avec un plafond bas.

Comment lire ce manuel

• Les affichages et les façades montrés dans ce manuel d'instructions sont des exemples utilisés pour offrir une explication claire des opérations. Pour cette raison, ils peuvent différer des affichages et des façades réels.
• Les opérations sont expliquées principalement en utilisant les touches de la façade.
• Les indications en anglais sont utilisées dans un but explicatif. Vous pouvez choisir la langue d'affichage à partir du menu. (Page 6) • [XX] indique les éléments choisis. • (Page XX) indique que des références sont disponibles aux pages citées.

Ce symbole sur le produit indique que ce manuel d'instructions contient d'importantes instructions d'utilisation et d'entretien. Assurez-vous de lire attentivement les instructions de ce manuel d'instructions.

FRANÇAIS

Fonctionnement de base

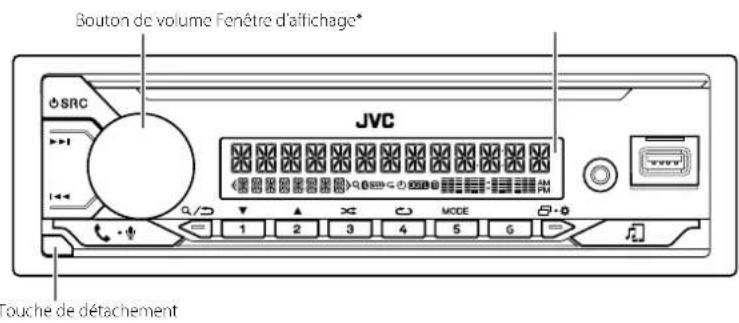

Façade

* Uniquement à des fins d'illustration.

Attachez

Détachez

Comment réinitialiser : Réinitialisez l'appareil en moins de 5 secondes après avoir détaché la façade.

Pour Sur la façade

Mettez l'appareil sous tension	Appuyez sur ⏻ SRC.• Maintenez la touche enfoncée pour mettre l'appareil hors tension.
Ajustez le volume Tournez le bouton de volume.
	Appuyez sur le bouton de volume pour couper le son ou mettre la lecture en pause.• Appuyez une nouvelle fois pour annuler. Le niveau de volume retourne au niveau précédent avant la mise en sourdine ou la pause.
Sélectionner la source	• Appuyez répétitivement sur ⏻ SRC.• Appuyez sur ⏻ SRC, puis tournez le bouton de volume avant 2 secondes.
Changez l'information sur l'affichage	Appuyez répétitivement sur ⏻ (Page 26)

FRANÇAIS

Prise en main

Vérifiez le type de transition

Quand vous mettez l'appareil sous tension pour la première fois (ou que [FACTORY RESET] est réglé sur [YES], voir page 6), l'affichage montre : "2-WAY X'OVER" ou "3-WAY X'OVER" → "PRESS" → VOLUME KNOB" → CONFIRM".

Appuyez sur le bouton de volume pour valider le type de transition actuel. • Pour changer le type de transition, reportez-vous à la page 19.

Réglez l'horloge et la date

1 Maintenez enfoncée 2 Tournez le bouton de volume pour choisir [CLOCK], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir [CLOCK ADJUST], puis appuyez sur le bouton. 4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Réglez l'heure dans l'ordre "Heures" "Minutes". 5 Tournez le bouton de volume pour choisir [CLOCK FORMAT], puis appuyez sur le bouton. 6 Tournez le bouton de volume pour choisir [12H] ou [24H], puis appuyez sur le bouton.

Pour ajuster l'horloge

Pour régler la date

7 Tournez le bouton de volume pour choisir [DATE SET], puis appuyez sur le bouton.

8 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton.

Réglez la date dans l'ordre "Jour" → "Mois" → "Année".

9 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur 📞/∅

Faites les réglages de base

1 Maintenez enfoncée 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur a/5

Défaut: [XX]

[SYSTEM]
[KEY BEEP]	(Non applicable quand la transition 3 voies est sélectionnée.) (Page 19)[ON]: Met en service la tonalité des touches. ; [OFF]: Met hors service la fonction.
[SOURCESELECT]
[AM SRC]*1	[ON]: Met en service AM dans la sélection de la source. ; [OFF]: Hors service.(Page 6)
[BT AUDIO SRC]*1	[ON]: Met en service BT AUDIO dans la sélection de la source. ; [OFF]: Hors service.(Page 17)
[BUILT-IN AUX]*1	[ON]: Met en service AUX dans la sélection de la source. ; [OFF]: Hors service.(Page 9)

^x 1 Pas d'allicage quand la source correspondante est sélectionnée.

FRANÇAIS

Prise en main

[F/W UPDATE]*2
[UPDATE SYSTEM]
[F/W UP xxxx]	[YES]: Démarrer la mise à niveau du micrologiciel. ; [NO]: Annulation (la mise à niveau n'est pas activée).Pour en savoir plus sur la mise à niveau du micrologiciel, consultez<https://www.jyc.net/cs/car/>
[FACTORY RESET]	[YES]: Réinitialise les réglages aux valeurs par défaut (sauf la station mémorisée). ; [NO]: Annulation.
[CLOCK]
[TIME SYNC]	[ON]: L'horloge est réglée automatiquement à l'aide des données d'horloge (CT) comprises dans les données du signal FM Radio Broadcast Data System.; [OFF]: Annulation.
[CLOCK DISPLAY]	[ON]: L'horloge apparaît sur l'affichage même quand l'appareil est hors tension.; [OFF]: Annulation.
[ENGLISH]	Sélectionnez la langue d'affichage pour le menu et l'information sur le morceau si elle est disponible.Par défaut, [ENGLISH] est sélectionné.
[ESPAÑOL]

*2 La mise à niveau inférieur du micrologiciel est interdite.

Radio

Recherchez une station

1 Appuyez répétitivement sur ⒷSRC pour sélectionner FM ou AM. 2 Appuyez sur ◀◀◀ / ▶▶▶ pour rechercher une station automatiquement. (ou) Maintenez enfoncé ◀◀◀ / ▶▶▶ jusqu'à ce que "M" clignote, puis appuyez répétitivement dessus pour rechercher une station manuellement.

Réglages en mémoire

Vous pouvez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Mémorisez une station

Pendant l'écoute d'une station...

Maintenez enfoncée une des touches numériques (1 à 6).

1 Maintenez enfoncé le bouton de volume jusqu'à ce que "PRESET MODE" clignote.

2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton.

"MEMORY" apparaît une fois que la station est mémorisée.

FRANÇAIS

Radio

Sélectionnez une station mémorisée

Appuyez sur l'une des touches numériques (1 à 6). (ou)

1 Appuyez sur .9/5 2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton.

Autres paramètres

1 Maintenez enfoncée 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.

4 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur 9/5.

Défaut: [XX]

[RÉGLAGE DU TUNER]

[RADIO TIMER]

Met la radio sous tension à une heure spécifique quelle que soit la source actuelle.1 [ONCE]/[DAILY]/[WEEKLY]/[OFF]: Sélectionnez la fréquence de mise en service de la minuterie.2 [FM]/[AM]: Sélectionner la source.3 [01] à [18] (pour FM)/[01] à [06] (pour AM): Sélectionnez la station préféigée.4 Réglez l'heure et le jour*1 de mise en service.L'indicateur°" s'allume quand le réglage est terminé.La minuterie de radio ne se met pas en service dans les cas suivants.• L'appareil est mis hors tension.• [OFF] est sélectionné pour [AM SRC] dans [SOURCE SELECT] après la sélection de la minuterie de radio pour AM. (Page 5)

[SSM]	[SSM 01-06]/[SSM 07-12]/[SSM 13-18]: Préègle automatiquement un maximum de 18 stations pour FM. "SSM" s'arrête de clignoter quand les 6 premières stations sont mémorisées. Sélectionnez[SSM 07-12]/[SSM 13-18] pour mémoriser les 12 stations suivantes.
[IF BAND]	[AUTO]: Augmente la sélectivité du tuner pour réduire les interférences des stations FM adjacentes. (L'effet stéréo peut être perdu);[WIDE]: Il y a des interférences des stations FM adjacentes, mais la qualité du son n'est pas dégradée et l'effet stéréo est conservé.
[MONO SET] [ON]: Améliore la réception FM mais l'effet stéréo sera perdu.;[OFF]: Annulation.
[AREA] [N.AMERICA]: Pour l'Amérique du Nord/Centrale/du Sud, intervalles AM/FM; 10 kHz/200 kHz.;[S.AMERICA]: Pour les pays d'Amérique du Sud, intervalles AM/FM; 10 kHz/50 kHz.;[EUROPE]: Pour les autres régions, intervalles AM/FM; 9 kHz/50 kHz.
[PTY SEARCH]	Sélectionnez un code PTY pour FM Radio Broadcast Data System (reportez-vous à "Code PTY pour FM Radio Broadcast Data System").S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

*1 Sélectionnable uniquement quand [ONCE] ou [WEEKLY] est choisi à l'étape 1.

Code PTY pour le système de radiodiffusion de données FM

[NEWS]. [INFORM] (informations), [SPORTS], [TALK], [ROCK], [CLS ROCK] (rock classique), [ADLT HIT] (hits adultes), [SOFT RCK] (rock doux), [TOP 40], [COUNTRY], [OLDIES], [SOFT], [NOSTALGA] (nostalgique), [JAZZ], [CLASSICL] (classique), [R & B] (rythme et blues), [SOFT R&B] (rythme et blues doux); [LANGUAGE], [REL MUSC] (musique religieuse), [REL TALK] (discussion religieuse), [PERSNLTY] (personnalité), [PUBLIC], [COLLEGE], [HABL ESP] (discussion en espagnol), [MUSC ESP] (musique espagnole), [HIP HOP], [WEATHER]

FRANÇAIS

USB

Connectez un périphérique USB

La source change automatiquement sur USB et la lecture démarre.

* Ne laissez pas le câble à l'intérieur de la voiture quand il n'est pas utilisé.

Opérations de base

Source sélectionnable : USB

Pour les fichiers audio compatibles, reportez-vous à "Fichiers pouvant être lus" à la page 25.

Pour Sur la façade

Recherche rapide vers l'arrière/vers l'avant	Maintenez enfoncée/►►.
Sélectionnez un fichier	Appuyez sur l◄◄/►►.
Sélectionnez un dossier	Appuyez sur 2▲/1▼.
Lecture répétée	Appuyez répétitivement sur 4◄►.[TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT]: Fichier MP3/WMA/WAV/FLAC
Lecture aléatoire	Appuyez répétitivement sur 3◄►.[FOLDER RANDOM]/[ALL RANDOM] [RANDOM OFF]: Fichier MP3/WMA/WAV/FLAC

Sélectionnez le lecteur de musique

Quand la source est USB, appuyez répétitivement sur 5 MODE.

Les morceaux mémorisés dans le lecteur suivant seront lus.

• Mémoire sélectionnée interne ou externe d'un smartphone (Mass Storage Class).
• Lecteur sélectionné parmi plusieurs lecteurs. (Cet appareil peut prendre en charge un maximum de 4 lecteurs. Cependant, la lecture peut prendre un certain temps si trois cartes ou plus sont connectées.)

FRANÇAIS

USB

Sélectionnez un fichier à lire

À partir d'un dossier ou d'une liste

1 Appuyez sur .Q/ 2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir un fichier, puis appuyez sur le bouton. La lecture du fichier sélectionné démarre.

Recherche rapide

Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux.

1 Appuyez sur .Q/3 2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton. 3 Tournez rapidement le bouton de volume pour parcourir la liste rapidement. 4 Tournez le bouton de volume pour choisir un fichier, puis appuyez sur le bouton. La lecture du fichier sélectionné démarre.

AUX

Vous pouvez écouter de la musique à partir d'un lecteur audio portable via la prise d'entrée auxiliaire.

Préparation :

Sélectionnez [ON] pour [BUILT-IN AUX] dans [SOURCE SELECT]. (Page 5)

Démarrez l'écoute

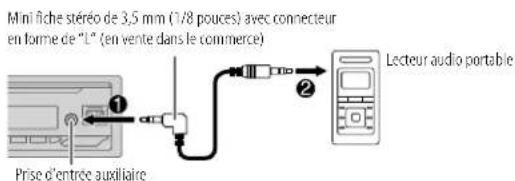

1 Connectez un lecteur audio portable (en vente dans le commerce).

2 Appuyez répétitivement sur ⏻ SRC pour sélectionner AUX. 3 Mettez sous tension le lecteur audio portable et démarrez la lecture.

Utilisez une mini fiche stéréo munie d'une fiche à 3 connecteurs pour obtenir une sortie audio optimum.

FRANÇAIS

Vous pouvez commander l'autoradio JVC à partir d'un périphérique Android (via Bluetooth) en utilisant l'application JVC Remote.

- Pour plus d'informations, consultez https://www.jvc.net/cs/car/ .

Préparation :

Installez la dernière version de l'application JVC Remote sur votre périphérique avant la connexion.

Commencez à utiliser l'application JVC Remote 1 Démarrez l'application JVC Remote sur votre appareil. 2 Connectez votre périphérique. - Appariez le périphérique Android avec cet appareil via Bluetooth. (Page 11) 3 Sélectionnez le périphérique à utiliser à partir du menu. Reportez-vous à "Réglages pour utiliser une application JVC Remote" ci-après.

1 Démarrez l'application JVC Remote sur votre appareil. 2 Connectez votre périphérique. - Appariez le périphérique Android avec cet appareil via Bluetooth. (Page 11) 3 Sélectionnez le périphérique à utiliser à partir du menu. Reportez-vous à "Réglages pour utiliser une application JVC Remote" ci-après.

Réglages pour utiliser une application JVC Remote

1 Maintenez enfoncée 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4 Appuyez sur quitter.

Pour retourner à l'option de réglage précédente, appuyez sur a/3.

Bluetooth®

[REMOTE APP]
[ANDROID LIST]	Sélectionnez le périphérique Android à utiliser dans la liste.
[STATUS]	Montre l'état du périphérique sélectionné.[ANDROID CONNECTED]: Vous pouvez utiliser l'application à l'aide du périphérique Android connecté via Bluetooth.[ANDROID NOT CONNECTED]: Aucun périphérique Android n'est connecté pour utiliser l'application.

En fonction de la version Bluetooth, du système d'exploitation et de la version du micrologiciel de votre téléphone portable, la fonction Bluetooth peut ne pas fonctionner avec cet appareil.

Assurez-vous d'activer la fonction Bluetooth du périphérique pour réaliser les opérations suivantes.

• En fonction de la version Bluetooth, du système d'exploitation et de la version du micrologiciel de votre téléphone portable, la fonction Bluetooth peut ne pas fonctionner avec cet appareil.
• Assurez-vous d'activer la fonction Bluetooth du périphérique pour réaliser les opérations suivantes.
• La condition du signal varie en fonction de l'environnement.

Bluetooth — Connexion

Profils Bluetooth pris en charge

• Hands-Free Profile — Profil mains libres (HFP)
• Advanced Audio Distribution Profile — Profil de distribution audio avancé (A2DP)
• Audio/Video Remote Control Profile — Profil de télécommande audio/vidéo (AVRCP)
• Serial Port Profile — Profil de port série (SPP)
• Phonebook Access Profile — Profil d'accès au répertoire d'adresses (PBAP)

Codecs Bluetooth pris en charge

Codec Sous-bande (SBC)

Connectez le microphone

Faites le pairage et connectez un périphérique Bluetooth pour la première fois

1. Appuyez sur ⏻ SRC pour mettre l'appareil sous tension.

2. Recherchez et sélectionnez le nom de votre récepteur ("KD-SX38MBT") sur le périphérique Bluetooth.

"BT PAIRING" clignote sur l'affichage.

- Pour certains périphériques Bluetooth, il se peut que vous ayez besoin d'entrer le code PIN (numéro d'identification personnel) immédiatement après la recherche.

3. Réalisez (A) ou (B) en fonction de ce qui apparaît sur l'affichage.

Pour certains périphériques Bluetooth, la séquence de pairage peut varier en fonction des étapes décrites ci-dessous.

(A) "Nom du périphérique" → "XXXXXX" → "VOL - YES" → "BACK - NO" "XXXXXX" est un code à 6 chiffres généré aléatoirement pendant chaque pairage.

Assurez-vous que les codes qui apparaissent sur l'appareil et le

périphérique Bluetooth sont les mêmes.

Appuyez sur le bouton de volume pour valider le code.

Utilisez le périphérique Bluetooth pour valider le code.

(B) "Nom du périphérique" → "VOL - YES" → "BACK - NO"

Appuyez sur le bouton de volume pour démarrer le pairage.

2 • Si "PAIRING" → "PIN 0000" défile sur l'affichage, entrez le code PIN

"0000" sur le périphérique Bluetooth.

Vous pouvez choisir le code PIN souhaité avant le pairage. (Page 15)

- Si seul "PAIRING" apparaît, utilisez le périphérique Bluetooth pour confirmer le pairage.

"PAIRING COMPLETED" apparaît quand le pairage est terminé et ⚙" s'allume quand la connexion Bluetooth est établie.

- L'indicateur s'allume pour indiquer la puissance de la batterie du périphérique connecté. Reportez-vous aussi à [FORMAT] à la page 24 pour la puissance de la batterie et du signal indiquée sur l'affichage.

• Cet appareil prend en charge le pairage simple sécurisé (SSP).
• Un maximum de cinq appareils peuvent être enregistrés (appariés) au total.
• Une fois le pairage terminé, le périphérique Bluetooth reste enregistré sur l'appareil, même si vous réinitialisez l'appareil. Pour supprimer un périphérique apparié, voir [DEVICE DELETE] à la page 15.
• Un maximum de deux téléphones Bluetooth et un périphérique audio Bluetooth peuvent être connectés en même temps. Pour connecter ou déconnecter le périphérique enregistré, reportez-vous à [PHONE SELECT] ou [AUDIO SELECT] dans [BT MODE] (page 15). Cependant, quand la source est BT AUDIO, vous pouvez connecter jusqu'à cinq périphériques audio Bluetooth et basculer entre ces cinq périphériques (page 17).
• Certains périphériques Bluetooth peuvent ne pas se connecter automatiquement au système après le pairage. Connectez le périphérique à l'appareil manuellement.
• Quand la batterie du périphérique Bluetooth connecté devient faible, "Nom du périphérique" → "LOW BATTERY" s'affiche.
• Référez-vous au manuel d'instructions de votre périphérique Bluetooth pour en savoir plus.

Bluetooth — Téléphone portable

Réception d'un appel

Quand il y a un appel entrant :

• Les touches clignotent dans la couleur que vous avez sélectionnée dans [RING COLOR] (page 14).
• L'appareil répond automatiquement à l'appel si [AUTO ANSWER] est réglé sur une heure sélectionnée (page 14).

Pendant un appel :

• Les touches arrêtent de clignoter et s'allument dans la couleur que vous avez sélectionnée dans [RING COLOR] (page 14).
• Si vous mettez l'appareil hors tension ou détachez la façade, la connexion Bluetooth est déconnectée.

12 FRANÇAIS

Bluetooth®

Les opérations suivantes peuvent différer ou peuvent ne pas être disponibles en fonction du téléphone connecté.

Pour Sur la façade

Répondre à un appel	Appuyez sur 📊 - 🎮 ou sur le bouton de volume.
Refuser un appel	Maintenez enfoncé 📊 - 🎮 ou le bouton de volume.
l'in d'un appel	Maintenez enfoncé 📊 - 🎮 ou le bouton de volume.

Pendant que vous parlez pour le premier appel entrant...
Répondez à un autre appel entrant et mellez en attente l'appel actuel	Appuyez sur 📞 - 🎮 ou sur le bouton de volume.
Refusez un autre appel entrant	Maintenez enfoncé 📞 - 🎮 ou le bouton de volume.
Quand vous avez deux appels actifs...
Terminez l'appel actuel et activez l'appel en attente	Maintenez enfoncé 📞 - 🎮 ou le bouton de volume.
Commutez entre l'appel actuel et l'appel en attente	Appuyez sur 📞 - 🎮
Ajustez le volume du téléphone*1[00] à [35] (Défaut: [15])	Tournez le bouton de volume pendant un appel.
Commute entre le mode mains libres et le mode de conversation privée*2	Appuyez sur 🔒/⇨ pendant un appel.

*1 Cet ajustement n'affecte pas le volume des autres sources.

*2 Les opérations peuvent différer en fonction du périphérique Bluetooth connecté.

Amélioration de la qualité des voix

Quand vous parlez au téléphone...

1 Maintenez enfoncée. 📄• 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4 Appuyez sur pour quitter. Pour retourner à l'option de réglage précédente, appuyez sur a/3.

Défaut: [XX]

[MIC GAIN]	[LEVEL -10] à [LEVEL +10] : [(LEVEL -04)]: La sensibilité du microphone augmente quand le numéro augmente.
[NR LEVEL]	[LEVEL -05] à [LEVEL +05] : [(LEVEL 00)]: Ajustez le niveau de réduction de bruit jusqu'à ce qu'un minimum de bruit soit entendu pendant une conversation téléphonique.
[ECHO CANCEL]	[LEVEL -05] à [LEVEL +05] : [(LEVEL 00)]: Ajustez le temps de retard d'annulation de l'écho jusqu'à ce que le dernier écho est entendu pendant une conversation téléphonique.

• La qualité de l'appel peut dépendre du téléphone portable.

Réalise les réglages de réception d'un appel

1 Appuyez sur pouvenir en mode Bluetooth. 2 Tournez le bouton de volume pour choisir un élément (page 14), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé.

Pour retourner à l'option de réglage précédente, appuyez sur a/3.

FRANÇAIS

13

Bluetooth®

[SETTINGS]
[AUTOANSWER]	[01 SEC] à [30 SEC]: Répond à un appel entrant automatiquement pendant le temps sélectionné (secondes). ; [OFF]: Annulation.
[RING COLOR]	[COLOR 01] à [COLOR 49] ; [COLOR 08] : Sélectionne la couleur l'éclairage pour les touches comme notification quand il y a un appel entrant et pendant un appel. ; [OFF]: Annulation.

Faire un appel

Vous pouvez faire un appel à partir de l'historique, du répertoire d'adresses ou composer le numéro. Un appel par commande vocale est possible si votre téléphone portable possède cette fonction.

1 Appuyez sur pour entrer en mode Bluetooth.

"(Nom du premier périphérique)" apparaît.

- Si deux téléphones Bluetooth sont connectés, appuyez de nouveau sur

- pour connecter sur un autre téléphone.

"(Nom du deuxième périphérique)" apparaît.

2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.

3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.

Pour retourner à l'option de réglage précédente, appuyez sur a/3.

[RECENT CALL]	(Applicable uniquement quand le téléphone prend en charge PBAP.)1 Appuyez sur le bouton de volume pour sélectionner un nom ou un numéro de téléphone.“<”indique l'appel reçu, “>” indique un appel passé, “M” indique un appel manqué.“NO HISTORY” apparaît s'il n'y a pas d'historique d'appels enregistré ou de numéro d'appel.2 Appuyez sur le bouton de volume pour appeler.
[PHONEBOOK]	(Applicable uniquement quand le téléphone prend en charge PBAP.)1 Appuyez sur 2▲/1▼ pour choisir la lettre souhaitée (A à Z, 0 à 9, et OITILRS).“OTHERS” apparaît si le premier caractère est autre que A à 7, 0 à 9.2 Tournez le bouton de volume pour choisir un nom, puis appuyez sur le bouton.3 Tournez le bouton de volume pour choisir un numéro de téléphone, puis appuyez sur le bouton pour appeler.Pour utiliser le répertoire d'adresses avec cet appareil, assurez-vous d'autoriser l'accès ou le transfert à partir de votre smartphone. En fonction du téléphone connecté, le processus peut différer.Cet appareil peut uniquement afficher les lettres non accenturées. (Les lettres accentuées telles que “U” sont affichées comme “U”.)
[DIAL NUMBER]	1 Tournez le bouton de volume pour sélectionner un numéro (0 à 9) ou un caractère (✗#, +).2 Appuyez sur◄◄/►►l pour déplacer la position d'entrée.Répétez les étapes 1 et 2 jusqu'à ce que vous terminiez d'entrer le numéro de téléphone.3 Appuyez sur le bouton de volume pour appeler.
[VOICE]	Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone. (Reportez-vous aussi à “l'aites au appel en utilisant la reconnaissance vocale” ci après.)

Faites un appel en utilisant la reconnaissance vocale

1 Maintenez enfoncée pour activer la reconnaissance vocale du téléphone connecté.

2 Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone.

- Les fonctions de reconnaissance vocale prises en charge varient pour chaque téléphone. Référez-vous au manuel d'instructions du téléphone connecté pour les détails.

Bluetooth®

Stockage d'un contact en mémoire

Vous pouvez mémoriser un maximum de 6 contacts sur les touches numériques (1 à 6).

1. Appuyez sur pour entrer en mode Bluetooth. 2. Tournez le bouton de volume pour choisir [RECENT CALL], [PHONEBOOK] ou [DIAL NUMBER], puis appuyez sur le bouton. 3. Tournez le bouton de volume pour sélectionner un contact ou entrez un numéro de téléphone. Si un contact est sélectionné, appuyez sur le bouton de volume pour afficher le numéro de téléphone. 4. Maintenez enfoncée une des touches numériques (1 à 6).

"MEMORY P(numéro préréglé sélectionné)" apparaît quand les contacts sont mémorisés.

Pour supprimer un contact de la mémoire préréglée, choisissez [DIAL NUMBER] à

l'étape 2 et mémorisez un numéro vide à l'étape 3 et passez à l'étape 4.

Passez un appel sur un numéro préréglé

1. Appuyez sur pour entrer en mode Bluetooth. 2. Appuyez sur l'une des touches numériques (1 à 6). 3. Appuyez sur le bouton de volume pour appeler. "NO PRESET" apparaît s'il n'y a pas de contact mémorisé.

Réglages du mode Bluetooth

1. Maintenez enfoncée 2. Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3. Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4. Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur a/3.

Défaut: [XX]

[BT MODE]
[PHONESELECT]	Permet de sélectionner le téléphone ou le périphérique audio à connecter ou déconnecter.
[AUDIOSELECT]	" * " apparaît devant le nom de l'appareil quand il est connecté." ▶ " apparaît devant le périphérique de lecture audio actuel.- Vous pouvez connecter un maximum de deux téléphones Bluetooth et un périphérique audio Bluetooth en même temps.
[DEVICEDELETE]	1 Tournez le bouton de volume pour choisir le périphérique à suparimer, puis appuyez sur le bouton.2 Tournez le bouton de volume pour choisir (YES) ou [NO], puis appuyez sur le bouton.
[PIN CODE EDIT](0000)	Change le code PIN (6 chiffres maximum).1 Tournez le bouton de volume pour sélectionner un numéro.2 Appuyez sur ◀ ◀ / ▶ ▶ I pour déplacer la position d'entrée.Répélez les étapes 1 et 2 jusqu'à ce que le code PIN soit entré complètement.3 Appuyez sur le bouton de volume pour valider.
[RECONNECT]	[ON]: L'appareil se reconnecte automatiquement quand le dernier périphérique Bluetooth connecté est dans la plage. ; [OFF]: Annulation.
[INITIALIZE]	[YES]: Initialise tous les réglages Bluetooth (y compris le pairage mémorisé, le répertoire téléphonique, etc.) . ; [NO]: Annulation.
[INFORMATION] [MY BT NAME]: Afliche le nom de votre autoradio ("KO-SX38MBI").; [MY ADDRESS]: Afliche l'adresse de cet appareil.

FRANÇAIS

15

Bluetooth®

Mode de vérification de la compatibilité Bluetooth

Vous pouvez vérifier la connectivité du profil pris en charge entre le périphérique Bluetooth et l'appareil.

• Assurez-vous qu'aucun périphérique Bluetooth n'est apparié.

1 Maintenez enfoncée .

"BLUETOOTH" "CHECK MODE" apparaît. "SEARCH NOW USING PHONE" "PIN IS 0000" défile sur l'affichage.

2 Recherchez et sélectionnez le nom de votre récepteur ("KD-SX38MBT") sur le périphérique Bluetooth avant 3 minutes.

3 Réalisez (A), (B) ou (C) en fonction de ce qui apparaît sur l'affichage. (A) "PAIRING" → "XXXXXX" (code de 6 chiffres) : Assurez-vous que le même code apparaît sur l'appareil et le périphérique Bluetooth, puis utilisez le périphérique Bluetooth pour valider le code. (B) "PAIRING" → "PIN IS 0000" : Entrez "0000" sur le périphérique Bluetooth. (C) "PAIRING" : Utilisez le périphérique Bluetooth pour valider le pairage.

Quand le pairage a réussi, "PAIRING OK" → "Nom du périphérique" apparaît et la vérification de la compatibilité Bluetooth démarre.

Si "CONNECT NOW USING PHONE" apparaît, utilisez le périphérique Bluetooth pour autoriser l'accès au répertoire d'adresses et continuer.

"TESTING" clignote sur l'affichage.

Le résultat de la connectivité clignote sur l'affichage.

*1 Compatible avec le profil mains libres (HFP) *2 Compatible avec le profil de distribution audio avancé (A2DP) *3 Compatible avec le profil d'accès au répertoire d'adresses (PBAP)

Après 30 secondes, "PAIRING DELETED" apparaît pour indiquer que le pairage a été supprimé, et l'appareil qui le mode de vérification.

- Pour annuler, maintenez enfoncée Ⓧ SRC pour mettre l'appareil hors tension, puis mettez de nouveau l'appareil sous tension.

16 FRANÇAIS

Bluetooth®

Bluetooth — Audio

• Les opérations et les indications de l'affichage peuvent différer en fonction de leur disponibilité sur le périphérique connecté.
• En fonction du périphérique connecté, il se peut que certaines fonctions ne fonctionnent pas avec votre appareil.

Quand la source est BT AUDIO, vous pouvez vous connecter à cinq périphériques audio Bluetooth et commuter parmi ces cinq périphériques.

Écoute du lecteur audio via Bluetooth

1 Appuyez répétitivement sur ⒷSRC pour sélectionner BT AUDIO. - Appuyer sur permet d'accéder directement à BT AUDIO. 2 Commandez le lecteur audio via Bluetooth pour démarrer la lecture.

Pour Sur la façade Lecture/pause Appuyez sur le bouton de volume.

Choisissez un groupe ou un dossier

Appuyez sur 2▲/1▼.

Saut vers l'arrière/saut vers l'avant Appuyez sur I◄◄/►►.

Recherche rapide vers l'arrière/vers Maintenez enfoncée ◀◀◀ / ▶▶◀.

Pour Sur la façade

Lecture répétée	Appuyez répétitivement sur 4.5.[TRACK REPEAT], [ALL REPEAT], [GROUP REPEAT], [REPEAT OFF]
Lecture aléatoire	Appuyez répétitivement sur 3.5.[GROUP RANDOM], [ALL RANDOM], [RANDOM OFF]
Sélectionnez un fichier à partir d'un dossier/liste	Reportez-vous à "Sélectionnez un fichier à lire" à la page 9.
Commutation entre les périphériques audio Bluetooth	Appuyez sur 5.(Appuyer sur la touche "Play" directement sur le périphérique connecté permet aussi de commuter sur la sortie sonore du périphérique.)

FRANÇAIS

Réglages audio

1. Maintenez enfoncée la touche. 2. Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3. Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4. Appuyez sur 📂 pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur

Défaut : [XX]

[EQ SETTING]

[PRESET EQ]

Sélectionne un égaliseur prééglé adapté à votre genre de musique.• Sélectionnez [USER] pour utiliser les réglages réalisés dans [EASY EQ] ou [PRO EQ].[FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[USER]/[CLASSICAL]L'égaliseur Drive ([DRVN 3]/[DRVN 2]/[DRVN 1]) accentue des fréquences spécifiques du signal audio pour réduire le bruit entendu de l'extérieur de la voiture ou le bruit roulement des pneus.

[EASY EQ]

Ajustez vos propres ajustements sonores.• Les réglages sont mémorisés sur [USER] dans [PRESET EQ].• Les réglages réalisés peuvent affecter les réglages actuels de [PRO EQ].[SUB.W SP]*1*2:[00] à [+06][-50] à [+10][BASS]:[LVL-09] à [LVL+09][MID]:[LVL-09] à [LVL+09][TRE]:[LVL-09] à [LVL+09] (Défaut:[+03][00][LVL 00][LVL 00][LVL 00):

[PRO EQ]	Ajuste vos propres réglages sonores pour chaque source.• Les réglages sont mémorisés sur [USER] dans [PRESET EQ].• Les réglages réalisés peuvent affecter les réglages actuels de [EASY EQ].
[62.5HZ]
[LEVEL -09] à [LEVEL +09] ([LEVEL 00]): Réglez le niveau à mémoriser pour chaque source.(Avant de réaliser un ajustement, choisissez la source que vous souhaitez ajuster.)
[ON]: Met en service les graves étendus.; [OFF]: Annulation.
[100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[6.3KHZ]/[10KHZ]/[16KHZ]
[LEVEL -09] à [LEVEL +09] ([LEVEL 00]): Réglez le niveau à mémoriser pour chaque source.(Avant de réaliser un ajustement, choisissez la source que vous souhaitez ajuster.)
[Q FACTOR]	[1.35]/[1.50]/[2.00]: Règle le facteur de qualité.
[AUDIO CONTROL]
[BASS BOOST]	[LEVEL +01] à [LEVEL +05]: Choisit votre niveau préfère d'accentuation des graves.; [OFF]: Annulation.
[LOUDNESS]	[LEVEL 01]/[LEVEL 02]: Accentue les basses ou hautes fréquences pour produire un son plus équilibré aux faibles niveaux de volume.; [OFF]: Annulation.
[SUB.W LEVEL]*1	[SPK-OUT]*2	{Non applicable quand la transition 3 voies est sélectionnée.}[SUB.W 00] à [SUB.W +06] ([SUB.W +03]). Ajuste le niveau de sortie du caisson de grave connecté par le câble d'encrêne. (Page 31)
	[PRE-OUT]*3	[SUB.W -50] à [SUB.W +10] ([SUB.W 00]): Ajuste le niveau de sortie du caisson de grave connecté aux prises de sortie de ligne (RFAR/SW) via un amplificateur extérieur.(Page 32)
[SUBWOOFER SET]*3	[ON]: Met en service la sortie du caisson de grave.; [OFF]: Annulation.

*1, *2, *3 : (voir page 19)

18 FRANÇAIS

Réglages audio

[FADER]	(Non applicable quand la transition 3 voies est sélectionnée.)[POSITION R15] à [POSITION F15] ([POSITION 00]): Règle la balance de sortie des enceintes avant et arrière.
[BALANCE]*4	[POSITION L15] à [POSITION R15] ([POSITION 00]): Règle la balance de sortie des enceintes gauche et droite.
[VOLUME ADJUST]	[LEVEL -15] à [LEVEL +06] ([LEVEL 00]): Prérègle le niveau de volume initial de chaque source en comparaison avec le niveau de volume FM. (Avant un ajustement, sélectionnez la source que vous souhaitez ajuster.)
[AMP GAIN]	[LOW POWER]: Limite le volume maximum à 25. (Choisissez ce réglage si la puissance maximum de chaque enceinte est inférieure à 50 W pour éviter tout dommage des enceintes). [HIGH POWER]: Le niveau de volume maximum est de 35.
[SPK/PRE OUT]	(Non applicable quand la transition 3 voies est sélectionnée.)Ln fonction de la méthode de connexion des enceintes, sélectionner le réglage approprié pour obtenir la sortie souhaitée. (Voir "Réglages de sortie d'enceinte" à la page 20.)
[SPEAKER SIZE]	Ln fonction du type de transition que vous avez sélectionné (reportez-vous à [X' OVER TYPE] ci-après), les options de réglage pour transition 2 voies ou transition 3 voies auparaîtront. (Voir "Réglages de transition" à la page 21.) Par défaut, le type de transition 2 voies est sélectionné.
[X' OVER]
[DTA SETTINGS]	Pour les réglages, voir "Réglages de l'alignement temporel numérique" à la page 23.
[CAR SETTINGS]

[X' OVER TYPE]	Précautions: Ajustez le volume avant de changer le [X' OVER TYPE] pour éviter l'augmentation ou la diminution soudaine du niveau de sortie. · Une fois que vous avez changé le type de transition, l'affichage indique ce qui suit la prochaine fois que vous metiez l'appare il sous tension: "2 ' WAY X'OVER" ou "3 ' WAY X'OVER" → PRESS" → VOLUME KNOB" → "TO CONFIRM" Appuyez sur le bouton de volume pour valider et passer à l'opération souhaitée suivante.
[2-WAY]	(Affiché uniquement quand [3-WAY] est sélectionné.) [YES]: Sélectionne le type de transition deux voies. ; [NO]: Annulation.
[3-WAY]	(Affiché uniquement quand [2-WAY] est sélectionné.) [YES]: Sélectionne le type de transition trois voies. ; [NO]: Annulation.
[SOUND EFFECT]
[SPACE ENHANCE]	(Ne s'apolioue pas à la source FM/AM.) [SMALL]/[MEDIUM]/[LARGE]: Améliore virtuellement l'espace sonore. ; [OFF]: Annulation.
[SND RESPONSE]	[LEVEL 1]/[LEVEL2]/[LEVEL3]: Rend virtuellement le son plus réaliste. ; [OFF]: Annulation.
[SOUND LIFT]	[LOW]/[MIDDLE]/[HIGH]: Ajuste virtuellement la position sonore entendue par les enceintes. ; [OFF]: Annulation.
[VOL LINK EQ]	[ON]: Accentue la fréquence pour réduire le bruit entenou de l'extérieur de la voiture ou le bruit roulement des pneus. ; [OFF]: Annulation.
[K2 TECHNOLOGY]	(Ne s'applique pas à la source FM/AM et à la source AUX.) [ON]: Pour améliorer la qualité du son de la musique compressée. ; [OFF]: Annulation.

*1 Affiché uniquement quand [SUBWOOFER SET] est réglé sur [ON]. (Page 18) *2 Pour la transition 2 voies : Affiché uniquement quand [SPK/PRE OUT] est réglé sur [SUB.W/SUB.W]. (Page 20) *3 Pour la transition 2 voies : Affiché uniquement quand [SPK/PRE OUT] est réglé sur [REAR/SUB.W] ou [SUB.W/SUB.W]. (Page 20) *4 L'ajustement ne peut pas affecter la sortie du caisson de grave.

FRANÇAIS

19

Réglages audio

Réglages de sortie d'enceinte [SPK/PRE OUT]

(Applicable uniquement si [X' OVER TYPE] est réglé sur [2-WAY]) (page 19)

Sélectionnez le réglage de sortie pour les enceintes [SPK/PRE OUT], sur la base de la méthode de connexion des enceintes.

Connexion via les prises de sortie de ligne

Pour les connexions via un amplificateur extérieur (Page 32)

Réglage sur[SPK/PRE OUT]	Signal audio via la prise de sortie de ligne
	RLAR/SW
[REAR/REAR]	Sortie des enceintes anlère
[REAR/SUB.W] (défaut)	Sortie de caisson de grave
[SUB.W/SUB.W]	Sortie de caisson de grave

Connexion via les câbles d'enceinte

Vous pouvez aussi connecter les enceintes sans utiliser un amplificateur extérieur mais continuer à utiliser la sortie du caisson de grave avec ces réglages. (Page 31)

Réglage sur [SPK/PRE OUT]	Signal audio via le fil de l'enceinte arrière
	L (gauche) R (droite)
[REAR/REAR]	Sortie des enceintes arrière Sortie des enceintes arrière
[REAR/SUB.W]	Sortie des enceintes arrière Sortie des enceintes arrière
[SUB.W/SUB.W]	Sortie de caisson de grave (Sourdine)

Si [SUB.W/SUB.W] est sélectionné: - [120HZ] est sélectionné dans [SUBWOOFER LPF] et [THROUGH] n'est pas disponible. (Page 22) - [POSITION R02] est sélectionné dans [FADER] et la plage sélectionnable est de [POSITION R15] à [POSITION 00]. (Page 19)

Réglages audio

Réglages de transition

Voici les options de réglage disponibles pour la transition 2 voies et la transition 3 voies.

▲ AVERTISSEMENT

Sélectionnez un type de transition en fonction de la connexion de vos enceintes. (Page 31, 32)

Si vous sélectionnez une mauvais type:

- Les enceintes peuvent être endommagées.

- Le niveau sonore de sortie peut être extrêmement élevé ou faible.

TAILLE DE L'ENCEINTE

La sélection est faite en fonction de la taille de l'enceinte connectée afin d'obtenir des performances optimales.

• Les réglages de la fréquence et de la pente sont réalisés automatiquement pour la transition de l'enceinte sélectionnée.
• Si [NONE] est sélectionné pour l'enceinte suivante dans [TAILLE DE L'ENCEINTE], le réglage [X'OVER] de l'enceinte sélectionnée n'est pas disponible.
• Transition 2 voies : [TWEETER] de [AVANT]/[ARRIÈRE]/[SUBWOOFER]
• Transition 3 voies : [WOOFER]

X'OVER (transition)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ] : Ajuste la fréquence de transition pour les enceintes sélectionnées (filtre passe-haut ou filtre passe-bas). Si [THROUGH] est sélectionné, tous les signaux sont envoyés aux enceintes sélectionnées.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE] : Ajuste la pente de transition. Ne peut être sélectionné que si un réglage autre que [THROUGH] est choisi pour la fréquence de transition.
• [SW LPF PHASE]/[PHASE] : Sélectionne la phase de la sortie de l'enceinte pour la synchroniser avec la sortie des autres enceintes. • [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN] : Ajuste le volume de sortie de l'enceinte sélectionnée.

Options de réglage de la transition 2 voies

[SPEAKERSIZE]
[FRONT] [SIZE]		[3.5"/[4"/[4.75"/[5"/[6.5"/[6.75"/[7"/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]
	[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]/[NONE] (non connecté)
[REAR]*1	[3.5"/[4"/[4.75"/[5"/[6.5"/[6.75"/[7"/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE] (non connecté)
[SUBWOOFER]*2*3	[6.5"/[8"/[10"/[12"/[15" OVER]/[NONE] (non connecté)
[X'OVER]
[TWEETER] [FRQ]		[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[GAIN LEFT]	[-08DB] à [00DB]
	[GAIN RIGHT]	[-08DB] à [00DB]
[FRONT HPF] [F-HPF FRQ]		[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[F-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[F-HPF GAIN]	[-08DB] à [00DB]
[REAR HPF]*1	[R-HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[R-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[R-HPF GAIN]	[-08DB] à [00DB]

*1, *2, *3 : (voir page 22)

FRANÇAIS

Réglages audio

[SUBWOOFER LPF]*2*3	[SW LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SW LPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[SW LPF PHASE]	[REVERSE] (180°)/ [NORMAL] (0°)
	[SW LPF GAIN] [-08DB] à [00DB]

Options de réglage de la transition 3 voies

[SPEAKERSIZE]
[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]
[MID RANGE]	[3.5"/[4"/[4.75"/[5"/[6.5"/[6.75"/[7"/[4×6]/[5×7]/[6×8]/[6×9]
[WOOFER]*3	[6.5"/[8"/[10"/[12"/[15" OVER]/[NONE] (non connecté)
[X' OVER]
[TWEETER] [HPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
[SLOPE]	[-06DB]/[-12DB]
[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
[GAIN] [-08DB] ≥ [00DB] ____

[MID RANGE]	[HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[HPF SLOPE]	[-06DB]/[-12DB]
	[LPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH]
	[LPF SLOPE]	[-06DB]/[-12DB]
	[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[GAIN] [-08DB] ≥ [00DB]
[WOOFER]*3	[LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SLOPE]	[-06DB]/[-12DB]
	[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[GAIN] [-08DB] ≥ [00DB]

*1 Affiché uniquement quand [SPK/PRE OUT] est réglé sur [REAR/REAR] ou [REAR/SUB.W]. (Page 20) *2 Affiché uniquement quand [SPK/PRE OUT] est réglé sur [REAR/SUB.W] ou [SUB.W/SUB.W]. (Page 20) *3 Affiché uniquement quand [SUBWOOFER SET] est réglé sur [ON]. (Page 18)

22 FRANÇAIS

Réglages audio

Réglages de l'alignement temporel numérique

L'alignement temporel numérique règle la temporisation de la sortie d'enceinte pour créer un environnement qui convient mieux à votre véhicule.

- Pour plus d'informations, reportez-vous à "Détermination automatique du temps de retard" ci-après.

[DTA SETTINGS]

[POSITION]	Sélectionne votre position d'écoute (point de référence).[ALL]: Sans compensation ; [FRONT RIGHT]: Siège avant droit ;[FRONT LEFT]: Siège avant gauche ; [FRONT ALL]: Sièges avant• [FRONT ALL] est affiché uniquement quand [X' OVER TYPE] est réglé sur [2-WAY]. (Page 19)
[DISTANCE]*1	[0FT] à [20.01FT]: Ajuste avec précision la distance de compensation.
[GAIN]*1	[-8DB] à [ODB]: Ajuste avec précision le volume de sortie de l'enceinte sélectionnée.
[DTA RESET]	[YES]: Réinitialise les réglages [(DISTANCE] et [GAIN]): du réglage [POSITION] sélectionné au réglages par défaut. ; [NO]: Annulation.
[CAR SETTINGS]	Identifiez votre type de voiture et l'emplacement des enceintes arrière afin de réaliser les ajustement pour [DTA SETTINGS].
[CAR TYPE]	[COMPACT] : [FULL SIZE CAR] : [WAGON] : [MINIVAN] : [SUV] / [MINIVAN(LONG)] : Sélectionne le type de véhicule . ; [OFF]: Sans compensation.
[R-SP LOCATION]*2	Sélectionne l'emplacement des enceintes arrêres de votre véhicule pour calculer la distance la plus loin de la position d'écoute sélectionnée (point de référence)• [DOOR] : [REAR DECK]: Sélectionnable uniquement quand [CARTYPE] est sélectionné pour [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] ou [SUV]• [2ND ROW] : [3RD ROW]: Sélectionnable uniquement quand [CARTYPE] est sélectionné pour [MINIVAN] ou [MINIVAN(LONG)].

Détermination automatique du temps de retard

Si vous spécifiez la distance à partir de la position d'écoute actuellement réglée pour n'importe quelle enceinte, le temps de retard est calculé automatiquement.

1 Réglez [POSITION] et déterminez la position d'écoute comme point de référence (le point de référence pour [FRONT ALL] est le centre entre les sièges avant droite et gauche). 2 Mesurez la distance entre la position de référence et les enceintes. 3 Calculez la distance entre l'enceinte la plus éloignée (caisson de grave sur l'illustration) et les autres enceintes. 4 Réglez [DISTANCE] calculé à l'étape 3 pour les enceintes individuelles. 5 Ajustez [GAIN] pour les enceintes individuelles. Exemple: Quand [FRONT ALL] est sélectionné comme position d'écoute

*1 Avant de réaliser un ajustement, choisissez l'enceinte: Quand la transition 2 voies est sélectionnée:

[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]

[REAR LEFT], [REAR RIGHT] et [SUBWOOFER] sont sélectionnables uniquement si un autre réglage que [NONE] est sélectionné pour [REAR] et [SUBWOOFER] de [SPEAKER SIZE]. (Page 21)

Quand la transition 3 voies est sélectionnée:

[TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]:

— [WOOFER] est sélectionnable uniquement si un autre réglage que [NONE] est sélectionné pour [WOOFER] de [SPEAKER SIZE]. (Page 22)

*2 Affiché uniquement quand [X' OVER TYPE] est réglé sur [2-WAY] (page 19) et si un autre réglage que [NONE] est sélectionné pour [REAR] de [SPEAKER SIZE]. (Page 21)

FRANÇAIS

23

Réglages d'affichage

Identification de zone pour les réglages de la luminosité

Identification de zone pour les réglages de la couleur

1 Maintenez enfoncée. 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur 📞 pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur

Défaut: [XX]

[DISPLAY]
[DIMMER]	Assombrit l'éclairage.[OFF]: le gradateur est désactivé. La luminosité change sur le réglage [DAY].[ON]: Le gradateur est activé. La luminosité change sur le réglage [NIGHT].(Rèportez-vous aux réglages "[BRIGHTNESS]" ci-après.)[DIMMER TIME]: Réglez l'heure d'activation et de désactivation du gradateur.1 Toumez le bouton de volume pour régier l'heure de mise en service [ON], puis appuyez sur le bouton.2 Tournez le bouton de volume pour régier l'heure de mise hors service [OFF], puis appuyez sur le bouton.(Défaut. [ON]: [PM6:00] ; [OFF]: [AM6:00] ;[DIMMER AUTO]: Le gradateur est activé et désactivé automatiquement quand vous éteignez ou allumez les feux de la voiture.*1
[BRIGHTNESS]	Réglez la luminosité séparément pour le jour et la nuit.1 [DAY]/[NIGHT]: Choisissez le jour ou la nuit.2 Choisissez une zone. (Voir l'illustration sur la colonne de gauche.)3 [LEVEL 00] à [LEVEL 31]. Réglez le niveau de luminosité.
[TEXT SCROLL]*?	[SCROLL ONCE]: Fait défler une fois les informations de l'affichage.;[SCROLL AUTOT]: Répète le défillement à 5 secondes d'intervalle.;[SCROLL OFF]; Annulation.
[FORMAT]*3	Les informations ci-dessous apparaissent sur l'affichage supplémentaire quand le périohérique Bluetooth est connecté. (Page 26).[BATT/SIGNAL]: Montré la puissance de la batterie et du signal.;[DATE]: Montré la date.

*1 La connexion du fil de commande de l'éclairage est requise. (Page 31) *2 Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparaît à leur place). *3 Les fonctionnalités dépendent du type de téléphone utilisé.

FRANÇAIS

Réglages d'affichage

[COLOR]
[PRESET]	Sélectionnez les couleurs d'éclairage séparément pour les touches sur des différentes zones.1 Choisissez une zone ([ZONE 1], [ZONE 2], [ALL ZONE]). (Voir l'illustration de la page 24.)2 Choisissez une couleur pour la zone sélectionnée.[COLOR 01] à [COLOR 49][USER]: La couleur que vous avez créée pour [DAY COLOR] ou [NIGHT COLOR] apparaît.[COLOR FLOW01] à [COLOR FLOW03]: La couleur change à une vitesse différente.[CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]: Le motif de couleur sélectionné apparaît.* (Sélectionnaole uniquement quand [ALL ZONE] est choisi à l'Etape 1.)
[DAY COLOR]	Mémorisez vos propres couleurs d'éclairage du jour et de la nuit pour différentes zones.1 Choisissez une zone ([ZONE 1], [ZONE 2]). (Voir l'illustration de la page 24.)2 [RED]/[GREEN]/[BLUE]: Choisissez une couleur primaire.3 [00] à [31]: Sélectionnez le niveauRépéiez les étapes 2 et 3 pour toutes les couleurs primaires.Votre réglages est mémorisé sur [USER] dans [PRESET].[NIGHT COLOR] ou [DAY COLOR] est changé quand vous allumez ou étrégnez les feux de la voiture.
[NIGHT COLOR]
[COLOR GUIDE]	[ON]: La couleur d'éclairage de [ZONE 1] et [ZONE 2] change sur la couleur blanche lorsque les réglages sont réalisés sur le menu et la recherche de liste, sauf en mode de réglage de la couleur. [OFF]: Annulation.

* Si un de ces motifs de couleur est sélectionné, la couleur d'éclairage [ZONE 1] et [ZONE 2] change sur la couleur par défaut.

Références

Entretien

Nettoyage de l'appareil

Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux.

Nettoyage du connecteur

Détachez la façade et nettoyez le connecteur à l'aide d'un coton-tige. Faites attention de ne pas endommager le connecteur.

Connecteur (sur la face arrière de la façade)

Plus d'informations

Pour : — Les dernières mises à jour du micrologiciel et la liste de compatibilité la plus récente Application originale JVC

Autres informations récentes

Fichiers pouvant être lus

- Périphériques USB à mémoire de grande capacité :

Fichier audio reproductible :

MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

Système de fichiers compatibles : FAT12, FAT16, FAT32

Même quand les fichiers audio sont conformes aux normes établies ci-dessus, il est possible que la lecture ne soit pas possible suivant le type ou les conditions du support ou périphériques.

- Pour des informations détaillées et des remarques sur les fichiers audio compatibles, reportez-vous à https://www.jvc.net/cs/car/audiofile/ .

FRANÇAIS

25

Références

À propos des périphériques USB

• Vous ne pouvez pas connecter un périphérique USB via un hub USB.
• La connexion d'un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.
• Cet appareil ne peut pas reconnaître les périphériques USB dont l'alimentation n'est pas de 5 V et dépasse 1,5 A.

Changez l'information sur l'affichage

Chaque fois que vous appuyez sur des informations affichées changent.

- Si aucune information n'est disponible ou si aucune information n'est enregistrée, "NO TEXT", "NO NAME", ou une autre information (par ex. le nom de la station) apparaît ou l'affichage est vide.

Affichage de l'horloge ou Indicateur de niveau Affichage supplémentaire*1

*1 La date sera remplacée par la batterie et la puissance du signal du périphérique Bluetooth connecté si [FORMAT] est réglé sur [BATT/SIGNAL]. (Page 24)

Nom de la source Informations sur l'affichage: Principal (supplémentaire)
FM ou AMi Fréquence (Date)	→ Fréquence (Date) avec effet de synchronisation musicale*2 → retour au début
	Pour les stations FM Radio Broadcast Data System uniquement: Nom de la station/Type de programme (Date) → Nom de station/Type de programme (Date) avec effet de synchronisation musicale*2 → Radio texte (Date) → Radio texte 1 - [Radio texte 4] → titre de morceau (Artiste) → Titre de morceau (Date) → fréquence (Date) → tour au début
USB Pour les fichiers MP3/WMAI	WAV/FLAC:Titre de morceau (Artiste) → Titre de morceau (Artiste) avec effet de synchronisation musicale*2 → Titre de morceau (Titre d'album) → Titre de morceau (Date) → Nom de fichier (Nom de dossier) → nom de fichier (Date) → Durée de lecture (Date) → tour au début
BT AUDIO*1	Titre de morceau (Artiste) → Titre de morceau (Artiste) avec effet de synchronisation musicale*2 → Titre de morceau (Titre d'album) → Titre de morceau (Date) → Durée de lecture (Date) → tour au début
AUX	Nom de la source (Date) → Nom de la source (Date) avec effet de synchronisation musicale*2 → retour au début

*2 Pendant l'effet de synchronisation musicale, la couleur de l'éclairage ou le niveau de luminosité des touches change et est synchronisé avec le niveau de la musique (en fonction du réglage de la couleur réalisé pour [PRESET] à la page 25).

Guide de dépannage Symptôme Remède

Généralités	Le son ne peut pas être entendu.	Ajustez le volume sur le niveau optimum.Vérifiez les cordons et les connexions.
	"MISWIRING CHECK WIRING THEN PWR ON" apparaît.	Mettez l'appareil hors tension, puis assurez-vous que les prises des câbles d'encinte sont correctement isolées. Mettez de nouveau l'appareil sous tension.
	"PROTFECTING SEND SERVICE" apparaît.	Envoyez l'appareil au centre de service le plus proche.
	Vous ne pouvez pas choisir la source.	Cochez le réglage [SOURCE SELECT]. (Page 5)
	Cet appareil ne fonctionne pas du tout.	Réinitialisez l'appareil. (Page 4)
	Les caractères corrects ne sont pas affichés.	Cet appareil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limité de symboles.En fonction de la langue d'affichage que vous avez choisie (page 6), certains caractères peuvent ne pas être affichés correctement.
Radio	La réception radio est mauvaise.Bruit statique pendant l'écoute de la radio.	Connectez l'antonne solidement.
USB	L'ordre de lecture n'est pas celui que vous pensiez.	Périphérique USB, les dossiers sont lus dans l'ordre de leur création (date et heure). Les fichiers de chaque dossier sont lus dans l'ordre du nom du fichier (alphabet).
	La durée de lecture écoulée n'est pascorrecte.	Cela dépend du processus d'enregistrement utilisé (USB).
	"NOT SUPPORT" apparaît et la fichier est sautée.	Vérifiez si la fichier est dans un format compatible. (Page 25)
	"READING" clignote sur. N'utilisez pas trop de niveaux de hiérarchie et de dossiers.Reconnectez le périphérique USB.

Symptôme Remède

USB	"UNSUPPORTED DEVICE" apparaît.	• Vériliez si le périphérique USB connecté est compatible avec cet appareil et assurez-vous que le système de fichiers est dans un format compatible. (Page 25)• Reconnectez le périphérique USB.
	"UNRESPONSIVE DEVICE" apparaît.	Assurez-vous que le périphérique USB n'est pas défaillant et reconnectez le.
	"USB HUB IS NOT SUPPORTED" apparaît.	Cet appareil ne peut pas prendre en charge un périphérique USB connectez via un hub USB.
	"CANNOT PLAY" apparaît. Connectez un périphérique USB qui contient des fichiers audio compatibles.
	• La source ne change pas sur "USB" quand vous connectez un périphérique USB lors de l'écoute d'une autre source.• "USB ERROR" apparaît.	Le port USB consomme plus de puissance que la limite de conception. Mettez l'appareil hors tension et débranchez le périphérique USB. Puis, remettez l'appareil sous tension et rebranchez le périphérique USB.Si cette solution ne résout pas le problème, mettez l'appareil hors tension puis de nouveau sous tension (ou réinitialisez l'appareil) avant de remplacer le périphérique USB par un autre.
	"NO DEVICE" Connectez un périphérique USB puis repassez à la source USB.
Bluetooth®	Aucun périphérique Bluetooth n'est détecté.	• Faites de nouveau une recherche à partir du périphérique Bluetooth.• Réinitiaisez l'appareil. (Page 4)
	Le pairage Bluetooth ne peut pas être réalisé.	• Assurez-vous que vous avez entré le même code PIN pour l'appareil et le périphérique Bluetooth.• Suprimez les informations de pairage pour cet appareil et le périphérique Bluetooth, puis effectuez de nouveau le pairage. (Page 11)
	Un écho ou du brut est entendu pendant une conversation téléphonique	• Ajustez la position du microphone. (Page 11)• Cochez le réglage [ECHO CANCEL]. (Page 13)

FRANÇAIS

27

Guide de dépannage Symptôme Remède

*Bluetooth®	Le son du téléphone est de mauvaise qualité.	Réduisez la distance entre cet appareil et le périphérique BluetoothDéplacez la voiture dans un endroit où vous pouvez obtenir un meilleur signal de réception.
	La sonnerie d'appel téléphonique n'est pas audible par les haut-parieurs de la voiture.	Appuyez pendant un appel pour passer du mode mains libres au mode de conversation privée. (Page 13)
	La méthode d'appel vocal ne réussie pas.	Utilisez la méthode d'appel vocal dans un environnement plus calme.Réduisez la distance au microphone quand vous dites le nom.Assurez vous que la même voix que la voix enregistrée est utilisée.
	Le son est interrompu ou saute pendant la lecture d'un lecteur audio Bluetooth.	Réduisez la distance entre cet appareil et le lecteur audio Bluetooth.Mettez cet appareil hors tension, puis de nouveau sous tension et essayer de nouveau de connecter l'appareil.D'autres périphériques Bluetooth peuvent être en train de se connecter à l'appareil.
	Le lecteur audio Bluetooth connecté ne peut pas être commandé.	Vérifiez si le lecteur audio Bluetooth connecté prend en charge AVRCP (Audio/Video Remote Control Profile). (Référez-vous aux instructions de votre lecteur audio.)Déconnectez et reconnectez à nouveau le lecteur Bluetooth.
	"PLEASE WAIT" L'appareil se prépare pour utiliser la fonction Bluetooth. Si le message ne disparait pas, mettez l'appareil hors tension puis sous tension, puis connecter de nouveau le périphérique.
	"NOT SUPPORT" Le téléphone connecté ne prend pas en charge la fonction de reconnaissance vocale ou le transfert de répertoire téléphonique.

Symptôme Remède

"NO ENTRY" Il n'y a aucun appareil enregistré connecté/trouvé par Bluetooth.
"ERROR" Essayez de nouveau l'opération. Si "ERROR" apparaît de nouveau, vérifiez si l'appareil extérieur prend en charge la fonction que vous avez essayée.
"NO INFO"/"NO DATA" l'appareil Bluetooth ne peut pas obtenir les informations du contact.
"H/W ERROR" Réinitialiser l'appareil et essayez de nouveau l'opération. Si "H/W ERROR" apparaît de nouveau, consultez le centre de service le plus proche.
"SWITCHING NG"	Les téléphones connectés ne prennent peut-être pas en charge la fonction de commutation de téléphone.
La connexion Bluetooth entre le périphérique Bluetooth et l'appareil est instable.	Supprimer de l'appareil un périphérique Bluetooth enregistré que vous n'utilisez pas. (Page 15)

En cas de problèmes, essayez ce qui suit :

1. Vérifiez la section GUIDE DE DÉPANNAGE. 2. Réinitialisez l'appareil (page 4). 3. Contactez (USA uniquement) : Appelez le 1-800-252-5722 ou consultez https://www.jvc.com

28 FRANÇAIS

Installation/Connexion

Cette section est réservée aux installateurs professionnels.

Pour des raisons de sécurité, laissez le travail de câblage et de montage à des professionnels. Consultez votre revendeur autoradio.

▲ MISE EN GARDE

• L'appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.
• Déconnectez la borne négative de la batterie avant le câblage et le montage.
• Ne connectez pas le fil de batterie (jaune) et le fil d'allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits. • Pour éviter les courts-circuits : isolez les fils non connectés avec du ruban adhésif.
• Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l'installation.
• Fixez les câbles avec des serre-câbles et enroulez un ruban de vinyle autour des câbles qui entrent en contact avec des pièces métalliques pour protéger les câbles.

▲ AVERTISSEMENT

• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.
• Ne connectez pas les fils ⊖ des enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle.
• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance maximum des enceintes est inférieure à 50 W, changez le réglage [AMP GAIN] pour éviter d'endommager les enceintes. (Page 19) • Montez l'appareil avec un angle de moins de 30°
• Si le faisceau de fils de votre véhicule ne possède pas de borne d'allumage, connectez le fil d'allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.
• Gardez tous les câbles à l'écart des dissipateurs thermiques,
• Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, les essuie-glaces, etc. de la voiture fonctionnent correctement.
• Si un fusible saute, assurez-vous d'abord que les câbles ne touchent pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur.

Liste des pièces pour l'installation

(A) Façade (×1)

(C) Manchon de montage (×1)

(E) Clé d'extraction (×2)

(D) Faisceau de fils (×1)

Procédure de base

1 Retirez la clé de contact, puis déconnectez la borne de la batterie de la voiture. 2 Connectez les fils correctement.

Voir "Connexions" à la page 31.

3 Installez l'appareil dans votre voiture. Voir "Installation de l'appareil (montage encastré)" à la page 30. 4 Connectez la borne de la batterie de la voiture. 5 Appuyez sur SRC pour mettre l'appareil sous tension. 6 Détachez la façade et réinitialisez l'appareil avant 5 secondes. (Page 4)

Installation/Connexion

montage)

1 Retirez le manchon de montage et la plaque de garniture de l'appareil. 2 Alignez les entailles de l'appareil (des deux côtés) avec le support de montage du véhicule et fixez l'appareil avec les vis (en vente dans le commerce).

▲ N'utiliser que les vis spécifiés. L'utilisation de vis incorrects peut endommager l'appareil.

Retrait de l'appareil Installation de l'appareil (sans le manchon de

Installation/Connexion Connectez les amplificateurs extérieurs via les prises de sortie

* Connectez solidement le câble de masse de l'amplificateur au châssis de la voiture pour éviter d'endommager l'appareil.

Prises de sortie Transition 2 voies Transition 3 voies

REAR/SW : Sortie arrière/caisson de grave Sortie de l'enceinte des graves

Spécifications

1 M Plage de fréquences 87,9 MHz — 107,9 MHz (pas de 200 kHz) 87,5 MHz — 108,0 MHz (pas de 50 kHz)

Sensibilité utilisable (S/B = 30 dB) 8,2 dBf (0,71 μV/75 Ω)

Seuil de sensibilité (DIN S/B = 46 dB) 17,2 dBf (2,0 μV/75 Ω)

Réponse en fréquence (±3 dB) 30 Hz — 15 kHz

Taux de Signal/Bruit (MONO) 64 dB

Séparation stéréo (1 kHz) 40 dB

AM Plage de fréquences 530 kHz — 1 700 kHz (pas de 10 kHz) 531 kHz — 1 611 kHz (pas de 9 kHz)

Sensibilité utilisable (S/B = 20 dB) 29 dBμ (78,2 μV)

US$	Standard USB	USB 1.1, USB 2.0 (Vitesse maximalc)
	Périphériques compatibles	À mémoire de grande capacité
	Système de fichiers	FAI 12/16/32
	Courant d'alimentation maximum	CC 5 V = 1,5 A
	Convertisseur de filtre numérique (A/N)	24 Bit
	Réponse en fréquence (+1 dB)	20 Hz — 20 kHz
	Taux de Signal/Bruit (1 kHz)	98 dB
	Gamme dynamique	93 dB
	Séparation des canaux	90 dB

FRANÇAIS

Spécifications

USB	Décodage MP3 Compatible avec MPL6-1/2 Audio Layer-3
	Décodage WMA Compatible avec Windows Media Audio
	Décodage WAV PCM Inéaire
	Décodage FLAC Fichier FLAC, jusqu'à 24 bits/96 kHz
Auxiliaire	Réponse en fréquence ( ± 3 dB) 20 Hz — 20 kHz
	I tension maximum d'entrée 1 000 mV
	Impédance d'entrée 30 kΩ
Bluetooth	Version Bluetooth V4.2
	Plage de fréquences 2,402 GHz — 2,480 GHz
	Portée de communication maximale Ligne de vue approximative 10 m (32,8 pieds)
	Pairage SSP (Profile simple sécurisé)
	Profile HFP1.7.1 (Hands-Free Profile — Profile mains libres)A2DP (Advanced Audio Distribution Profile — Profile de distribution audio avancé)AVRCP1.6.1 (Audio/Video Remote Control Profile — Profile de télécommande audio/vidéo)PBAP (Phonebook Access Profile — Profile d'accès au répertoire d'adresses)SPP (Serial Port Profile — Profile de port série)
Audio	Puissance de sortie maximum 50 W × 4 ou50 W × 2 + 50 W × 1 (Caisson de grave — 4 Ω)
	Pleine Puissance de Largeur de Bande (avec moins de 1% DHT)22 W × 4
	Impédance d'encente 4 Ω — 8 Ω

Audio	Bande	13 Bande
		Fréquence 62,5/100/160/250/400/630/1k/1,6k/2,5k/4k/6,3k/10k/16kHz
		Niveau 09 — +09 (9 dB — +9 dB)
		Q 1,35/1,5/2,0
	HPF	Fréquence THROUGH/30/40/50/60/70/80/90/100/120/150/180/220/250 Hz
		Niveau 6/-12/-18/-24dB/0ct.
		Q -8/-7/-6/-5/-4/-3/-2/-1/0 dB
	LPI Fréquence	30/40/50/60/70/80/90/100/120/150/180/220/250 Hz / THROUGH
		Niveau -6/-12/-18/-24dB/0ct.
		Q 8/-/-6/-5/-4/-3/-2/-1/0 dB
	Niveau de préamplification/charge	2500 mW/10 kΩ
	Impédance du préamplificateur	≤600 Ω
Généralités	Tension de fonctionnement	Batterie de voiture 12 V CC
	Dimensions d'installation (1 × H × P)	182 mm × 53 mm × 100 mm(7-3/16 pouces × 2-1/16 pouces × 3-15/16 pouces)
	Poids net (y compris la plaque d'assemblage et le manchon de montage)	0,6 kg (1,3 livres)

Sujet à changement sans notification.

FRANÇAIS

Sommaire

Avant utilisation 3

Points essentiels 4
