Type de produit	Récepteur audio/vidéo pour véhicule
Marque	JVC
Modèle	KW-Z1000AW
Dimensions écran	10,1 pouces (223,7 mm × 125,8 mm)
Alimentation	Batterie voiture 12 V CC
Connectivité sans fil	Bluetooth 5.2, Wi-Fi 802.11 a/b/g/n/ac (2,4/5 GHz)
Compatibilité smartphone	Apple CarPlay (filaire/sans fil), Android Auto (filaire/sans fil), miroitage sans fil
Formats audio pris en charge	MP3, WMA, AAC, FLAC, WAV (jusqu'à 192 kHz/24 bits), Ogg Vorbis
Formats vidéo pris en charge	MPEG-1/2, H.264 (jusqu'à 1080p), WMV, MKV
Tuner radio	FM/AM numérique (HD Radio) et analogique, SiriusXM avec 360L
Puissance de sortie	50 W × 4 (max), 29 W × 4 typique (4 Ω, 1 kHz, 10% THD)
Égaliseur	Graphique 13 bandes, paramétrique, répartiteur 2/3 voies, DTA
Entrées/sorties	USB Type-C (3 A), HDMI Type D, entrée AV audio/vidéo, caméra avant/arrière/latérale, pré-sorties avant/arrière/subwoofer
Fonctions mains libres	Bluetooth HFP, commande vocale (Siri, Google Assistant)
Affichage	Écran tactile TFT couleur 1280×720, rétroéclairage LED
Nettoyage et entretien	Chiffon doux et sec ; ne pas utiliser de solvant
Sécurité	Ne pas regarder l'écran trop longtemps en conduisant ; éviter les courts-circuits
Accessoires inclus	Télécommande, microphone, câbles, supports de montage
Réparabilité	Consulter un revendeur JVC pour toute réparation

FOIRE AUX QUESTIONS - KW-Z1000AW JVC

Comment connecter mon iPhone en Apple CarPlay sans fil ?

Assurez-vous que le Bluetooth et le Wi-Fi de l'iPhone sont activés. Sur l'écran d'accueil, touchez l'icône Apple CarPlay. Si l'iPhone est déjà appairé en Bluetooth, sélectionnez-le dans la liste des périphériques. La connexion Wi-Fi s'établira automatiquement.

Comment régler l'égaliseur sur le KW-Z1000AW ?

Depuis l'écran d'accueil, touchez l'icône Audio (ou faites glisser le doigt depuis la droite). Dans le menu audio, sélectionnez Contrôle d'égaliseur. Vous pouvez choisir un préréglage ou régler manuellement les 13 bandes de fréquences.

Puis-je écouter SiriusXM avec ce récepteur ?

Oui, vous devez connecter le syntoniseur SXV300 (vendu séparément) et souscrire un abonnement SiriusXM. Activez le syntoniseur via le menu SiriusXM après avoir sélectionné la zone et accepté les conditions.

Comment mettre à jour le logiciel de l'appareil ?

Les mises à jour sont disponibles sur le site https://www.jvc.net/cs/car/. Téléchargez le fichier sur une clé USB, puis connectez-la à l'appareil. Le système détecte automatiquement la mise à jour.

Comment utiliser la fonction de miroitage sans fil avec un smartphone Android ?

Assurez-vous que votre smartphone Android prend en charge le miroitage sans fil (ex. Affichage sans fil). Sur l'écran d'accueil, sélectionnez Wireless Mirroring. Sur le smartphone, activez la fonction et choisissez KW-Z1000AW dans la liste des appareils.

Quelle est la puissance de sortie maximale des haut-parleurs ?

La puissance maximale est de 50 W × 4 canaux. La puissance typique est de 29 W × 4 sous 4 Ω avec 10 % de distorsion.

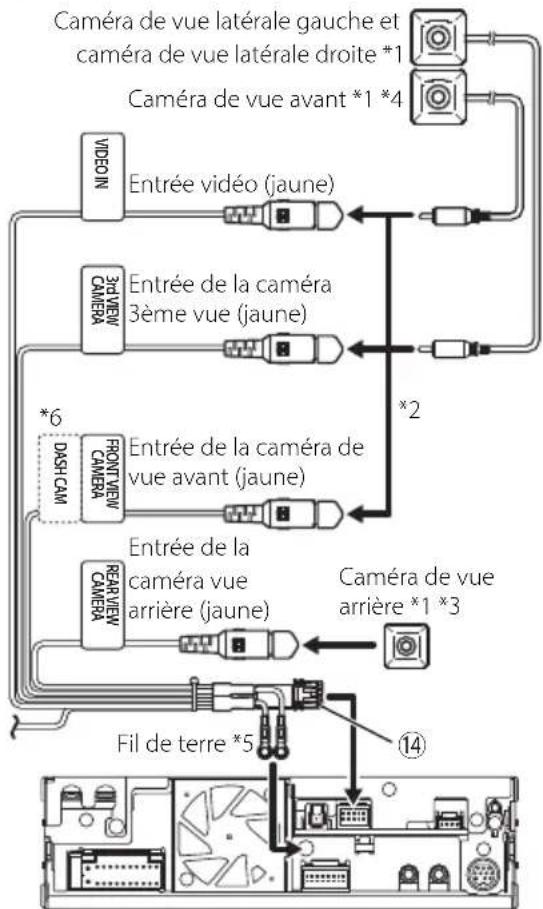

Comment brancher une caméra de recul ?

Connectez le câble vidéo jaune de la caméra à l'entrée REARVIEW CAMERA (jaune) à l'arrière de l'appareil. Dans le menu Camera, réglez Camera Input sur Rear. La caméra s'active automatiquement en marche arrière.

Que faire si l'écran tactile ne répond plus ?

Essayez de redémarrer l'appareil en maintenant le bouton HOME enfoncé pendant quelques secondes. Si le problème persiste, vérifiez s'il n'y a pas de saleté sur l'écran et nettoyez-le avec un chiffon doux. En dernier recours, effectuez une réinitialisation via le menu Initialize dans Configuration système.

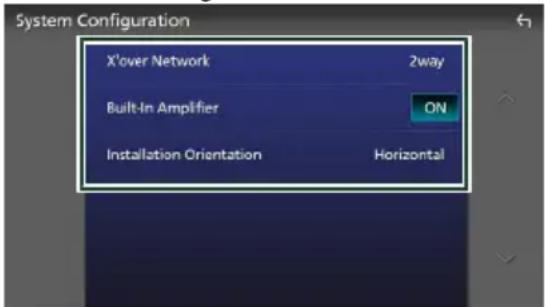

Comment configurer un système d'enceintes à 3 voies ?

Dans les paramètres initiaux, allez dans System Configuration, puis X'over Network et sélectionnez 3way. Connectez les haut-parleurs médium aux sorties avant, les tweeters aux sorties arrière, et les caissons de graves à la sortie subwoofer. Réglez les fréquences de coupure via le menu Enceinte/Répartiteur.

Comment utiliser la commande vocale avec Android Auto ?

Connectez votre smartphone Android via USB ou sans fil. Sur l'écran Android Auto, dites OK Google ou appuyez sur l'icône micro. Pour activer manuellement, appuyez sur le bouton VOICE du menu contextuel (ou maintenez enfoncé le bouton de reconnaissance vocale sur la façade).

MODE D'EMPLOI KW-Z1000AW JVC

• Des informations actualisées (le dernier mode d'emploi, les mises à jour du système, les nouvelles fonctions, etc.) sont disponibles sur https://www.jvc.net/cs/car/ .
• Le mode d'emploi est susceptible d'être modifié suite aux changements pouvant être apportés aux spécifications etc. Téléchargez impérativement la dernière édition du mode d'emploi aux fins de référence. https://www.jvc.net/cs/car/im_edition/im410/

Conçu pour

iPhone

Fonctionne avec

Apple CarPlay

Fonctionne avec

Android Auto

SiriusXM READY

SiriusXM 360L

HDMI™

INTERFACE MULTIMÉDIA HAUTE DÉFINITION

Hi-Res AUDIO

Avant l'utilisation 7

Précautions....7

Comment lire ce manuel....8

Utilisation de base 9

Fonctions des boutons en façade ...... 9

Fonctionnement tactile 11

Mise en marche de l'appareil .... 12

Réglage du volume.... 13

Mettez l'écran hors tension 13

Mettez l'appareil en veille 14

Paramètres initiaux.... 14

Affiche l'écran d'ACCUEIL.... 16

Menu contextuel 18

Description de l'écran de sélection de source 19

Descriptions de l'écran de commande de source.... 21

Écran des listes 22

À propos des notifications radio.... 23

Widget (élément graphique) 25

Utilisation de base des widgets 25

Importation de fichiers d'images...... 26

APPLICATIONS 27

Opération de miroitage sans fil.... 27

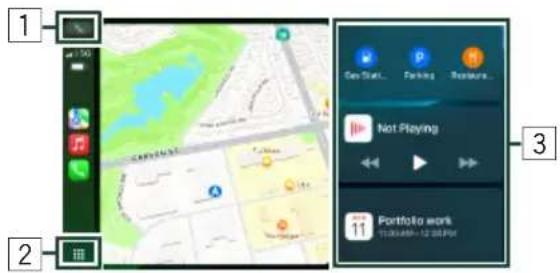

Utilisation d'Apple CarPlay 28

Utilisation d'Android Auto™ 31

USB 35

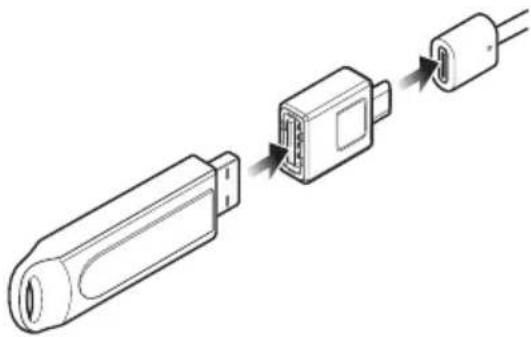

Connector un périphérique USB.... 35

Utilisation de base USB 36

Recherche 37

iPhone 39

Préparation.... 39

Utilisation de base de l'iPhone.... 40

Recherche 41

Syntoniseur HD Radio™ 43

Fonctionnement de base du syntoniseur HD Radio....43

Mode de réception.... 45

Utilisation de la mémorisation.... 45

Utilisation de la sélection.... 46

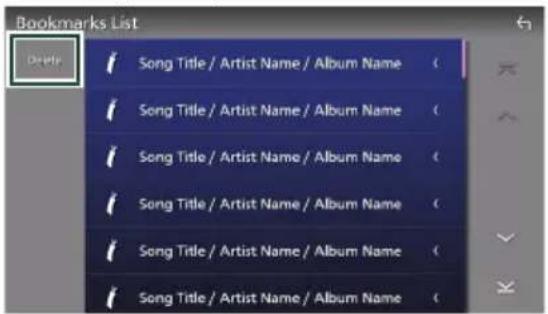

Signet 47

Configuration du tuner.... 49

SiriusXM® avec 360L 50

À propos de SiriusXM® 50

Paramètres initiaux.... 50

Utilisation de base de SiriusXM® 52

Mémorisation des canaux dans la mémoire de présélections .... 55

Utilisation de la sélection.... 56

Pour vous 57

Pour vous 57

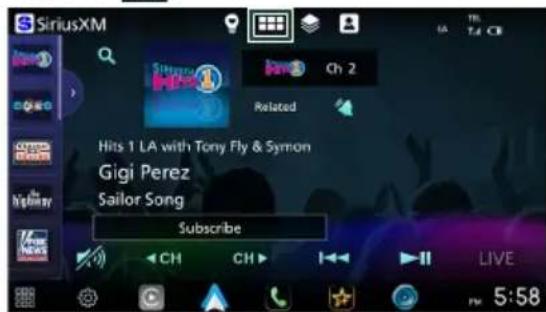

Catégories....58

Ma collection 59

Recherche SiriusXM.... 60

Contenu associé 61

Définir la notification d'artiste et de thème musical....62

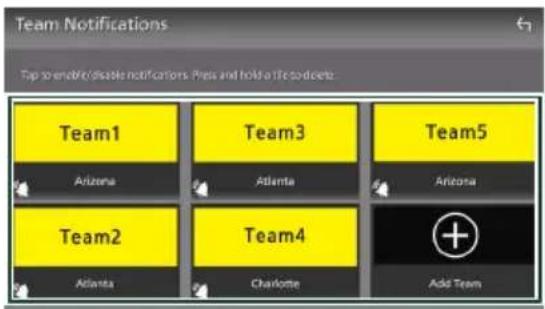

Définir la notification d'équipe 63

Profils et paramètres.... 63

Liste des commandes vocales.... 70

Utilisation du Bluetooth 71

Informations pour l'utilisation de périphériques Bluetooth ® 71

Enregistrez le périphérique Bluetooth.... 72

Configuration Bluetooth 75

Lecture de l'appareil audio Bluetooth.... 76

Utilisation du module mains-libres 78

Configuration Mains libres 83

Autres appareils externes 85

Caméra de vision.... 85

Lecteurs audio/vidéo extérieurs (AV-IN)...... 88

Source HDMI 88

Utilisation des fonctionnalités Maestro ..... 89

État du véhicule 90

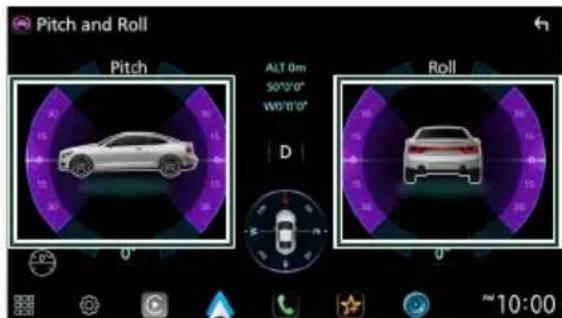

Tangage et roulis.... 90

Configuration 91

Configuration d'écran du moniteur .... 91

Configuration de la connexion et AV.... 92

Configuration de l'affichage et des boutons.. 94

Configuration de l'interface utilisateur ..... 96

Configuration système....97

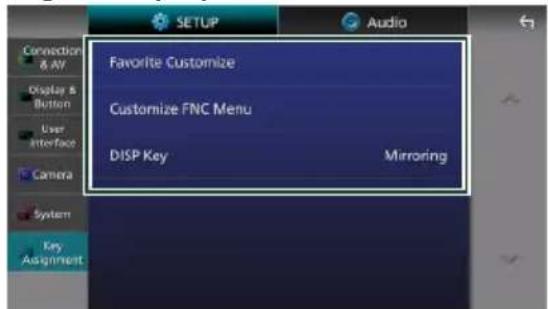

Configuration de l'attribution des touches .... 98

Contrôle de l'audio 101

Configuration de l'enceinte/du répartiteur....102

Contrôle d'égaliseur....104

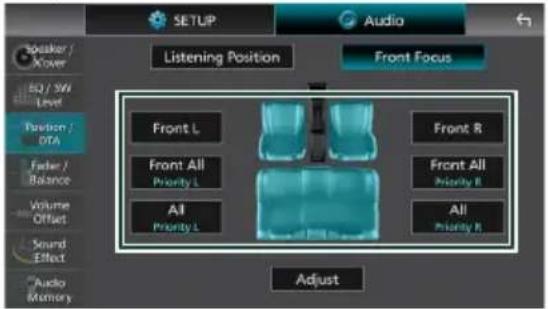

Position d'écoute/DTA 105

Atténuateur / Balance....107

Décalage du volume....107

Effet sonore 108

Égaliseur paramétrique....109

Mémoire de configuration audio ....112

Télécommande (accessoire) 113

Installation des piles....113

Fonctions des boutons de la télécommande 114

Télécommande (en option) 116

Installation des piles....116

Fonctions des boutons de la télécommande 117

Connexion/Installation 119

Avant l'installation 119

Installation des accessoires ....122

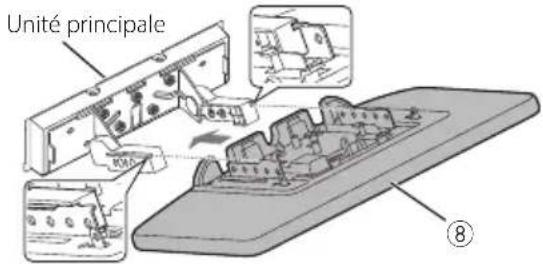

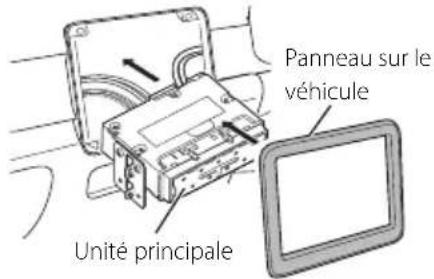

Installation du modèle Grand écran......123

Installation du modèle séparé....127

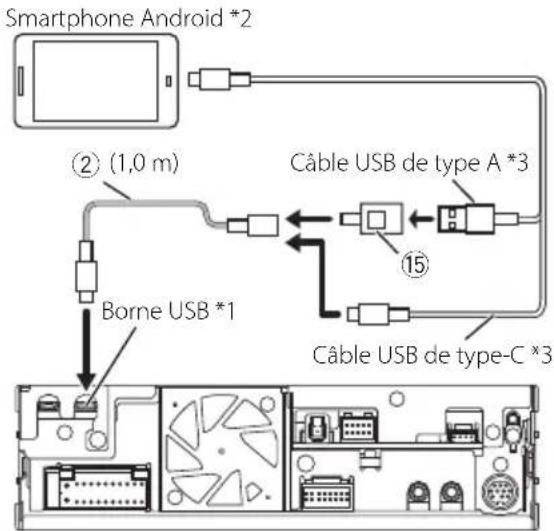

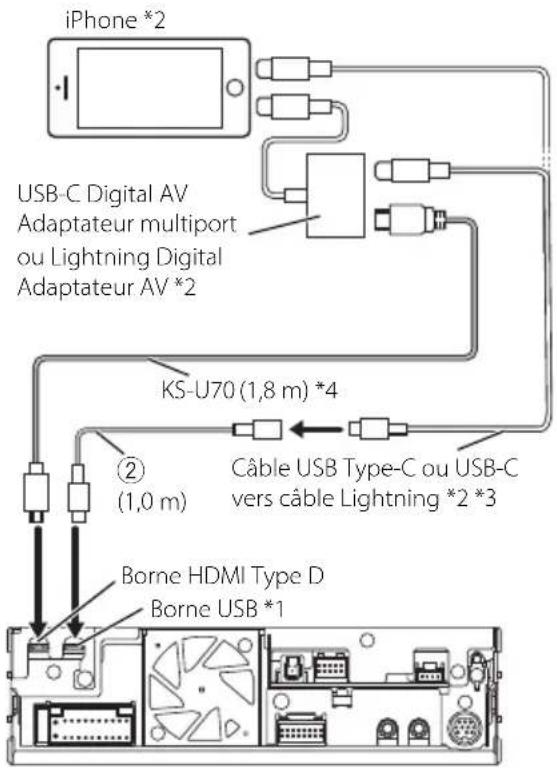

Connexion de l'appareil....129

Dépannage 133

Problèmes et solutions....133

Messages d'erreur....133

Annexes 135

Supports et fichiers pouvant être lus......135

Spécifications 137

À propos de cet appareil....140

Avant l'utilisation

IMPORTANT

Avant d'utiliser ce produit, veuillez lire attentivement ce manuel pour en garantir une utilisation correcte. Il est particulièrement important de lire et de respecter les mentions AVERTISSEMENT et MISE EN GARDE de ce manuel. Veuillez conserver ce manuel dans un endroit sûr et accessible pour pouvoir vous y référer ultérieurement.

Précautions

AVERTISSEMENTS

Pour éviter toute blessure ou incendie, prenez les précautions suivantes :

• Pour éviter un court-circuit, ne mettez jamais d'objets métalliques (comme des pièces de monnaie ou des outils métalliques) à l'intérieur de l'appareil.
• Ne regardez pas l'affichage de l'appareil trop longtemps pendant la conduite.
• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur JVC.

■ Précautions d'utilisation de l'appareil

• Lorsque vous achetez des accessoires en option, vérifiez auprès de votre revendeur JVC qu'ils fonctionneront avec votre modèle et dans votre région.
• Vous avez le choix de la langue dans laquelle s'affichent les menus, les balises des fichiers audio, etc. Voir Configuration système (p.97).
• Les fonctions Radio Broadcast Data System sont inopérantes dans les zones où le service n'est pris en charge par aucune station de radiodiffusion.

■ Protection du moniteur

- Ne touchez pas le moniteur avec un stylo à bille ou tout autre outil pointu. Cela pourrait l'endommager.

Nettoyage de l'appareil

- Si la façade de l'appareil est tâchée, essuyez-la avec un chiffon doux et sec comme un chiffon en silicone. Si la façade est très sale, essuyez-la avec un chiffon humidifié d'un produit de nettoyage neutre, puis essuyez-la à nouveau avec un chiffon doux et sec propre.

REMARQUE

- La pulvérisation directe de produit de nettoyage sur l'appareil risque d'endommager les pièces mécaniques. Si vous nettoyez la façade avec un chiffon trop rugueux ou un liquide volatil, comme un solvant ou de l'alcool, vous risquez d'en rayer la surface ou d'effacer les caractères sérigraphiés.

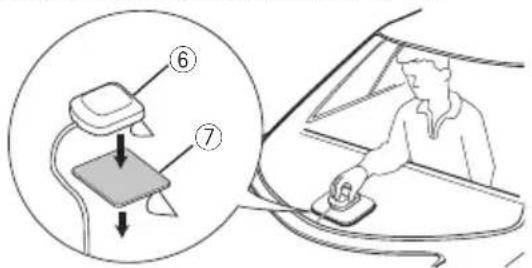

Réception du signal GPS

Lors de la première mise sous tension de l'appareil, vous devez attendre que le système acquière les signaux satellite pour la première fois. Ce processus peut durer quelques minutes. Pour une acquisition rapide des signaux, veillez à ce que votre véhicule se trouve à l'extérieur, sur une zone ouverte éloignée des bâtiments hauts et des arbres.

Après la première acquisition des signaux satellite, le système pourra acquérir les signaux satellite plus rapidement par la suite.

Avertissement pour les utilisateurs de smartphones

L'exécution en simultané de plusieurs applications sur votre smartphone, en écran partagé, sollicite tout particulièrement son microprocesseur, d'où une altération potentielle des performances et de la qualité des communications.

Afin d'obtenir des résultats optimaux lors de l'appariement avec votre récepteur JVC, assurez-vous de fermer toutes les applications inutilisées.

Comment lire ce manuel

• Les écrans et façades illustrés dans le présent manuel sont des exemples destinés à fournir une explication plus claire des opérations. C'est pourquoi il est possible qu'ils soient différents des écrans ou de la façade de l'appareil, ou que certaines séquences d'affichage soient différentes de celles utilisées.
• Langue d'affichage : L'anglais est utilisé dans un but explicatif. Vous pouvez choisir la langue d'affichage à partir du menu [SETUP]. Voir Configuration système (p.97). • [ ] : Indique le nom des touches tactiles.

Ce symbole sur le produit signifie que des instructions d'utilisation et d'entretien importantes sont contenues dans ce manuel.

Assurez-vous de lire attentivement les instructions de ce manuel.

Utilisation de base

Fonctions des boutons en façade

KW-Z1001W/KW-Z1000AW

Numéro	Désignation Mouvement
1	Capteur de télécommande	• Reçoit le signal de la télécommande.
2	-, - (Volume)	• Règle le volume.Le volume augmentera jusqu'à 15 tant que vous maintiendrez [+] enfoncé.(p.13)
3	FNC/ ★	• Affiche l'écran du menu contextuel.• Appuyez et maintenez enfoncé pour afficher l'écran que vous avez défini dans l'écran Personnaliser les favoris.(p.99)
4		• Affiche l'écran d'ACCUEIL.(p.16)• Quand l'appareil est éteint, permet de le mettre en marche.• Appuyez en maintenant enfoncé pour éteindre l'appareil.
5		• Active ou désactive la fonction de reconnaissance vocale.(p.29)(p.33)(p.80)• Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, le fait de maintenir enfoncé le bouton permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth.(p.72)

Utilisation de base

KW-Z800AW

Numéro	Désignation	Mouvement
1	Écran Écran tactile.
2	Capteur de télécommande	Reçoit le signal de la télécommande.

Fonctionnement tactile

Pour réaliser des opérations sur l'écran, vous devez toucher, toucher longuement, feuilleter ou défiler pour sélectionner un élément, afficher l'écran de menu de réglage ou changer les pages.

- Toucher

Touchez légèrement l'écran pour sélectionner un élément sur l'écran.

- Toucher longuement

Touchez l'écran et gardez votre doigt sur l'écran jusqu'à ce que l'affichage change ou qu'un message soit affiché.

- Feuilleter

Faites glisser votre doigt rapidement vers la gauche ou vers la droite sur l'écran pour changer de page. Vous pouvez faire défiler un écran de liste en faisant glisser votre doigt vers le haut/bas sur l'écran.

- Défiler

Faites glisser votre doigt vers le haut ou le bas pour faire défiler l'écran.

Commande tactile :

Vous pouvez aussi commander la lecture en déplaçant votre doigt sur le panneau tactile de la façon suivante (pour certaines sources, la fonction de contrôle gestuel n'est pas disponible).

- Glisser le doigt vers le haut/bas : Équivalent à l'opération consistant à appuyer sur + / - (Support). Les stations de diffusion préréglées du syntoniseur sont permutées.

• Glissement du doigt vers la gauche/vers la droite : Équivalent à l'opération consistant à appuyer sur [I◄◄◄] / [►►►].
• Bougez votre doigt dans le sens horaire ou antihoraire : Augmente/diminue le volume.

Sur l'écran d'ACCUEIL, vous pouvez contrôler le widget en faisant glisser deux doigts. (p.25)

Mise en marche de l'appareil

REMARQUE

- Si c'est la première fois que vous mettez en marche l'appareil après son installation, il vous faut procéder à la CONFIGURATION initiale (p.14).

REMARQUE

- Si le bouton n'est pas affiché, réglez [MENU Button Display] sur « ON ». (p.96)

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton ⏠.

● Pour éteindre l'appareil :

1 Appuyez sur le bouton 📊 maintenez-le enfoncé.

L'appareil est éteint.

KW-Z800AW

1 Touchez l'écran.

● Pour désactiver AV :

1 Touchez en haut de l'écran.

2 Touchez ⏻ AV OFF sur le menu contextuel.

AV est désactivé sur l'appareil (écran et audio).

Réglage du volume

Vous pouvez régler le volume (0 à 40).

KW-Z1001W/KW-Z1000AW

Appuyez sur [+] pour augmenter, et appuyez sur [-] pour réduire.

Maintenez [+] enfoncé pour augmenter le volume de façon continue jusqu'au niveau 15.

KW-Z800AW

1 Touchez en haut de l'écran.

2 Touchez [-] ou [+] sur le menu contextuel.

Maintenez [+] enfoncé pour augmenter le volume de façon continue jusqu'au niveau 15.

Mettez l'écran hors tension

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton FNC☆. Le menu contextuel s'affiche.

2 Touchez et maintenez [DISP] enfoncé sur le menu contextuel.

1 Touchez en haut de l'écran.

Le menu contextuel s'affiche.

2 Touchez et maintenez [DISP] enfoncé sur le menu contextuel.

• Touchez l'affichage pour activer l'écran. - Pour afficher l'horloge lorsque l'écran est éteint, il est nécessaire de régler « OSD Clock » sur « ON ». (p.94)

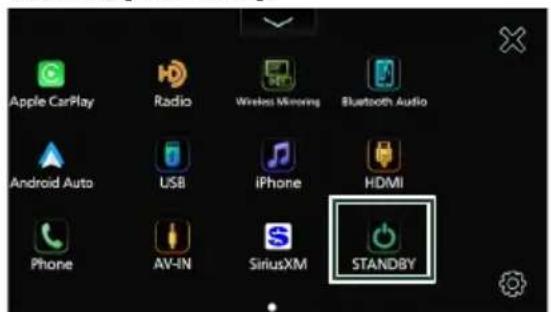

Mettez l'appareil en veille

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton ⏻. L'écran d'ACCUEIL apparaît. 2 Touchez 3 Touchez [STANDBY].

KW-Z800AW

1 Touchez en haut de l'écran.

Le menu contextuel s'affiche.

2 Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

3 Touchez. 4 Touchez [STANDBY].

Paramètres initiaux

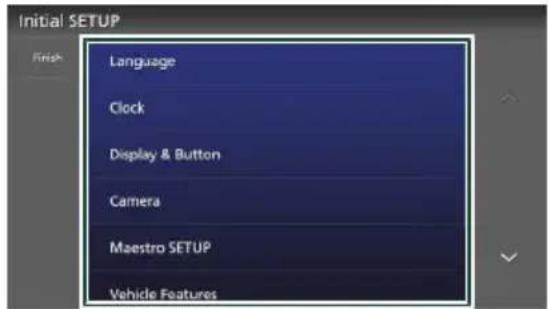

CONFIGURATION initiale

Effectuez cette configuration lors de la première utilisation de cet appareil.

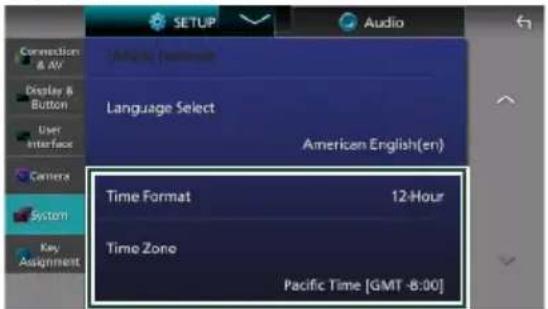

1 Réglez chaque option comme suit.

Sélectionne la langue utilisée sur l'écran de commande et sur les éléments de configuration. Le choix par défaut est « American English(en) ».

① Touchez [Language]. ② Touchez [Language Select]. ③ Sélectionnez la langue désirée. ④ Touchez

[Clock]

Règle la synchronisation de l'horloge. Pour plus de détails, voir Sélectionnez le fuseau horaire et le format de l'heure (p.16).

[Display & Button]

Réglez la couleur d'éclairage des touches et l'angle de vue. S'il est difficile de voir l'image à l'écran, réglez l'angle de vue.

① Touchez [Display & Button]. ② Réglez chaque option et touche. Pour plus de détails, voir Configuration de l'affichage et des boutons (p.94).

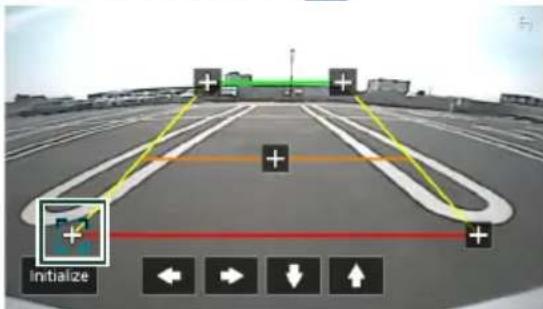

[Camera]

Configurez les paramètres de caméra.

① Touchez [Camera]. ② Réglez chaque option et touches. Pour plus de détails, voir Configuration des caméras (p.85).

[Maestro SETUP]

Paramètres d'accès pour iDatalink Maestro (disponible dans le commerce), y compris les menus de paramètres pour les commandes avancées de la caméra, les diagnostics du véhicule, les menus de paramètres de l'équipementier, etc. (Nécessite l'installation d'un iDatalink Maestro dans un véhicule compatible).

[Fonctions du véhicule]

Cette fonction requiert un adaptateur commercial. Consultez votre revendeur JVC pour plus de détails.

[DÉMO]

Permet de paramétrer le mode de démonstration. Le choix par défaut est « ON ».

Configurez les paramètres de sortie audio numérique. Pour plus de détails, voir Paramètres de configuration du système (p.15).

2 Touchez [Terminer].

• Ces réglages sont paramétrables depuis le menu de configuration. Voir Configuration (p.91).
• Lors de la reconfiguration des paramètres de configuration du système, exécutez Initialiser à partir de Configuration du système. Les paramètres non inclus dans la configuration du système peuvent être configurés dans CONFIGURATION.
• Les paramètres de configuration du système (à l'exception de l'amplificateur intégré) ne peuvent être configurés que lors de la configuration initiale.
• Lors de la configuration de [Orientation d'installation], le système redémarre lorsque le bouton [Terminer] est enfoncé.

Paramètres de configuration du système

1 Touchez [Configuration du système] sur l'écran de configuration initiale.

[Réseau X'over]

Réglez Réseau X'over sur 2 ou 3 voies.

① Touchez [X'over Network]. ② Lisez le message et appuyez sur [Next]. ③ Sélectionnez le mode de réseau de transition. [2way] (par défaut) / [3way] ④ Appuyez sur [Yes].

ATTENTION

Connecter des enceintes à 3 voies lorsque le mode sélectionné est à 2 voies peut endommager les enceintes.

REMARQUE

- Lors de l'installation d'un haut-parleur à 3 voies, assurez-vous de toujours lancer d'abord Initialiser et d'exécuter la configuration utilisateur. Voir Configuration système (p.97).

Choisissez d'utiliser ou non l'amplificateur de puissance intégré. La désactivation de l'amplificateur intégré améliore la qualité du son de Pré-sortie. [ON] (par défaut) / [OFF]

Définissez si l'unité principale est orientée verticalement ou horizontalement.

① Touchez [Installation Orientation].

② Sélectionnez l'orientation.

[Horizontal] (par défaut) / [Vertical]

③ Touchez.

Appuyez sur [Finish] et un message s'affiche. Touchez [Yes] pour redémarrer et appliquer les paramètres.

Sélectionnez le fuseau horaire et le format de l'heure

Touchez en haut de l'écran.

Appuyez sur ⚠ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [System].

Le menu des paramètres du système s'affiche.

5 Réglez chaque option comme suit.

Faites défiler la page pour afficher les éléments cachés.

Sélectionnez le format d'affichage de l'heure.

[12-Hour] (Par défaut)/ [24-Hour]

[Time Zone]

Sélectionnez le fuseau horaire.

Affiche l'écran d'ACCUEIL

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton ⏻.

L'écran d'ACCUEIL apparaît.

KW-Z800AW

1 Touchez en haut de l'écran.

2 Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

Descriptions de l'écran d'ACCUEIL

La plupart des fonctions sont accessibles depuis l'écran ACCUEIL.

1 Icônes de raccourci de source de lecture. (p.19)

2

Affiche l'écran audio. (p.101)

3

• Affiche l'écran que vous avez défini dans l'écran Personnaliser les favoris. (p.98) - Touchez et maintenez enfoncé pour afficher l'écran Personnaliser les favoris. *1

4

Faites glisser votre doigt de gauche à droite sur l'écran pour afficher le menu de sélection de widget. (p.25)

5

Affiche l'écran de sélection de la source. (p.19)

6

• Widget (élément graphique) (p.25)
• Vous pouvez changer l'affichage en mode widget grand format ou widgets divisés en faisant glisser 2 doigts vers le haut/bas.

7

Alterne entre le widget grand format et le mode widgets divisés. (p.25)

8

Affiche l'écran de CONFIGURATION. (p.91)

9

Faites glisser votre doigt de droite à gauche sur l'écran pour afficher le menu de paramètres pour certaines fonctions.

*1 Cette fonction est activée sur l'écran ACCUEIL.

Afficher le menu de paramètres pour certaines fonctions

Faites glisser votre doigt de droite à gauche sur l'écran pour afficher le menu de paramètres pour certaines fonctions.

Vous pouvez régler les fonctions suivantes.

• Courbe d'égalisation préréglée *1 • Bass EXT (Paramètres étendus des graves) *1 • Niveau SW *1 • Climatiseur *2

*1 Pour le réglage détaillé des fonctions, voir Contrôle d'égaliseur (p.104).

*2 Uniquement lorsque l'iDatalink Maestro (disponible dans le commerce) est connecté.

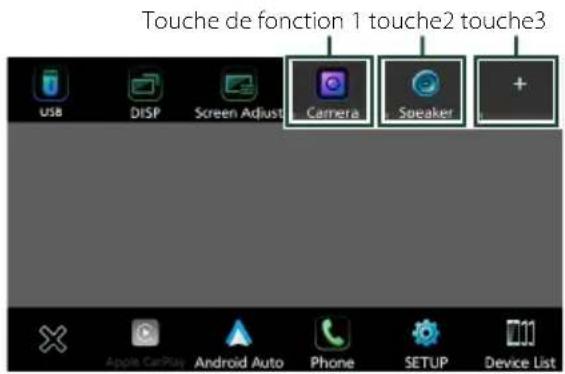

Menu contextuel

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton FNC☆.

Le menu contextuel s'affiche.

2 Appuyez pour afficher le menu contextuel.

Le menu contient les options suivantes.

	• Affiche l'écran de contrôle de la source en cours. Les fonctionnalités attachées au pictogramme varient selon les sources. Cette icône est pour la source USB.
	• Alterne les écrans.L'écran à changer dépend du réglage [DISP Key] dans le menu de réglage d'attribution de touche. (p.98)• Touchez et maintenez enfoncé pour éteindre l'écran.
	• Affiche l'écran de réglage de l'écran. (p.91)
1	• Touches de fonction 1 à 3 : L'écran actuel devient celui que vous avez défini. Les touches de fonction 1 et 2 sont réglées par défaut sur [Camera] et [Speaker]. Pour le réglage de la fonction, reportez-vous àPersonnaliser les fonctions du menu contextuel (p.99).– : Affiche l'écran de la caméra de vue. (p.85)– : Affiche l'écran audio. (p.101)• Touchez et maintenez enfoncé pour afficher l'écran Personnaliser le menu FNC. (p.99)
	• Fermez le menu contextuel.

2	• Icônes de sources de raccourcis : La source change pour celle que vous avez définie avec un raccourci. Pour le réglage du raccourci, reportez-vous àPersonnaliser les icônes de sources de raccourcis (p.20).
	• Affiche l'écran du menu CONFIGURATION. (p.91)
	• Affiche l'écran de la liste des périphériques. (p.72)

KW-Z800AW

2 Appuyez pour afficher le menu contextuel.

Le menu contient les options suivantes.

Device List	• Affiche l'écran de la liste des périphériques. (p.72)
	• Alterne les écrans.L'écran à changer dépend du réglage [DISP Key] dans le menu de réglage d'attribution de touche. (p.98)• Touchez et maintenez enfoncé pour éteindre l'écran.
	• Affiche l'écran de réglage de l'écran. (p.91)
1	• Touches de fonction 1 à 3 : L'écran actuel devient celui que vous avez défini. Les touches de fonction 1 et 2 sont réglées par défaut sur [Camera] et [Speaker]. Pour le réglage de la fonction, reportez-vous àPersonnaliser les fonctions du menu contextuel (p.99).– [IMAGE]: Affiche l'écran de la caméra de vue. (p.85)– [IMAGE]: Affiche l'écran audio. (p.101)• Touchez et maintenez enfoncé pour afficher l'écran Personnaliser le menu FNC. (p.99)
	• Fermez le menu contextuel.
	• Ouvre le menu ACCUEIL. (p.16)
	• Baisse le volume.
	• Augmente le volume.
	• Éteint l'écran et l'audio. Les interruptions causées par les appels entrants en mains libres, les vues de la caméra arrière, etc. sont cependant fonctionnelles.
	• Active ou désactive la fonction de reconnaissance vocale. (p.29) (p.33) (p.80)• Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, le fait de maintenir enfoncé le bouton permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth. (p.72)

Faites glisser une icône ( ) pour la déplacer vers la gauche ou la droite sur la barre supérieure.

Description de l'écran de sélection de source

Vous pouvez afficher les icônes de toutes les sources de lecture et les options sur l'écran de sélection de source.

Pour changer de page, faites glisser votre doigt vers la gauche ou vers la droite sur l'écran.

Change les sources de lecture. Pour les sources de lecture, voir Sélectionnez la source de lecture (p.19).

Revient à l'écran précédent.

Indication de page.

Affiche l'écran du menu CONFIGURATION. (p.91)

Sélectionnez la source de lecture

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⬆ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez.

Depuis cet écran, vous pouvez sélectionner les sources et fonctions suivantes.

Utilisation de base

	• Bascule vers l'écran Apple CarPlay depuis l’iPhone connecté. (p.28)
	• Passe à l'écran Android Auto depuis le smartphone AndroidTM connecté. (p.31)
	• Affiche l'écran Mains libres. (p.78)Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n’est connecté, la boîte de dialogue de mise en attente de l’appariement Bluetooth s’affiche. *1 (p.72)
	• Bascule vers la diffusion HD Radio. (p.43)
	• Passe à l'écran Wireless Mirroring depuis le smartphone Android connecté. (p.27)
	• Active un lecteur audio Bluetooth. (p.76)
	• Lit les fichiers sur un dispositif USB. (p.35)
	• Active un iPhone. (p.39)
	• Lit le contenu d’un périphérique connecté à la borne d’entrée HDMI. (p.88)
	• Commute sur un appareil extérieur connecté à la borne d’entrée AV Audio et à la borne d’entrée Vidéo. *2 *3 (p.88)
	• Commute sur la réception radio satellite SiriusXM®. (p.50)
	• Met l’appareil en veille. (p.14)
	• Passe à l’écran Pitch and Roll. (p.90)

- Pour les sources et les informations affichées lorsqu'un iDatalink Maestro est connecté, voir Utilisation des fonctionnalités Maestro (p.89).

*1 Lorsque vous vous connectez avec Apple CarPlay ou Android Auto, le mode de fonctionnement est le même que sur un téléphone fourni dans Apple CarPlay ou Android Auto. Si Apple CarPlay ou Android Auto est connecté au cours d'une conversation avec le dispositif Bluetooth ou un téléphone iDatalink Maestro, l'appel en cours se poursuivra.

*2 Vous pouvez utiliser la source [AV-IN] lorsqu'un câble d'une source visuelle à l'exception d'une caméra est connecté à la borne d'entrée Vidéo et qu'un câble est connecté à la borne d'entrée Audio AV. (p.130)

*3 Réglez « VIDEO IN » sur « None » dans les réglages d'affectation de la caméra. (p.86)

Personnaliser les icônes de sources de raccourcis

Vous pouvez disposer les pictogrammes des sources comme bon vous semble.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⚠ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez et maintenez le pictogramme que vous souhaitez déplacer en mode de personnalisation.

4 Faites glisser le pictogramme vers la position souhaitée.

Change la page

Descriptions de l'écran de commande de source

Certaines fonctions peuvent être exécutées depuis la plupart des écrans.

Affiche l'écran de sélection de la source. (p.19)

Affiche l'écran du menu CONFIGURATION. (p.91)

3 Icônes de sources de raccourcis

La source change pour celle que vous avez définie avec un raccourci. Pour le réglage du raccourci, reportez-vous à Personnaliser les icônes de sources de raccourcis (p.20).

4 Panneau de fonction *

Appuyez sur le côté droit de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

Informations concernant les périphériques Bluetooth connectés.

6 Éléments indicateurs

Affiche l'état actuel de la source et ainsi de suite.

• « ATT » : L'atténuateur est actif. - « LOUD » : La fonction de réglage du volume est active.

7 Liste des contenus *

Affiche la liste des chansons/fichiers/stations/canaux.

8 Touches de commande

Il est possible d'utiliser la source actuelle à l'aide de ces touches de commande. Les fonctions disponibles varient selon le type de source.

* Pour les véhicules avec conduite à droite, les tiroirs gauche et droit sont inversés. Pour savoir comment configurer la position de conduite, voir Configuration de l'interface utilisateur (p.96).

Utilisation de base

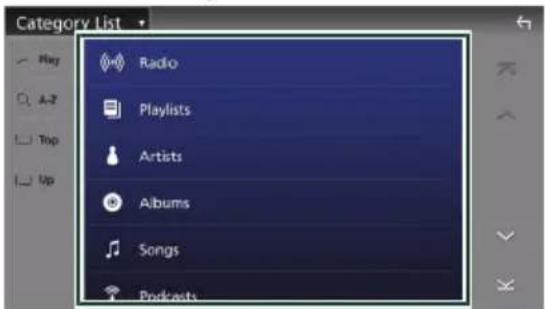

Écran des listes

Certaines touches de fonction sont communes aux écrans de liste de la plupart des sources.

Affiche l'écran de la liste

● Pour USB/iPhone :

1 Touchez Q ou l'élément figurant dans la zone d'informations dans l'écran de commande de la source.

L'écran de la liste s'affiche.

● Pour l'audio Bluetooth :

1 Touchez Q.

L'écran de la liste s'affiche.

Vous pouvez utiliser les touches de commande suivantes à partir de cet écran.

Affiche la fenêtre de sélection de type liste.

Affiche une liste des fichiers de musique ou de film.

Les touches ayant plusieurs fonctions s'affichent ici.

• Play : Joue toutes les pistes dans le dossier contenant la piste actuelle. • A-Z : Passe à la lettre que vous avez saisie (recherche alphabétique).

• Top : Monte au niveau hiérarchique supérieur.

4 < Défilement du texte

Fait défiler le texte affiché.

5 / / Défilement de la page

Vous pouvez changer de pages pour afficher plus d'éléments en appuyant sur / .

• / : Affiche la page du haut ou la page du bas.

6 ← Retour

Revient à l'écran précédent.

REMARQUE

- En fonction de la source ou du mode en cours d'utilisation, il est possible que certaines touches de fonction ne s'affichent pas.

À propos des notifications radio

Messages d'alerte HD Radio

Cette fonction permet de recevoir des messages d'alerte. Tout d'abord, vous devez activer les « Emergency Alerts » (Alertes d'urgence) sur l'écran de commande de la source HD Radio. (p.43)

Lorsqu'un message d'alerte s'affiche

1

Le message d'alerte est effacé. Le même message d'alerte ne peut pas s'afficher pendant les 10 prochaines minutes.

2

Le message d'alerte est effacé. Le même message d'alerte ne peut pas s'afficher pendant les 12 prochaines heures.

3

Touchez pour syntoniser sur ce canal de la source HD Radio.

Affichage du message d'alerte reçu

Vous pouvez lire le message d'alerte reçu par la suite.

1 Touchez sur le côté droit de l'écran de commande de la source HD Radio. Touchez [Alert Message Log].

2 Sélectionnez le message d'alerte souhaité dans la liste.

Le message d'alerte s'affiche.

3 Touchez [Close].

Notification du début d'une diffusion SiriusXM® avec 360L

Cette fonction vous envoie une notification lorsqu'un programme diffusé en rapport avec un artiste, une chanson ou une équipe enregistrée est sur le point de démarrer. Vous devez d'abord activer « Notifications » sur l'écran des paramètres de l'auditeur SiriusXM. (p.67)

Utilisation de base

Lorsqu'une notification est émise

● Notification relative à un artiste ou un morceau musical

Vous recevez une notification lorsqu'un programme diffusé en rapport avec un artiste, une chanson ou une équipe enregistrée est sur le point de démarrer.

La source bascule sur SiriusXM et le canal qui diffuse le programme est syntonisé.

2

L'écran des paramètres s'affiche.

3

La notification est désactivée.

● Notification relative à une équipe

Vous recevez une notification lorsqu'un programme diffusé sur une équipe est sur le point de démarrer.

La source bascule sur SiriusXM et le canal qui diffuse le programme est syntonisé.

2

L'écran des paramètres s'affiche.

3

La notification est désactivée.

Widget (élément graphique)

Utilisation de base des widgets

Widget grand format

• Widget d'horloge
• Widget AlbumArt
• Widget analyseur de spectre/compteur VU
• Widget iDataLink Maestro *1
• Widget Pitch and Roll (Tangage et Roulis)
• Widget de boussole
• Widget HDMI *2
• Widget de caméra ²
• Widget cadre photo

*1 Les widgets susceptibles de s'afficher varient selon le type d'iDatalink Maestro connecté (disponible dans le commerce) et le modèle du véhicule.

*2 Uniquement lorsque le mode widget grand format est sélectionné.

● Pour changer le style de widget

Touchez la zone du widget. Vous pouvez modifier les informations affichées ou le design.

● Pour changer le widget

Faites glisser deux doigts vers la gauche/la droite.

Lorsque le mode widgets divisés est sélectionné, vous devez placer les doigts sur chacune des fenêtres avant de faire glisser.

● Pour sélectionner le widget

Faites glisser votre doigt depuis le bord gauche de l'écran vers la droite pour afficher le menu de sélection de widget.

Touchez ✗ pour revenir à l'écran d'ACCUEIL.

● Pour changer le format du widget

Faites glisser deux doigts vers le haut/bas pour basculer entre le mode widget grand format et le mode widgets divisés.

REMARQUE

- Vous pouvez également modifier le format du widget en touchant = / ■ sur l'écran d'ACCUEIL. (p.16)

Widget (élément graphique)

Widget cadre photo

Il est possible d'afficher un diaporama des fichiers images enregistrés dans votre iPhone ou votre smartphone Android.

Préparation

• Voir Importation de fichiers d'images (p.26).

Importation de fichiers d'images

Vous pouvez afficher les fichiers d'image stockés sur votre iPhone ou smartphone Android en connectant votre iPhone ou smartphone Android, sur lequel l'application « JVC Portal APP » est installée, à cet appareil. Les fichiers d'images sont affichés sur le widget du cadre photo. De plus, vous pouvez définir une image comme fond d'écran. Voir Widget cadre photo (p.26) et Pour enregistrer une couleur originale (p.96)

Préparation

• Installez la dernière version de l'application « JVC Portal APP » sur votre iPhone ou smartphone Android.
• iPhone : Recherchez « JVC Portal APP » dans l'App Store d'Apple pour rechercher et installer la version la plus actuelle.
• Smartphone Android : Recherchez « JVC Portal APP » dans Google Play pour rechercher et installer la version la plus actuelle.
• Pour plus d'informations, reportez-vous à l'application « JVC Portal APP ».

1 Connectez le périphérique.

• Pour connecter un périphérique via Bluetooth, enregistrez-le comme un périphérique Bluetooth et exécutez au préalable le réglage du profil de l'application (SPP) de la connexion. Voir Enregistrez le périphérique Bluetooth (p.72) et Changez le périphérique connecté (p.73).
• Connectez votre iPhone avec le câble USB qui correspond au connecteur. (p.131)

2 Déverrouillez votre périphérique.

APPLICATIONS

Opération de miroitage sans fil

Vous pouvez afficher le même écran du smartphone Android sur le moniteur de l'appareil à l'aide de la fonction de miroitage sans fil du smartphone Android.

Préparation

• Vous pouvez utiliser la fonction de miroitage sans fil avec des smartphones Android compatibles avec cette fonction.
• Cette fonction peut être appelée Affichage sans fil, Miroitage d'écran, Allshare Cast, etc., selon le fabricant.
• Les paramètres du smartphone Android diffèrent en fonction du type d'appareil. Pour plus de détails, reportez-vous au mode d'emploi fourni avec votre smartphone Android.
• Si votre smartphone Android est verrouillé, l'écran de miroitage peut ne pas s'afficher.
• Si le smartphone Android n'est pas prêt pour l'UIBC, vous ne pouvez pas effectuer d'opération tactile.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Wireless Mirroring]. (p.19)

L'écran des applications s'affiche.

4 Utilisez votre smartphone Android pour activer la fonction de miroitage sans fil, puis connectez-vous à cet appareil.

5 Sélectionnez (« KW-Z***** ») comme réseau à utiliser.

Lorsque la connexion est établie, le même écran que celui du smartphone Android s'affiche.

REMARQUE

• L'utilisation des applications est interrompue lors de la mise sous tension/hors tension ou que vous quittez le véhicule. Pour redémarrer les applications, faites fonctionner le smartphone Android.
• Lorsque la source des applications s'affiche, vous ne pouvez pas enregistrer ou reconnecter un appareil Bluetooth. Basculez la source des applications sur une autre source, puis faites fonctionner l'appareil Bluetooth.

Utilisation d'Apple CarPlay

Apple CarPlay est une façon plus intelligente et plus sûre d'utiliser votre iPhone en voiture.

Apple CarPlay sélectionne les choses que vous désirez faire avec votre iPhone en conduisant et les affiche sur l'écran du produit. Vous pouvez consulter des itinéraires, passer des appels, envoyer et recevoir des messages et lire de la musique à partir de votre iPhone tout en conduisant. Vous pouvez également utiliser la commande vocale Siri pour simplifier l'utilisation de votre iPhone.

Pour de plus amples détails concernant Apple CarPlay, visitez https://www.apple.com/ios/carplay/.

Périphériques compatibles avec l'iPhone

Vous pouvez utiliser Apple CarPlay avec les modèles d'iPhone suivants.

• iPhone 15 Pro Max • iPhone 12 Pro Max
• iPhone 15 Pro • iPhone 12 Pro
• iPhone 15 Plus • iPhone 12 mini
• iPhone 15 • iPhone 12
• iPhone SE (3ème génération)
• iPhone 11 Pro Max
• iPhone 14 Pro Max • iPhone 11 Pro
• iPhone 14 Pro • iPhone 11
• iPhone 14 Plus • iPhone XS Pro
• iPhone 14 • iPhone XS
• iPhone 13 Pro Max • iPhone XR
• iPhone 13 Pro • iPhone X
• iPhone 13 mini • iPhone SE (2ème génération)
• iPhone 13

Branchement d'un iPhone

Connexion par fil

1. Connectez votre iPhone avec le câble USB qui correspond au connecteur (p.131).

Lorsqu'un iPhone compatible avec Apple CarPlay est connecté à la borne USB, le téléphone mains-libres Bluetooth actuellement connecté est déconnecté. Si un autre téléphone mains-libres Bluetooth est en cours d'utilisation, vous serez déconnecté une fois l'appel terminé.

2. Déverrouillez votre iPhone.

REMARQUE

- Selon le connecteur de l'iPhone, utilisez un câble Lightning-USB d'origine Apple ou un câble USB-IF certifié USB-C® vers un câble USB-A. Si vous utilisez un câble non certifié, il peut ne pas fonctionner correctement.

Connexion sans fil

Vous pouvez sélectionner l'iPhone enregistré dans [Device List] et l'utiliser comme périphérique Apple CarPlay.

Voir Enregistrez le périphérique Bluetooth (p.72).

REMARQUE

• Activez la fonction Bluetooth et la fonction Wi-Fi d'un iPhone.
• Si deux ou plusieurs iPhone ont été enregistrés, sélectionnez l'iPhone à utiliser en tant que source [Apple CarPlay]. Voir Changez le périphérique connecté (p.73).
• Il est nécessaire de connecter l'antenne GPS afin d'utiliser un dispositif Apple CarPlay sans fil.
• Lorsque la connexion Wi-Fi devient indisponible, l'écran HOME est affiché.
• Vous ne pouvez pas utiliser Apple CarPlay si la fonction est désactivée en configurant l'iPhone.

Pour changer l'écran en cours sur l'écran Apple CarPlay lors de la connexion de votre iPhone :

- Touchez l'icône [Apple CarPlay] sur l'écran de sélection de la source. (p.19)

ou

- Touchez le message de connexion suivant si le message s'affiche.

• Le message de connexion s'affiche quand : - L'iPhone utilisé précédemment est connecté de nouveau. - L'écran autre que l'écran d'ACCUEIL et l'écran de sélection de la source s'affiche. - Le message de connexion s'affiche pendant environ 5 secondes.

Boutons de commande et applications disponibles sur l'écran d'accueil d'Apple CarPlay

Vous pouvez utiliser les applications de l'iPhone connecté.

Les éléments affichés et la langue utilisée sur l'écran diffèrent entre les périphériques connectés.

Pour accéder au mode Apple CarPlay, touchez l'icône [Apple CarPlay] sur l'écran de sélection de la source. (p.19)

Bascule entre Plein écran et Écran partagé sur l'écran Apple CarPlay.

• Affiche l'écran d'accueil d'Apple CarPlay. - Touchez et maintenez enfoncé pour activer Siri.

3 Touches d'application

Lance l'application.

* La conception de l'icône peut changer en fonction de la version iOS.

Écran partagé Apple CarPlay

Bascule entre Plein écran et Écran partagé sur l'écran Apple CarPlay.

• Affiche l'écran d'accueil d'Apple CarPlay. - Touchez et maintenez enfoncé pour activer Siri.

L'écran de sélection de la source s'affiche. La source peut être changée tout en restant en mode écran partagé.

* La conception de l'icône peut changer en fonction de la version iOS.

Pour sortir de l'écran Apple CarPlay KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton ⏠.

KW-Z800AW

1 Touchez. 2 Touchez en haut de l'écran. 3 Appuyez sur ⬆ HOME pour afficher le menu contextuel.

Utilisez Siri

Vous pouvez activer Siri. KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton 🎮.

1 Touchez. 2 Touchez en haut de l'écran.

APPLICATIONS

3 Touchez [VOICE] sur le menu contextuel.

4 Parlez à Siri.

Pour désactiver

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton 🎯.

KW-Z800AW

1 Touchez 2 Touchez en haut de l'écran.

3 Touchez [VOICE] sur le menu contextuel.

Basculez vers l'écran Apple CarPlay pendant l'écoute d'une autre source

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton FNC☆.

Le menu contextuel s'affiche.

2 Touchez [DISP].

1 Touchez 2 Touchez en haut de l'écran.

3 Touchez [DISP] dans le menu contextuel.

• Cette opération est disponible lorsque [DISP Key] est réglé sur [Mirroring] dans le menu de réglage d'attribution de touche. (p.98)
• Lors de l'écoute d'une autre source avec l'écran Apple CarPlay affiché, lire de la musique en mode Apple CarPlay fera basculer la source actuellement sélectionnée sur la source Apple CarPlay.

Utilisation d'Android Auto™

Android Auto vous permet d'utiliser les fonctions de votre smartphone Android permettant une conduite pratique. Vous pouvez facilement accéder au navigateur, passer des appels, écouter de la musique et accéder à des fonctions pratiques sur le smartphone Android tout en conduisant. Pour de plus amples détails concernant Android Auto, rendez-vous sur les sites https://www.android.com/auto/ et https://support.google.com/androidauto.

Smartphones Android compatibles

Un téléphone Android compatible et un plan de données actif compatible sont requis. Pour utiliser Android Auto sans fil sur l'écran de votre véhicule, vous avez besoin d'un smartphone Android compatible avec un plan de données actif. Vous nécessitez :

1. Un smartphone avec Android 11 ou supérieur et Wi-Fi 5 GHz (sous réserve des réglementations locales*) ; ou
2. Un smartphone Android ou Samsung avec Android 10 ; ou
3. Samsung Galaxy S8, Galaxy S8+ ou Note 8, avec Android 9

REMARQUE

- Il est possible qu'Android Auto ne soit pas disponible sur tous les périphériques et peut ne pas être disponible dans tous les pays ni toutes les régions.

À propos de l'emplacement du smartphone

Installez le smartphone connecté en tant que périphérique Android Auto à un endroit où il est possible de recevoir les signaux GPS. Lors de l'utilisation de l'Assistant Google, installez le smartphone à l'endroit où le smartphone capte facilement une voix à travers le microphone.

REMARQUE

• Ne placez pas le smartphone à un endroit exposé à la lumière directe du soleil ou à proximité d'une évacuation d'air d'un climatiseur. L'emplacement du smartphone dans de tels endroits peut entraîner un dysfonctionnement ou endommager votre smartphone.
• Ne laissez pas le smartphone à l'intérieur du véhicule.

Connecter un smartphone Android

Connexion par fil

1 Connectez un smartphone Android via la borne USB. (p.132) Pour utiliser la fonction mains libres, connectez le smartphone Android via Bluetooth. Lorsqu'un smartphone Android compatible avec Android Auto est connecté à la borne USB, le périphérique est connecté automatiquement via Bluetooth et le téléphone mains-libres Bluetooth actuellement connecté est déconnecté.

2 Déverrouillez votre smartphone Android.

3 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏠ ⏻. KW-Z800AW

Touchez en haut de l'écran. Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

4 Touchez.

5 Touchez [Android Auto]. (p.19)

Connexion sans fil

Vous pouvez sélectionner le smartphone Android enregistré dans [Device List] et l'utiliser comme périphérique Android Auto. Voir Enregistrez le périphérique Bluetooth (p.72).

APPLICATIONS

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⚠ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Android Auto]. (p.19)

REMARQUE

• Activez la fonction Bluetooth et la fonction Wi-Fi d'un smartphone Android.
• Si deux smartphones Android ou plus ont été enregistrés, sélectionnez le smartphone Android à utiliser comme source Android Auto. Voir Changez le périphérique connecté (p.73).
• Pour modifier manuellement le mot de passe de la connexion sans fil, reportez-vous à la section [Reset Android Auto Wireless Connection] (p.93).
• Lorsque la connexion Wi-Fi devient indisponible, l'écran HOME est affiché.

Boutons de commande et applications disponibles sur l'écran d'Android Auto

Vous pouvez effectuer les opérations des applis du smartphone Android connecté.

Les éléments affichés sur l'écran diffèrent selon les smartphones Android connectés.

Pour passer en mode Android Auto, touchez l'icône [Android Auto] sur l'écran de sélection de la source. (p.19)

Lance l'application ou affiche les informations.

2 Changer d'écran

Bascule entre Plein écran et Écran partagé sur l'écran Android Auto.

Écran partagé Android Auto

Lance l'application ou affiche les informations.

2 Changer d'écran

Bascule entre Plein écran et Écran partagé sur l'écran Android Auto.

3

L'écran de sélection de la source s'affiche. La source peut être changée tout en restant en mode écran partagé.

*1 La conception de l'icône peut changer en fonction de la version du système d'exploitation Android. *2 Pour passer à l'écran partagé, réglez [Android Auto Screen Size Switching] sur Activé. (p.96)

REMARQUE

• Le 4 a à gauche ou à droite en fonction des réglages de la position de conduite. (p.96)
• Les éléments affichés et la langue utilisée sur l'écran diffèrent entre les périphériques connectés.

Pour sortir de l'écran Android Auto

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton ⏠.

KW-Z800AW

1 Touchez 2 Touchez en haut de l'écran.

3 Appuyez sur ⏻ HOME pour afficher le menu contextuel.

KW-Z800AW : Pour la télécommande

1 Appuyez sur la touche [FNC] de la télécommande. 2 Appuyez sur HOME pour afficher le menu contextuel.

Utilisation de la commande vocale

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton ⚙.

1 Touchez 2 Touchez en haut de l'écran.

3 Touchez [VOICE] sur le menu contextuel.

4 Commencez à parler.

KW-Z800AW : Pour la télécommande

1 Appuyez sur la touche 🖱 de la télécommande. 2 Commencez à parler.

REMARQUE

• Lorsque vous appuyez sur le bouton [VOICE] en le maintenant enfoncé pendant la saisie vocale, vous pouvez recommencer depuis le début.
• Pour passer à l'écran partagé, réglez [Android Auto Screen Size Switching] sur Activé. (p.96)
• Le ⬆ sera à gauche ou à droite en fonction des réglages de la position de conduite. (p.96)

Pour annuler

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton ♘.

KW-Z800AW

1 Touchez 2 Touchez en haut de l'écran. 3 Touchez [VOICE] sur le menu contextuel.

KW-Z800AW : Pour la télécommande

1 Appuyez sur la touche de la télécommande.

Basculez vers l'écran Android Auto pendant l'écoute d'une autre source

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton FNC ^☆+ .

Le menu contextuel s'affiche.

2 Touchez [DISP].

1 Touchez 2 Touchez en haut de l'écran.

3 Touchez [DISP] dans le menu contextuel.

KW-Z800AW : Pour la télécommande

1 Appuyez sur la touche [FNC] de la télécommande. 2 Touchez [DISP] dans le menu contextuel.

REMARQUE

• Cette opération est disponible lorsque [DISP Key] est réglé sur [Mirroring] dans le menu de réglage d'attribution de touche. (p.98)
• Lors de l'écoute d'une autre source avec l'écran Android Auto affiché, lire de la musique en mode Android Auto fera passer la source actuelle sur la source Android Auto.

USB

Connecter un périphérique USB

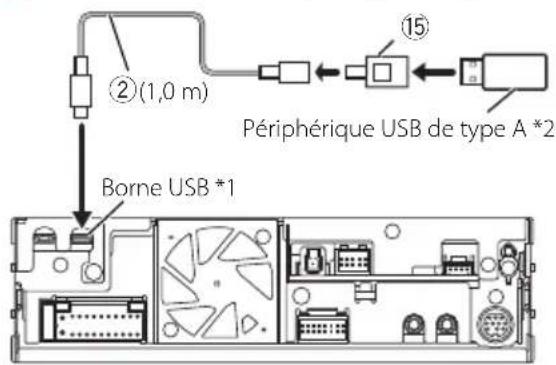

1 Connectez le dispositif USB avec le câble USB. (p.132)

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

3 Touchez.

4 Touchez [USB]. (p.19)

Déconnectez le périphérique USB

1 KW-Z1000W / KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez une source autre que [USB].

3 Débranchez le périphérique USB.

Périphérique USB utilisable

Vous pouvez utiliser une clé USB de mémoire de masse avec cet appareil.

Le terme « Périphérique USB » indique dans ce manuel un dispositif mémoire flash.

- À propos du système de fichiers

Le système de fichiers doit être l'un des suivants.

• FAT16 • FAT32 • exFAT • NTFS

REMARQUE

• Installez le périphérique USB de manière à ce qu'il ne vous empêche pas de conduire prudemment.
• Vous ne pouvez pas connecter de périphérique USB au moyen d'un hub USB et d'un lecteur multicartes.
• Faites des sauvegardes des fichiers audio utilisés avec cet appareil. Les fichiers peuvent être effacés en fonction des conditions de fonctionnement du périphérique USB.

Nous ne proposons pas d'indemnisations pour les pertes dues à l'effacement de données.

Utilisation de base USB

La plupart des fonctions sont utilisables depuis l'écran de contrôle de la source et depuis l'écran de lecture.

Écran de contrôle

Ouvrir le tiroir

1 CODEC

Lorsqu'une source en haute résolution est en cours de lecture, ses informations de format sont affichées.

2 Touches de commande

• Q : Fait une recherche de piste/fichier. Pour plus de détails sur les recherches, voir Recherche (p.37). - |◀◀▶▶| : Recherche la piste/fichier précédent/suivant. Touchez et maintenez enfoncé pour effectuer une avance ou un retour rapide. (Annulé automatiquement au bout d'environ 50 secondes.) • ▶II : Lit ou met en pause. • : Toucher pour atténuer/rétablir le son.

• : Répète la piste/le dossier en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant ;

Répétition de fichier ( ), Répétition de dossier ( ), Répétition de tous ( )

• : Lit de manière aléatoire tous les morceaux du dossier en cours. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant ; Dossier au hasard ( ), Fonction sur arrêt ( )

3 Liste des contenus

• Touchez le côté gauche de l'écran pour afficher la liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier ou de piste dans la liste, la lecture démarre.

4 Informations sur la piste

Affiche les informations concernant le fichier en cours.

Seuls les noms de fichier et de dossier sont affichés s'il n'y a pas d'information de balise.

5 Indicateur du mode de lecture et du temps de lecture

• ▶, ▶▶, etc. : indicateur du mode de lecture en cours. Les significations des icônes individuelles sont les suivantes : ▶ (lecture), ▶▶ (avance rapide), ◀◀ (retour rapide), ■ (pause). Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture.

6 Panneau de fonction

Appuyez sur le côté droit de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

- : recherche du dossier précédent ou suivant.

7 Illustrations

La pochette du fichier en cours de lecture s'affiche.

Écran vidéo

8 Zone de recherche des fichiers (fichier vidéo uniquement)

Touchez pour rechercher le fichier suivant/précédent.

9 Zone d'affichage des touches (fichier vidéo uniquement)

Touchez pour afficher l'écran de contrôle.

Écran de contrôle Fichier vidéo

10 Cacher (fichier vidéo uniquement)

Masque l'écran de contrôle.

Recherche

Vous pouvez rechercher des fichiers de musique ou vidéo en procédant comme suit.

1 Touchez Q.

2 Touchez ▼.

3 Choisissez un type de liste.

- Pour les opérations sur l'écran de liste, voir Écran des listes (p.22).

Recherche par catégorie

Vous pouvez rechercher un fichier en sélectionnant une catégorie.

1 Touchez [Category List].

2 Sélectionnez si vous recherchez des fichiers audio 📌 ou des fichiers vidéo 📄

3 Touchez la catégorie de votre choix.

La liste correspondant à votre choix s'affiche.

4 Touchez pour sélectionner l'élément de votre choix dans la liste. Répétez cette étape jusqu'à ce que vous ayez trouvé le fichier voulu.

Recherche par lien (fichier audio uniquement)

Vous pouvez rechercher un fichier du même artiste/album/genre que celui de la piste en cours.

1 Touchez [Link Search]. 2 Touchez le type d'étiquette souhaité. Vous avez le choix entre les artistes, les albums et les genres.

La liste correspondant à votre choix s'affiche.

3 Touchez l'élément de votre choix dans la liste des contenus.

Recherche de dossier

Vous pouvez rechercher un fichier en fonction de la hiérarchie.

1 Touchez [Folder List]. 2 Touchez le dossier de votre choix.

Le contenu d'un dossier est affiché lorsque vous touchez celui-ci.

3 Touchez pour sélectionner l'élément de votre choix dans la liste. Répétez cette étape jusqu'à ce que vous ayez trouvé le fichier voulu.

iPhone

Préparation

iPhone connectable

Les modèles suivants peuvent être reliés à cet appareil.

Convient pour

• iPhone 15 Pro Max • iPhone 12 Pro Max
• iPhone 15 Pro • iPhone 12 Pro
• iPhone 15 Plus • iPhone 12 mini
• iPhone 15 • iPhone 12
• iPhone SE (3ème génération)
• iPhone 11 Pro Max
• iPhone 14 Pro Max • iPhone 11 Pro
• iPhone 14 Pro • iPhone 11 • iPhone 14 Plus • iPhone XS Pro
• iPhone 14 • iPhone XS
• iPhone 13 Pro Max • iPhone XR
• iPhone 13 Pro • iPhone X
• iPhone 13 mini • iPhone SE (2ème génération)
• iPhone 13

REMARQUE

• En branchant votre iPhone sur cet appareil avec le câble USB, votre iPhone lit la musique, tout en étant alimenté. Notez que l'alimentation de cet appareil doit être continue.
• Si vous redémarrez la lecture après avoir connecté l'iPhone, la musique qui a été lue par l'iPhone est jouée en premier.

Connecter l'iPhone

Connexion par fil

Préparation

• Connectez un iPhone avec le câble USB lorsque l'Apple CarPlay n'est pas connecté.
• Avec un iPhone compatible avec Apple CarPlay, désactivez Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillez contacter le fabricant de la borne.
• Seul un iPhone peut être connecté.
• Selon le connecteur de l'iPhone, utilisez un câble Lightning-USB d'origine Apple ou un câble USB-IF certifié USB-C® vers un câble USB-A. Si vous utilisez un câble non certifié, il peut ne pas fonctionner correctement.

1 Connectez votre iPhone avec le câble USB qui correspond au connecteur. (p.131) 2 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏠.

KW-Z800AW

Touchez en haut de l'écran. Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

3 Touchez. 4 Touchez [iPhone]. (p.19) - Pour débrancher l'iPhone connecté avec le câble :

1 Détachez l'iPhone.

Connexion Bluetooth

Appariez le périphérique iPhone par Bluetooth.

Préparation

• Pour connecter un iPhone via Bluetooth, enregistrez-le comme un périphérique Bluetooth et exécutez au préalable le réglage du profil de la connexion. Voir Enregistrez le périphérique Bluetooth (p.72) et Changez le périphérique connecté (p.73).
• Connectez un iPhone via Bluetooth lorsque l'Apple CarPlay et un iPhone ne sont pas connectés via USB.
• Avec un iPhone compatible avec Apple CarPlay, désactivez Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillez contacter le fabricant de la borne.

- Sélectionnez la méthode de connexion pour émettre le son à partir de la source iPhone

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV].

Le menu Connexions et réglages AV apparaît.

5 Touchez [iPhone Bluetooth Connection].

• [Bluetooth] (par défaut) : Émettre le son à l'aide d'un périphérique Bluetooth.
• [Bluetooth+HDMI] : Émettre le son à l'aide d'un périphérique HDMI et lire la sélection musicale, etc. à l'aide d'un périphérique Bluetooth.

Utilisation de base de l'iPhone

Écran de contrôle

Ouvrir le tiroir

1 Touches de commande

• Q : Recherche un morceau/un fichier. Pour plus de détails sur les recherches, voir Recherche (p.41). - I◀◀▶▶: Recherche le morceau/fichier précédent/suivant. Touchez et maintenez enfoncé pour effectuer une avance ou un retour rapide. (Annulé automatiquement au bout d'environ 50 secondes.)

• : Toucher pour atténuer/rétablir le son. • : Répète la piste/l'album en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant ;

Répétition du morceau ( ), Répétition de tous les morceaux ( ), Répétition désactivée ( )

• : Lit aléatoirement toutes les plages de l'album actuel. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant ;

Morceau au hasard ( ✗ ), Fonction sur arrêt ( ✗ )

2 Liste des contenus

• Touchez le côté gauche de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

REMARQUE

- La liste du contenu s'affiche uniquement si vous sélectionnez un fichier dans la liste de catégories et le lisez. Pour utiliser la liste des catégories, voir Recherche (p.41).

3 Informations sur la piste

• Affiche les informations concernant le fichier en cours. - Touchez pour afficher l'écran de la liste des catégories. Voir Recherche par catégorie (p.41).

4 Indicateur du mode de lecture/du temps de lecture

•▶,▶▶, etc.: Indicateur du mode de lecture en cours Les significations des icônes individuelles sont les suivantes:▶ (lecture),▶▶ (avance rapide),◀◀ (retour rapide), II (pause). - Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture.

5 Illustrations

La pochette du fichier en cours de lecture s'affiche.

Recherche

Vous pouvez rechercher des fichiers musicaux en procédant comme suit.

1 Touchez Q. 2 Touchez ▼.

3 Choisissez un type de liste.

- Pour les opérations sur l'écran de liste, voir Écran des listes (p.22).

Recherche par catégorie

Vous pouvez rechercher un fichier en sélectionnant une catégorie.

1 Touchez [Category List]. 2 Touchez la catégorie de votre choix.

La liste correspondant à votre choix s'affiche.

3 Touchez pour sélectionner l'élément de votre choix dans la liste. Répétez cette étape jusqu'à ce que vous ayez trouvé le fichier voulu.

Recherche par lien

Vous pouvez rechercher un fichier du même artiste/album/genre/compositeur que celui de la piste en cours.

1 Touchez [Link Search].

iPhone

2 Touchez le type d'étiquette souhaité. Vous pouvez sélectionner parmi des artistes, des albums, des genres et des compositeurs.

La liste correspondant à votre choix s'affiche.

3 Touchez l'élément de votre choix dans la liste des contenus.

Syntoniseur HD Radio™

Fonctionnement de base du syntoniseur HD Radio

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour écouter la source HD Radio, touchez l'icône [HD Radio] sur l'écran de sélection de la source. (p.19)

REMARQUE

- La diffusion HD Radio est destinée au marché d'Amérique du Nord uniquement.

Écran de contrôle

1 Touches de commande

- [I◄◄] [►►I] : Syntoniser sur une station. Il est possible de changer la méthode de commutation des fréquences (voir 4 Mode de recherche).

• [CH▼] [CH▲] : Sélectionne un canal.

• [Q] : Affiche l'écran de liste des canaux. Voir Recherche de canal (p.46). • : Affiche une liste des signets enregistrés. Voir Liste des signets (p.47). • : Toucher pour atténuer/rétablir le son.

2 Liste des présélections

• Un simple appui sur « vous permet de changer la taille de l'écran. • Rappelle la station ou le canal mémorisé.
• Touchez pendant 2 secondes pour mémoriser la station ou le canal en cours de réception.

3 Touches de bande

Change les bandes (entre FM et AM).

4 Mode de recherche

Touchez pour changer de mode de recherche dans l'ordre suivant : [AUTO1], [AUTO2], [MANUAL].

• [AUTO1] : Syntonise automatiquement sur une station offrant une bonne réception. • [AUTO2] : Syntonise les stations en mémoire les unes après les autres. • [MANUAL] : Commute sur la fréquence suivante manuellement.

5 Panneau de fonction

Appuyez sur le côté droit de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [10key Direct] : Affiche directement la station / l'écran de recherche de canaux. Pour plus de détails, voir Recherche directe (p.46). • [SETUP] (FM uniquement) : Affiche l'écran de CONFIGURATION du TUNER. Pour plus de détails, voir Configuration du tuner (p.49). • [AME] : Prédéfinit automatiquement les stations. Pour plus de détails, voir Mémoire automatique (p.45). • [RCV] : Modifie le mode de réception HD Radio. Pour plus de détails, voir Mode de réception (p.45).

Syntoniseur HD Radio™

• [PTY] (FM uniquement) : Recherche un programme par type de programme. Pour plus de détails, voir Recherche par type de programme (p.46). • Enregistre les informations relatives à la chanson en cours de réception. Voir Enregistrement des signets (p.47). • [Emergency Alerts] : Activez ou désactivez le message d'alerte. Voir Messages d'alerte HD Radio (p.23). • [Alert Message Log] : Affiche le message d'alerte reçu. Voir Affichage du message d'alerte reçu (p.23).

6 Image

Les informations de l'image ou du logo de station s'affichent si elles sont disponibles dans le contenu actuel.

7 Affichage des informations

Affiche les informations concernant la station en cours : Fréquence et canal

Toucher vous permet de basculer entre le Contenu A, le Contenu B et le Contenu C.

• Contenu A : Nom de la station, titre de la chanson, nom de l'artiste
• Contenu B : Message de la station, HD Radio, texte
• Contenu C : Genre PTY, nom de l'album

8 Éléments indicateurs

• « MC » : Une émission numérique multidiffusion est en cours de réception. • « EA » :
• Blanc : L'alerte d'urgence est activée.
• Pas de lumière : L'alerte d'urgence est désactivée.
• Orange : Interruption ou en état de veille/ignorer.
• « ST » : Indique que l'émission stéréo est actuellement reçue.

9 Affichage de l'indicateur

Lorsque vous recevez une station HD Radio, cela s'éclaire en orange lorsque l'audio est numérique et en gris lorsque l'audio est analogique. Lorsque vous recevez une station analogique, cela s'éteint.

Les canaux HD2/HD3 se trouvent à côté des principales stations traditionnelles et fournissent une nouvelle programmation originale sur le cadran FM

Bookmark

Fonction de découverte de musique et de produit qui permet aux utilisateurs de stocker des informations sur le contenu de HD Radio et qui peut fournir des informations interactives via des codes QR

Digital Sound

Qualité audio numérique cristalline, similaire à un CD pour les consommateurs; élimine le bruit de fond

Program Info

Indique le nom du thème musical, de l'artiste, l'ID de la station et d'autres données pertinentes pour enrichir l'expérience d'écoute

Artist Experience

Images visuelles, telles que Album Art des émissions en direct à partir de stations HD Radio

Emergency Alerts

Fournit des messages importants et essentiels au public dans les situations d'urgence

Mode de réception

Vous pouvez régler le mode de réception des émissions HD Radio.

1 Touchez sur le côté droit de l'écran. Touchez [RCV].

2 Sélectionnez un mode de réception.

[Auto]

Bascule automatiquement entre l'audio numérique et analogique.

[Digital]

Sélectionnez cela pour régler uniquement sur audio numérique.

[Analog]

Sélectionnez cette option pour régler uniquement sur l'audio analogique.

Utilisation de la mémorisation

Mémoire automatique

Vous pouvez enregistrer automatiquement les stations offrant une bonne réception dans la mémoire.

1 Touchez la touche de la bande de votre choix.

2 Touchez sur le côté droit de l'écran. Touchez [AME].

3 Appuyez sur [Yes].

La mémorisation automatique se lance.

Mémoire manuelle

Vous pouvez enregistrer la station ou le canal en cours de réception dans la mémoire.

1 Sélectionnez la station ou le canal que vous souhaitez mémoriser.

2 Touchez [FM#] (#:1-15) ou [AM #] (#:1-5) à laquelle vous souhaitez associer la station ou le canal, pendant 2 secondes, jusqu'à confirmation par un bip.

Utilisation de la sélection

Sélection des présélections

Vous pouvez afficher la liste des stations ou canaux mémorisés et les sélectionner.

1 Touchez sur le côté gauche de l'écran. Sélectionnez dans la liste la station ou le canal de votre choix.

Vous pouvez syntoniser en saisissant la fréquence ou le numéro de canal souhaité.

1 Touchez sur le côté droit de l'écran. Touchez [10key Direct].

2 Sélectionnez la méthode de recherche.

3 Saisissez la fréquence ou le numéro de canal.

4 Touchez [Enter].

REMARQUE

• Pour effacer le numéro saisi, appuyez sur [BS].

Recherche de canal

Vous pouvez spécifier le canal souhaité.

1 Touchez [Q].

2 Sélectionnez la catégorie voulue dans la liste.

- Touchez [Info Change] dans la liste des canaux. Sélectionnez l'ordre de la liste (titre du morceau, nom de l'artiste, nom de l'album).

Recherche par type de programme

(FM uniquement)

Vous pouvez syntoniser la station qui diffuse le type de programme spécifié lorsque vous écoutez la radio FM.

1 Touchez sur le côté droit de l'écran. Touchez [PTY].

L'écran de mode du type de programme s'affiche.

2 Sélectionnez dans la liste le type de programme de votre choix. 3 Touchez [Search].

Vous pouvez rechercher la station qui diffuse le type de programme sélectionné.

Signet

Enregistre les informations d'étiquette (titre, artiste, album, URL et description) sur le morceau que vous écoutez actuellement. Les informations détaillées et les codes QR peuvent être affichés en fonction des informations d'étiquette enregistrées.

Enregistrement des signets

1 Touchez sur le côté droit de l'écran.

Enregistre un signet.

REMARQUE

- Jusqu'à 100 signets peuvent être enregistrés sur cet appareil.

Liste des signets

Affichage d'une liste de signets enregistrés et d'informations détaillées et du code QR du morceau.

1 Touchez

Syntoniseur HD Radio™

2 Sélectionnez le signet souhaité dans la liste.

Les informations du signet apparaissent.

[Delete]

Supprime les signets affichés. Touchez [Delete] puis touchez [YES] sur l'écran de confirmation.

Supprimer un signet

Suppression d'un signet.

1 Touchez [Delete].

2 Sélectionnez le signet à supprimer de la liste.

Sélectionnez tous les signets.

[□ All]

Efface toutes les coches.

3 Touchez [Delete].

Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Tous les signets sélectionnés sont supprimés.

Configuration du tuner

Vous pouvez régler les paramètres du syntoniseur.

1 Touchez sur le côté droit de l'écran. Touchez [SETUP].

L'écran de CONFIGURATION Tuner s'affiche.

2 Réglez chaque fonction comme suit.

[Area Setting]

L'intervalle du canal du tuner change en fonction de la zone où vous utilisez cet appareil.

• [North America] (par défaut) : Sélectionnez cette option lorsque vous utilisez cet appareil en Amérique du Nord/Centrale/du Sud. Les intervalles FM et AM sont respectivement réglés sur 200 kHz et 10 kHz. • [South America] : Sélectionnez cette option lorsque vous utilisez cet appareil dans les pays d'Amérique du Sud où l'intervalle FM est de 50 kHz. L'intervalle AM est réglé sur 10 kHz. • [Europe] : Sélectionnez cette option lorsque vous utilisez cet appareil dans une autre région. Les intervalles FM et AM sont respectivement réglés sur 50 kHz et 9 kHz.

SiriusXM® avec 360L

À propos de SiriusXM®

Seul SiriusXM® vous propose encore plus de ce que vous aimez écouter, tout au même endroit. Disposez de plus de 140 canaux, musique sans publicité comprise plus le meilleur du sport, des informations, des débats, de la comédie et du divertissement. Bienvenue dans le monde de la radio satellite. Syntoniseur pour véhicule SiriusXM et abonnement requis. Pour de plus amples informations, visitez la page www.siriusxm.com.

Préparation

- Le syntoniseur (G2) SXV300 (vendu séparément) est indispensable au fonctionnement du Radio satellite SiriusXM®.

• Vérifiez votre identifiant radio. L'identifiant de la radio satellite SiriusXM est nécessaire pour l'activation et est disponible en allant sur le Canal 0 ainsi que sur l'étiquette qui se trouve sur le syntoniseur SiriusXM Connect et son emballage. L'identifiant Radio ne comprend pas les lettres I, O, S ou F. - Activez le syntoniseur de véhicule SiriusXM, à l'aide d'une des deux méthodes expliquées ci-après : - Pour les utilisateurs résidant aux États-Unis En ligne : Visitez https://www.siriusxm.com/activatenow Téléphone : Appelez le service après-vente SiriusXM au 1-866-635-2349 - Pour les utilisateurs résidant au Canada : En ligne : Visitez https://www.siriusxm.ca/help/activation-help/ Téléphone : Appelez le service après-vente XM au 1-877-438-9677

Paramètres initiaux

Activation de SiriusXM pour la première fois

Vous devez sélectionner la zone dans laquelle SiriusXM® doit être utilisé et recevoir l'approbation pour l'utilisation du service.

1 Sélectionnez votre emplacement (États-Unis ou Canada), puis touchez [OK].

2 Vérifiez l'accord d'utilisation SiriusXM, puis touchez [CONTINUE].

• Pour modifier la sélection de l'emplacement, vous devez réinitialiser le système en utilisant [Initialize] dans la configuration du système. Après la réinitialisation, effectuez les réglages sur l'écran des paramètres initiaux de la source SiriusXM. (p.97)

Recommandations de démarrage

Lorsque vous êtes connecté à Internet, les recommandations s'affichent environ deux fois par jour lorsque la source SiriusXM est mise sous tension.

• Les recommandations de démarrage ne s'affichent pas lorsque l'appareil n'est pas connecté à Internet.
• Cet écran peut aussi s'afficher autrement que lors du premier démarrage de SiriusXM.
• Pour empêcher son affichage, réglez le paramètre Recommandation de démarrage dans Paramètres d'écoute sur ARRÊT. (p.67)

Connexion à Internet

En plus de la musique, du sport et des émissions-débats par satellite, en vous connectant à Internet (à l'aide d'un smartphone), vous pouvez écouter des podcasts, des stations Pandora et d'autres canaux en streaming, ainsi qu'enregistrer vos favoris et recevoir des notifications. Pour utiliser Internet, le récepteur et le smartphone sont connectés par Wi-Fi.

Connexion à Internet

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⚠ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV].

Le menu Connexions et réglages AV apparaît.

5 Touchez [360L IP Connection] et réglez-le sur « ON ».

• Lorsque [360L IP Connection] est réglé sur « ON », Apple CarPlay, Android Auto et le miroitage sans fil ne peuvent pas être utilisés. Pour utiliser Apple CarPlay, Android Auto et le miroitage sans fil, réglez [360L IP Connection] sur « OFF ».

Enregistrement du point d'accès Wi-Fi

REMARQUE

- Les points d'accès Wi-Fi peuvent être enregistrés lorsque [360L IP Connection] est réglé sur ON. (p.51)

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran. Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV].

Le menu Connexions et réglages AV apparaît.

5 Touchez [Wi-Fi].

6 Sélectionnez le smartphone que vous souhaitez connecter dans la liste des points d'accès.

7 Saisissez votre mot de passe.

s'affiche lorsque la connexion Wi-Fi avec le téléphone intelligent sélectionné est terminée.

Le SSID pour la connexion Wi-Fi apparaîtra sur l'écran de CONFIGURATION.

Utilisation de base de SiriusXM®

Pour écouter la source SiriusXM, touchez l'icône [SiriusXM] sur l'écran de sélection de la source. (p.19)

Diffusions par satellite

Écran de contrôle

- Diffusions en direct (canaux de musique et d'émissions)

Utilisez cette option pour rechercher des canaux, des stations Pandora et des podcasts à l'aide de la commande vocale. (p.60)

• : Pour vous

Une liste des canaux recommandés pour le profil d'auditeur actuellement sélectionné peut être affichée. (p.57)

• : Catégories

Syntonise les canaux par catégorie. (p.58)

• Ma collection Affiche la liste des favoris. (p.59)

• Profils et paramètres Effectuez les réglages relatifs à SiriusXM, tels que l'enregistrement et la configuration des profils d'auditeur, les procédures d'achat, etc. (p.63)

3 Affichage des canaux et notifications associées définies

• Affiche les informations sur le logo de canal actuel, le numéro de canal. Touchez longuement le logo du canal pour enregistrer ou supprimer les favoris SiriusXM. ★ s'affiche à côté des logos de canal enregistrés dans vos favoris. • [Related] : Recherche d'autres contenus associés au canal que vous écoutez actuellement. (p.61) • : Effectuez les réglages des notifications pour la piste, l'artiste ou l'équipe que vous écoutez actuellement. (p.62) (p.63)

4 Affichage des informations (Diffusion en direct)

• Affiche les illustrations des albums pour la plupart des chaînes musicales SiriusXM.
• Affiche le nom de l'album, le nom de l'artiste et le nom de la piste.

5 Affichage des informations (Sports Play-by-Play)

- Affiche les informations sur le jeu en cours de diffusion.

- [Logo de l'équipe], [Nom de l'équipe] : Touchez pour basculer le canal sur la lecture par jeu pour l'équipe locale ou extérieure.

- Indique l'équipe de jeu actuellement définie.

- ● : Pour les parties de football NFL et NCAA, indique l'équipe adverse actuelle. (pour les émissions prises en charge)

- ▲, ▼ : Pour les jeux MLB, ils indiquent la première moitié ▲ ou la dernière moitié ▼ de la manche. (pour les émissions prises en charge)

6 Touches de commande

- [◀CH], [CH▶] : Sélectionne un canal et affiche l'écran du syntoniseur linéaire. (p.56)

- [▶II] : Lit ou met en pause.

- [◀◀], [▶▶] : Le temps passe au prochain morceau/segment utilisable. * ¹ Lorsque vous le touchez et le maintenez enfoncé, le temps passe au début de la mémoire tampon.

- : Toucher pour atténuer/rétablir le son.

7 Liste des présélections

• Un simple appui sur « vous permet de changer la taille de l'écran.
• Rappelle le canal mémorisé. Touchez pendant 2 secondes pour mémoriser le canal en cours de réception.

*1 Uniquement lors de l'activation de l'abonnement.

Contenus en streaming

Lorsque vous êtes connecté à Internet, vous pouvez écouter des podcasts, des stations Pandora et d'autres contenus en streaming.

Écran de contrôle

- Podcast

- Utilisez cette option pour rechercher des canaux, des stations Pandora et des podcasts à l'aide de la commande vocale. (p.60)

2

• : Pour vous

Une liste des canaux recommandés pour le profil d'auditeur actuellement sélectionné peut être affichée. (p.57)

• : Catégories

Syntonise les canaux par catégorie. (p.58)

• : Ma collection

Affiche la liste des favoris. (p.59)

• : Profils et paramètres

Effectuez les réglages relatifs à SiriusXM, tels que l'enregistrement et la configuration des profils d'auditeur, les procédures d'achat, etc. (p.63)

3 Affichage des canaux et notifications relatives définies

- Affiche les informations sur le logo du canal actuel et l'indicateur de type de contenu.

• [Related] : Recherche d'autres contenus associés au contenu que vous écoutez actuellement. (p.61) (station Pandora, canal Xtra uniquement)

• [Episode] : Affiche une liste de tous les épisodes de podcast associés au podcast que vous écoutez actuellement. (p.62) (Podcast uniquement)

4 Affichage des informations

• Affiche la zone d'illustration. (station Pandora, canal Xtra uniquement)

- Affiche le nom de l'album, le nom de l'artiste et le nom de la piste.

5 Touches de fonctionnement (Podcast, canal Xtra)

• [▶III] : Met en pause ou reprend le flux audio. *1

- [I◄◄], [►►I] : Le temps passe au prochain morceau ou segment utilisable.

Lorsque vous le touchez et le maintenez enfoncé, le temps passe au début de la mémoire tampon.

• : Toucher pour atténuer ou rétablir le son.

6 Touches de fonctionnement (station Pandora)

• [▶III] : Met en pause ou reprend le flux audio. *1

- [▶▶] : Le temps passe au prochain morceau ou segment utilisable. *1

Lorsque vous le touchez et le maintenez enfoncé, le temps passe au début de la mémoire tampon.

• : Toucher pour atténuer/rétablir le son.

7 Liste des présélections

- Utilisez cette fonction pour syntoniser les canaux préréglés enregistrés avec une action ou pour prérégler le canal en cours de lecture. (p.55)

*1 Uniquement lors de l'activation de l'abonnement.

Mémorisation des canaux dans la mémoire de présélections

Le canal ou l'équipe en cours peut être enregistré dans la mémoire préréglée.

REMARQUE

• Le préréglage est écrasé, - Un maximum de 15 éléments peut être préréglé.

● Diffusion en direct

1 Sélectionnez le canal que vous souhaitez mémoriser. 2 Touchez sur le côté gauche de l'écran.

3 Touchez une liste de présélections pendant 2 secondes jusqu'à ce que vous entendiez un bip.

1 Touchez > sur le côté gauche de l'écran. 2 Touchez une liste de présélections pendant 2 secondes jusqu'à ce que vous entendiez un bip.

3 Touchez le canal ou l'équipe que vous souhaitez enregistrer.

Pour les émissions satellites

1 Mosaïque des canaux

Le canal de sport en cours de diffusion est enregistré dans les préréglages.

2 Mosaïque des équipes locales/extérieures

Touchez l'équipe locale ou l'équipe extérieure que vous souhaitez enregistrer dans les préréglages.

Pour les contenus en streaming

Touchez l'équipe locale ou l'équipe extérieure que vous souhaitez enregistrer dans les préréglages.

Utilisation de la sélection

Sélection des présélections

Vous pouvez lister et sélectionner les canaux mémorisés.

1 Touchez sur le côté gauche de l'écran. Sélectionnez un canal dans la liste.

Vous pouvez syntoniser un canal.

1 Touchez [◀CH]/[CH▶].

L'écran du syntoniseur linéaire s'affiche. Sélectionnez le canal précédent ou suivant.

Le canal sélectionné est mis en surbrillance.

Mosaïque des canaux

- Touchez un canal pour le sélectionner et revenir à l'écran de contrôle.

- Touchez et maintenez enfoncé pour enregistrer le canal comme favori SXM.

[CATEGORIES]

Une liste des canaux recommandés pour le profil d'auditeur actuellement sélectionné s'affiche.

[◀CH]/[CH▶]

• Touchez pour déplacer le canal mis en surbrillance.
• Touchez et maintenez enfoncé pour faire défiler les canaux.

SYNTONISATION DIRECTE

Affichez l'écran de syntonisation directe. (p.56)

Commutation de l'affichage de la liste des canaux

1 Touchez [CATEGORIES].

Le bouton Filtre de catégories s'affiche en bas de l'écran.

2 Appuyez sur le bouton souhaité pour spécifier la catégorie de la liste des canaux affichée.

Vous pouvez syntoniser un canal directement.

1 Touchez [◀CH]/[CH▶].

2 Touchez [DIRECT TUNE] sur l'écran du syntoniseur linéaire.

3 Saisissez un numéro de canal et appuyez sur [GO].

1 Logo du canal

Touchez et maintenez enfoncé pour enregistrer le canal en tant que favori SXM.

2 [◀CH]/[CH▶]

Sélectionnez un canal.

Pour vous

Une liste des canaux recommandés pour le profil d'auditeur actuellement sélectionné peut être affichée.

1 Touchez

2 Touchez l'un des canaux sur l'écran pour commencer la syntonisation dans le canal sélectionné.

• Touchez longuement le canal pour l'enregistrer ou le supprimer de vos favoris SiriusXM. Lorsqu'il est enregistré, ★ s'affiche sur la mosaïque des canaux. • Balayez l'écran pour changer les canaux affichés.

Catégories

Syntonisation des canaux par catégorie

1 Touchez

2 Utilisez les onglets de super catégorie pour sélectionner le genre souhaité.

Onglet Super Catégorie

• L'affichage change en fonction du genre sélectionné. - Recommendation Spotlight - Les canaux recommandés sont affichés ici (maximum de 2) - Touchez et maintenez enfoncé pour enregistrer ou supprimer de vos favoris SiriusXM. Lorsqu'il est enregistré, ★ s'affiche sur la mosaïque des canaux.

3 Utilisez les mosaïques de catégorie pour sélectionner le genre souhaité.

Une liste des canaux s'affiche.

4 Touchez un titre de canal pour commencer la syntonisation dans le canal sélectionné.

• Touchez longuement un canal pour l'enregistrer ou le supprimer de vos favoris SiriusXM. Lorsqu'il est enregistré, ★ s'affiche sur la mosaïque des canaux. • Onglet CHANNEL/PODCASTS
• Lorsque [ONDEMAND] est sélectionné, une liste de podcasts s'affiche.
• Lorsque [CHANNELS] est sélectionné, une liste de canaux s'affiche.

Liste des podcasts

1 Touchez un canal.

2 La liste des épisodes pour les podcasts s'affiche. Lorsque l'épisode souhaité est touché, l'écran passe à l'écran de contrôle pour le podcast sélectionné.

Ma collection

Affiche la liste des favoris.

1 Touchez

2 Appuyez sur l'onglet de la liste que vous souhaitez sélectionner.

1 Mosaïque des favoris

Lorsqu'il est touché, le moniteur commence la syntonisation dans le contenu favori sélectionné.

2 [ADD]

Le canal, le podcast ou la station Pandora en cours de lecture sont ajoutés à vos favoris SiriusXM.

3 [EDIT]

Passe au mode d'édition des FAVORIS SXM.

■ Mode édition des FAVORIS SXM FAVORITES

1 Bouton Supprimer

Lorsqu'il est touché, un message de confirmation que vous souhaitez supprimer s'affiche.

2 Bouton de réorganisation

Bascule vers le mode de réorganisation Glisser & Déposer. En mode Réorganiser Glisser & Déposer, les canaux affichés peuvent être glissés & déposés pour réorganiser leurs positions dans la liste.

STATION ARTISTE

1 Mosaïque des favoris

Lorsqu'il est touché, le moniteur commence la syntonisation dans la station Pandora sélectionnée.

2 [EDIT]

Passe en mode Édition.

SiriusXM® avec 360L

En mode Édition, un message de confirmation de suppression apparaît lorsque vous touchez [DELETE].

HISTORIQUE

Mosaïque des favoris

Lorsqu'il est touché, le moniteur commence la syntonisation dans le contenu d'historique d'écoute sélectionné.

Lorsque vous le touchez en le maintenant enfoncé, le contenu de l'historique d'écoute sélectionné est ajouté ou supprimé de vos favoris.

Recherche SiriusXM

Utilisation de la commande vocale pour rechercher des canaux, des stations Pandora ou des podcasts.

1

L'écran d'état d'écoute apparaît et le moniteur est mis en veille pour les commandes vocales.

3 Commencez à parler. Reportez-vous au lien pour les commandes vocales qui peuvent être utilisées. (p.70)

REMARQUE

• Prononcez le terme que vous souhaitez rechercher.
• La recherche est effectuée, et une fois les résultats chargés, l'écran des résultats de la recherche s'affiche.

4 Une fois la recherche terminée, l'écran des résultats de la recherche s'affiche.

1 Terme de recherche énoncé

Le terme recherché figure sur le titre de l'écran.

2 Boutons de filtre de résultat de recherche

Les boutons de filtre sont affichés en fonction des résultats de la recherche.

Ex. : S'il n'y a pas de podcasts dans les résultats de la recherche, le bouton du filtre Podcast n'est pas affiché.

Le bouton de dossier par défaut est « ALL ».

3 Mosaïque de résultats de la recherche

Touchez pour afficher l'écran de contrôle du contenu sélectionné.

Lorsque vous le touchez et le maintenez enfoncé, le contenu est ajouté ou supprimé de vos favoris.

Trois mosaïques longues sont affichées par page.

4 Bouton de recherche

Le moniteur passe en mode de veille de commande vocale.

Contenu associé

Recherche rapide d'autres contenus associés au canal que vous écoutez actuellement

● Pour les contenus autres que les podcasts

1 Touchez [Related].

2 Appuyez sur l'un des boutons en haut de l'écran pour afficher la liste correspondante.

Une liste des contenus recommandés associés au canal que l'utilisateur écoute actuellement s'affiche.

ÉMISSIONS DISPONIBLES

Une liste des contenus recommandés associés au canal que l'utilisateur écoute s'affiche.

Lorsqu'une mosaïque de podcasts est touchée, la liste des épisodes de ce podcast s'affiche.

- Pour les podcasts

1 Touchez [Episodes].

2 Appuyez sur l'un des boutons en haut de l'écran pour afficher la liste correspondante.

ÉPISODES

Une liste de tous les épisodes disponibles du podcast que l'utilisateur écoute actuellement, s'affiche.

CONTENU ASSOCIÉ

Une liste des contenus recommandés associés au podcast que l'utilisateur écoute actuellement s'affiche.

Définir la notification d'artiste et de thème musical

Configuration des notifications pour les thèmes musicaux et les artistes à partir de l'écran de contrôle. Seuls les contenus satellites peuvent être utilisés.

1 Touchez

2 Touchez la mosaïque du thème musical ou de l'artiste pour activer ou désactiver les notifications.

3 Touchez [DONE] pour vérifier le réglage, puis retournez à l'écran de contrôle.

• Touchez [MANAGE] pour afficher l'écran de gestion des notifications.
• Selon le contenu que vous écoutez actuellement, il peut arriver que seul l'artiste ou le thème musical soit affiché.

Définir la notification d'équipe

Configuration des notifications pour l'équipe sportive dont la partie est actuellement diffusée depuis l'écran de contrôle. Seuls les contenus satellites peuvent être utilisés.

1 Touchez

2 Touchez la mosaïque de l'équipe locale ou de l'équipe extérieure pour activer ou désactiver les notifications.

3 Touchez [DONE] pour entrer le réglage, puis retournez à l'écran de contrôle.

- Touchez [MANAGE] pour afficher l'écran de gestion des notifications.

Profils et paramètres

Effectuez les réglages relatifs à SiriusXM, tels que l'enregistrement et la configuration des profils d'auditeur, les procédures d'achat, etc.

1 Touchez

2 Le menu principal des paramètres s'affiche.

Effleurez les côtés de l'écran pour changer.

Utilisez cette fonction pour effectuer et gérer les abonnements. (p.64)

2 Connectez votre profil d'auditeur SiriusXM

Utilisez cette fonction pour gérer les profils d'auditeur (ajouter et supprimer) et effectuer les procédures de connexion. (p.64)

SiriusXM® avec 360L

Ajoutez des profils d'auditeur, ou après vous être connecté, changez les profils d'auditeur. (p.66)

3 Paramètres de l'auditeur

Utilisez cette fonction pour effectuer les réglages associés aux profils d'auditeur. (p.67)

4 Paramètres du système

Utilisez-les par exemple pour définir s'il faut autoriser l'envoi des données d'informations de localisation à SiriusXM et afficher l'ID radio, la version de l'application SiriusXM, etc. (p.68)

5 Aide et support

Permet d'afficher l'ID radio, le numéro de téléphone et d'appeler l'assistance à la clientèle SiriusXM, d'appeler (connexion BT HFP), et d'afficher les informations juridiques de SiriusXM, etc. (p.69)

Abonnement

1 Touchez [SUBSCRIBE] dans le menu principal.

2 L'écran modal d'abonnement s'affiche.

APPELER SIRIUSXM

Utilisez cette touche pour appeler SiriusXM.

- Vous devez disposer d'une connexion BT HFP.

- Le numéro de téléphone est différent aux États-Unis et au CANADA (le numéro affiché est celui du pays sélectionné sur l'écran des paramètres initiaux.)

PAS MAINTENANT

Annule la procédure d'abonnement.

Connectez votre profil d'auditeur SiriusXM

Procédure de connexion

1 Touchez [LOG IN/SET UP] dans le menu principal.

2 L'écran modal d'abonnement s'affiche. Touchez [LOG IN] ou [GET STARTED].

3 Entrez votre nom d'utilisateur (adresse e-mail).

4 Saisissez votre mot de passe.

REMARQUE

• Un avertissement s'affiche si votre nom d'utilisateur ou mot de passe n'est pas reconnu.
• Essayez de nouveau : l'écran de saisie réapparaît.
• Appeler : Appeler SiriusXM.
• Un avertissement s'affiche si le mot de passe n'est pas conforme à la politique. Vérifiez le mot de passe, puis saisissez-le à nouveau.
• Touchez [Password Policy] sur l'écran pour afficher la politique de mot de passe.

5 Touchez [CHANGE NAME] pour changer le nom de l'auditeur. Si ce n'est pas le cas, appuyez sur [CONTINUE].

- Si vous touchez CONTINUE, l'avatar par défaut et le début de l'adresse e-mail avant le « @ » apparaissent sur le profil, et la procédure passe à l'étape 7.

6 Saisissez le nom de l'auditeur. (Ceci s'affiche uniquement si vous touchez [CHANGE NAME].)

7 Le nom de l'auditeur est indiqué sur la mosaïque de profils.

REMARQUE

• L'avatar par défaut et le nom de l'auditeur modifié s'affichent.

Message d'avertissement

Le nom d'utilisateur ou le mot de passe n'a pas été reconnu.

Écran de politique de mot de passe

Lors de la connexion Pour ajouter un profil

1 Touchez [MANAGE] dans le menu principal.

2 Touchez [Add Listener].

3 Touchez [LOG IN] ou [GET STARTED] pour ajouter un profil.

Lors de la connexion Pour changer de profil (lorsque plusieurs profils sont enregistrés)

1 Touchez [MANAGE] dans le menu principal.

2 Touchez la mosaïque de profils pour changer d'auditeur.

3 Le nouveau profil sélectionné s'affiche.

- Touchez longuement la mosaïque d'avatars pour vous déconnecter et changer d'écran.

Paramètres de l'auditeur

1 Touchez [MANAGE] dans le menu principal.

2 Les éléments de configuration s'affichent. Effleurez les côtés de l'écran pour changer.

Utilisez cette option pour changer l'icône d'avatar du profil d'auditeur et pour modifier le nom d'utilisateur. (p.67)

Notifications

Utilisez cette option pour activer et désactiver les notifications de thème musical/artiste et d'équipe et les gérer (ajouter ou supprimer). (p.68)

Début de syntonisation

Définissez si vous souhaitez activer ou désactiver le démarrage automatique à partir du début du thème musical ou du programme d'actualités lorsque vous syntonisez (fonction de démarrage de la syntonisation)

Recommandations de démarrage

Définissez si vous souhaitez afficher ou non les recommandations de démarrage lors du passage à une source SiriusXM. (p.50)

Réinitialiser l'historique

Réinitialise l'historique d'écoute. Touchez [RESET HISTORY] pour démarrer l'opération de réinitialisation.

Modifier l'auditeur

Touchez [CHANGE AVATAR] ou [EDIT NAME].

Après avoir sélectionné l'avatar, touchez [DONE].

MODIFIER LE NOM

Saisissez le nom.

Notifications

1 Touchez [MANAGE].

L'écran des paramètres des notifications s'affiche.

2 Touchez [ARTISTS & SONGS] ou [TEAMS].

Touchez la mosaïque ARTISTES et THÈMES MUSICAUX pour enregistrer ou supprimer.

Touchez une mosaïque d'équipe pour l'enregistrer ou la supprimer.

Touchez [Add Team] pour enregistrer une équipe supplémentaire. Sélectionnez d'abord la division, puis l'équipe.

Paramètres du système

1 Touchez [MANAGE] dans le menu principal.

2 L'écran des paramètres du système s'affiche.

1 Connectez votre profil d'auditeur SiriusXM

Permet d'afficher l'ID radio et la version de l'application SiriusXM.

2 ID Radio/Version

Permet d'autoriser l'envoi de données de localisation à SiriusXM.

Aide et support

1 Touchez l'élément de support souhaité dans le menu principal.

Commute l'écran sur l'écran Contacter SiriusXM. Si vous avez une connexion BT HFP, touchez [CALL SIRIUSXM] pour appeler le centre de support SIRIUS.

Passe à l'écran des informations juridiques de SiriusXM.

3 Vos choix de confidentialité

Passe à l'écran Vos choix de confidentialité.

Liste des commandes vocales

Les opérations peuvent être effectuées par commande vocale à l'aide des commandes de cette liste.

Catégorie Commandes vocales Exemples d'instructions
Numéro de canalNom du canalNom du programmeNom de l'épisode	LireÉcouterRégler surPasser àPasser àAller àRechercherTrouverRechercher	Lire « Channel 100 »Lire « Hits 1 »Lire « The Morning Mashup »Rechercher « SiriusXMU - Foals »
Super catégorieCatégorie	RechercherRechercherTrouverAller àPasser àAller àRechercherRégler surLireÉcouterM'amener àOù trouverMontrerOuvrir	Rechercher « Sports »Rechercher « Rock »
Hôte Rechercher	RechercherTrouverRechercher	Rechercher « Howard Stern »
Nom de l'artisteNom du groupe de musique	RechercherRechercherRadioRechercherRadio	Rechercher « Florence and the Machine »
Compte à rebours Rechercher	Rechercher « 80s Countdown »
SportSport en direct	RechercherRechercher « Basketball »
Équipe / Partie Rechercher		Rechercher « Rockies Game »
ÉvénementNom de l'événement	Rechercher	Rechercher « New York Comic Con »

Utilisation du Bluetooth

L'utilisation de la fonction Bluetooth vous permet d'utiliser différentes fonctions telles que l'écoute du fichier audio et de passer/recevoir un appel.

Informations pour l'utilisation de périphériques Bluetooth®

Bluetooth®

Bluetooth est une technologie de communication radio sans fil à courte distance pour les appareils portables tels que les smartphones/téléphones portables, les ordinateurs portables et d'autres appareils. Les périphériques Bluetooth peuvent être connectés sans câbles et sans communiquer les uns avec les autres.

REMARQUE

• Pendant que vous conduisez, n'effectuez pas d'opérations compliquées telles que la composition d'un numéro, l'utilisation du répertoire téléphonique, etc. Pour réaliser ces opérations, arrêtez votre voiture dans un endroit sûr.
• Il se peut que certains périphériques Bluetooth ne puissent pas être connectés à cet appareil en fonction de la version Bluetooth du périphérique.
• Cet appareil peut ne pas fonctionner avec certains périphériques Bluetooth.
• Les conditions de connexion peuvent varier en fonction des circonstances autour de vous.
• Certains périphériques Bluetooth sont déconnectés lorsque cet appareil est mis hors tension.
• Les appareils Bluetooth ne peuvent pas être utilisés lors de l'utilisation d'Apple CarPlay.
• Le dispositif Bluetooth actuellement connecté à un autre périphérique est déconnecté quand un iPhone compatible avec Apple CarPlay est connecté.

À propos du smartphone/ téléphone mobile et du lecteur audio Bluetooth

Cet appareil est conforme aux caractéristiques techniques suivantes de la norme Bluetooth :

Version

- Bluetooth Ver. 5.2

Profils

- Smartphone/téléphone portable :

• HFP (V1.7) (Profil mains libres)
• SPP (Profil port série)
• PBAP (Profil d'accès au répertoire téléphonique)

- Lecteur audio :

• A2DP (Profil de distribution audio avancée)
• AVRCP (V1.6) (Profil de télécommande audio/vidéo)

Codec son

• SBC, AAC

REMARQUE

• Les appareils disposant de la fonction Bluetooth sont certifiés conformes à la norme Bluetooth d'après la procédure prescrite par Bluetooth SIG.
• Cependant, il est possible que ces appareils ne puissent pas communiquer avec certains types de smartphone/téléphone portable.

Enregistrez le périphérique Bluetooth

Il est indispensable de déclarer à l'appareil le lecteur audio Bluetooth ou le smartphone/téléphone portable avant de pouvoir utiliser la fonction Bluetooth.

Vous pouvez enregistrer jusqu'à 10 appareils Bluetooth.

REMARQUE

• Vous pouvez enregistrer jusqu'à 10 périphériques Bluetooth. Si vous essayez d'enregistrer un 11ème périphérique Bluetooth, le périphérique Bluetooth connecté à la date la plus ancienne sera effacé pour pouvoir enregistrer le 11ème.
• L'appareil est compatible avec la fonction Easy Pairing (Appairage Facile) d'Apple. Lorsqu'un iPhone précédemment connecté via la borne USB est connecté de nouveau, une boîte de dialogue d'authentification apparaît. L'authentification sur cet appareil ou sur un iPhone permet d'enregistrer le smartphone en tant que périphérique Bluetooth.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV].

La boîte de dialogue d'attente d'appariement Bluetooth apparaît.

• Si un appareil Apple CarPlay est actuellement connecté, le périphérique Apple CarPlay sera déconnecté.
• Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, le fait de maintenir enfoncé le bouton permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth.

7 Recherchez l'appareil (« KW-Z***** ») à partir de votre smartphone/téléphone portable.

Complétez les étapes 7 à 9 dans un délai de 30 secondes.

8 Utilisez votre smartphone/téléphone portable en fonction des messages affichés.

- Confirmez la requête sur le smartphone/téléphone portable.

- Entrez le code PIN sur votre smartphone/téléphone portable.

Le code PIN est défini par défaut comme la chaîne « 0000 ».

9 Appuyez sur [Yes].

Lorsque la transmission et la connexion des données sont terminées, l'icône de connexion au Bluetooth apparaît sur l'écran.

REMARQUE

• Pendant l'enregistrement de l'iPhone qui est disponible sans fil pour Apple CarPlay, un message de confirmation s'affiche.
• [Yes] : Affiche l'écran d'Apple CarPlay pour une connexion sans fil. – [No] : Apple CarPlay n'est pas connecté. Lors de l'utilisation d'Apple CarPlay, sélectionnez l'iPhone à utiliser comme source [Apple CarPlay]. Voir Changez le périphérique connecté (p.73).
• Le nom du dispositif sélectionné à l'étape 7 peut être modifié. Voir « Changer le nom du périphérique » (p.75).

Changer le périphérique connecté

Si deux ou plusieurs périphériques Bluetooth ont été enregistrés, sélectionnez le périphérique à utiliser.

1. Touchez [Device List] dans le menu Connexions et réglages AV. 2. Appuyez sur le nom du périphérique que vous souhaitez connecter.

REMARQUE

• Si le pictogramme est en surbrillance, cela indique que l'appareil correspondant sera utilisé.
• Vous pouvez vérifier l'état de la connexion du Bluetooth, d'Apple CarPlay ou d'Android Auto comme suit.

- Bluetooth : Si le dispositif compatible avec

Bluetooth est couplé, (Bleu), (Bleu) ou (Bleu) est allumé.

• Apple CarPlay : Si le dispositif compatible avec Apple CarPlay est connecté, le nom du dispositif (Bleu) et © (Blanc) sont allumés.
• Android Auto : Si le dispositif compatible avec Android Auto est connecté, le nom du dispositif (Bleu) et ▲ (Blanc) sont allumés.

- Même si le dispositif est compatible avec Apple CarPlay ou Android Auto, les icônes ne s'affichent pas lorsque

• Apple CarPlay est désactivé du côté du dispositif connecté.
• Le dispositif connecté ne prend en charge que Android Auto filaire.
• Si vous sélectionnez un nom de dispositif auquel Apple CarPlay ou Android Auto est connecté, il sera déconnecté.
• Vous pouvez rapidement afficher l'écran de la liste des dispositifs en touchant (liste des dispositifs) dans le menu contextuel. (p.18)

Pour remplacer l'appareil connecté par un périphérique Bluetooth

1 Touchez [Bluetooth] sur l'écran de la liste des périphériques.

La liste des périphériques Bluetooth s'affiche.

2 Appuyez sur le nom du périphérique Bluetooth que vous souhaitez connecter.

REMARQUE

- Dans les cas suivants, un message de confirmation de déconnexion s'affiche. Touchez [Yes] et passez à l'étape suivante 2.

• Sélectionnez n'importe quel dispositif lorsque Apple CarPlay est connecté.
• Sélectionnez le dispositif connecté lorsque Android Auto est connecté.

Utilisation du Bluetooth

3 Définissez chaque profil de la manière suivante.

Sélectionnez quand le périphérique est connecté avec l'unité comme téléphone mains libres 1 ou 2.

[Audio (A2DP)/App (SPP)]

Sélectionnez cette option pour utiliser un lecteur audio ou pour interfonctionner avec une application installée dans un smartphone.

4 Touchez [Close].

Pour supprimer le périphérique enregistré

Vous pouvez supprimer le dispositif enregistré en tant que source Bluetooth ou source Apple CarPlay.

Lorsque vous supprimez un périphérique Bluetooth qui prend en charge Android Auto, le périphérique est aussi supprimé de la liste des périphériques Android Auto.

1 Touchez sur l'écran de la liste des périphériques.

2 Touchez le nom du périphérique pour vérifier.

[√ All]

Sélectionne tous les périphériques Bluetooth.

[□ All]

Efface toutes les coches.

REMARQUE

• Vous ne pouvez pas sélectionner un périphérique actuellement connecté. • Lorsque vous sélectionnez l'onglet Android Auto, ne s'affiche pas.

3 Touchez [Delete].

Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Tous les appareils sélectionnés sont supprimés.

Configuration Bluetooth

REMARQUE

- La configuration Bluetooth est désactivée lors de l'utilisation d'Apple CarPlay

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV].

Le menu Connexions et réglages AV apparaît.

5 Touchez [Bluetooth] et réglez sur [ON].

Consultez la section qui suit pour chaque option.

• Modifiez le code PIN (p.75)
• Changez le nom du périphérique (p.75)
• Modifiez les paramètres de la fonction Mains libres, voir Configuration Mains libres (p.83).

REMARQUE

- Pour les autres éléments de réglage sur cet écran, voir Configuration de la connexion et AV (p.92).

Changez le nom du périphérique

1 Touchez [Device Name] dans le menu Connexions et réglages AV.

L'écran Changer le nom du périphérique s'affiche.

2 Maintenez enfoncé BS.

3 Entrez le nom du périphérique.

4 Touchez [Enter].

Modifiez le code PIN

1 Touchez [PIN Code] dans le menu Connexions et réglages AV. L'écran Changer le code PIN s'affiche.

2 Maintenez enfoncé BS.

3 Entrez le code PIN.

4 Touchez [SET].

Lecture de l'appareil audio Bluetooth

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour sélectionner la source Bluetooth, touchez l'icône [Bluetooth Audio] sur l'écran de sélection de la source. (p.19)

REMARQUE

• La source audio du Bluetooth est désactivée lors de l'utilisation d'Apple CarPlay.
• La source audio Bluetooth est désactivée lorsque le périphérique configuré comme Audio (A2DP)/App (SPP) utilise Android Auto.

Utilisation de base du module Bluetooth

Écran de contrôle

Touches de commande *

• Q : Recherche un fichier. Voir Recherche de fichier (p.77). - |◀◀▶▶| : Recherche le contenu précédent/suivant. Touchez et maintenez enfoncé pour effectuer une avance ou un retour rapide. (Annulé automatiquement au bout d'environ 50 secondes.)

•▶II: Lit ou met en pause. • : Toucher pour atténuer/rétablir le son. • : Répète la piste/le dossier en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant ;

Répéter fichier ( ), Répéter dossier ( ), Répéter toutes les chansons ( ALL

Arrêt de la répétition ( )

• : Lit de manière aléatoire tous les morceaux du dossier en cours. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant : Dossier aléatoire ( ), Tous aléatoires ( ), Arrêt de la fonction aléatoire ( )

2 Affichage des informations *

• Affiche les informations du nom de la piste. - Nom du périphérique connecté.

3 Indicateur du mode de lecture/du temps de lecture

▶, II : Indicateur du mode de lecture en cours. Les significations des pictogrammes individuels sont les suivantes : ▶ (lecture), ▶▶ (avance rapide), ◀◀ (retour rapide), ■ (pause), ■ (arrêt).

4 JVC Streaming DJ

Les appareils audio Bluetooth peuvent être facilement changés pour jouer de la musique. Voir JVC Streaming DJ (p.77).

Affiche le menu Connexions et réglage AV. (p.75)

* Ces éléments ne sont affichés que lorsque le lecteur audio connecté prend en charge le profil AVRCP.

REMARQUE

• Les boutons de commande, les indications et les informations affichées sur l'écran diffèrent en fonction de l'appareil connecté.
• Si les touches de commande ne sont pas affichées, utilisez celles du lecteur.
• Selon le smartphone/téléphone portable ou le lecteur audio utilisé, il peut arriver que les informations texte ne soient pas affichées alors que le son est audible et que vous pouvez agir dessus.
• Si le volume est trop bas, augmentez-le sur votre smartphone/téléphone portable ou sur votre lecteur audio.

JVC Streaming DJ

Jusqu'à 5 périphériques audio Bluetooth peuvent être connectés et changés facilement pour lire de la musique.

1 Touchez

Une liste des périphériques enregistrés s'affiche.

2 Touchez le nom du périphérique que vous souhaitez connecter.

• Touchez pour afficher l'écran de la liste des périphériques. (p.72)
• Appuyez sur 📄 à gauche de l'appareil connecté ( [IMAGE] ) pour déconnecter cet appareil.

• : Appareil utilisé normalement. • : Appareil utilisé pour JVC Streaming DJ.

3 Touchez ▶ (arrière-plan blanc/bleu foncé) à gauche du nom du périphérique qui doit être lu.

L'arrière-plan passe du bleu foncé au bleu clair et lance la lecture.

• (s): Pas connecté. - (Arrière-plan blanc/bleu foncé) : Connecté. • (Arrière-plan blanc/bleu clair) : Pendant la lecture.

4 Touchez

REMARQUE

• Si un périphérique audio Bluetooth connecté est utilisé pour lire de la musique, les connexions sont changées.
• Lorsqu'une source Bluetooth est commutée sur une autre source, ses paramètres sont supprimés et la connexion est rétablie sur celle qui a précédé le changement de source.
• Vous ne pouvez pas sélectionner un smartphone Android qui est connecté comme périphérique Android Auto.

Recherche de fichier

1 Touchez Q.

2 Touchez le fichier ou le dossier de votre choix.

Le contenu d'un dossier est affiché lorsque vous touchez celui-ci.

3 Touchez l'élément de votre choix dans la liste des contenus. La lecture commence.

REMARQUE

- Pour les opérations dans l'écran de liste, voir Écran des listes (p.22).

Utilisation du module mains-libres

Vous pouvez utiliser la fonction téléphone en connectant le téléphone Bluetooth à cet appareil.

REMARQUE

• Si vous utilisez la fonction Mains libres fréquemment, déplacez la touche de raccourci TEL (icône) sur l'écran d'accueil. (p.19)
• Lorsque vous utilisez la fonction Mains libres Bluetooth, Apple CarPlay ou Android Auto ne sont pas disponibles.
• Lorsque l'application Apple CarPlay ou Android Auto est connectée, la fonction Bluetooth Mains libres et les connexions de deux périphériques Bluetooth ne peuvent pas être utilisées. Seule la fonction Mains libres Apple CarPlay ou Android Auto peut être utilisée.

Effectuez un appel

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Phone].

L'écran mains libres apparaît.

REMARQUE

• Si votre smartphone/téléphone portable est compatible avec PBAP, vous pouvez afficher le répertoire téléphonique et les listes d'appel sur l'écran tactile lorsque le smartphone/téléphone portable est connecté.
• Répertoire téléphonique : jusqu'à 1 000 entrées
• Jusqu'à 50 entrées, y compris appels composés, appels reçus et appels manqués

4 Sélectionnez une méthode de numérotation.

• : Appel depuis l'historique des appels • Appel depuis le répertoire téléphonique • : Appel depuis un numéro présélectionné • Appel par entrée d'un numéro de téléphone

- Sélectionnez le smartphone/téléphone portable à utiliser

Lorsque vous connectez deux smartphones/téléphones portables

1 Appuyez sur

Device Name 1 Device Name 2 pour sélectionner le téléphone que vous voulez utiliser.

● Configuration Bluetooth

1 Touchez

Le menu Connexions et réglages AV apparaît. (p.75)

● Reconnaissance vocale

1 Touchez (p.80)

REMARQUE

• Les icônes d'état, notamment celles représentant une batterie et une antenne, peuvent être différentes de celles affichées sur le smartphone/téléphone portable.
• Le fait de configurer le smartphone/téléphone portable en mode privé peut désactiver la fonction mains libres.

Appel depuis l'historique des appels

1 Touchez. 2 Sélectionnez dans la liste le numéro de téléphone.

Appel depuis le répertoire téléphonique

1 Touchez 2 Touchez Q A-Z. 3 Sélectionner l'initiale.

• Les caractères n'ayant aucun nom correspondant ne sont pas affichés.
• Un premier caractère avec un accent tel que « ü » peut être cherché à l'aide d'un caractère sans accent « u ». Un caractère avec un accent dans la phrase ne peut pas être cherché.

4 Sélectionnez la personne que vous souhaitez appeler dans la liste.

5 Sélectionnez dans la liste le numéro de téléphone.

REMARQUE

• Vous pouvez trier les numéros de téléphone dans la liste par nom de famille ou par prénom. Pour plus de détails, voir Configuration Mains libres (p.83).
• Lorsque le russe est sélectionné dans « Language Select » (p.97), vous pouvez basculer entre le clavier anglais et le clavier russe.
• Lorsque l'hébreu est sélectionné dans « Language Select » (p.97), vous pouvez basculer entre le clavier anglais et le clavier hébreu.
• Vous pouvez faire une recherche avec les 3 premières lettres sur le clavier anglais et la première lettre sur le clavier russe/hébreu.

Appel depuis un numéro présélectionné

1 Touchez ★. 2 Touchez le nom ou le numéro de téléphone.

Appel par entrée d'un numéro de téléphone

1 Touchez 12 2 Utilisez les touches numériques pour entrer un numéro de téléphone.

3 Touchez

Reconnaissance vocale

Vous pouvez accéder à la fonction de reconnaissance vocale du smartphone/téléphone portable connecté à cet appareil. Vous pouvez effectuer une recherche sur le smartphone/téléphone portable avec la voix. (La fonctionnalité dépend du modèle de smartphone/téléphone portable.)

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton 🖼️.

L'écran de reconnaissance vocale apparaît.

2 Commencez à parler.

KW-Z800AW

1 Touchez en haut de l'écran.

2 Touchez [VOICE] sur le menu contextuel.

3 Commencez à parler.

REMARQUE

• Vous pouvez utiliser la fonction de reconnaissance vocale en touchant sur l'écran mains libres.
• Vous pouvez utiliser la fonction de reconnaissance vocale pour le smartphone/téléphone portable connecté si vous avez sélectionné [TEL (HFP) 1] ou [TEL (HFP) 2] pour HFP lors de son enregistrement.

Réception d'un appel

1 Touchez pour répondre à un appel téléphonique ou pour rejeter un appel entrant.

• Lors du passage à la marche arrière (R) et à la surveillance de l'image à partir de la caméra de recul, cet écran n'apparaît pas, même si un appel est reçu.
• Le portrait enregistré dans le répertoire s'affiche lors de la réception d'appels et en cours d'appel.
• En cas de modification du répertoire téléphonique sur le côté de l'appareil connecté, après le téléchargement du répertoire téléphonique, le portrait peut ne pas s'afficher en fonction du contenu modifié. Nous vous recommandons de télécharger le répertoire téléphonique chaque fois que vous le modifiez.
• La qualité d'image d'un portrait affiché peut dépendre du périphérique connecté.

Pour mettre fin à l'appel

1 Pendant une conversation, touchez

Actions possibles pendant un appel

- Réglez la qualité sonore de l'appel.

1 Touchez [Speech Quality]. 2 Appuyez sur ◀ ou ▶ pour régler chaque paramètre.

Réglez le niveau de gain du microphone. La valeur par défaut est «0».

[Echo Cancel Level]

Règle le niveau d'atténuation de l'écho. La valeur par défaut est «0».

Réduit le bruit généré dans l'environnement immédiat sans changer le volume du microphone.

Utilisez cette fonction quand la voix de l'appelant n'est pas très claire. La valeur par défaut est «0».

[Time Alignment]

Version de l'application : 1.3.0006.3300 ou version ultérieure

Si un écho est généré à l'autre bout d'un appel mains libres (l'annulation d'écho ne fonctionne pas), ajustez la temporisation du son.

Lorsque la [Fiber Optic Output] est réglée sur 48 ou 96 kHz, la valeur par défaut est «20».

Lorsque la [Fiber Optic Output] est réglée sur OFF, la valeur par défaut est «0».

Version de l'application : 1.1.0006.3300 ou version antérieure

Non utilisé.

● Régler le volume de réception

KW-Z1001W/KW-Z1000AW

1 Appuyez sur le bouton [-] ou [+].

KW-Z800AW

1 Touchez en haut de l'écran.

2 Touchez [-] ou [+] sur le menu contextuel.

- Mettre votre voix en sourdine

Touchez pour mettre votre voix en sourdine ou annuler cette fonction.

● Envoyer la tonalité de numérotation

Touchez [DTMF] pour afficher l'écran de saisie des tonalités.

Vous pouvez envoyer des tonalités en touchant les touches voulues à l'écran.

● Passer d'une destination de sortie vocale à une autre

En touchant / / les destinations de la sortie vocale basculent systématiquement entre le smartphone/téléphone portable et le haut-parleur.

- Attente d'appel

Lorsque vous recevez un nouvel appel alors que vous êtes en cours de conversation, vous pouvez répondre au nouvel appel entrant en touchant 📞. L'appel en cours est alors mis en attente.

Chaque fois que vous touchez 📞, vous changez de correspondant.

Touchez pour mettre fin à l'appel en cours et passer sur l'appel en attente.

Utilisation du Bluetooth

Préréglage de numéros de téléphone

Vous pouvez enregistrer dans l'appareil les numéros de téléphone que vous utilisez souvent.

1 Touchez ★.

2 Touchez [Edit].

3 Sélectionnez où prédéfinir.

Pour supprimer tous les numéros préréglés, touchez [Delete all] puis touchez [Yes] sur l'écran de confirmation.

4 Sélectionnez comment prédéfinir.

Sélectionnez le numéro à prérégler à partir du répertoire téléphonique.

[Ajouter un numéro direct]

Saisissez directement le numéro de téléphone et touchez [SET].

[Supprimer]

Pour supprimer un numéro préréglé, touchez [Supprimer] puis touchez [OK] sur l'écran de confirmation.

Transfert vers le répertoire téléphonique

Vous pouvez transférer des données de répertoire téléphonique de votre smartphone Bluetooth à l'aide du PBAP.

1 Touchez

2 Touchez

Le transfert des données du répertoire téléphonique démarre.

REMARQUE

• Si le répertoire téléphonique contient plus de 1 000 entrées, seulement les 1 000 entrées peuvent être transférées. La 1001ème entrée et les suivantes ne sont pas transférées.
• Si aucun répertoire téléphonique n'a été téléchargé, appuyez sur [Télécharger le répertoire maintenant] pour commencer le téléchargement du répertoire.
• Le portrait enregistré dans le répertoire s'affiche lors de la réception d'appels et en cours d'appel. En cas de modification du répertoire téléphonique sur le côté de l'appareil connecté, après le téléchargement du répertoire téléphonique, le portrait peut ne pas s'afficher en fonction du contenu modifié. Nous vous recommandons de télécharger le répertoire téléphonique chaque fois que vous le modifiez.

Suppression du répertoire téléphonique

1 Touchez

2 Touchez le nom à vérifier.

[√ All]

Coche toutes les cases.

[□ All]

Efface toutes les coches.

3 Touchez [Delete].

Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Configuration Mains libres

Vous pouvez effectuer divers réglages pour la fonction mains libres.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV].

Le menu Connexions et réglages AV apparaît.

5 Touchez [TEL SETUP].

L'écran de configuration du téléphone s'affiche.

6 Réglez chaque fonction comme suit.

Sélectionnez les haut-parleurs pour la sortie de son à partir du smartphone/téléphone portable (tel qu'un appel téléphonique vocal et la sonnerie) et le lecteur audio Bluetooth.

• [Front] : Diffuse le son par les haut-parleurs avant.

Utilisation du Bluetooth

• [All] (Par défaut) : Diffuse le son par tous les haut-parleurs.

[Auto Response]*

Définissez un temps de réponse automatique pour prendre un appel entrant.

• [OFF] (Par défaut) : Désactive la fonction de réponse automatique. • [1]/[5]/[10]/[15]/[20]/[25]/[30] : Définit la durée de la sonnerie (en secondes). * Soit le temps de réponse auto configuré sur cet appareil, soit le temps réglé sur le smartphone/téléphone portable, c'est le temps le plus court qui prend effet.

[Appairage automatique]

Lorsque le réglage est effectué sur « ON », la fonction d'appairage automatique est activée pour enregistrer automatiquement l'iPhone connecté à cet appareil.

• [ON] (Par défaut) : Active la fonction d'appairage automatique d'Apple. • [OFF] : Désactive la fonction d'appairage automatique d'Apple.

[Ordre de tri]

Définissez la façon de trier les données dans le répertoire du smartphone/téléphone portable.

• [Prénom] (Par défaut) : Trie les données par prénom.
• [Nom] : Trie les données par nom de famille.

7 Touchez [OK].

Autres appareils externes

Caméra de vision

REMARQUE

• Pour la connexion d'une caméra, voir Connexion de la caméra (p.132).
• Pour utiliser la caméra de recul, la connexion du fil REVERSE est requise. (p.129)
• Si [Rear Camera Interruption] est actif, l'écran de la caméra est affiché lorsque vous passez la vitesse en position de recul (R).
• La caméra dont la dernière vue a été affichée est conservée et la même vue de la caméra sera affichée la prochaine fois. Si ses paramètres d'assignation sont modifiés, la vue de la caméra arrière s'affiche.
• L'écran d'interruption de la caméra arrière/avant n'est pas conservé, mais l'écran de la caméra sera affiché la fois suivante.

Affichez l'écran de la caméra

Vous pouvez afficher l'écran de la caméra manuellement si « Camera » est enregistré sur une touche de fonction de menu contextuel. (p.99)

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton FNC★. KW-Z800AW

Touchez en haut de l'écran.

Le menu contextuel s'affiche.

2 Touchez [Camera].

KW-Z1001W/KW-Z1000AW

L'écran de la caméra de vision s'affiche.

3 Réglez chaque option comme suit.

1 Touches de commutation de caméra ^1*

Touchez pour basculer la vue de la caméra. Il est impératif de configurer « Camera Assignment Settings » au préalable, excepté « Rear ». Voir Pour configurer les paramètres d'attribution de la caméra (p.86).

2 Arrêt de la caméra

Touchez pour quitter l'écran de la caméra.

*1 Lorsque deux ou plusieurs caméras situées à l'avant, à l'arrière, à gauche et à droite sont connectées à cet appareil.

Configuration des caméras

1 KW-Z1001W/KW-Z1000AW Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⬆ HOME pour afficher le menu contextuel.

Appuyez sur ⬆ HOME pour afficher le menu contextuel.

2 Touchez.

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Camera].

Le menu des paramètres de la caméra s'affiche.

5 Réglez chaque option comme suit.

Configurez l'attribution de la caméra. Voir Pour configurer les paramètres d'attribution de la caméra (p.86).

Configurez l'attribution de la caméra. Voir « Pour configurer les paramètres d'attribution de la caméra » (p.86).

Autres appareils externes

• [ON] (par défaut) : affiche l'image de la caméra de recul lorsque vous passez la marche arrière (R).

• [OFF] : sélectionnez cette option lorsqu'aucune caméra n'est connectée.

[Message de la caméra arrière] *

• [Toujours afficher] (option par défaut) : affiche toujours le message d'avertissement sur l'écran d'interruption de la caméra arrière.

• [Effacer après 5 secondes] : affiche le message d'avertissement pendant environ 5 secondes sur l'écran d'interruption de la caméra arrière.

Vous pouvez afficher les directives de stationnement pour faciliter le stationnement lorsque vous passez la marche arrière (R).

Le choix par défaut est « ON ».

[RÉGLAGE DES DIRECTIVES]

Si vous sélectionnez [ON] pour [Directives de stationnement], il est possible d'ajuster les instructions de stationnement. Voir « Pour régler les instructions de stationnement » (p.87).

• [10 s]/[15 s] (par défaut)/[20 s] : l'écran de la caméra avant s'affiche lorsque vous désengagez la marche arrière (R).

• [OFF] : annuler.

*1 Pour utiliser cette fonction, il est nécessaire de régler [Interruption de la caméra arrière] sur [ON].

*2 Pour utiliser la fonction, il est nécessaire de configurer [Interruption de la caméra arrière] sur [ON] et d'assigner la position avant à la caméra de vue. (p.86)

Pour configurer les paramètres d'attribution de la caméra

1 Appuyez sur [Camera Assignment Settings] dans le menu de réglage de la caméra. (p.85)

2 Sélectionnez l'élément à configurer.

[REAR VIEW CAMERA]

La caméra arrière est toujours connectée aux bornes d'entrée de la caméra de vue arrière. Ce paramètre ne peut pas être modifié.

[FRONT VIEW CAMERA]

Réglez l'attribution de la caméra à partir de la caméra de vue connectée à la borne d'entrée de la caméra de vue avant.

[3rd VIEW CAMERA]

Réglez l'attribution de la caméra à partir de la vue de la caméra connectée à la borne d'entrée de la caméra de recul 3ème vue.

[VIDEO IN]

Réglez l'attribution de la caméra à partir de la vue de la caméra connectée à la borne d'entrée vidéo.

3 Sélectionnez la vue de la caméra à configurer.

1 Image de la vue de la caméra

Affiche l'image depuis la caméra de vue connectée à la borne d'entrée à régler. (p.132)

2 Position de la caméra

Attribuez chaque position à la caméra de vue connectée à la borne d'entrée sélectionnée. Avant/Gauche/Droite/[None]

3 Paramètre de miroitage *1

Changez le paramètre de miroitage. [ON]/[OFF] (par défaut)

*1 Uniquement pour les écrans de réglage [FRONT VIEW CAMERA] et [3rd VIEW CAMERA].

REMARQUE

- La capture d'écran ci-dessus concerne l'écran de réglage [FRONT VIEW CAMERA]. Il peut être différent de ceux de [3rd VIEW CAMERA] et [VIDEO IN].

REMARQUE

- Touchez [Initialize] puis touchez [Yes] pour régler toutes les marques sur leurs positions d'origine par défaut.

Pour régler les instructions de parking

REMARQUE

- Installez la caméra de recul dans la position appropriée en fonction du manuel d'instructions fourni avec la caméra de recul. - Lors de l'ajustement des lignes de guidage de stationnement, assurez-vous de serrer le frein de stationnement pour éviter que la voiture bouge.

1 Touchez [Parking Guidelines] dans l'écran de la caméra et réglez sur [ON]. (p.85) 2 Touchez [Guidelines SETUP] dans l'écran de réglages de la Caméra. 3 Réglez les directives de stationnement en sélectionnant le repère.

4 Réglage de la position du repère sélectionné.

Assurez-vous que les lignes Ⓐ et Ⓑ sont parallèles horizontalement, et que les lignes Ⓐ et Ⓓ ont la même longueur.

Autres appareils externes

Lecteurs audio/vidéo extérieurs (AV-IN)

1 Connectez un appareil extérieur à la borne d'entrée AV Audio et à la borne d'entrée Vidéo. (p.130) 2 Sélectionnez [AV-IN] comme source. (p.19) 3 Mettez l'appareil connecté sous tension et démarrez la lecture de la source.

REMARQUE

- Pour sélectionner la source AV-IN, il est nécessaire de régler « VIDEO IN » sur « None » dans les réglages d'attribution de la caméra. (p.86)

Source HDMI

1 Connectez votre smartphone à la borne d'entrée HDMI. (p.130) Utilisez le câble HDMI KS-U70 (accessoire en option). 2 Sélectionnez [HDMI] comme source. (p.19) 3 Démarrez une application ou lecture sur votre smartphone.

Utilisation des fonctionnalités Maestro

En connectant cet appareil au système de bus du véhicule à l'aide d'un iDatalink Maestro (disponible dans le commerce), cet appareil peut accéder aux sources audio de l'équipementier, aux réglages du véhicule et afficher les informations du véhicule sur cet appareil.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez sur l'écran d'ACCUEIL.

3 Touchez l'icône.

- Affiche l'écran de contrôle de la fonction mains libres Bluetooth fournie pour le véhicule.

- Affiche l'écran de contrôle de l'accessoire à l'intérieur du véhicule.

- Affiche les informations du véhicule telles que la pression des pneus, la tension de la batterie, les codes de vérification du moteur. *

- Afficher et contrôler la radio satellite de l'équipementier.

- Afficher et contrôler le lecteur multimédia de l'équipementier.

	• Affiche l'écran de contrôle de la source du flux Bluetooth fournie pour le véhicule.
	• Afficher et contrôler le détecteur radar. *
	• Affiche les informations des lignes de données du véhicule, telles que le compteur de vitesse et l'économie de carburant.
	• Affiche des informations sur l'état du système de climatisation dans le véhicule. *
	• Affiche les informations des capteurs de stationnement du véhicule.

* Ces fonctions iDatalink Maestro s'affichent sous forme de widgets sur l'écran d'accueil. (p.25) Vous pouvez afficher les écrans correspondants en touchant le widget.

REMARQUE

- Les écrans susceptibles de s'afficher, les noms de touche et les noms d'écran varient selon le type d'iDatalink Maestro connecté et le modèle du véhicule. Pour plus de détails, voir l'URL suivante : https://www.idatalink.com/

État du véhicule

Tangage et roulis

Affiche l'angle de pas, l'angle de roulis, l'élévation, la latitude et la longitude du véhicule, et le relèvement (boussole).

Affiche la valeur numérique *1 et une image de l'angle de pas.

2 Affichage du roulis

Affiche la valeur numérique *1 et une image de l'angle de roulis.

3 Affichage de la boussole

Indique la direction dans laquelle le véhicule est orienté. *2

4 Affichage de l'élévation

Affiche l'élévation du véhicule. *2

5 Affichage de la latitude

Affiche la latitude du véhicule. *2

6 Affichage de la longitude

Affiche la longitude du véhicule. *2

7 Affichage de la position de la boîte de vitesses

Affiche la vitesse actuelle (P, R, N, D, 3, 2, 1) *1*3

8 Bouton de réinitialisation de Pitch and Roll (Tangage et Roulis)

Réinitialise l'angle de pitch et de roll à 0. *4

*1 Affiche la valeur obtenue à partir de iDatalink Maestro (disponible dans le commerce).

*2 Affiche la valeur obtenue à partir du GPS.

*3 Cette fonction est disponible uniquement lorsque l'iDatalink Maestro (disponible dans le commerce) est connectée sur un véhicule équipé d'une boîte de vitesses automatique.

*4 Ceci n'est pas affiché lorsque les données de tangage/roulis de iDatalink Maestro sont notifiées.

Commutation de l'image du véhicule

Vous pouvez modifier l'image affichée pour le véhicule.

Touchez l'image du véhicule sur l'écran pour changer l'image.

• Il y a 6 images du véhicule. (voiture de sport / break / camion / berline / fourgon / SUV)

Configuration

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏠.

KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

Consultez la section qui suit pour chaque option.

• Configurer la connexion et AV (p.92)
• Configurer l'affichage et les boutons (p.94)
• Configurer l'interface utilisateur (p.96)
• Configurer la caméra (p.85)
• Configurer les systèmes (p.97)
• Configurer l'attribution des touches (p.98)

Configuration d'écran du moniteur

Vous pouvez régler la qualité d'image pour les vidéos, les écrans de menu, etc.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton FNC★. KW-Z800AW

Touchez en haut de l'écran.

Le menu contextuel s'affiche.

2 Touchez [Screen Adjust]. KW-Z1001W/KW-Z1000AW

L'écran de réglage de l'écran s'affiche.

3 Ajustez chaque réglage comme suit.

[Backlight] / [Contrast] / [Black] / [Brightness] / [Color] / [Tint]

Ajustez chaque réglage.

[Aspect]

Sélectionnez un mode d'écran.

• « Full » : Modifie le rapport d'aspect de la vidéo et affiche la vidéo en plein écran. • « Normal » : Affiche la vidéo au ratio de 4:3.
• « Auto » : Périphérique USB : Affiche les vidéos en plein écran (verticalement ou horizontalement) sans modification de rapport.

REMARQUE

- Les paramètres de réglage varient selon la source en cours.

Configuration de la connexion et AV

Vous pouvez régler les paramètres AV et de connexion.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏠ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⚠HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Connection & AV].

Le menu Connexions et réglages AV apparaît.

5 Réglez chaque paramètre comme suit.

Active ou désactive la fonction Bluetooth.

[Device List]

Sélectionnez le dispositif connecté à utiliser. (p.73)

[Device Name]

Si vous sélectionnez [ON] pour [Bluetooth], vous pouvez modifier le nom du périphérique Bluetooth. Voir Changez le nom du périphérique (p.75).

[PIN Code]

Si vous sélectionnez [ON] pour [Bluetooth], vous pouvez modifier le code PIN. Voir Modifiez le code PIN (p.75).

[Device address]

Afficher l'adresse de l'appareil Bluetooth.

[TEL SETUP]

Vous pouvez effectuer divers réglages pour la fonction mains libres.

Voir Configuration Mains libres (p.83).

[Wi-Fi]

Enregistrez le point d'accès Wi-Fi à utiliser pour la connexion Internet avec les sources SiriusXM. (p.51)

Effectuez les réglages pour vous connecter à Internet avec des sources SiriusXM. (p.51) « ON »/« OFF » (par défaut)

- Lorsqu'elles sont réglées sur « ON », les sources Apple CarPlay, Android Auto et de miroitage sans fil ne peuvent pas être utilisées.

Vous pouvez changer le SSID. Voir Modifier le nom du périphérique ou le SSID de miroitage sans fil (p.93).

Choisissez s'il faut automatiquement afficher l'écran Android Auto. Le choix par défaut est « ON ».

[Guidance/Voice Recognition Volume]

Réglez le volume du guidage et de la reconnaissance vocale en mode Apple CarPlay ou Android Auto. La valeur par défaut est « 19 ».

Réglez le volume de la sonnerie en mode Apple CarPlay ou Android Auto. La valeur par défaut est « 15 ».

Réglez le volume de la tonalité et le volume pendant un appel en mode Apple CarPlay ou Android Auto. La valeur par défaut est « 15 ».

Réglez la qualité vocale.

- [Microphone Level] : Réglez le niveau de gain du microphone. La valeur par défaut est «0».

- [Echo Cancel Level] : Règle le niveau d'atténuation de l'écho. La valeur par défaut est «0».

- [Noise Reduction Level] : Réduit le bruit généré dans l'environnement immédiat sans changer le volume du microphone. Utilisez cette fonction quand la voix de l'appelant n'est pas très claire. La valeur par défaut est «0».

Version de l'application :

1.3.0006.3300 ou version ultérieure

Si un écho est généré à l'autre bout d'un appel en mode mains libres (l'annulation d'écho ne fonctionne pas), ajustez la temporisation du son.

Lorsque la [Fiber Optic Output] est réglée sur 48 ou 96 kHz, la valeur par défaut est «20».

Lorsque la [Fiber Optic Output] est réglée sur OFF, la valeur par défaut est «0».

Version de l'application :

1.1.0006.3300 ou version antérieure

Non utilisé.

Voir « Sélectionnez la méthode de connexion pour émettre le son à partir de la source iPhone » (p.40).

[Reverse with ATT]

Sélectionnez si vous souhaitez diminuer le volume audio automatiquement lorsque la marche arrière (R) est engagée. Le choix par défaut est « ON ».

Régénérez une clé pré-partagée (PSK) pour vous connecter sans fil avec Android Auto. Une boîte de dialogue de confirmation apparaît car le système doit redémarrer pour régénérer un PSK.

Choisissez d'utiliser ou non l'amplificateur de puissance intégré.

La désactivation de l'amplificateur intégré améliore la qualité du son de la pré-sortie.

« ON » (par défaut) / « OFF »

Modifier le nom du périphérique ou le SSID de miroitage sans fil

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⚠ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Device Name] / [Wireless Mirroring SSID].

L'écran Changer le nom du périphérique ou Changer le SSID de miroitage sans fil s'affiche.

5 Entrez le nom du dispositif ou SSID.

6 Touchez [Enter].

Configuration de l'affichage et des boutons

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Display & Button].

Le menu de réglage de l'affichage et des boutons s'affiche.

5 Réglez chaque paramètre comme suit.

Sélectionnez le mode d'atténuation de l'éclairage.

• [OFF]: N'atténue pas l'éclairage de l'affichage et des boutons. • [ON]: Atténue l'éclairage de l'affichage et des boutons. • [SYNC] (par défaut) : Synchronise l'atténuation de l'éclairage avec la mise sur marche ou sur arrêt du sélecteur d'éclairage du véhicule.

[OSD Clock]

Sélectionnez si vous souhaitez afficher l'horloge lorsque l'écran est éteint, ou en regardant des fichiers vidéo sur un périphérique USB, etc.

«ON» (par défaut)/«OFF»

[Couleur d'éclairage des boutons] (KW-Z1001W/KW-Z1000AW uniquement)

Vous pouvez définir la couleur d'éclairage des boutons. (p.95)

Vous pouvez modifier l'image du fond d'écran ou la couleur. (p.94)

[Angle de vue]

S'il est difficile de voir l'image à l'écran uniformément, réglez l'angle de vue. Plus la valeur (négative) est petite, plus l'image apparaît blanchâtre à l'écran.

« 0 » (par défaut)/« -1 »/«-2 »/«-3 »

Sélectionnez s'il faut utiliser l'effet de transition d'écran lorsque l'écran de commande source passe sur l'écran d'accueil.

«ON» (par défaut)/«OFF»

Changer l'image du fond d'écran

1 Touchez [Wallpaper Customize] dans le menu de réglage de l'affichage et des boutons. 2 Sélectionnez une image à partir de fonds d'écran actifs ou statiques.

Fond d'écran actif

Fond d'écran statique

*1 Sélectionnez à l'avance un fond d'écran et une couleur d'éclairage des boutons.

*2 Sélectionnez en avance une image originale.

Pour sélectionner une couleur de papier peint

1 Touchez [Wallpaper Color] sur l'écran de personnalisation du fond d'écran. 2 Sélectionnez une couleur de fond d'écran. KW-Z1001W/KW-Z1000AW Fond d'écran actif

Fond d'écran statique

KW-Z800AW

Fond d'écran actif

Fond d'écran statique

[User]

Vous pouvez régler la couleur créée à l'aide de la console de mixage RGB. Pour savoir comment créer une couleur originale, voir Pour enregistrer une image originale (p.95).

[Car Color]

Ce réglage peut être sélectionné lorsque l'iDatalink Maestro (disponible dans le commerce) est connecté.

[Button Illumination Synch] (KW-Z1001W/KW-Z1000AW seulement)

La couleur que vous avez sélectionnée dans [Button Illumination Color] peut être configurée. Si vous réglez la valeur de la couleur à l'aide de la console de mixage RGB suivante, la couleur réglée s'applique au fond d'écran et à l'éclairage des boutons. Pour savoir comment régler la couleur d'éclairage des boutons et créer une couleur originale, voir Personalisation de la couleur des boutons (p.95).

« ON »/« OFF » (par défaut) - Lorsque [Button Illumination Color] est « Variable » sur l'écran de couleur de fond d'écran statique, cette option est fixée sur OFF.

3 Touchez

Pour enregistrer une image originale

Avec l'application « JVC Portal APP » installée sur votre iPhone ou sur votre smartphone Android, vous pouvez télécharger des fichiers d'image sur cet appareil et définir une image comme image de fond d'écran. Voir Importation de fichiers d'images (p.26).

Personnalisation de la couleur des boutons

(KW-Z1001W/KW-Z1000AW seulement)

Vous pouvez définir la couleur d'éclairage des boutons.

1 Touchez [Button Illumination Color] dans le menu de réglage de l'affichage et des boutons.

Configuration

2 Touchez la couleur de votre choix.

[Variable]

Vous pouvez configurer la couleur des boutons pour qu'elle varie en permanence sur tout le spectre des couleurs.

[User]

Vous pouvez régler la couleur créée à l'aide de la console de mixage RGB.

[Car Color]

Ce réglage peut être sélectionné lorsque l'i Datalink Maestro (disponible dans le commerce) est connecté.

3 Touchez

Pour enregistrer une couleur originale

Vous pouvez enregistrer votre couleur personnelle, originale.

1 Touchez [User] sur l'écran de couleur d'éclairage des boutons. 2 Utilisez [-] et [+] pour ajuster la valeur de chaque couleur.

3 Touchez

REMARQUE

- Vous pouvez créer une couleur sur la base d'une couleur prédéfinie. Touchez la couleur prédéfinie au lieu de [User] et réglez la valeur de la couleur.

Configuration de l'interface utilisateur

Vous pouvez configurer les paramètres de l'interface utilisateur.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⚠ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [User Interface].

Le menu de configuration de l'interface utilisateur s'affiche.

5 Réglez chaque paramètre comme suit.

Sélectionnez les sources à basculer à l'aide de la télécommande. Pour savoir comment utiliser la télécommande, voir Télécommande. (p.113) (p.116)

[Beep]

Activez ou désactivez la touche de verrouillage.

Le choix par défaut est «ON».

[Gesture Touch Control Effect]

Déterminez s'il faut afficher la trace du doigt sous le contrôle tactile gestuel. (p.11) « ON » (par défaut)/« OFF »

[MENU Button Display] (KW-Z800AW uniquement)

Ceci définit si le bouton est affiché ou non.

Lorsque ce paramètre est réglé sur OFF, les opérations sont effectuées avec la télécommande fournie.

« ON » (par défaut)/« OFF »

[Parking Assist Display ² ]

Lorsque le iDatalink Maestro (disponible dans le commerce) est connecté, vous pouvez afficher des informations à propos des obstacles se trouvant autour de la voiture.

• [ON]: Affiche toujours les informations. • [Dyn.] (par défaut) : Affiche des informations lorsque le capteur détecte des obstacles. • [OFF]: Désactive cette fonction.

Sélectionnez l'emplacement où vous voulez afficher les informations sur les obstacles à l'écran (à gauche ou à droite).

« Left » (gauche)/« Right » (droite) (par défaut)

■ [Android Auto Screen Size Switching]

Activez ou désactivez la fonction de sélection de partage automatique Android.

« ON »/« OFF » (par défaut)

[Driving Position]

Sélectionnez la position de conduite (gauche ou droite).

« Left » (gauche) (par défaut)/ « Right » (droite)

*1 Pour utiliser la fonction, il est nécessaire de régler [Fiber Optic Output] sur [OFF], et de régler [X'over Network] sur [2way]. *2 Ce réglage est possible lorsque l'iDatalink Maestro (disponible dans le commerce) est connecté.

Configuration système

Vous pouvez configurer les paramètres système.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [System].

Le menu des paramètres du système s'affiche.

5 Réglez chaque paramètre comme suit.

Sélectionnez le mode de démonstration. Le choix par défaut est «ON».

[Operation Guide Display]

Déterminez s'il faut afficher l'écran du guide de fonctionnement de l'écran tactile à chaque fois avant que l'écran d'ACCUEIL ne s'affiche.

Le choix par défaut est «ON».

Confirmez les informations système de cet appareil. (p.98)

[Open Source Licenses]

Afficher les licences open source.

[Initialize]

Touchez [Initialize] puis touchez [Yes] pour définir tous les paramètres sur les valeurs d'origine par défaut.

- La mémoire des RÉGLAGES audio n'est pas initialisée.

Configuration

[Maestro SETUP]

Confirmer les informations concernant les paramètres ou les modifier pour utiliser l'iDatalink Maestro (disponible dans le commerce).

[Vehicle Features]

Cette fonction requiert un adaptateur commercial.

Consultez votre revendeur JVC pour plus de détails.

[Language Select]

Sélectionnez une langue.

[Time Format]

[Time Zone]

Vous pouvez régler l'heure. Voir Sélectionnez le fuseau horaire et le format de l'heure (p.16).

Informations du système

Vous pouvez vérifier la version logicielle de cet appareil.

1 Touchez [System Information] dans le menu de configuration du système. 2 Vérifiez la version du logiciel et le nom du modèle.

REMARQUE

- Pour savoir comment mettre à jour le logiciel, consultez les instructions correspondantes fournies avec le logiciel.

Configuration de l'attribution des touches

Vous pouvez configurer les paramètres d'attribution des touches.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⚠ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [SETUP].

L'écran de menu de configuration s'affiche.

4 Touchez [Key Assignment].

Le menu de configuration d'attribution des touches s'affiche.

5 Réglez chaque paramètre comme suit.

Sélectionnez la fonction que vous souhaitez configurer pour l'icône [Favorite]. (p.99)

[Customize FNC Menu]

Sélectionnez la fonction que vous souhaitez configurer pour les touches de fonction 1 à 3. (p.99)

[DISP Key]

Sélectionnez l'écran de source affiché lorsque est sélectionné dans l'écran du menu contextuel.

• [OFF] : Affiche l'écran de contrôle de la source en cours. • [Mirroring] (par défaut) : Passe à l'écran de l'application depuis le smartphone iPhone ou Android connecté ou à l'écran Apple CarPlay depuis l'iPhone connecté lorsque la touche est sélectionnée. (p.27)

Touche de personnalisation des favoris

Vous pouvez passer facilement à votre fonction favorite à partir de l'écran ACCUEIL.

REMARQUE

• Vous pouvez aussi passer à votre fonction favorite lorsque vous maintenez la touche FNC enfoncée. (KW-Z1001W/KW-Z1000AW uniquement)
• La touche des favoris peut être désactivée sur certains écrans selon la fonction enregistrée. Lorsque cette touche n'est pas valide, démarrez la fonction souhaitée en suivant la procédure normale.

Pour enregistrer une fonction favorite

1 Touchez [Favorite Customize] sur l'écran de configuration de l'attribution des touches.

L'écran Personnaliser les touches favorites s'affiche.

2 Sélectionnez une fonction favorite.

• Vous pouvez aussi modifier l'attribution lorsque vous touchez et maintenez enfoncée l'icône [Favorite] sur l'écran d'ACCUEIL.
• Si vous touchez l'icône [Favorite] pour la première fois après l'installation, la boîte de dialogue de la liste des fonctions s'affiche.

Personnaliser les fonctions du menu contextuel

Vous pouvez enregistrer une fonction pour chacune des touches de fonction 1 à 3.

Pour enregistrer une fonction

1 Touchez [Customize FNC Menu] sur l'écran de l'interface utilisateur.

L'écran Personnaliser le menu FNC s'affiche.

Configuration

2 Sélectionnez la touche de fonction que vous souhaitez personnaliser.

L'écran de la liste des fonctions apparaît.

3 Sélectionnez une fonction.

- Vous pouvez modifier l'attribution lorsque vous touchez et maintenez enfoncée la touche de fonction souhaitée.

Contrôle de l'audio

Les paramètres [System Configuration] doivent correspondre à la configuration des amplificateurs et des enceintes connectés. (p.15)

- Sélectionnez le mode de réseau de transition approprié pour le système d'enceintes utilisé (système d'enceintes à 2 voies ou 3 voies).

ATTENTION

Connecter des enceintes à 3 voies lorsque le mode sélectionné est à 2 voies peut endommager les enceintes.

Réglez [X'over Network] sur 2 voies ou 3 voies. (p.15)

Pour la méthode de connexion, voir la configuration du système d'enceinte à 3 voies. (p.130)

REMARQUE

• Lorsque le système d'enceintes à 3 voies est sélectionné, les fonctions suivantes sont désactivées.
• Focus avant pour la position d'écoute/DTA
• Atténuateur pour contrôle audio général
• Sélection des enceintes pour l'émission du son à partir du smartphone/téléphone portable du Bluetooth HF/Audio – Bip de la configuration d'interface utilisateur

- Choisissez d'utiliser ou non l'amplificateur intégré

Réglez [Built-In Amplifier] sur ON ou OFF. (p.15) (p.92)

La désactivation de l'amplificateur intégré améliore la qualité du son de Pré-sortie.

Configuration audio

Vous pouvez régler différents paramètres, comme la balance audio ou le niveau du caisson de graves par exemple.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

Consultez la section qui suit pour chaque option.

• Configuration de l'enceinte / X'over (p.102)
• Contrôle du niveau EQ/SW (p.104)
• Configurer Position / DTA (p.105)
• Contrôle Atténuateur / Balance (p.107)
• Configurer la compensation de volume (p.107)
• Configurer l'effet sonore (p.108) • Utiliser Mémoire audio (p.112)

REMARQUE

- Lorsque l'iDatalink Maestro (disponible dans le commerce) est connecté, les meilleurs réglages audio sont automatiquement configurés. Tous les paramètres suivants sont configurés.

• Enceinte/X'over
• Niveau EQ/SW
• Position/DTA
• Atténuateur / Balance
• Effet sonore

- Pour rappeler les paramètres réglés automatiquement par la connexion iDatalink Maestro lorsque les paramètres sont modifiés manuellement, touchez [Audio SETUP Clear] dans le menu de configuration de la mémoire audio. (p.112)

Configuration de l'enceinte/du répartiteur

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

L'écran audio s'affiche.

4 Touchez [Speaker/X'over].

5 Choisissez un type de voiture.

Vous pouvez sélectionner le type de la voiture et le réseau de haut-parleurs, etc. Quand vous sélectionnez le type de votre voiture, la temporisation des canaux est automatiquement activée (pour corriger la synchronisation en sortie de chaque canal) afin que les effets surround soient les plus marqués.

6 Touchez l'enceinte (①) que vous souhaitez régler et configurez chaque paramètre (②) comme suit.

Vous pouvez sélectionner un type de haut-parleur ainsi que son diamètre afin d'obtenir le meilleur rendu sonore.

Si aucune enceinte arrière ou caisson de graves n'est raccordé, sélectionnez « None » pour chacun.

Lorsque le type et le diamètre des haut-parleurs sont sélectionnés, le réseau de répartition entre haut-parleurs est automatiquement paramétré.

[Location] (Uniquement pour avant, arrière)

Sélectionnez l'emplacement de l'enceinte que vous avez installée.

[Tweeter] (Uniquement pour avant)

Vous pouvez régler le haut-parleur des aigus quand vous sélectionnez les haut-parleurs avant.

Arrêt, petit, moyen, grand

■ [HPF FREQ] (Uniquement pour avant, arrière)

Ajustement du filtre passe-haut.

■ [LPF FREQ] (uniquement pour le caisson de graves)

Ajustement du filtre passe-bas.

[Slope]

Configure la pente de recouvrement.

[Gain]

Réglez le gain du haut-parleur avant, du haut-parleur arrière ou du caisson de graves.

[TW Gain] (Uniquement pour Avant)

Règle le niveau de l'enceinte d'aigus.

■ [Phase Inversion] (Uniquement pour le caisson de graves)

Configure la phase de sortie du caisson de graves.

Cochez [Phase Inversion] pour changer la phase à 180 degrés.

Lorsque le réseau d'enceintes est réglé sur 3 voies :

Vous pouvez sélectionner un type de haut-parleur ainsi que son diamètre afin d'obtenir le meilleur rendu sonore.

Lorsque le type et le diamètre des haut-parleurs sont sélectionnés, le réseau de répartition entre haut-parleurs est automatiquement paramétré.

[FREQ] (passe Haut)

Ajustement du filtre passe-haut. (Uniquement pour la bande passante haute)

[FREQ] (Passe-bas)

Ajustement du filtre passe-bas. (Uniquement pour la bande passante basse)

■ [HPF FREQ], [LPF FREQ] (Uniquement pour la bande passante)

Ajustement du filtre passe-bande.

[Slope]

Configure la pente de recouvrement.

[Gain]

Réglez le gain de chaque enceinte.

[Phase Inversion]

Réglez la phase de sortie du haut-parleur des aigus, des médiums, et des basses. Cochez [Phase Inversion] pour changer la phase à 180 degrés.

*1 Uniquement lorsque « LPF FREQ »/« HPF FREQ » (Bande passante) est réglé sur un mode autre que « Through ».

*2 Uniquement lorsque « FREQ » (Bande passante basse) est réglé sur un mode autre que « Through ».

REMARQUE

- Pour savoir comment basculer vers le système d'enceintes à 3 voies, voir [X'over Network] dans les paramètres de configuration du système. (p.15)

Contrôle d'égaliseur

Vous pouvez régler l'égaliseur en sélectionnant le réglage optimal pour chaque catégorie.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

L'écran audio s'affiche.

4 Touchez [EQ / SW Level].

5 Touchez l'écran pour configurer l'égaliseur graphique comme vous le souhaitez.

Niveau de gain (zone dans le cadre pointillé)

Réglez le niveau de gain en touchant chacune des barres de fréquences. Vous pouvez sélectionner une barre de fréquence et ajuster son niveau en utilisant ▲▲▼, ▲▼▼.

[ALL SRC]

Appliquez la courbe de l'égaliseur ajustée pour toutes les sources. Appuyez sur [ALL SRC] puis appuyez sur [OK] sur l'écran de confirmation.

[Memory]

Enregistre la courbe d'égaliseur ajustée de « User1 » à « User4 ». (p.104)

[Initialize]

Initialiser (aplatir) la courbe EQ actuelle.

[Preset Select]

Affiche l'écran pour sélectionner la courbe prédéfinie de l'égaliseur. (p.104)

[Bass EXT] (Paramètres étendus des graves)

Lorsque cette fonction est active, les fréquences inférieures à 62,5 Hz sont configurées sur le même niveau de gain (62,5 Hz).

[SW Level]

Réglez le volume du caisson de graves. Ce réglage n'est pas disponible quand l'option du caisson de graves est réglée sur « None ». Voir Configuration de l'enceinte/ du répartiteur (p.102).

Réaffiche la courbe de l'égaliseur

1 Touchez [Preset Select].

2 Sélectionnez une courbe de l'égaliseur.

Enregistrez la courbe de l'égaliseur

1 Réglez la courbe de l'égaliseur. 2 Touchez [Memory]. 3 Sélectionnez l'emplacement de sauvegarde.

Position d'écoute/DTA

Position d'écoute/DTA vous permet d'améliorer le champ sonore en fonction de la position du siège dans lequel vous êtes assis.

Position d'écoute/DTA vous permet de régler « Listening Position » et « Front Focus ». Vous ne pouvez pas activer les deux options en même temps.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏠.

KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

L'écran audio s'affiche.

- Configurer la position d'écoute (p.105)

- Configurer le focus avant (p.106)

Position d'écoute

Réglez le délai de temporisation du son de sorte que les sons émis par les différentes enceintes arrivent à l'auditeur assis sur le fauteuil sélectionné en même temps.

1 Touchez [Listening Position] sur l'écran Position/DTA.

2 Sélectionnez une position d'écoute parmi les choix [Front R] (Right front), [Front L] (Left front), [Front All] (All front), et [All].

Contrôle de DTA position

Vous pouvez ajuster finement votre position d'écoute.

1 Touchez [Adjust].

2 Touchez [Delay].

3 Touchez [◀] ou [▶] pour ajuster le délai de l'enceinte sélectionnée.

5 Touchez [◀] ou [▶] pour ajuster le niveau sonore de l'enceinte sélectionnée.

REMARQUE

- Pour initialiser les paramètres Retard et Niveau, touchez [Initialize] puis [YES] sur l'écran de confirmation.

Contrôle de l'audio

Focus avant

Vous pouvez concentrer l'image sonore imaginaire à l'avant du siège sélectionné.

1 Touchez [Front Focus] sur l'écran Position/DTA. 2 Sélectionnez une position de focus avant. Pour [Front All] (tous à l'avant) et [All] (tous), sélectionnez Priorité G ou D en fonction du côté où vous souhaitez placer l'image sonore imaginaire.

- Lorsque le système d'enceintes à 3 voies est sélectionné, la fonction de mise au point avant est désactivée.

Ajustement précis du focus avant

1 Touchez [Adjust]. 2 Touchez [Delay]. 3 Réglez chaque paramètre comme suit.

Concentrez l'image sonore à l'avant des sièges avant.

Concentrez l'image sonore à l'avant des sièges arrière.

[Size of the Virtual Sound Field] Ajustez la taille de l'image sonore pour l'adapter à vos goûts. Si l'image sonore est basculée depuis l'avant, ramenez-la en arrière avec [Sound Image LR (Front)] ou [Sound Image LR (Rear)].

[Subwoofer Delay]

Ajustez la temporisation du son de la caisse de graves.

4 Touchez [Level].

5 Touchez [◀] ou [▶] pour ajuster le niveau sonore de l'enceinte sélectionnée.

REMARQUE

- Pour initialiser les paramètres Retard et Niveau, touchez [Initialize] puis [YES] sur l'écran de confirmation.

Atténuateur / Balance

Vous pouvez régler la balance entre les haut-parleurs.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran. Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

L'écran audio s'affiche.

4 Touchez [Fader / Balance].

5 Touchez [◀], [▶], [▲], et [▼] pour régler la balance.

[◀] et [▶] permettent de régler la balance gauche et droite.

[▲] et [▼] permettent de régler la balance avant/arrière.

[Center]

Annulez le réglage.

REMARQUE

- Lorsque le système d'enceintes à 3 voies est sélectionné, le réglage « Fader » est désactivé.

Décalage du volume

Réglez finement le volume de la source actuellement sélectionnée pour minimiser la différence de volume entre les différentes sources.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻. KW-Z800AW

Touchez en haut de l'écran. Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

L'écran audio s'affiche.

4 Touchez [Volume Offset].

5 Touchez [+] ou [-] pour régler le niveau.

[Initialize]

Revient aux paramètres initiaux.

Touchez [Initialize] puis touchez [YES] sur l'écran de confirmation.

REMARQUE

- Si vous avez d'abord augmenté le volume, puis réduit le volume en utilisant la fonction « Volume Offset », changer la source actuelle sur une autre source peut soudainement produire un son extrêmement fort.

Effet sonore

Vous pouvez paramétrer les effets sonores.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran.

Appuyez sur ⏻ HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

L'écran audio s'affiche.

4 Touchez [Sound Effect].

5 Réglez chaque paramètre comme suit.

Réglez le niveau d'amplification des graves « OFF »/« 1 »/« 2 »/« 3 ».

[Loudness]

Définissez le niveau d'amplification des graves et des aigus.

Réduire le bruit de la conduite en augmentant les fréquences spécifiques dans le signal audio.

« OFF », « ON »

[Amélioration de l'espace]

Sélectionnez la sensation d'amélioration de l'espace sonore.

« OFF »

(arrêt) / « Small » (petit) / « Medium » (moyen) / « Large » (grand).

Ce réglage n'est pas disponible pour la source du syntoniseur HD Radio.

[K2]

Activez ou désactivez la fonction K2.

Technologie permettant d'incrémenter et de compléter, à l'aide de l'algorithme propriétaire, la bande haute fréquence qui est interrompue lors de l'encodage.

[Réponse sonore]

Rendez virtuellement le son plus réaliste à l'aide du système Digital Signal Processor (DSP).

Sélectionnez le niveau parmi « OFF » (arrêt) / « 1 » / « 2 » / « 3 ».

[Élévation sonore]

Vous pouvez régler virtuellement la hauteur des enceintes afin de les adapter à votre position d'écoute.

« OFF »

(arrêt)/« Low » (bas)/« Middle » (moyen)/« High » (haut).

[Parametric EQ]

Lorsqu'il est réglé sur « ON », vous pouvez utiliser l'égaliseur paramétrique. Pour plus de détails, voir Égaliseur paramétrique (p.109).

Égaliseur paramétrique

En plus de la fonction classique de l'égaliseur graphique, cet appareil est équipé d'un égaliseur paramétrique qui vous permet d'effectuer des réglages plus précis. En utilisant chaque égaliseur correctement, vous pouvez étalonner l'appareil de façon plus précise. Le réglage à l'aide de cette fonction nécessite des compétences.

Lors de l'utilisation de chaque fonction

- Égaliseur paramétrique

Utilisez cette fonction pour corriger avec précision ou améliorer les caractéristiques de fréquence de l'acoustique de la voiture afin d'établir une base pour les réglages. Une ouïe bien entraînée ou un équipement de mesure peuvent être nécessaires pour appréhender les problèmes du champ sonore à l'intérieur de la voiture.

- Égaliseur graphique

Utilisez-le pour créer activement un son attrayant de manière conventionnelle. Tout le monde peut facilement obtenir un résultat via des essais et les erreurs des opérations intuitives.

Vous pouvez effectuer des réglages encore plus efficaces lorsque la base est établie à l'aide de l'égaliseur paramétrique.

À propos de l'égaliseur paramétrique

Ce système vous permet de contrôler librement le filtre, la fréquence, le facteur Q (acuité) et le gain de pente à 14 points composé de 9 points communs pour l'avant/arrière/caisson de graves, 2 points pour l'avant uniquement, 2 points pour l'arrière uniquement et un point pour le caisson de graves uniquement.

REMARQUE

• Configurez l'égaliseur paramétrique pour établir la base des réglages avant d'effectuer des réglages à l'aide de l'égaliseur graphique.
• Les modifications apportées à l'aide de l'égaliseur paramétrique ne sont pas affichées sur l'écran de l'égaliseur graphique.
• Vous pouvez vérifier les effets à l'aide de la touche marche/arrêt de l'égaliseur paramétrique.

À propos des ajustements

S'il y a des pics désagréables, vous pouvez faire glisser le filtre de crête vers la gauche ou vers la droite et rechercher les fréquences à l'oreille. Les ingénieurs de studio utilisent cette méthode pour effectuer des ajustements rapidement et efficacement.

Cependant, afin d'identifier les pics et les creux du système audio de votre voiture, vous devez détecter le bruit rose émis par le haut-parleur à l'aide d'un microphone et l'analyser avec un analyseur en temps réel (RTA). À partir du résultat de l'analyse, identifiez les pics et/ou les creux à corriger et configurez les filtres pour les annuler.

À propos des filtres de l'égaliseur paramétrique

Les filtres vous permettent de supprimer ou d'extraire un son spécifique grâce au traitement du signal.

REMARQUE

- La fréquence de coupure est la limite entre la bande passante et la bande d'arrêt. La définition de la fréquence de coupure est une fréquence pour laquelle la sortie est de -3 dB de la valeur nominale de bande passante.

- Filtre passe-haut

Passe les signaux dont les fréquences dépassent une certaine fréquence (fc : fréquence de coupure) et atténue les signaux à des fréquences inférieures à la fréquence de coupure. Utilisez ce réglage pour transmettre uniquement les signaux de fréquence élevée. Utilisez cet appareil dans les cas suivants, par exemple :

- Pour extraire la bande de fréquences pour tweeters séparés. En extrayant la bande de fréquence spécifique, le réglage du niveau peut être effectué individuellement pour la bande de fréquence.

Contrôle de l'audio

- Le son risque d'être imprécis lorsque vous reproduisez un son basse fréquence. Cela se produit lorsque des fréquences inférieures à la capacité du haut-parleur sont entrées. Pour annuler, utilisez le filtre passe-haut pour couper les fréquences inférieures à la capacité du haut-parleur.

- Filtre à rayonnage haut/Filtre à rayonnage bas

Ces filtres permettent de réduire ou d'augmenter les signaux au-dessus ou en dessous d'une certaine fréquence (fc : fréquence de coupure), qui créent des étagères dans les spectres de fréquence. Un filtre à rayonnage haut réduit ou augmente les fréquences au-dessus de la fréquence cible et un filtre à rayonnage bas réduit ou augmente les fréquences en dessous de la fréquence cible. Le filtre passe-bas contrôle les basses fréquences et le filtre passe-haut contrôle les hautes fréquences. Utilisez-les dans les cas suivants, par exemple :

• Si vous souhaitez modifier le volume des tweeters, par exemple lorsqu'ils se trouvent près de vos oreilles et résonnent trop fort.
• Si vous souhaitez modifier le volume du caisson de graves à portée de main.

Les fréquences, à proximité d'une certaine fréquence (f0 : fréquence centrale) sont amplifiées ou atténuées. Utilisez cet appareil dans les cas suivants, par exemple :

• Lorsque vous voulez contrôler une plage étroite de fréquences pour corriger l'anomalie de fréquence dans la voiture.
• Pour diminuer un bruit de cliquetis émis par le haut-parleur en atténuant la plage de fréquences du bruit.

- Pour régler la balance du son de la plage entière entre les graves et les aigus.

- Filtre passe-bas

Transmet les signaux dont les fréquences sont inférieures à une certaine fréquence (fc : fréquence de coupure) et atténue les signaux à des fréquences supérieures à la fréquence de coupure. Utilisez ce réglage pour transmettre uniquement les signaux de basse fréquence. Utilisez cet appareil dans les cas suivants, par exemple :

• Pour extraire la bande de basses fréquences pour un caisson de graves.
• Pour extraire les fréquences moyennes/basses lorsque vous utilisez des haut-parleurs avec des tweeters séparés et que vous souhaitez reproduire les hautes fréquences vers les tweeters et reproduire les fréquences moyennes/basses vers les caissons de graves.

- Pour couper les hautes fréquences lorsqu'elles sont trop fortes.

Réglez l'égaliseur paramétrique

Préparation

- Corrigez la valeur de « Listening Position » et « Front Focus » avant de régler l'égaliseur paramétrique. Voir Position d'écoute/DTA (p.105).

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran. Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

4 Touchez [Sound Effect].

5 Réglez l'égaliseur paramétrique sur [ON] et touchez [Yes].

6 Touchez [SETUP]. L'écran de l'égaliseur paramétrique s'affiche.

7 Lorsque vous écoutez de la musique, déplacez le filtre de crête vers la gauche et la droite pour rechercher les crêtes désagréables et supprimez-les.

8 Utilisez le bruit rose et un analyseur pour identifier les creux, car les creux sont difficiles à trouver. Corrigez les pics et les creux raides (10 dB ou plus), car ils sont généralement considérés comme des obstacles à la qualité sonore.

10 Lorsque vous avez terminé les réglages, sauvegardez les résultats en tant que préréglage et vérifiez les effets en changeant les préréglages ou en tournant l'égaliseur paramétrique sur [ON] et [OFF].

11 Utiliser l'égaliseur graphique pour effectuer les derniers réglages. (p.108)

1 Enceinte

Sélectionnez le haut-parleur.

- Lorsque le réseau d'enceintes est réglé sur 2 voies : «Common» / «Front» / «Rear» / «Subwoofer»

- Lorsque le réseau d'enceintes est réglé sur 3 voies :

2 Points/courbe d'égalisation

Affiche le point et la courbe d'égalisation. Réglez les points d'égalisation par contact.

• EQ (point rouge) : Le point d'égalisation est en cours de réglage.
• Point EQ (bleu/jaune) : Points d'égalisation qui ne sont pas actuellement en cours de réglage.
• Courbe (orange) : La courbe d'égalisation de l'enceinte est en cours de réglage. • Courbe (bleu) : Courbe d'égalisation globale.

3 Filtre

Sélectionnez le filtre.

«High Pass»/«High

Shelving»/«Peaking»/«Low Shelving»/«Low Pass»

4 Affecte tous les haut-parleurs *1

• [ON] : Diffuse le son par tous les haut-parleurs. • [OFF] : Émet uniquement le son du haut-parleur actuellement sélectionné.

5 [Initialize] / [Flat]

• [Initialize] : Initialisez (aplatir) le réglage de tous les haut-parleurs.
• [Flat] : Initialisez (aplatir) le réglage du haut-parleur actuel.

6 Fréquence/Gain

Réglez la fréquence et le gain.

[T] et [U] pour ajuster la fréquence.

[R] et [S] permettent de régler le gain.

REMARQUE

- Touchez le point d'égalisation pour déterminer à peu près la fréquence et le gain, puis utilisez cette touche pour faire des réglages fins.

7 Q/Penté ²

Réglez le facteur Q et la pente.

8 Point

Sélectionnez le point d'égalisation pour le réglage.

9 Préréglage

• [User1] / [User2] / [User3] : Rappelle l'égaliseur préréglé. • [Memory] : Stocke les paramètres d'égalisation actuels.

*1 Uniquement lorsque le haut-parleur autre que « Common » est sélectionné. *2 Lorsque le filtre « Peaking » est sélectionné, vous pouvez ajuster le facteur Q. Lorsque le filtre « High Pass » ou « Low Pass » est sélectionné, vous pouvez régler la pente.

REMARQUE

- Vous pouvez régler les points d'égalisation et la courbe en fonction d'une égalisation préréglée. Rappelez l'égalisation préréglée et touchez à nouveau la touche pour la désélectionner avant l'ajustement.

Mémoire de configuration audio

Les paramètres de contrôle audio peuvent être mémorisés. Les réglages mémorisés peuvent être rappelés à tout moment.

1 KW-Z1001W/KW-Z1000AW

Appuyez sur le bouton ⏻ ⏻. KW-Z800AW

Touchez en haut de l'écran. Appuyez sur HOME pour afficher le menu contextuel.

L'écran d'ACCUEIL apparaît.

2 Touchez

3 Touchez [Audio].

L'écran audio s'affiche.

4 Appuyez sur [Audio Memory].

Verrouillez ou déverrouillez Audio SETUP Memory/Recall/Clear.

Mémorisez les réglages audio actuels. Atténuateur / Balance, Enceinte / X'over, Égaliseur (préréglage utilisateur, niveau SW), position/DTA, effet sonore (p.101)

Rappelez les réglages audio mémorisés.

[Audio SETUP Clear]

Effacez la mémoire de PARAMÈTRES Audio, ainsi que les réglages audio mémorisés. Si l'iDatalink Maestro (disponible dans le commerce) est connecté, les paramètres audio reviennent aux valeurs définies par l'iDataLink Maestro.

Télécommande (accessoire)

KW-Z800AW

Cet appareil peut être commandé à l'aide de la télécommande (RM-RK260).

▲ AVERTISSEMENT

• Ne pas ingérer la batterie, risque de brûlure chimique. La télécommande fournie avec ce produit contient une pile bouton. Si la pile bouton est avalée, elle peut provoquer de graves brûlures internes en 2 heures seulement et peut mener à la mort.
• Tenez les piles usées et neuves à l'écart des enfants. Si le compartiment de la pile ne se referme pas bien, arrêtez d'utiliser le produit et tenez-le à l'écart des enfants.
• Si vous pensez que les piles ont été avalées ou introduites dans une partie du corps, faites immédiatement appel à un médecin.

ATTENTION

• Risque d'incendie ou d'explosion si la batterie est remplacée par une batterie de type incorrect. Assurez-vous de remplacer la batterie uniquement par une batterie du même type.
• Risque d'incendie, d'explosion ou de fuite de liquide ou de gaz inflammable si la batterie est laissée dans un environnement extrêmement chaud et/ou soumise à une pression d'air extrêmement basse. Le bloc-batterie ou les batteries ne doivent pas être exposés à une chaleur excessive telle que le soleil, le feu ou similaire.
• Risque d'incendie, d'explosion ou de fuite de liquide ou de gaz inflammable si la batterie est jetée dans le feu ou dans un four chaud, rechargée, court-circuitée, écrasée mécaniquement ou dissociée.
• Si du liquide entrait en contact avec vos yeux ou vos vêtements, rincez immédiatement à grande eau et consultez un médecin.

Installation des piles

Préparation de la télécommande

Retirez la pile de la télécommande dans le sens de la flèche.

Remplacement de la pile de la télécommande

Appuyer sur la glissière

• Utilisez une pile bouton, disponible dans le commerce (CR2025).
• Insérez la pile avec les pôles + et – alignés correctement.
• Si la performance de la télécommande s'affaiblit, remplacez la pile.

Fonctions des boutons de la télécommande

Nom des touches	Fonction
SRC Passe à la	source à utiliser.En mode mains-libres, raccroche le téléphone.
VOL + - Règle	le volume.
ATT Diminue	le volume lorsque vous appuyez une fois.Rétablit le volume précédent lorsque vous appuyez deux fois.
DISP Bascule	'écran entre la source actuelle et l'écran de l'application depuis l'iPhone ou l'Android connecté.
FM/▲AM/▼	Sélectionne le dossier à utiliser.Pour la source HD Radio, sélectionne la bande FM/AM à recevoir.Non utilisé pour la source SiriusXM.
|◀◀ √▶▶| ^	Sélectionne la piste ou le fichier à lire.Pour les sources HD Radio et SiriusXM,commute entre les stations de diffusion reçues par l'appareil.
►/II	Met en pause la piste ou le fichier, et reprend la lecture après un double appui.Pour les sources HD Radio, sélectionne le mode de recherche.Non utilisé pour la source SiriusXM.
FNC Affiche l'écran du menu contextuel.

Nom des touches	Fonction
	Active la fonction de reconnaissance vocale. (p.29) (p.33) (p.80)Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, le fait de maintenir enfoncé le bouton permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth. (p.72)
DIRECT Passe	en mode de recherche directe.Pour plus de détails sur le mode de recherche directe, voirMode de recherche directe(p.114).
ASPECT Change	le format d'écran.Pour confirmer le réglage du rapport d'aspect actuel, utilisez l'écran tactile. (p.91)
Touches numérotées	Vous permet de saisir le numéro à rechercher en mode de recherche directe.Pour plus de détails sur le mode de recherche directe, voirMode de recherche directe(p.114).Pour les sources HD Radio et Sirius XM, vous permet d'entrer le numéro préréglé.Si le numéro de préréglage est un seul chiffre, appuyez sur le numéro.Si les numéros de préréglage comprennent deux chiffres, appuyez de façon continue sur les chiffres dans un délai de 3 secondes.Si vous appuyez sur [◀◀] ou [▶▶] dans un délai de 3 secondes, vous pouvez déterminer le numéro prédéfini à un seul chiffre.
	Quand un appel est reçu, répond à l'appel.
	Quand un appel est reçu, rejette l'appel. Pendant un appel, raccroche.

Mode de recherche directe

Si vous utilisez la télécommande, vous pouvez passer directement à la valeur de fréquence souhaitée de la source Radio en entrant le numéro correspondant au contenu.

REMARQUE

- Cette action n'est pas possible pour un périphérique USB et un iPhone.

1 Appuyez plusieurs fois sur le bouton [DIRECT] jusqu'à afficher le contenu voulu.

Les contenus disponibles sont différents selon le type de source.

■ Syntoniseur HD Radio

Valeur de fréquence/Numéro de canal

SiriusXM

Numéro de canal

2 Entrez le numéro du contenu à lire à l'aide du clavier numérique. 3 Appuyez sur le bouton ◀◀◀ ou ▶▶◀.

Le contenu correspondant au numéro que vous avez saisi est lu.

Télécommande (en option)

KW-Z1001W/KW-Z1000AW

Cet appareil peut être utilisé avec la télécommande RM-RK259K (accessoire en option).

▲ AVERTISSEMENT

• Ne pas ingérer la batterie, risque de brûlure chimique. La télécommande fournie avec ce produit contient une pile bouton. Si la pile bouton est avalée, elle peut provoquer de graves brûlures internes en 2 heures seulement et peut mener à la mort.
• Tenez les piles usées et neuves à l'écart des enfants. Si le compartiment de la pile ne se referme pas bien, arrêtez d'utiliser le produit et tenez-le à l'écart des enfants.
• Si vous pensez que les piles ont été avalées ou introduites dans une partie du corps, faites immédiatement appel à un médecin.

ATTENTION

• Risque d'incendie ou d'explosion si la batterie est remplacée par une batterie de type incorrect. Assurez-vous de remplacer la batterie uniquement par une batterie du même type.
• Risque d'incendie, d'explosion ou de fuite de liquide ou de gaz inflammable si la batterie est laissée dans un environnement extrêmement chaud et/ou soumise à une pression d'air extrêmement basse. Le bloc-batterie ou les batteries ne doivent pas être exposés à une chaleur excessive telle que le soleil, le feu ou similaire.
• Risque d'incendie, d'explosion ou de fuite de liquide ou de gaz inflammable si la batterie est jetée dans le feu ou dans un four chaud, rechargée, court-circuitée, écrasée mécaniquement ou dissociée.
• Si du liquide entrait en contact avec vos yeux ou vos vêtements, rincez immédiatement à grande eau et consultez un médecin.

Installation des piles

Appuyer sur la glissière

• Utilisez une pile bouton, disponible dans le commerce (CR2025).
• Insérez la pile avec les pôles + et – alignés correctement.
• Si la performance de la télécommande s'affaiblit, remplacez la pile.

Fonctions des boutons de la télécommande

Nom des touches	Fonction
SRC Passe à la	source à utiliser.En mode mains-libres, raccroche le téléphone.
VOL + - Règle	le volume.
ATT Diminue	le volume lorsque vous appuyez une fois.Rétablit le volume précédent lorsque vous appuyez deux fois.
DISP Bascule	'écran entre la source actuelle et l'écran de l'application depuis l'iPhone ou l'Android connecté.
FM/▲AM/▼	Sélectionne le dossier à utiliser.Pour la source HD Radio, sélectionne la bande FM/AM à recevoir.Non utilisé pour la source SiriusXM.
|◀◀ √▶▶▶ | ^	Sélectionne la piste ou le fichier à lire.Pour les sources HD Radio et SiriusXM,commute entre les stations de diffusion reçues par l'appareil.
►/II	Met en pause la piste ou le fichier, et reprend la lecture après un double appui.Pour les sources HD Radio, sélectionne le mode de recherche.Non utilisé pour la source SiriusXM.
ANGLE Non utilisé.
	Quand un appel est reçu, répond à l'appel.

Nom des touches	Fonction
DIRECT Passe	en mode de recherche directe.Pour plus de détails sur le mode de recherche directe, voirMode de recherche directe(p.117).
ASPECT Change	ge le format d'écran.Pour confirmer le réglage du rapport d'aspect actuel, utilisez l'écran tactile.(p.91)
Touches numérotées	Vous permet de saisir le numéro à rechercher en mode de recherche directe.Pour plus de détails sur le mode de recherche directe, voirMode de recherche directe(p.117).Pour les sources HD Radio et Sirius XM, vous permet d'entrer le numéro préréglé.Si le numéro de préréglage est un seul chiffre, appuyez sur le numéro.Si les numéros de préréglage comprennent deux chiffres, appuyez de façon continue sur les chiffres dans un délai de 3 secondes.Si vous appuyez sur [◀◀] ou[▶▶] dans un délai de 3 secondes, vous pouvez déterminer le numéro prédéfini à un seul chiffre.
CLR Non utilisé.
ENT Non utilisé.

Mode de recherche directe

Si vous utilisez la télécommande, vous pouvez passer directement à la valeur de fréquence souhaitée de la source Radio en entrant le numéro correspondant au contenu.

REMARQUE

- Cette action n'est pas possible pour un périphérique USB et un iPhone.

Appuyez plusieurs fois sur le bouton [DIRECT] jusqu'à afficher le contenu voulu.

Les contenus disponibles sont différents selon le type de source.

Syntoniseur HD Radio

Valeur de fréquence / Numéro de canal

Télécommande (en option)

SiriusXM

Numéro de canal

2 Entrez le numéro du contenu à lire à l'aide du clavier numérique. 3 Appuyez sur le bouton ◀◀◀ ou ▶▶◀.

Le contenu correspondant au numéro que vous avez saisi est lu.

Connexion / Installation

Cette section est destinée à l'installateur professionnel.

Pour des raisons de sécurité, confiez le câblage et le montage à des professionnels. Consultez le revendeur audio pour automobile.

Avant l'installation

Avant d'installer cet appareil, veuillez prendre les mesures de précaution suivantes.

AVERTISSEMENTS

• Si vous branchez le câble d'allumage (rouge) et le câble de la batterie (jaune) au châssis de la voiture (masse), il peut y avoir un court-circuit entraînant, à son tour, un incendie. Il faut toujours brancher ces câbles à la source d'alimentation fonctionnant via le boîtier de fusibles.
• Ne débranchez pas le fusible du câble d'allumage (rouge) ni du câble de la batterie (jaune). L'alimentation électrique doit être connectée aux câbles via le fusible.

ATTENTION

• Installez cet appareil dans la console du véhicule.
• Ne touchez pas les éléments métalliques de cet appareil pendant et juste après l'utilisation de l'appareil. Les éléments métalliques tels que le dissipateur thermique et le coffret sont très chauds.

REMARQUE

• Le montage et le câblage de ce produit requièrent expérience et savoir-faire. Pour des questions de sécurité, les travaux de montage et de câblage doivent être effectués par des professionnels.
• N'installez pas l'unité si elle devient un obstacle à la performance du conducteur.
• Ajustez la position du panneau de manière à ce qu'il ne gêne pas le conducteur.
• Veillez à brancher l'appareil à une alimentation électrique négative de 12 Vcc avec mise à la terre.
• N'installez pas l'appareil dans un endroit directement exposé aux rayons du soleil, à une chaleur excessive ou à l'humidité. Évitez également les endroits trop poussiéreux ou susceptibles d'être éclaboussés par de l'eau.
• N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis non appropriées risque d'endommager l'appareil.
• Si l'appareil n'est pas sous tension (« There is an error in the speaker wiring. Please check the connections. » (Il y a un problème avec le câblage du haut-parleur. Veuillez vérifier les branchements) s'affiche), le câble du haut-parleur est peut-être en court-circuit ou est en contact avec le châssis du véhicule et la fonction de protection a peut-être été enclenchée. C'est pourquoi il faut vérifier le câble de l'enceinte.
• Si l'allumage de votre véhicule ne possède pas de position ACC, branchez les câbles d'allumage à une source d'alimentation que la clé de contact peut allumer ou éteindre. Si vous branchez le câble d'allumage à une source d'alimentation à tension constante comme les câbles de la batterie, il se peut que la batterie se décharge.
• Si la console a un couvercle, il est possible que le couvercle ne puisse pas se fermer, même lorsque l'appareil est installé correctement.
• Si le fusible saute, vérifiez d'abord que les câbles ne se touchent pas afin d'éviter tout court-circuit, puis remplacez l'ancien fusible par un nouveau fusible de même puissance.
• Isolez les câbles non connectés avec un ruban vinyl, ou tout autre matériau similaire. Pour éviter tout court-circuit, ne retirez pas les capuchons placés aux extrémités des câbles non connectés ou des bornes.
• Branchez correctement les câbles de l'enceinte aux bornes correspondantes. L'appareil peut subir des dommages et ne plus fonctionner si vous partagez les fils ou les mettez à la masse avec une partie métallique du véhicule.

Connexion/Installation

• Si seulement deux enceintes sont branchées au système, branchez les connecteurs soit aux bornes de sortie avant soit aux bornes de sortie arrière (ne pas mélanger les bornes de sortie avant et arrière). Par exemple, si vous connectez le connecteur ⊕ de l'enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur ⊖ à une borne de sortie arrière.
• Une fois l'appareil installé, vérifiez que les feux de freinage, les clignotants et les essuie-glace, etc. du véhicule fonctionnent correctement.
• Cet appareil est équipé d'un ventilateur destiné à réduire la température interne. Ne montez pas l'appareil dans un endroit où les orifices du ventilateur seraient obstrués. L'obstruction de ces orifices empêcherait le refroidissement de la température interne du ventilateur, provoquant alors un dysfonctionnement.

• N'exercez pas de pression excessive sur la surface du panneau lors de l'installation de l'appareil dans le véhicule. Cela risque de rayer la surface, de l'endommager ou d'entraîner une défaillance.
• Il se peut que la réception soit mauvaise si des objets métalliques se trouvent à proximité de l'antenne Bluetooth/Wi-Fi.

KW-Z1001W

● Champs de vision avant et latéral

- Pour déterminer les champs de vision avant et latéral du conducteur dans des conditions normales, placez un bâton (directement visible depuis l'avant ou visible à travers le rétroviseur de la voiture), comme indiqué sur le schéma.

• : Pôle (hauteur : 1 m, diamètre : 0,3 m)
• : Champ de vision depuis la position du volant
• ■ : Zone exemptée (la taille de pôle est soumise à la réglementation)

- Pour les véhicules avec conduite à droite, les normes sont inversées.

*1 Le bâton doit être visible depuis la position du conducteur comme champ de vision directe vers l'avant. *2 Le bâton doit être visible directement ou indirectement dans le rétroviseur, etc. depuis la position du conducteur.

Accessoires fournis pour l'installation

1

*1

×1

2		×1
3		×1
4	5 × 8\ mm *1	×4
5	5 × 8\ mm *1	×4
6	3,5\ m)	×1
7		×1
8		×1
9	M4 × 12\ mm) *1*2	×4
10	[2DKW] (∅3 × 6 mm)(Noir)	×3*1*2
		×1*3
11	(M4 × 8 mm)(Noir) *1	×5
12		×1
13		×1
14		×1
15		×1
16	*3	×1

*1 KW-Z1001W seulement

*2 KW-Z1000AW seulement *3 KW-Z800AW seulement

Procédure d'installation

1. Pour éviter les courts-circuits, retirez la clé de contact, puis débranchez la borne ⊖ de la batterie.
2. Retirez les pièces du véhicule pour l'installation de cet appareil et la connexion des câbles à la borne.
3. Veillez à effectuer correctement les connexions des câbles d'entrée et de sortie pour chaque appareil.
4. Brancher les fils de haut-parleur du faisceau de câblage.
5. Brancher les fils du faisceau de câblage dans l'ordre suivant : masse, batterie, contact.
6. Déterminez la hauteur de l'unité d'affichage et la position du curseur. Voir Distance entre l'unité d'affichage et l'unité principale (p.123).
7. Branchez le connecteur du faisceau de fils sur l'appareil.
8. Installez l'unité principale sur le véhicule.
9. Réinstallez les pièces du véhicule.
10. Installez l'unité d'affichage.
11. Reconnectez la borne ⊖ de la batterie.
12. Procédez au réglage initial. Voir CONFIGURATION initiale (p.14).

Installation des accessoires

Antenne GPS

L'antenne GPS est installée à l'intérieur du véhicule. Elle doit être installée dans une position aussi horizontale que possible pour permettre une réception aisée des signaux satellite GPS.

Montage de l'antenne GPS à l'intérieur du véhicule :

1. Nettoyez votre tableau de bord ou autre surface de montage.
2. Retirez le séparateur de la plaque métallique (accessoire ⑦ ).
3. Appuyez fermement la plaque métallique (accessoire ⑦) contre le tableau de bord ou une autre surface de montage. Vous pouvez courber la plaque de métal (accessoire ⑦) pour l'adapter à une surface incurvée, si nécessaire.
4. Retirez le séparateur de l'antenne GPS (accessoire ⑥ ), et fixez l'antenne sur la plaque métallique (accessoire ⑦ ).

• Utilisez l'antenne GPS fournie. Utiliser une antenne GPS autre que celle fournie peut entraîner une baisse de la précision de positionnement.
• Selon le type de véhicule, il se peut que la réception des signaux satellite GPS ne soit pas possible avec une installation intérieure.
• Veuillez installer l'antenne GPS à distance des antennes utilisées pour les radios CB ou les télévisions par satellite.
• L'antenne GPS doit être installée à au moins 30 cm (12 pouces) du smartphone/téléphone portable ou de toute autre antenne de transmission. Ces types de communication peuvent interférer avec les signaux du satellite GPS.
• Le fait de peindre l'antenne GPS avec une peinture (métallique) peut entraîner une baisse de performance.

Microphone

1. Vérifiez la position d'installation du microphone (accessoire ③).
2. Nettoyez la surface d'installation.
3. Retirez le séparateur du microphone (accessoire ③) et collez le microphone à l'emplacement indiqué ci-dessous.
4. Branchez le câble du microphone sur l'appareil en le fixant à divers endroits à l'aide de ruban adhésif ou de toute autre méthode appropriée.
5. Réglez l'orientation du microphone (accessoire ③) en direction du conducteur.

Fixez un câble avec du ruban spécialement prévu à cet effet.

Installation du modèle Grand écran

KW-Z1001W/KW-Z1000AW

Confirmez la position d'installation de l'unité d'affichage

- Les véhicules ne peuvent pas être installés

Une installation est possible si l'on peut éviter ce qui suit en réglant la position du curseur et la hauteur de l'affichage.

Les opérations du levier sont perturbées telles que le levier de changement de vitesse, le levier d'essuie-glace, le levier de clignotant lors de l'installation de l'unité.		Un interrupteur de détresse est caché sur le siège conducteur.	L'unité d'affichage heurte un panneau sur le véhicule.

L'unité d'affichage peut se déplacer de 30 mm vers la gauche ou la droite. Elle peut être installée si elle n'interfère pas avec le fonctionnement du levier lors du déplacement.

Distance entre l'unité d'affichage et l'unité principale

Réglez la position du curseur et la hauteur d'affichage de manière à ne pas perturber le mouvement de l'affichage.

Position du curseur	Angle de l'affichage
	-10° 0° 45°
Position arrière			a	b	..		a	b			c	d
		1	10,8 12	6,5 1 3	0,0,1 ; 20,9
		2	13,4 11	1,8 2 1	08,6
		3	16,0 97	2 3 93	6 3
		4	18,6 82	4 4 78	6 4 -0,2 24,1
Position avant			a	b	..		a	b			c	d
		1	29,8 12	6,5 1 4	9,0,1 ; 20,9
		2	32,4 11	1,8 2 1	08,6
		3	35,0 97	2 3 93	6 3
		4	37,6 82	4 4 78	6 4 12,8 57,1

Appareil : mm

Angles d'installation admissibles de l'unité principale

Installé horizontalement

• [F] : Côté avant du véhicule • Tangage : 0° - 40° (horizontalement), ±20° (verticalement) • Roulis/Lacet : ±5°

À installer avec l'unité principale séparée de l'unité d'affichage.

• Selon l'orientation de l'unité principale, [Installation Orientation] peut nécessiter une configuration. (p.15)
• Le câble d'extension KS-UA50 (150 cm / 4,9 pieds, vendu séparément) est nécessaire pour connecter l'unité d'affichage (accessoire ⑧).

Positionnement du curseur vers l'avant

(KW-Z1001W seulement)

1 Retirez les deux vis du bas de l'unité principale.

2 Retirez les quatre vis du bas de l'unité principale.

3 Tirez le bloc coulissant vers l'avant et réinstallez les quatre vis au bas de l'unité principale.

4 Retirez les deux vis du haut de l'unité principale.

Installation de l'unité principale

(KW-Z1001W seulement)

REMARQUE

• Déterminez la position du curseur avant d'installer l'unité principale. (p.124) La position du coulisseau ne peut pas être changée après l'installation dans le véhicule.
• Vérifiez que l'appareil est correctement en place. Si l'appareil n'est pas stable, cela peut provoquer un dysfonctionnement.

1 Retirez les pièces qui gênent l'installation comme par exemple un panneau sur le véhicule. 2 Installez le support de voiture sur l'unité principale.

3 Branchez les fils du faisceau de câblage et l'équipement périphérique. 4 Installez l'unité principale sur le véhicule. 5 Réinstallez les pièces retirées comme par exemple, un panneau sur le véhicule.

Installation du support de bras pour l'unité d'affichage

(KW-Z1001W seulement)

1 Faites correspondre la position d'installation du support de bras (accessoire ⑫) pour l'aligner avec la longueur du câble d'affichage.

Câble d'alimentation pour l'écran : environ 170 mm (6-11/16")

Câble vidéo pour l'écran : environ 160 mm (6-5/16")

2 Positionnement du support de bras (accessoire 12).

Lors de l'installation du support de bras en position gauche ou droite, déplacez le câble de l'écran de manière à ce qu'il s'aligne avec la rainure dans le support de bras.

Position centrale

3 Fixez le support de bras (accessoire ⑫) à l'unité principale à l'aide des cinq vis à tête de fixation (accessoire ⑪).

Installation de l'unité d'affichage et réglage de la hauteur

1 Retirez le couvercle arrière de l'unité d'affichage (accessoire ⑧).

Faites glisser le couvercle arrière sur l'unité d'affichage (accessoire ⑧) et soulevez-le.

2 Connectez le câble vidéo pour l'écran (①) et le câble d'alimentation pour l'écran (②).

3 Acheminez les câbles de l'écran.

Utilisez les guides pour fixer le câble vidéo pour l'écran (1) en place.

Faites passer les câbles de l'écran le long du chemin de guidage intérieur (entre les montants). Installez-le de sorte que l'unité d'affichage ait de la place pour bouger.

Attachez les câbles d'écran restants à l'intérieur de l'unité principale.

4 Installez l'unité d'affichage (accessoire ⑧) sur l'unité principale.

Installez l'unité de sorte que les crochets sur l'unité d'affichage (accessoire ⑧) soient insérés dans la rainure du support de bras.

5 Réglez la hauteur de l'affichage en fonction de la position du trou de vis.

6 Fixez l'unité d'affichage à l'aide des quatre vis à tête hexagonale (accessoire ⑨).

- Fixez correctement avec les vis à tête hexagonale. Après l'installation de l'unité d'affichage (accessoire ⑧) sur l'unité principale, inclinez l'écran vers l'avant jusqu'à ce qu'il s'arrête et assurez-vous que l'unité d'affichage (accessoire ⑧) n'entre pas en contact avec des pièces du véhicule. Si l'unité d'affichage entre en contact avec les pièces du véhicule, ajustez de nouveau la hauteur de l'affichage.

7 Réglez la longueur du câble de l'écran pour l'aligner sur la hauteur de l'unité d'affichage.

Installez-le de sorte que l'unité d'affichage ait de la place pour bouger. Attachez le câble d'écran restant à l'intérieur de l'unité principale.

8 Fixez le cache arrière de l'unité d'affichage.

Insérez les crochets du cache arrière dans les rainures de l'unité d'affichage. Faites-le glisser le long de l'unité principale jusqu'à ce que vous entendiez un déclic.

9 Fixez le cache de l'unité d'affichage à l'aide de deux vis de fixation (accessoire ⑩).

10 Relevez l'affichage manuellement.

Retrait du câble de l'écran

ATTENTION

• Pour éviter de vous blesser les mains et d'endommager le câble de l'écran, recouvrez les parties métalliques avec un ruban de protection avant de procéder.
• Ne débranchez pas les câbles lorsque l'appareil est sous tension. Cela pourrait provoquer des dommages.

1 Appliquez un ruban de protection de sorte qu'il recouvre les parties métalliques dans la zone ombrée de l'image.

2 Appuyez sur le verrou du câble de l'écran et maintenez-le enfoncé, puis retirez le câble.

Déconnectez le câble d'alimentation de l'écran (1) et le câble vidéo pour l'écran (2).

Installation du modèle séparé

KW-Z1000AW/KW-Z800AW

Préparation

• Vous aurez peut-être besoin du kit d'installation ADS pour l'aligner avec le véhicule d'installation. Lien : https://www.idatalinkmaestro.com
• Reportez-vous au mode d'emploi fourni avec le kit d'installation pour savoir comment l'installer.

REMARQUE

- Assurez-vous de l'installer à l'aide du kit d'installation ADS. L'appareil peut ne pas fonctionner correctement si le kit d'installation n'est pas utilisé.

Aperçu de l'installation

*1 Selon l'orientation de l'unité principale, [Installation Orientation] peut nécessiter une configuration. (p.15) *2 Connectez le câble de l'écran de l'unité principale (65 cm / 2,1 pieds) à l'unité d'affichage (accessoire ⑧). Si le câble de l'écran est trop court, vous aurez besoin du câble d'extension KS-UA50 (150 cm / 4,9 pieds, vendu séparément).

*3 KW-Z800AW seulement. *4 KW-Z1000AW seulement.

Installation du capteur de télécommande (KW-Z800AW uniquement)

1. Vérifiez l'emplacement d'installation du capteur de télécommande (accessoire ⑯).

Connexion/Installation

1. Nettoyez la surface de l'emplacement d'installation.
2. Retirez le séparateur du capteur de télécommande (accessoire 16) et fixez le récepteur de lumière.
3. Utilisez du ruban adhésif pour fixer le câble du capteur de télécommande à plusieurs endroits et acheminez-le vers l'unité d'affichage (accessoire ⑧).

REMARQUE

• Prenez note des précautions suivantes lors de l'installation du capteur de télécommande (accessoire 16).
• Installez l'appareil dans un endroit qui peut facilement recevoir les signaux infrarouges de la télécommande.
• Sélectionnez un emplacement où du ruban adhésif double face peut être utilisé pour fixer le capteur.

Angles d'installation admissibles de l'unité principale

• Installé horizontalement

• Installé verticalement

KW-Z1000AW

KW-Z800AW

		Installé horizontalement	Installé verticalement
a	Lacet ± 5° ± 5°
b	Tangage	0° - 40° ± 20°
c	Roulis ± 5° ± 5°
1 Côté avant du véhicule
2 Côté haut
3 Côté gauche
4 Côté tableau de bord (à l'intérieur de l'habitacle)

	Installé horizontalement	Installé verticalement
5 Câble de l'écran
6 Plaque d'identification du modèle

*1 Lors de l'installation du KW-Z1000AW, orientez le cadran avec le numéro de modèle vers l'avant du véhicule.

Connexion de l'appareil

Connexion des câbles sur les contacts électriques

Configuration du système d'enceinte à 3 voies

REMARQUE

• Lors de la connexion à un amplificateur externe, connectez son fil de terre au châssis de la voiture afin d'éviter d'endommager l'unité.
• Pour savoir comment basculer vers le système d'enceintes à 3 voies, voir [X'over Network] dans les paramètres de configuration du système. (p.15)
• Pour la configuration des enceintes et la configuration du répartiteur, voir Configuration de l'enceinte/du répartiteur (p.102).
• Pour savoir comment connecter les câbles d'enceinte aux bornes autres que les bornes d'enceinte et les bornes de pré-sortie, voir Raccordement des amplificateurs externes et du périphérique AV externe (p.130) et Connexion des câbles sur les contacts électriques (p.129).
• Lorsque vous n'utilisez pas la sortie préamplificateur (bornes RCA), gardez les capuchons des bornes en place.

Raccordement des amplificateurs externes et du périphérique AV externe

*1 Fixez les deux fils de terre ensemble au châssis de l'unité principale. *2 Réglez « VIDEO IN » sur « None » dans les réglages d'attribution de la caméra. (p.86)

REMARQUE

• Lors de la connexion à un amplificateur externe, connectez son fil de terre au châssis de la voiture afin d'éviter d'endommager l'unité.
• Lorsque vous n'utilisez pas la sortie préamplificateur (bornes RCA), gardez les capuchons des bornes en place.

Connexion du système et des composants externes

1	Fixez les deux fils de terre de l'accessoire 14ensemble au châssis comme indiqué sur le schéma ci-dessous.
2	Accessoire 3 : Microphone
3	Connecteur du syntoniseur de véhiculeSiriusXMTunerPour plus d'informations sur la manière d'installerle tuner pour véhicule SiriusXM, consultez leGuide d'installation inclus avec le tuner.
4	Entrée de l'antenne FM/AM
5	Connecteur iDatalink Maestro
6

7	Borne USB (USB Type-C®)
8	Entrée HDMI (Type D)Connectez un KS-U70 (accessoire en option) à la borne d'entrée HDMI. L: 11,1 mm ou moins H: 7,7 mm ou moins D: 21,5 mm ou moins

Installation/retrait du support de fixation

Retirez la protection lorsque vous branchez le câble au connecteur HDMI et au connecteur USB. Après avoir branché le câble, remettez la protection en place.

Branchement d'un iPhone

*1 Courant d'alimentation maximum USB : CC 5 V = 3,0 A *2 Vendu séparément.

Connexion/Installation

*3 Selon le connecteur de l'iPhone, utilisez un câble Lightning-USB d'origine Apple ou un câble USB-IF certifié USB-C®. Si vous utilisez un câble non certifié, il peut ne pas fonctionner correctement.

*4 Accessoire en option

Connecter un smartphone Android™

*1 Courant d'alimentation maximum USB : CC 5 V == 3,0 A

*2 Vendu séparément.

*3 Utilisez un câble USB certifié USB-IF.

Connecter un périphérique USB

*1 Courant d'alimentation maximum USB : CC 5 V == 3,0 A

*2 Vendu séparément.

Connexion de la caméra

*1 Vendu séparément.

*2 Jusqu'à 3 caméras : caméra vue avant, caméra de vue latérale gauche et droite peuvent être connectées. Pour plus d'informations, voir Pour configurer les paramètres d'attribution de la caméra (p.86).

*3 Pour la vidéo HD, connectez une caméra HD à la borne d'entrée de la caméra de vue arrière.

*4 Pour la vidéo HD, connectez une caméra HD à la borne d'entrée de la caméra de vue avant.

*5 Fixez les deux fils de terre à la même borne.

*6 La connexion de la caméra du tableau de bord n'est pas prise en charge.

Dépannage

Problèmes et solutions

Si un problème quel qu'il soit survient, vérifiez tout d'abord dans le tableau suivant s'il n'est pas traité.

REMARQUE

• Certaines fonctions de cet appareil peuvent être désactivées à cause de certains réglages effectués sur cet appareil.
• Ce qui pourrait ressembler à un dysfonctionnement de votre appareil peut être le simple fruit d'une mauvaise utilisation ou d'un branchement défectueux.

Sur le thème des réglages

• Impossible de régler le subwoofer.
• Impossible de configurer la phase du subwoofer.
• Aucune sortie émise par le subwoofer.
• Impossible de configurer le filtre passe-bas.
• Impossible de configurer le filtre passe-haut.

Le caisson de graves n'est pas actif.

Activez le caisson de graves. Voir Configuration de l'enceinte/du répartiteur (p.102).

Sur le thème des fonctions audio

La réception de la radio est médiocre.

L'antenne de la voiture n'est pas déployée.

Sortez l'antenne sur toute sa longueur.

Le fil d'antenne n'est pas branché.

Branchez correctement le fil. Voir Connexion du système et des composants externes (p.131).

Sélection impossible d'un dossier.

La fonction de lecture aléatoire est active.

Désactivez la fonction de lecture aléatoire.

L'unité ne répond pas lorsque vous essayez d'effectuer une opération lors du miroitage USB.

Un connecteur n'est pas correctement raccordé.

Débranchez le smartphone de la borne USB, puis reconnectez-le.

Autres

L'appui sur les touches n'est pas confirmé par un bip.

La prise preout est déjà utilisée.

Le bip d'appui sur les touches ne peut pas être envoyé en sortie sur la prise preout.

Messages d'erreur

Lorsqu'un problème vous empêche d'utiliser correctement l'appareil, sa cause est affichée sous forme de message à l'écran.

Il y a une erreur sur la connexion des haut-parleurs. Veuillez vérifier ces connexions.

Le circuit de protection a été activé parce qu'un cordon de haut-parleur a été en court-circuit ou en contact avec le châssis de la voiture.

Câbler ou isoler le cordon de l'enceinte comme il se doit et arrêter puis remettre l'appareil sous tension.

Aucun appareil (périphérique USB)

Le périphérique USB est sélectionné comme source bien qu'aucun périphérique USB ne soit connecté.

Changez la source sur n'importe quelle source autre que le périphérique USB/iPhone. Branchez un périphérique USB, puis sélectionnez à nouveau la source USB.

Déconnecté (iPhone, lecteur audio Bluetooth)

Le lecteur audio iPhone/Bluetooth est sélectionné comme source bien qu'aucun lecteur audio iPhone/Bluetooth ne soit connecté.

Sélectionnez une autre source que iPhone/Bluetooth. Connectez un lecteur audio iPhone/Bluetooth, puis changez à nouveau la source en la réglant sur iPhone/Bluetooth.

Pas de fichier média

Le périphérique USB connecté ne contient aucun fichier audio lisible. Utilisation d'un support dont les données enregistrées ne peuvent pas être lues par l'appareil.

Voir Supports et fichiers pouvant être lus (p.135) et essayez avec un autre périphérique USB.

L'appareil USB détecté

Le périphérique USB connecté a une tension nominale plus élevée que la limite permise.

Vérifiez le périphérique USB. Un problème a pu avoir lieu avec le périphérique USB connecté. Sélectionnez une autre source que USB. Enlevez le périphérique USB.

Dépannage

Le fil de détection de vitesse n'est pas connecté. Veuillez vérifier la connexion.

La déconnexion d'impulsion de vitesse est déconnectée. Par défaut, elle est considérée comme étant connectée.

Pour améliorer la précision de la reconnaissance d'une position du véhicule, vérifiez la connexion de l'impulsion de vitesse.

Échec du démarrage du tuner.

L'unité du syntoniseur ne fonctionne pas correctement pour une raison ou une autre.

Désactivez l'appareil puis le remettre en marche. Si le message « Starting tuner failed. » ne disparaît pas, consultez votre revendeur JVC le plus proche.

La sortie audio s'est arrêtée en raison d'une erreur. Veuillez redémarrer le système.

Si le problème persiste, contactez le service clientèle.

Une erreur provoque l'arrêt de la sortie audio. Réinitialisez le système. Si la réinitialisation du système ne résout pas le problème, veuillez contacter le centre d'assistance à la clientèle.

SiriusXM

Défaut d'antenne SAT

Aucune antenne n'est connectée au syntoniseur SXV300.

Assurez-vous qu'une antenne est connectée au syntoniseur SXV300. Vérifiez si l'antenne est endommagée.

Défaut de matériel SAT

Soit le syntoniseur SXV300 n'est pas connecté, soit il présente une erreur.

Vérifiez que le câble du syntoniseur de véhicule SiriusXM est correctement branché à la radio.

Quand la température interne du syntoniseur SXV300 devient trop élevée, le circuit de protection s'active et il est possible que vous ne puissiez pas utiliser l'appareil.

Attendez que le syntoniseur SXV300 se soit refroidi avant de recommencer à utiliser l'appareil.

Il y a eu un problème

Le signal audio n'a pas été lu.

Essayez un autre canal.

Station Non Disponible

Le canal actuellement sélectionné est indisponible.

Rendez-vous sur www.siriusxm.com pour plus d'informations sur la gamme des canaux SiriusXM.

Aucun signal

Aucun signal satellite n'a été reçu au démarrage. Vérifiez que votre véhicule est à l'extérieur avec un ciel clair.

Aucune connexion Internet

L'appareil n'a pas été connecté à Internet au démarrage.

Vérifiez s'il est connecté à un réseau Wi-Fi. (p.51)

Connexion réseau lente

La connexion Internet est lente.

Vérifiez les paramètres réseau.

Épisode non disponible

Cet épisode du podcast ne peut pas être lu. Rendez-vous sur www.siriusxm.com pour plus d'informations sur la gamme de contenu SiriusXM.

Station non disponible

Cette station Pandora n'est pas disponible. Rendez-vous sur www.siriusxm.com pour plus d'informations sur la gamme de contenu SiriusXM.

Apple CarPlay

L'antenne GPS doit être connectée pour utiliser Apple CarPlay sans fil. Veuillez vérifier les connexions correctes ou branchez via USB pour utiliser Apple CarPlay.

L'antenne GPS n'est pas détectée lorsque l'Apple CarPlay est démarré en vous connectant sans fil ou lorsque l'iPhone compatible avec l'Apple CarPlay sans fil est enregistré dans [Device List].

Vérifiez la connexion de l'antenne GPS ou branchez l'appareil par USB pour utiliser Apple CarPlay.

Annexes

Supports et fichiers pouvant être lus

Divers types de supports et fichiers peuvent être lus par l'appareil.

À propos des fichiers

Les fichiers audio et vidéo suivants sont pris en charge.

Fichiers audio lisibles

	Format Débit binaire	Fréquence d'échantillonnage	Compte de bits
AAC-LC (.m4a) MPEG-2/	MPEG-4 AAC LC HE-AAC(V1,V2)	8 – 320kbps, VBR 16 – 48 kHz 16 bits
MP3 (.mp3) MPEG-1/MPEG-2 Audio Layer 3		8 – 320kbps, VBR 16 – 48 kHz 16 bits
WMA (.wma) Profil L3 W	Windows Media Audio Standard (Version 7, 8, 9)	8 – 320kbps 16 – 48 kHz 16 bits
PCM linéaire (WAVE) (.wav)	Format audio à forme d'onde RIFF	– 16 – 192 kHz 16 bits/24 bits
FLAC (.flac) flac – 16 – 192 kHz 16 bits/24 bits
Vorbis (.ogg) vorbis – 16 – 48 kHz 16 bits

• Les fichiers WMA et AAC avec DRM ne peuvent pas être lus.
• Bien que les fichiers audio soient conformes aux normes susmentionnées, la lecture peut se révéler impossible en fonction des types et conditions du support ou du périphérique.
• Cet appareil prend en charge la lecture des fichiers audio haute résolution.

Il est recommandé qu'un système audio de voiture soit configuré avec tous les produits compatibles audio haute résolution de lecteur du lecteur aux enceintes pour profiter du son haute qualité.

Fichiers vidéo acceptés

	Profil	Taille de l'image max.	Débit binaire max.	Format audio
MPEG-1 (.mpg, .mpeg)	-	352 × 240, 352 × 288	1,5 Mbps	MPEG Audio Layer 2
MPEG-2 (.mpg, .mpeg)	MP@ML	720 × 480, 720 × 576	8 Mbps	MPEG Audio Layer 2
H.264/MPEG-4 AVC (.mp4, .m4v, .avi, .flv, .f4 v)	Profil de référence, Profil principal	1 920 × 1 080 (30 fps)	8 Mbps	MP3, AAC
MPEG-4 (.mp4, .avi)	Profil simple avancé	1 920 × 1 080 (30 fps)	8 Mbps	MP3, AAC
WMV (.wmv)	Profil principal	1 920 × 1 080 (30 fps)	8 Mbps	WMA
MKV (.mkv)	Le format vidéo suit le H.264/MPEG-4 AVC,MPEG-4, WMV			MP3, AAC, WMA, Vorbis, FLAC

Limitation de la structure du fichier et du dossier

	Périphérique USB
Nombre maximum de couches de dossier	8

Annexes

	Périphérique USB
Nombre maximum de fichiers (par dossier) 9999
Nombre maximum de dossiers (par dossier) 9999
Nombre maximum de dossiers (par périphérique) Illimité

• Vous pouvez saisir un nom de dossier et un nom de fichier avec jusqu'à 255 caractères d'un octet.
• Les fichiers dans un dossier dont le nom commence par un point (.) ne peuvent pas être lus.

Spécifications

Section moniteur

Taille de l'image

KW-Z1001W/KW-Z1000AW

: 10,1 pouces de large (diagonale)

: 223,7 mm (L) × 125,8 mm (H)

8-13/16 × 4-15/16 pouces

KW-Z800AW

: Écran TFT à matrice active

Nombre de pixels

: 2 764 800 (1280H × 720V × RGB)

Pixels efficaces

: 99,99 %

Disposition des pixels

: Disposition RGB en rayures

Rétroéclairage

: LED

: USB 2.0 Grande vitesse

Système de fichiers

: FAT16, FAT32, exFAT, NTFS

Courant d'alimentation maximum

: CC 5 V == 3,0 A

Convertisseur N/A

: 24 bits/32 bits

Décodeur audio

: MP3 / WMA / AAC / WAV / FLAC / Vorbis

Décodeur vidéo

: MPEG-1/ MPEG-2/ MPEG-4/ WMV/ H.264/ MKV

Réponse en fréquence

• 192 kHz : 20 - 88 000 Hz

• 96 kHz : 20 - 44 000 Hz

• 48 kHz : 20 – 22 000 Hz • 44,1 kHz : 20 - 20 000 Hz

Taux d'harmoniques

: 0,01 % (1 kHz)

Rapport S/B (dB)

: 98,5 dB

Dynamique

: 89 dB

Section de miroitage sans fil

Mode

: Écoulement de courant

Protection des droits d'auteur

: HDCP 2.2

Commande tactile

: UIBC

Section Wi-Fi

Norme IEEE

802.11 a/b/g/n/ac

Bande de fréquences

Bande double (2,4 GHz / 5 GHz)

Canaux

Auto (1-11ch) / Auto (149,153,157,161ch)

Taux de transfert (MAX.) :

11a : 54 Mbps / 11b : 11 Mbps / 11g : 54 Mbps /

11n : 300 Mbps / 11ac : 867 Mbps

Section Bluetooth

Technologie

Bluetooth Version 5.2

Fréquence

2,402 - 2,480 GHz

Portée de communication maximale

Champ de vision approx. 10 m (32,8 pieds)

Codec Audio

: SBC/AAC

Profil (Support multi-profil)

• HFP (V1.7) (Profil mains libres) • SPP (Profil port série) • A2DP (Profil de distribution audio avancée) • AVRCP (V1.6) (Profil de télécommande audio/vidéo)

Annexes

• PBAP (Profil d'accès au répertoire téléphonique)

Section HDMI

HDMI

: Type D

Résolution d'entrée

• VGA (640 x 480 p à 59,94 Hz/60 Hz) • 480p (720 x 480 p à 59,94 Hz/60 Hz) • 720p (1 280 x 720 p à 59,94 Hz/60 Hz)

Type d'audio d'entrée

: 32K/44,1K/48K/88,2K/96K/176,2K/192K Hz 16 bits/20 bits/24 bits PCM linéaire

Section DSP

Égaliseur graphique

• Bande : 13 bandes
• Fréquence (BANDE 1 – 13) : 62,5/100/160/250/400/630/1k/1,6k/2,5k/4k/6,3k/10k/16k Hz

Gain

: -9/-8/-7/-6/-5/-4/-3/-2/-1/0/1/2/3/4/5/6/7/8/9 dB

Permutation à 2 voies

• Filtre passe-haut
• Fréquence : Traversant, 30/40/50/60/70/80/90/100/120/150/180/220/250 Hz
• Pente : -6/-12/-18/-24 dB/Oct.

Filtre passe-bas

Fréquence : 30/40/50/60/70/80/90/100/120/150/180/220/250 Hz, Traversant Pente : -6/-12/-18/-24 dB/Oct.

Permutation à 3 voies

• Filtre passe-haut
• Fréquence : 250/300/1k/1,6k/2,5k/4k/5k/6,3k/8k/10k/12,5k Hz
• Pente : -12/-18/-24 dB/Oct.

Filtre passe-bande

- Fréquence : Traversant, 50/60/70/80/90/100/120/150/180/220/250/300 Hz Traversant, 250/300/1k/1,6k/2,5k/4k/5k/6,3k/8k Hz - Pente : -12/-18/-24 dB/Oct.

- Filtre passe-bas

• Fréquence : 30/40/50/60/70/80/90/100/120/150 Hz, Traversant
• Pente : -12/-18/-24 dB/Oct.

Position

• Avant/Arrière/Caisson de basse : 0 – 20,01 pieds (incréments de 0,03 ou 0,04 pieds) - Gain : -8 - 0 dB

Niveau du caisson de basse

: -50 - +10 dB

Section syntoniseur FM numérique

Bande de fréquences (step)

: 87,9 MHz - 107,9 MHz (200 kHz)

Réponse en fréquence (± 3,0 dB)

: 20 Hz - 20 kHz

Rapport S/B

: 80 dB (STEREO)

Section syntoniseur AM numérique

Bande de fréquences (step)

: 530 kHz - 1700 kHz (10 kHz)

Réponse en fréquence (± 3,0 dB)

: 40 Hz – 15 kHz

Rapport S/B (dB)

: 80 dB (STEREO)

Section Syntoniseur FM

Bande de fréquences (step)

: 87,9 MHz - 107,9 MHz (200 kHz)

Sensibilité utilisable (S/N : 30 dB)

: 7,3 dBf (0,7 μV/75 Ω)

Réponse en fréquence

: 30 Hz – 15 kHz

Rapport S/B (dB)

: 70 dB (MONO)

Sélectivité (± 400 kHz)

: 80 dB

Séparation stéréo

: 45 dB (1 kHz)

Section Syntoniseur AM

Bande de fréquences (step)

: 530 kHz - 1700 kHz (10 kHz)

Sensibilité utilisable

: 30 dBμ

Section vidéo

Système de couleur de l'entrée vidéo externe

: NTSC/PAL

Niveau d'entrée vidéo externe (jacks RCA)

: 1 Vp-p/75 kΩ

Niveau d'entrée vidéo (jacks RCA)

: 1 Vp-p/75 Ω

Niveau de sortie vidéo (jacks RCA)

: 1 Vp-p/75 Ω

Section audio

Puissance maximum (avant et arrière)

: 50 W × 4

Sortie de puissance typique (avant et arrière)

: 29 W × 4 (4 Ω, 1 kHz, 10% THD)

Bande de la fréquence de sortie

: 20 - 88 000 Hz

Niveau de pré-amplification (V)

: 4 V / 10 kΩ

Impédance du préamplificateur

:≤300Ω

Impédance d'enceinte

: 4-8 Ω

Niveau d'entrée maxi audio externe (jacks RCA)

: 2 V / 22 kΩ

Général

Tension de fonctionnement

: batterie de voiture 12 V CC

- Bien que les pixels du panneau à cristaux liquides soient effectifs à 99,99 % ou plus, il se peut que 0,01 % des pixels ne s'éclaire pas ou s'éclaire mal.

Les spécifications sont sujettes à changements sans notification préalable.

À propos de cet appareil

Marques de commerce et licences

• La marque du mot et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. et toute utilisation de ces marques par JVCKENWOOD est faite sous licence. Les autres marques déposées et appellations commerciales appartiennent à leurs propriétaires respectifs.
• Le produit avec le logo Hi-Res Audio est conforme à la norme Hi-Res Audio définie par la Japan Audio Society. Le logo est utilisé sous licence de la Japan Audio Society.

Informations de sécurité

Attention de 'ISDE

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence.

Développement économique Canada applicables aux appareils radio exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes :

1. 2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'ISDE. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain.

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles relatives aux radiofréquences (RF) de la FCC, ainsi que les lignes directrices d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'ISDE. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain.
