Type de produit	Hotte décorative cheminée
Marque	Faber
Modèle	The Belle Plus
Largeur	60 cm
Profondeur	50 cm
Hauteur (cheminée)	de 70 à 110 cm réglable
Poids net	12 kg
Alimentation	220-240 V / 50-60 Hz
Puissance moteur	200 W
Éclairage	2 x LED 3 W
Commandes	Panneau tactile
Vitesse extraction	3 niveaux + intensif
Débit d'air max	650 m³/h
Niveau sonore max	58 dB(A)
Filtre à graisse	Aluminium lavable au lave-vaisselle
Filtre à charbon	Optionnel, changement tous les 3-6 mois
Sortie d'air	Diamètre 150 mm (évacuation ou recyclage)
Fonctions spéciales	Minuterie, télécommande, filtre à saturation indicateur
Matériau	Acier inoxydable et verre trempé
Installation	Murale, fixation incluse
Nettoyage	Filtre à graisse au lave-vaisselle, surface avec chiffon doux
Sécurité	Arrêt automatique de sécurité (en option)
Pièces détachées	Disponibles via service après-vente Faber
Réparabilité	Indice de réparabilité : 7,5/10
Garantie	2 ans

FOIRE AUX QUESTIONS - The Belle Plus FABER

Comment nettoyer le filtre à graisse de ma hotte Faber The Belle Plus ?

Le filtre à graisse en aluminium se lave au lave-vaisselle à basse température ou à la main avec de l'eau chaude et du détergent. Laissez sécher complètement avant de le remettre.

Quelle est la hauteur d'installation recommandée pour la hotte ?

Installez la hotte entre 65 et 75 cm au-dessus d'une table de cuisson électrique et entre 75 et 85 cm pour une cuisson au gaz.

Comment remplacer le filtre à charbon ?

Le filtre à charbon se trouve derrière la grille. Déverrouillez-la, retirez l'ancien filtre et insérez le neuf. Remettez la grille. Il doit être changé tous les 3 à 6 mois selon l'usage.

La hotte fait du bruit, est-ce normal ?

Un certain niveau sonore est normal : jusqu'à 58 dB en vitesse maximum. Si le bruit est anormal, vérifiez que le filtre est propre et que rien n'obstrue la sortie d'air.

Comment utiliser la télécommande ?

La télécommande infrarouge permet de contrôler les vitesses, la lumière et la minuterie. Pointez-la vers le récepteur situé sur la hotte. Portée maximale : 5 mètres.

Puis-je utiliser ma hotte en mode recyclage ?

Oui, la hotte peut être utilisée en recyclage avec un filtre à charbon (optionnel). Aucun conduit extérieur n'est nécessaire.

Comment régler la minuterie ?

Appuyez sur la touche Timer : la hotte s'arrêtera automatiquement après 15 minutes. Vous pouvez prolonger jusqu'à 60 minutes en appuyant plusieurs fois.

Quelle est la consommation électrique en veille ?

La consommation en veille est inférieure à 1 W, conforme à la réglementation écologique.

Comment réinitialiser l'indicateur de saturation du filtre ?

L'indicateur clignote après 30 heures d'utilisation. Pour réinitialiser, maintenez la touche Vitesse enfoncée pendant 5 secondes jusqu'à ce que le voyant s'éteigne.

Où trouver les pièces détachées pour ma hotte ?

Contactez le service après-vente Faber ou consultez la notice en ligne pour les références des pièces. Les filtres, ampoules et télécommandes sont disponibles chez les revendeurs agréés.

MODE D'EMPLOI The Belle Plus FABER

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Conservez toujours ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuellement dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimale entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

- Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.

ment en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Relier la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser

0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et de petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne pas regarder directement avec des instruments optiques (jumelles, lentilles grossissantes...).

• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et ins-

truites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Entretien et nettoyage.
• Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participerez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce

produit.

Déclaration de Conformité

Le fabricant déclare que cet appareil disposant de la fonction radio K-Link + WIFI est conforme à la directive 2014/53/EU.

Le texte complet de la déclaration de conformité EU est disponible à l'adresse suivante en faisant une recherche par référence produit :

Cette référence est disponible sur l'étiquette présente à l'intérieur du produit.

Bandes de fréquence	Puissance maxi-male transmise
2,4 GHz	100 mW max.
5 GHz	100 mW max.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne déborde pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

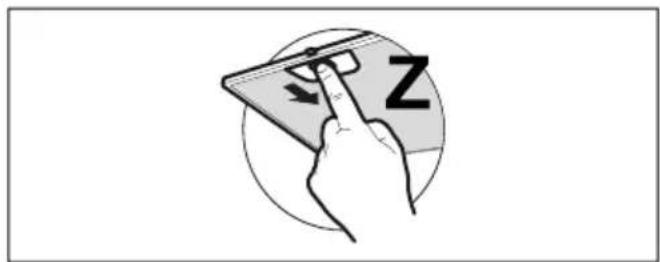

3. NETTOYAGE ET ENTRETIEN

- Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense (W).

- Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle (Z).

• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.
• Ne pas utiliser d'alcool ni de produits à base de silicone pour nettoyer l'intérieur ou l'extérieur de la hotte d'aspiration.

4. COMMANDES

Touche	Fonction Diode
T1	Allume/Éteint le moteur à la première vitesse. Fixe
	Hotte ouverte :En maintenant la touche enfoncée pendant environ 3 secondes, le moteur s'éteint et le mouvement de remontée de la hotte démarre.	-
	Hotte fermée :À la première pression, la hotte descend, à la deuxième pression la hotte s'ar-rête. Cette condition est interprétée comme hotte ouverte même si elle n'a pas atteint la butée d'ouverture ; toutes les fonctions sont activées. Quand le mouvement est terminé, le moteur s'allume à la vitesse 2.	-
	Désappairage K-LinkPression longue quand toutes les charges sont éteintes (Moteur+Lumière) :lancement de la procédure de suppression de tous les dispositifs compatibles K-Link précédemment associés avec la fonction Appairage K-Link.	Quand la procédure se ter-mine avec succès, les voyants T1 et T2 clignotent 5 fois.
T2	Allume le moteur à la deuxième vitesse. Fixe
	Pression longue :Active/Désactive l'alarme des Filtres à Charbon Actif.Remarque : réaliser l'opération avec les seules lumières allumées (moteur éteint).	Tous les voyants clignotent 2 fois :alarme activée.Tous les voyants clignotent 1 fois :alarme désactivée.
T3	Allume le moteur à la troisième vitesse. Fixe
	Pression longue :allume le moteur à la vitesseIntensive.Cette vitesse est active 6 minutes. Passé ce délai, le système se remet automatiquement à la vitesse précédemment sélectionnée. Activée avec le moteur éteint, elle passe en mode OFF à la fin du temps.	Clignotant
	Pression longue quand toutes les charges sont éteintes (Moteur+Lumière) :réalisation de lareinitialisation de l’alarmesaturation Filtres.	Tous les voyants clignotent 3 fois.
	Signale l’alarmesaturation Filtres Métalliques Anti-graisset et le besoin de les laver. L’alarme se déclenche au bout de 100 heures de travail effectif de la hotte.	Voyants T2 et T3 allumés fixes avec la hotte éteinte.
	Signale l’alarmesaturation Filtre anti-odeur au Charbon Actif. L’alarme se déclenche au bout de 200 heures de travail effectif de la hotte.	Voyants T2 et T3 clignotants avec la hotte éteinte.
T4	Mode AUTOActive/Désactive le mode de fonctionnement Automatique.Le mode AUTO se désactive à chaque pression d’autres touches.Le mode AUTO s’active en appuyant sur la touche ou à l’allumage de laPlaque Induction Appairée.La vitesse de la hotte sera automatiquement définie en utilisant le niveau de puissance le plus élevé présent sur les zones de la plaque de cuisson. Quand la vitesse Intensive est demandée et qu’elle dure plus de 6 minutes, la hotte se remet à la vitesse 3 pendant 30 secondes puis rétablit la vitesse Intensive.À l’extinction de la plaque induction, la dernière vitesse définie est maintenue pendant 5 secondes, suivie de la vitesse 1 pendant 15 minutes. Au bout de 15 minutes, le moteur s’éteint. L’état des lumières n’est pas modifié.	Allumé fixe :mode AUTO activé.Éteint :mode AUTO temporairement désactivé.
	Appairage K-LinkAvant de lancer la procédure, suivre les indications spécifiques dans les manuels des dispositifs à appairer.Pression longue quand toutes les charges sont éteintes (Moteur+Lumière) :lancement de la procédure d’association de la hotte à des dispositifs compatibles K-Link (plaque induction ou télécommande). Il est possible d’associer jusqu’à 3 plaques induction et une seule télécommande. Consulter le manuel des dispositifs pour les opérations à réaliser dessus.La procédure d’appairage dure 2 minutes. Si aucun dispositif n’est reconnu dans ce délai, vérifier d’avoir précédemment lancé la procédure des dispositifs à appairer. Il est possible que le nombre maximal de dispositifs associables ait été atteint.	Voyant T1 et T2 clignotants :procédure d’appairage en cours.Quand la procédure se termine avec succès, les voyants T1 et T2 s’allument pendant 2 secondes.
T5	Pression brève : les lumières s’alternent entre haute intensité, moyenne intensité (si présente), éteintes.Si une plaque induction est appairée à la hotte et que la hotte est éteinte, les lumières de la hotte s’allument à l’intensité maximale à l’allumage de la plaque induction.	-
	Pression longue (au moins 3 secondes) : les lumières s’alternent entre 5 tonalités de couleur (si présente, la fonction du blanc dynamique).	-
Séquence conseillée d’appairage entre les dispositifs :1 - Mode K-Link (Voir manuel télécommande)2 - Appairage K-Link (Voir manuel hotte)3 - Appairage Télécommande-Hotte (Voir manuel télécommande)4 - Appairage K-Link (Voir manuel hotte)5 - Appairage Plaque-Hotte (Voir manuel plaque induction)

5. ÉCLAIRAGE

- Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).

- Lampes appartenant au groupe de risque 1 selon IEC/EN62471 à 20 cm de distance et au groupe de risque exempt selon IEC/EN62471 à 30 cm de distance.

6. TÉLÉCOMMANDE

• Cet appareil peut être commandé au moyen d'une télécommande.
• ATTENTION : sur la télécommande, la première opération à réaliser est l'activation du Mode K-Link (faire référence au manuel du dispositif pour plus de précisions).

Hotte ouverte :

En maintenant la touche enfoncée pendant environ 3 secondes, le moteur s'éteint et le mouvement de remontée de la hotte démarre.

Hotte fermée :

À la première pression, la hotte descend, à la deuxième pression la hotte s'arrête. Cette condition est interprétée comme hotte ouverte même si elle n'a pas atteint la butée d'ouverture ; toutes les fonctions sont activées. Quand le mouvement est terminé, le moteur s'allume à la vitesse 2.
