The Belle Plus - õhupuhasti FABER - Tasuta kasutusjuhend

Toote tüüp	Dekoratiivne korstnapuhasti
Bränd	Faber
Mudel	The Belle Plus
Laius	60 cm
Sügavus	50 cm
Kõrgus (korsten)	reguleeritav 70 kuni 110 cm
Netokaal	12 kg
Toide	220-240 V / 50-60 Hz
Mootori võimsus	200 W
Valgustus	2 x LED 3 W
Juhtseadmed	Puutetundlik paneel
Väljatõmbe kiirus	3 taset + intensiivne
Maksimaalne õhuvool	650 m³/h
Maksimaalne müratase	58 dB(A)
Rasvafilter	Alumiinium, pestav nõudepesumasinas
Söefilter	Valikuline, vahetus iga 3-6 kuu tagant
Õhu väljalase	Läbimõõt 150 mm (väljatõmbe või ringlus)
Eriomadused	Taimer, kaugjuhtimine, filtri küllastusindikaator
Materjal	Roostevaba teras ja karastatud klaas
Paigaldus	Seinale, kinnituskomplekt on kaasas
Puhastus	Rasvafilter nõudepesumasinas, pind pehme lapiga
Ohutus	Automaatne ohutusväljalülitus (valikuline)
Varuosad	Saadaval Faber müügijärgse teeninduse kaudu
Remonditavus	Remonditavuse indeks: 7,5/10
Garantii	2 aastat

Korduma kippuvad küsimused - The Belle Plus FABER

Kuidas puhastada oma Faber The Belle Plus õhupuhasti rasvafiltrit?

Alumiiniumist rasvafilter pestakse nõudepesumasinas madalal temperatuuril või käsitsi kuuma vee ja pesuvahendiga. Enne tagasi panekut laske täielikult kuivada.

Mis on soovitatav paigalduskõrgus õhupuhastile?

Paigaldage õhupuhasti 65-75 cm kõrgusele elektripliidist ja 75-85 cm kõrgusele gaasipliidist.

Kuidas vahetada söefiltrit?

Söefilter asub resti taga. Avage rest, eemaldage vana filter ja pange uus sisse. Pange rest tagasi. Seda tuleb vahetada iga 3-6 kuu tagant vastavalt kasutusele.

Õhupuhasti teeb müra, kas see on normaalne?

Mingi müratase on normaalne: kuni 58 dB maksimaalsel kiirusel. Kui müra on ebatavaline, kontrollige, kas filter on puhas ja õhu väljalase pole takistatud.

Kuidas kasutada kaugjuhtimispulti?

Infrapuna kaugjuhtimispult võimaldab juhtida kiirusi, valgust ja taimerit. Suunake see õhupuhastil asuvale vastuvõtjale. Maksimaalne ulatus: 5 meetrit.

Kas ma saan kasutada õhupuhastit ringlusrežiimil?

Jah, õhupuhastit saab kasutada ringlusrežiimil koos söefiltriga (valikuline). Välisõhukanalit pole vaja.

Kuidas seada taimerit?

Vajutage Timer nuppu: õhupuhasti seiskub automaatselt 15 minuti pärast. Korduva vajutusega saate pikendada kuni 60 minutini.

Mis on elektrivoolutarve ooterežiimil?

Ooterežiimi voolutarve on alla 1 W, vastavuses keskkonnaeeskirjadega.

Kuidas lähtestada filtri küllastusindikaatorit?

Indikaator vilgub pärast 30 töötundi. Lähtestamiseks hoidke Kiirus nuppu all 5 sekundit, kuni tuli kustub.

Kust leida varuosi oma õhupuhastile?

Võtke ühendust Faber müügijärgse teenindusega või vaadake veebijuhendit osade viidete jaoks. Filtrid, pirnid ja kaugjuhtimispuldid on saadaval volitatud edasimüüjatel.

KASUTUSJUHEND The Belle Plus FABER

Teie oma ohutuse ja seadme õige töö tagamiseks lugege palun käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised koos seadmega, isegi juhul, kui see müüakse või antakse edasi kolmandatele isikutele. On tähtis, et kasutajad tunneksid kõiki seadme töö- ja ohutusomadusi.

⚠️ Kaablid peab ühendama väljaõppinud tehnik.

• Tootja ei vastuta mingite vigastuste või kahjustuste eest, mille põhjuseks on ebaõige paigaldamine või kasutamine.
• Minimaalne ohutu vahemaa pliidi ja õhupuhastaja vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõiku).
• Kui gaasipliidi paigaldusjuhised määravad ülaltoodust suurema vahemaa, tuleb sellega arvestada.
• Veenduge, et vooluvõrgu toide vastaks õhupuhastaja sisse kinnitatud andmeplaadil toodule.
• Kaitsereleed tuleb fikseeritud süsteemi paigaldada vastavalt elektrisüsteemi määrustele.
• I klassi seadmete puhul veenduge, et majapidamistoide oleks adekvaatselt maandatud.

tud.

• Ühendage õhupuhastaja lõõriga vähemalt 120 mm läbimõõduga toru abil. Aurud peavad läbima lühima võimaliku vahemaa.
• Järgida tuleb kõiki õhuventilatsiooni määrusi.
• Ärge ühendage õhupuhastajat põlemisaurusid (boilerid, korstnad jne) kandvate lõõridega.
• Kui õhupuhastajat kasutatakse koos mitte-elektriliste seadmetega (nt gaasiseadmed), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Õhupuhastaja kasutamisel koos seadmetega, mis ei ole elektritoitega, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude õhupuhastaja poolt ruumi tagasi imemise ohtu.
• Õhku ei tohi väljutada lõõri kaudu, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskelõõrina.
• Kahjustuste korral peab toitekaabli vahetama tootja või hooldustehnik.
• Ühendage pistik kehtivatele määrustele vastavasse ja ligipääsetavas kohas olevasse pistikupessa.
• Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondade väljastatud

määrusi.

ETTEVAATUST: eemaldage enne õhupuhastaja paigaldamist kaitsekiled.

• Kasutage ainult õhupuhastajaga sobivat tüüpi kruvisid ja tööriistu. ETTEVAATUST: kruvide või kinnitusseadmete mitte vastavalt nendes juhistes kirjeldatule paigaldamine võib tähendada elektrilöögi ohtu.
• Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Ärge õhupuhastaja all toitu flambeerige – võite põhjustada tulekahju.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud vaimsed, füüsilised või sensoorsed võimed või kellel puuduvad piisavad kogemused ja teadmised, võivad seda seadet kasutada, kui neid jälgitakse ja juhendatakse hoolikalt seadme ohutu kasutamise ja sellega seotud ohtude suhtes. Veenduge, et lastel ei lubataks seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada lapsed, kui nad ei ole järelevalve all.
• Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.
• Seadet ei tohi kasutada isikud (sh lapsed), kellel on piiratud vaimsed, füüsilised või sensoorsed võimed või kellel puuduvad piisavad kogemused

ja teadmised, välja arvatud juhul, kui neid jälgitakse ja juhendatakse hoolikalt.

⚠️ Ligipääsetavad osad võivad toiduvalmistusseadmete kasutamise ajal kuumaks minna.

• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Õhupuhastaja kasutamisel samaaegselt gaasi või teisi kütuseid kasutavate seadmetega peab ruumil olema piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult ruumi).
• Sümbol 📄 toote või selle pakendi peal tähendab seda, et toodet ei tohi käidelda koos tavapärase olmeprügiga. Toode tuleb käidelda spetsiaalses elektri- ja elektroonikakomponentide ümbertöötluskeskuses. Veendudes selle toote õiges käitlemises aitate hoida ära selle ebaõige käitlemise tagajärjeks olla võivaid võimalikke negatiivseid tagajärgi keskkonnale ja tervisele. Täpsemat teavet selle toote ümbertöötlemise kohta saate oma kohalikust omavalitsusest, kohalikust jäätmete kõrvaldamise teenistusest või poest, kust toode osteti.

Vastavusdeklaratsioon

Tootja kinnitab, et see K-Linki raadiolaineid ja WiFi kasutav seade on vastavuses direktiiviga 2014/53/EL.

ELi vastavusdeklaratsiooni täistekst on saadaval järgmisel Interneti-aadressil, otsida saab tootekoodi järgi:

Sagedus-alad	Maksimaalne edastatav võimsus
2,4 GHz max	100 mW
5 GHz max	100 mW

2. KASUTAMINE

• Õhupuhastaja on loodud eksklusiivselt koduseks kasutamiseks köögilõhnade eemaldamiseks.
• Ärge kasutage õhupuhastajat kunagi eesmärkidel, mille jaoks see mõeldud pole.
• Ärge jätke töötava õhupuhastaja alla kunagi kõrgeid leeke.
• Reguleerige leegi tugevust nii, et see oleks suunatud panni põhjale ja veenduge, et see ei ulatuks ümber selle külgede.
• Frittereid tuleb kasutamise ajal pidevalt jälgida – õli võib liiga kuumaks minnes süttida.

3. PUHASTAMINE JA HOOLDUS

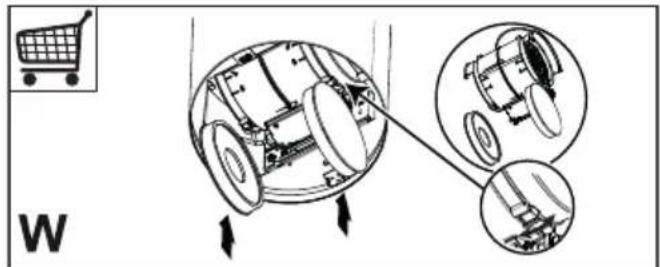

- Aktiivsöefilter ei ole pestav ega regenereeritav ning tuleb vahetada ligikaudu iga 4 kasutuskuu järel või eriti suurel kasutuskoormusel sagedamini (W).

- Rasvafiltrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini. Neid saab pesta nõudepesumasinas (Z).

• Puhastage õhupuhastajat niiske lapi ja neutraalse vedela puhastusvahendiga.
• Vältige pliidi õhupuhasti seest ja väljast puhastamiseks alkoholil või silikoonil põhinevaid tooteid.

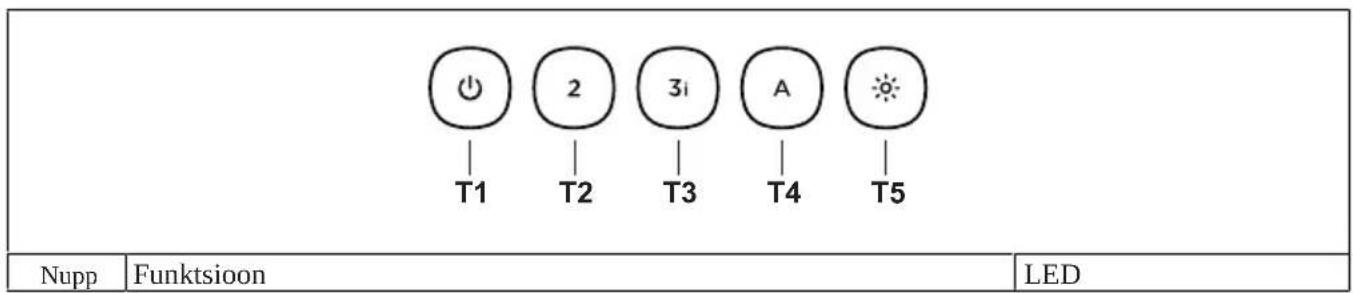

4. KÄSUD

T1	Lülitab mootori 1. kiiruse sisse/välja. Pidev tuli
	Öhupuhasti avatudKui hoida nuppu umbes 3 sekundit all, lülitub mootor välja ja öhupuhasti liigub üles.	-
	Öhupuhasti suletudEsimese vajutusega liigub öhupuhasti alla, teisel vajutusel peatub. Sellisena on öhupuhasti avatud – kui see pole ka löpuni avatud, siis köik funktsioonid on kasutavad. Kui liikumine on peatatud, hakkab mootor 2. kiirusel tööle.	-
	K-Linki sidustuse tühistamiePikk vajutus, kui köik funktsioonid on välja lülitatud (mootor + tuli):algab köigi varem K-Linki sidustamisfunktsiooniga seotud K-Linkiga ühliduvate seadmete kustutamise protseduur.	Protseduuri edukal löpetami-sel vilguvad LEDid T1 ja T2 5 korda.
T2	Käivitab mootori 2. kiirusel. Pidev tuli
	Pikk vajutus:aktiivsõefiltrite märguande aktiveerimine/inaktiveerimine.Märkus: tehke toimingut ainult põlevate tuledega (mootor välja lülitatud).	Kõik LEDid vilguvad kaks kor-da:märguanne on aktiveeritud.Kõik LEDid vilguvad ühe kor-ra.märguanne on inaktiveeritud.
T3	Käivitab mootori 3. kiirusel. Pidev tuli
	Pikk vajutus:käivitab mootori intensiivsel kiirusel.See kiirus on ajastatud 6 minutiks. Selle aja möödudes naaseb süsteem auto-maatselt varem valitud kiirusele. Kui funktsioon on aktiveeritud siis, kui mootor on välja lülitatud, lülitub öhupuhasti 6 sekundi möödudes välja.	Vilgub
	Pikk vajutus, kui köik funktsioonid on välja lülitatud (mootor + tuli):lähtestatakse filtri küllastumise märguannet.	Kõik LEDid vilguvad kolm kor-da.
	See on märguanne, et metallist rasvafiltrid on küllastunud ja neid tuleb pesta. Märguanne hakkab tööle siis, kui öhupuhasti on töötanud 100 tundi.	LEDid T2 ja T3 põlevad pide-va tulega ja öhupuhasti on välja lülitatud.
	Annab märku aktiivsõel põhineva lõhnafiltri küllastumisest. Märguanne hak-kab tööle siis, kui öhupuhasti on töötanud 200 tundi.	LEDid T2 ja T3 vilguvad, öhu-puhasti on välja lülitatud.
T4	Režiim AUTOAktiveerib/inaktiveerib automaatrežiimi.Režiim AUTO inaktiveeritakse, kui vajutate mönda teist nuppu.Režiim AUTO aktiveeritakse nupule vajutamisega või siis, kuisidustatud indukt-sioonpliitisse lülitatakse.Öhupuhasti kiirus määratakse automaatselt, vöttes aluseks pliidtsoonide suurima võimsustaseme. Kui soovitakse kasutada intensiivset kiirust ja taotlus kehtib kauem kui 6 minutit, naaseb öhupuhasti 30 sekundiks 3. kiirusele ja seejärel uuesti intensiivkiirusele.Kui induktsioonpliit lülitatakse välja, töötab viimane kasutatud kiirus veel 5 sekundit ja seejärel 1. kiirus 15 minutit. 15 minuti pärast lülitatakse mootor välja. Tulede olekut ei muudeta.	Püsiv tuli:režiim AUTO on aktiveeritud.Välja lülitatud:režiim AUTO on ajutiselt inaktiveeritud.
	Sidestus K-LinkigaEnne protseduuri alustamist lugege läbi sidestatavate seadmete kasutusjuhendi-te juhiseid.Pikk vajutus, kui köik funktsioonid on välja lülitatud (mootor + tuli):algab öhupuhasti ühendamine K-Linkiga ühliduvate seadmetega (induktsioonpliit või kaugjuhtimispult). Uhendada võib kuni kolm induktsioonpliiti ja ühe kaugjuhti-mispuldi. Nendega tehtavate toimingute kohta lugege seadmete kasutusjuhen-dist.Sidustamisprotsess võtab 2 minutit. Kui selle aja jooksul ühtegi seadet ei tuvasta-ta, kontrollige, kas olete seadmete sidustamist teinud juba ka varem. Võimalik, et sidustatavate seadmete maksimaalne hulk on juba saavutatud.	LEDid T1 ja T2 vilguvad:sidustamisprotseduur käib.Pärast protseduuri edukat lö-puleviimist lülitatakse LEDid T1 ja T2 2 sekundiks sisse.
T5	Lühike vajutus: tulede vaheldamine – tugev intensiivsus, keskmine intensiivsus (kui see on olemas), välja lülitatud.Kui õhupuhastiga on ühendatud induktsioonpliit, siis välja lülitatud õhupuhasti korral lülitatakse õhupuhasti tuled maksimaalse intensiivsusega sisse, kui pliit tööle pannakse.	–
	Pikk vajutus (vähemalt 3 sekundit): tuled vahelduvad viie tooni vahel (kui dünaamilise valge funktsioon on olemas).	–
Seadmete soovitatud sidustamisjärjestus:1. K-Linki režiim (vt kaugjuhtimispuldi kasutusjuhendit)2. K-Linki sidustamine (vt õhupuhasti kasutusjuhendit)3. Kaugjuhtimispuldi ja õhupuhasti sidustamine (vt kaugjuhtimispuldi kasutusjuhendit)4. K-Linki sidustamine (vt õhupuhasti kasutusjuhendit)5. Pliidi ja õhupuhasti sidustamine (vt induktsioonpliidi kasutusjuhendit)

5. VALGUSTUS

• Vahetamiseks võtke palun ühendust hooldusosakonnaga.
• Lampide riskigrupp 1 vastavalt IEC/EN62471 kaugusel 20 cm ja riskigrupp puudub vastavalt IEC/EN62471 kaugusel 30 cm.

6. KAUGJUHTIMISPULT

• Seda seadet saab juhtida kaugjuhtimispuldiga.
• TÄHELEPANU! Esimese toiminguna aktiveerige kaugjuhtimispuldil K-Linki režiim (täpsema teabe leiab seadme kasutusjuhendist).

	Õhupuhasti avatudKui hoida nuppu umbes 3 sekundit all, lülitub mootor välja ja õhupuhasti liigub üles.
	Õhupuhasti suletudEsimese vajutusega liigub õhupuhasti alla, teisel vajutusel peatub. Sellisena on õhupuhasti avatud – kui see pole ka lõpuni avatud, siis kõik funkt-sioonid on kasutatavad. Kui liikumine on peata tud, hakkab mootor 2. kiirusel tööle.
