The Belle Plus - Nape FABER - Brezplačna navodila za uporabo

Vrsta izdelka	Okrasna napa za kamin
Znamka	Faber
Model	The Belle Plus
Širina	60 cm
Globina	50 cm
Višina (kamin)	od 70 do 110 cm nastavljivo
Neto teža	12 kg
Napajanje	220-240 V / 50-60 Hz
Moč motorja	200 W
Osvetlitev	2 x LED 3 W
Upravljanje	Na dotik
Hitrost odvoda	3 stopnje + intenzivno
Maksimalni pretok zraka	650 m³/h
Maksimalna raven hrupa	58 dB(A)
Maščobni filter	Aluminij, pomijiv v pomivalnem stroju
Ogljeni filter	Izbirno, menjava vsake 3-6 mesecev
Odvod zraka	Premer 150 mm (odvod ali recikliranje)
Posebne funkcije	Časovnik, daljinski upravljalnik, indikator nasičenosti filtra
Material	Nerjavno jeklo in kaljeno steklo
Namestitev	Na steno, pritrditev je priložena
Čiščenje	Maščobni filter v pomivalnem stroju, površino z mehko krpo
Varnost	Samodejni varnostni izklop (izbirno)
Nadomestni deli	Na voljo preko Faber servisa po prodaji
Popravljivost	Indeks popravljivosti: 7,5/10
Garancija	2 leti

Pogosto zastavljena vprašanja - The Belle Plus FABER

Kako očistiti maščobni filter moje nape Faber The Belle Plus?

Aluminijasti maščobni filter se opere v pomivalnem stroju pri nizki temperaturi ali ročno z vročo vodo in detergentom. Pred ponovno namestitvijo ga popolnoma posušite.

Kakšna je priporočena višina namestitve nape?

Namočite napo med 65 in 75 cm nad električno kuhalno ploščo ter med 75 in 85 cm za plinsko kuhanje.

Kako zamenjati ogljeni filter?

Ogljeni filter se nahaja za rešetko. Odklenite jo, odstranite stari filter in vstavite novega. Znova namestite rešetko. Menjati ga je treba vsakih 3 do 6 mesecev glede na uporabo.

Napa povzroča hrup, je to normalno?

Določena raven hrupa je normalna: do 58 dB pri največji hitrosti. Če je hrup nenavaden, preverite, ali je filter čist in ali nič ne ovira odvoda zraka.

Kako uporabljati daljinski upravljalnik?

Infrardeči daljinski upravljalnik omogoča nadzor hitrosti, svetlobe in časovnika. Usmerite ga proti sprejemniku na napi. Največji doseg: 5 metrov.

Ali lahko napo uporabljam v načinu recikliranja?

Da, napo je mogoče uporabljati v načinu recikliranja z ogljenim filtrom (izbirno). Zunanji kanal ni potreben.

Kako nastaviti časovnik?

Pritisnite gumb Timer: napa se bo samodejno ustavila po 15 minutah. Čas lahko podaljšate do 60 minut s ponovnim pritiskom.

Kakšna je poraba električne energije v mirovanju?

Poraba v mirovanju je manjša od 1 W, v skladu z okoljskimi predpisi.

Kako ponastaviti indikator nasičenosti filtra?

Indikator utripa po 30 urah uporabe. Za ponastavitev držite gumb Hitrost pritisnjen 5 sekund, dokler lučka ne ugasne.

Kje najdem nadomestne dele za mojo napo?

Obrnite se na Faber servis po prodaji ali preverite navodila na spletu za reference delov. Filtri, žarnice in daljinski upravljalniki so na voljo pri pooblaščenih prodajalcih.

NAVODILA ZA UPORABO The Belle Plus FABER

Zaradi lastne varnosti in za pravilno delovanje naprave priporočamo, da pred namestitvijo in prvo uporabo pozorno preberete ta priročnik. Ta navodila vedno shranjujte skupaj z napravo, tudi v primeru, da jo odstopite ali predate tretji osebi. Pomembno je, da uporabniki poznajo vse značilnosti delovanja in varnosti naprave.

⚠️ Kable naj priključi usposobljen tehnik.

• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi nepravilne namestitve ali uporabe. - Najmanjša varnostna razdalja med kuhalno površino in napo za izsesavanje zraka mora biti 650 milimetrov (nekatere modele je mogoče namestiti na nižji višini; glejte poglavje, ki se nanaša na velikosti in mere namestitve). - Če je v navodilih za namestitev naprave za kuhanje na plin določeno, da je potrebna večja razdalja od zgoraj navedene, je treba upoštevati navodila. - Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti nape. - Naprave za izklop morajo biti nameščene v nepremično

napravo, in sicer v skladu s predpisi glede sistemov kabelske napeljave.

• Pri napravah razreda I preverite, ali ima napajalno omrežje v hiši ustrezno ozemljitev.
• Napo priključite na cev za odvajanje dima premera najmanj 120 mm. Cev naj bo čim krajša.
• Upoštevati morate vse predpise, ki zadevajo izpuste zraka.
• Nape ne priključujte na dimniške vode za odvod dima, ki nastane pri izgorevanju (npr. v kotlu, kaminu itd.).
• Če napo uporabljate skupaj z neelektričnimi napravami (npr. plinskimi napravami), morate zagotoviti zadostno stopnjo prezračevanja prostora, da bi preprečili povratni tok izpušnih plinov. Kadar se kuhinjska napa uporablja skupaj z napravami, ki jih ne napaja električni tok, negativni tlak v prostoru ne sme presegati vrednosti 0,04 mbar, da napi preprečimo vsesavanje dima v prostor.
• Zrak ne sme biti izpeljan v cev za odvajanje dima naprav za izgorevanje, ki se ne napajajo na plin ali na drugo gorivo.
• Poškodovan napajalni kabel mora zamenjati proizvajalec ali tehnik servisne službe proizvajalca.
• Vtič priključite v vtičnico, ki je skladna z veljavnimi standardi in na dosegljivem mestu. • Glede tehničnih in varnostnih

ukrepov, ki jih je potrebno sprejeti za izpust dimov, je treba natančno spoštovati predpise, ki jih določajo lokalni organi.

OPOZORILO: preden namestite napo, odstranite zaščitno folijo.

OPOZORILO: če vijakov ali pritrdilnih elementov ne namestite v skladu s temi navodili, lahko pride do električnega udara.

- Ne glejte direktno z optičnimi napravami (daljnogled, povečevalno steklo ...).

- Pod napo ne flambirajte jedi, saj lahko pride do požara.

- Otroci, mlajši od 8 let, in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem smejo uporabljati napravo le, če so pod nadzorom odgovornih oseb in če so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj. Zagotovite, da se otroci ne bodo igrali z napravo. Otroci ne smejo čistiti in vzdrževati naprave, razen če so pod nadzorom odrasle osebe.

- Nadzorujte otroke in zagotovite, da se ne bodo igrali z napravo.

- Naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi iz-

kušnjami in znanjem, razen če jih pri tem ne vodi in pozorno nadzoruje oseba.

Dostopni deli se lahko med uporabo kuhalnih naprav močno segrejejo.

• Po navedenem časovnem obdobju očistite in/ali zamenjajte filtre (tveganje požara). Glejte poglavje Vzdrževanje in čiščenje.
• Prostor mora biti ustrezno prezračevan, če se napa uporablja istočasno z napravami na plin ali na druga goriva (ne velja za naprave, ki izključno dovajajo zrak v prostor).
• Simbol na izdelku ali embalaži označuje, da se izdelek ne sme odlagati med običajne gospodinjske odpadke. Izdelek, ki ga želite odstraniti, oddajte v ustrezen zbirni center za recikliranje električnih in elektronskih komponent. Z zagotovitvijo pravilne odstranitve tega izdelka pripomorete k preprečevanju možnih neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje ljudi. Za podrobnejše informacije o recikliranju tega izdelka se obrnite na lokalno skupnost, lokalno službo za odstranjevanje odpadkov ali trgovino, kjer ste kupili izdelek.

Izjava o skladnosti

Proizvajalec izjavlja, da je ta aparat z radijsko funkcijo L-Link + WiFi skladen z direktivo 2014/53/EU.

Celotno besedilo EU izjave o skladnosti je razpoložljivo na naslednji spletni strani, kjer poiščete številko izdelka:

To številko najdete na etiketi v notranjosti izdelka.

Frekvenč- ni pasovi	Največja oddana moč
2,4 GHz 100 mW maks.
5 GHz 100	mW maks.

2. UPORABA

• Napa je namenjena izključno uporabi v gospodinjstvu za odstranjevanje kuhinjskih vonjav.
• Nape nikoli ne uporabljajte v namene, za katere ni bila načrtovana. • Med delovanjem nape pod njo ne sme biti visokega plamena.
• Intenzivnost plamena nastavite tako, da je usmerjen samo v dno posode in se ne dviga ob njenih straneh.
• Fritezo med uporabo neprestano nadzirajte, saj se preveč razgreto olje lahko vname.

3. ČIŠČENJE IN VZDRŽEVANJE

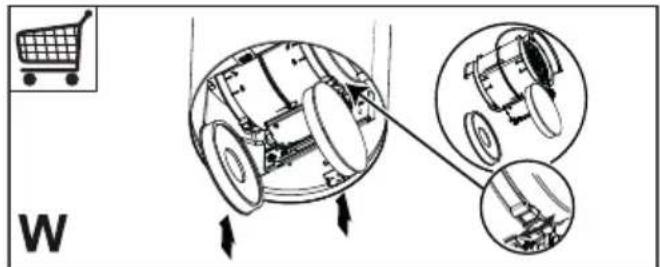

- Filter na aktivno oglje ni pralen in ni obnovljiv; treba ga je zamenjati po približno vsakih 4 mesecih delovanja, pri intenzivnejši uporabi nape pa tudi pogosteje (W).

- Filtre za maščobe je treba čistiti po vsakih 2 mesecih delovanja nape oziroma še pogosteje pri intenzivnejši uporabi nape, operete pa jih lahko v pomivalnem stroju (Z).

• Napo očistite z vlažno krpo in nevtralnim tekočim detergentom.
• Pri čiščenju notranje in zunanje površine kuhinjske nape se izogibajte izdelkom na osnovi silikona.

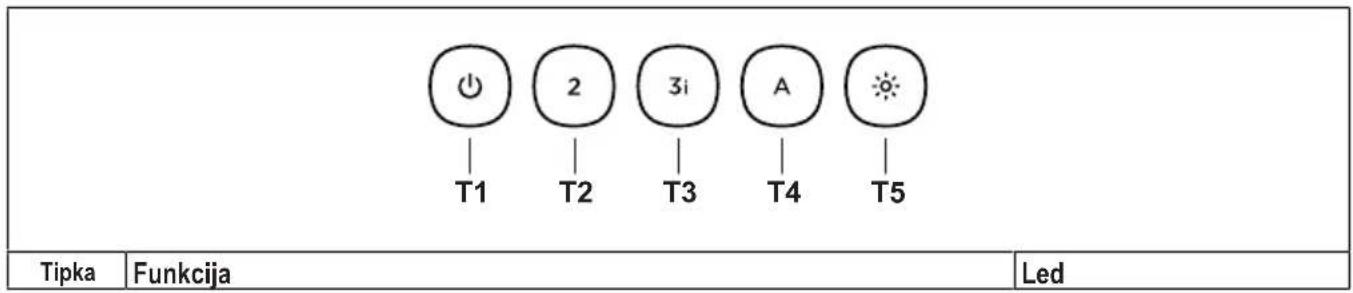

4. UKAZI

T1	Prižge/ugasne motor na prvi hitrosti. Sveti neprekinjeno
	Odprta napa:Če pritisnete gumb za približno 3 sekunde, ugasnete motor in aktivirate gibanje nape navzgor.	-
	Zaprtta napa:Pri prvem pritisku se napa spusti, pri drugem pritisku se napa ustavi. To situacijo smo poimenovali kot odprta napa, tudi će ni dosegel končnega stikala za odpiranje, so vse funkcije omogočene. Ko je gibanje končano, se motor zažene s hitrostjo 2.	-
	Prekinitev seznanjanja K-LinkDolg pritisk, ko so vse obremenitve izključene (motor + luč):zažene se postopek za brisanje vseh združljivih naprav K-Link, ki so bile prej povezane s funkcijo seznanjanja K-Link.	Po uspešnem zaključku postopka svetleči diodi T1 in T2 utripata 5-krat.
T2	Zažene motor pri drugi hitrosti. Sveti neprekinjeno
	Dolg pritisk:Omogoči / onemogoči alarm filtrov z aktivnim ogljem.Opomba: postopek izvedite, ko so prižgane samo luči (motor je ugasnjen).	Vse LED lučke utripajo 2-krat: alarm je omogočen.Vse LED diode utripajo enkrat: alarm je onemogočen.
T3	Prižge motor na tretji hitrosti. Sveti neprekinjeno
	Dolg pritisk:prižge motor na hitrosti Intensiva.Ta hitrost je nastavljena na 6 minut. Ko se čas izteče, se sistem avtomatsko vrne na predhodno izbraňo hitrost. Če se omogoči pri ugasnjenem motorju, se ko konča premakne na način OFF.	Utripa
	Dolg pritisk, ko so vse obremenitve izključene (motor + luč):izvede se ponastavitev alarma za nasičenost filtrov.	Vse LED lučke utripajo 3-krat.
	Prikazuje alarm nasičenosti kovinskih filtrov za maščobo in opozarja, da jih je treba oprati. Alarm se sproži po 100 urah dejanskega delovanja nape.	LED-a T2 in T3 gorita neprekinjeno pri ugasnjeni napi.
	Označujealarma za nasičenost filtra za neprijetne vonjave z aktivnim ogljem.Alarm se sproži po 200 urah dejanskega delovanja nape.	LED-a T2 in T3 utripata pri ugasnjeni napi.
T4	Način AUTOOmogoči/onemogoči način za avtomatsko delovanje.Ob pritisku na druge tipke se način AUTO izklopi.Način AUTO se omogoči s pritiskom na tipko ali z vklopom seznanjene indukcij-ske kuhalne plošče.Hitrost nape bo samodejno nastavljena z uporabo najvišje stopnje moči na območijih kuhalne plošče. Ko se zahteva Intenzivno hitrost in zahteva traja več kot 6 minut, se napa vrne na hitrost 3 za 30 sekund, nato pa vrne na intenzivno hitrost.Ko se indukcijska kuhalna plošča ugasne, se zadnja hitrost ohrani 5 sekund, nato pa hitrost 1 15 minut. Po 15 minutah se motor ugasne. Stanje luči se ne spremeni.	Sveti neprekinjeno:vklopljen način AUTO.Ugasnjeno:način AUTO je začasno one-mogočen.
	Seznanjanje K-LinkPred začetkom postopka sledite specifičnim napotkom v navodilih naprav, ki jih želite seznaniti.Dolg pritisk, ko so vse obremenitve izključene (motor + luč):zažene se postopek za seznanjanje nape z napravami, združljivimi s K-Link (indukcijska kuhalna plošča ali daljinski upravljalnik). Lahko se seznanijo do 3 indukcijske kuhalne plošče in en sam daljinski upravljalnik. Za postopke, ki jih je treba izvesti na teh napravah, glejte navodila naprav.Postopek seznanjanja traja 2 minuti. Če v tem ni prepoznana nobena naprava, preverite, ali ste že zagnali postopek na napravah, ki jih želite seznaniti. Morda je doseženo največje možno število skladnih naprav.	Utripata LED T1 in T2:postopek seznanjanja v teku.Po uspešnem zaključku postopka se svetleči diodi T1 in T2 vklopita za 2 sekundi.
T5	Kratek pritisk: luči prehajajo med močno svetlobo, srednje močno svetlobo (če prisotno), ugasnjenim stanjem.Če je indukcijska kuhalna plošča povezana z napo, se napa, ob zagonu indukcij-ske plošče prižge in njene luči močno zasvetijo.	-
	Dolg pritisk (najmanj 3 sekunde): izmenjuje se 5 barvnih tonov (če je na voljo funkcija dinamične bele svetlobe).	-

Priporočena sekvenca seznanjanja med napravami:

1 - Način K-Link (glejte navodila daljinskega upravljalnika) 2 - Seznanjanje K-Link (glejte navodila nape) 3 - Seznanjanje daljinski upravljalnik- napa (glejte navodila daljinskega upravljalnika) 4 - Seznanjanje K-Link (glejte navodila nape) 5 - Seznanjanje kuhalna plošča - napa (glejte navodila indukcijske kuhalne plošče)

5. OSVETLITEV

• Za zamenjavo se obrnite na tehnično pomoč (»Za nakup se obrnite na tehnično pomoč«).
• Svetila, ki se uvrščajo v skupino tveganja 1 v skladu s standardom IEC/EN62471, morajo biti nameščena na razdalji 20 cm, svetila iz skupine tveganja, ki je izvzeta iz standarda IEC/EN62471, pa morajo biti nameščena na razdalji 30 cm.

6. DALJINSKI UPRAVLJALNIK

• Ta aparat lahko upravljate z daljinskim upravljalnikom. - POZOR: na daljinskem upravljalniku morate najprej omogočiti način K-Link (za več podrobnosti glejte navodila naprave).

Odprta napa:

Če pritisnete gumb za približno 3 sekunde, ugasnete motor in aktivirate gibanje nape navzgor.

Zaprta napa:

Pri prvem pritisku se napa spusti, pri drugem pritisku se napa ustavi. To situacijo smo poimenovali kot odprta napa, tudi če ni dosegel končnega stikala za odpiranje, so vse funkcije omogočene. Ko je gibanje končano, se motor zažene s hitrostjo 2.
