The Belle Plus - Okap FABER - Bezpłatna instrukcja obsługi

Typ produktu	Okap kominkowy dekoracyjny
Marka	Faber
Model	The Belle Plus
Szerokość	60 cm
Głębokość	50 cm
Wysokość (kominka)	od 70 do 110 cm regulowana
Masa netto	12 kg
Zasilanie	220-240 V / 50-60 Hz
Moc silnika	200 W
Oświetlenie	2 x LED 3 W
Sterowanie	Panel dotykowy
Prędkość wyciągu	3 poziomy + intensywny
Maksymalny przepływ powietrza	650 m³/h
Maksymalny poziom hałasu	58 dB(A)
Filtr tłuszczowy	Aluminiowy, zmywalny w zmywarce
Filtr węglowy	Opcjonalny, wymiana co 3-6 miesięcy
Wylot powietrza	Średnica 150 mm (odprowadzanie lub recyrkulacja)
Funkcje specjalne	Timer, pilot, wskaźnik nasycenia filtra
Materiał	Stal nierdzewna i hartowane szkło
Montaż	Na ścianę, uchwyt w zestawie
Czyszczenie	Filtr tłuszczowy w zmywarce, powierzchnia miękką ściereczką
Bezpieczeństwo	Automatyczne wyłączenie bezpieczeństwa (opcjonalne)
Części zamienne	Dostępne za pośrednictwem serwisu Faber
Naprawialność	Wskaźnik naprawialności: 7,5/10
Gwarancja	2 lata

Często zadawane pytania - The Belle Plus FABER

Jak wyczyścić filtr tłuszczowy w okapie Faber The Belle Plus?

Aluminiowy filtr tłuszczowy można myć w zmywarce w niskiej temperaturze lub ręcznie w gorącej wodzie z detergentem. Przed ponownym założeniem należy go całkowicie wysuszyć.

Jaka jest zalecana wysokość montażu okapu?

Zamontuj okap między 65 a 75 cm nad płytą elektryczną i między 75 a 85 cm nad płytą gazową.

Jak wymienić filtr węglowy?

Filtr węglowy znajduje się za kratką. Odblokuj ją, wyjmij stary filtr i włóż nowy. Załóż kratkę. Należy go wymieniać co 3 do 6 miesięcy w zależności od użytkowania.

Okap hałasuje, czy to normalne?

Pewien poziom hałasu jest normalny: do 58 dB przy maksymalnej prędkości. Jeśli hałas jest nietypowy, sprawdź, czy filtr jest czysty i nic nie blokuje wylotu powietrza.

Jak używać pilota?

Pilot na podczerwień umożliwia sterowanie prędkościami, oświetleniem i timerem. Skieruj go w stronę odbiornika na okapie. Maksymalny zasięg: 5 metrów.

Czy mogę używać okapu w trybie recyrkulacji?

Tak, okap może być używany w trybie recyrkulacji z filtrem węglowym (opcjonalnym). Nie jest wymagany zewnętrzny przewód.

Jak ustawić timer?

Naciśnij przycisk Timer: okap wyłączy się automatycznie po 15 minutach. Możesz wydłużyć czas do 60 minut, naciskając kilkakrotnie.

Jakie jest zużycie prądu w trybie czuwania?

Zużycie w trybie czuwania wynosi mniej niż 1 W, zgodnie z wymogami ekologicznymi.

Jak zresetować wskaźnik nasycenia filtra?

Wskaźnik miga po 30 godzinach użytkowania. Aby zresetować, przytrzymaj przycisk Prędkość przez 5 sekund, aż dioda zgaśnie.

Gdzie znaleźć części zamienne do mojego okapu?

Skontaktuj się z serwisem Faber lub sprawdź instrukcję online w poszukiwaniu numerów części. Filtry, żarówki i piloty są dostępne u autoryzowanych sprzedawców.

INSTRUKCJA OBSŁUGI The Belle Plus FABER

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

⚠️ Podłączenie kabli powinno być wykonane przez wykwalifikowanego technika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenną a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość

niż wspomniana, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej wewnątrz okapu.
• Wyłączniki sekcyjne należy zainstalować w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń Klasy I, sprawdzić czy domowa sieć zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu kominowego rurą o średnicy co najmniej 120 mm. Przebieg rury odprowadzającej dymy powinien być jak najkrótszy.
• Należy przestrzegać wszystkich przepisów regulujących kwestię odprowadzania powietrza.
• Nie podłączać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w po-

mieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dymów z okapu do wnętrza pomieszczenia.

- Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalinowych zasilanych gazem lub innymi paliwami.

- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego.

- Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w łatwo dostępnym miejscu.

- W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów miejscowych dotyczących odprowadzania dymów.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu, usunąć folię ochronną.

- Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego okapu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

- Nie patrzeć na nie bezpośrednio

przez przyrządy optyczne (lornetka, szkło powiększające...).

- Nie flambirować potraw pod okapem: może to być przyczyną pożaru.

- Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub z niedostatecznym doświadczeniem i wiedzą na temat jego działania, pod warunkiem że są nieustannie nadzorowane i zostały poinstruowane w kwestii bezpiecznej obsługi urządzenia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na temat jego działania, chyba że zostały poinstruowane i są

nieustannie nadzorowane.

Osiągalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

• Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.
• Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które odprowadzają wyłącznie powietrze obecne w pomieszczeniu).

Ten symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

dzie miasta, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

Deklaracja Zgodności

Producent deklaruje, że omawiane urządzenie z funkcją radiową K-Link+WIFI jest zgodne z Dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE można znaleźć pod następującym adresem internetowym, wyszukując według kodu produktu:

Kod ten znajduje się na etykiecie umieszczonej wewnątrz produktu.

Pasma częstotliwości	Maksymalna przesyłana moc
2,4 GHz	maks. 100 mW
5 GHz	maks. 100 mW

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest on przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bokach.

Nie zostawiać frytkownic bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

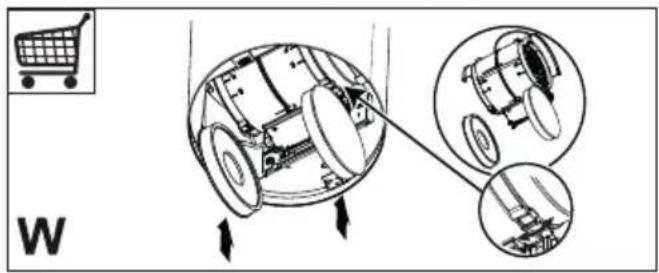

Filtra węglowego nie można myć ani regenerować, lecz trzeba go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej, jeśli jest używany bardzo intensywnie (W).

- Filtry przeciwtłuszczowe należy czyścić co 2 miesiące użytkowania lub częściej, jeżeli są używane bardzo intensywnie. Można je myć w zmywarce do naczyń (Z).

• Czyścić okap wilgotną ściereczką i neutralnym płynem do mycia.
• Unikać używania alkoholu lub produktów na bazie silikonu do czyszczenia wewnętrznej i zewnętrznej części okapu kuchennego.

4. POLECENIA

Przycisk	Funkcja	LED
T1	Włącza/Wyłącza silnik z pierwszą prędkością.	Stała
	Okap otwarty:Przytrzymanie wciśniętego przycisku przez około 3 sekundy spowoduje wyłączenie silnika i uruchomi ruch podnoszenia okapu.	-
	Okap zamknięty:Przy pierwszym wciśnięciu, okap obniża się, przy drugim zatrzymuje. Taki stan jest interpretowany jako okap otwarty, nawet jeśli nie osiągnął limitu wyłącznika krańcowego otwarcia, wszystkie funkcje są włączone. Po zakończeniu ruchu silnik uruchamia się na 2. prędkości.	-
	Usuwanie parowania K-LinkDługie wciśnięcie, gdy wszystkie urządzenia są wyłączone (Silnik + Oświetlenie):rozpoczyna się procedura kasowania wszystkich urządzeń kompatybilnych z K-Link, które wcześniej były sparowane z funkcją Parowania K-Link.	Po pomyślnym zakończeniu procedury, LED T1 i T2 migną 5 razy.
T2	Włączyć silnik na drugiej prędkości.	Stała
	Długie wciśnięcie:Aktywuje/Dezaktywuje alarm Filtrów Węglowych.Uwaga: operację należy wykonywać wyłącznie z włączonym oświetleniem (silnik wyłączony).	Wszystkie LED migną 2 razy:alarm aktywny.Wszystkie LED migną 1 raz:alarm nieaktywny.
T3	Włącza silnik z trzecią prędkością. Stała
	Długie wciśnięcie:włącza silnik z prędkościąIntensywną.Prędkość ta jest na czas i trwa 6 minut. Po upływie takiego czasu, system automatycznie powraca do wcześniej wybranej prędkości. Jeżeli zostanie uaktywniona gdy silnik jest wyłączony, po upływie ustawionego czasu następuje przejście do trybu OFF.	Migająca
	Długie wciśnięcie, gdy wszystkie urządzenia są wyłączone (Silnik + Oświetlenie): następujereset alarmu nasycenia Filtrów.	Wszystkie LED migną 3 razy.
	Wskazujealarm nasycenia FiltrówPrzeciwtłuszczowych Metalowych i ko-nieczność ich umycia. Alarm włącza się po 100 godzinach rzeczywistej pracy okapu.	LED T2 i T3 włączone na sta-ye z wyłączonym okapem.
	Sygnalizujealarm nasycenia FiltrPrzeciwzapachowego Węglowego. Alarm włącza się po 200 godzinach rzeczywistej pracy okapu.	LED T2 i T3 migają z wyłączonym okapem.
T4	Tryb AUTOWłącza/wyłącza automatyczny tryb działania.Po każdym wciśnięciu innych przycisków, tryb AUTO dezaktywuje się.Tryb AUTO włącza się po wciśnięciu przycisku lub zaakceptowaniuSparowanej Płyty Indukcyjnej.Prędkość okapu zostanie ustawiona automatycznie za pomocą najwyższego poziomu mocy w strefach płyty kuchennej. Jeżeli nastąpi żądanie prędkości Intensywnej i trwa ono dłużej niż 6 minut, okap powróci na 30 sekund do prędkości 3, a następnie przywróci prędkość Intensywną.Po wyłączeniu płyty indukcyjnej przez 5 sekund jest utrzymywana ostatnia uaktywniona prędkość, a następnie prędkość 1, przez 15 minut. Po upływie 15 minut silnik zostaje wyłączony. Stan oswietlenia nie ulega zmianie.	Włączona stale:aktywny tryb AUTO.Wyłączona:tryb AUTO tymczasowo nie-aktywny.
	Parowanie K-LinkPrzed rozpoczęciem procedury postępować zgodnie ze wskazówkami zawartymi w instrukcjach urządzeń do sparowania.Długie wciśnięcie, gdy wszystkie urządzenia są wyłączone (Silnik + Oświetlenie): rozpoczyna się procedura parowania okapu z urządzeniami kompatybilnymi z K-Link (płyta indukcyjna lub pilot zdalnego sterowania). Można sparować do 3 płyt indukcyjnych i tylko jednego pilota. Informacje na temat czynności do wykonania na urządzeniach wskazano w ich instrukcjach obsługi.Procedura parowania trwa 2 minuty. Jeśli w tym czasie nie zostanie rozpoznane żadne urządzenie, należy sprawdzić, czy uaktywniono procedurę parowania na danych urządzeniach. Możliwe jest również, że została osiągnięta maksymalna liczba możliwych do sparowania urządzeń.	LED T1 i T2 migają: procedura parowania w toku.Po pomyślnym zakończeniu procedury, LED T1 i T2 włączą się na 2 sekundy.
T5	Krótkie wciśnięcie: oświetlenie uaktywnia się zamiennie: z dużą intensywnością, średnią intensywnością (jeśli obecna), wyłączone.Jeśli do okapu jest podłączona płyta indukcyjna, gdy jest on wyłączony, jak tylko zostanie wyłączona płyta, oświetlenie okapu zapali się z maksymalną intensywnością.	-
	Długie wciśnięcie (co najmniej 3 sekundy): oświetlenie działa naprzemiennie, zmieniając 5 odcieni kolorystycznych (jeśli jest obecna funkcja dynamicznej bieli).	-
Zalecana kolejność parowania urządzeń:1 - Tryb K-Link (patrz instrukcja obsługi pilota zdalnego sterowania)2 - Parowanie K-Link (Patrz instrukcja obsługi okapu)3 - Parowanie Pilota zdalnego sterowania-Okapu (Patrz instrukcja obsługi pilota zdalnego sterowania)4 - Parowanie K-Link (Patrz instrukcja obsługi okapu)5 - Parowanie Płyty-Okapu (Patrz instrukcja obsługi płyty indukcyjnej)

5. OŚWIETLENIE

- W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").

- Żarówki należące do grupy ryzyka 1 zgodnie z IEC/EN62471 w odległości 20 cm oraz nie należące do grupy ryzyka zgodnie z IEC/EN62471 w odległości 30 cm.

6. PILOT ZDALNEGO STEROWANIA

• Omawiane urządzenie może być zarządzane za pomocą pilota zdalnego sterowania.
• OSTRZEŻENIE: pierwszą czynnością do wykonania na pilocie zdalnego sterowania jest włączenie trybu K-Link (więcej informacji na ten temat znajduje się w instrukcji obsługi urządzenia).

Okap otwarty:

Przytrzymanie wciśniętego przycisku przez około 3 sekundy spowoduje wyłączenie silnika i uruchomi ruch podnoszenia okapu.

Okap zamknięty:

Przy pierwszym wciśnięciu, okap obniża się, przy drugim zatrzymuje. Taki stan jest interpretowany jako okap otwarty, nawet jeśli nie osiągnął limitu wyłącznika krańcowego otwarcia, wszystkie funkcje są włączone. Po zakończeniu ruchu silnik uruchamia się na 2. prędkości.

SI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
