Type d'appareil	Ordinateur
Conformité FCC	Classe B numérique
Normes de sécurité	Conforme aux règles FCC partie 15
Interférences radio	Peut générer et utiliser des fréquences radio
Compatibilité électromagnétique	Respecte les limites d'émission pour usage résidentiel
Alimentation	Non précisé
Connectivité	Non précisé
Installation	Respecter la notice d'installation avant raccordement
Précautions d'usage	Éviter interférences en éloignant antennes et récepteurs
Modifications	Non autorisées sans accord, sinon garantie annulée
Conditions d'utilisation	Ne doit pas causer d'interférences nuisibles
Acceptation des interférences	Doit accepter toute interférence reçue
Numéro de pièce	G52-76151X4
Année de conformité	1996
Marquage CE	Présent

FOIRE AUX QUESTIONS - NF725-C35 MSI

Comment installer le pilote de la carte mère MSI NF725-C35 ?

Vous pouvez télécharger le dernier pilote depuis le site officiel de MSI. Une fois le fichier téléchargé, décompressez-le et exécutez le programme d'installation. Suivez les instructions à l'écran pour compléter l'installation.

Que faire si l'ordinateur ne s'allume pas après l'installation de la carte mère ?

Vérifiez que tous les câbles sont correctement connectés, y compris l'alimentation et les câbles du boîtier. Assurez-vous également que la RAM et le processeur sont bien installés. Si le problème persiste, testez avec une autre alimentation.

Comment accéder au BIOS de la carte mère MSI NF725-C35 ?

Pour accéder au BIOS, redémarrez votre ordinateur et appuyez sur la touche 'Suppr' ou 'F2' dès que le logo MSI apparaît à l'écran. Cela vous permettra d'entrer dans le menu du BIOS.

Les ports USB ne fonctionnent pas, que faire ?

Vérifiez si les pilotes USB sont correctement installés. Vous pouvez le faire via le Gestionnaire de périphériques sur Windows. Si les pilotes sont à jour et que les ports ne fonctionnent toujours pas, essayez de réinitialiser le BIOS aux paramètres par défaut.

Comment mettre à jour le BIOS de la carte mère MSI NF725-C35 ?

Téléchargez la dernière version du BIOS depuis le site de MSI. Copiez le fichier sur une clé USB, démarrez l'ordinateur et accédez au BIOS. Utilisez l'option 'M-Flash' pour sélectionner le fichier et suivre les instructions à l'écran pour mettre à jour.

Quels sont les types de mémoire RAM supportés par la MSI NF725-C35 ?

La carte mère MSI NF725-C35 supporte la mémoire DDR2 jusqu'à 800 MHz. Assurez-vous que la RAM que vous achetez est compatible avec cette spécification.

Comment résoudre des problèmes de surchauffe avec la carte mère ?

Assurez-vous que le ventilateur du processeur fonctionne correctement et que le dissipateur thermique est bien en place. Vérifiez également que le boîtier est bien ventilé et nettoyez toute poussière accumulée dans les ventilateurs.

Puis-je utiliser des disques durs SATA avec la MSI NF725-C35 ?

Oui, la carte mère MSI NF725-C35 prend en charge les disques durs SATA. Assurez-vous de connecter les disques aux ports SATA appropriés sur la carte mère.

Que faire si l'ordinateur affiche un écran bleu lors du démarrage ?

L'écran bleu peut être causé par des problèmes matériels ou logiciels. Vérifiez la RAM et le disque dur pour des erreurs. Vous pouvez également démarrer en mode sans échec pour désinstaller les derniers pilotes ou mises à jour qui pourraient causer le problème.

Comment configurer le RAID sur la carte mère MSI NF725-C35 ?

Pour configurer le RAID, accédez au BIOS et activez l'option RAID dans les paramètres de stockage. Ensuite, suivez les instructions pour créer un nouvel ensemble RAID avec vos disques durs.

MODE D'EMPLOI NF725-C35 MSI

En tant qu'écologiste et afin de protégger l'environnement, MSI tient à rappeler ici...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et Electroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et Electroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapuerer certains produits en fin de vie. MSI prendra en compte cette exigence relative au return des produits en fin de vie au sein de la communauté Européenne. Par consécutif vous pouvez returner locally ces matériels dans les points de collecte.

PYCCKNI

KomnaHMa MS pndnHaMaet aknBhe deTbna no 3aunite Okpykaoue cpebl, noTOMYANHOHmNAEM BAM, qTo...

B COOTBETCTBNI C DIPKETNBOB EBPOENCKORO CoKa3 (EC) No pIeDTBaPueHINIO 3aqr3AHHNc OKpykaIoUe Cpebl NcOnbS0BAnHbIM 3eKTPnueHeckm I 3eKTPHOHbIM OOBpyDobAHMe (DIPKETNA WEEE 2002/96/EC), BctyNaoueB B cIny 13 ABYCTa 2005 rda, n3denn, oTHocraunec K 3eKTPnuEckom y 3eKTPHOHOMO OOBpyDobAHIO, He MOrT PACCMAATBaTcBAc KAK bSbTOBO MyCOP, NtO3MY pOno3BDQIDnIe BluIeNEpeVNCHEHNO 3eKTPHOHoro OOBpyDobAHIA 6bAhnbl pInnHMaBte erO dJe nepepa60TKn O okOHuaHN cPoka cnyk6bl. MSI 063yETcA c6bNDaBt Tpe6OBAHN o npIeM ynpOduKuI, npOahHNO nOd MapKO MSI h TeppinTopn EC, B nepepa60TKy oOkOHuaHN cPoka cnyk6bl. Bb MokeTe BEpHyb 3tN 3nDEHn B cEneauanImpoBAAHbBe nyhKTb npiMeA.

ESPANOL

IMeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIe

Overclocking Profile (OoBorLorKgFpRoPf)

Ie neu e aeng HBIOS 100000000000000000000000000000000000000000000000

Load Fail-Safe Defaults (当出现一次可能就重启或退出)

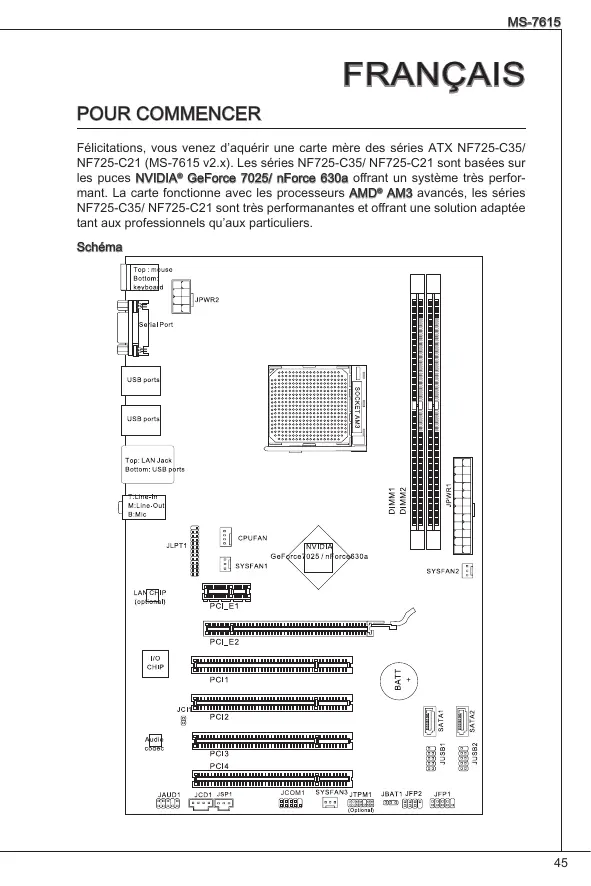

Félicitations, you venez d'aguirir une carte mère des séries ATX NF725-C35/ NF725-C21 (MS-7615 v2.x). Les séries NF725-C35/ NF725-C21 sont basées sur les puces NVIDIA® GeForce 7025 nForce 630a offrant un système très performant. La carte fonctionne avec les processeurs AMD® AM3 avances, les séries NF725-C35/ NF725-C21 sont trèsperformantes et offrant une solution adaptée tant aux professionnels qu'aux particuliers.

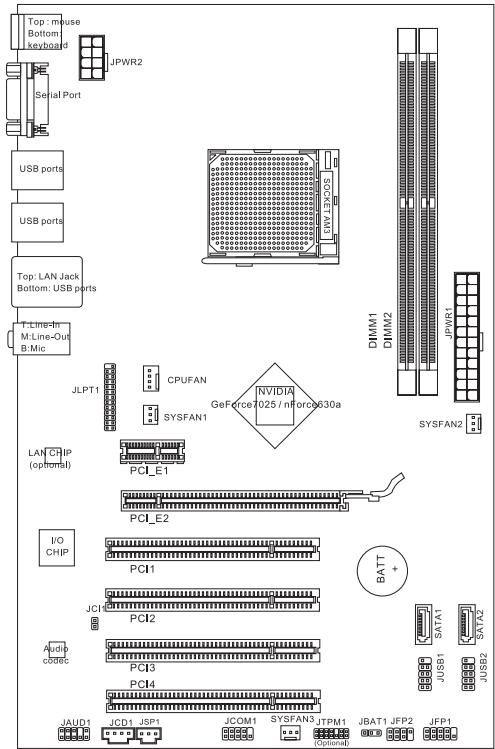

Scheme

SPECIFICATIONS

Proceseurs Supportés

Supporte AMD^® PhenomTM II, PhenomTM, AthlonTM II, AthlonTM et SempronTM proceseurs dans le paquet AM3

(Pour plus d'informations sur le CPU, veuillageur visiter

http://www.msi.com/index.php?func=cpuform2)

HyperTransport

Hyper Transport 2.0 supporte la vitesse jusqu'à 1GHz

Jeu de puces

Puces NVIDIA® GeForce7025 / nForce630a

Mémoire supportée

DDR3 1600/1066/800SDRAM(totalMax.8GB)
2 DDR3 DIMMs (240pin/ 1.5V)
*(Pour plus d'informations sur les composants compatibles, veuillez visitor http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E (pour NF725-C35)
Supporte LAN 10/ 100 Fast Ethernet par Realtek® RTL8105E (pour NF725-C21)

Audio

Puces integrees par Realtek ALC887
Supporte 7.1 canaux audio out
Conforme aux specifications Azalia 1.0

SATA

2 ports SATA 3Gb/s

Connecteurs

Panneau arrête

• 1 port souris PS/2
• 1 port clavier PS/2
• 1 port serial
• 6 ports USB 2.0
• 1priselANjack
• 3 prises audio flexibles

Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur Chassis Intrusion
• 1 connecteur CD-In
• 1 connecteur S/PDIF-Out
• 1 connecteur audio avant
• 1 connecteur TPM (en option)
• 1 connecteur de port serial
• 1 connecteur de port parallele
• 1 connecteur d'alimentation du ventilateur de CPU
• 2 connecteurs d'alimentation du ventilateur de système

Emplacements

1 emplacement PCIE x16
1 emplacement PCIE x1
4 emplacements PCI, supportent l'Interface bus PCI 3.3V/5V

Dimension

ATX (30.5cm× 19.0cm)

Montage

6 trous demontage

Si vous désírez acheter des accessoires et vous avez besoin de numéro des pieces, vous pouvez chercher sur la page website et tracer les détails sur notre adresse ci-dessous

http://www.msi.com/index.php

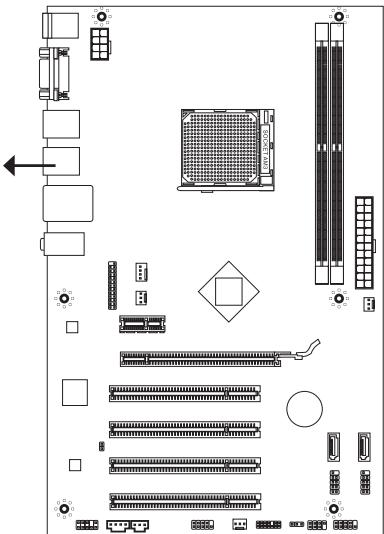

TROUS TARAUDÉS

Quand vous installez la carte mère, il faut déposer la carte dans le châssis enonne position. La situation des troughs taraudés sont montré dans la figure cidessois.

Face vers l'arrière, position pour la protege Entre/Sortie du chassin.

Trous taraudés

Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le chassin et puis de fixer la carte à travers les trouss taraudés sur le support.

IMPORTANT

• Pour prévenir les endommages à la carte mère, il est interdirit demettre toutes sorte de contact entre le circuit et le chassis ou de mettre un support inutilie sur le chassis.
• Veilquez you assurer qu'il n' y a pas de composant en métal mis dans la carte ou le chassi qui entraînerait un court circuit à la carte mère.

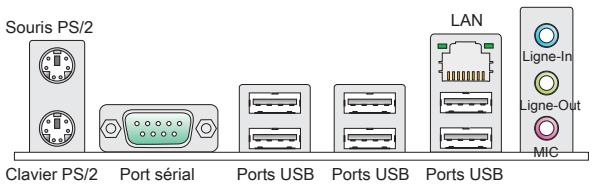

PANNEAU ARRIÈRE

Le panneau arrête dispose les connecteurs suivants :

INSTALLATION DU MATÉRIEL

Ce chapitre vous indique comment installer le CPU, les modules de mémoire, les carte d'extension et commentinstaller les cavaliers sur la carte. Il explique également comme connecter les périhériques tels que la souris, le clavier, etc. Lors de l'installation du matériel, veuillez suivre les instructions de montage pour éviter d'endommager quoi que ce soit.

Installation du CPU et le ventilateur pour AM3

Quand vous installez votre CPU, assurez-vous que le CPU possède d'un système de refroidissement pour prévenir le surchauffe. Néanmoins, n'oulibez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

Suive les étapes ci-dessous pour installer le CPU et le ventilateur correctement. Une mauvaise installation peut endommager votre CPU et carte mère.

1. Tirez le levier de côte de la douille. Assurez-vous de le lever jusqu'à 90-degrés.
2. Cherchez la flèche d'or du CPU. Elle doit désigner comme montré dans le photot. Le CPU ne s'y installe que dans le position correcte.
3. Si le CPU est correctement installé, les pins sont complètement intégrés dans la douille et ils sont invisibles. Veuiliez notes que toute fausse installation peut endommager en permanence votre carte mère.
4. Appuyez sur le CPU fermement dans la douille et fermé le levier. Que ne le CPU a une tendance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mecanisme de détention. Crochez un côte du clip d'abord.
6. Puis appuyez sur l'autre cotoé du clip pour fixer le ventilateur sur le haut du mécanisme de réten tion. Installez le levier de fixe et leveze-le.
7. Fixez le levier.
8. Attachez le cable du ventilateur du CPU au connecteur du ventilateur de CPU à la carte mère.

IMPORTANT

• Les photos de carte mère montré dans cette partie ne sont que pour une démonstration de l'installation du ventilateur pour Socket AM3 CPUs. L'apparance de votre carte mère peut varier selon le modele que vous achetez.
• Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un oeil sur vos doigs, parce qu'une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immidiatement.

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et qu'il n'est convenable que dans la correcte orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis pousse-se-à-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profundément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne opuvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.
3. Les clips en plastique situés de chaque côté du slot DIMM se ferment automatiquement.

IMPORTANT

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• Au mode Dual-Channel, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
• Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez als alimentation d'énergie dans le connecteur.

Connecteur d'alimentation ATX 8-pin : JPWR2

Ce connecteur d'alimentation de 12V sert à alimenter le CPU.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

Connecteur Squirrel ATA : SATA1/ 2

Ce connecteur est un port d'Interface de haute vitesse Sérique ATA. Chaque connecteur peut se connecter à un dispositif Sérique ATA.

IMPORTANT

Veuiliez ne pas tordre le cable Sérial ATA à 90-degrés. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur: CUPFAN, SYSFAN1~3

Les connecteurs d'alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du cable, assurez-vous que le fil soit posit et connecté au +12V; le cable noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous doivent utiliser un ventilateur ayant ces caractéristiques si bous poulez contrôler le ventilateur du CPU.

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert a connector l'Interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmissionnummerique audio.

Connecteur CD-In : JCD1

Ce connecteur est fournit pour un audio externe d'entrée.

Connecteur Audio Panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

Connecteur USB avant: JUSB1/ JUSB2

Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDD,amera numérique, lecteur MP3, imprimants modems et etc.

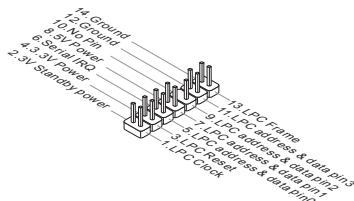

Connecteur de Module TPM: JTPM1 (en option)

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référez au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

Connecteur chassis Intrusion : JCI1

Ce connecteur est connecté à un cable chassinis Instrusion switch. Si le chassinis est ouvert, l'interrupteur en informera le système, qui enregistra ce statut et affichaera un écran d'alerte. Pour effacer ce message d'alerte, vous doivent entrer dans le BIOS et désactiver le record.

Connecteurs Panneau avant: JFP1, JFP2

These connectors are pour des connexion electriques aux cummutateurs et LEDs. Le JFP1 est compatible ave Intel® Front Panel I/O Connectivity Design Guide.

Connecteur de port Sénéral : JCOM1

Le port serial est un port de communication de haute vitesse de 16550A qui envoie /reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique serial.

Connecteur de port parallele : JLPT1

Ce connecteur soit conneter un support de port parallele optionnel. Le port parallele est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

Cavalier d'effacement CMOS : JBAT1

Le CMOS RAM intégré reckoit une alimentation d'une batterie exter quiper met de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amcorcer OS chaque fois qu'il soit allumé. Si vous voulez effacer la configuration du système, règlez le cavalier pour effacer les données.

Conserver les données

Effacer les données

IMPORTANT

Vous pouce effacer le CMOS en positonnant les 2-3 pin lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2 pin. Evitezurtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

Emplacement PCI Express

L'emplacement PCIE supporte la carte d'extension d'Interface PCIE interface.

L'emplacement PCIE x16

L'emplacement PCIE x1

Emplacement PCI

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autre cartes ajoutees qui sont compatibles avec les specifications de PCI.

IMPORTANT

Lorsque vous ajoutez ou retireez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lizez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les péripériques peuvent émettre des signaux d'interruption au microproceseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Ordre Emplacement	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#
PCI 3	A#	B#	C#	D#
PCI 4	D#	A#	B#	C#

RéGLAGE BIOS

Lorsque le PC est demarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur < DEL> pour acceder au Setup (Réglage).

(Appuyez sur DEL pour acceder au SETUP)

Si le message disparait avant que vous n'ayez appuyé sur la touche, redémarré le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémulantément la combinaison des touches , , and .

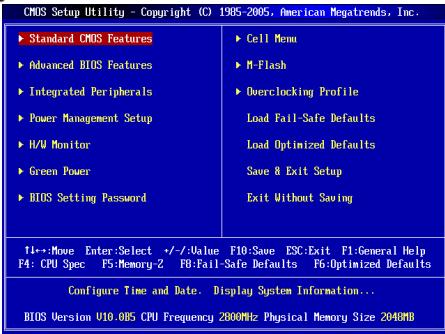

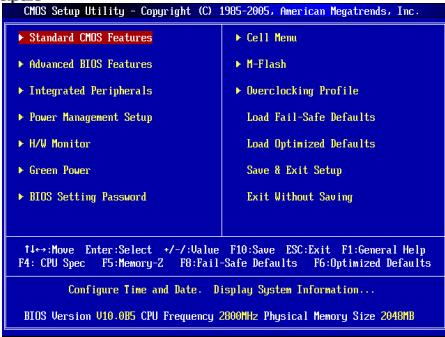

Page Principale

Standard CMOS Features

Utilisez ce menu pour parameter des éléments standards du BIOS tel que l'heure, la date etc..

Utilise ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifique vos réglages des périhériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifique vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entree montre les statuts du CPU, du ventilateur, et de I'alarme du systeme.

Green Power

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passer pour le BIOS.

Cell Menu

Utilissez ce menu pour spécifique leur configuration pour le contrôleur de fréquence/ voltage.

M-Flash

Utiliser ce menu pour litre / flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement).

Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour BIOS.

Load Fail-Safe Defaults

Utilissez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

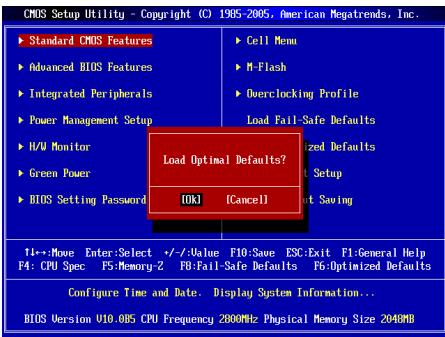

Load Optimized Defaults

Utilissez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pouronneille performance operation.

Save & Exit Setup

Réglage d'enregistrer les modifications à CMOS et de quitter.

Exit Without Saving

Réglage d'abandonner les modifications et de quitter.

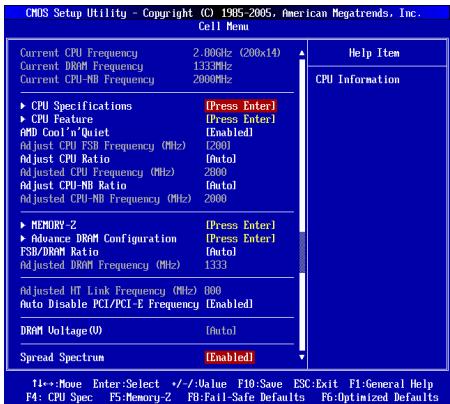

Cell Menu

Il montre la fréquence actuelle de CPU/ Mémoire. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre l'information du CPU instalé.

Appuyez sur pour entrer dans le sous-menu, qui montre les technologies supportées par le CPU installé.

CPU Feature

Appuyez sur pour entrer dans le sous-menu.

AMD Cool'n'Quiet

Cette Technologie Cool'nQuiet peut effectivement et dynapiquement diminuier la vitesse du CPU et la consommation d'alimentation.

SVM Support

Cet article vous permet d'activer/ désactiver SVM.

AMD Cool'n'Quiet

Cette Technologie Cool'Quiet peut effectivement et dynapinique diminuier la vitesse du CPU et la consommation d'alimentation.

IMPORTANT

Afin d'assurer que la fonction Cool'nQuiet est activée et qu'elle marchera correctement il'est nécessaire de confirmer doublement que:

• Fonctionnez les réglages du BIOS,chosissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet,mettez celui-la en 'Enabled'.
• Entrez dans Windows, choisissez [Start]-> [Settings]-> [Control Panel]-> [Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes.

Cet article vous permet d'ajuster la fréquence du FSB du CPU (en MHz).

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplier d'horloge du CPU (ratio). Il est disponible seulement when the processeur supporte la fonction.

Il montre la fréquence ajustée du CPU (FSB x Ratio). Lecture uniquement.

Adjust CPU-NB Ratio

Cet article sera aajuster le multiplier d'horloge de CPU-NB (ratio).

Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1~2 Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire supportée.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Ce domaine possède la capacité de détecteur automatiquement le DRAM timing lorsqu'il est mis en [Auto].

1T/2T Memory Timing

Lorsque le DRAM Timing Mode est mise en [Manual], ce domaine est ajustable. Cet article contrôle le taux d'ordre de SDRAM. La selection en [1T] fait fonctionner en taux de 1 cycle d'horloge au contrôleur du signaux du DRAM. La selection en [2T] fait fonctionner en taux de 2 cycles d'horloge au contrôleur du signaux du DRAM.

DCT Unganged Mode

Cette fonction sert à intégrer deux 64-bit DCTs dans un interface de 128-bit.

FSB/DRAM Ratio

Cet article vous permet d'ajuster le ratio du FSB à la mémoire.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

Auto Disable PCI/PCI-E Frequency

Lorsque mis en [Enabled], le système etéindra les horloges des fentes vides de PCI pour réduire au minimum l'interface electromagnétique (EMI).

DRAM Voltage (V)

Ces articles servent à ajuster le voltage de la mémoire.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrèmes (spikes) créé des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impûlations pour que les spikes des impulsions sont réduits au courbes plus plates.

IMPORTANT

• Si vous n'avez pas de problème d'EMI, laissez l'options sur [Disable], ici vous permet d'avoir une stabilité du système et des performances optimes. Dans le cas contraire,CHOISSES Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuilliez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous étés en train d'overlocker parce que même un battement léger peut causeur un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs de défaut fournites par la manufacture de carte pour une performance stable.

DEUTSCH

EINLEITUNG

Press DEL to enter SETUP (Haxmite DEL dans Bxoda b SETUP)

EcnI Jx He yCnEn HaxaBHeo6xOdmyKnaBn7y IaB XoDa B MeHO hAstpoyn, nepe3arpz3nte CnCTemy n nonpo6ynte eue paz. Ia nepe3arp2ykn BocnoNb3yTeB KhoNkOReSET nIu OndHOBpEmHo HaoXmTe KlaBnUe , n.

Main Page

Standard CMOS Features (CTaHapThbIe FyHKm CMOS)

3TOMeHNOI0BONJETYcHbOHTb OCHOBHHe NapAMETpI KOHNfpyaunn CImCTEmbl (dAty, BPmEaTn.T.).
