Intitulé	Description
Type de produit	Carte mère ATX
Chipset	AMD 870
Socket	AM3
Support de mémoire	DDR3
Nombre de slots mémoire	4 slots
Capacité mémoire maximale	32 Go
Fréquence mémoire supportée	800/1066/1333/1600 MHz
Ports SATA	6 ports SATA 3.0 Gb/s
Ports USB	USB 2.0 et USB 3.0
Slots d'extension	1 x PCI Express x16, 2 x PCI Express x1, 2 x PCI
Audio intégré	Realtek ALC892
Utilisation	Conçue pour les systèmes de jeu et de bureautique
Maintenance et réparation	Vérification régulière des connexions et mise à jour du BIOS
Sécurité	Protection contre les surtensions et les courts-circuits
Informations générales	Compatible avec les processeurs AMD Phenom II, Athlon II et Sempron

FOIRE AUX QUESTIONS - 870-G45 MSI

Comment installer les pilotes pour la carte mère MSI 870-G45 ?

Vous pouvez télécharger les pilotes les plus récents sur le site officiel de MSI. Assurez-vous de sélectionner le bon modèle et le bon système d'exploitation lors du téléchargement. Une fois téléchargés, exécutez les fichiers et suivez les instructions à l'écran.

La carte mère ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement connectée et fonctionne. Assurez-vous que tous les câbles sont bien branchés et que la carte mère est correctement installée dans le boîtier. Si le problème persiste, testez avec une autre alimentation.

Comment réinitialiser le BIOS de la MSI 870-G45 ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, débranchez-le, puis retirez la pile de la carte mère pendant quelques minutes. Remettez la pile en place et rebranchez l'ordinateur. Vous pouvez également utiliser le jumper de réinitialisation du BIOS si disponible.

Quels types de mémoire RAM sont compatibles avec la MSI 870-G45 ?

La MSI 870-G45 prend en charge la mémoire DDR3. Assurez-vous que la RAM que vous achetez est de type DDR3 et vérifiez la capacité maximale supportée par la carte mère, qui est généralement de 16 Go.

Comment mettre à jour le BIOS de la carte mère ?

Visitez le site officiel de MSI pour télécharger la dernière version du BIOS. Copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez au BIOS pour utiliser l'option de mise à jour du BIOS à partir de la clé USB.

Que faire si le système d'exploitation ne détecte pas le disque dur ?

Vérifiez les connexions SATA et l'alimentation du disque dur. Assurez-vous que le disque est bien configuré dans le BIOS. Si le problème persiste, testez le disque dur sur un autre ordinateur pour vérifier s'il fonctionne correctement.

Comment résoudre des problèmes de surchauffe avec la MSI 870-G45 ?

Assurez-vous que le ventilateur du processeur et les dissipateurs thermiques sont propres et fonctionnent correctement. Vérifiez également que le boîtier dispose d'une ventilation adéquate et envisagez d'ajouter des ventilateurs supplémentaires si nécessaire.

MODE D'EMPLOI 870-G45 MSI

En tant qu'écologiste et afin de protégier l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

Kompania MSI npednpnHMaet akTbIe deiCTBn no 3aunTe OkpykaHoue cpebl, nO3tOMy HAnOMHaem Bam, YTO....

B cootbetcbn C napeKtBuO EBponeckoro Co03a (EC) no npedeTbpaueHIO 3aqr3neHNO OKpykaUoSeI cpeIb IcnoIb3ObaHHbIM 3JeKtpuyeCKM IN 3JeKTPoHHbIM o6opydoBaHMe (DpeKtBa WEEE 2002/96/EC), BcTypaIoSeI B cnly 13 aBycta 2005 rOda, n3dEINRA, OTHOscAunCe K 3JeKtpuyeCKOMY n 3JeKTPoHHOMy o6opydoBaHIO, He moryt paccmatpmbatcKaK 6bITOBMy MycOp, PO3Tomy npOn3BOiTeN BblwepeucncEnHORO 3JeKtpoHHORO o6opydoBaHNA O6ra3aHbI npHNMaTb erO dI py nepeapobTKn IO OKOHauHm Cpoka cnjxkbI. MSI ob3ayetc4 co6nOaTb Tpe6oBaHNA NO npmeMy npOdykUn, npOdaHNo IOD mapKo MSHa Teppntopnn EC, B nepeapabokTu IO OKOHauHm Cpoka cnjxkbI. Bbl moKeTe BePhytB 3TN n3dEINBA CnepuaHInPobAHhble nyHKTb IpNeMa.

• AMD® Phenom™ II X4/ X3 et Athlon™ X4/ X3/ X2 processeurs dans le paquet AM3. (Pour plus d'information sur le CPU, veuillez visiter http://www.msi.com/index.php?func=cpuform2)

HyperTransport™ 3.0, supporte jusqu'à 5.2 GT/s

Jeu de puces

North Bridge: puce AMDRX780 South Bridge: puce AMD® SB710

Mémoire supportée

DDR3 1600^ (OC) / 1333 / 1066 / 800 SDRAM (total 16 GB Max) - 4 DDR3 DIMMs (240-pin/ 1.5V) ( OC= overclocking, pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

Supporte Gigabit LAN par AtherosOS® AR8131M

Puce intégrée par VIA VT1828S 8-canaux audio flexibles avec détection de prise Conforme à la Specification Azalia 1.0

1 port IDE par AMD® SB710 Supporte les modes Ultra DMA 66/100/133, les modes d'opération PIO et Bus Master

• 6 ports SATA 3Gb/s par AMD® SB710

SATA1~6 supportent le mode RAID 0/1/10 ou JBOD par AMD® SB710

Disquette

1 port de disquette Supporte 1 FDD avec 360 KB, 720 KB, 1.2 MB, 1.44 MB et 2.88 MB

Connecteurs

Panneau arrête

• 1 port clavier PS/2
• 1 port souris PS/2
• 1 port serial
• 6 ports USB 2.0
• 1 port LAN
• 6 ports audio flexibles

Connecteurs intégrés

• 3 connecteurs USB 2.0
• 1 connecteur S/PDIF-out
• 1 connecteur audio avant
• 1 connecteur Chassin Intrusion
• 1 connecteur CD-In
• 1 connecteur de Module TPM
• 1 interrupteur OC simple

Emplacements

1 emplacement PCI Express x16 (PCI_E2), supporte jusqu'à la vitesse PCI Express x16 1 emplacement PCI Express x16 (PCI_E3), supporte jusqu'à la vitesse PCI Express x4 1 emplacement PCI Express x1 3 emplacements PCI, supportent l'Interface bus PCI 3.3V/5V PCI

Dimension

ATX (21.0cm X 30.5 cm)

Montage

6 trous de montage

• Si vous désirez acheter des accessoires et vous avez besoin de numéros des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse http://www.msi.com/index.php

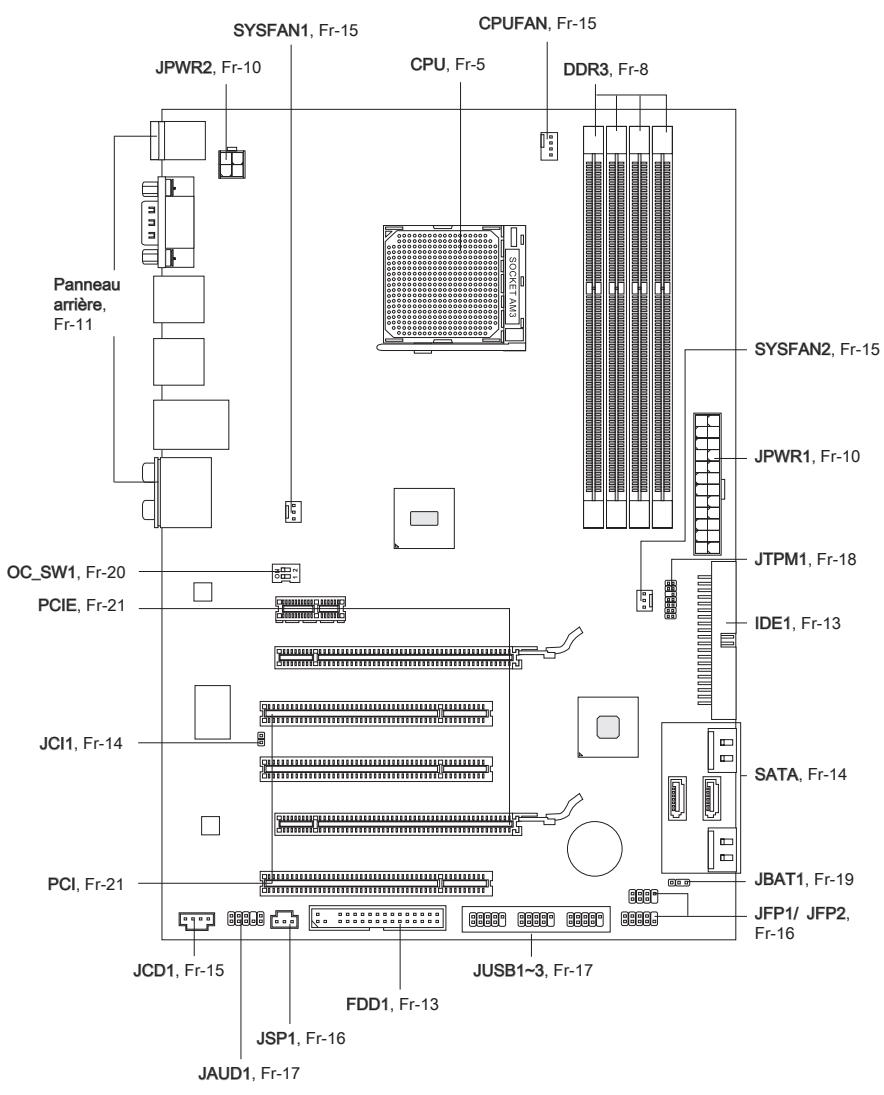

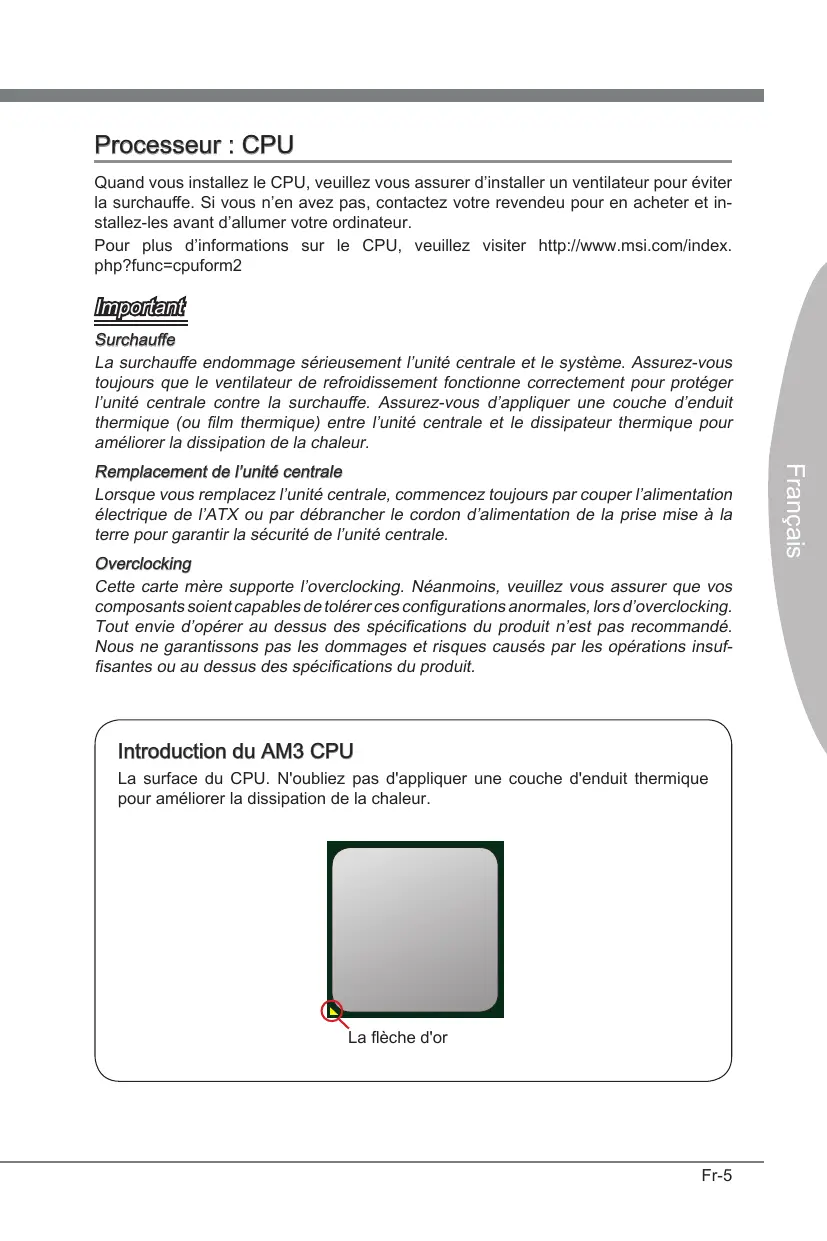

Processeur : CPU

Quand vous installez le CPU, veuillez vous assurer d'installer un ventilateur pour éviter la surchauffe. Si vous n'en avez pas, contactez votre revendeur pour en acheter et installez-les avant d'allumer votre ordinateur.

Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/index.php?func=cpuform2

Surchauffe

La surchauffe endommage sérieusement l'unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l'unité centrale contre la surchauffe. Assurez-vous d'appliquer une couche d'enduit thermique (ou film thermique) entre l'unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de l'unité centrale

Lorsque vous remplacez l'unité centrale, commencez toujours par couper l'alimentation électrique de l'ATX ou par débrancher le cordon d'alimentation de la prise mise à la terre pour garantir la sécurité de l'unité centrale.

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors d'overclocking. Tout envie d'opérer au-dessus des spécifications du produit n'est pas recommandé. Nous ne garantissons pas les dommages et risques causés par les opérations insuffisantes ou au-dessus des spécifications du produit.

Introduction du AM3 CPU

La surface du CPU. N'oubliez pas d'appliquer une couche d'enduit thermique pour améliorer la dissipation de la chaleur.

La flèche d'or

Installation du CPU et son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d'un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Néanmoins, n'oubliez pas d'appliquer une couche d'enduit thermique sur le CPU avant d'installer le ventilateur pour une meilleure dissipation de chaleur.

Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une faute d'installation peut endommager votre CPU et la carte mère.

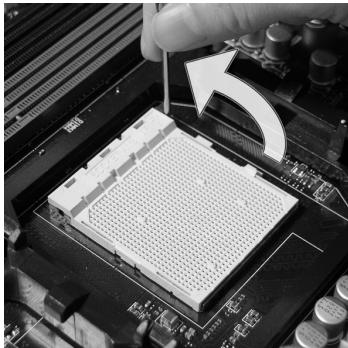

1. Enlevez le levier de côté de la douille et assurez-vous de lever le levier jusqu'à 90 degrés.

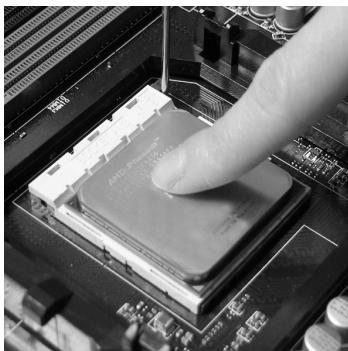

1. Si le CPU est correctement installé, les pins doivent s'intégrer complètement dans la douille et sont invisibles. Veuillez noter que toute violence ou une fausse installation peut endommager votre carte mère en permanence.

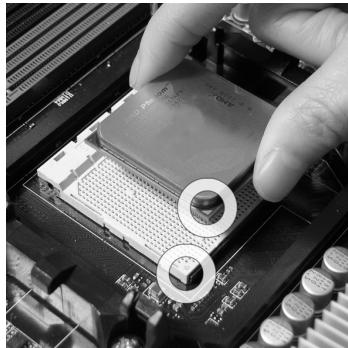

1. Trouvez la flèche d'or du CPU et mettez-la comme montré dans l'image. Le CPU ne s'installe que dans la position correcte.

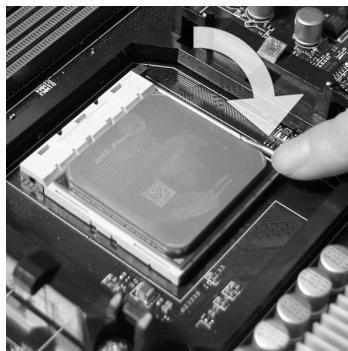

1. Appuyez sur le CPU fermement dans la douille et fermez le levier. Puisque le CPU a une tendance de bouger lors de la fermeture du levier, il faut fermer le levier en appuyant sur le CPU pour qu'il soit complètement et correctement installé dans la douille.

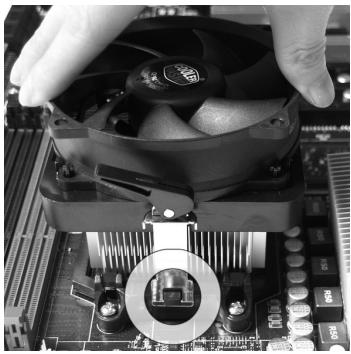

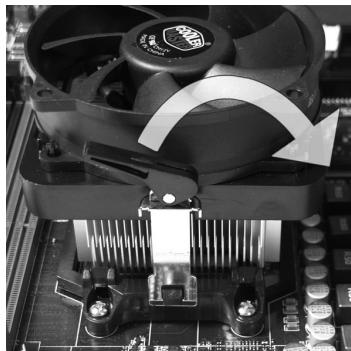

1. Déposez l'ensemble du ventilateur sur le mécanisme de détention. Accrochez un côté du clip d'abord.

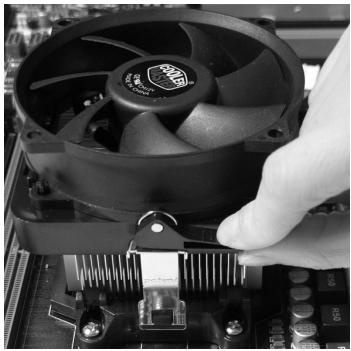

1. Fixez le levier.

1. Puis appuyez sur l'autre coté du clip pour fixer l'ensemble du ventilateur sur le mécanisme de détention. Localisez le levier de fixation et levez-le.

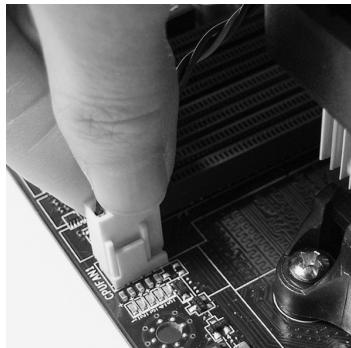

1. Attachez le câble du ventilateur de CPU au connecteur sur la carte mère.

Important

• Les photos de la carte mère montrées dans cette partie ne sont que pour une démonstration. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Quand vous déconnectez le Crochet de Sécurité du verrou fixé, il faut garder un œil sur vos doigts, parce qu’une fois le Crochet de Sécurité est déconnecté du verrou, le levier fixé jaillira immédiatement.

Mémoire

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport

DDR3 240-pin, 1.5V

Règles de population du mode double-canaux

Au mode double-canaux, les modules de mémoire peuvent transmettre et recevoir les données avec deux lignes bus de données simultanément. L'activation du mode double-canaux peut augmenter la performance. Les instructions suivantes expliquent les règles de population du mode Double-Canaux.

(2)

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• Au mode Dual-Channel, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans les slots DIMM de canaux différents.
• Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire dans le DIMM1.
• A cause du développement de la ressource du chipset, la densité du système sera détectée seulement jusqu'à 15+GB (non 16GB plein) quand chaque DIMM est installé avec un module de mémoire de 4GB.

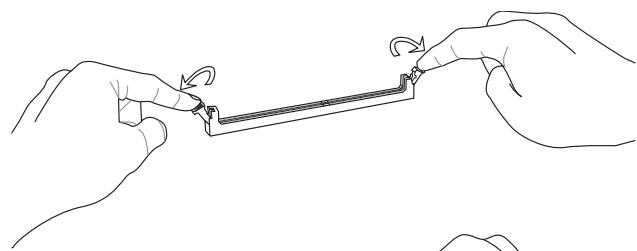

Installation des modules de mémoire

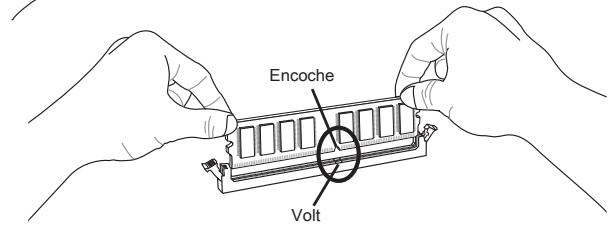

1. Le module de mémoire possède une seule encoche en son centre et ne s'adaptera que s'il est orienté de la manière convenable.

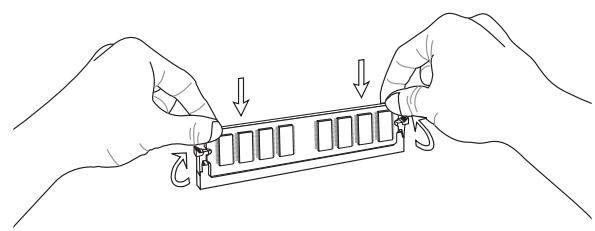

2. Insérez le module de mémoire à la verticale dans le slot du DIMM. Poussez-le ensuite jusqu'à l'extrémité de l’module de mémoire, soit profondément inséré dans le slot du DIMM. Les clips en plastique situés de chaque côté du module vont se fermer automatiquement.
3. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips du slot DIMM sur les côtés.

Important

Vous pourriez à peine voir l'extrémité dorée si le module de mémoire est correctement inséré dans le slot du DIMM.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d'alimentation est bien positionnée dans le bon sens et que les goupilles soient alignées. Enforcez alors la prise dans le connecteur.

Vous pouvez aussi utiliser une alimentation 20-pin selon vos besoins. Veuillez brancher votre alimentation d'énergie avec le pin 1 et le pin 13 si vous pouvez utiliser l'alimentation ATX 20-pin.

Connecteur d'alimentation ATX 4-pin : JPWR2

Ce connecteur sert à alimenter le CPU.

Important

• Veuillez vous assurer que tous les connecteurs sont connectés aux correctes alimentations ATX pour garantir une opération stable de la carte mère.

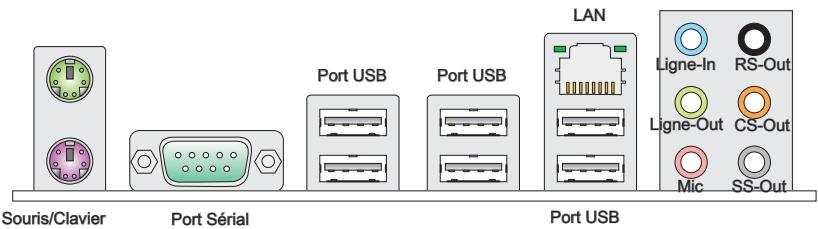

Souris/clavier

Le standard connecteur de souris/clavier DIN de PS/2® est pour une souris ou un clavier de PS/2®.

Ce connecteur de série est un port de communication de haute vitesse 16550A qui envoie/reçoit 16 bytes FIFOs. Vous pouvez y attacher une souris de série ou autres composants de série directement.

>Port USB

Le port USB (Universal Serial Bus) sert à brancher des périhériques USB tels que le clavier, la souris, ou d'autres périhériques compatibles USB.

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un câble de réseau.

LED	Couleur	LED Statut	Condition
Gauche	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillant et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné.
		Allumée	Un débit de 100 Mbits/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné.

Ports audio

Ces connecteurs audio servent pour les périphériques audio. Vous pouvez différencier la couleur des prises audio pour obtenir divers effets sonores.

Ligne-In (Bleu) - Ligne In est utilisée pour un appareil de CD externe, cassette ou d'autres périphériques. Ligne-Out (Vert) - Ligne Out est destiné aux haut-parleurs ou aux casques d'écoute. - Mic (Rose) - Mic est un connecteur pour les microphones. RS-Out (Noir) - Rear-Surround Out en mode de canal 4/5.1/7.1. CS-Out (Orange) - Center/ Subwoofer Out en mode de canal 5.1/ 7.1. SS-Out (Gris) - Side-Surround Out en mode de canal 7.1.

Connecteurs

Ce connecteur supporte le lecteur de disquette de 360 KB, 720 KB, 1.2 MB, 1.44 MB ou 2.88 MB.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Connecteur IDE : IDE1

Ce connecteur supporte les lecteurs de disque dur IDE, lecteurs optiques de disque et d'autres périphériques IDE.

Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Important

Si vous installez deux périphériques IDE sur le même câble, vous devez configurer les périphériques séparément en mode master / slave par les cavaliers de configuration. Référez-vous aux documentations des périphériques IDE offertes par votre vendeur pour les instructions de configuration des cavaliers.

Connecteur sérique ATA : SATA1~6

Ce connecteur est un port d'interface de série ATA haut débit. Chaque connecteur peut être relié à un appareil de série ATA.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Important

Veuillez ne pas plier le câble de série ATA. Autrement, des pertes de données pourraient se produire pendant la transmission.

Connecteur chassin intrusion : JCI1

Ce connecteur est connecté à un câble chassin intrusion switch. Si le chassin est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

Connecteur d'alimentation du ventilateur : CPUFAN, SYSFAN1, SYSFAN2

Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement du système avec +12V. Lors du branchement des fils aux connecteurs, faites toujours en sorte que le fil rouge soit le fil positif devant être relié au connecteur +12V ; et que le fil noir soit le fil de mise à la terre devant être relié au connecteur de mise à la terre GND. Si la carte mère est équipée d'un jeu de puces intégré pour moniteur de matériel de système, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale.

Important

• Veuillez vous référer aux ventilateurs de CPU recommendés sur le site officiel du processeur ou consulter votre revendeur pour un ventilateur de CPU approprié.
• CPUFAN supporte le contrôle de ventilateur. Vous pouvez installer l'unité Overclocking Center qui contrôle automatiquement la vitesse du ventilateur de CPU selon sa température actuelle.
• Le connecteur d'alimentation du ventilateur du CPU avec 3 ou 4 pins sont tous disponibles pour CPUFAN.

Connecteur cd-in : JCD1

Ce connecteur est fourni pour un audio externe d'entrée.

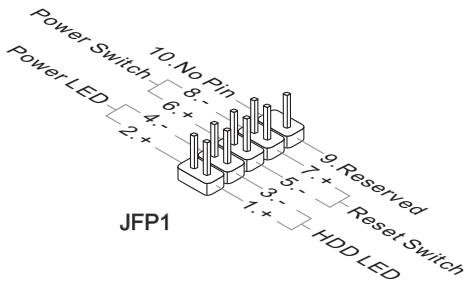

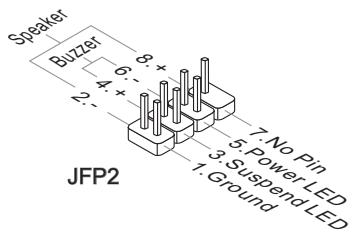

Connecteur panneau avant : JFP1, JFP2

Ce connecteur est fourni pour la connexion électrique aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

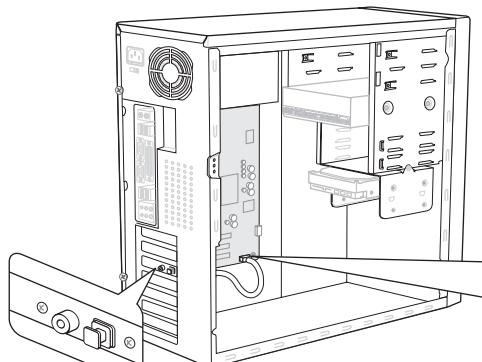

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

Le schéma de carte mère dans la figure n'est qu'à titre de référence. Support S/PDIF (en option)

Connecteur USB avant : JUSB1 / JUSB2 / JUSB3

Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®, il est idéal pour relier les périphériques d'interface USB à haut débit tels les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Support USB 2.0 (en option)

Important

Notez que les pins de VCC (Connexion virtuelle) et GND (terre) doivent être branchées correctement afin d'éviter tout dommage possible.

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

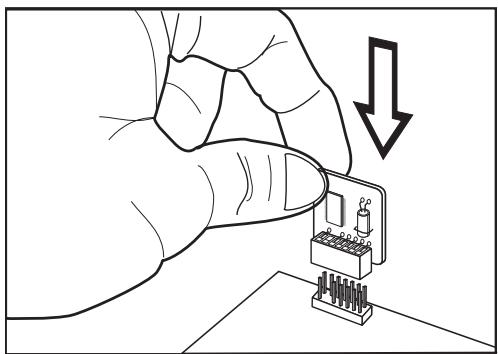

Connecteur du module TPM : JTPM1

Ce connecteur est relié au TPM (Trusted Platform Module) Module (en option). Veuillez vous référer au manuel de TPM plate-forme (en option) de sécurité pour plus de détails et d'utilisations.

Cavalier d'effacement CMOS : JBAT1

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les données.

JBAT1

Conserver les données

Effacer les données

Important

Voupez effacer le CMOS en raccourcissant 2-3 pins quand le système est éteint. Retournez ensuite en position 1-2 pins. Évitez d'effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.

Interrupteur

Cette carte mère vous fournit l'interrupteur suivant pour régler la fonction de l'ordinateur. Cette partie vous explique comment changer la fonction de votre carte mère via l'interrupteur.

Interrupteur OC simple : OC_SW1

Vous sous-pouvez overclocker le FSB pour augmenter la fréquence du processeur en changeant l'interrupteur. Suivez les instructions ci-dessous pour régler le FSB.

Défaut

Augmenter la vitesse du FSB de 10%

Augmenter la vitesse du FSB de 15%

Augmenter la vitesse du FSB de 20%

Important

• Veuillez vous assurer d'embrayer le système avant de régler l'interrupteur.
• L'overclocking du matériel peut entraîner une instability ou un fracas pendant le dé-marrage, et veuillez remettre l'interrupteur par défaut.

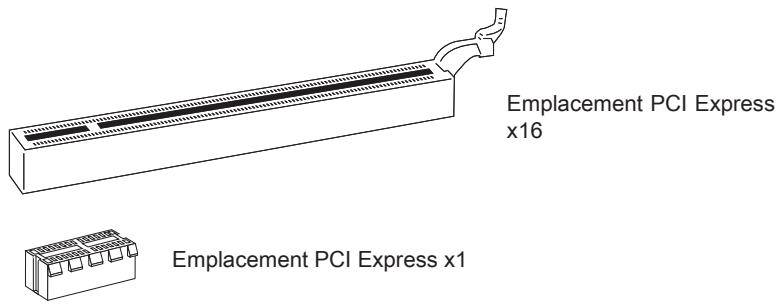

Emplacements

L'emplacement PCI Express supporte la carte d'extension d'Interface PCI Express.

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

	Ordre1	Ordre2	Ordre3	Ordre4
PCI Slot1	INT E#	INT F#	INT G#	INT H#
PCI Slot2	INT F#	INT G#	INT H#	INT E#
PCI Slot3	INT G#	INT H#	INT E#	INT F#

ATI CrossFireX™ est la plate-forme de produits de la performance ultimate Multi-GPU. L'alimentation game-dominating activée, la technologie ATI CrossFireX™ active deux processeurs graphiques discrétisés pour qu'ils fonctionnent ensemble pour améliorer la performance de votre système. La technologie ATI CrossFireX vous permet d'élargir les capacités de votre système graphique. Il vous permet d'escalader le cheval-vapeur de votre système graphique dont vous avez besoin, supportant deux cartes graphiques ATI Radeon™ HD, en le faisant le plate-forme de produits le plus évolutif. La carte mère peut détecter automatiquement le mode CrossFireX™ par le logiciel, donc vous n'êtes pas obligé d'activer le CrossFireX™ dans le BIOS vous-même. C'est les détails de l'installation du CrossFireX™ 2-voies.

1. Installez deux cartes graphiques ATI Radeon™ HD dans deux emplacements PCIE x16.

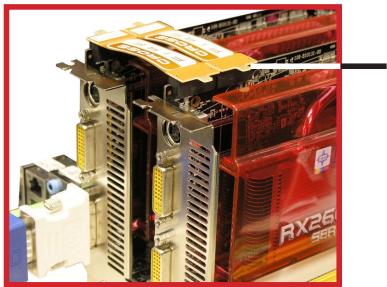

2. Avec deux cartes installées, il faut un cable de CrossFireX™ Video Link pour connecter les doigts d'or sur le haut des deux cartes graphiques (référer à l'image ci-dessous). Veuillez noter que même si vous avez installé deux cartes graphiques, il n'y a que la sortie du video sur la carte graphique dans le premier PCIE x16 qui fonctionne. Donc vous n'avez qu'à connecter un moniteur à cette carte graphique.

Cable CrossFire™ Video Link

Important

• Les photos de la carte mère montrées ici ne sont que pour une démonstration. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Si vous voulez installer DEUX cartes graphiques pour le mode CrossFire X^TM, veuillez vous assurer que:

a. ces deux cartes graphiques sont de même marque et specifications; b. ces deux cartes sont installées sur les deux emplacements bleu foncé de PCIE x16.

• Veuillez vous assurer de mettre un fournisseur d'alimentation suffisant au connecteur d'alimentation sur la carte graphique pour assurer une opération stable de la carte graphique.
• Seulement Windows®XP avec Service Pack 2 (SP2)
• Quand le matériel et le logiciel sont tous correctement installés, réinitialisez le système. Après, entrez dans le O. S., cliquez sur l'icô

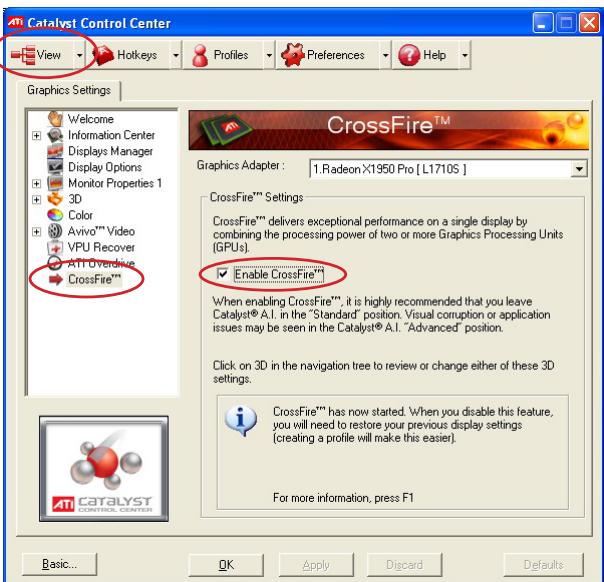

Choisissez le View avancé du menu de navigation de view.

Important

Un système CrossFireX™ a quatre modes d'affichage possibles :

Pour plus de détails, veuillez consulter le manuel de la carte graphique au fabricant.

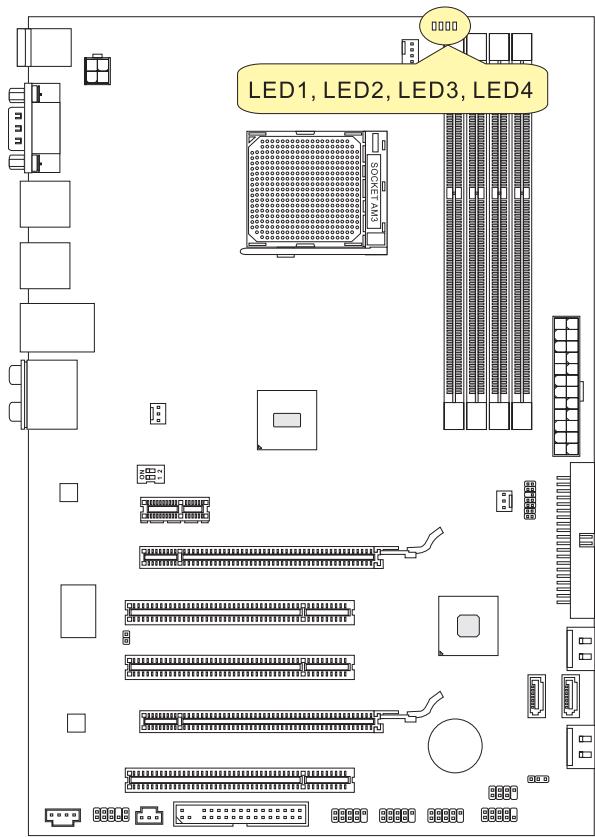

Indicateur de statut LED

Ces LEDs indiquent le mode actuel de phase d'alimentation CPU. Suivez les instructions ci-dessous pour le dire.

Allumé bleu Eteint

LED1	LED2	LED3	LED4	Mode
■	□	□	□	CPU est au mode de phase 1.
■	■	■	■	CPU est au mode de phase 4.

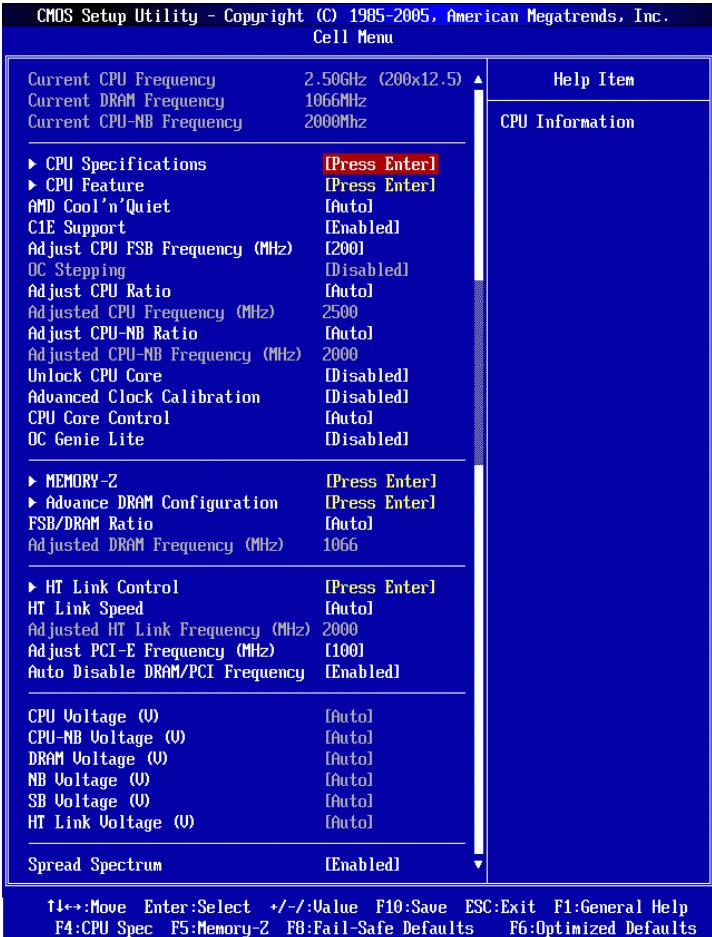

Réglage BIOS

Ce chapitre donne des informations concernant le programme de réglage de BIOS et vous permet de configurer le système pour obtenir des performances d'utilisation optimales. Vous aurez peut-être besoin de lancer le programme de réglage quand :

• Un message d'erreur apparait sur l'écran pendant le démarrage du système, qui vous demande de lancer BIOS SETUP (Réglage).
• Vous souhaitez changer les réglages par défaut des fonctions personnalisées.

Important

• Les objets situés sous chaque catégorie BIOS décrits dans ce chapitre sont en cours de mise à jour continue pour améliorer les performances du système. C'est pourquoi il est possible que la description soit légèrement différente du BIOS le plus récent, et ne doit servir que comme référence.
• Au redémarrage, la première ligne qui apparait après le compte de la mémoire est la version BIOS. Elle est généralement sous la forme :

A7599AMS V10.0 051010 ou :

Le 1er caractère se rapporte au fabricant du BIOS : A = AMI, W = AWARD, et P = PHOENIX.

Les caractères du 2ème au 5ème se rapportent au numéro de modèle.

Le 6ème caractère se rapporte au jeu de puce: I = Intel, N = NVIDIA, A = AMD et V = VIA.

Les caractères de 7ème à 8ème se rapportent au client : MS = all standard customers (tous les clients standard).

V10. X se rapporte à la version de BIOS.

051010 se rapporte à la date à laquelle est sortie ce BIOS.

Réglages d'entrée

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans les réglages.

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en OFF (éteignant) puis en ON (rallumant) en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches,, et.

Obtenir de l'aide

Après être entré dans le menu de Réglage, le premier menu que vous verrez apparaître sera le menu principal.

Menu principal

Le menu principal établit la liste des fonctions de réglage que vous pouvez modifier. Vous pouvez utiliser les touches de flèche (↑↓) pour sélectionner l'objet. La description en ligne des fonctions de réglages illuminées est affichée au bas de l'écran.

Sous-menu

Si vous voyez un symbole de pointeur droit (comme indiqué sur la vue de droite) apparaître sur la gauche de certains champs, cela signifie qu'un sous-menu peut être lancé à partir de ce champ. Un sous-menu contient des options supplémentaires pour un paramètre de champ. Vous pouvez utiliser les touches de flèche (↑ ↓) pour illuminer le champ puis appuyez sur pour faire apparaître le sous-menu. Vous pourrez alors utiliser les touches de commande pour saisir des valeurs et vous déplacer d'un champ à un autre à l'intérieur d'un sous-menu. Si vous souhaitez revenir au menu principal, appuyez juste sur.

Aide générale < f1>

Le programme de réglages BIOS fournit un écran d'aide générale. Vous pouvez faire sortir cet écran à partir de n'importe quel menu en appuyant simplement sur <F1>. L'écran d'aide donne une liste des touches appropriées à utiliser et les sélections possibles pour l'objet illuminé. Appuyez sur <Esc> pour quitter l'écran d'aide.

Menu principal

Une fois entrée dans l'unité de réglages BIOS CMOS, le menu principal apparait sur l'écran. Le Menu Principal vous permet de sélectionner parmi les fonctions et les choix de sorties. Utilisez les touches de flèche pour sélectionner parmi les objets et appuyez sur pour accepter ou entrer dans le sous-menu.

Utilisez ce menu pour les configurations du système de base, tels que l'heure, la date.

Fonctions BIOS avancées

Utilisez ce menu pour régler les objets des fonctions améliorées spéciales.

Péripériques intégrés

Utilisez ce menu pour définir vos réglages des périphériques intégrés.

Power Management Setup (Réglages de la gestion de l'énergie)

Utilisez ce menu pour définir vos réglages de la gestion de l'énergie.

H/W Monitor (Moniteur H/W)

Cette entrée indique l'état de santé de votre PC.

Green Power (Alimentation verte)

Utilisez ce menu pour spécifier la phase d'alimentation.

BIOS Setting Password (Mot de passe de réglage BIOS)

Utilisez ce menu pour régler le mot de passe du BIOS.

Menu Cellulaire

Utilisez ce menu pour définir vos réglages du contrôle de la fréquence/ voltage et de l'overclocking.

M-Flash

Utilisez ce menu pour flasher le BIOS du lecteur de stockage (FAT/ FAT32 format uniquement).

Overclocking Profile (Profil d'overclocking) Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour le BIOS. Load Fail-Safe Defaults (Défauts de sécurité de chargement intégrée)

Utilisez ce menu pour charger les valeurs par défaut, régles par le vendeur de BIOS afin de garantir la stabilité des performances du système.

Load Optimized Defaults (Chargement des réglages par défaut optimisés)

Utilisez ce menu pour charger les valeurs par défaut régées par le fabricant de la carte mère spécifique pour obtaining des performances optimales de la carte mère.

Save & Exit Setup (Sauvegardez et quitter les réglages) Sauvegardez les changements apportés au CMOS puis quitterz les réglages. Exit Without Saving (Quitter sans sauvegarder)

Abandonnez tous les changements et quittez les réglages.

Quand vous entrez dans l'unité de réglages BIOS, suivez les procédures suivantes pour l'utilisation générale.

1. Load Optimized Defaults (Chargement des réglages par défaut optimisés) : Utilisez les touches de contrôle ( ) afin de sélectionner le domaine Load Optimized Defaults et appuyez sur. Le message suivant pourrait :

Choisir [Ok] et appuyer sur Enter pour charger les valeurs par défaut pour une performance de système optimal.

1. Setup Date/ Time (Réglage de l'heure et de la date): Choisissez Standard CMOS Features et appuyez sur afin d'entrer dans le menu Standard CMOS Features. Ajustez la date et l'heure.

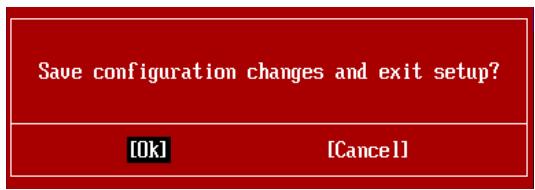

1. Sauvegarder et quitter les réglages: Utilisez les touches de contrôle ( ) afin de sélectionner le domaine de Sauvegarder et quitter les réglages et appuyez sur, le message suivant apparait:

Choisir [Ok] et appuyer sur Enter afin de sauvegarder les configurations et quitter l'unité de réglages du BIOS.

Important

Les configurations précédentes ne sont que pour l'utilisation générale. Si vous avez besoin de réglages détaillés du BIOS, veuillez vous référer au manuel de l'édition anglaise sur le site internet de MSI.

1. Menu Cell Introduction (Introduction du Menu Cell) : Ce menu est pour des utilisations avancées destinées à overlocker la carte mère.

Important

Ne changez pas ces réglages sauf si vous connaissiez bien ces puces.

Ces articles montrent les horloges actuelles de la vitesse du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu montre l'information du CPU installé.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu montre les technologies que le CPU installé supporte.

Appuyez sur pour entrer dans le sous-menu.

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

Important

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctement, il est nécessaire de confirmer doublement que :

• Fonctionnez les réglages du BIOS, CHOISISEZ Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, mettez celui-la "Enabled".
• Entrez dans Windows, choisissez [Start]->[Settings]->[Control Panel]->[Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes.

C1E support

Activer cet article pour indiquer la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

Cet article sert à activer/désactiver SVM.

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E support

Activer cet article pour indiquer la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

Cet article vous permet de choisir la fréquence d'horloge du FSB du CPU (en MHz).

Cet article est activé après que vous régliez la fréquence d'overclocking dans le "Adjust CPU FSB Frequency (MHz)". Et les articles suivants apparaissent. Cet article aide le système d'overlocker étape par étape après l'initialisation du système.

Cet article sert à régler l'horloge de FSB initial. Le système démarre avec l'horloge de FSB initial, et commence à overlocker de l'horloge de FSB initial jusqu'à celui que vous réglez dans le "Adjust CPU FSB Frequency (MHz)" étape par étape.

OC Step

Cet article règle la quantité d'étapes pour l'overclocking d'horloge de FSB.

OC Step Count Timer

Cet article sert à régler le buffer time pour chaque étape.

Ajuster le ratio CPU

Cet article sert à ajuster le multiplicateur (ratio) d'horloge du CPU. Il est disponible seulement quand le processeur supporte la fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Ajuster le ratio CPU-NB

Cet article sert à ajuster le ratio du CPU-NB.

Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.

Déverrouiller le coeur du CPU

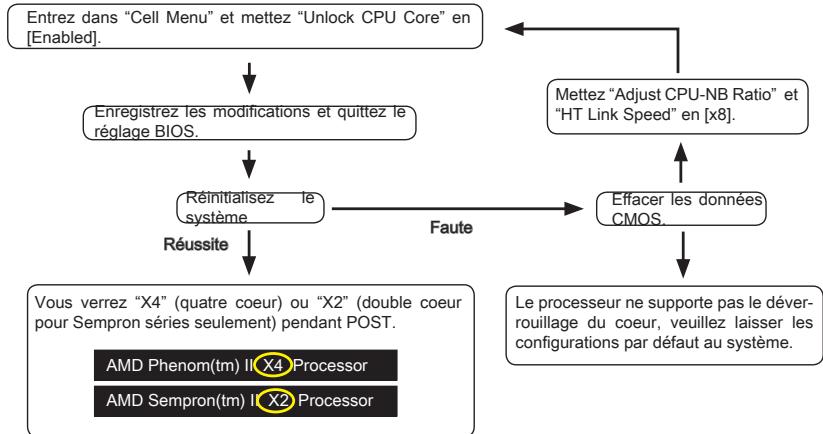

Cet article sert à déverrouiller le coeur du CPU. Veuillez vous référer aux procédures ci-dessous pour le déverrouiller dans le réglage BIOS.

Important

• Le comportement du cœur de processeur déverrouillé dépend des capacités et caractéristiques du processeur; il n'est pas garantie.
• Si jamais le système semble instable, à cause des caractéristiques du processeur éventuellement, veuillez récapituler les configurations par défaut au système.
• Vous pouvez aussi vérifier le nombre des coeurs dans la table de performance du Gestionnaire des tâches de Windows.

Cet article est utilisé pour l'overclocking. La mise en [Auto] vous permet de régler le CPU Ratio plus haut. Il est disponible seulement quand le processeur supporte cette fonction.

Cet article sert à contrôler le nombre des puces du CPU. Lorsque mis en [Auto], le CPU fonctionnera avec le nombre de puces par défaut. Lorsque mis en [Manual], vous pouvez activer/désactiver la puce spécifique du CPU.

Core 1/2/3/4

Ces articles seront à activer/désactiver les puces 1/2/3/4.

OC Genie lite

La mise en [Enabled] de cet article permet au système de détecter l'horloge du FSB maximum et d'overlocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins haute pour y réussir.

Appuyez sur pour entrer dans le sous-menu.

DIMM1~4 Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode Ce domaine est capable de détecter automatiquement tout le DRAM timing. DRAM Drive Strength

Cette fonction vous permet de contrôler la puissance de signal du bus de données de mémoire. L'augmentation de puissance du bus de mémoire peut augmenter la stabilité pendant l'overclocking.

DRAM Advance Control Ce domaine est capable de détecter automatiquement le DRAM timing avancé.

1T/2T Memory Timing

Cet article contrôle le taux d'ordre de SDRAM. La sélection en [1T] fait fonctionner en taux de 1T (T=cycles d'horloge) au contrôleur des signaux du SDRAM. La sélection en [2T] fait fonctionner en taux de 2T au contrôleur des signaux du SDRAM.

DCT Unganged Mode Cette fonction sert à intégrer deux 64-bit DCTs dans un interface de 128-bit. Bank Interleaving

Bank Interleaving est un paramètre important pour améliorer la capacité d'overclocking de la mémoire. Il permet au système d'accéder à multiples banques simultanément.

Power Down Enable

C'est une technologie pour économiser de l'énergie pour la mémoire. Lorsque le système n'accède pas à la mémoire pour un certain temps, il réduira automatiquement l'alimentation de la mémoire.

MemClk Tristate C3/ATLVID

Ce réglage vous permet d'activer/désactiver le MemClk Tristate pendant C3 et ATLVID.

FSB/DRAM Ratio

Cet article vous permet de choisir le ratio du FSB/DRAM.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

HT Link Control

Appuyez sur pour entrer dans le sous-menu.

Ces articles vous permettent de régler la largeur du Hyper-Transport Link. Mis en [Auto], le système détectera automatiquement la largeur HT link.

HT Link Speed

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mise en [Auto], le système détecte automatiquement la vitesse du HT Link.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

Ce Domaine vous permet de choisir la fréquence PCIE (en MHz).

Auto Disable DRAM/PCI Frequency

Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l'interface électromagnétique (EMI).

Ces articles servent à ajuster le voltage du CPU, de la mémoire et de la puce.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en régulant les impulsions pour que les spikes des impulsions sont réduits aux courbes plus plates.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, CHOISSEZ Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train de déverrouiller parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur déverrouillé.

Information de logiciel

Sortez le pilote/ Service du DVD, qui est inclus dans le paquet de la carte mère et placez-le dans le DVD-ROM. L'installation va automatiquement se déclencher, cliquez sur le pilote ou sur l'usage et suivez le pop-up de l'écran pour accomplir l'installation. Le pilote/Service DVD contient :

• Menu de pilote : Il montre les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le dispositif.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.

Important

Veuillez consulter le site Web de MSl pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

Pycckn

Cepnia 870-G45

HyperTransportTM 3.0, noДержка ckопoctn до 5.2 T/Tc

CépèbMoCT: AMD*RX780 IOxHbMoCT: AMD®SB710

DDR3 1600 (OC)/ 1333/ 1066/ 800 SDRAM (16 GB Max) 4 cnoTa DDR3 DIMM (240-koHT/ 1.5V) ( OC=paramètres, 3a Дополнительной Информации О Компатибельных Компонентах необходима смотреть http://www.msi.com/index.php? func testreport)

Port Gigabit LAN sur un chipset ATEROS® AR8131M

Aydno kOdek VIA VT1828S 8-kaHabHoe aydno c n6kIm nepeHa3NaYeHHe m pa3bEmOB CobmeTmoctb co cneuΦkauei Azalia 1.0

1 nopT IDE Ha unncete AMD® SB710 Подэржа рекимов Ultra DMA 66/100/133,и рекимов pa6otbl PIO & Bus Master

6. Port SATA 3Γ6/c Ha unncete AMD® SB710

SATA1~6 ports RAID 0/1/10 en JBOD sur AMD SB710

1ФJonnnn nopt ■Поддержка 1 FDD c 360KB, 720KB, 1.2MB, 1.44MB u 2.88MB

3aDne naneJn

• 1 PS/2 sans fil Clavier -1PS/2avec fil -1 sans fil Clavier
• 6 ports USB 2.0
• 1 nopT LAN
• 63ByKOBbIX pa3beMOB C rN6KM npeHa3NaueHnEM

Paramètres, yCTaHOBneHHbIe Ha nIaTe

• 3 paramètres USB 2.0
• 1 prises S/PDIF-out
• 1 paramètre Дя подлоченя aydno ha nepehdne naheil -1 paramètre DAA TunKaOTKpbBaHnKOpnyCa -1 paramètre CD-In -1 paramètre TPMMoDyIa
• 1 népeckIouaTeIb npocToro pa3roHa

1 connecteur PCI Express x16 (PCI_E2), non utilisable comme PCI Express x16 1 connecteur PCI Express x16 (PCI_E3), non utilisable comme PCI Express x4 1 connecteur PCI Express x1 3 connecteurs PCI, non utilisables en mode PCI et/ou 3.3V/5V

ATX (21.0cm X 30.5 cm)
