BEDIENUNGSANLEITUNG 870-G45 MSI

• Remember to disable Spread Spectrum if you are overclocking because even a slight jitter can introduce a temporary boost in clock speed which may just cause your overclocked processor to lock up. En-34 Software Information Important Please visit the MSI website to get the latest drivers and BIOS for better system performance. En-35 English Take out the Driver/Utility DVD that is included in the mainboard package, and place it into the DVD-ROM drive. The installation will auto-run, simply click the driver or utility and follow the pop-up screen to complete the installation. The Driver/Utility DVD contains the: - Driver menu : The Driver menu shows the available drivers. Install the driver by your desire and to activate the device. - Utility menu : The Utility menu shows the software applications that the mainboard supports. Deutsch 870-G45 Serie Europe version MS-7599 Mainboard Spezifikationen Prozessoren ■ AMD® PhenomTM II X4/ X3 und AthlonTM X4/ X3/ X2 Prozessoren für Sockel AM3. (Weitere CPU Informationen finden Sie unter http://www.msi.com/index. php?func=cpuform2) HyperTransport ■ HyperTransport™ 3.0, unterstützt bis zu 5,2 GT/s Chipsatz ■ North-Bridge: AMD® RX780 Chipsatz ■ South-Bridge: AMD® SB710 Chipsatz Speicher ■ DDR3 1600*(OC)/ 1333/ 1066/ 800 SDRAM (gesamt max.16 GB) ■ 4 DDR3 DIMMs (240-Pin/ 1,5V) (* OC= Übertaktung, weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport) LAN ■ Unterstützt Gigabit LAN über ATHEROS® AR8131M Audio ■ Onboard Soundchip VIA® VT1828S ■ 8-Kanal Audio-Ausgang mit „Jack Sensing“ ■ Erfüllt die Azalia Spezifikationen IDE ■ 1 IDE Anschluss über AMD® SB710 ■ Unterstützt die Betriebmodi Ultra DMA 66/100/133, PIO & Bus Mastering SATA ■ 6 SATA 3Gb/s Anschlüsse über AMD® SB710 RAID ■ SATA1~6 unterstützt die Modi RAID 0/ 1/ 10 oder JBOD über AMD® SB710 De-2 Diskette ■ 1 Disketten Anschluss ■ Unterstützt 1 Diskettenlaufwerk mit 360KB, 720KB, 1,2MB, 1,44MB und 2,88MB Anschlüsse Deutsch ■ Hintere Ein-/ und Ausgänge - 1 PS/2 Tastaturanschluss - 1 PS/2 Mausanschluss - 1 Serieller Anschluss - 6 USB 2.0 Anschlüsse - 1 LAN Anschluss - 6 Audiobuchsen ■ On-Board - 3 USB 2.0 Stiftleisten - 1 S/PDIF-Ausgang Stiftleiste - 1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge - 1 Gehäusekontaktschalter - 1 CD Stiftleiste für Audio Eingang - 1 TPM Stiftleiste - 1 Easy OC Schalter Steckplätze ■ 1 PCI Express x16-Steckplatz (PCI_E2), unterstützt die Geschwindigkeit bis zu PCI Express x16 ■ 1 PCI Express x16-Steckplatz (PCI_E3), unterstützt die Geschwindigkeit bis zu PCI Express x4 ■ 1 PCI Express x1-Steckplatz ■ 3 PCI-Steckplätze, unterstützen 3,3V/ 5V PCI Bus Interface Form Faktor ■ ATX (21,0cm X 30,5 cm) Montage ■ 6 Montagebohrungen

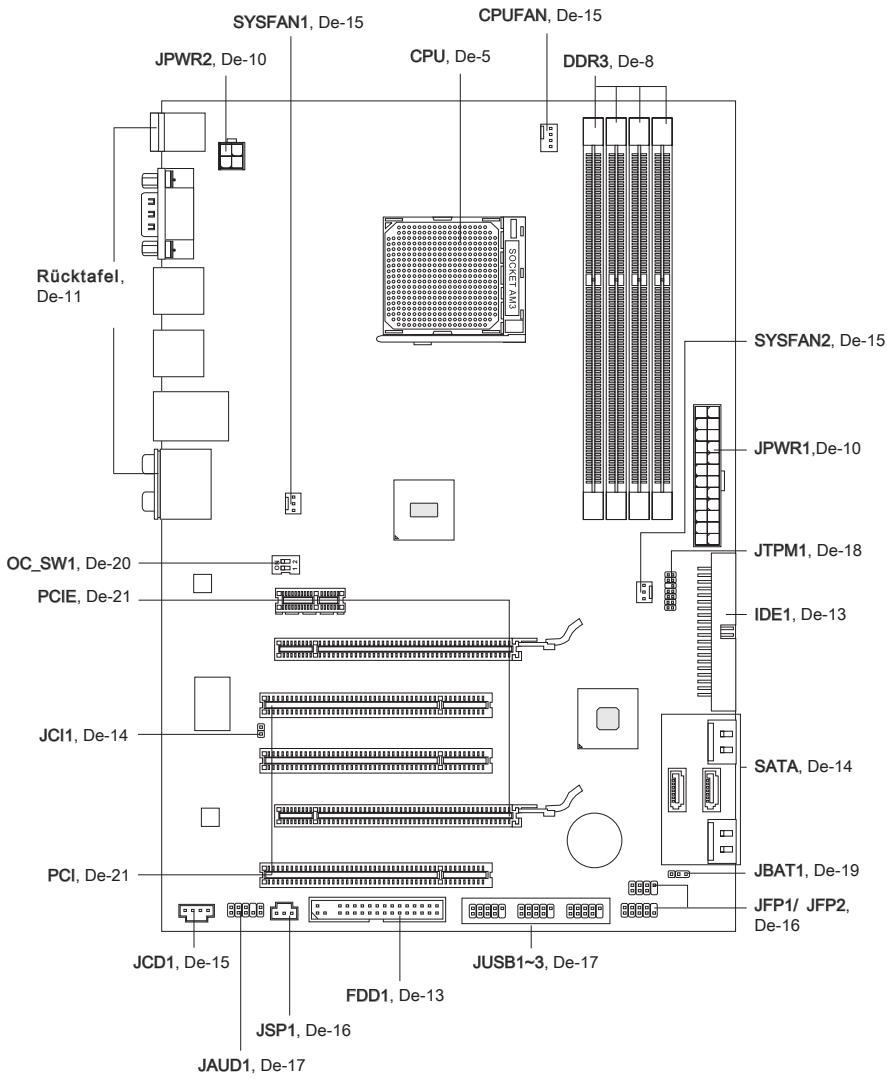

• Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php De-3 MS-7599 Mainboard Komponenten-Übersicht CPUFAN, De-15 SYSFAN1, De-15 CPU, De-5 JPWR2, De-10 DDR3, De-8 Rücktafel, De-11 SYSFAN2, De-15 JPWR1,De-10 JTPM1, De-18 OC_SW1, De-20 PCIE, De-21 IDE1, De-13 JCI1, De-14 SATA, De-14 JBAT1, De-19 PCI, De-21 JFP1/ JFP2, De-16 JCD1, De-15 JUSB1~3, De-17 FDD1, De-13 JSP1, De-16 JAUD1, De-17 De-4 CPU (Prozessor) Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und zu installieren. Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://www.msi.com/index.php?func=cpuform2 Wichtig CPU Wechsel Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten. Übertakten Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus unzulässigem oder Bet rieb jensei ts der Produktspezifikationen resultieren. Die Obserseite der AM3 CPU Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zut ragen, um eine Ableitung der Hitze zu erzielen. der goldenen Pfeil De-5 Deutsch Überhitzung Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühlblech anwenden, um Wärmeableitung zu erhöhen. MS-7599 Mainboard CPU & Kühler Einbau Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen. Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

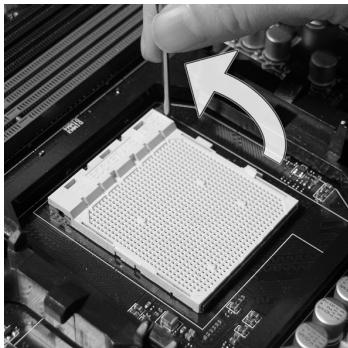

1. Ziehen Sie den Hebel leicht seitlich

vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca. 90° an.

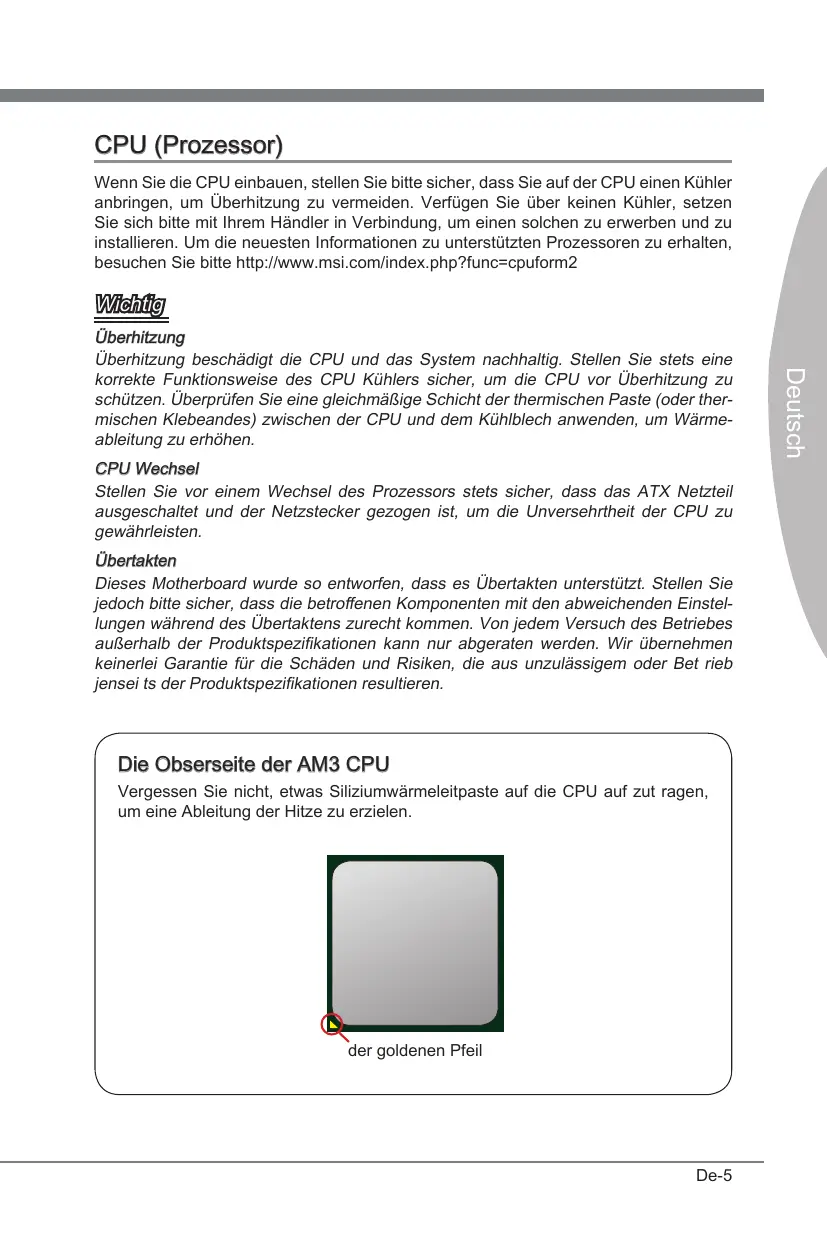

2. Machen Sie den goldenen Pfeil auf

der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.

3. Ist die CPU korrekt installiert, sollten

die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der richtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.

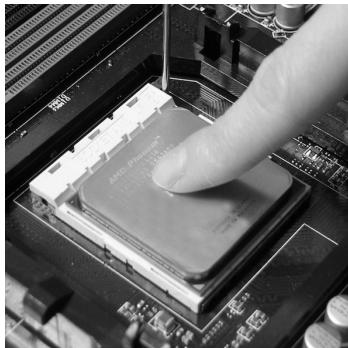

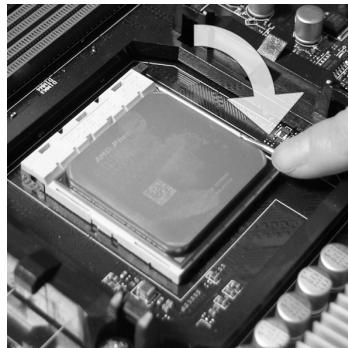

4. Drücken Sie die CPU fest in den

Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt. De-6

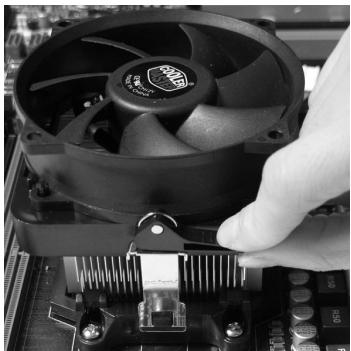

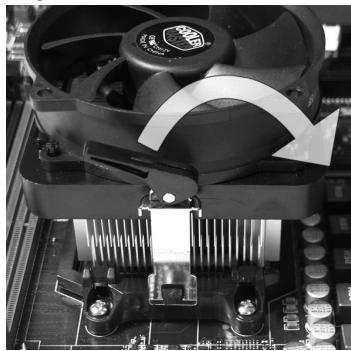

6. Dann drücken Sie das andere Ende

des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren . Anschließend ziehen Sie den Sicherungshebel an der Seite fest.

7. Drücken Sie den Sicherungshebel.

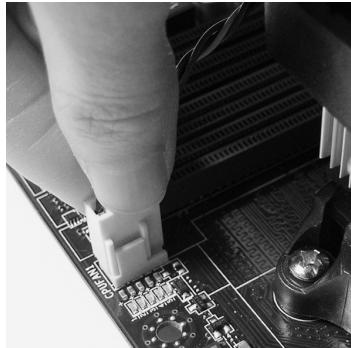

8. Verbinden Sie das Stromkabel des

CPU Lüfters mit dem Anschluss auf dem Mainboard. Deutsch

5. Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst

ein Ende des Kühlers an dem Modul fest. Wichtig

• Die Fotos des Mainboard in diesem Abschnitt dienen nur Demonstrationszwecken im Zusammenhang mit dem Kühlereinbau für Sockel AM3 CPU. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
• Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicher-ungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück. De-7 MS-7599 Mainboard Speicher Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neusten Informationen über kompatible Bauteile finden Sie unter http://www.msi.com/index. php?func=testreport DDR3 240-polig, 1,5V 72x2=144 Pole 48x2=96 Pole Populationsregeln für Dual-Channel-Speicher Im Dual -Channel-Modus können Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Channel-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Channel-Modus.

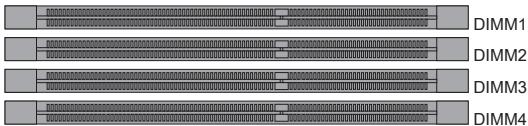

DIMM4 installiert Installed

• DDR3 und DDR2 können nicht untereinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.

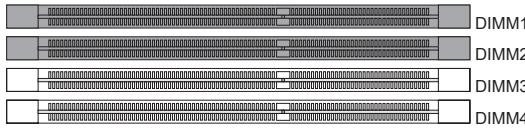

• Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden.
• Um einen sicheren Systemstart (besonders für Lynnfield CPU) zu gewährleisten, bestücken Sie immer DIMM1 zuerst.
• Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis 15+GB (nicht volle 16GB) erkannt, wenn jeder DIMM Slot mit einem 4GB Speichermodul besetzt wird. De-8 Vorgehensweise beim Einbau von Speicher Modulen

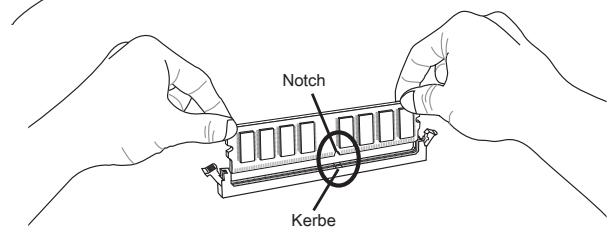

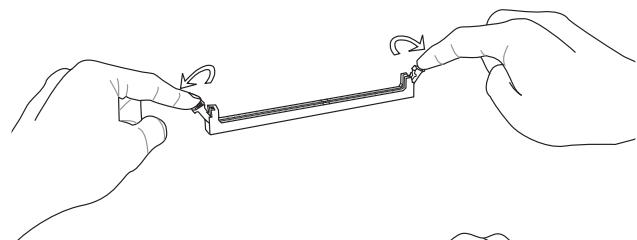

1. Die Speichermodulen haben nur eine Kerbe in der Mitte des Moduls. Sie passen

nur in einer Richtung in den Sockel.

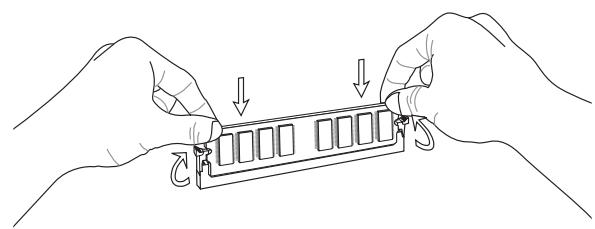

2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein.

Drücken Sie anschließnd das Arbeitsspeichermodul nach unten, bis die Kontaktseite richtig tief in dem DIMM-Steckplatz sitzt. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein, wenn das Arbeitsspeichermodul richtig eingesetzt ist.

3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am

DIMM-Steckplatz richtig gehalten wird. Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt. Notch Kerbe De-9 Deutsch Wichtig MS-7599 Mainboard Stromversorgung ATX 24-poliger Stromanschluss: JPWR1 Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten. Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In diesem Fall muss eine Ecke des 20-poligen ATX-Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden.

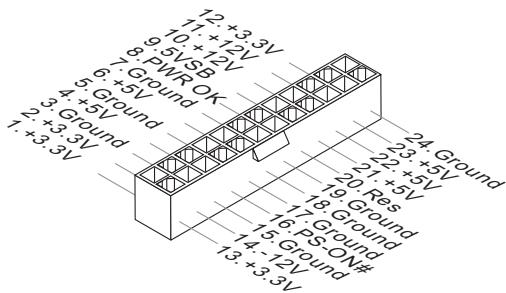

ATX 4-poliger Stromanschluss: JPWR2 Dieser Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

• Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen. De-10 Rücktafel LAN USB Anschluss USB Anschluss Line-In RS-Out Line-Out CS-Out Mic SS-Out USB Anschluss Serieller Anschluss ▶ Maus/Tastatur Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur. ▶ Serieller Anschluss Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs senden/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen. ▶ USB Anschluss Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USBGeräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte. ▶ LAN Die Standard RJ-45 Buchse ist für Anschlus zum Gelb Grün/ Orange an ein Lokales Netzwerk (Local Area Network LAN). Hier kann ein Netzwerkkabel angeschlossen werden. LED Farbe LED Status Zustand Links Gelb Aus Keine Verbindung mit dem LAN. An(Dauerleuchten) Verbindung mit dem LAN. An(heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN. Aus Gewählte Datenrate 10 MBit/s.

Gewählte Datenrate 100 MBit/s.

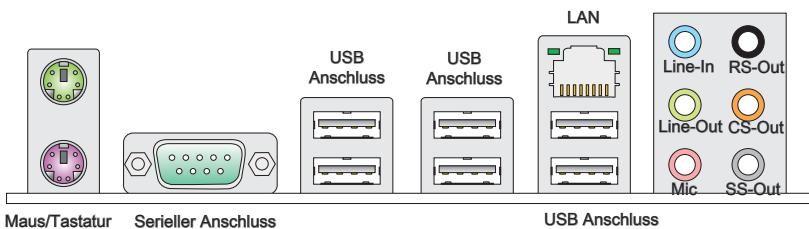

Gewählte Datenrate 1000 MBit/s. Rechts Grün Orange De-11 Deutsch Maus/Tastatur MS-7599 Mainboard ▶ Audioanschlüsse Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse. ■ Line-In (Blau) - Der Anschluss “Line In” kann einen externen CD-Player, Tapeplayer oder ein sonstiges Audiogerät aufnehmen. ■ Line-Out (Grün) - An den Anschluss “Line Out” können Sie Lautsprecher oder Kopfhörer anschließen. ■ Mikrofon (Rosa) - Der Anschluss “Mic” nimmt ein Mikrofon auf. ■ RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Lautsprecher im 4/ 5,1/ 7,1-Kanalmodus auf. ■ CS-Out (Orange) - Dieser Anschluss nimmt die mittleren oder Subwoofer- Lautsprecher im 5,1/ 7,1-Kanalmodus auf. ■ SS-Out (Grau) - Dieser Anschluss nimmt die seitlichen Surround-Lautsprecher im 7,1-Kanalmodus auf. De-12 Anschlüssen Anschluss des Diskettenlaufwerks: FDD1 An diesem Anschluss unterstützt ein Diskettenlaufwerke mit 360KB, 720KB, 1,2MB, 1,44MB oder 2,88MB Kapazität. Deutsch

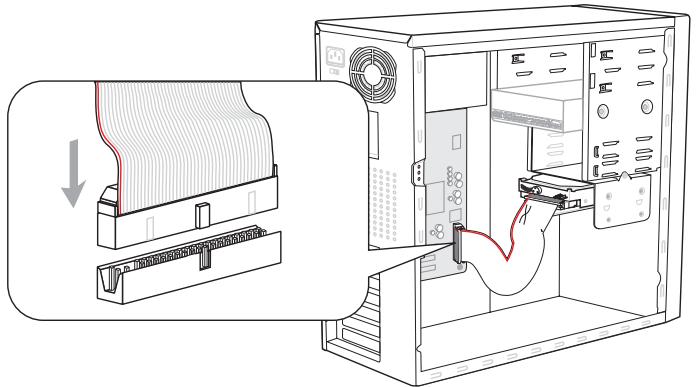

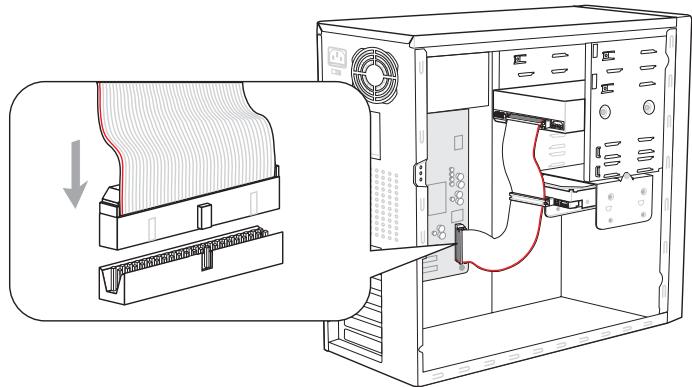

• Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter. IDE Anschluss: IDE1 An diesem Anschluss können IDE Festplatten, optische Laufwerke und andere Geräte betrieben werden.

• Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter. Wichtig Verbinden Sie zwei IDE Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisungen zum Setzen des Jumpers der Dokumentation der IDE Geräte, die der Festplattenhersteller zur Verfügung stellt. De-13 MS-7599 Mainboard Serial ATA Anschluss: SATA1~6 Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro Anschluss kann ein S-ATA Gerät angeschlossen werden. *Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter. Wichtig Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt. Gehäusekontaktanschluss: JCI1 Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

De-14 Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1, SYSFAN2 Die Anschlüsse unterstützen aktive Systemlüfter mit + 12V. Wenn Sie den Anschluss herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollte. Der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen. Deutsch SYSFAN1/ SYSFAN2

• Bitte informieren Sie sich auf der offiziellen Website vom Prozessor über empfohlene CPU Kühler oder fragen Sie Ihren Händler nach einem geeigneten Lüfter.
• CPUFAN unterstützen die Lüfterkontrolle. Sie können das Utility Overclocking Center installieren, welches automatisch die Geschwindigkeiten des CPUFAN in Abhängigkeit von der CPUFAN Temperaturen steuert.
• CPUFAN kann die Lüfter/Kühler mit drei- und vierpoligen Steckern unterstützen. CD-Eingang: JCD1 Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

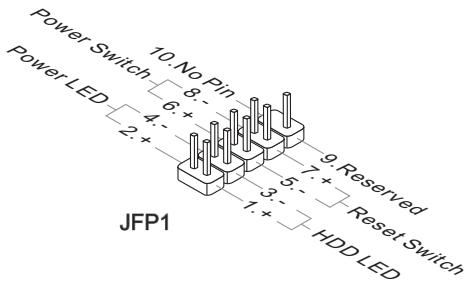

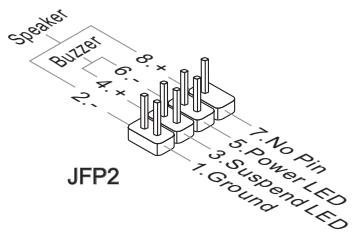

De-15 MS-7599 Mainboard Frontpanel Anschlüsse: JFP1, JFP2 Diese Anschlüsse sind für das Frontpanel. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel® Front Panel I/O Connectivity Design Guide”.

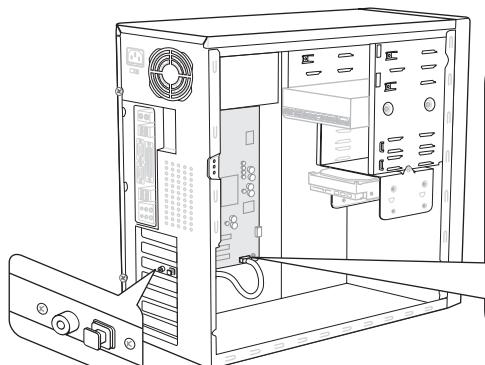

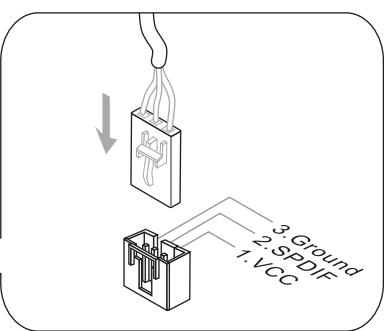

JFP1 ake S/PDIF- Ausgang: JSP1 Die S/PDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

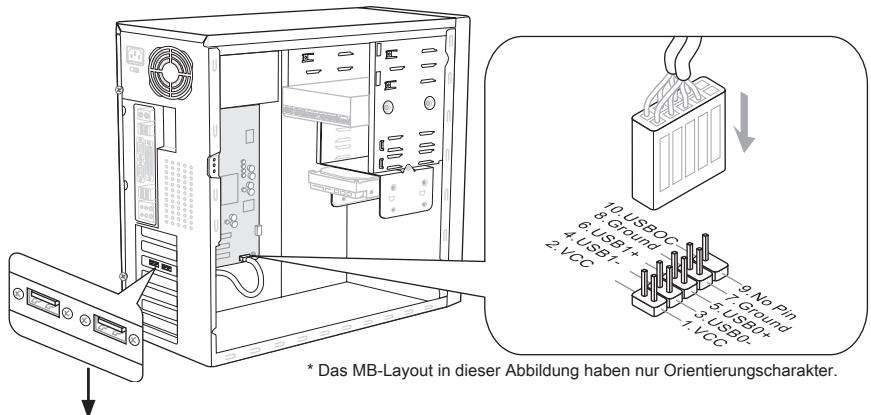

• Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter. S/PDIF-Ausgang Slotblech (optional) De-16 USB Vorderanschluss: JUSB1 / JUSB2 / JUSB3 Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide. Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. Deutsch

• Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter. USB 2.0 Slotblech (optional) Wichtig Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Audioanschluss des Frontpanels: JAUD1 Dieser Anschluss ermöglicht den Anschluss von Audioein und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O Connectivity Design Guide”.

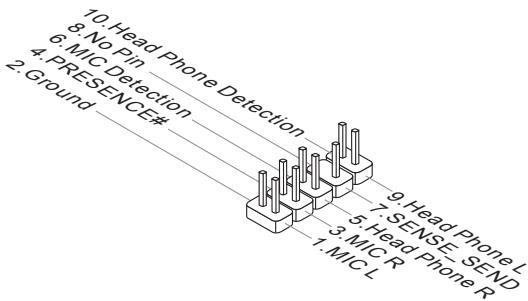

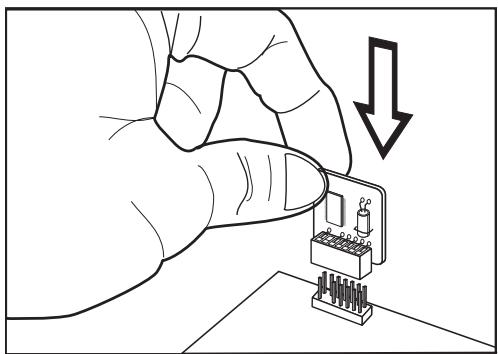

De-17 MS-7599 Mainboard TPM Modul Anschluss: JTPM1 Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

De-18 Steckbrücke Steckbrücke zur CMOS- Löschung: JBAT1 Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die JBAT1-Steckbrücke für kurze Zeit umsetzen (Löschen Daten). Halten Sie sich an die Anweisungen in der Grafik, um die Daten löschen. JBAT1

Halten Daten Löschen Daten Wichtig Wenn das System ausgeschaltet ist, können Sie die Steckbrücke auf den Pol 2 und 3 stecken, um die Daten im CMOS zu löschen. Stecken Sie anschließnd die Steckbrücke auf den Pol 1 und 2 zurück. Versuchen Sie niemals die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigen. De-19 MS-7599 Mainboard Schalter Das Motherboard unterstützt der folgender Schalter, um die Funktion des Computers einzustellen. Dieser Abschnitt beschreibt, wie man die Funktionen des Motherboards durch den Gebrauch des Schalters ändert. Easy OC Schalter: OC_SW1 Mit der Änderung der Schalter kann der FSB-Takt erhöht werden. Folgen Sie den Anweisungen, um FSB einzustellen. Standardwerte Erhöhen der FSB- Erhöhen der FSB- Erhöhen der FSBGeschwindigkeit Geschwindigkeit Geschwindigkeit um 10% um 15% um 20% Wichtig

• Stellen Sie bitte sicher, dass der PC ausgeschaltet ist, bevor Sie die Schalter und FSB Werte ändern.
• Während des Start kann die Übertaktung die Instabilitat oder der Absturz verursachen, dann stellen Sie den Schalter zur Standardeinstellung zurück. De-20 Steckplätze PCIE (Peripheral Component Interconnect Express) Sterckplatz Der PCI Express-Steckplatz unterstützt eine Erweiterungskarte mit der PCI ExpressSchnittstelle. PCI Express x16 Steckplatz Deutsch PCI Express x1 Steckplatz PCI (Peripheral Component Interconnect) Steckplatz Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind. 32-Bit PCI Steckplatz Wichtig Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardwareoder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen. PCI-Unterbrechungsanforderungs-Routing Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden: Folge1 Folge2 Folge3 Folge4 PCI Steckplatz1 INT E# INT F# INT G# INT H# PCI Steckplatz2 INT F# INT G# INT H# INT E# PCI Steckplatz3 INT G# INT H# INT E# INT F# De-21 MS-7599 Mainboard ATI CrossFireXTM (Multi-GPU) Technologie ATI CrossFireXTM ist die ultimative Multi-GPU Leistung Spielplattform. Wenn Spielbeherrschender Energie ermöglicht, versetzt die ATI CrossFireXTM Technologie in die Lage zwei oder eigenstandige Graphikprozessoren zusammen zu arbeiten, um System Leistung zu verbessern. Die ATI CrossFireXTM Technologie kann Graphikfähigkeiten Ihres Systems erweitern. Es erlaubt Ihnen, Graphikpferdestärken Ihres Systems einzustufen, während Sie es benötigen und stützt bis zwei oder mehr ATI RadeonTM HD Graphikkarten und überhaupt bildet dieses die skalierbare Spielplattform. Das Mainboard kann den Modus CrossFireXTM durch Software automatisch detektieren, deswegen Sie dem CrossFireXTM im BIOS nicht aktivieren. Die folgenden Details die CrossFireXTM Installation.

1. Installieren Sie zwei HD Grafikkarten der ATI RadeonTM in zwei PCIE x16 Steckplätze.

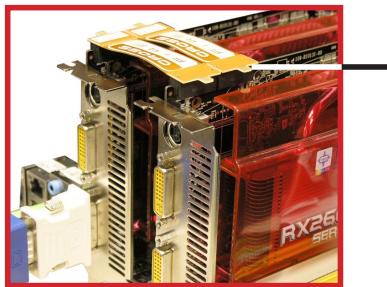

2. Wenn zwei Karten angebracht sind, muss ein CrossFireXTM -Videoquerkabel die

goldenen Finger verbinden, die auf die Oberseite von zwei Grafikkarten stehen (beziehen Sie sich die folgende Abbildung). Zur Beachtung: Obwohl Sie have zwei Grafikkarten angebracht haben, nur arbeiten die Video-Ausgang auf der Grafikkarte in den ersten PCIE x16. So müssen Sie nur einen Monitor an die Grafikkarte. CrossFireXTM Videoquerkabel Wichtig

• Die Mainboard darstellungen in diesem Abschnitt dienen lediglich Demonstrationszwecken. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom erworbenen Modell abweichen.
• Wenn Sie beabsichtigen, ZWEI Grafikkarten für die Modus CrossFireXTM einzusetzen, stellen Sie sicher, dass diese Grafikkarten von identischer Marke sind.
• Stellen Sie sicher, dass Sie ein richtige Stromversorgung an den Stromstecker auf der Graphikkarte anschließen, um beständigen Betrieb der Graphikkarte sicherzustellen.
• Nur Windows®XP mit Service Pack 2 (SP2)& Windows®XP Professional x64 Edition & Windows®Vista & Windows® 7 unterstützen die Funktion des CrossFireXTM. De-22

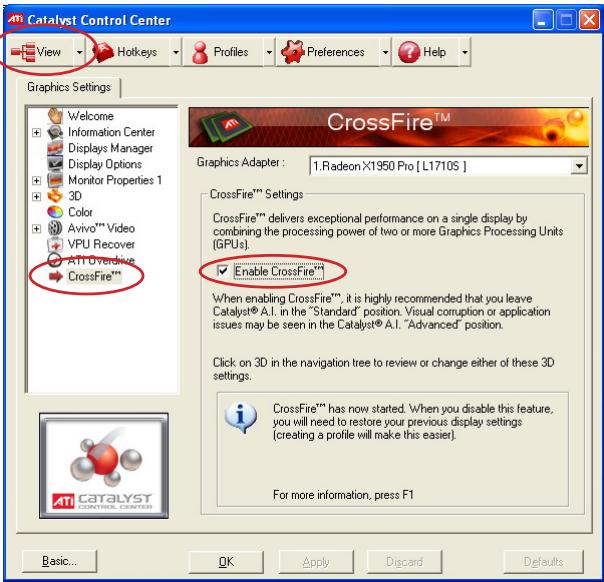

3. Wenn alle Hardware und Software richtig aufgestellt worden ist und angebracht

worden, neu starten Sie das System. Nachdem Sie das Betriebssystem eingetragen haben, klicken Sie auf “Catalyst™ Control Center” Icon auf dem Desktop. Es gibt eine Einstellung in der Catalyst™ Control Center, die ermöglicht werden muss, damit CrossFireX™ funktioniert. Der folgende Aspekt erscheint in CatalystTM Control Center: Wählen Sie erweiterte Ansicht vom Ansichtaufklappmenü aus. Deutsch Wichtig Das CrossFireXTM System hat vier mögliche Modi des Displays:

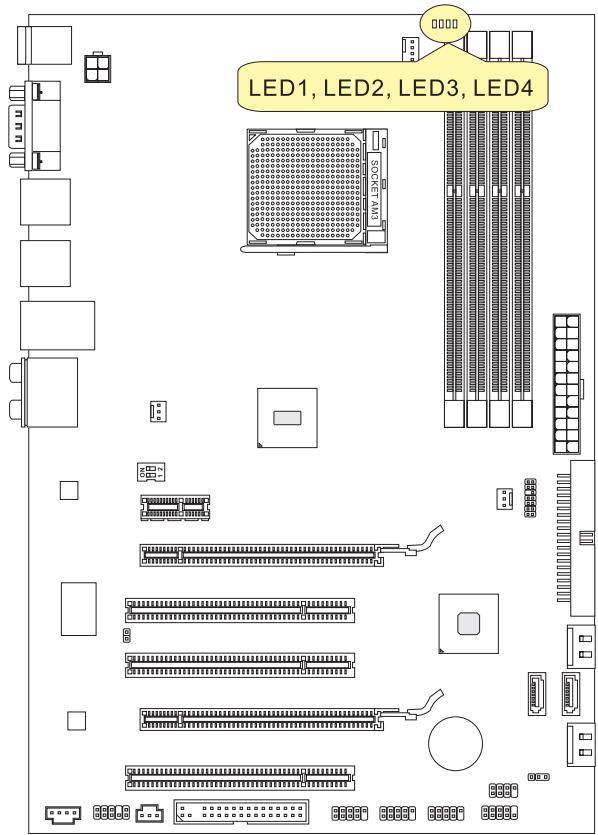

• Super Anti-aliasing. Weitere Informationen befrangen Sie das Benutzerhandbuch der Grafikkarte vom Hersteller. De-23 MS-7599 Mainboard LED Statusdikatoren CPU Phase LEDs: LED1, LED2, LED3, LED4 Diese LEDs zeigen den gegenwärtigen CPU Power-Modus an. Lesen Sie die folgenden Anweisungen. Blaulicht Aus

Modus CPU befindet sich in der Phase 1 des Power-Modus. CPU befindet sich in der Phase 4 des Power-Modus. De-24 BIOS Setup Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn: ■ Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie zum Aufruf des BIOS SETUP aufgefordert werden. ■ Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wollen.

• Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben wird, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesem Grunde kann die Beschreibung geringfügig von der aktuellsten Version des BIOS abweichen und sollte dementsprechend lediglich als Anhaltspunkt dienen.
• Während des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Hochzählen des Speichers angezeigt, üblicherweise im Format dieses Beispiels: A7599AMS V10.X 051010 wobei: Die erste Stellen den BIOS-Hersteller bezeichnet, dabei gilt A = AMI, W = AWARD, und P = PHOENIX. 2te - 5te Stelle bezeichnen die Modelnummer. 6te Stelle bezeichen den Chipsatzhersteller, A = AMD, I = Intel, V = VIA, N =Nvidia, U = ULi. 7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden. V10.X bezieht sich auf die BIOS Version. 051010 bezeichnet das Datum der Veröffentlichung des BIOS. De-25 Deutsch Wichtig MS-7599 Mainboard Aufruf des BIOS Setups Nach dem Einschalten beginnt der Computer den POST (Power On Self Test -Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen. Press DEL to enter SETUP (ENTF drücken, um das Einstellungsprogramm zu öffnen) Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf> drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>). Hilfe finden Nach dem Start des Setup Menüs erscheint zuerst das Hauptmenü. Hauptmenü Das Hauptmenü listet Funktionen auf, die Sie ändern können. Sie können die Steuertasten ( ↑↓ ) verwenden, um einen Menüpunkt auszuwählen. Die Online-Beschreibung des hervorgehobenen Menüpunktes erscheint am unteren Bildschirmrand. Bildschirmrand Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden (wie rechts dargestellt), bedeuted dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten ( ↑↓ ) können Sie ein Feld hervorheben und durch Drücken der Eingabetaste <Enter> in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Durch Drücken von <Esc > kommen Sie zurück ins Hauptmenü. Allgemeine Hilfe <F1> Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menü einfach durch Drücken der Taste <F1> aufrufen. Sie listet die Tasten und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, drücken Sie <Esc>. De-26 Das Hauptmenü Nachdem Sie das BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menü zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und drücken Sie die Eingabetaste (<Enter>), um ein Untermenü aufzurufen. Deutsch ▶ Standard CMOS Features In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw. ▶ Advanced BIOS Features Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihrem System vorzunehmen. ▶ Integrated Peripherals Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen. ▶ Power Management Setup Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen. ▶ H/W Monitor Dieser Eintrag zeigt den generellen Systemstatus. ▶ Green Power Verwenden Sie dieses Menü um Einstellungen der Stromversorgung vorzunehmen. ▶ BIOS Setting Password Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben. ▶ Cell Menu Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen. De-27 MS-7599 Mainboard ▶ M-Flash In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/ FAT32 Format). ▶ Overclocking Profile Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS. ▶ Load Fail-Safe Defaults Hier können Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden. ▶ Load Optimized Defaults In diesem Menü können Sie die BIOS-Voreinstel l ungen laden, die der Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt. ▶ Save & Exit Setup Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS. ▶ Exit Without Saving Verlassen des BIOS´ ohne Speicherung, vorgenommene Änderungen verfallen. De-28 Wenn Sie das BIOS Dienstprogramm öffnen, folgen Sie den untenstehenden Anweisungen.

1. Laden der optimalen Voreinstellung : Verwenden Sie die Steuerschlüssel (↑↓), um

dem Laden der optimalen Voreinstellung zu wählen und drücken Sie auf <Eingabe>. Dann erscheint die folgende Meldung:

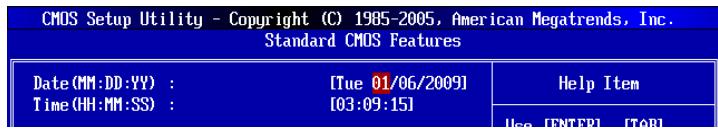

2. Die Datum/Zeit Einstellung : Wählen Sie die “Standard-CMOS Features” vor und

drücken Sie <Eingabe> um das Standard-CMOS Features-Menü zu wählen. Passen Sie nun die Felder “Datum” und “Zeit” an.

3. Abspeichern u. Beenden der Einstellung: Verwenden Sie die Steuerschlüssel (↑

↓), um dem Abspeichern u. Beenden der Einstellungen zu wählen und drücken Sie auf <Eingabe>. Es erscheint folgende Meldung: Drücken Sie auf [OK] und <Enter>, um die (neuen) Einstellungen zu speichern und das BIOS Setup zu verlassen. Wichtig Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte BIOSEinstellungen benötigen, dann sehen Sie bitte das Handbuch in Englischer Sprache auf der MSI Website ein. De-29 Deutsch Drücken Sie auf [OK] und <Enter>, um die im Werk eingestellten Standardwerte für eine optimale Systemleistung zu laden. MS-7599 Mainboard

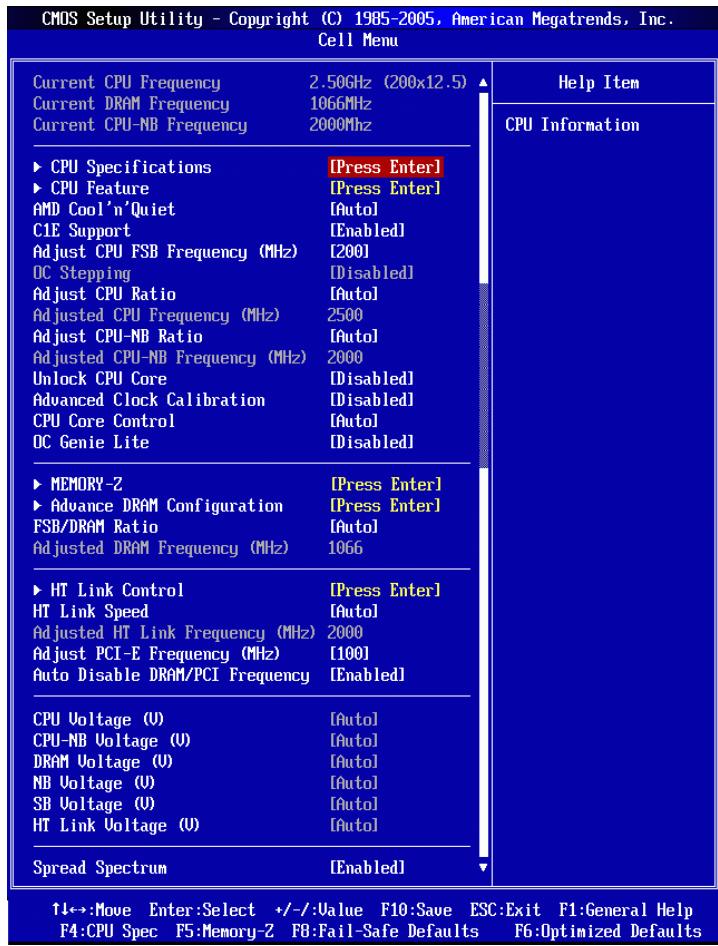

4. Cell Menu Introduction: Das Menü ist für den weiteren Benutzer, der die Hauptplatine übertakten mögen.

Wichtig Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung ändern. ▶ Current CPU/ DRAM/ CPU-NB Frequency Zeigt die derzeitige Frequenz der CPU/ des Speichers & die Geschwindigkeit des CPUNBs. Nur Anzeige. De-30 ▶ CPU Specifications Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten CPUs. ▶ CPU Technology Support Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs. ▶ CPU Feature Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Wichtig Für eine einwandfreie Funktion von Cool’n’Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

• BIOS Setup ausführen und wählen Cell Menu aus Unter Cell Menu setzen Sie AMD Cool’n’Quiet, auf “Enabled”.
• Öffnen Sie Windows und wählen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen (Power Options Properties), und wählen Sie Minimaler Energieverbrauch (Minimal Power Management) under Energieschemas (Power schemes). ▶ C1E Support Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E). ▶ SVM Support Diese Option aktiviert oder deaktiviert das SVM. ▶ AMD Cool’n’Quiet Die Cool’n’Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen. ▶ C1E Support Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E). ▶ Adjust CPU FSB Frequency (MHz) Hier können Sie die CPU FSB Frequenz verändern (in MHz). ▶ OC Stepping OC Stepping ist aktiviert, nachdem Sie die Frenquenz der Übertaktung im “Adjust CPU FSB Frequency (MHz)” einstellt. Die folgenden Einzelteile erscheinen und das System kann Schritt für Schritt übertaken nach System Laden des Betriebssystems oben. ▶ Start OC Stepping From (MHz) Hier kann den Angangs-FSB-Takt angeben. Das system bootet mit dem AngangsFSB-Takt, und übertakt vom Angangs-FSB-Takt zu eingestellten FSB-Takt, die im “Adjust CPU FSB Frequency (MHz)” Schritt für Schritt einsetzen. De-31 Deutsch ▶ AMD Cool’n’Quiet Die Cool’n’Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen. MS-7599 Mainboard ▶ OC Step Stellt wieviele Schritte für das niedrige FSB-Takt Übertaktung ein. ▶ OC Step Count Timer Stellt die Pufferzeit für jeden Schritt ein. ▶ Adjust CPU Ratio Hier können Sie die CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur benutzen, wenn der Prozessor die Funktion unterstützt. ▶ Adjusted CPU Frequency (MHz) Zeigt die verstellte Frequenz der CPU. Nur Anzeige. ▶ Adjust CPU-NB Ratio Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angeben. ▶ Adjusted CPU-NB Frequency (MHz) Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige. ▶ Unlock CPU Core Hier können Sie den CPU-Kern freischalten. Bitte beachten Sie dazu die nachfolgend beschriebenen Verfahren beziehen, um die CPU-Kern im BIOS-Setup freizuschalten. Wichtig
• Diese CPU-Kern freigeschaltet Verhalten hängt von der Fähigkeit / Eigenschaft CPU, und es ist nicht garantiert.
• Hängen Sie von der Eigenschaft CPU, sobald Sie instabil Szenario erhalten, bitte wieder die Standardeinstellungen für die System.

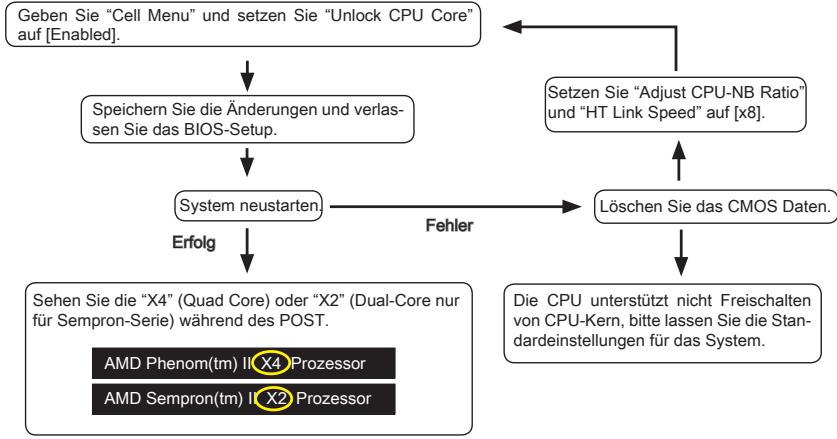

• Sie können die Kernzahlen in die Registerkarte Leistung des Windows Task-Manager prüfen. Geben Sie “Cell Menu” und setzen Sie “Unlock CPU Core” auf [Enabled]. Setzen Sie “Adjust CPU-NB Ratio” und “HT Link Speed” auf [x8]. Speichern Sie die Änderungen und verlassen Sie das BIOS-Setup. System neustarten. Erfolg Fehler Sehen Sie die “X4” (Quad Core) oder “X2” (Dual-Core nur für Sempron-Serie) während des POST. AMD Phenom(tm) II X4 Prozessor Löschen Sie das CMOS Daten. Die CPU unterstützt nicht Freischalten von CPU-Kern, bitte lassen Sie die Standardeinstellungen für das System. AMD Sempron(tm) II X2 Prozessor ▶ Advanced Clock Calibration Hier können Sie übertakten. Lautet die Einstellung auf [Enabled] , kann eine höhren CPU-Ratio angeben, nur wenn der Prozessor diese Funktion stützt. De-32 ▶ CPU Core Control Gesteuert werden dei Anzahl der CPU-Kerne. Mit der Einstellung [Auto], wird das CPU unter die standardmäßig zulässigen Korne führen. Mit der Einstellung [Manual], können Sie die spezifischen CPU Kern deaktivieren/ aktivieren. ▶ Core 1/ 2/ 3/ 4 Hier können Sie den Kern 1/ 2/ 3/ 4 deaktivieren/ aktivieren. ▶ OC Genie Lite Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und automatish zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, können Sie bei niedriger FSB-Takt für erfolgreiche Übertaktung versuchen. ▶ DIMM1~4 Memory SPD Information Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers an. ▶ Advance DRAM Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ DRAM Timing Mode Dieses kann alles DRAM Timing automatisch auffangen. ▶ DRAM Drive Strength Hier können Sie die Signalstärke des Speicherdatenbuses beherrschen. Die Erhöhung der Antrieb Starke des Speicherbuses kann die Stabilität während der Übertaktung erhöhen werden. ▶ DRAM Advance Control Dieses kann alles erweiterten DRAM Timing automatisch auffangen. ▶ 1T/2T Memory Timing Legt die SDRAM Kommandorate fest. Die Einstellung [1T] lässt den SDRAM Signal Kontroller mit einem 1T (Taktzyklus) laufen. Bei [2T] läuft er mit zwei Zyklen. ▶ DCT Unganged Mode Im Unganged Modus, ein logisches DIMM irgendein ein 128-Bit DIMM. ▶ Bank Interleaving Bank Interleaving ist ein wichtiger Parameter für das Verbessern von Übertaktung Fähigkeit des Speichers. Es lässt System mehrfache Bänke gleichzeitig zugänglich machen. ▶ Power Down Enable Es ist eine energiesparende Technologie des Speicher. Wenn das System nicht auf den Speicher uber einen Zeitraum von Zeit zugreift, verringert es automatisch die Stromversorgung des Speichers. ▶ MemClk Tristate C3/ATLVID Diese Einstellung erlaubt Ihnen, das MemClk Tristating wahrend C3 und ATLVID zu aktivieren/ deaktivieren. De-33 Deutsch ▶ MEMORY-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. MS-7599 Mainboard ▶ FSB/DRAM Ratio Können Sie hier den FSB/Speicher des Ratios anpassen. ▶ Adjusted DRAM Frequency (MHz) Gibt der verstellt Frequenz des DDR Speicher. Nur Anzeige. ▶ HT Link Control Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ HT Incoming/ Outgoing Link Width Setzt die Bandbreite des Hyper-Transport Links fest. Mit der Einstellung [Auto], erkennt das System die HT Link Bandbreite automatisch. ▶ HT Link Speed Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch. ▶ Adjusted HT Link Frequency (MHz) Gibt der verstellt Frequenz des HT-Links. Nur Anzeige. ▶ Adjust PCI-E Frequency (MHz) Gestattet die Wahl der PCI-E Frequenz (in MHz). ▶ Auto Disable DRAM/PCI Frequency Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren. ▶ CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)/ NB Voltage (V)/ SB Voltage (V)/ HT Link Voltage (V) Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chipsatz anzupassen. ▶ Spread Spectrum Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden. Wichtig
• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet) , um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen. De-34 Software-Information Die im Mainboard-Paket enthaltene DVD enthält alle notwendigen Treiber. Um die Installation automatisch laufen zu lassen, klicken Sie einfach den Treiber oder Utiltiy und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-DVD enthält: - Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den gewünschten Treiber. - Gebrauchsmenü - das Gebrauchsmenü zeigt die Software-Anwendungen der die Mainboard Unterstützungen. Besuchen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten. De-35 Deutsch Wichtig Français 870-G45 Séries Europe version Carte mère MS-7599 Spécifications Processeurs Supportés ■ AMD® PhenomTM II X4/ X3 et AthlonTM X4/ X3/ X2 processeurs dans le paquet AM3. (Pour plus d’information sur le CPU, veuillez visiter http://www.msi.com/index. php?func=cpuform2) HyperTransport ■ HyperTransport™ 3.0, supporte jusqu’à 5.2 GT/s Jeu de puces ■ North Bridge : puce AMD® RX780 ■ South Bridge : puce AMD® SB710 Mémoire supportée ■ DDR3 1600*(OC)/ 1333/ 1066/ 800 SDRAM (total 16 GB Max) ■ 4 DDR3 DIMMs (240-pin/ 1.5V) (* OC= overclocking, pour plus d’information sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport) LAN ■ Supporte Gigabit LAN par ATHEROS® AR8131M Audio ■ Puce intégrée par VIA® VT1828S ■ 8-canaux audio flexibles avec détection de prise ■ Conforme à la spécification Azalia 1.0 IDE ■ 1 port IDE par AMD® SB710 ■ Supporte les mode Ultra DMA 66/100/133 mode, les modes d’opération PIO et Bus Master SATA ■ 6 ports SATA 3Gb/s par AMD® SB710 RAID ■ SATA1~6 supportent le mode RAID 0/ 1/ / 10 ou JBOD par AMD® SB710 Fr-2 Disquette ■ 1 port de disquette ■ Supporte 1 FDD avec 360 KB, 720 KB, 1.2 MB, 1.44 MB et 2.88 MB Connecteurs Emplacements ■ 1 emplacement PCI Express x16 (PCI_E2), supporte jusqu’à la vitesse PCI Express x16 ■ 1 emplacement PCI Express x16 (PCI_E3), supporte jusqu’à la vitesse PCI Express ■ 1 emplacement PCI Express x1 ■ 3 emplacements PCI, supportent l’Interface bus PCI 3.3V/ 5V PCI Dimension ■ ATX (21.0cm X 30.5 cm) Montage ■ 6 trous de montage
