Z97 XPOWER AC - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	MSI
Modèle	Z97 XPOWER AC
Socket	LGA1150
Chipset	Intel Z97 Express
Format	ATX
Dimensions	305 mm x 244 mm
Poids	Environ 1,5 kg
Alimentation requise	Connecteur ATX 24 broches + 1x 8 broches EPS12V
Nombre de slots mémoire	4 x DDR3 DIMM
Type de mémoire	DDR3 1066/1333/1600/1866/2000/2133/2200/2400/2600/2666/2800/3000/3100/3200 MHz (OC)
Capacité mémoire maximale	32 Go
Slots PCI Express	3 x PCIe 3.0 x16 (x16/x8/x8), 1 x PCIe 2.0 x1
Stockage SATA	8 x SATA 6 Gb/s (dont 2 x SATA Express)
USB 3.0	4 ports à l'arrière, 2 headers pour 4 ports supplémentaires
USB 2.0	2 ports à l'arrière, 4 headers pour 8 ports supplémentaires
Audio	Realtek ALC1150, 8 canaux HD Audio
Réseau	Killer E2205 Gigabit LAN
Wi-Fi	Intel Dual Band Wireless-AC 7260 (802.11ac)
Bluetooth	Bluetooth 4.0
Fonctions d'overclocking	OC Panel, Direct OC, boutons Power/Reset/OC Genie
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de nettoyants liquides.
Sécurité	Protection ESD, double protection de la mémoire
Pièces détachées et réparabilité	Disponibles via le service après-vente MSI. Réparation possible par un technicien qualifié.
Garantie	3 ans constructeur

FOIRE AUX QUESTIONS - Z97 XPOWER AC MSI

Quels processeurs sont compatibles avec la carte mère MSI Z97 XPOWER AC ?

La carte mère MSI Z97 XPOWER AC est compatible avec les processeurs Intel Core de 4e et 5e génération (Haswell et Haswell Refresh) sur socket LGA1150, y compris les modèles i3, i5, i7 et les Pentium/Celeron de la série G.

Quelle mémoire RAM puis-je utiliser ?

Elle supporte la mémoire DDR3 jusqu'à 32 Go avec des fréquences allant de 1066 MHz à 3200 MHz en overclocking. Il est recommandé d'utiliser des kits certifiés compatibles pour des performances optimales.

Comment mettre à jour le BIOS de la MSI Z97 XPOWER AC ?

Vous pouvez mettre à jour le BIOS via l'utilitaire M-Flash intégré au BIOS ou en utilisant l'outil Live Update sous Windows. Téléchargez le fichier BIOS depuis le site MSI, placez-le sur une clé USB FAT32, puis lancez M-Flash dans le BIOS.

La carte mère ne démarre pas, que faire ?

Vérifiez d'abord les connexions d'alimentation, le bon enfichage des barrettes de RAM et du processeur. Utilisez le bouton Power directement sur la carte. Si le problème persiste, effectuez un Clear CMOS en shuntant le cavalier JBAT1 ou en retirant la pile pendant quelques minutes.

Combien de slots PCI Express dispose la MSI Z97 XPOWER AC ?

Elle offre 3 slots PCIe 3.0 x16 fonctionnant en modes x16/x8/x8, et 1 slot PCIe 2.0 x1. Cela permet le support du SLI/CrossFireX à 2 ou 3 cartes graphiques.

La carte mère supporte-t-elle un SSD M.2 ?

Oui, elle intègre un slot M.2 (NGFF) qui prend en charge les SSD en format 2260/2280 avec interface PCIe 2.0 x2 (bande passante limitée). Pour des performances supérieures, utilisez un SSD SATA III sur un port SATA Express.

Quelles sont les fonctions d'overclocking disponibles ?

La carte propose OC Panel pour un réglage en temps réel, Direct OC via les touches +/-, et la fonction OC Genie pour un overclocking automatique. Les tensions et fréquences sont ajustables dans le BIOS.

Le Wi-Fi et le Bluetooth sont-ils intégrés ?

Oui, la MSI Z97 XPOWER AC inclut une carte sans fil Intel Dual Band Wireless-AC 7260 supportant le Wi-Fi 802.11ac et le Bluetooth 4.0. L'antenne est fournie avec la carte.

Quelles sont les dimensions exactes de la carte mère ?

Elle respecte le format ATX standard avec des dimensions de 305 mm x 244 mm. Assurez-vous que votre boîtier peut accueillir ce format.

Quelle est la durée de la garantie constructeur ?

La garantie constructeur est de 3 ans à compter de la date d'achat. Pour les pays de l'Union Européenne, la garantie légale minimale est de 2 ans mais MSI offre une année supplémentaire.

MODE D'EMPLOI Z97 XPOWER AC MSI

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

RUSSE

Guide rapide du panneau arrière ......Fr-7

Mémoire ......Fr-13

Trous taraudés de montage....Fr-14

Connecteurs d'alimentation....Fr-15

Emplacements d'extension....Fr-16

Cartes vidéo / graphiques ......Fr-17

Connecteurs internes....Fr-18

Point de vérification tension....Fr-25

Boutons....Fr-26

Cavaliers ......Fr-30

Cavaliers ......Fr-31

Indicateurs d'état LED....Fr-34

Pilotes et Utilitaires....Fr-36

Configuration BIOS ......Fr-37

Русский ....Ru-1

Merci d'avoir choisi une carte mère E-ATX de la série Z97 XPOWER AC (MS-7914 v1.X). La série Z97 XPOWER AC est basée sur le chipset Intel® Z97 pour une efficacité optimale. Conçue pour fonctionner avec les processeurs Intel® LGA1150, les cartes mères de la série Z97 XPOWER AC délivrent de hautes performances et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

Spécifications

Processeurs	■ Support 5ème et 4ème Génération Intel® CoreTM Processeurs, et Intel® Pentium® et Celeron® Processeurs pour Socket LGA1150
Chipset ■ Chipset Intel ® Z97 Express
Mémoire supportée	■ 4x emplacements de mémoire DDR3 supportent jusqu'à 32GB■ Support DDR3 3200(OC)/ 3100(OC)/ 3000(OC)/ 2800(OC)/ 2666(OC)/ 2600(OC)/ 2400(OC)/ 2200(OC)/ 2133(OC)/ 2000(OC)/ 1866(OC)/ 1600/ 1333/ 1066 MHz■ Architecture mémoire double canal■ Support mémoire non-ECC, mémoire un-buffered■ Support IntéExtreme Memory Profile (XMP)
Emplacement d'extension	■ 5x emplacements PCIe 3.0 x16*- Le mode d'opération sera x0/x16/x0/x0/x0, x16/x0/x0/x16/x0, x16/x0/x0/x8/x8 ou x8/x0/x8/x8/x8.*- Support l'installation jusqu'à 4 cartes d'extension PCIe x16.■ 2x emplacements PCIe 2.0 x1* Pour l'installation d'une seule carte d'extension avec la performance optimum, il est recommandé d'utiliser l'emplacement PCI_E2.
Graphiques intégrées	■ 1x port HDMI, supportant une résolution maximum de 4096x2160@24Hz, 2560x1600@60Hz■ 1x port DisplayPort, supportant une résolution maximum de 4096x2304@24Hz, 2560x1600@60Hz, 3840x2160@60Hz, 1920x1200@60Hz
Multi-GPU Support	■ Support 4-Way AMDCrossFireTM Technology*■ Support 4-Way NVIDIAASLI TM Technology* Support Windows 7 et Windows 8/ 8.1
Stockage ■ Chipset Intel Z97 Express- 6x ports SATA 6Gb/s (SATA1~6)- 1x port M.2*- M.2 port supporte le module M.2 SATA 6Gb/s- M.2 port supporte le module M.2 PCIe jusqu'à la vitesse 10Gb/s**- M.2 port supporte le module de longeur 4.2cm/ 6cm/ 8cm- Support RAID 0, RAID1, RAID 5 et RAID 10***- Support Intel Smart Response Technology, Intel® Rapid Start Technology et Intel Smart Connect Technology****■ Chipset ASMedia ASM1061- 4x ports SATA 6Gb/s (SATA7~10)* Ports SATA5 et SATA6 sont indisponibles pendant l'installation de module au port M.2.** Intel RST ne supporte que les SSD M.2 PCIe avec ROM UEFI, les ROM Legacy ne sont pas supportées.*** L'interface M.2 PCIe ne prend pas en charge RAID 0, RAID1, RAID 5 ni RAID 10.**** Support Intel Core processeurs sous Windows 7 et Windows 8/ 8.1
USB ■ Chipset Intel Z97 Express- 4x ports USB 3.0 disponibles via les connecteurs USB internes- 6x ports USB 2.0 (2 ports sur le panneau arrière, 4 ports disponibles via les connecteurs USB internes*)■ Chipset ASMedia ASM1074- 6x ports USB 3.0 sur le panneau arrière■ Chipset ASMedia ASM1042- 2x ports USB 3.0 sur le panneau arrière* Le connecteur JUSB1 Interne supporte MSI Super Charger.
Audio■Realtek	®ALC1150 Codec-7.1-canal audio haute-définition-Support S/PDIF output
LAN■1x Intel	I218-V Gigabit LAN Contrôleur
Wireless LAN	■Module d'extension Wi-Fi/Bluetooth avec puces Intel Dual Band Wireless-AC 7260.-Support Wi-Fi 802.11 a/b/g/n/ac, double bandes (2.4GHz, 5GHz) jusqu'à la vitesse 867 Mbps.-Support Intel Wireless Display (WiDi)
Bluetooth	■Module d'extension Wi-Fi/Bluetooth avec puces Intel Dual Band Wireless-AC 7260.-Support Bluetooth v4.0 (y compris BLE* et Bluetooth 3.0+HS)*BLE:Bluetooth Low Energy
Connecteurs sur le panneau arrière	■1x port PS/2 combo clavier/ souris■2x ports USB 2.0■1x bouton d'effacement CMOS■8x ports USB 3.0■1x connecteur S/PDIF OUT optique■1x port HDMI■1x port DisplayPort■1x port LAN (RJ45)■6x prises audio OFC
Connecteurs internes	■1x connecteur d'alimentation principal 24-pin ATX■1x connecteur d'alimentation 8-pin ATX 12V■1x connecteur d'alimentation 4-pin ATX 12V■1x connecteur d'alimentation 6-pin ATX 12V*■10x connecteurs SATA 6Gb/s■2x connecteurs USB 2.0 (support 4 autres ports USB 2.0)■2x connecteurs USB 3.0 (support 4 autres ports USB 3.0)■2x connecteurs de ventilateur de CPU 4-pin■5x connecteurs de ventilateur de système 4-pin■1x cavalier d'effacement CMOS■1x connecteur audio avant■2x connecteurs de panneau de système■1x connecteur de module TPM■1x connecteur intrusion châssis■9x connecteurs vérification de tensions■1x bouton GO2BIOS■1x bouton d'alimentation■1x bouton de réinitialisation■2x boutons de contrôle fréquence■2x CPU Ratio control buttons■1x bouton OC Genie■1x bouton de décharge■1x interrupteur Multi-BIOS■1x interrupteur de mode OC Genie■1x interrupteur de mode ralenti■1x interrupteur d'étape de base clock■1x interrupteur PCIe CeaseFire■1x 2-Digit Debug Code LED■1x connecteur de module Wi-Fi/Bluetooth*Fournit l'alimentation supplémentaire aux eplacements PCIe x16
I/O Contrôleur	Chip contrôleur NUVOTON NCT6792
Moniteur de matériel	Détection de la température du CPU/ du systèmeDétection de la vitesse du ventilateur du CPU/ du systèmeLe contrôle de la vitesse du ventilateur du CPU/ du système
Fonctions BIOS	2x 64 Mb flashUEFI AMI BIOSACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0Multi-langue
Fonctions spéciales	OC CertifiedAudio BoostMilitary Class 4OC Genie 4Click BIOS 4Intel Wireless DisplayNVIDIA SLIAMD CrossFireGO2BIOSEasy ButtonDirect OCPoints de contrôle tensionBouton d'effacement CMOSTotal Fan ControlSuper ChargerSmart UtilitiesWi-FiBluetoothCommand CenterECO Center
Loglclel ■ Pilotes	MSI- Command CenterLive Update 6-Smart UtilitiesSuper Charger-Fast Boot- ECO Center7-ZIPIntel Extreme Tuning UtilityNorton Internet Security Solution
Dimension ■ Dimensions E-ATX■ 12 in. x 10.4 in. (30.5 cm x 26.4 cm)

Pour plus d'information sur le CPU, veuillez visiter

http://www.msi.com/cpu-support/

Pour plus d'information sur les composants compatibles, veuillez visiter

http://www.msi.com/test-report/

Guide référence des connecteurs

Noms de ports Types des ports Page		Page
Panneau arrière Fr-7
BCLK+, BCLK- Boutons de contrôle de base clock Fr-28
BCLK_STEP1 Interrupteur d'étape de base clock Fr-33
CPU LGA1150 CPU Socket Fr-9
CPUFAN1~2,SYSFAN1~3,OPTFAN1~2:
Connecteurs d'alimentation de ventilateurs Fr-19
DIMM1~4 Emplacements de mémoire Fr-13
DISCH1 Bouton de décharge Fr-27

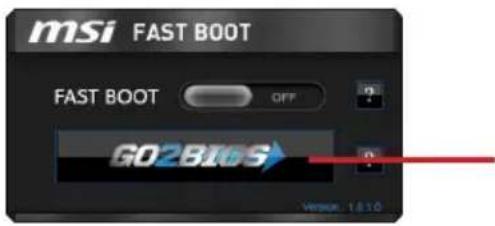

FASTB1 Bouton GO2BIOS		Fr-29
FV1 Connecteurs vérification de tension Fr-25
JAUD1 Connecteur audio avant		Fr-23
JBAT1 Cavalier d'effacement CMOS		Fr-30
JCI1 Connecteur intrusion châssis		Fr-22
JFP1, JFP2 Connecteurs de panneau système		Fr-20
JPWR1~4 Connecteurs d'alimentation ATX		Fr-15
JTPM1 Connecteur de Module TPM		Fr-24

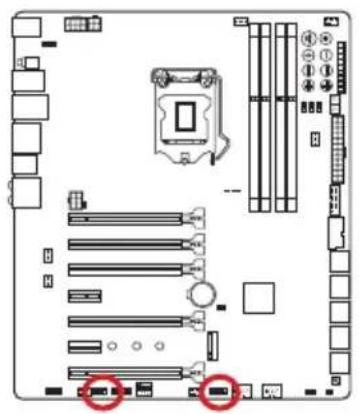

JUSB1~2 Connecteurs d'extension USB 2.0		Fr-21
JUSB3~4 Connecteur d'extension USB 3.0		Fr-22

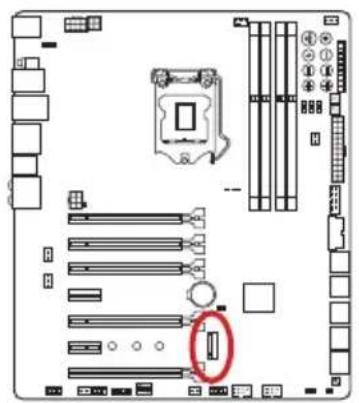

M2_1 Port M.2		Fr-23
BIOS_SW1 Interrupteur Multi-BIOS		Fr-31
OC_SW1 Interrupteur de mode OC Genie		Fr-32
OC1 Bouton OC Genie		Fr-26
PCI_E1~7 Emplacements d'extension PCIe		Fr-16
PEGSW1 Interrupteur PCIe CeaseFire		Fr-33

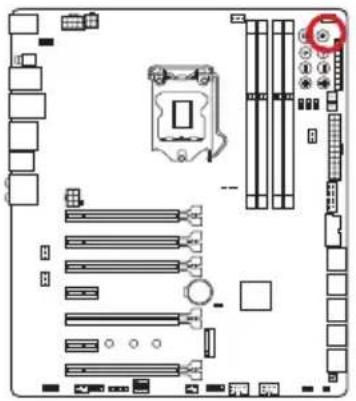

POWER1 Bouton d'alimentation Fr-27
RATIO+, RATIO- Bouton de contrôle CPU Ratio		Fr-28
RESET1 Bouton de réinitialisation		Fr-27
SATA1~10 Connecteurs SATA		Fr-18
SLOW_1 Interrupteur de démarrage mode ralenti		Fr-32

Guide rapide du panneau arrière

▶ Port PS/2 combo clavier/souris

Combinaison d'un connecteur souris / clavier DIN PS/2 pour une souris ou un clavier PS/2®.

▶ Bouton d'effacement CMOS

CMOS RAM intégré qui est alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, appuyez sur ce bouton pour effacer les données.

▶Port USB 2.0

Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou d'autres périphériques compatibles USB 2.0.

▶Port USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez installer un périphérique USB 3.0, vous devez vous connecter à un port USB 3.0. Si un câble USB est utilisé, il doit être compatible USB 3.0.

▶ Port LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).

LINK/ACT LED SPEED LED	LED Etat de LED Description	Description	Description
	Link/ Activity LED (LED de lien/activité)	Eteint Non relié
		Jaune Relié
		Clignote Activité de donnée
	Speed LED (LED de vitesse)	Eteint Débit de 10 Mbps
		Vert Débit de 100 Mbps
		Orange Débit de 1 Gbps

▶ S/PDIF-Out optique

Ce connecteur S/PDIF (Sony et Philips Digital Interconnect Format) est utilisé pour la transmission audio numérique à des haut-parleurs externes via un câble optique.

▶Port HDMI

Le High-Definition Multimedia Interface est une interface audio/vidéo tout-numérique, qui est capable de transmettre des flux décompressés. HDMI supporte toutes les formes de TV, y compris le standard, l'amélioré, ou les vidéos hautes définitions, plus l'audio numérique multicanal sur un simple câble.

▶Port DisplayPort

Le port DisplayPort est une interface d'affichage numérique standard. Ce connecteur sert à relier un moniteur avec les entrées DisplayPort.

Important

Cette plate-forme prend en charge la fonction double écran.

	HDMI+DisplayPort
Mode étendu(Etendre le PC sur un deuxième moniteur)	○
Mode clone(Les moniteurs ont le même écran)	○

▶▶ Ports audio

Ces connecteurs audio sont utilisés pour les périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.

■ Bleu - Entrée ligne : sert à connecter les périphériques externes de sortie audio. ■ Vert - Sortie ligne : est utilisé pour un haut-parleur ou un casque. ■ Rose - Micro : est utilisé pour un microphone.

■ Noir - Sortie surround arrière : sortie audio pour les haut-parleurs surround arrière en mode 4/5.1/7.1. ■ Orange - Sortie centrale / caisson de basses : sortie audio pour le canal central / caisson de basses en mode 5.1/7.1. ■ Gris - Sortie surround latéral : sortie audio pour les haut-parleurs surround latéraux en mode 7.1.

Introduction au CPU LGA 1150

À la surface du CPU LGA 1150, vous noterez deux encoches et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune correspond à la broche 1.

Important

Surchauffe

La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Remplacement du processeur

Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du système et débranchez le cordon d'alimentation de la prise pour garantir la sécurité du processeur.

Overclocking

Cette carte mère prend en charge l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer l'overclocking. Toutefois, l'utilisation au-delà des spécifications du fabricant n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

Installation du CPU et de son ventilateur

Lors de l'installation d'un CPU, assurez-vous toujours qu'il est équipé d'un ventilateur, nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instructions suivantes pour installer correctement le CPU et son ventilateur. Une installation incorrecte peut endommager le CPU et la carte mère.

Vidéo de démonstration

Regardez la vidéo d'installation du CPU et de son ventilateur sur le site ci-dessous.

http://youtu.be/bf5La099url

1. Poussez le levier de charge vers le bas pour le dégager, puis levez-le jusqu'à la position complètement ouverte.
2. La plaque se soulève automatiquement lorsque le levier est levé à la position complètement ouverte.

Important

Ne touchez pas les contacts du socket ni l'envers du CPU.

1. Alignez les encoches et les clés d'alignement du socket. Abaissez le CPU en ligne droite, en évitant de le faire basculer ou glisser dans l'emplacement. Vérifiez qu'il est bien installé dans le bon sens.
2. Fermez et glissez la plaque de charge sous le bouton de rétention. Fermez et engagez le levier de charge.

1. Lorsque vous poussez le levier, le couvercle PnP surgit automatiquement de l'emplacement du CPU. Ne jetez pas le couvercle PnP. Replacez toujours le couvercle PnP si le CPU est retiré de son emplacement.
2. Appliquez une couche de pâte thermique (ou d'adhésif thermique) sur le dessus du CPU. Cela aide à dissiper la chaleur et prévient la surchauffe du CPU.

1. Localisez le connecteur du ventilateur CPU sur la carte mère.
2. Placez le ventilateur sur la carte mère avec son câble face au connecteur du ventilateur. Les éléments de fixation doivent correspondre aux trous sur la carte.

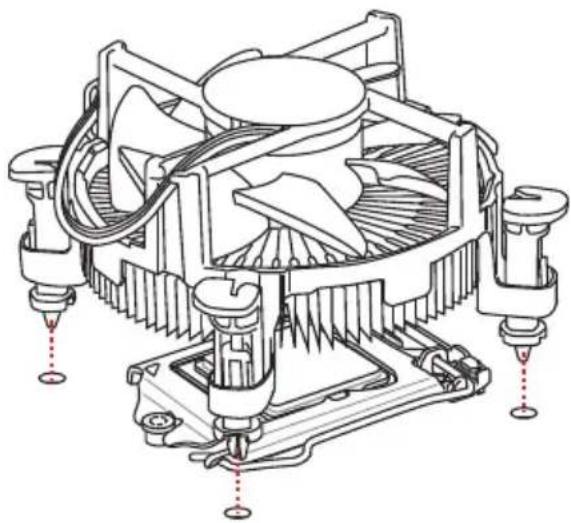

1. Appuyez sur le ventilateur jusqu'à ce que les quatre éléments de fixation se coincent dans les trous de la carte mère. Appuyez sur les quatre éléments de fixation pour fixer le ventilateur. Lorsque tous les quatre sont bien en position, vous devez entendre un clic.
2. Inspectez la carte mère pour vous assurer que les bouts des éléments de fixation sont bien verrouillés en position.
3. Finalement, reliez le câble du ventilateur de CPU au connecteur sur la carte mère.

Important

• Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
• Quand le CPU n'est pas installé, protégez toujours les broches de l'emplacement du CPU avec le couvercle recouvrant l'emplacement.
• Si vous avez acheté un CPU avec son ventilateur séparé, veuillez vous référer à la documentation dans le paquet du ventilateur pour plus d'informations sur l'installation.

Mémoire

Ces emplacements DIMM sont destinés à installer les modules de mémoire.

Démonstration vidéo

Voir la vidéo sur l'installation des mémoires sur le site ci-dessous. http://youtu.be/76yLtJaKICQ

Règle de population en mode double canal

En mode double canal, les modules de mémoire peuvent transmettre et recevoir simultanément deux lignes de données. L'activation du mode double canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode double canal.

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les modules DDR2. Vous devez toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
• Pour garantir la stabilité du système, assurez-vous d'installer les modules de mémoire du même type et de la même densité en mode double canal.
• En raison des ressources utilisées par le chipset, le système ne détectera que jusqu'à 31+ Go (et non 32 Go complets) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 8 Go.

Trous taraudés de montage

Avant d'installer votre carte mère, vous devez d'abord installer les entretoises de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné d'un panneau d'entrée/sortie arrière, veuillez le remplacer et utiliser celui fourni dans la boîte de la carte mère. Le panneau d'entrée/sortie arrière doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les entretoises de montage du plateau avec les trous taraudés de la carte mère et fixez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'informations, veuillez vous référer au manuel de votre boîtier d'ordinateur.

Important

• Installez la carte mère sur une surface plane et propre.
• Pour éviter tout dommage à la carte mère, assurez-vous qu'il n'y ait aucun contact entre la carte mère et le boîtier de l'ordinateur, hormis les entretoises de montage.
• Assurez-vous qu'aucun composant métallique ne soit placé sur la carte ou dans le boîtier de l'ordinateur, ce qui pourrait provoquer un court-circuit sur la carte mère.

Connecteurs d'alimentation

Démonstration vidéo

Voir la vidéo sur l'installation des connecteurs d'alimentation sur le site ci-dessous.

http://youtu.be/gkDYyR_83I4

JPWR1\~4 : Connecteur d'alimentation ATX

Ce connecteur vous permet de relier une alimentation ATX. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement le câble dans le connecteur. Si ceci est bien fait, la pince sur le câble d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin de garantir une opération stable de la carte mère.

Emplacements d'extension

Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

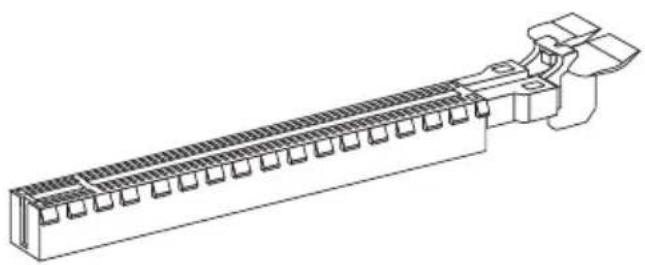

PCI_E1\~7 : Emplacement d'extension PCIe

L'emplacement PCIe supporte l'interface de carte d'extension PCIe.

Tableau de débit d'emplacements PCIe x16

Ce tableau montre la corrélation entre le débit des emplacements PCIe et les multiples cartes graphiques.

Emplacement	Débit
	Simple 2-voies 3-voies 4-voies* 3-voies			4-voies*
PCI_E1 x16 x16 x8 —
PCI_E2 x16		—	—	—
PCI_E3 x8	—	—	—
PCI_E5 x16 x8 x8 —
PCI_E7 x8 x8	—	—

* Supporte l'installation jusqu'à 4 cartes d'extension PCIe x16.

Important

• Pour l'installation d'une seule carte d'extension PCIe x16 avec la performance optimale, il est recommandé d'utiliser l'emplacement PCI_E2.
• Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou logiciel ajoutés.

Cartes vidéo / graphiques

La carte mère peut utiliser la partie graphique intégrée au processeur, mais peut également utiliser une carte vidéo distincte installée sur un port d'extension de la carte mère. Une ou plusieurs cartes vidéo ajoutées peuvent améliorer fortement la performance graphique du système. Pour une compatibilité parfaite, nous vous recommandons d'utiliser des cartes graphiques MSI.

Démonstration vidéo

Regardez la vidéo sur l'installation d'une carte graphique dans l'emplacement PCIe x16 avec verrou papillon sur le site ci-dessous.

http://youtu.be/mG0GZpr9w_A

Installation d'une carte vidéo simple

1. Déterminez quel type d'emplacement(s) d'extension la carte vidéo utilisera. Localisez l'emplacement(s) d'extension sur la carte mère. Retirez les caches de protection correspondant à cet emplacement du boîtier de l'ordinateur.
2. Alignez la carte vidéo sur le haut de l'emplacement d'extension, les sorties vidéo de la carte graphique orientées vers l'extérieur du boîtier de l'ordinateur. Pour une seule carte vidéo, il est recommandé d'utiliser l'emplacement PCI_E2.
3. Poussez la carte vidéo dans l'emplacement d'extension. Selon l'emplacement(s) d'extension utilisé, il doit y avoir des pinces sur l'emplacement(s) d'extension qui se verrouillent en place.
4. Si nécessaire, vissez l'équerre de la carte graphique au boîtier de l'ordinateur. Certaines cartes vidéo exigent un câble venant directement de l'alimentation.
5. Veuillez consulter le manuel de votre carte graphique pour plus d'instructions concernant l'installation des pilotes ou d'autres réglages spécifiques.

Connecteurs internes

SATA1~10 : Connecteurs SATA

Ce connecteur est un port d'interface SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), disques à état solide (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).

Démonstration vidéo

Regardez la vidéo sur l'installation d'un SATA HDD. http://youtu.be/RZsMpqxythc

SATA1~6 (6Gb/s, par Intel® Z97)

SATA7~10 (6Gb/s, par ASMedia® ASM1061)

Important

• Les ports SATA5 et SATA6 deviennent indisponibles lorsqu'un module est installé dans le port M.2.
• De nombreux périphériques Sérial ATA ont besoin d'un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les disques à état solide (SSD), et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel des périphériques pour plus d'informations.
• Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques SATA, tels que HDD, SSD, et lecteur optique au boîtier. Référez-vous au manuel de votre boîtier ou de votre périphérique SATA pour plus d'instructions d'installation.
• Veuillez ne pas plier le câble de Sérial ATA à 90°. Autrement, cela entraînerait une perte de données pendant la transmission.
• Les câbles SATA ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

CPUFAN1~2, SYSFAN1~3, OPTFAN1~2 : Connecteur d'alimentation du ventilateur

Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur du matériel système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.

Important

• Veuillez vous référer au site officiel de votre processeur ou consulter votre vendeur pour trouver des ventilateurs de refroidissement CPU recommandés.
• Ces connecteurs CPUFAN1/2 et SYSFAN1/2/3 supportent le contrôle Smart fan avec le mode linéaire. Vous pouvez installer l'utilitaire Command Center qui contrôlera automatiquement la vitesse du ventilateur en fonction de la température actuelle.
• S'il n'y a pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
• Avant le premier démarrage, assurez-vous qu'aucun câble n'endommage les lames des ventilateurs.

JFP1, JFP2 : Connecteur panneau système

Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser le M-Connector en option afin de vous simplifier l'installation. Connectez tous les fils du boîtier à M-Connector et puis connectez le M-Connector à la carte mère.

Démonstration vidéo

Voir la vidéo pour l'installation des connecteurs du panneau avant.

http://youtu.be/DPELIdVNZUI

• Sur les branchements du boîtier, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication relative au M-Connector en option pour déterminer la bonne orientation et la position des connecteurs.
• La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

JUSB1\~2 : Connecteurs d'extension USB 2.0

Ce connecteur est destiné à connecter les périphériques USB haute vitesse tels que les disques durs USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Le connecteur JUSB1 (marqué rouge) supporte la nouvelle technologie MSI Super-Charger permettant de recharger plus rapidement votre téléphone portable ou d'autres périphériques se rechargeant via USB. Pour activer cette fonction, il est nécessaire d'installer l'application MSI SuperCharger sur votre ordinateur. Lorsque l'application Super-Charger est activée, le connecteur JUSB1 convertira les canaux de données en canaux d'alimentation supplémentaires pour permettre la charge rapide. Veuillez remarquer qu'à ce moment, la transmission et synchronisation des données du connecteur JUSB1 seront désactivées. Pour activer à nouveau JUSB1 comme un connecteur USB 2.0 ordinaire, veuillez éteindre l'application SuperCharger. Lorsque l'ordinateur est en mode veille ou hibernation (S3/ S4/ S5), le mode SuperCharger peut être activé automatiquement.

Démonstration vidéo

Voir la vidéo pour le changement du smartphone avec Super-Charger.

http://youtu.be/FCyvjr5NbOw

Important

- Notez que les pins VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.

- Veuillez ne connecter qu'un seul périphérique par port USB pour assurer une charge stable.

- La technologie SuperCharger n'est pas disponible sur tous les modèles de cartes mères. Veuillez vous référer au site MSI pour vérifier si votre carte mère est équipée de la technologie SuperCharger.

• Pour l'iPad, JUSB1 (marqué en rouge) peut également charger l'iPad en état S3, S4, S5.

- Nous ne recommandons pas de déconnecter un périphérique lorsque vous le chargez en état S1.

JUSB3~4 : Connecteurs d'extension USB 3.0

Le port USB 3.0 est rétrocompatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (SuperSpeed).

Important

• Notez que les broches VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, vous devez utiliser un câble USB 3.0.

JCI1 : Connecteur d'intrusion châssis

Ce connecteur est relié à un câble d'interrupteur d'intrusion châssis. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

JAUD1 : Connecteur audio panneau avant

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

M2_1 : Port M.2

Le port M.2 supporte soit le module M.2 SATA 6Gb/s ou celui M.2 PCIe. Vous pouvez régler le port M.2 à la détection automatique ou une interface spécifique avec le cavalier JM2_1.

• Les ports SATA5 et SATA6 deviennent indisponibles lorsqu'un module est installé dans le port M.2. • L'interface M.2 PCIe ne supporte que UEFI option ROM, mais PAS legacy option ROM. • L'interface M.2 PCIe ne supporte pas RAID 0, RAID 1, RAID 5 et RAID 10.

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus d'informations détaillées.

Points de vérification de tension

Ces points de vérification de tension servent à mesurer les tensions actuelles du système. Un multimètre est nécessaire (non fourni) pour vérifier les tensions.

FV1 : Points de contrôle de tension

Ces points de vérification de tension servent à mesurer les tensions du CPU et du PCH. Pour vérifier les tensions, il faut attacher le fil positif du multimètre à ces points et attacher le fil négatif sur le point de masse.

Point Description	Description
GND (pin 7~9) Masse
C_SA (pin 6) Tension	CPU_SA (CPU System Agent) est celle fournie au contrôleur de mémoire intégrée dans le CPU.
RING (pin 5) Tension	CPU Ring est un interface aux contrôleurs intégrés dans le CPU. La tension CPU Ring influe la performance d'overclocking du CPU.
GFX (pin 4) La tension	CPU_GFX est celle fournie au processeur graphique intégré localisé sur le CPU.
CORE (pin 3) Tension	CPU core0. La tension CPU est celle fournie au coeur CPU. L'overclocking plus haut demande une tension du coeur CPU plus haut pour maintenir la stabilité.
DDR (pin 2) Tension de	mémoire. La tension de mémoire DDR est celle fournie aux modules de mémoire DDR sur la carte mère. Le temps de mémoire moins peut exiger une tension plus haute pour maintenir la stabilité.
VCCIN (pin1) La tension	CPU VCCIN est la source d'alimentation du CPU, partagée avec les composants du CPU.

Boutons

Cette carte mère possède de nombreux boutons intégrés pour contrôler des fonctions variées. Cette section vous explique comment changer les fonctions de votre carte mère avec ces boutons intégrés.

OC1 : Bouton OC Genie

Ce bouton sert à auto-overclocker le système. Appuyez sur ce bouton une fois lorsque le système est éteint pour activer OC Genie. Le bouton reste enfoncé jusqu'à ce qu'il soit appuyé de nouveau pour désactiver la fonction OC Genie. Lors du prochain démarrage, l'utilitaire OC Genie overclocke automatiquement les réglages CPU aux valeurs de performance optimale. Pour désactiver OC Genie, éteignez le système et appuyez encore sur le bouton OC Genie. Les réglages de configuration CPU retournent aux valeurs normales lorsque le bouton n'est plus enfoncé.

Démonstration vidéo

Voir la vidéo pour l'utilisation du bouton OC Genie. http://youtu.be/nIpRvWkUazg

• Cette carte mère permet d'activer OC Genie de deux façons différentes : appuyez sur le bouton OC Genie physique sur la carte mère, ou cliquez sur le bouton virtuel OC Genie dans le BIOS. Vous pouvez spécifier comment activer votre OC Genie depuis le menu "OC Genie Function Control" dans le BIOS.
• Veuillez installer une mémoire DDR3 1333 ou supérieure et un dispositif de dissipation de la chaleur de qualité lorsque vous utilisez la fonction OC Genie.
• Nous ne garantissons pas le cadre d'overclocking ni les dommages/risques pouvant être causés par l'overclocking.
• Vous pouvez désactiver la fonction OC Genie dans les réglages du BIOS. Veuillez vous référer à la section BIOS de ce manuel pour les instructions sur la façon de désactiver OC Genie dans le BIOS.
• L'utilisation d'OC Genie est aux risques de l'utilisateur. L'overclocking n'est jamais garanti par MSI.
• Pour assurer une utilisation réussie d'OC Genie, les composants MSI sont recommandés.

POWER1 : Bouton d'alimentation

Ce bouton sert à allumer ou éteindre le système. Appuyez sur ce bouton pour allumer ou éteindre le système.

RESET1 : Bouton de réinitialisation

Ce bouton sert à réinitialiser le système. Appuyez sur ce bouton pour le réinitialiser.

DISCH1 : Bouton de décharge

Ce bouton vous permet de décharger la carte mère en utilisant ce bouton au lieu d'enlever la batterie. Vous pouvez décharger la carte mère en appuyant sur ce bouton lorsque le système est hors tension.

BCLK+, BCLK- : Boutons de contrôle de la fréquence de base

Ces boutons servent à augmenter ou diminuer la fréquence de base. Appuyer une fois sur le bouton Plus/Moins peut augmenter/diminuer la fréquence de base de 1 MHz lorsque le système est en fonctionnement normal.

RATIO+, RATIO- : Boutons de contrôle du ratio CPU

Ces boutons servent à augmenter ou diminuer le ratio CPU. Appuyer une fois sur le bouton Plus/Moins peut augmenter/diminuer le ratio CPU lorsque le système est en fonctionnement normal.

Bouton Moins : CPU RATIO - 1

FASTB1 : Bouton GO2BIOS

Si vous activez la fonction "MSI Fast Boot" dans le BIOS, le clavier est indisponible et il est impossible d'entrer dans le BIOS en appuyant sur DEL. Une fois que vous appuyez sur ce bouton, le système entrera dans la configuration BIOS directement au prochain démarrage.

JBAT1 : Cavalier d'effacement CMOS

Il y a un CMOS RAM intégré, qui est alimenté par une batterie externe située sur la carte mère, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer CMOS RAM.

Important

Vous pouvez effacer le CMOS RAM en connectant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Évitez d'effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.

Cavaliers

BIOS_SW1 : Interrupteur Multi-BIOS

Cette carte mère est équipée de deux BIOS ROMs indépendants (étiquetés A et B, celui par défaut est A). Si un des deux est endommagé, vous pouvez passer à l'autre pour le démarrage par glissement de l'interrupteur. En outre, ces deux BIOS ROMs ne supportent pas la fonction Auto Recovery (Récupération automatique), il faudrait maintenir ou mettre à jour la version BIOS par vous-même.

Récupération du BIOS avec la commande ADUFOS

Lorsque la mise à jour du BIOS échoue ou que l'ordinateur ne boot plus, vous pouvez récupérer le BIOS endommagé avec les étapes ci-dessous.

Préparation :

1. Préparez une clé USB bootable
2. Téléchargez la dernière version de BIOS depuis le site MSI officiel www.msi.com, puis décompressez le fichier.
3. Copiez AFUDE238.exe et le fichier BIOS sur la clé USB bootable.

Procédure de récupération BIOS :

1. Éteignez l'ordinateur.
2. Placez le commutateur Multi-BIOS sur la ROM BIOS fonctionnelle.
3. Insérez la clé USB que vous avez préparée dans le port USB.
4. Démarrez l'ordinateur et amorcez-le sur la clé USB.
5. Placez le commutateur Multi-BIOS sur la ROM BIOS endommagée.
6. Tapez la commande ci-dessous pour flasher le BIOS : AFUDE238 EXXXXIMS.XXX
7. Redémarrez l'ordinateur après la fin du flash du BIOS.

Important

N'utilisez pas l'interrupteur Multi-BIOS lorsque le système est allumé.

OC_SW1 : Interrupteur de mode OC Genie

Cet interrupteur fournit deux modes d'overclocking (Gear 1 et Gear 2) pour le fonctionnement d'OC Genie. Lorsque vous appuyez sur le bouton OC Genie, la procédure d'overclocking s'engage selon le paramétrage de cet interrupteur. Le mode Gear 1 est le mode par défaut. Le mode Gear 2 permet à la fonction OC Genie d'overclocker la fréquence du CPU / fréquence du système plus élevée que Gear 1.

Important

• Mode Gear 1 : ventilateur d'origine pour une utilisation normale.
• Mode Gear 2 : ventilateur pour une utilisation OC avec une meilleure dissipation de chaleur en refroidissement liquide ou personnalisé.

SLOW_1 : Interrupteur de démarrage du mode ralenti

Cet interrupteur est la solution de refroidissement LN2, fournissant les conditions extrêmes d'overclocking, pour démarrer à la fréquence stable du processeur et ainsi prévenir le crash du système.

Les utilisateurs peuvent essayer l'overclocking à température extrêmement basse à leurs propres risques. Les résultats d'overclocking peuvent varier selon la version du CPU.

BCLK_STEP1 : Interrupteur d'étape de Base Clock

Cet interrupteur fournit deux étapes (1 MHz et 0.1 MHz) pour l'opération des boutons de contrôle de Base Clock.

PEGSW1 : Interrupteur PCIe CeaseFire

Cet interrupteur PCIe CeaseFire vous aide à contrôler pratiquement et directement les cartes graphiques installées sans enlever les cartes graphiques physiques.

Tableau d'état LED Le tableau suivant décrit l'état des indicateurs LED.

LED Etat LED Description	Etat LED	Description
OC Switch Gear 1 Bleu	Mode d'OC Genie Gear 1
OC Switch Gear 2 Rouge	Mode d'OC Genie Gear 2
HDD Clignote Activité disque dur
BIOS B Vert BIOS B en	opération
BIOS A Bleu BIOS A en	opération
MSI Allumé Debug

Tableau LED Debug Code

Veuillez vous référer au tableau suivant pour plus d'informations sur le message LED du code Debug.

Poste Etat	Etat
02,07 Allumage initialisation CPU
03,08 Allumage initialisation North Bridge
04,09 Allumage initialisation South Bridge
0B Allumage initialisation Cache
11~14,32~36,56~5A Antérieur initialisation CPU
15~18,37~3A Antérieur initialisation North Bridge
19~1C,3B~3E Antérieur initialisation South Bridge
1D~2F,31,3F~4E,50~55 Antérieur initialisation mémoire
63~67,D0 Postérieur initialisation CPU
69~6F,D1 Postérieur initialisation North Bridge
70~77,D2 Postérieur initialisation South Bridge
92~96,B5,D4 Initialisation bus PCI
97,98,99,B2,D5~D7	Console périphériques Sortie/Entrée /initialisation consoler et chargement Option ROM (VGA, RAID, ports parallèles, ports séries......)
9A~A7,B4	Initialiser et détecter les périphériques intégrés (USB/ SATA/ SCSI......)
A8,A9,AB	Démarrage de la configuration BIOS. Configuration BIOS si nécessaire/ exigé.
AD/AE	Evénement Prêt à Démarrer/ Evénement démarrage Legacy
Température CPU Démarrage complet

Pilotes et Utilitaires

Après l'installation du système d'exploitation, il faut installer des pilotes pour maximiser les performances de l'ordinateur. La carte mère MSI est dotée d'un disque de pilotes. Ces pilotes permettent à l'ordinateur d'employer la carte mère plus efficacement et de bien développer les fonctions fournies.

Vous pouvez protéger votre ordinateur des virus par l'installation des programmes de sécurité empaquetés. Le paquet comprend aussi une variété d'utilitaires puissants et créatifs.

Installation de pilotes/utilitaires

Veuillez suivre les étapes suivantes pour installer les pilotes et les utilitaires pour votre ordinateur neuf.

1. Insérez le disque de pilote MSI dans le lecteur optique. L'écran de réglages apparaît automatiquement si l'autorun est activé dans le système d'exploitation.
2. Cliquez sur Total Installer. Une boîte de dialogue surgit et affiche tous les pilotes nécessaires.
3. Cliquez sur le bouton Install.

1. L'installation des logiciels sera en cours. Une fois terminé, il vous rappellera de redémarrer.
2. Cliquez sur le bouton OK pour terminer.
3. Redémarrez votre ordinateur.

Vous pouvez installer les utilitaires de la même façon.

Configuration BIOS

CLICK BIOS est développé par MSI qui fournit une interface graphique utilisateur pour régler les paramètres du BIOS à l'aide de la souris et du clavier.

Avec CLICK BIOS, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, choisir la priorité de périphérique de démarrage et voir les informations du système tel que le nom du CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrages pour les sauvegarder et les partager avec vos amis.

Entrer dans le réglage BIOS

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage :

Appuyez sur la touche DEL pour entrer dans le BIOS, F11 pour le menu de démarrage.

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans le BIOS, redémarrez le système en l'éteignant puis en le rallumant, ou en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches Ctrl, Alt et Suppr. MSI fournit deux façons supplémentaires pour entrer dans la configuration BIOS. Vous pouvez cliquer sur l'onglet "GO2BIOS" à l'écran de l'utilitaire "MSI Fast Boot" ou appuyer sur le bouton "GO2BIOS" physique (en option) sur la carte mère pour permettre au système d'aller dans la configuration BIOS directement au prochain démarrage.

Cliquez sur l'onglet "GO2BIOS" depuis l'écran de l'utilitaire "MSI Fast Boot".

Important

• Veuillez vous assurer d'avoir installé l'utilitaire "MSI Fast Boot" avant d'utiliser le service pour accéder à la configuration du BIOS.
• Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

Vue d'ensemble

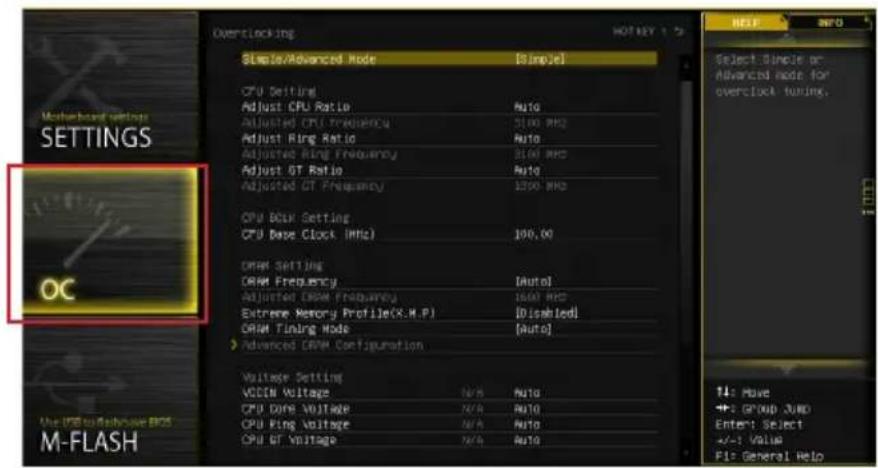

Entrer dans le BIOS, l'écran suivant apparaît.

▶ Sélection du menu BIOS

Les options suivantes sont disponibles :

■ SETTINGS - Utilisez ce menu pour spécifier vos réglages du chipset et des périphériques de démarrage. - OC - Ce menu permet l'ajustement des fréquences et des tensions. L'augmentation de la fréquence permettra de meilleures performances, néanmoins une haute fréquence produit plus de chaleur et pourrait entraîner une instabilité, nous déconseillons aux utilisateurs non initiés d'overclocker. ■ M-FLASH - Ce menu fournit la méthode pour mettre à jour le BIOS avec un disque flash USB. ■ OC PROFILE - Ce menu sert à régler divers profils d'overclocking. ■ HARDWARE MONITOR - Ce menu permet de régler la vitesse des ventilateurs et de surveiller les tensions du système. ■ BOARD EXPLORER - Il fournit les informations relatives aux périphériques installés sur la carte mère.

▶ Bouton virtuel OC Genie

Activer ou désactiver la fonction OC Genie en cliquant sur ce bouton. Lorsqu'il est activé, le bouton s'allume. Activer la fonction OC Genie peut automatiquement overclocker avec le profil d'overclocking optimisé MSI.

Important

Il est conseillé de ne faire aucune modification au menu OC ni de charger les valeurs par défaut après l'activation de la fonction OC Genie.

Bouton XMP

X.M.P. (Extreme Memory Profile) est une technologie de mémoire par le module de mémoire. Ce bouton est disponible lorsque les modules mémoire installés supportent cette technologie X.M.P. Activer ou désactiver X.M.P. par le clic de ce bouton.

▶ Écran de menu

Cette zone fournit les réglages BIOS et les informations qui permettent de changer les paramétrages.

▶Barre priorité de périphérique démarrage

Bougez les icônes des périphériques pour changer la priorité au démarrage.

Information du système

Cette partie affiche l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.

Langue

Ce menu vous permet de choisir la langue du réglage BIOS.

▶Indicateur température

Cette partie affiche la température du processeur et de la carte mère.

▶ Favori

Ceci vous permet de créer un menu BIOS personnalisé où vous pouvez sauvegarder et accéder dans les menus favoris et fréquemment utilisés.

■ Default HomePage - Ceci vous permet de sélectionner un menu BIOS (e.g. Réglages, OC..., etc) et le configurer comme la page principale du BIOS. - Favorite1\~5 - Ceci vous permet d'ajouter les menus favoris et fréquemment utilisés sur une page unique.

Opération

Vous pouvez contrôler le réglage BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcis et de la souris.

Touches	Souris Description	Description
<↑↓→←>	Choisir un champ	Choisir un article
	Cliquer/ Double-cliquer le bouton gauche	Choisir une icône/ un domaine
	Cliquer le bouton droite	Retourner au menu Exit ou revenir à la page précédente d'un sous-menu
<+> Augmenter la valeur numérique ou faire un changement
<-> Diminuer la valeur numérique ou faire un changement générale
<F1> Aide	générale
< F2> Assistant de favoris
< F3> Saisir vos menus favoris
< F4> CPU Spécifications
< F5> Entrer dans Memory-Z
< F6> Charger les réglages optimaux par défaut
< F8> Charger les profils OC de USB
< F9> Conserver les profils OC à USB
< F10> Conserver les changement et réinitialiser
< F12> Conserver une capture d'écran sur un lecteur USB FAT/FAT32

OC Menu

Ce menu est destiné aux utilisateur avancés souhaitant overclocker la carte mère.

• L'overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. - L'overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement votre matériel. - Si vous n'êtes pas familier avec l'overclocking, nous recommandons d'utiliser OC Genie pour un overclocking simplifié et plus stable.

▶ Mode Simple/Avancé [Avancé]

Active ou désactive les réglages OC avancés dans le BIOS.

[Simple] Fournit les réglages OC réguliers dans le BIOS.

[Avancé] Fournit les réglages OC avancés pour que les experts puissent les configurer dans le BIOS.

Nota : Le symbole * signifie le mode avancé des réglages OC.

▶ Configuration OC extrême [Désactivé]*

Ceci aide à ajuster les réglages BIOS nécessaires pour l'overclocking extrême. Vous avez les réglages par défaut avec ce menu désactivé.

< Réglages CPU >

▶▶ Ajuster le ratio CPU [Auto]

Définit le ratio CPU qui sert à déterminer la vitesse d'horloge du CPU. Ce menu peut être modifié uniquement si le CPU prend cette fonction en charge.

Affiche la fréquence ajustée du CPU. En lecture seule.

Choisit le mode d'opération du ratio CPU. Ce menu apparaît lorsque vous réglez le ratio CPU manuellement.

[Mode dynamique] Le ratio CPU sera modifié dynamiquement selon le chargement du CPU.

▶ EIST [Activé]*

Active ou désactive Enhanced Intel® SpeedStep Technology. Ce menu apparaît lorsque "Adjust CPU Ratio" est mis en [Auto].

[Enabled] Active le EIST pour ajuster dynamiquement la tension du CPU et la fréquence du cœur. Cela diminue la consommation d'énergie et la production de chaleur en moyenne.

[Disabled] Désactive EIST.

Intel Turbo Boost [Enabled]*

Active ou désactive Intel® Turbo Boost. Ce menu, pour le mode Simple, apparaît lorsque le CPU installé prend cette fonction en charge.

[Enabled] Active la fonction d'augmenter automatiquement les performances du CPU, supérieures à la spécification nominale lorsque le système exige un état de performance plus élevée.

[Disabled] Désactive cette fonction.

▶Legacy Tweaking [Disabled]*

Active ou désactive l'amélioration de la performance des applications de référence legacy comme 3DMark 01.

[Enabled] Active cette fonction pour améliorer la performance de 3DMark 01.

[Disabled] Désactive cette fonction.

Active la fonction OC Genie via le bouton virtuel dans le BIOS ou le bouton physique sur la carte mère. L'activation de la fonction OC Genie peut overclocker automatiquement le système avec le profil d'overclocking MSI optimisé.

[By BIOS Options] La fonction OC Genie est activée en cliquant le bouton virtuel OC Genie en haut à gauche de l'écran de configuration du BIOS.

[By Onboard Button] La fonction OC Genie est activée en appuyant sur le bouton physique OC Genie sur la carte mère.

Choisit un type de profil d'overclocking pour la fonction OC Genie. Ce menu apparaît lorsque "OC Genie Function Control" est mis en [By BIOS Options].

[Gear1] Active le profil d'overclocking Gear1 pour l'overclocking.

[Gear2] Active le profil d'overclocking Gear2 pour l'overclocking extrême. L'utilisateur d'OC doit utiliser une meilleure solution de dissipation de chaleur, comme un refroidissement liquide ou personnalisé.

Important

• Nous vous recommandons d'éviter toute modification dans le menu OC et de ne pas charger les paramètres par défaut une fois la fonction OC Genie activée.
• La mise à jour du BIOS ou la suppression du CMOS en mode OC Genie n'est pas autorisée ; cela peut entraîner un dysfonctionnement de la fonction OC Genie ou tout autre effet.

▶ Adjust Ring Ratio [Auto]

Définit le ratio ring. La gamme de valeurs validée dépend du CPU installé.

Affiche la fréquence ajustée du ring. Lecture seule.

▶ Adjust GT Ratio [Auto]

Définit le ratio graphique intégré. La gamme de valeurs validée dépend du CPU installé.

Affiche la fréquence graphique intégrée. Lecture seule.

Définit le base clock du CPU. Vous pouvez overclocker le CPU en ajustant sa valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti. Ce menu apparaît quand le processeur installé prend en charge cette fonction.

Affiche le CPU Base Clock Strap actuel. Lecture seule. Ce menu apparaît lorsque le CPU installé supporte ce réglage.

Définit le CPU Base Clock Strap. Vous pouvez overclocker le CPU Base Clock en ajustant cette valeur. Veuillez noter que le comportement et la stabilité de l'overclocking ne sont pas garantis. Ce menu apparaît lorsque le CPU installé supporte ce réglage. En "Auto", le BIOS configure ce réglage automatiquement.

Définit le mode d'application pour le CPU base clock ajusté.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Next Boot] Le CPU fonctionne avec la fréquence de base ajustée pour le prochain démarrage. [Immediate] Le CPU fonctionne avec la fréquence de base ajustée immédiatement.

[During Boot] Le CPU fonctionne avec la fréquence de base ajustée pendant le démarrage.

▶BCLK Amplitude [Auto]*

BCLK Amplitude sert à renforcer le signal du BCLK du CPU et peut légèrement influencer l'overclocking extrême du CPU. En mode "Auto", le BIOS configure ce réglage automatiquement.

▶CPU PCIE PLL [Auto]*

Choisit un mode PLL (Phase Lock Loop) pour le PCIe du CPU. Ce menu apparaît lorsque le CPU installé prend en charge ce réglage.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[LC PLL] Active la PLL LC pour une utilisation normale.

[SB PLL] Active la PLL SB pour l'overclocking extrême.

▶Filter PLL [Auto]*

Active ou désactive le filtre PLL pour le CPU. Ce menu apparaît lorsque le CPU installé prend en charge ce réglage.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Fournit une large plage de fréquences de base pour l'overclocking lorsque le strap de fréquence de base est réglé sur une valeur élevée.

[Disabled] Fournit une plage de fréquences de base normale.

< Réglages DRAM >

▶ DRAM Reference Clock [Auto]

Définit l'horloge de référence DRAM. La gamme de valeurs validées dépend du CPU installé. Ce menu n'apparaît qu'avec un CPU prenant en charge cet ajustement.

▶ DRAM Frequency [Auto]

Définit la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Affiche la fréquence DRAM ajustée. En lecture seule.

▶ Extreme Memory Profile (X.M.P) [Disabled]

X.M.P. (Extreme Memory Profile) est la technologie d'overclocking par le module de mémoire. Ce menu est disponible quand vous installez des modules de mémoire prenant en charge la technologie X.M.P.

[Disabled] Désactive cette fonction.

[Profile 1] Réglage du profil 1 d'overclocking du modèle de mémoire XMP installé.

[Profile 2] Réglage du profil 2 d'overclocking du modèle de mémoire XMP installé.

▶ Load Memory Presets [Disabled]

Choisit les paramètres d'overclocking préréglés de la mémoire, qui comprennent la tension et le temps, par le BIOS pour optimiser la performance de la mémoire installée.

Important

L'ajustement manuel ou l'ajustage de précision des paramètres de mémoire est préféré pour les types et qualités différents du modèle de mémoire.

▶ Memory Try It! [Disabled]

Memory Try It! permet d'améliorer la compatibilité ou les performances de la mémoire en choisissant des préréglages de mémoire optimisés.

▶ DRAM Timing Mode [Auto]

Choisit le mode de latence mémoire.

[Auto] Les timings DRAM seront déterminés selon le SPD (Serial Presence Detect) des modules de mémoire installés.

[Link] Permet de configurer manuellement les latences DRAM pour tous les canaux de mémoire.

[UnLink] Permet de configurer manuellement les latences DRAM pour chaque canal de mémoire.

▶ Advanced DRAM Configuration

Appuyez sur <Entrée> pour entrer dans le sous-menu. Ce sous-menu est activé par le réglage [Link] ou [Unlink] dans "DRAM Timing Mode". L'utilisateur peut régler la synchronisation de la mémoire pour chaque canal. Le système peut devenir instable ou ne plus redémarrer après modification de la synchronisation de la mémoire. Dans ce cas, veuillez effacer les données CMOS et rétablir les réglages par défaut. (Reportez-vous à l'interrupteur/au bouton Clear CMOS pour effacer les données CMOS, puis entrez dans le BIOS pour charger les réglages par défaut.)

Appuyez sur <Entrée> pour entrer dans le sous-menu. Active ou désactive les différents types de tests DRAM. Le système pourrait devenir instable ou ne pas démarrer si ces menus sont modifiés dans le sous-menu. Dans ce cas, veuillez effacer les données CMOS et appliquer les réglages par défaut. (Reportez-vous au chapitre sur le cavalier/le bouton d'effacement CMOS pour la suppression des données CMOS, et accédez au BIOS pour charger les réglages par défaut.)

▶ Memory Fast Boot [Auto]

Active ou désactive l'initialisation et le test de la mémoire à chaque démarrage.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] La mémoire imitera complètement l'archive de la première initialisation et de la première formation. La mémoire n'est ensuite plus initialisée ni testée au moment du démarrage, afin d'accélérer le démarrage du système.

[Disabled] La mémoire est initialisée et testée à chaque démarrage.

< Réglages de tensions >

▶ DigitALL Power

Appuyez sur pour entrer dans le sous-menu. Contrôle l'alimentation numérique pour CPU PWM.

▶ VR 12VIN OCP Expander [Auto]

Étendre la limitation de VR Over Current Protection avec la tension d'entrée de 12V. Une valeur d'extension plus élevée signifie moins de protection. Par conséquent, veuillez ajuster le courant soigneusement en cas de besoin, sinon cela pourrait endommager le CPU/VR MOS. Réglé sur "Auto", le BIOS configure ce réglage automatiquement.

Contrôle la phase PWM proportionnellement à la charge du CPU. En "Auto", optimise automatiquement la phase CPU PWM.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Normal] Définit le profil de phase d'alimentation normal pour le CPU. Il peut fournir une performance stable du système et une capacité d'économie d'énergie efficace.

[Optimized] Définit le profil de phase d'alimentation optimal pour le CPU. Il peut fournir au système une capacité d'économie d'énergie optimale.

[Disabled] Désactive la fonction de changement de phase d'alimentation PWM.

▶ CPU Vdroop Offset Control [Auto]

Définit un pourcentage de la tension de décalage pour le CPU vdroop. En "Auto", le BIOS configure automatiquement ce réglage.

Définit une limite de tension pour la protection contre la surtension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système.

Définit une limite de tension pour la protection contre la sous-tension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système.

Définit une limite de courant pour la protection contre la surintensité du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Un pourcentage élevé protège moins et peut endommager le système.

Définit la vitesse de fonctionnement du PWM pour stabiliser la tension du cœur CPU et minimiser la gamme d'ondulation. L'augmentation de la vitesse de fonctionnement PWM élève la température du MOSFET. Il est nécessaire alors de disposer d'une solution de refroidissement adéquate pour le MOSFET avant d'augmenter cette valeur. En "Auto", le BIOS configure automatiquement ce réglage.

Définit une limite de température pour le VRM CPU afin de protéger contre la surchauffe. La fréquence du CPU peut être restreinte lorsque la température du VRM CPU dépasse celle spécifiée. En "Auto", le BIOS configure automatiquement ce réglage.

Choisit la méthode de contrôle du VRM pour la phase des composants.

[Équilibre thermique] Contrôle le VRM avec le mode d'équilibre thermique.

[Équilibre de courant] Contrôle le VRM avec le mode d'équilibre de courant.

▶Contrôle de phase DRAM [Auto]

Contrôle la phase PWM proportionnellement à la charge de la DRAM. En "Auto", le BIOS optimise automatiquement la phase PWM de la DRAM.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Normal] Définit le profil de phase d'alimentation normal.

[Optimisé] Définit le profil de phase d'alimentation optimal.

[Désactivé] Désactive la fonction d'interrupteur de phase d'alimentation PWM.

▶Contrôle du décalage Vdroop DRAM [Auto]

Définit un pourcentage de la tension de décalage pour le vdroop de la DRAM. En "Auto", le BIOS configure automatiquement ce réglage.

▶Protection contre la surtension DRAM [Auto]

Définit une limite de tension pour la protection contre la surtension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système.

▶DRAM Under Voltage Protection [Auto]

Définit une limite de tension pour la protection contre la sous-tension de la DRAM. En mode "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système.

▶DRAM Over Current Protection [Auto]

Définit une limite de courant pour la protection contre la surintensité de la DRAM.

[Auto] Ce réglage sera configuré automatiquement par le BIOS.

[Enhanced] Étend la limitation de la protection contre les surintensités de la mémoire.

Définit la vitesse de fonctionnement du PWM pour stabiliser la tension de la DRAM et minimiser l'ondulation. En mode "Auto", le BIOS configure automatiquement ce réglage.

▶DRAM VRM Over Temperature Protection [Auto]

Définit la limite de température pour la protection contre la surchauffe du VRM de la DRAM. La fréquence de la DRAM peut être restreinte lorsque le VRM de la DRAM dépasse la température spécifiée. En mode "Auto", le BIOS configure automatiquement ce réglage.

Sélectionne la méthode de contrôle du VRM pour la phase DRAM.

[Thermal Balance] Contrôle le VRM avec le mode d'équilibre thermique.

[Current Balance] Contrôle le VRM avec le mode d'équilibre de courant.

▶PCH Vdroop Offset Control [Auto]

Définit un pourcentage de la tension de décalage pour le vdroop du PCH. En mode "Auto", le BIOS configure automatiquement ce réglage.

Définit une limite de tension pour la protection contre la surtension du PCH. En mode "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système.

Définit une limite de tension pour la protection contre la sous-tension du PCH. En mode "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système.

Définit la limite de courant pour la protection contre les surintensités du PCH.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enhanced] Étend la limitation de la protection contre les surintensités du PCH.

Définit la vitesse de fonctionnement du PWM pour stabiliser la tension du PCH et minimiser la gamme d'ondulation. En mode "Auto", le BIOS configure automatiquement ce réglage.

Définit la limite de température sur le VRM du PCH pour la protection contre la surchauffe. La fréquence du PCH peut être restreinte lorsque le VRM du PCH dépasse la température spécifiée. En mode "Auto", le BIOS configure automatiquement ce réglage.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] La phase PWM est modifiée dynamiquement selon le SVID (Serial Voltage Identification) du CPU.

Définit la tension d'entrée du CPU. La tension d'entrée du CPU est la source d'alimentation du CPU partagée avec ses composants.

Choisit le mode de contrôle pour les tensions du cœur CPU/Ring/GT.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Adaptive Mode] Définit la tension adaptative automatiquement pour l'optimisation de la performance du système.

[Override Mode] Vous permet de régler la tension manuellement.

[Offset Mode] Vous permet de régler la tension de compensation et de choisir le mode de compensation pour la tension.

[Adaptive + Offset] Définit la tension adaptative automatiquement et vous permet de régler la tension de compensation.

[Override + Offset] Vous permet de définir la tension et celle de compensation manuellement.

Définit les tensions de CPU Core/ Ring/ GT. En "Auto", le BIOS configure ces tensions automatiquement. Vous pouvez également les régler manuellement. Ce menu apparaît lorsque "CPU Core/Ring/GT Voltage Mode" est mis en [Auto]/ [Adaptive Mode]/ [Override Mode].

▶CPU Core/ Ring/ GT Voltage Offset Mode [Auto]*

Choisit le mode de compensation pour la tension du cœur CPU/ Ring/ GT. Ce menu apparaît lorsque "CPU Core/Ring/GT Voltage Mode" est mis en [Offset Mode]/ [Adaptive + Offset]/ [Override + Offset].

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[+] Vous permet de compenser la tension par le mode de valeur positive.

[-] Vous permet de compenser la tension par le mode de valeur négative.

▶CPU Core/ Ring/ GT Voltage Offset [Auto]

Définit la valeur de compensation pour la tension du cœur CPU/ Ring/ GT. En "Auto", le BIOS définit automatiquement ces tensions ou vous pouvez les régler manuellement. Ce menu apparaît lorsque "CPU Core/Ring/GT Voltage Mode" est mis en [Offset Mode]/ [Adaptive + Offset]/ [Override + Offset].

▶CPU SA/IOA/IOD Voltage Mode [Manual Mode]*

Choisit le mode de contrôle pour la tension de CPU SA/ IOA (IO Analog)/ IOD (IO Digital).

[Manual] Vous permet de régler la tension manuellement.

[Offset] Vous permet de définir la tension de compensation et d'en choisir le mode.

▶CPU SA/ IOA/ IOD Voltage Offset Mode [Auto]*

Choisit le mode de compensation pour la tension CPU SA/ IOA/ IOD. Ce menu apparaît lorsque "CPU SA/IOA/IOD Voltage Mode" est mis en [Offset Mode].

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[+] Vous permet de compenser la tension par le mode de valeur positive.

[-] Vous permet de compenser la tension par le mode de valeur négative.

▶CPU SA/ IOA/ IOD Voltage Offset [Auto]*

Définit la valeur de compensation pour la tension CPU SA/ IOA/ IOD. En "Auto", le BIOS définit ces tensions automatiquement ou vous pouvez les régler manuellement. Ce menu apparaît lorsque "CPU SA/IOA/IOD Voltage Mode" est mis en [Offset Mode].

Définit la valeur de compensation pour la tension CPU SA/ IOA/ IOD. En "Auto", le BIOS définit ces tensions automatiquement ou vous pouvez les régler manuellement. Ce menu apparaît lorsque "CPU SA/IOA/IOD Voltage Mode" est mis en [Offset Mode].

▶DRAM/ DDR XXX/ PCH XXX/ XXX Voltage [Auto]

Définit les tensions relatives à la mémoire/ PCH. En "Auto", le BIOS configure ces tensions automatiquement. Vous pouvez également les régler manuellement.

Active ou désactive le système de sortir un message d'alerte pendant le démarrage lorsque le CPU ou la mémoire a été remplacé.

[Enabled] Le système sort un message d'alerte pendant le démarrage et demande le chargement des réglages par défaut pour les nouveaux périphériques.

[Disabled] Désactive cette fonction et garde les réglages BIOS actuels.

▶CPU Specifications

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information du CPU installé. Vous pouvez également accéder au menu d'information à tout moment en appuyant sur [F4]. En lecture seule.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche les principales fonctions prises en charge par le CPU installé. En lecture seule.

▶MEMORY-Z

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche tous les réglages et délais de la mémoire installée. Vous pouvez également accéder au menu d'information à tout moment en appuyant sur [F5].

▶DIMM X Memory SPD

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire installée. En lecture seule.

▶CPU Features

Appuyez sur pour entrer dans le sous-menu.

Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire le temps de réponse utilisateur. La technologie traite les multi-cœurs dans le processeur comme des processeurs logiques multiples qui exécutent les instructions simultanément. Dans ce cas, la performance du système est considérablement augmentée.

[Enable] Active la technologie Intel Hyper-Threading.

[Disabled] Désactive ce menu si le système ne prend pas la fonction HT en charge.

▶Active Processor Cores [All]

Ce menu vous permet de choisir le nombre de cœurs actifs du processeur.

▶Limit CPUID Maximum [Disabled]

Active ou désactive la valeur étendue CPUID.

[Enabled] Le BIOS limite la valeur d'entrée maximum CPUID pour contourner le problème de démarrage de l'ancien système d'exploitation ne prenant pas en charge le processeur avec la valeur étendue CPUID.

[Disabled] Utilise la valeur d'entrée maximum actuelle CPUID.

La fonctionnalité Intel's Execute Disable Bit prévient certains niveaux d'attaques malveillantes de "buffer overflow" dans lesquelles les vers essaient d'exécuter un code pour endommager le système. Il est recommandé de toujours garder cet élément activé.

[Activé] Active la protection NO-Execution pour prévenir les attaques malveillantes et les vers.

[Désactivé] Désactive cette fonction.

[Activé] Active la technologie Intel Virtualization et permet à une plate-forme de faire fonctionner plusieurs systèmes d'exploitation dans des partitions indépendantes. Le système peut fonctionner virtuellement comme des systèmes multiples.

[Désactivé] Désactive cette fonction.

▶Prefetcher matériel [Activé]

Active ou désactive le prefetcher matériel (MLC Streamer prefetcher).

[Activé] Permet au prefetcher matériel d'acquérir automatiquement les données et les instructions dans le cache L2 de la mémoire pour ajuster les performances du CPU.

[Désactivé] Désactive le prefetcher matériel.

[Activé] Active le prefetcher de la ligne de cache adjacente pour réduire le temps de latence et ajuster les performances dans l'application spécifique.

[Désactivé] Active seulement la ligne de cache exigée.

Active ou désactive le support CPU AES (Advanced Encryption Standard-New Instructions). Ce menu apparaît si le CPU prend cette fonction en charge.

Active ou désactive la fonction de régulation adaptative de la température du moniteur Intel pour protéger le CPU contre la surchauffe.

[Activé] Ralentit l'horloge du cœur CPU lorsque sa température dépasse la température du régulateur adaptatif.

[Désactivé] Désactive cette fonction.

▶Intel C-State [Auto]

C-state est une technologie de gestion d'alimentation processeur, définie par ACPI.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Détecte l'état de repos du système et réduit en conséquence la consommation d'énergie du CPU.

[Disabled] Désactive cette fonction.

Active ou désactive la fonction C1E pour l'économie d'énergie en état d'arrêt. Ce menu apparaît lorsque "Intel C-State" est activé.

[Enabled] Active la fonction C1E pour réduire la fréquence et la tension CPU visant à économiser l'énergie en état d'arrêt.

[Disabled] Désactive cette fonction.

▶Package C State limit [Auto]

Ce menu permet de choisir un mode C-state de CPU pour économiser l'énergie lorsque le système est au repos. Ce menu apparaît lorsque "Intel C-State" est activé.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[C0\~C7s] Le niveau d'économie d'énergie du plus élevé au plus bas est C7s, C7, C6, C3, C2, puis C0.

▶ LakeTiny Feature [Disabled]

Active ou désactive la fonction Intel Lake Tiny avec iRST pour SSD. Cet article apparaît lorsque le CPU installé prend cette fonction en charge et que "Intel C-State" est activé.

[Enabled] Améliore les performances ajustées de charge ES dynamique pour accélérer la vitesse SSD.

[Disabled] Désactive cette fonction.

▶EIST [Enabled]

Active ou désactive Enhanced Intel® SpeedStep Technology. Ce menu apparaît lorsque "Simple/Advanced Mode" est mis en [Simple].

[Enabled] Active le EIST pour ajuster dynamiquement la tension du CPU et la fréquence du cœur. Cela diminue la consommation d'énergie et la production de chaleur en moyenne.

[Disabled] Désactive EIST.

▶Intel Turbo Boost [Enabled]

Active ou désactive Intel® Turbo Boost. Ce menu, pour le mode Simple, apparaît lorsque le CPU installé prend cette fonction en charge.

[Enabled] Active la fonction d'augmenter automatiquement les performances du CPU, supérieures à la spécification nominale lorsque le système exige un état de performance plus élevée.

[Disabled] Désactive cette fonction.

Définit la limite d'alimentation de longue durée TDP pour le CPU en mode Turbo Boost.

Définit le temps de maintien pour "Long duration power Limit(W)".

Définit la limite d'alimentation de courte durée TDP pour le CPU en mode Turbo Boost.

Définit la limite actuelle maximum du paquet CPU en mode Turbo Boost. Lorsque la valeur actuelle est supérieure à la valeur spécifiée, le CPU réduit automatiquement la fréquence du cœur pour réduire la limite actuelle.

▶Internal VR OVP OCP Protection [Auto]

Active ou désactive la protection sur tension et la protection sur-courant pour VR (Voltage Regulator) du CPU.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Activé] Définit la limite de tension sur le VR interne du CPU pour la protection contre les surtensions et les surintensités.

[Désactivé] Désactive cette fonction pour l'overclocking.

Active ou désactive la gestion de l'efficacité du VR interne du CPU.

[Auto] Le réglage est configuré automatiquement par le BIOS.

[Activé] Active la gestion de l'efficacité du VR pour le contrôle des économies d'énergie.

[Désactivé] Désactive cette fonction.

Ce chapitre fournit des figures pour montrer comment installer votre ordinateur. Une démonstration vidéo est disponible pour certaines installations. Veuillez vous connecter à l'URL pour la voir, soit avec le navigateur de votre portable ou tablette, soit en scannant le code QR.

Les figures dans ce chapitre ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez.

Connecteur périphérique / Connecteurs périphériques

USB2.0
