1061 - Scie sauteuse SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse
Marque	SKIL
Modèle	1061
Alimentation	Secteur 230 V / 50 Hz
Puissance	600 W
Poids	2,0 kg
Dimensions (L x l x H)	250 x 80 x 200 mm
Vitesse variable	Oui, molette de réglage (1 à 6)
Mouvement orbital	4 positions (0, I, II, III)
Guide laser	Oui, interrupteur marche/arrêt
Angle d'onglet	Jusqu'à 45° (15°/30°/45°)
Système de changement de lame	Système Clic (queue en T)
Raccordement aspirateur	Oui, axe pour aspirateur
Guide parallèle	Inclus
Blocage de l'interrupteur	Oui, pour marche continue
Matériaux coupés	Bois, plastique, métal, céramique, caoutchouc
Niveau sonore	88 dB(A) (pression), 99 dB(A) (puissance)
Vibrations (bois)	6,7 m/s²
Vibrations (métal)	11,4 m/s²
Entretien	Nettoyer les fentes de ventilation, débr. avant nettoyage
Pieces détachées	Lames queue en T, guide parallèle
Réparabilité	Centre SAV SKIL agréé
Normes	EN 60745, EN 61000, EN 55014

FOIRE AUX QUESTIONS - 1061 SKIL

Comment changer la lame de la scie sauteuse SKIL 1061 ?

Utilisez le système Clic : poussez le levier de serrage, insérez la lame à fond (dents vers l'avant) et relâchez le levier. Assurez-vous d'utiliser des lames avec queue en T.

Comment régler l'angle d'onglet ?

Desserrez le levier sous la semelle, inclinez la semelle à l'angle souhaité (15°, 30° ou 45°) et resserrez le levier.

Comment utiliser le guide laser ?

Poussez l'interrupteur G pour allumer/éteindre le laser. Vérifiez l'alignement par un essai de coupe. Ne tentez pas de régler le laser ; il est préréglé en usine.

Quels sont les modes de coupe orbitale ?

Utilisez le levier F pour sélectionner : position 0 (coupe précise), I (métal), II (plastique), III (bois dur). Sélectionnez 0 pour les matériaux susceptibles d'éclats.

Comment raccorder un aspirateur ?

Montez l'aspirateur sur l'axe E prévu à cet effet. Ne pas utiliser l'aspirateur lors de la coupe de métaux.

Quelles précautions de sécurité sont importantes ?

Portez des lunettes et un masque antipoussières, ne travaillez pas l'amiante, tenez les mains éloignées de la lame, débranchez avant tout réglage, et utilisez une rallonge extérieure si nécessaire.

Comment entretenir la scie sauteuse ?

Gardez l'outil et le câble propres, particulièrement les fentes de ventilation. Débranchez avant nettoyage. Ne jamais utiliser de lame fendue ou émoussée.

Où puis-je trouver des lames de rechange ?

Utilisez uniquement des lames avec queue en T, de préférence des accessoires d'origine SKIL. Vous pouvez les acheter chez les revendeurs agréés ou en ligne.

Que faire en cas de dysfonctionnement ?

Mettez l'outil hors service et débranchez-le. Faites-le réparer par un centre SAV SKIL agréé. Ne l'ouvrez pas vous-même.

Quel est le niveau sonore de cette scie sauteuse ?

Le niveau de pression sonore est de 88 dB(A) et le niveau de puissance sonore de 99 dB(A). Portez un casque antibruit lors de l'utilisation.

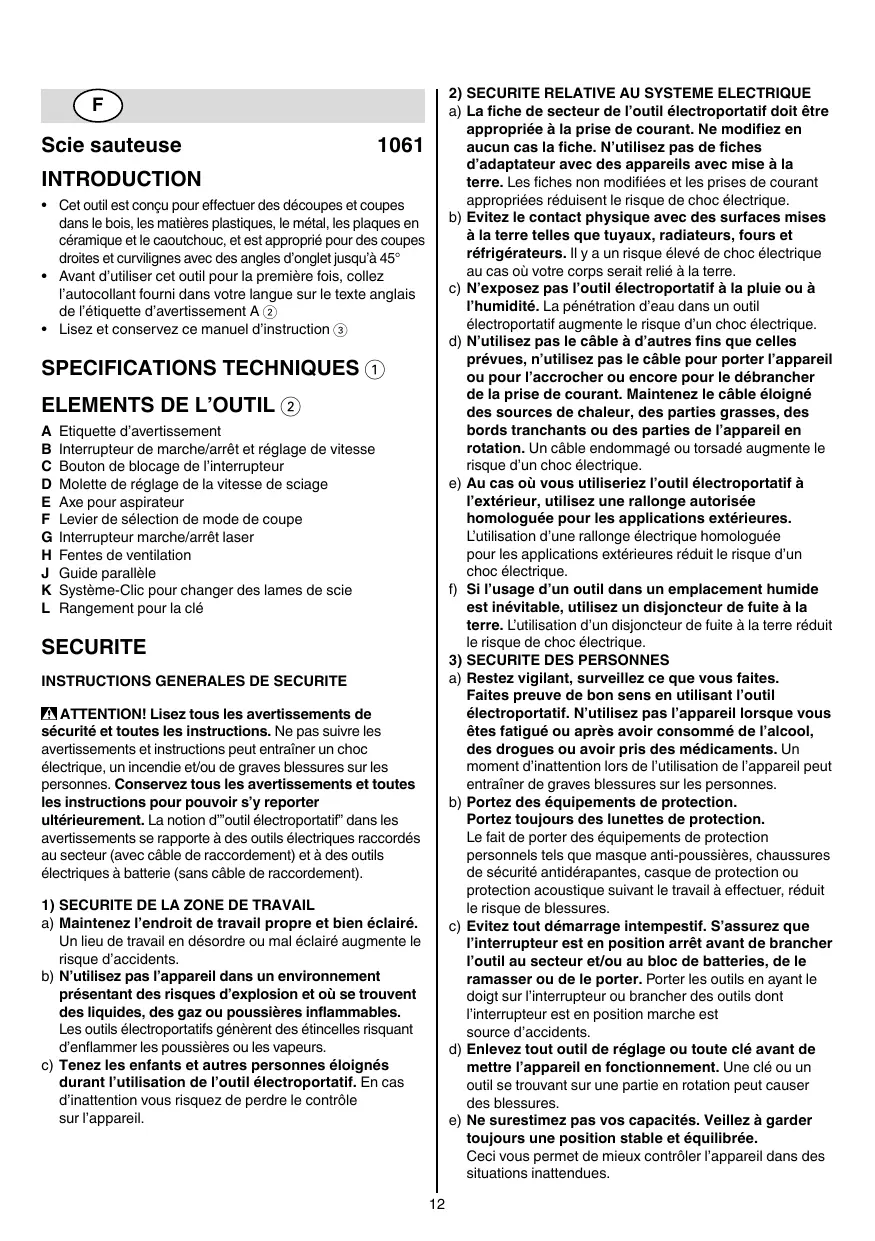

MODE D'EMPLOI 1061 SKIL

• Cet outil est conçu pour effectuer des découpes et coupes dans le bois, les matières plastiques, le métal, les plaques en céramique et le caoutchouc, et est approprié pour des coupes droites et curvilignes avec des angles d'onglet jusqu'à
• Avant d'utiliser cet outil pour la première fois, collez l'autocollant fourni dans votre langue sur le texte anglais de l'étiquette d'avertissement A ②
• Lisez et conservez ce manuel d'instruction ③

A Etiquette d'avertissement B Interrupteur de marche/arrêt et réglage de vitesse C Bouton de blocage de l'interrupteur D Molette de réglage de la vitesse de sciage E Axe pour aspirateur F Levier de sélection de mode de coupe G Interrupteur marche/arrêt laser H Fentes de ventilation J Guide parallèle K Système-Clic pour changer des lames de scie L Rangement pour la clé

Instructions generales de securite

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d'outil électroportatif dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

1) Sécurité de la ZONE de travail

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'appareil dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b) Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.

c) N'exposez pas l'outil electroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil electroportatif augmente le risque d'un choc électrique.

d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique.

e) Au cas où vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique.

f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.

3) Sécurité des personnes

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil electroportatif. N'utilisez pas l'appareil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Évitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Enlevez tout outil de réglage ou toute clé avant de mettre l'appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de contrôler l'appareil dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF a) Ne surchargez pas l'appareil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil electroportatif dont l'interrupteur est défectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Débranchez la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez les outils electroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangere. 5) SERVICE a) Ne faites réparer votre outil electroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

Instructions de sécurité pour SCIES sauteuses

• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Contrôlez le fonctionnement de l'outil avant chaque manipulation et, en cas d'anomalies, faites réparer immédiatement par une personne qualifiée; ne jamais ouvrir l'outil soi-même
• Ne travailliez pas de matériaux contenant de l'amiant(e) (l'amiant(e) est considérée comme étant Cancérigène)
• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans. Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques anti-bruit.
• Portez des lunettes protectrices lors de travaux sur des pièces productrices de copeaux
• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité) ; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un
• Certains types de poussières sont classifiés comme étant Cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travailliez avec un appareil de dépoussiération lorsqu'il est possible d'en connecter un
• Suivez les directives nationales relatives au dépoussiérage pour les matériels à travailler. Utilisez un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A.
• Débranche toujours l'outil avant tout réglage ou changement d'accessoire

Avant l'usage

• Enlevez tout corps étranger du tracé avant d'effectuer toute coupe
• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil ; enlevez-les avant de commencer le travail. Fixez solidement la pièce à travailler (une pièce fixe est à l'aide de dispositifs de fixation est davantage assurée que si elle était tenue à la main).

Pendant l'usage

Tenez l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'accessoire de coupe peut entrer en contact avec un câblage non apparent ou son propre câble d'alimentation (le contact avec un fil sous tension peut également mettre sous tension les parties métalliques de l'outil et provoquer un choc électrique sur l'opérateur) - Quand l'outil branché à la prise n'est pas utilisé, la poignée de l'outil peut s'échauffer; cette situation est tout à fait normale et n'indique pas un problème. Tenez le câble éloigné des parties mobiles de l'outil; orientez le câble vers l'arrière le plus loin possible de l'outil.

• Si le câble est endommagé ou rompu pendant le travail, n'y touchez pas, mais débranchez immédiatement la prise. N'utilisez jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié.
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche
• Evitez de laisser les mains près de la lame de scie lorsque l'outil est en marche

Accessions

• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• Ne pas utiliser une lame fendue, déformée ou émoussée UTILISATION A L'EXTERIEUR
• En cas d'usage à l'extérieur, branchez l'outil par l'inter âble de prolongement spécial pour l'extérieur équipé d'une prise résistant aux éclaboussures

Apres l'usage

• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées

Rayonnement LASER

• Ne projetez pas le rayon laser dans vos yeux (rayonnement laser) ④
• Ne dirigez pas le rayon laser vers des personnes ou des animaux
• N'utilisez pas d'outils optiques grossissants (loupes, télescopes ou jumelles) pour voir le rayon laser
• N'utilisez pas cet outil en présence de liquides inflammables, de gaz ou de poussière. N'utilisez pas cet outil en présence d'enfants.

Utilisation

Marche/arrêt ⑤ Réglage de la vitesse pour démarrage doux ⑥ - Blocage de l'interrupteur pour marche continue ⑦ - Changement des lames de scie ⑧ ! insérez la lame à fond, les dents vers l'avant ⑨ ! utilisez uniquement les lames avec queue en T Sciage à 15° / 30° / 45° ⑩ - Réglage de la vitesse de sciage en fonction du matériel à utiliser (1)

! si l'outil ne marche pas avec la molette D en position 1, sélectionnez une vitesse de sciage plus élevée et ensuite une vitesse plus basse pendant que l'outil marche

• Aspiration de poussières 12
• montez l'aspirateur sur l'axe E

Ne pas utiliser l'aspirateur quand vous coupez des métaux

• Sélection du mode de coupe ⑬ Utilisez le levier F ② pour régler le mouvement orbital allant d'une coupe précise (= 0) à une coupe rapide (= III)

1 position ("0") pour une coupe précise dans tous matériaux, droite + curviligne - 3 positions pour une coupe rapide dans des matériaux différents, seulement droite I = métal II = plastique III = bois dur

tousiers sélectionnez "0" quand vous coupez des matériaux susceptibles voter en éclats

Ligne laser 14

• pour guider l'outil le long du tracé souhaité
• mettez en marche/arrêtez la ligne laser en poussant l'interrupteur G
• avant de commencer à travailler, vérifier l'alignement de la ligne laser par rapport à la ligne de coupe réelle en effectuant un essai de coupe ! ne tentez pas de régler la ligne laser avec la vis X; le réglage de cette vis a été prédéfini en usine ! veillez à ne pas enlever l'étiquette d'advertissement A ② ni à l'endommager
• Utilisation de l'outil
• avant de mettre l'outil en marche, toujours assurez-vous que le devant de la semelle soit bien à plat sur la pièce à travailler
• tenez l'outil fermement dans les deux mains pour obtenir pleinement le contrôle de celui-ci

Lorsque vous travaillez, tenez toujours l'outil par la(les) zone(s) de couleur grise 15

• s'assurez que toute la surface de la semelle repose bien sur la pièce à travailler ! avant de retirer l'util de la pièce à travailler, s'assurez que la lame se soit bien stabilisée
• veillez à ce que les fentes de ventilation H ② soient découvertes

Conseils d'utilisation

Utilisez les lames de scie appropriées 16 ! Utilisez uniquement les lames avec queue en T. - Quand vous coupez des métaux, lubrifiez régulièrement la lame de scie de lubrifiant. Utilisez le guide parallèle J pour effectuer des coupes rectilignes 17. Pour effectuer une coupe droite précise, guidez l'outil avec la plaque de base le long du côté d'un morceau de bois rectiligne (18). - Faites un avant-trou avant d'effectuer des découpes 19.

Couper sans éclats

• couvrez la ligne de coupe de plusieurs couches d'un large ruban adhésif avant d'effectuer la coupe
• toujours inversez la partie visible de la pièce à travailler

Pour des suggestions complémentaires visitez www.skileurope.com

Entretien / service apres-vente

• Gardez toujours votre outil et le câble propres (spécialement les aérations H ②) ! Débranche la fiche avant le nettoyage.
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui-ci avait un défaut avant un début, la réparation ne doit être confiée qu'à une station de service après-vente/agréée pour outillage SKIL
• retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)

• Ne jetez pas les outils électriques, les accessoires et l'emballage dans les ordures ménagères

Pour les pays européens uniquement :

• conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectueux de l'environnement
• Le symbole ② vous le rappellera au moment de la mise au rebut de l'outil.

• Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60745, EN 61000, EN 55014, conforme aux règlements 2006/95/CE, 2004/108/CE, 2006/42/CE
• Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot

Jan Trommelen

Vice President

• Mesure selon EN 60745, le niveau de la pression sonore de cet outil est 88 dB(A) et le niveau de la puissance sonore 99 dB(A) (déviation standard: 3 dB), et la vibration

* (méthode main-bras; incertitude K = 1,5m / s^2) pendant le coupage du bois 6,7 m/s² pendant le coupage du métal 11,4 m/s²

Le niveau de vibrations émises a été mesuré conformément à l'essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées

• L'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail
