PACK RADIO CPL 620 - Gestionnaire d'énergie DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gestionnaire d'énergie radio et courant porteur
Marque	DELTA DORE
Modèle	PACK RADIO CPL 620
Composition du pack	1 programmateur DRIVER 620, 1 délesteur GP8 Radio CPL, 5 récepteurs CPL TC 51089
Nombre de zones	2 zones de programmation
Nombre de récepteurs max	5 récepteurs fournis, extensible
Alimentation du programmateur	2 piles LR03, autonomie 2 ans
Alimentation du délesteur	230 V secteur
Alimentation des récepteurs	Secteur via fil pilote (intégré)
Dimensions du programmateur (boîtier d'ambiance)	104 × 80 × 26 mm
Dimensions du récepteur TC 51089	54 × 102 × 19 mm
Dimensions du délesteur GP8	4 modules (standard rail DIN)
Fonctions principales	Programmation journalière ou hebdomadaire, délestage CPL, absence programmable (1 à 365 jours), dératisation temporisée (15 min à 72 h), lecture température ambiante
Liaison	Radio entre programmateur et délesteur, courant porteur pour délestage
Indicateur de consommation	Intégré
Compatibilité compteur	Tout compteur monophasé ou triphasé avec sortie ECS
Conformité	Normes CENELEC EN 50065-1
Installation	Fixation en saillie ou sur socle pour programmateur ; coupleur de phase nécessaire en triphasé
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Utiliser avec un coupleur de phase pour installation triphasée ; pas de filtre en tête d'installation
Solutions domotiques compatibles	TYDOM 200, TYDOM 140/141, TYDOM 310/320/330, COX/MINI COX

FOIRE AUX QUESTIONS - PACK RADIO CPL 620 DELTA DORE

Combien d'appareils de chauffage puis-je commander avec ce pack ?

Le pack permet de commander jusqu'à 5 appareils de chauffage à fil pilote. Il est possible d'ajouter des récepteurs CPL supplémentaires pour étendre le nombre.

Comment fonctionne la liaison entre le programmateur et le délesteur ?

La liaison est radio entre le programmateur DRIVER 620 et le délesteur GP8, tandis que le délestage se fait par courant porteur (CPL) sur le réseau électrique.

Puis-je programmer différents horaires pour différentes zones ?

Oui, le gestionnaire propose 2 zones de programmation indépendantes avec programmation journalière ou hebdomadaire.

Comment régler la température en mon absence ?

Utilisez la fonction Absence programmable de 1 à 365 jours. Le chauffage passe alors en mode Hors-Gel ou à une température réduite.

Que faire si je souhaite délester certains appareils ?

Le délesteur GP8 gère 6 voies de délestage tout compteur monophasé ou triphasé. Il priorise les charges selon votre programmation.

Comment installer le programmateur ?

Le programmateur se fixe en saillie ou sur socle. Il fonctionne avec 2 piles LR03, sans fil pilote à tirer.

Quels types de chauffage sont compatibles ?

Ce pack est conçu pour les chauffages à fil pilote 6 ordres (confort, éco, hors-gel, etc.). Il est compatible avec les radiateurs électriques standard.

Puis-je utiliser ce système avec un compteur triphasé ?

Oui, à condition d'utiliser un coupleur de phase pour que le signal CPL passe entre les phases. Le délesteur GP8 est compatible.

Y a-t-il un indicateur de consommation électrique ?

Oui, le délesteur GP8 intègre un indicateur de consommation pour suivre votre utilisation.

Comment entretenir le programmateur ?

Nettoyez-le avec un chiffon doux et sec. Évitez les produits chimiques et l'humidité. Remplacez les piles tous les 2 ans environ.

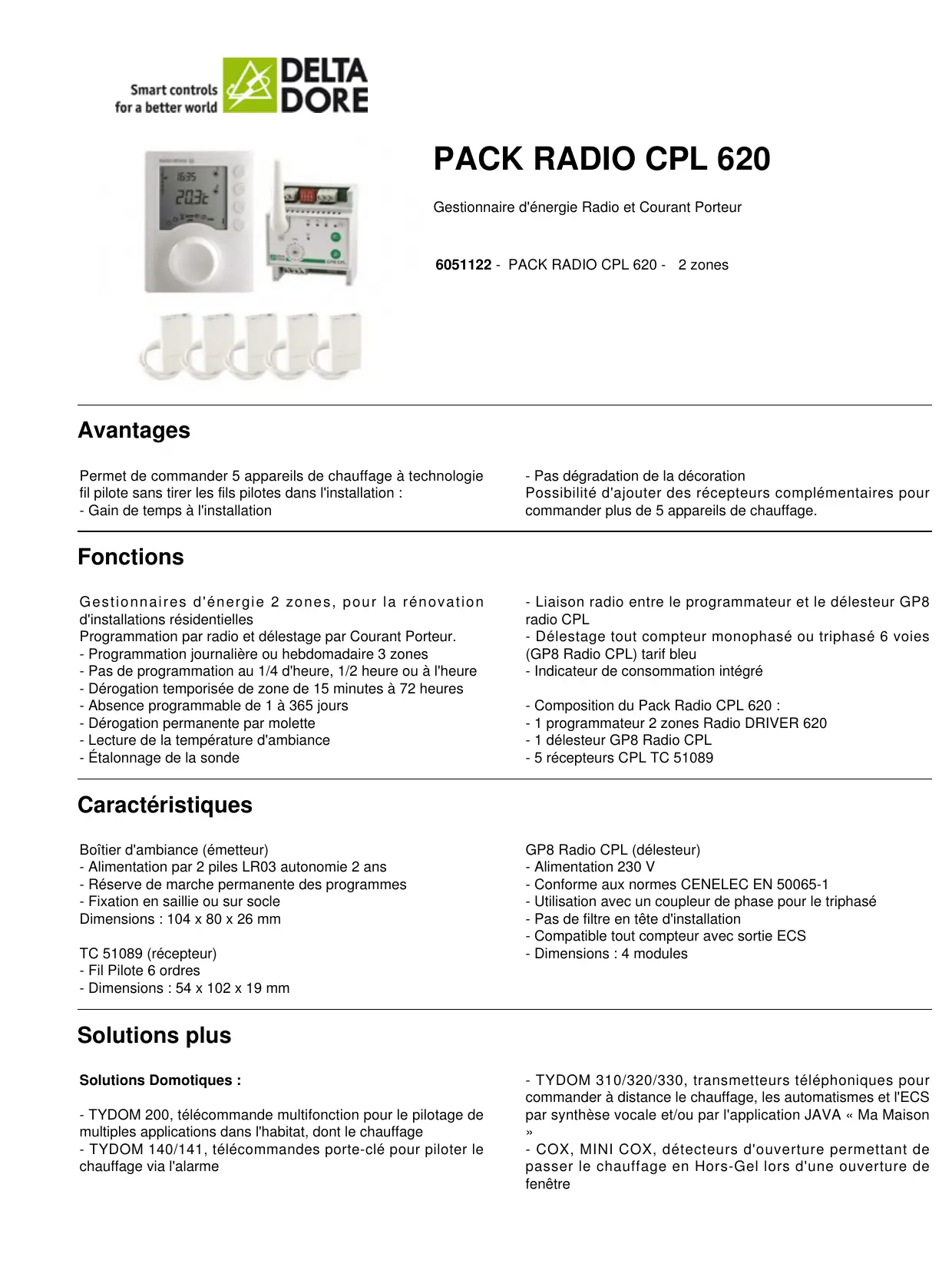

MODE D'EMPLOI PACK RADIO CPL 620 DELTA DORE

Gestionnaire d'énergie Radio et Courant Porteur

6051122 - PACK RADIO CPL 620 - 2 zones

Avantages

Permet de commander 5 appareils de chauffage à technologie fil pilote sans tirer les fils pilotes dans l'installation :

• Gain de temps à l'installation
• Pas de dégradation de la décoration

Possibilité d'ajouter des récepteurs complémentaires pour commander plus de 5 appareils de chauffage.

Fonctions

Gestionnaires d'énergie 2 zones, pour la rénovation d'installations résidentielles

Programmation par radio et délestage par Courant Porteur. - Programmation journalière ou hebdomadaire 3 zones - Pas de programmation au 1/4 d'heure, 1/2 heure ou à l'heure - Dératisation temporisée de zone de 15 minutes à 72 heures - Absence programmable de 1 à 365 jours - Dératisation permanente par molette - Lecture de la température d'ambiance - Étalandnage de la sonde

• Liaison radio entre le programmateur et le délesteur GP8 radio CPL
• Délestage tout compteur monophasé ou triphase 6 voies (GP8 Radio CPL) tarif bleu
• Indicateur de consommation intégré
• Composition du Pack Radio CPL 620 :
• 1 programmateur 2 zones Radio DRIVER 620
• 1 délesteur GP8 Radio CPL
• 5 récepteurs CPL TC 51089

Caractéristiques

Boîtier d'ambiance (émetteur)

• Alimentation par 2 piles LR03, autonomie 2 ans.
• Réserve de marche permanente des programmes
• Fixation en saillie ou sur socle

Dimensions: 104 × 80 × 26 mm

TC 51089 (récepteur) - Fil Pilote 6 ordres - Dimensions : 54 x 102 x 19 mm

GP8 Radio CPL (délesteur)

• Alimentation 230 V
• Conforme aux normes CENELEC EN 50065-1
• Utilisation avec un coupleur de phase pour le triphasé
• Pas de filtre en tête d'installation
• Compatible tout compteur avec sortie ECS
• Dimensions : 4 modules

Solutions domotiques :

• TYDOM 200, télécommande multifonction pour le pilotage de multiples applications dans l'habitat, dont le chauffage
• TYDOM 140/141, télécommandes porte-clé pour piloter le chauffage via l'alarme
• TYDOM 310/320/330, transmetteurs téléphoniques pour commander à distance le chauffage, les automatismes et l'ECS par synthèse vocale et/ou par l'application JAVA « Ma Maison »
• COX, MINI COX, détecteurs d'ouverture permettant de passer le chauffage en Hors-Gel lors d'une ouverture de fenêtre
