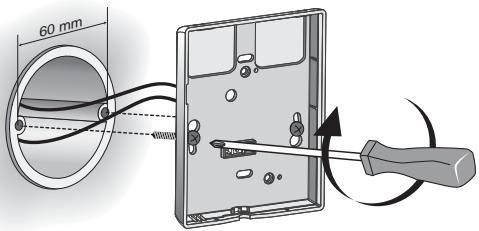

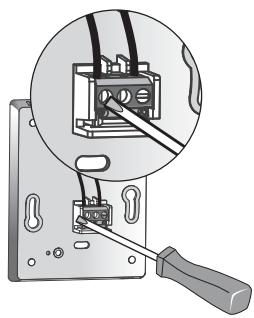

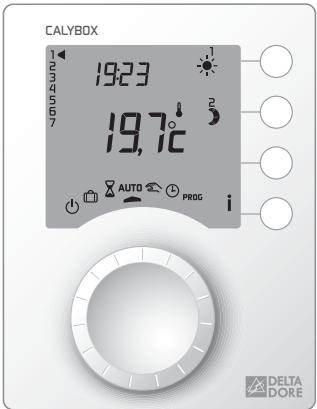

• Vérifiez que la visserie soit adaptée au support sur lequel l’appareil doit être fixé (plaque de plâtre, brique...). • Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives 2004/108/CE ).

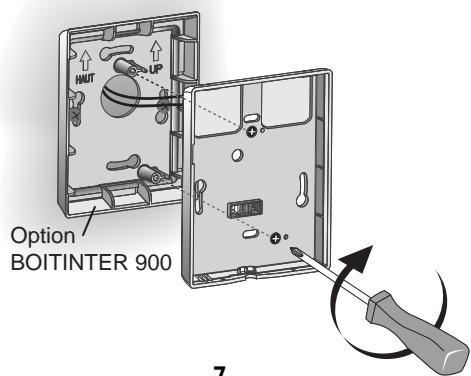

Pour la fixation en saillie, vous devez dans un premier temps fixer sur votre mur, l’option BOITINTER 900 (réf : 6200271).

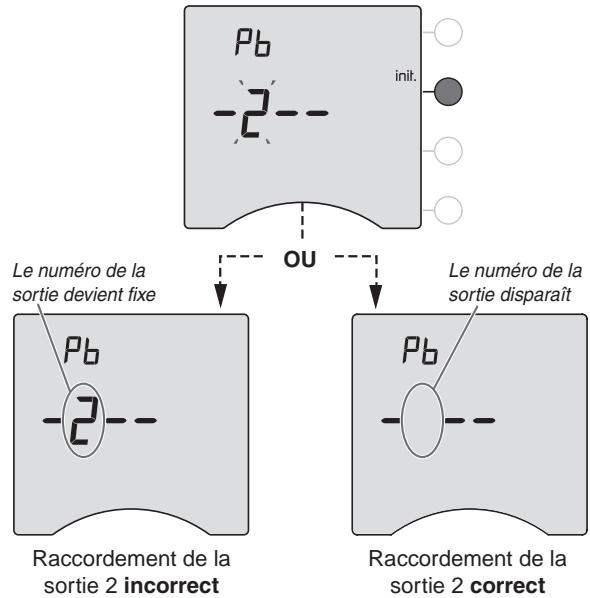

(leur réglage de consigne au maximum). A la mise sous tension, un test d'environ 1 minute 30 vérifie le bon raccordement des sorties. Si l’affichage reste “normal”, c’est qu’il n’y a pas de problème. Si un problème existe, le CALYBOX affiche Pb - - - - . Le numéro de la sortie devient fixe

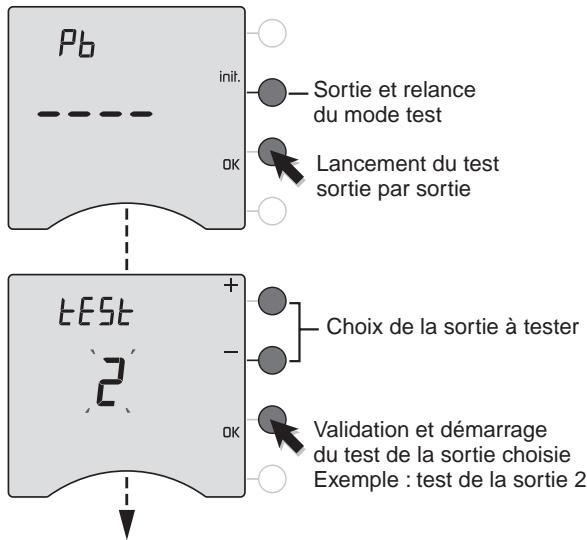

Lancement du test sortie par sortie
Exemple : test de la sortie 2
Recommencez les opérations pour chacune des sorties. Vérifiez les raccordements incorrects. Pour sortir du mode test, appuyez sur la touche init. REMARQUE : Si le test de la sortie S4 raccordée à l’ECS indique un défaut, cela signifie que le ballon d’ECS n’a pas été raccordé avec un contacteur.

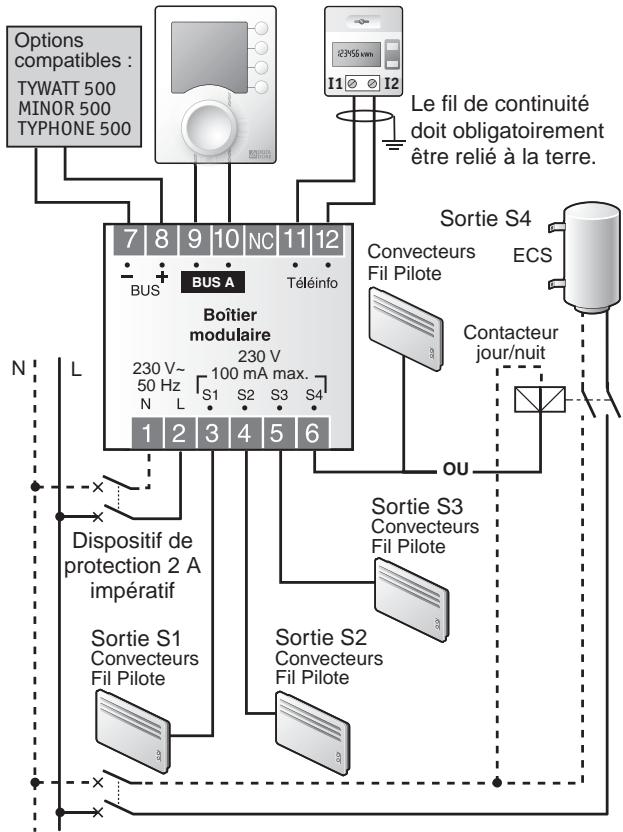

Dans le cas d’une installation en triphasé, vous devez associer : - à la sortie S1, les convecteurs alimentés par la phase 1, - à la sortie S2, les convecteurs alimentés par la phase 2, - à la sortie S3, les convecteurs alimentés par la phase 3, - à la sortie S4, vous devez raccorder le ballon d’ECS.

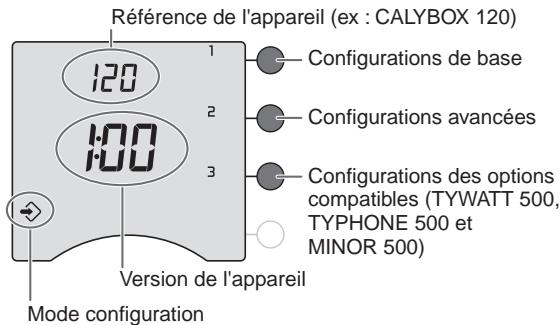

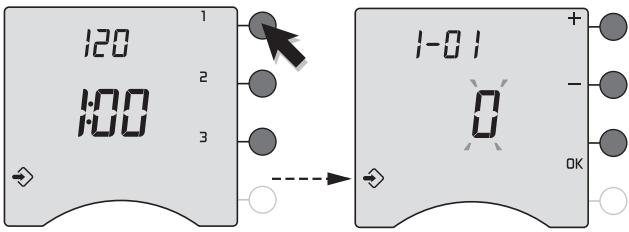

L’appareil vous propose 3 configurations au choix : Référence de l'appareil (ex : CALYBOX 120) Configurations de base
Choix du type de programmation

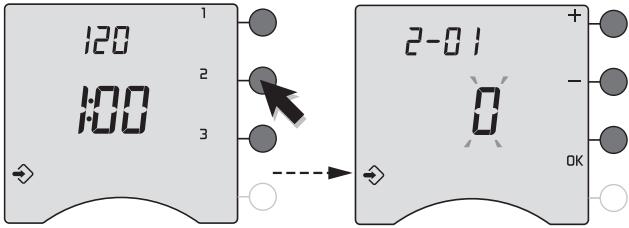

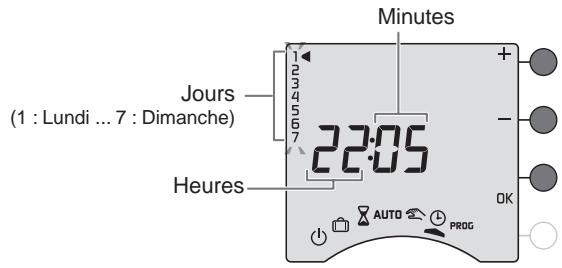

Pour modifier les différents réglages, appuyez sur les touches + ou - puis appuyez sur la touche OK pour valider et passer au réglage suivant.
Si vous souhaitez quitter la configuration, tournez la molette vers la droite.
Limitation des réglages des consignes pour les sondes MINOR 500 : Confort : 16 à 22°C, Economie : 13 à 19°C, Hors-gel : 5 à 11°C
Appuyez sur les touches + ou - pour modifier et validez par la touche OK.
Choix de l'ordre Fil Pilote* pendant l'allure Economie. Exemple : Si la température affichée par l’appareil est de 19°C et que la température constatée est de 20°C, réglez +1°C puis validez par OK.
La programmation tarifaire permet d’adopter une température moindre (réduit tarifaire) pendant les périodes où le coût de l’électricité est le moins avantageux (ex.: Heures Pleines, Jour Rouge). Economie (par défaut) Choix de l'abaissement tarifaire pendant l'allure Confort. La sortie S4 n’est proposée que si elle est raccordée en Fil Pilote. Exemple : Si vous choisissez la sortie S2 à délester en dernier. Le délestage se fera sur les sorties S1 et S3, puis sur la sortie S2 si nécessaire. La sortie S4 raccordée à l’ECS ne sera délestée qu’en dernier recours. A la fin des réglages du menu 2, l’appareil revient au choix des menus. Si vous souhaitez quitter la configuration, tournez la molette vers la droite.
Le branchement des sondes dépend du nombre de pièces à commander. La sonde S1 est obligatoire. Une sonde peut piloter plusieurs sorties relais. Ω à 25°C))! N'utilisez que des sondes avec fils rouges (10 kΩ Nombre de pièces
- du nombre de sondes que vous avez déjà déclaré sur la zone 1, - du cablâge sur les entrées du MINOR 500 (voir sa notice).
S’il existe un écart entre la température constatée (thermomètre) et la température mesurée par chaque sonde, vous pouvez corriger la mesure de chaque sonde de façon à compenser cet écart. à Correction de la température mesurée par sonde.
Pendant la mise en chauffe progressive, l’écran affiche “HEAT”, un appui sur la touche i permet de connaître le nombre de jours restants.
Nombre de sondes en Zone 2
Activation du chauffage progressif
Appuyez sur les touches + ou - pour modifier et validez par la touche OK.
Pour accéder à l’affichage des consommations, chauffage, ECS et autres usages, vous devez déclarer le nombre de T.I. (transformateur d’intensité, réf. 6330004) associés à l’option TYWATT 500.
Pas de TYWATT 500 (par défaut) Nombre de T.I.
Validez votre choix par OK. Le 2ème chiffre clignote. Procédez de la même façon pour les 4 chiffres du code d’accès. Validez par OK. Passage au réglage suivant.
Option de l'abonnement

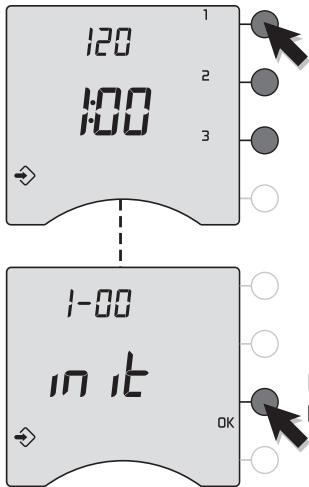

(exemple ici avec le menu 1).

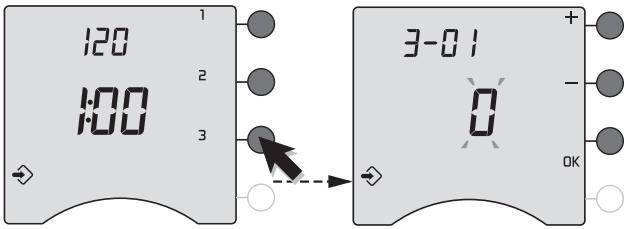

A la fin des réglages du menu 3, l’appareil revient au choix des menus. Si vous souhaitez quitter la configuration, tournez la molette vers la droite.
Pour sortir du mode, tournez la molette sur un autre mode.
Pas de programmation 0 = 1 heure 1 = 30 minutes
à 3-07 de -5°C à +5°C par pas de 0,1°C pour chaque sonde
Coût du Kwh selon abonnement
Il n'y a pas d'alimentation. Vérifiez le disjoncteur.
• Alimentation par le bus, tension de 12 à 28 Volts • Isolement classe II • Sauvegarde de l’horloge en cas de coupure secteur : 2h (par condensateur) • Dimensions : LxHxP = 80 x 103 x 16 mm Il y a un défaut de communication entre le CALYBOX et son boîtier modulaire (Bus A) ou l’une des options TYWATT 500, MINOR 500 ou TYPHONE 500 (Bus -/+). Vérifiez l’installation. L’appareil affiche : dEF et un numéro autre que 6 ou 7 Il y a un défaut sur l’appareil qui nécessite un retour auprès de notre service après-vente. Contactez notre service technique.
