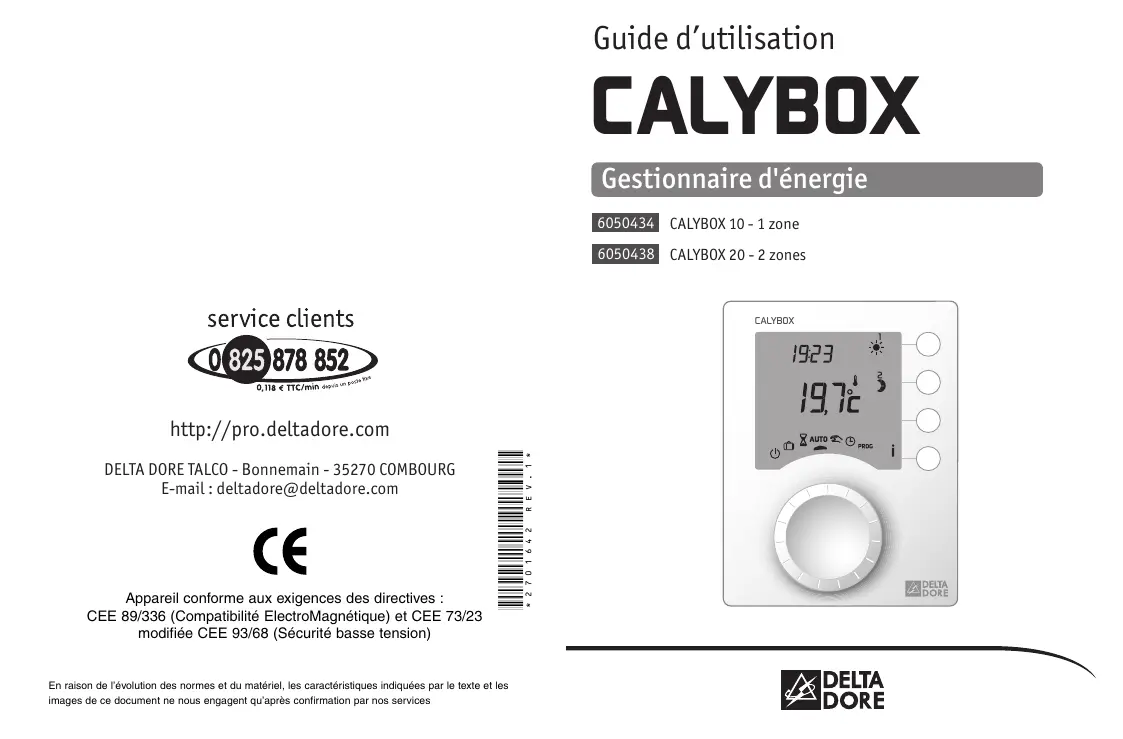

MODE D'EMPLOI CALYBOX 10 DELTA DORE
Gestionnaire d'énergie
6050434 CALYBOX 10-1 zone
6050438 CALYBOX 20-2 zones
service clients
0825878852
0,118 € TTC/min depuis un possible
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité Électromagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basée sur la tension)
Présentation
Votre appareil optimise la gestion de l'énergie électrique dans votre habitation :
- programmation Confort ou Économie du chauffage sur 1 zone (CALYBOX 10) ou 2 zones (CALYBOX 20),
- réduction du coût de l'abonnement en évitant les disjonctions quand la consommation électrique est trop importante (délestage),
- indication de la consommation électrique de l'installation.

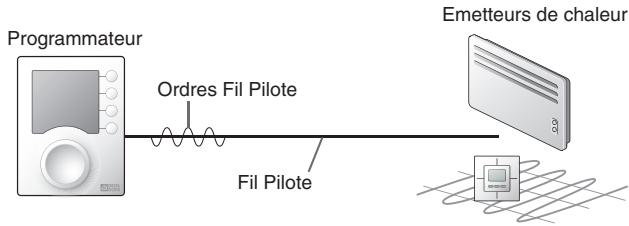

Pour commander les émetteurs de chaleur, le programmateur utilise le Fil Pilote.
Indépendant de l'alimentation électrique de l'émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort, Économie, Hors-Gel ou Arrêt demandés par le programmateur.
Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-serviettes, radiateur à accumulation...).
| Ordre Fil Pilote (Allure) | Réglage sur l'émetteur de chaleur | Température de la pierce |
| Confort | Réglage Confort (molette thermostat) exemple : 19°C | 19°C |
| Economie | Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d'émetteur de chaleur) | 16°C |
| Absence | Hors-Gel fixe à 7°C ou 8°C (selon modèle) | 7°C ou 8°C |
| Arrêt | Arrêt du chauffage | Pas de chauffage |
IMPORTANT : l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, ⊙... selon modèle).
Avertissements
- Lire attentivement cette notice avant toute utilisation.
- Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
TYWATT 500 (réf.: 6110014)
En fonction de votre installation, le TYWATT 500, associé au CALYBOX, permet de connaître la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres appareils (luminaires, électro-ménager...).
Typhone 500 (réf.: 6201029)
Associe au CALYBOX, le TYPHONE 500 permet de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone.
MINOR 500 (réf : 6151041)
Assure la régulation d'un plancher ou plafond rayonnant électrique, associé au CALYBOX, ce dernier permet de régler les consignes et connaître la température ambience mesurée par chaque sonde.
Sommaire
Description 6
Mode automatique 7
Dérogation 8
Mode sablier 9
Mode permanent 10
Mode absence 11
Mode arrêt 12
Touche information 13
Réglage de l'heure 15
Programmation 16
Option MINOR 500 18
Tarif tempo 19
Aide 20

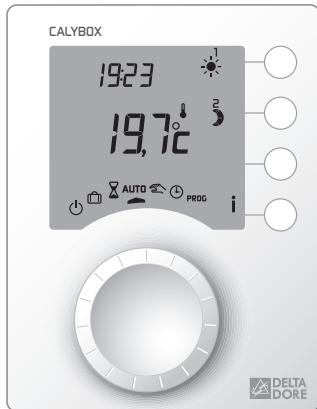

Description
Cette notice est commune au CALYBOX 10 (1 zone) et au CALYBOX 20 (2 zones).

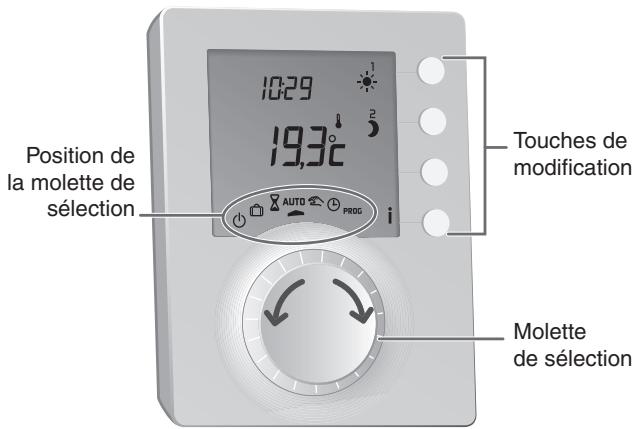

Mode arrêt Mode absence Mode sablier Auto Mode automatique Mode permanent
Réglage de l'heure
PROG Programmation
Mode automatique
Tournez la molette sur AUTO.

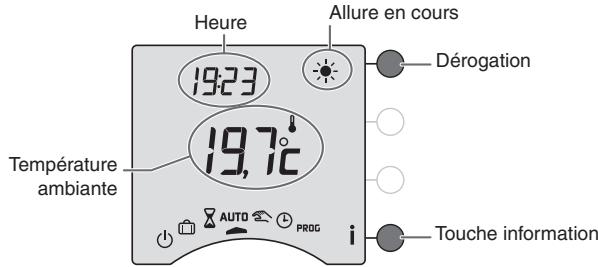

CALYBOX 10 suit la programmation.
Affichage en mode automatique

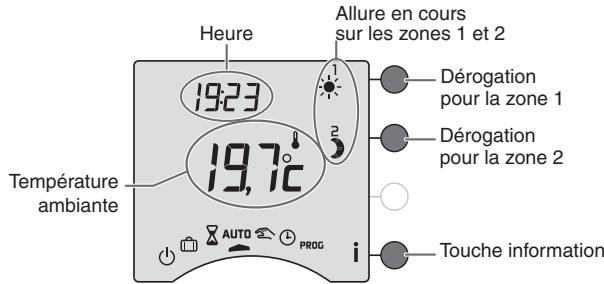

CALYBOX 20 suit la programmation sur les 2 zones.
Affichage en mode automatique
Dérogation
En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu'au prochain changement du programme.

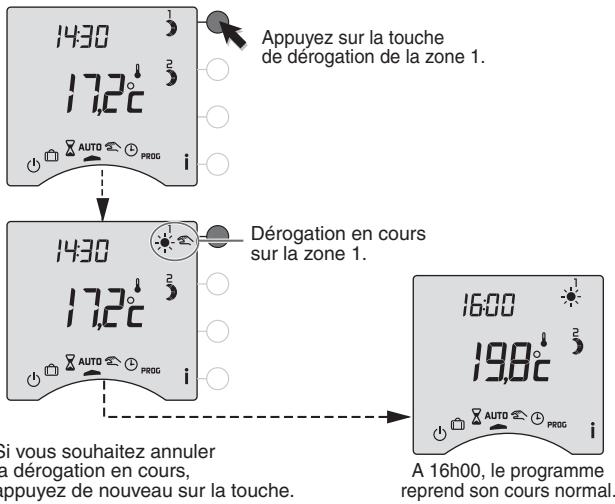

Exemple : il est 14h30 et vous souhaitez du Confort sur la zone 1 avant l'heure programmée (16h).
Programmation du jour en cours sur la zone 1

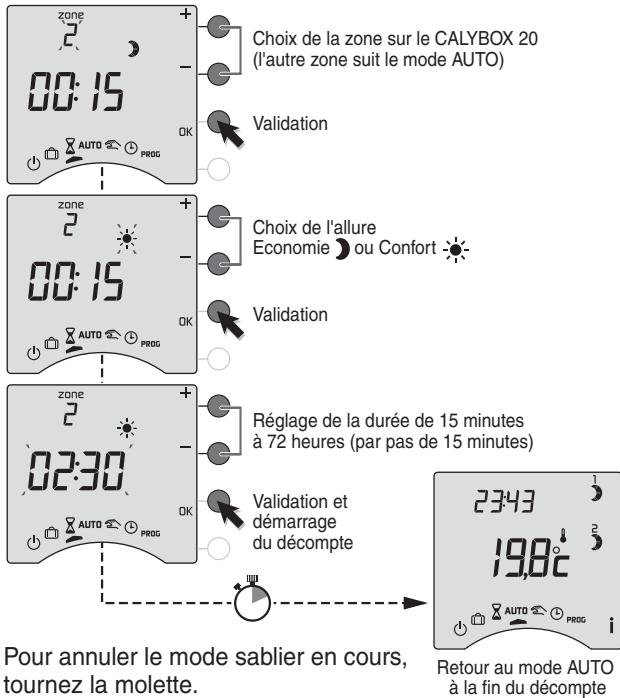

Mode sablier
Ce mode permet de choisir une allure pendant un temps donné et sur une zone uniquement. Tournez la molette sur
Mode permanent
Ce mode permet de choisir une allure de façon permanente sur chacune des zones.

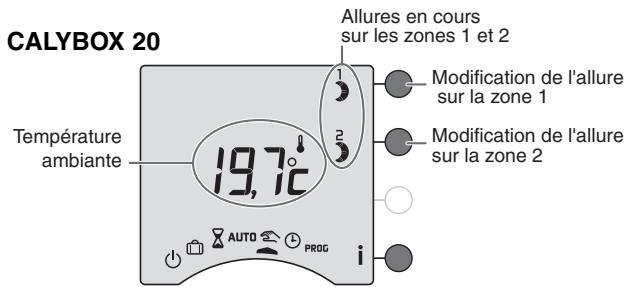

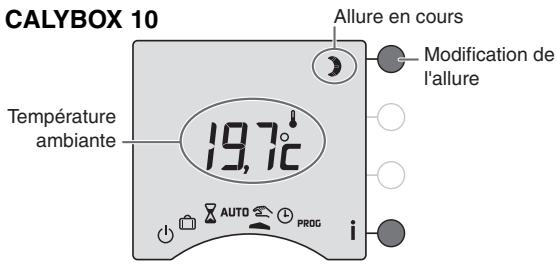

Tournez la molette sur, puis appuyez sur la touche de modification de la zone concernée pour sélectionner l'allure Confort ou Economie.
Pour sortir du mode, tournez la molette.
Mode d'absence

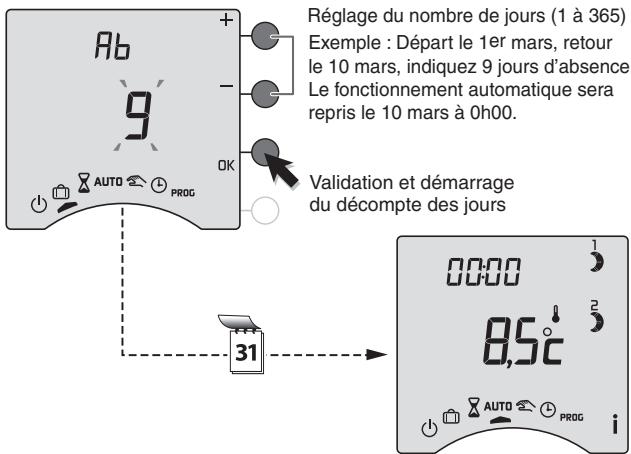

Ce mode permet de mettre votre logement en Hors-Gel si vous devez vous absenter pendant plusieurs jours. Tournez la molette sur 1.
Pour annuler le mode absence en cours, tournez la molette.
Retour au mode AUTO à la fin du décompte
Remarque : pendant le mode absence, le chauffe-eau (ECS) est en arrêt.
Mode d'arrêt
Ce mode permet de mettre en arrêt l'installation chauffage (dans ce cas, le chauffe-eau reste automatique).
Tournez la molette sur
Pendant les modes AUTO, ou (), appuyez successivement sur la touche i pour connaître :

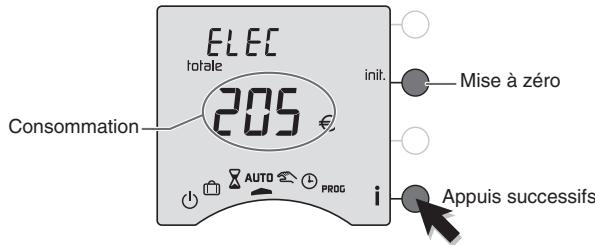

- la consommation totale de votre installation,
pour remettre à zéro, maintenez appuyée la touche init. pendant 5 secondes.

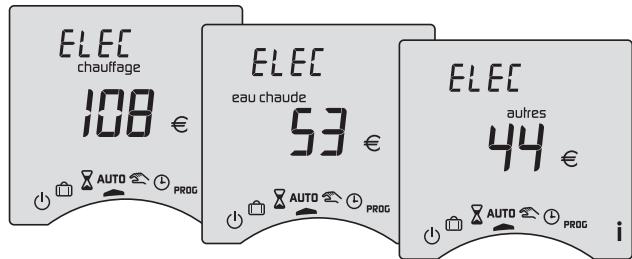

- si vous possédez l'option TYWATT 500, la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, électroménager...).
- le programme en cours par zone,
Périodes de Confort

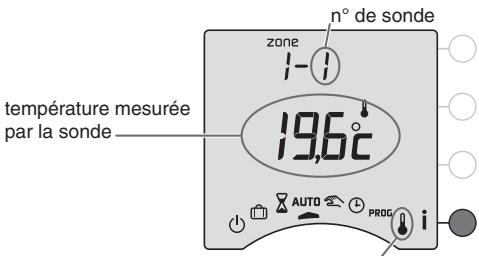

- si vous possédez l'option MINOR 500, la température mesurée par chacune des sondes déclarées lors de l'installation.
Indication de présence de sonde(s) sur l'installation
Réglage de l'heure
Tournez la molette sur ①.
Les heures clignotent.
Appuyez sur + ou - pour régler les heures, puis sur OK pour valider et passer au réglage suivant.
Recommencez l'opération pour régler les minutes.
Pour sortir du mode "réglage de l'heure", tournez la molette.
Programmation
Tournez la molette sur PROG.
La programmation par défaut est une période de Confort de 6h00 à 23h00.

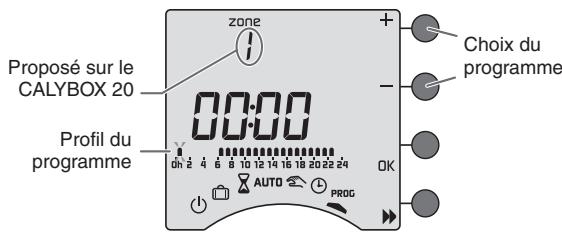

Choisir votre programme
Appuyez sur + ou - pour désirer le programme.
Programme 1: Confort de 6h à 23h
Programme 2: Confort de 6h à 8h et de 16h à 23h
Programme 3: Confort de 6h à 8h, de 11h à 13h et de 16h à 23h
Programme 4 (Uniquement pour le CALYBOX 20) :
Confort de 0h à 9h et de 21h à 24h (soit de 21h à 9h)
Remarque : les programmes ne sont pas modifiables.

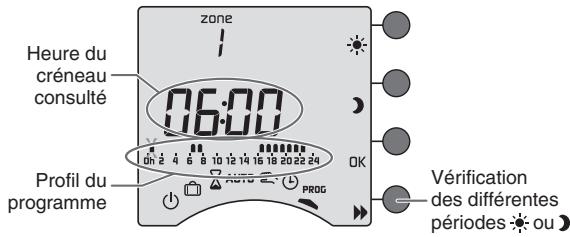

Vérifier votre programme
Appuyez successivement sur la touche pour afficher les périodes Confort et Économie de votre programme.
Dans le cas du CALYBOX 20, validez votre choix en appuyant sur OK et renouvelez l'opération pour la zone 2.
Sortir du mode programmation
Tournez la molette sur un autre mode.
Option MINOR 500 : réglage des consignes

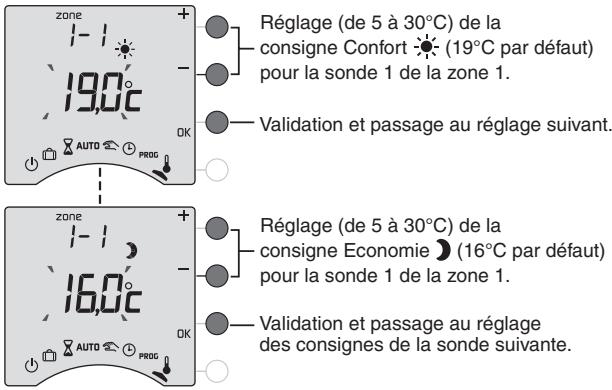

Ce mode permet de modifier les consignes Confort et Economie de chaque sonde. Tournez la molette sur
Recommencez les opérations pour chaque sonde.
À l'issue du réglage de la dernière sonde, vous pouvez régler la consigne Hors-Gel pour toutes les zones.
Pour sortir du mode, tournez la molette sur un autre mode.
Tarif tempo
La programmation tarifaire permet d'adopter une température moindre (réduit tarifaire) pendant les périodes où le coût de l'électricité est le moins avantageux (ex. : Heures Pleines, Jour Rouge).
Le compteur électronique informe la CALYBOX de la tarification en cours avec la liaison téléinfo.
Les périodes d'abaissement tarifique sont programmées sur votre compteur électronique (reportez-vous à la notice du compteur).

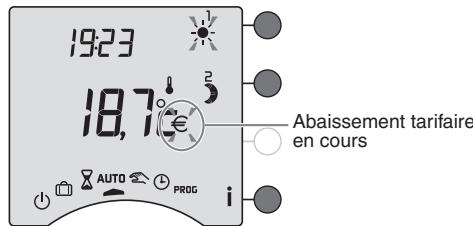

Lors d'un abaissement tarifaire, les symboles clignotent.
En période Confort, un abaissement tarifaire fait passer l'installation en Confort -2°C (Modéréto).
Aide
L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l'utilisation. En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez notre service clients.
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez votre disjoncteur.
Le symbole i clignote.
Un défaut est détecté sur l'installation.
Appuyez sur la touche pour consulter le ou les défauts.
L'appareil affiche : def et un numéro.
Il y a un besoin sur l'appareil ou l'installation.
Contactez votre installateur ou notre service clients.
L'appareil affiche --- au lieu de la température mesurée par chaque sonde MINOR 500.
Il y a un problème de communication avec les sondes.
Contactez notre installateur ou notre service clients.
L'appareil est sur le réglage de l'heure.
Il y a eu une coupure secteur pendant plus de 2 heures.
Réglez l'heure. Tous les autres réglages ont été conservés.
Le symbole et clignotent.
Vous êtes en abaissement tarifaire.
Reportez-vous au chapitre Tarif tempo.
La consommation affichée par l'appareil ne correspond pas à la consommation figurant sur le relevé du fournisseur d'électricité.
La consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur le relevé de votre fournisseur d'électricité.
Reportez-vous à la notice d'installation pour vérifier le coût des kWh ou contactez votre installateur ou notre service clients.
Les éléments de chauffe sont en hors-gel
Vous sur le mode programmation, le mode absence ou le réglage de l'heure.
Tournez la molette pour sélectionner un autre mode.
Problème --- apparait à l'écran.
Problème sur le raccordement d'un élément de chauffe.
Contactez votre installateur ou notre service clients.
L'appareil affiche HEAT
Votre plancher ou plafond rayonnant électrique est en mode "chauffage progressif".
Si vous souhaitez connaître le nombre de jours restants, appuyez sur la touche i.
