CALYBOX 20 - Gestionnaire d'énergie DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Contrôleur de chauffage et de gestion d'énergie
Caractéristiques techniques principales	Compatible avec plusieurs types de chaudières et systèmes de chauffage
Alimentation électrique	230 V AC
Dimensions approximatives	200 x 150 x 70 mm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes de chauffage à eau chaude et à air
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	Max 16 A
Fonctions principales	Programmation hebdomadaire, contrôle à distance, optimisation de la consommation d'énergie
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales utiles	Vérifier la compatibilité avec votre système de chauffage avant l'achat

FOIRE AUX QUESTIONS - CALYBOX 20 DELTA DORE

Comment réinitialiser le CALYBOX 20 ?

Pour réinitialiser le CALYBOX 20, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon CALYBOX 20 ne se connecte-t-il pas au réseau Wi-Fi ?

Assurez-vous que le CALYBOX 20 est à portée de votre routeur Wi-Fi et que le mot de passe est correct. Vérifiez également que le réseau n'est pas en mode caché.

Comment mettre à jour le firmware du CALYBOX 20 ?

Pour mettre à jour le firmware, accédez à l'application DELTA DORE, allez dans les paramètres de l'appareil et sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran.

Que faire si l'écran du CALYBOX 20 reste noir ?

Vérifiez que l'appareil est correctement alimenté. Si le problème persiste, essayez de débrancher l'appareil pendant quelques minutes puis rebranchez-le.

Comment configurer des horaires de chauffage sur le CALYBOX 20 ?

Dans l'application DELTA DORE, sélectionnez votre CALYBOX 20, puis allez dans l'onglet 'Programmation' pour définir vos horaires de chauffage selon vos besoins.

Le CALYBOX 20 peut-il être utilisé avec des thermostats tiers ?

Le CALYBOX 20 est conçu pour fonctionner avec les thermostats DELTA DORE. Pour une compatibilité avec des thermostats tiers, veuillez consulter le manuel d'utilisation.

Comment vérifier la consommation d'énergie avec le CALYBOX 20 ?

La consommation d'énergie peut être vérifiée dans l'application DELTA DORE, sous l'onglet 'Consommation' où vous trouverez des graphiques et des données détaillées.

Pourquoi le CALYBOX 20 ne répond-il pas aux commandes de l'application ?

Vérifiez la connexion Internet de votre smartphone et du CALYBOX 20. Si le problème persiste, essayez de redémarrer l'application ou l'appareil.

Comment installer le CALYBOX 20 ?

Suivez le guide d'installation fourni avec le produit. Assurez-vous de respecter les instructions de câblage et de configuration pour une installation correcte.

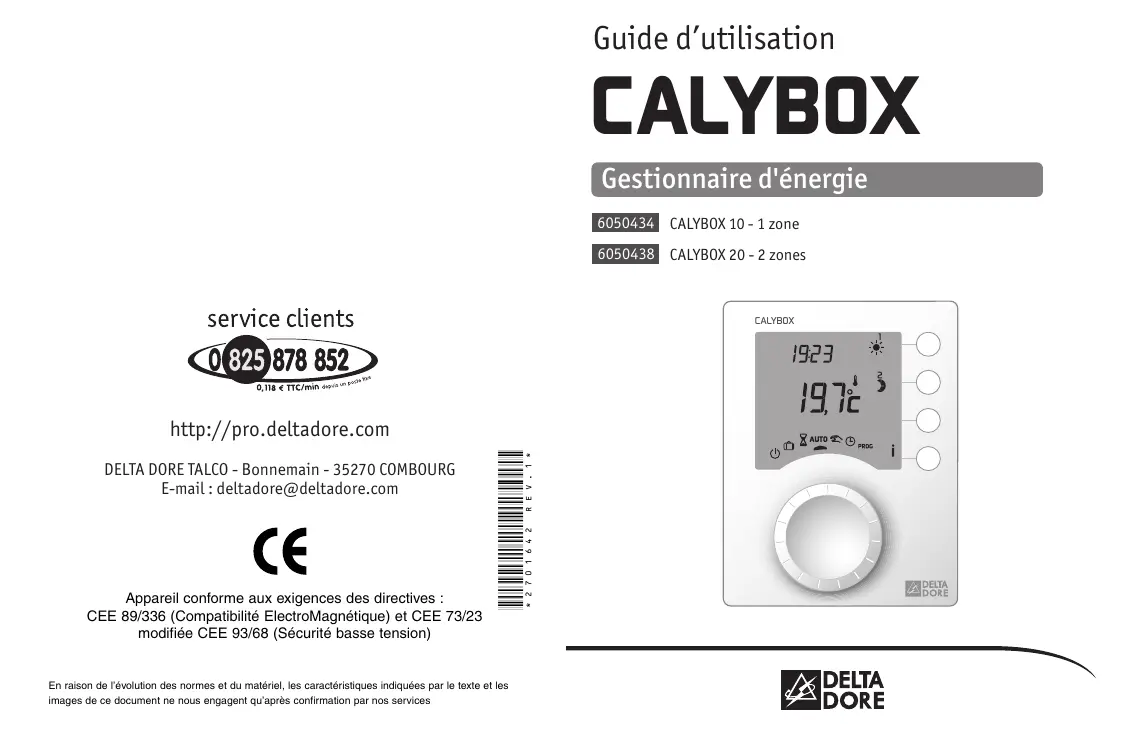

MODE D'EMPLOI CALYBOX 20 DELTA DORE

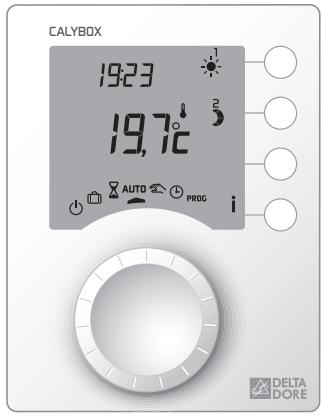

Gestionnaire d'énergie

6050434 CALYBOX 10-1 zone

6050438 CALYBOX 20-2 zones

service clients

0825878852

0,118 € TTC/min depuis un positif

http://pro.deltadore.com

DELTA DORE TALCO - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basée tension)

Presentsation

Votre apparéil optimise la gestion de l'énergie électrique dans votre habitation :

• programmation Confort ou Economie du chauffage sur 1 zone (CALYBOX 10) ou 2 zones (CALYBOX 20),
• réduction du coût de l'abonnement en évitant les disjonctions quand la consommation électrique est trop importante (délestage),
• indication de la consommation électrique de l'installation.

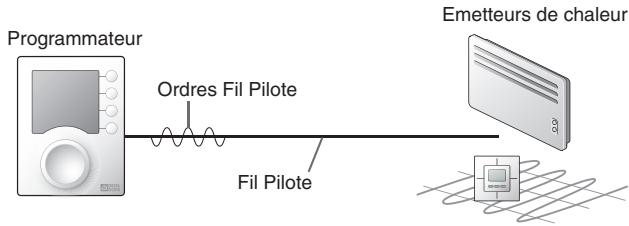

Pour commander les émetteurs de chaleur, le programmeur utilise le Fil Pilote.

Indépendant de l'alimentation électrique de l'émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort, Economie, Hors-Gel ou Arrêt demandés par le programmateur.

Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-servleties, radiateur à accumulation...).

Ordre Fil Pilote (Allure)	Réglage sur l'émetteur de chaleur	Température de la pierce
Confort	Réglage Confort (molette thermostat) exemple : 19°C	19°C
Economie	Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d'émetteur de chaleur)	16°C
Absence	Hors-Gel fixe à 7°C ou 8°C (selon modèle)	7°C ou 8°C
Arrêt	Arrêt du chauffage	Pas de chauffage

IMPORTANT : l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, ⊙ ... selon modèle).

Avertissements

• Lire attentivement cette notice avant toute utilisation.
• Ne pas essayer de réparer cet apparéil vous-même, un service après-vente est à votre disposition.

Options

TYWATT 500 (réf.: 6110014)

En fonction de votre installation, le TYWATT 500, associé au CALYBOX, permet de connaître la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres apparèils (luminaires, electro-menager...).

TYPHONE 500 (réf.: 6201029)

Associe au CALYBOX, le TYPHONE 500 permet de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone.

MINOR 500 (réf : 6151041)

Assure la régulation d'un plancher ou plafond rayonnant électrique, associé au CALYBOX, ce dernier permet de régler les consignes et connaître la température ambiente mesuree par chaque sonde.

Sommaire

Description 6

Mode automatique 7

Dérogation 8

Mode sablier 9

Mode permanent 10

Mode absence 11

Mode arrêt 12

Touche information 13

Réglage de l'heure 15

Programmation 16

Option MINOR 500 18

Tarif tempo 19

Aide 20

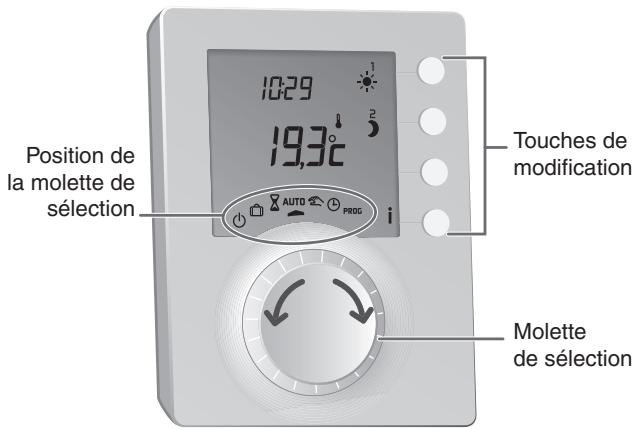

Description

Cette notice est commune au CALYBOX 10 (1 zone) et au CALYBOX 20 (2 zones).

Mode arrêt
Mode absence
Mode sablier
Auto Mode automatique
Mode permanent

© Réglage de l'heure

PROG Programmation

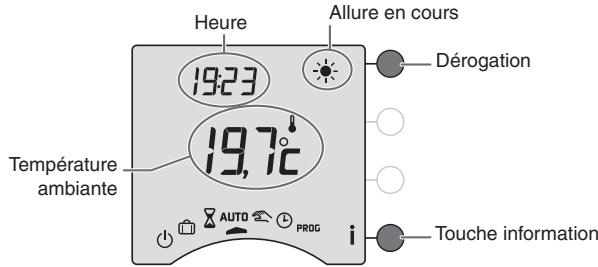

Mode automatique

Tournez la molette sur AUTO.

CALYBOX 10 suit la programmation.

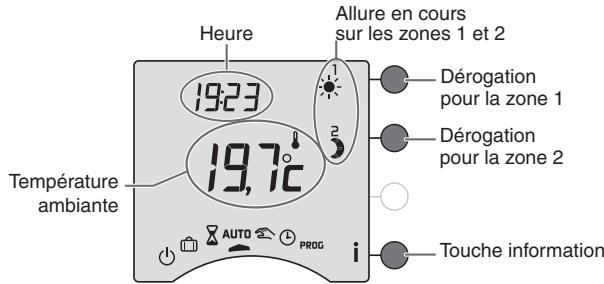

Affichage en mode automatique

CALYBOX 20 suit la programmation sur les 2 zones.

Affichage en mode automatique

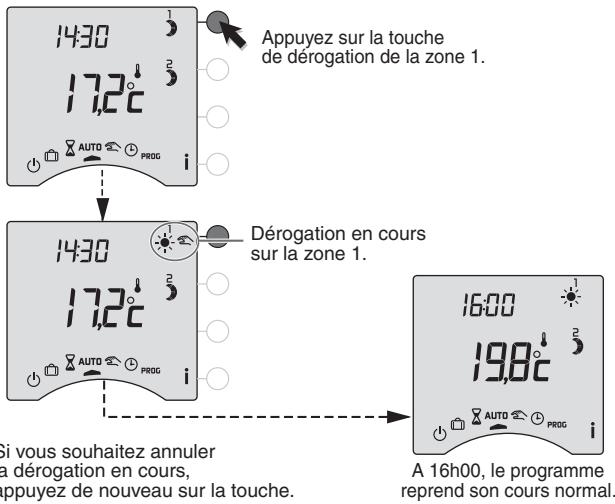

Dérogation

En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu'àu prochain changement du programme.

Exemple : il est 14h30 et vous souhaitez du Confort sur la zone 1 avant l'heure programmée (16h).

Programmation du jour en cours sur la zone 1

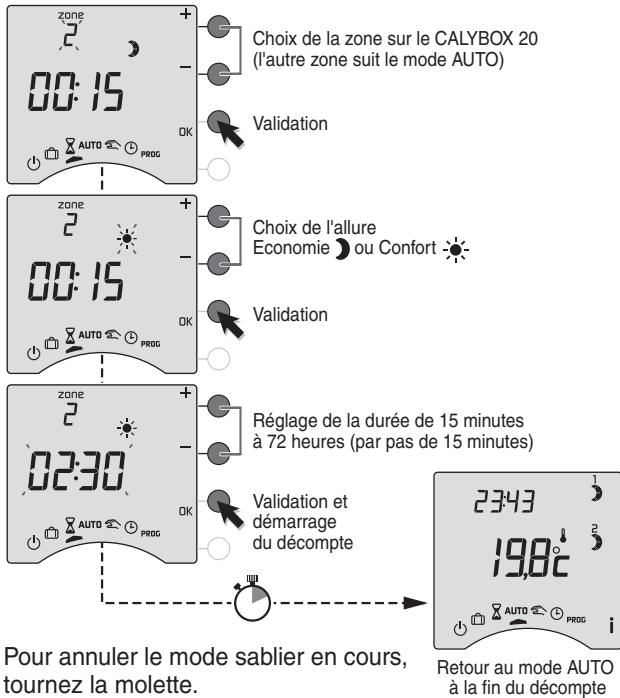

Mode sablier

Ce mode permet deCHOISIR une allure pendant un temps donne et sur une zone uniquement. Tournez la molette sur 量

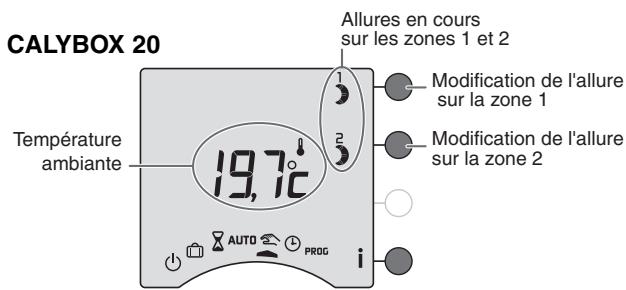

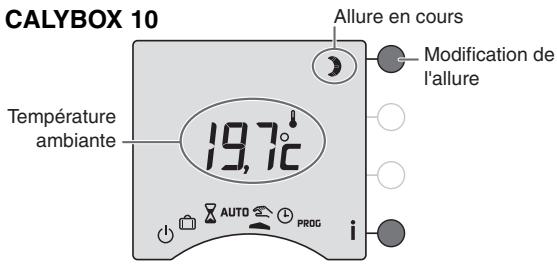

Mode permanent

Ce mode permet deCHOISIR une allure de facon permanente sur chacune des zones.

Tournez la molette sur , puis appuyez sur la touche de modification de la zone concernée pour selectionner l'allure Confort ou Economie).

Pour sortir du mode, tournez la molette.

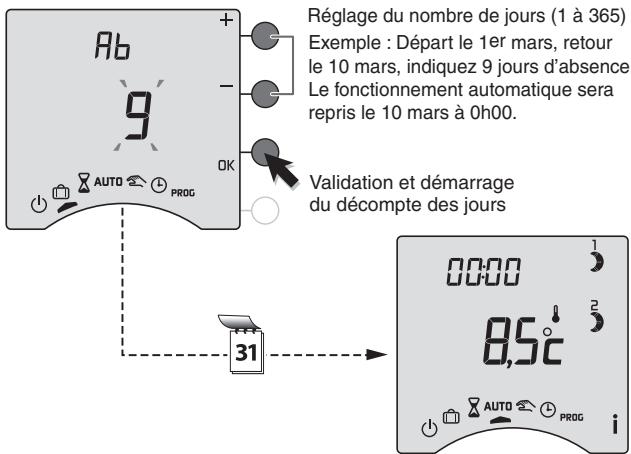

Mode absence

Ce mode permet de mettre votre logement en Hors-Gel si vous doivent vous absenter pendant plusieurs jours. Tournez le molette sur 1 .

Pour annuler le mode absence en cours, tournez la molette.

Retour au mode AUTO à la fin du décompte

Remarque : pendant le mode absence, le chauffe-eau (ECS) est en arrêt.

Mode Arrêt

Ce mode permet demettrevoireinstallationchauffage en arrêt (dans ce cas,lechauffe-eau resten automatique).

Tournez la molette sur 山

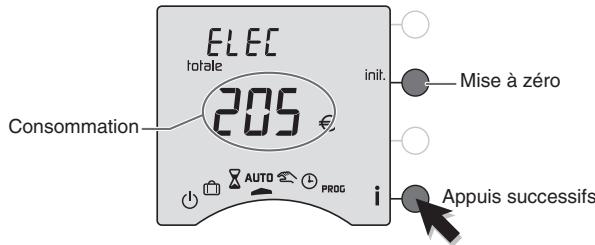

Touche information

Pendant les modes AUTO, ou (), appuyez successivement sur la touche i pour connaître :

• la consommation totale de votre installation,

pour remettre à zéro, maintenez appuyée la touche init. pendant 5 secondes.

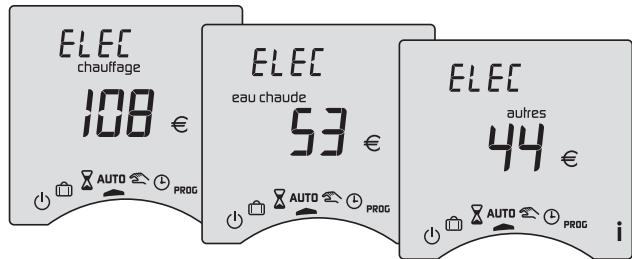

• si vous possédez l'option TYWATT 500, la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, electro-menager...).

Touche information

• le programme en cours par zone,

Périodes de Confort

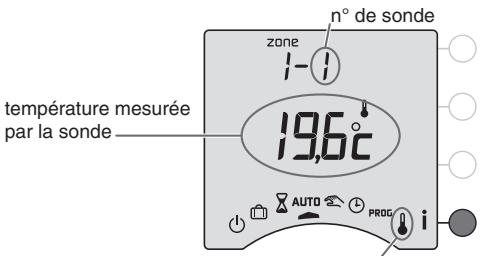

• si vous possédez l'option MINOR 500, la température mesurée par chacune des sondes déclarées lors de l'installation.

Indication de presence de sonde(s) sur l'installation

Réglage de l'heure

Tournez la molette sur ①.

Les heures clignotent.

Appuyez sur + ou - pour régler les heures, puis sur OK pour valider et passer au réglage suivant.

Recommencez l'opération pour regler les minutes.

Pour sortir du mode "réglage de l'heure", tournez la molette.

Programmation

Tournez la molette sur PROG.

La programmation par défaut est une période de Confort de 6h00 à 23h00.

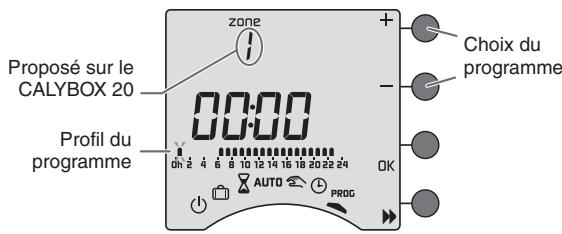

Choisir votre programme

Appuyez sur + ou - pour désir le programme.

Programme 1: Confort de 6h à 23h

Programme 2: Confort de 6h à 8h et de 16h à 23h

Programme 3: Confort de 6h à 8h, de 11h à 13h et de 16h à 23h

Programme 4 (Uniquement pour le CALYBOX 20) :

Confort de 0h à 9h et de 21h à 24h (soit de 21h à 9h)

Remarque: les programmes ne sont pas modifiables.

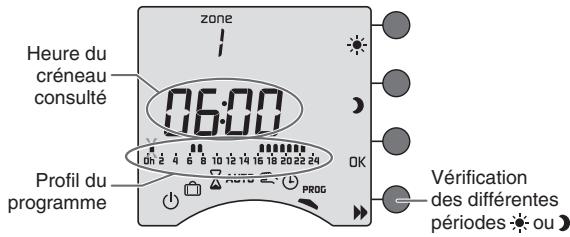

Vérifier votre programme

Appuyez successivement sur la touche pour afficher les périodes Confort et Economie de votre programme.

Dans le cas du CALYBOX 20, valida votre choix en appuyant sur OK et renouvelez l'opération pour la zone 2.

Sortir du mode programmation

Tournez la molette sur un autre mode.

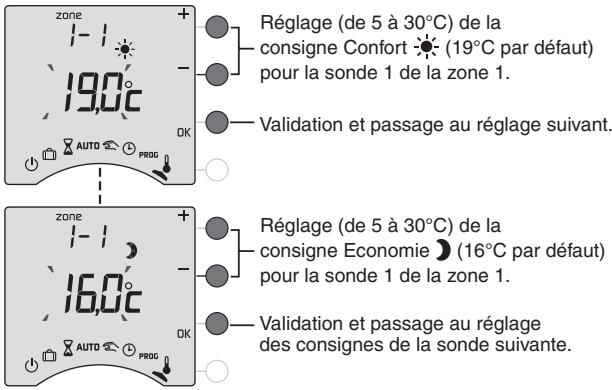

Option MINOR 500 : réglage des consignes

Ce mode permet de modifier les consignes Confort et Economie de chaque sonde. Tournez la molette sur

Recommencez les opérations pour chaque sonde.

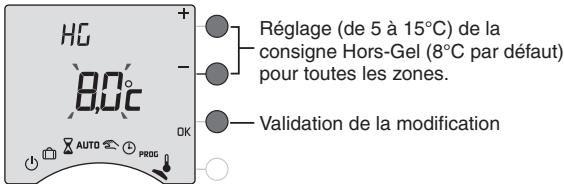

A l'issue du réglage de la dernière sonde, vous pouvez régler la consigne Hors-Gel pour toutes les zones.

Pour sortir du mode, tournez la molette sur un autre mode.

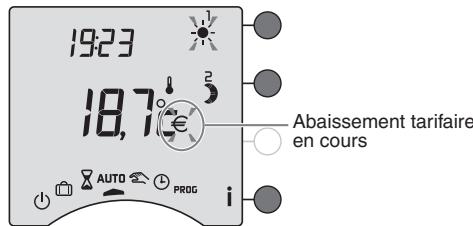

Tarif tempo

La programmation tarifaire permet d'adopter une température moindre (réduit tariffaire) pendant les périodes où le coût de l'électricité est le moins avantageux (ex.: Heures Pleines, Jour Rouge).

Le compteur électronique informé le CALYBOX de la tarification en cours avec la liaison téléinfo.

Les périodes d'abaisissement tarifique sont programmables sur votre compteur electronique (reportez-vous à la notice du compteur).

Lors d'un abaisissement tarifique, les symboles et clignotent.

En période Confort, un abaisissement tarifique fait passer l'installation en Confort -2°C (Modéréto).

Aide

L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontres sur votre produit lors de l'utilisation. En cas de doute, si le problème persististe ou s'il ne se trouve pas dans cette liste, contactez notre service clients.

Rien n'apparait sur I'écran du boitier d'ambiance.

Il n'y a pas d'alimentation.

Vérifiez votre disjoncteur.

Le symbole i clignote.

Un défaut est détecté sur l'installation.

Appuyez sur la touche pour consulter le ou les défauts.

L'appareil affiche : dEF et un numero.

Il y a un besoin sur l'appareil ou l'installation.

Contactez votre installer ou notre service clients.

L'appareil affiche --- au lieu de la température mesurée par chaque sonde MINOR 500.

Il y a un problème de communication avec les sondes.

Contactez notre installer ou notre service clients.

L'appareil est sur le réglage de l'heure.

Il y a eu une coupure secteur pendant plus de 2 heures.

Réglez l'heure. Tous les autres réglages ont été conservés.

Le symbole et clignotent.

Vousetes en abaisissement tarifaire.

Reportez-vous au chapitre Tarif tempo.

Aide

La consommation affichée par l'appareil ne correspond pas à la consommation figurant sur le relevé du fournisseur d'électricité.

La consommation affichée sur votre apparéil est une valeur indicative non contractuelle et ne saurait enaucun cas se substituer à la consommation figurant sur le relevé de votre fournisseur d'électricité.

Reportez-vous à la notice d'installation pour vérifier le coût des kWh ou contactez votre installer ou notre service clients.

Les éléments de chauffe sont en Hors-Gel

Voues sur le mode programmation, le mode absence ou le réglage de l'heure.

Tournez la molette pour selectionner un autre mode.

Pb --- apparait a I'ecran.

Problème sur le raccordement d'un élément de chauffe.

Contactez votre installer ou notre service clients.

L'appareil affiche HEAT

Votre plancher ou plafond rayonnant électrique est en mode "chauffage progressif".

Si vous souhaitez connaître le nombre de jours restants, appuyez sur la touche i.
