CALYBOX 120 - Gestionnaire d'énergie DELTA DORE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CALYBOX 120 DELTA DORE au format PDF.
| Type d'appareil | Gestionnaire d'énergie |
| Nombre de zones | 1 ou 2 zones |
| Affichage | Écran LCD |
| Alimentation | Non précisé |
| Fonctions principales | Gestion de la consommation énergétique |
| Compatibilité | CEE 89/336, CEE 73/23, CEE 93/68 |
| Normes | Compatibilité électromagnétique et sécurité basse tension |
| Interface utilisateur | Boutons de commande et molette |
| Installation | Murale ou encastrée |
| Service client | Disponible par téléphone et email |
| Fabricant | Non précisé |
| Dimensions | Non précisées |
| Poids | Non précisé |
| Langues supportées | Français (manuel) |
| Utilisation | Résidentielle ou tertiaire |
| Garantie | Non précisée |
FOIRE AUX QUESTIONS - CALYBOX 120 DELTA DORE
Questions des utilisateurs sur CALYBOX 120 DELTA DORE
Le voyant "I" qui clignote sur votre CALYBOX 120 de DELTA DORE peut indiquer plusieurs états ou alertes liés au fonctionnement de l'appareil. Voici les principales interprétations :
1. Mode de fonctionnement ou programmation
Un clignotement du voyant "I" peut signifier que le CALYBOX est en mode de configuration ou de programmation. Dans ce cas, le clignotement est normal et indique que l'appareil attend une action ou une saisie.
2. Signal d'erreur ou d'alerte
Le clignotement peut aussi signaler un dysfonctionnement ou une erreur. Il est conseillé de vérifier si d'autres voyants sont allumés ou clignotent, ce qui pourrait aider à identifier la nature du problème.
3. Mise à jour ou redémarrage
Parfois, le voyant "I" clignote lorsque l'appareil est en cours de mise à jour logicielle ou de redémarrage. Dans ce cas, il faut patienter jusqu'à la fin du processus.
Si le clignotement persiste sans explication claire, il est recommandé de vérifier l'installation électrique et la connexion du CALYBOX, ou de contacter un professionnel pour un diagnostic plus approfondi.
Si votre DELTA DORE CALYBOX 120 n'affiche plus les jours, voici plusieurs étapes à suivre pour tenter de résoudre ce problème :
1. Vérifiez l'alimentation de l'appareil
Assurez-vous que le CALYBOX 120 est correctement alimenté. Un écran sans affichage peut indiquer un problème d'alimentation ou une batterie faible.
2. Redémarrez l'appareil
Débranchez votre CALYBOX 120 de sa source d'alimentation pendant quelques minutes, puis rebranchez-le. Cela permet parfois de réinitialiser l'affichage.
3. Contrôlez les paramètres d'affichage
Accédez au menu des paramètres de votre CALYBOX 120 et vérifiez que l'option d'affichage des jours est bien activée. Il est possible qu'elle ait été désactivée par inadvertance.
4. Réinitialisez l'appareil si nécessaire
Si le problème persiste, effectuez une réinitialisation aux paramètres d'usine. Cette opération remettra à zéro les réglages et peut corriger un dysfonctionnement logiciel.
5. Mettez à jour le logiciel
Vérifiez que votre CALYBOX 120 dispose de la dernière version du logiciel. Une mise à jour peut corriger des bugs liés à l'affichage.
En suivant ces étapes, vous devriez pouvoir restaurer l'affichage des jours sur votre CALYBOX 120. Si le problème continue, il peut être nécessaire de contacter le service client DELTA DORE pour une assistance technique plus approfondie.
Pour désactiver votre CALYBOX 120 et éviter un double contrôle de vos radiateurs lorsqu'ils sont déjà équipés de boîtiers individuels VOLTALIS, voici les étapes à suivre :
Étapes pour désactiver le CALYBOX 120 :
- Accéder au menu principal : Allumez le CALYBOX 120 et utilisez les boutons de navigation pour accéder au menu principal.
- Se rendre dans les paramètres : Naviguez jusqu'à la section « Paramètres » ou « Configuration ».
- Rechercher l'option de désactivation : Cherchez une option intitulée « Désactiver », « Mode Hors Service » ou « Arrêt des radiateurs ».
- Confirmer la désactivation : Sélectionnez cette option et validez votre choix, généralement avec un bouton « OK » ou « Valider ».
- Vérifier l'état du système : Assurez-vous que le CALYBOX ne contrôle plus les radiateurs, ce qui peut être confirmé par un message ou une indication sur l'écran.
Conseils complémentaires :
- Assurez-vous que les boîtiers VOLTALIS sont correctement configurés pour prendre le relais du contrôle des radiateurs.
- Si vous ne trouvez pas l'option de désactivation, il est possible que la fonction soit nommée différemment selon la version du CALYBOX 120.
- En cas de difficulté, contacter le support technique DELTA DORE peut être utile pour obtenir une assistance personnalisée.
Pour réinitialiser votre DELTA DORE CALYBOX 120, suivez ces étapes simples :
Étapes de réinitialisation
- Coupez l'alimentation électrique : débranchez la CALYBOX 120 ou coupez le disjoncteur associé pour éteindre complètement l'appareil.
- Patientez quelques minutes : laissez l'appareil hors tension pendant environ 5 minutes afin que les composants internes se déchargent totalement.
- Rétablissez l'alimentation : rebranchez l'appareil ou remettez le disjoncteur en marche.
- Accédez au mode réinitialisation :
- Repérez un bouton de réinitialisation, souvent un petit trou nécessitant un objet fin (comme un trombone) pour être pressé.
- Appuyez et maintenez ce bouton pendant quelques secondes jusqu'à ce que l'écran clignote ou qu'un signal sonore se fasse entendre.
- Reprogrammez votre appareil : après la réinitialisation, vous devrez configurer à nouveau les paramètres, tels que les horaires et modes de fonctionnement.
Cette procédure permet de remettre la CALYBOX 120 à ses réglages d'usine et peut résoudre certains dysfonctionnements ou permettre une nouvelle configuration complète.
Pour afficher et modifier les modes Confort et Économie sur votre DELTA DORE CALYBOX 120 lorsque vous tournez la molette sur Prog, suivez ces étapes :
1. Vérification de la position de la molette
Assurez-vous que la molette est bien positionnée sur Prog (programmation). Cette position permet d'accéder aux réglages des modes.
2. Accéder aux modes Confort et Économie
- Appuyez sur le bouton Prog ou Mode pour entrer dans le menu de programmation.
- Utilisez la molette ou les boutons de navigation pour parcourir les options disponibles.
- Les modes Confort et Économie devraient apparaître dans ce menu. Si ce n'est pas le cas, il est possible que l'appareil soit configuré dans un mode qui masque ces options.
3. Modifier la programmation
Une fois les modes affichés :
- Sélectionnez le mode que vous souhaitez modifier (Confort ou Économie).
- Réglez les paramètres selon vos besoins (température, horaires, etc.).
- Validez vos modifications en appuyant sur le bouton de confirmation ou en repositionnant la molette.
4. En cas d'absence des modes
Si les modes Confort et Économie ne s'affichent toujours pas :
- Vérifiez que l'appareil est correctement alimenté et fonctionne normalement.
- Essayez de réinitialiser l'appareil pour rétablir les paramètres par défaut (procédure spécifique au modèle).
- Si le problème persiste, il peut être nécessaire de contacter le support technique DELTA DORE pour une assistance approfondie.
Ces étapes vous permettront de gérer efficacement la programmation des modes Confort et Économie sur votre CALYBOX 120.
Téléchargez la notice de votre Gestionnaire d'énergie au format PDF gratuitement ! Retrouvez votre notice CALYBOX 120 - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CALYBOX 120 de la marque DELTA DORE.
MODE D'EMPLOI CALYBOX 120 DELTA DORE

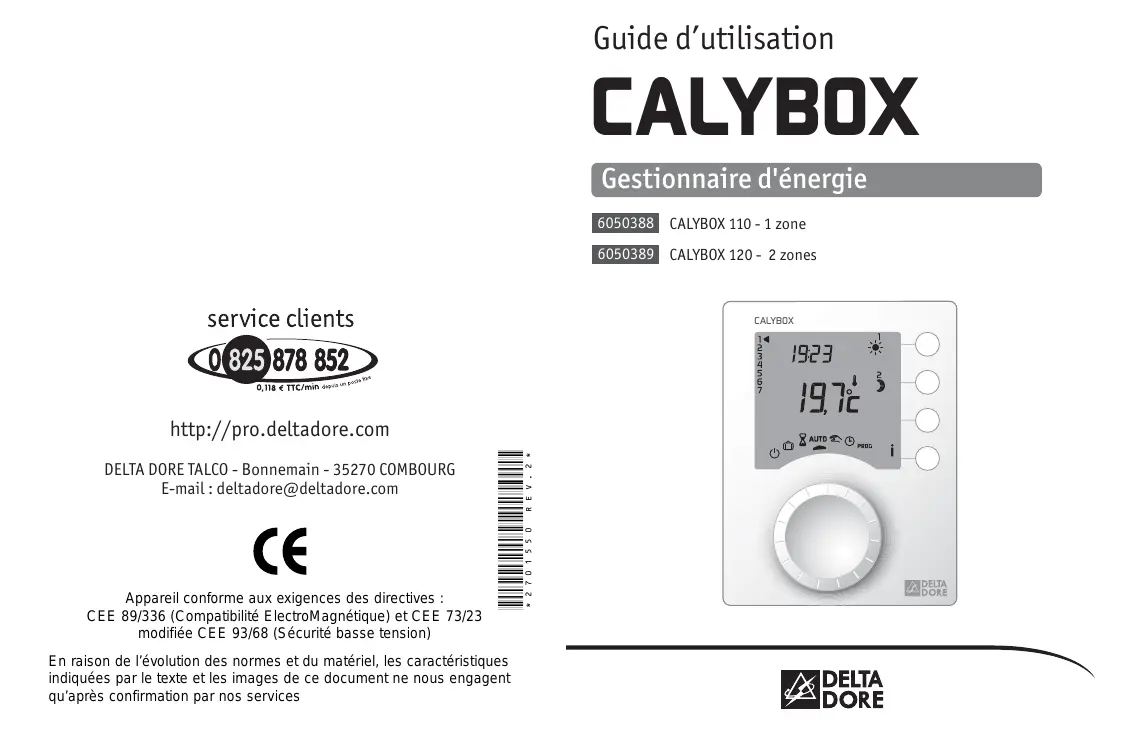

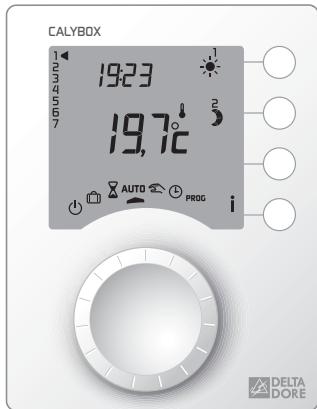

Guide d’utilisation CALYBOX Gestionnaire d'énergie 6050388 CALYBOX 110 - 1 zone 6050389 CALYBOX 120 - 2 zones CALYBOX DELTA DORE TALCO - Bonnemain - 35270 COMBOURG E-mail : deltadore@deltadore.com Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension) *2701550_Rev.2* http://pro.deltadore.com En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services Présentation Votre appareil optimise la gestion de l’énergie électrique dans votre habitation :

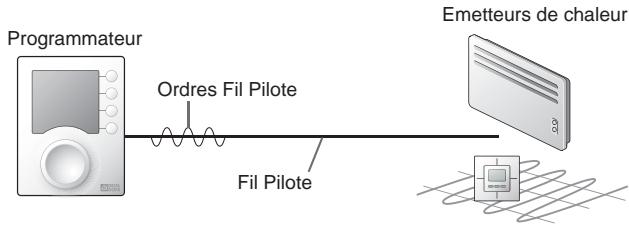

- programmation Confort ou Economie du chauffage sur 1 zone (CALYBOX 110) ou 2 zones (CALYBOX 120),
- réduction du coût de l’abonnement en évitant les disjonctions quand la consommation électrique est trop importante (délestage),
- indication de la consommation électrique de l’installation. Le réglage de la température désirée s’effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-serviettes, radiateur à accumulation...). Ordre Fil Pilote (Allure) Réglage sur l’émetteur de chaleur Température de la pièce Confort Réglage Confort (molette thermostat) exemple : 19°C 19°C Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d’émetteur de chaleur) 16°C Economie Pour commander les émetteurs de chaleur, le programmateur utilise le Fil Pilote. Emetteurs de chaleur Programmateur Absence Hors-Gel fixe à 7°C ou 8°C (selon modèle) 7°C ou 8°C Ordres Fil Pilote Arrêt Arrêt du chauffage Pas de chauffage Fil Pilote Indépendant de l’alimentation électrique de l’émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort , Economie , Hors-Gel ou Arrêt demandés par le programmateur.
IMPORTANT : l’émetteur de chaleur doit être en mode automatique (PROG, AUTO, ... selon modèle).
Avertissements Sommaire
- Lire attentivement cette notice avant toute utilisation.
- Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition. Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Mode automatique . . . . . . . . . . . . . . . . . . . . . 7 Dérogation . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Mode sablier . . . . . . . . . . . . . . . . . . . . . . . . . 9 Options Mode permanent TYWATT 500 (réf. : 6110014) En fonction de votre installation, le TYWATT 500, associé au CALYBOX, permet de connaître la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres appareils (luminaires, électro-ménager...). Mode absence
Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Touche information
Réglage de l’heure . . . . . . . . . . . . . . . . . . . . 15 TYPHONE 500 (réf. : 6201029) Associé au CALYBOX, le TYPHONE 500 permet de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone. Programmation . . . . . . . . . . . . . . . . . . . . . . . . 16 MINOR 500 (réf : 6151041) Assure la régulation d’un plancher ou plafond rayonnant électrique, associé au CALYBOX, ce dernier permet de régler les consignes et connaître la température ambiante mesurée par chaque sonde. Option MINOR 500
1. Créer votre programme
2. Copier le programme . . . . . . . . . . . . . . . . . . . . 16

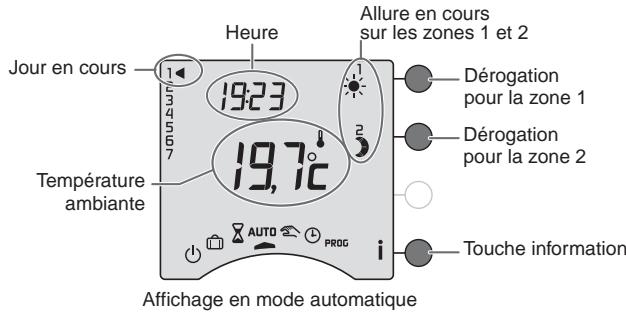

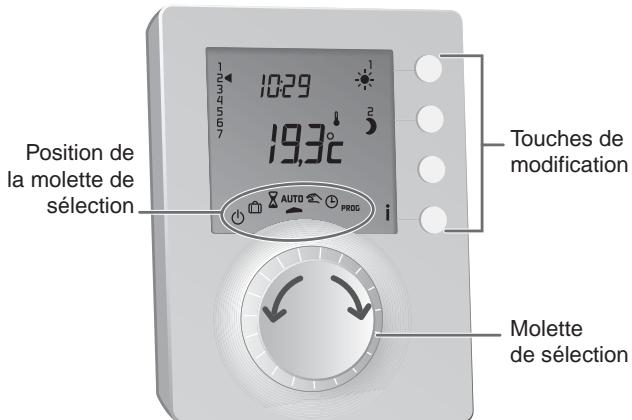

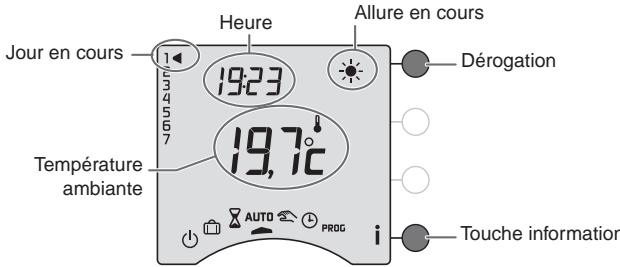

Description Mode automatique Cette notice est commune au CALYBOX 110 et au CALYBOX 120. Tournez la molette sur AUTO. CALYBOX 110 suit la programmation. Allure en cours Heure Jour en cours Touches de modification Position de la molette de sélection Dérogation Température ambiante Touche information Affichage en mode automatique Molette de sélection CALYBOX 120 suit la programmation sur les 2 zones. Allure en cours sur les zones 1 et 2 Heure Jour en cours Mode arrêt Réglage de l'heure Mode absence Programmation Dérogation pour la zone 1 Dérogation pour la zone 2 Température ambiante Mode sablier Mode automatique Touche information Mode permanent Affichage en mode automatique

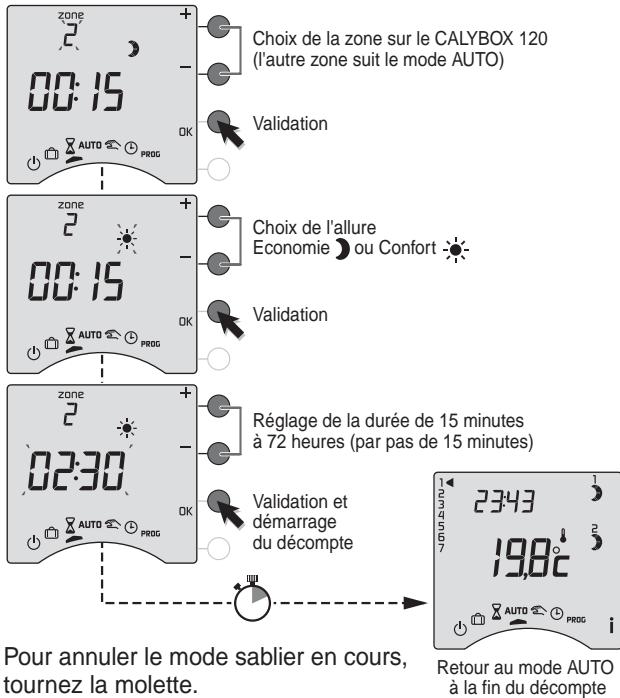

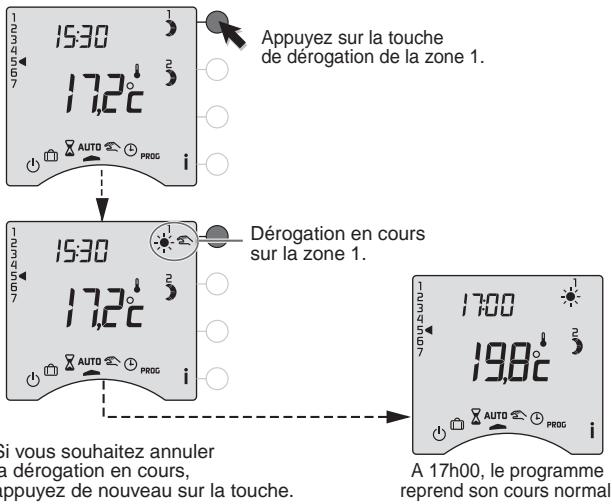

Dérogation Mode sablier En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu’au prochain changement du programme. Exemple : il est 15h30 et vous souhaitez du Confort sur la zone 1 avant l'heure programmée (17h).
15h30 17h Ce mode permet de choisir une allure pendant un temps donné et sur une zone uniquement. Tournez la molette sur . Choix de la zone sur le CALYBOX 120 (l'autre zone suit le mode AUTO) 23h 0h Validation Programmation du jour en cours sur la zone 1 Appuyez sur la touche de dérogation de la zone 1. Choix de l'allure Economie ou Confort Validation Dérogation en cours sur la zone 1. Réglage de la durée de 15 minutes à 72 heures (par pas de 15 minutes) Validation et démarrage du décompte Si vous souhaitez annuler la dérogation en cours, appuyez de nouveau sur la touche.
A 17h00, le programme reprend son cours normal. Pour annuler le mode sablier en cours, tournez la molette.

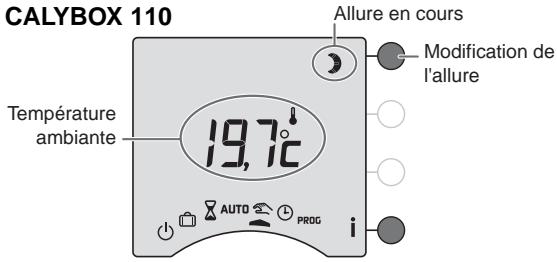

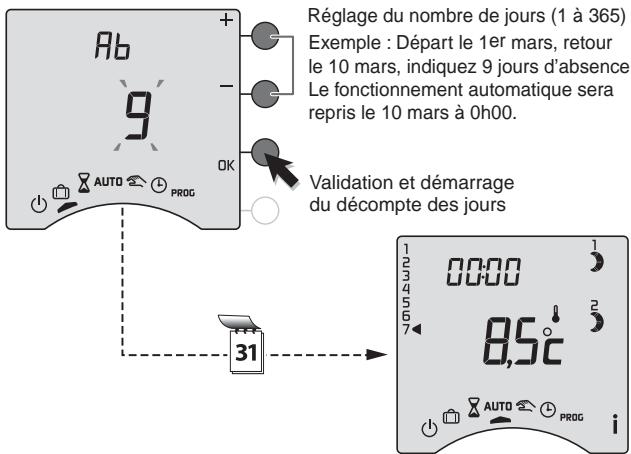

Retour au mode AUTO à la fin du décompte Mode permanent Mode absence Ce mode permet de choisir une allure de façon permanente sur chacune des zones. Tournez la molette sur , puis appuyez sur la touche de modification de la zone concernée pour sélectionner l’allure Confort ou Economie . CALYBOX 110 Allure en cours Modification de l'allure Réglage du nombre de jours (1 à 365) Exemple : Départ le 1er mars, retour le 10 mars, indiquez 9 jours d’absence. Le fonctionnement automatique sera repris le 10 mars à 0h00. Validation et démarrage du décompte des jours Température ambiante CALYBOX 120 Ce mode permet de mettre votre logement en Hors-Gel si vous devez vous absenter pendant plusieurs jours. Tournez le molette sur

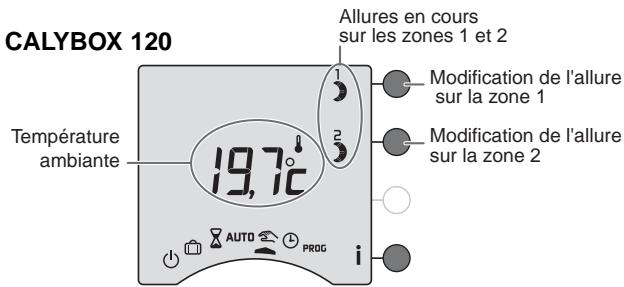

Allures en cours sur les zones 1 et 2 Modification de l'allure sur la zone 1 Modification de l'allure sur la zone 2 Température ambiante Pour sortir du mode, tournez la molette.
Pour annuler le mode absence en cours, tournez la molette. Retour au mode AUTO à la fin du décompte Remarque : pendant le mode absence, le chauffe-eau (ECS) est en arrêt. Si vous souhaitez que le chauffeeau soit en automatique, reportez-vous à la “notice d’installation” ou contactez votre installateur ou notre service client.

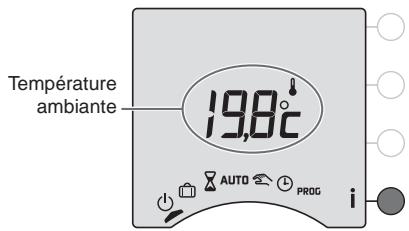

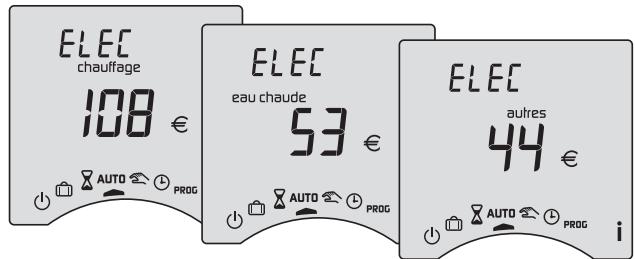

Mode Arrêt Touche information Ce mode permet de mettre votre installation chauffage en arrêt (dans ce cas, le chauffe-eau reste en automatique). Tournez la molette sur

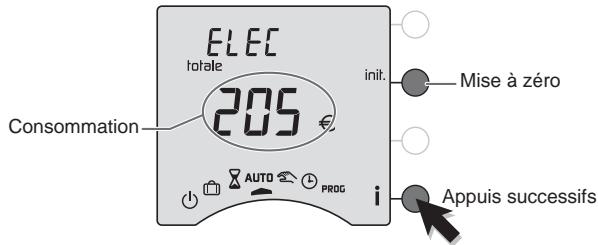

Pendant les modes AUTO, , appuyez successivement sur la touche i pour connaître :
- la consommation totale de votre installation, Mise à zéro Température ambiante Consommation Appuis successifs pour remettre à zéro, maintenez appuyée la touche init. pendant 5 secondes.
- si vous possédez l’option TYWATT 500, la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, électro-ménager...), Mise à zéro Mise à zéro

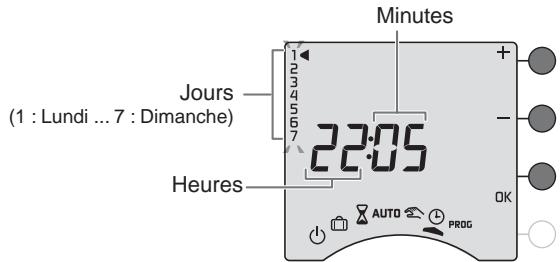

- le programme de la journée en cours par zone, Tournez la molette sur Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant. Minutes Jours (1 : Lundi ... 7 : Dimanche) Périodes de Confort

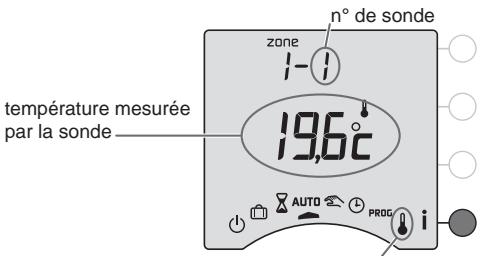

- si vous possédez l’option MINOR 500, la température mesurée par chacune des sondes déclarées lors de l’installation. n° de sonde température mesurée par la sonde Heures Recommencez les opérations pour régler les heures et les minutes. Pour sortir du mode “réglage de l’heure”, tournez la molette. Indication de présence de sonde(s) sur l'installation
REMARQUE : si l’appareil est configuré en programmation journalière, le réglage des jours n’est pas proposé.

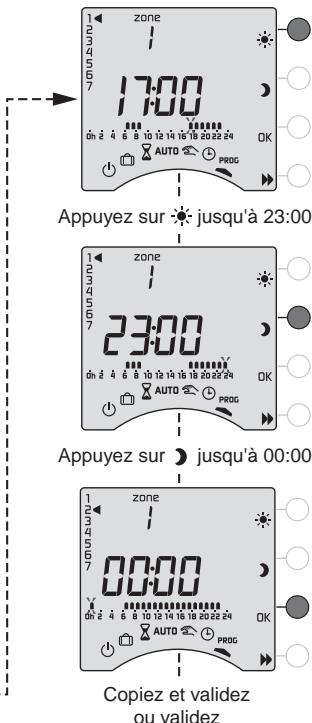

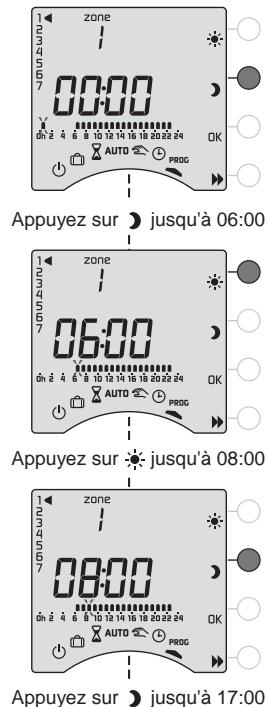

Exemple : Confort de 6h à 8h et de 17h à 23h Programmation
17h 23h 0h Tournez la molette sur PROG. La programmation par défaut est une période de Confort de 6h00 à 23h00.

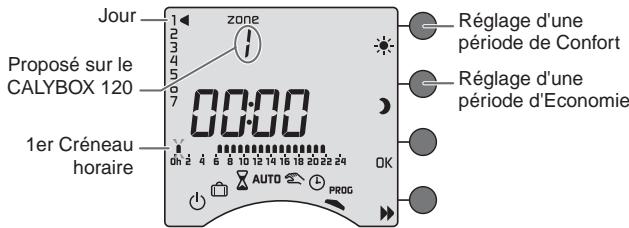

1. Créer votre programme
La programmation commence au jour 1 et à 0h00. Appuyez sur les touches ou pour créer vos différentes périodes d’Economie ou de Confort. Jour Réglage d'une période de Confort Proposé sur le CALYBOX 120 Appuyez sur jusqu'à 06:00 Appuyez sur jusqu'à 23:00 Appuyez sur jusqu'à 08:00 Appuyez sur jusqu'à 00:00 Appuyez sur jusqu'à 17:00 Réglage d'une période d'Economie 1er Créneau horaire
2. Valider et copier le programme
Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé, sur le jour suivant.
3. Valider le programme
Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.
Copiez et validez ou validez

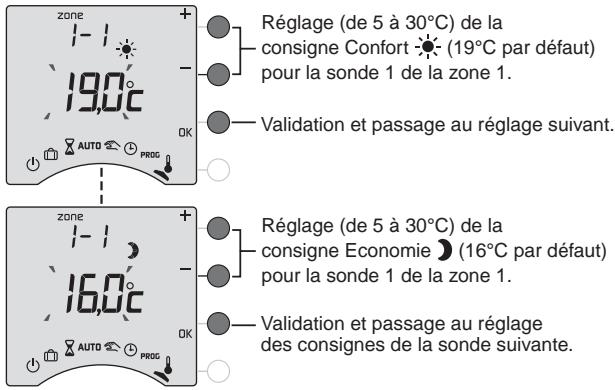

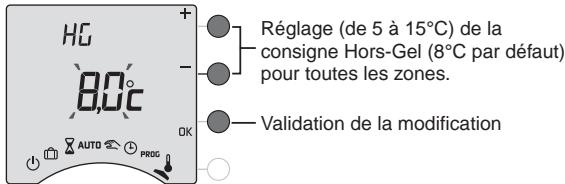

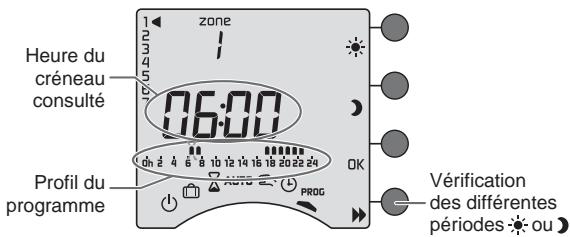

Programmation Option MINOR 500 : réglage des consignes Vérifier votre programme Appuyez successivement sur la touche pour vérifier les périodes Confort et Economie que vous avez créées. Heure du créneau consulté Ce mode permet de modifier les consignes Confort et Economie de chaque sonde. Tournez la molette sur . Réglage (de 5 à 30°C) de la consigne Confort (19°C par défaut) pour la sonde 1 de la zone 1. Validation et passage au réglage suivant. Vérification des différentes périodes ou Profil du programme Programmer la zone 2 (sur le CALYBOX 120) La programmation de la zone 2 est disponible après la validation (OK) du jour 7 de la zone 1. Sortir du mode programmation Tournez la molette sur un autre mode. Réglage (de 5 à 30°C) de la consigne Economie (16°C par défaut) pour la sonde 1 de la zone 1. Validation et passage au réglage des consignes de la sonde suivante. Recommencez les opérations pour chaque sonde. A l'issue du réglage de la dernière sonde, vous pouvez régler la consigne Hors-Gel pour toutes les zones. REMARQUES : selon la configuration lors de l’installation, la programmation peut être hebdomadaire ou journalière. De même cette programmation peut s’effectuer par pas d’une heure, d’une demi-heure ou d’un quart d’heure. Si vous souhaitez modifier ces paramètres, reportez-vous à la “notice d’installation” ou contactez notre service clients ou votre installateur. Pour sortir du mode, tournez la molette sur un autre mode.
Réglage (de 5 à 15°C) de la consigne Hors-Gel (8°C par défaut) pour toutes les zones. Validation de la modification Tarif tempo Aide Si vous êtes en tarif tempo , selon la configuration lors de l’installation, des modes spécifiques peuvent être programmés pour les jours Rouges ou Blancs. Si vous souhaitez connaître ou modifier ces paramètres, reportez-vous à la “notice d’installation” ou contactez notre service clients ou votre installateur. L’objectif de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l’utilisation. En cas de doute, si le problème persiste ou s’il ne se trouve pas dans cette liste, contactez notre service clients. Rien n'apparaît sur l'écran du boîtier d'ambiance. Il n'y a pas d'alimentation. Vérifiez votre disjoncteur. Abaissement tarifaire en cours Le symbole i clignote. Un défaut est détecté sur l’installation. Appuyez sur la touche pour consulter le ou les défauts. Lors d’un abaissement tarifaire, le symbole clignote. Le symbole clignote si vous êtes en confort Médio (1°C) ou Modérato (-2°C). L'appareil affiche : dEF et un numéro. Il y a un défaut sur l’appareil ou l’installation. Contactez votre installateur ou notre service clients. L’appareil affiche ---- au lieu de la température mesurée par chaque sonde MINOR 500. Il y a un problème de communication avec les sondes. Contactez votre installateur ou notre service clients. L'appareil est sur le réglage de l’heure. Il y a eu une coupure secteur pendant plus de 2 heures. Réglez l’heure. Tous les autres réglages ont été conservés.

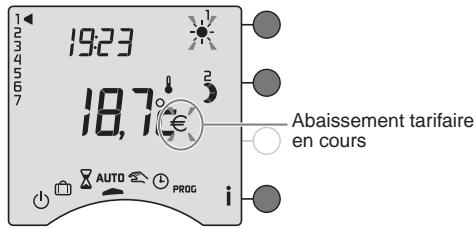

Aide Le symbole clignotent. Vous êtes en abaissement tarifaire. Reportez-vous au chapitre Tarif tempo. Lors du réglage de l’heure, le réglage des jours n’est pas proposé. Vous êtes en programmation journalière. Si vous souhaitez passer à une programmation hebdomadaire, reportez-vous à la notice d’installation ou contactez votre installateur ou notre service clients. L’appareil affiche HEAT Votre plancher ou plafond rayonnant électrique est en mode “chauffage progressif”. Si vous souhaitez connaître le nombre de jours restants, appuyez sur la touche i. La température affichée ne correspond pas à la température mesurée dans la pièce (thermomètre). Une correction est possible. Reportez-vous à la notice d’installation ou contactez votre installateur ou notre service clients. La consommation affichée par l’appareil ne correspond pas à la consommation figurant sur le relevé du fournisseur d’électricité. La consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur le relevé de votre fournisseur d’électricité. Reportez-vous à la notice d’installation pour vérifier le coût des Kwh ou contactez votre installateur ou notre service clients. Les éléments de chauffe sont en Hors-Gel Vous êtes sur le mode programmation, le mode absence ou le réglage de l’heure. Tournez la molette pour sélectionner un autre mode. Pb ---- apparaît à l’écran. Problème sur le raccordement d’un élément de chauffe. Contactez votre installateur ou notre service clients.
