Type de produit	Thermostat programmable
Caractéristiques techniques principales	Compatible avec les systèmes de chauffage électrique et à eau chaude, programmation hebdomadaire, affichage numérique.
Alimentation électrique	230V AC
Dimensions approximatives	85 x 85 x 30 mm
Poids	200 g
Compatibilités	Compatible avec la plupart des chaudières et systèmes de chauffage du marché.
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230V
Puissance	Max 16A
Fonctions principales	Programmation, réglage de la température, mode éco, mode confort.
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client de Delta Dore.
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique.
Informations générales utiles	Installation recommandée par un professionnel, garantie de 2 ans.

FOIRE AUX QUESTIONS - TC 51098 DELTA DORE

Comment réinitialiser le DELTA DORE TC 51098 ?

Pour réinitialiser le DELTA DORE TC 51098, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon DELTA DORE TC 51098 ne s'allume pas ?

Vérifiez si l'appareil est correctement alimenté. Assurez-vous que la prise fonctionne et que le câble d'alimentation est bien connecté.

Comment régler la température sur le DELTA DORE TC 51098 ?

Pour régler la température, utilisez les boutons '+' et '-' sur l'appareil pour ajuster la température souhaitée.

Que faire si le DELTA DORE TC 51098 n'affiche pas la bonne température ?

Assurez-vous que le capteur de température n'est pas obstrué et qu'il est situé dans un endroit approprié. Vous pouvez également essayer de réinitialiser l'appareil.

Comment changer les piles du DELTA DORE TC 51098 ?

Ouvrez le compartiment des piles à l'arrière de l'appareil et remplacez les piles usées par des piles neuves de type AA.

Le DELTA DORE TC 51098 fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement. Si le bruit est fort ou inhabituel, vérifiez si l'appareil est correctement installé et qu'il n'y a pas d'obstruction.

Comment connecter le DELTA DORE TC 51098 à mon réseau Wi-Fi ?

Accédez aux paramètres du Wi-Fi sur l'appareil, sélectionnez votre réseau et entrez le mot de passe correspondant pour établir la connexion.

Que faire si le DELTA DORE TC 51098 ne répond pas aux commandes ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez que les piles sont en bon état et remplacez-les si nécessaire.

Comment mettre à jour le firmware du DELTA DORE TC 51098 ?

Connectez l'appareil à l'application dédiée sur votre smartphone, puis suivez les instructions pour vérifier et installer les mises à jour du firmware.

Où puis-je trouver le manuel d'utilisation du DELTA DORE TC 51098 ?

Le manuel d'utilisation est disponible sur le site Web de DELTA DORE ou dans l'application associée à votre appareil.

MODE D'EMPLOI TC 51098 DELTA DORE

4.2 Configuration de la sortie fil pilote

Pour associer la sortie fil pilote du récepteur à une zone de programmation de la centrale, reportez-vous à la notice du Driver CPL (Chapitre "Mise en service", § Attribution des récepteurs).

Sur le récepteur :

Le voyant vert "OK" et les voyants clignotent, le récepteur n'est pas configuré. Appuyez brièvement sur . Le voyant vert "OK" s'allume fixe. Le récepteur est configuré. - Le voyant vert "OK" est allumé fixe, le récepteur est déjà configuré.

Appuyez pendant environ 5 secondes sur 📥 jusqu'à ce que le voyant vert "OK" et les voyants

et clignotent lentement, relachez.

Puis, appuyez brièvement sur . Lévoyant vert "OK" s'allume fixe. Le récepteur est reconfiguré.

Important : Compte tenu que la sortie fil pilote ne consomme pas lorsqu'elle restitue l'énergie, il n'y a pas d'intérêt à la configurer "délestable".

Sélectionnez 0 :0 lors du choix de la voie de délestage.

Si les voyants du récepteur sont éteints, cela ne peut pas forcément dire que le récepteur ne fonctionne pas. Reportez-vous au 4.3 "Extinction des voyants".

4.3 Extinction des voyants

Il est possible d'éteindre les voyants en permanence, par exemple lorsque le récepteur est installé dans une chambre à coucher.

Pour cela, appuyez environ 10 secondes sur la touche

Les voyants s'éteignent.

Pour les rallumer, appuyez à nouveau 10 secondes sur la touche

Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité Électromagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).

DELTA DORE - Bonnemain - 35270 COMBOURG

Fax:[phone]

1 Présentation

DELTA DORE construit une offre complète et évolutive de produits basés sur le protocole multi-média X2D.

Le marquage X2D garantit l'appartenance à cette gamme.

TC51098 reçoit ses informations à partir d'un émetteur (ex : GP5 CPL, Driver 110 CPL...) en utilisant le principe de transmission par courants porteurs (utilisation de l'installation existante).

TC51098 a 2 fonctions :

• piloter la charge d'un chauffage à accumulation en fonction des heures creuses (en association avec un GP5 CPL),
• piloter la restitution de l'énergie accumulée via sa sortie fil pilote 4 ordres (en association avec une centrale courant porteur de type Driver CPL)

Le mode arrêt de la centrale CPL associée (ex : Driver CPL) commande l'arrêt sur le récepteur (fonction prioritaire).

Les dérogations (sur la sortie fil pilote) ne sont possibles qu'en mode Économie et Confort.

Voyant de bon fonctionnement Touché de configuration ou de dérogation (Eco, Conf)

2 Caractéristiques

• Alimentation 230V, 50 Hz
• Consommation : 0,5VA
• Isolement classe II
• 1 touche pour suspendre la gestion automatique (dérogation) et configurer l'appareil
• Encombrement réduit 170 × 50 × 25 mm
• Température de fonctionnement: 0°C à +50°C
• Température de stockage: -10°C à +70°C Fixation murale Appareils livrés avec 4 pattes de fixation et 2 adhésifs double-face Relais interne 10A 230V Cos = 1 contact travail alimenté
• Câble 4 conducteurs (2x1mm² et 2x0,75mm²) de longueur 1 m (alimentation 230V, fil pilote, contact alimenté)

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE NF C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

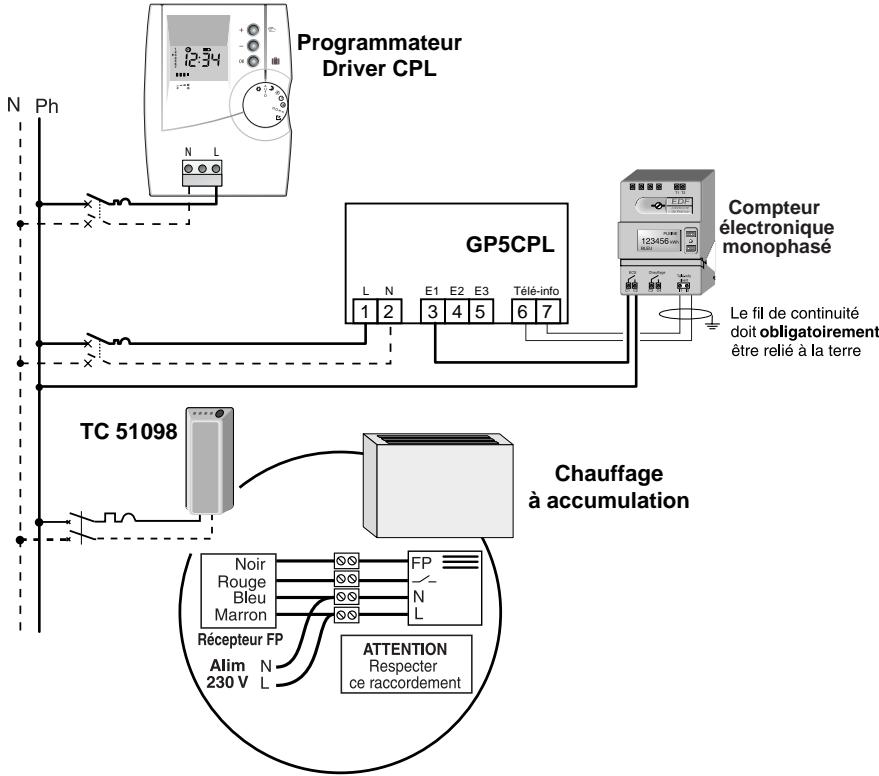

Exemple d'application :

Report du contact heures creuses du compteur (avec GP5CPL) pour autoriser la charge de l'accumulateur.

Association avec une centrale de type Driver CPL (programmateur hebdomadaire) pour la restitution de l'énergie.

Remarque: Ne pas utiliser de disjoncteur 2A pour la protection de l'alimentation du GP5CPL.

Vous devez associer le récepteur aux émetteurs CPL (GP5 CPL et Driver CPL) et l'attribuera une voie de délestage.

Avant toute manipulation sur le récepteur, vous devez associer le GP5 CPL à la centrale Driver CPL.

4.1 Configuration de la sortie de commande de l'accumulateur (association avec un GP5 CPL)

Appuyer pendant environ 10 secondes sur la touche du GP5CPL jusqu'à ce que le voyant vert (CPL) clignote (config.), puis appuyer autant de fois que nécessaire sur cette touche pour effectuer votre sélection (voir tableau suivant).

Les lignes grisées correspondent au besoin que vous devez faire pour déclarer la sortie “charge accus” (tout ou rien) en voie délestable (en fonction des entrées E1, E2 et E3).

	Type de commande	Voie de délestage	Touché	Voyant rouge des entrées
Entrée1	Fil pilote	Non délestable	1er appui (10 sec.)	Allumé fixe
	Fil pilote	Voie 1	2ème appui	Flash 1 fois
	Fil pilote	Voie 2	3ème appui	Flash 2 fois
	Tout ou rien	Non délestable	4ème appui	Flash 3 fois
	Tout ou rien	Voie 1	5ème appui	Flash 4 fois
Entrée2	Fil pilote	Non délestable	6ème appui	Allumé fixe
	Fil pilote	Voie 3	7ème appui	Flash 1 fois
	Fil pilote	Voie 4	8ème appui	Flash 2 fois
	Tout ou rien	Non délestable	9ème appui	Flash 3 fois
	Tout ou rien	Voie 2	10ème appui	Flash 4 fois
Entrée3	Fil pilote	Non délestable	11ème appui	Allumé fixe
	Fil pilote	Voie 5	12ème appui	Flash 1 fois
	Fil pilote	Voie 6	13ème appui	Flash 2 fois
	Tout ou rien	Non délestable	14ème appui	Flash 3 fois
	Tout ou rien	Voie 3	15ème appui	Flash 4 fois
Sortie du mode au 16ème appui (levoyant vert devient fixe, OK)

Sur le récepteur :

Le voyant vert "OK" et le voyant rouge " - " clignotent, le récepteur n'est pas configuré.

Appuyez brièvement sur

Le voyant vert "OK" s'allume fixe. Le récepteur est configuré.

• Le voyant vert "OK" est allumé fixe, le récepteur est déjà configuré.

Appuyez pendant environ 5 secondes sur jusqu'à ce que le voyant vert "OK" et le voyant rouge "—" clignent lentement, relâchez.

Puis, appuyez brièvement sur . Le voyant vert "OK" s'allume fixe. Le récepteur est reconfiguré.
