Type de produit	Thermostat programmable modulant
Marque	DELTA DORE
Modèle	T3SM
Dimensions	4 modules de 17,5 mm (largeur 70 mm), hauteur standard modulaire
Poids	250 g
Alimentation	220 V – 50 Hz
Consommation électrique	3 VA
Puissance max commandée en direct	3 kW
Plage de consigne	7 à 30 °C
Bande proportionnelle	± 0,5 °C autour de la consigne
Base de temps réglable	3 à 17 minutes
Abaissement 1	0 à 10 °C
Abaissement 2	0 à 10 °C
Type de sonde	CTN 1000 Ω à 25 °C
Sortie	Contact sec 15 A – 220 V – cos φ = 1
Installation	Armoire modulaire, sonde sur cloison intérieure à 1,50 m de hauteur
Liaison sonde	Bifilaire non blindée, câble TBT jusqu'à 15 m (9/10) ou 2×1,5 mm² jusqu'à 50 m
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec
Sécurité	Ne pas mélanger câbles TBT et 220 V dans les mêmes conduits ; utiliser un contacteur au-delà de 3 kW
Pièces détachées et réparabilité	Sonde CTN disponible en pièce détachée ; réparation par professionnel

FOIRE AUX QUESTIONS - T3SM DELTA DORE

Comment installer la sonde d'ambiance du T3SM ?

La sonde doit être montée sur une cloison intérieure, à 1,50 m du sol, à l'écart des appareils de chauffage et des fenêtres exposées au soleil. Utilisez un câble bifilaire non blindé : câble téléphone 9/10 jusqu'à 15 m, ou 2×1,5 mm² jusqu'à 50 m. Ne pas passer ces câbles dans des conduits communs avec du 220 V.

Comment brancher plusieurs T3SM pour un abaissement simultané ?

Reliez toutes les bornes d'entrée abaissement 1 (et/ou abaissement 2) en parallèle, borne à borne de même numéro. Il est interdit de relier une entrée abaissement 1 sur une entrée abaissement 2.

Comment régler la base de temps ?

La base de temps est réglable de 3 à 17 minutes. Pour un chauffage direct ou via contacteur électromécanique, ne pas descendre en dessous de 5 minutes. Avec un contacteur statique, vous pouvez régler au minimum.

Que faire si la puissance commandée dépasse 3 kW ?

Utilisez un contacteur de puissance en sortie du T3SM. Le thermostat commande directement jusqu'à 3 kW ; au-delà, un contacteur est obligatoire.

Quels sont les réglages d'abaissement disponibles ?

Deux abaissements indépendants, chacun réglable de 0 à 10 °C. L'abaissement 1 et l'abaissement 2 peuvent être utilisés pour différents modes (ex : réduit, hors gel).

Le T3SM est-il compatible avec les planchers chauffants ?

Oui, car il fonctionne en modulation cyclique. Adaptez la base de temps en fonction de l'inertie du système. Pour un plancher chauffant, prévoyez une base de temps plus longue (par ex. 10-15 minutes).

Quel type de sonde utiliser avec le T3SM ?

La sonde est une CTN de 1000 ohms à 25 °C. Elle doit être raccordée en bifilaire non blindé. Si la sonde d'origine est perdue, commandez une sonde DELTA DORE compatible.

Comment raccorder le T3SM à une horloge externe ?

Les entrées d'abaissement (bornes 7 et 9, avec commun entre elles) peuvent être pilotées par des contacts d'horloge. Reliez le contact d'abaissement aux bornes correspondantes.

Le T3SM peut-il fonctionner sans sonde externe ?

Non, la sonde est indispensable. Le thermostat mesure la température ambiante via une sonde CTN. Si elle est absente ou défectueuse, le T3SM ne fonctionnera pas correctement.

Où télécharger la notice complète du T3SM ?

La notice est disponible gratuitement au format PDF sur notice-facile.com pour le modèle T3SM de DELTA DORE. Vous pouvez aussi demander une traduction par email.

MODE D'EMPLOI T3SM DELTA DORE

Lorsque l'on a plusieurs T 3 S M dans une même armoire qui doit être commandés simultanément en abaisissement par une même horloge, il suffit de relier toutes les entrées abaisissement 1 ensemble (éventuellesment toutes les entrées abaisissement 2 de même), en parallèle les unes aux autres, les pontages devant s'effectuer borne à borne, de n° identique.

EX

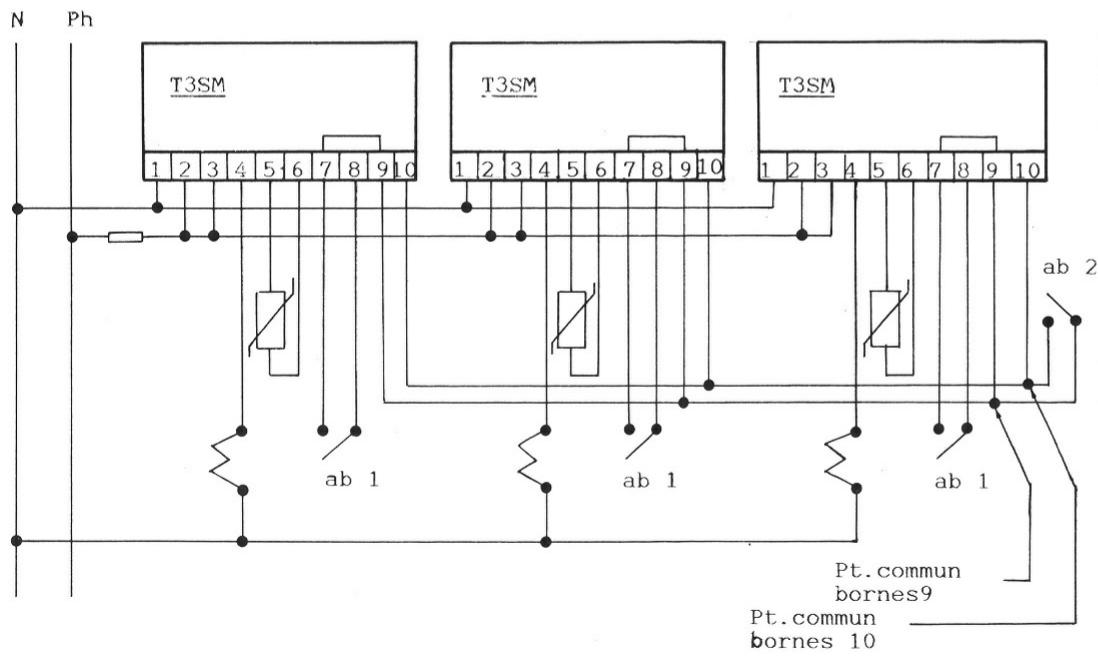

Ci-dessous, cas d'une commande de 3 T 3 SM:
- individuelle en abissement 1
simultanée en abaissement 2 (pour hors gel général, par exemple).

NOTA :

Il n'est pas possible de brancher des entrées ab.1 en parallelle sur des entrées ab.2.

T3SM

Notice d'emploi

I-Description:

Le T 3 S M est un thermostat modulant, à 3 seuils, avec sortie sur contact sec 15 A - 220 V - Cos = 1

a r c t e r i s t i q u e s t e c h n i q u e s :

• • Présentation modulaire - 4 modules de 17,5 mm
• Alimentation 220 V - 50 Hz
  -Consommation:3VA
• Puissance maximum commande en direct : 3 KW
• Consigne : 7 à 30°
  -Bande proportionnelle fixe: ± 0,5^ de part et d'autre de la consigne
• Base de temps régiable : 3 à 17 mn
• Abaisement 1: O à 10°
• Abaisissement 2 : 0 à 10°
• Sonde : CTN 1 000 ohms à 25°
• Masse : 250 g

II - Installation :

• Installer le boitier en armoire modulaire
• La sonde d'ambiance peut être montée sur une plaque "sortie de fil", du type d'appareillage de votrechioix, en respectant les 4 régles suivantes :
• hauteur de 1,50 m
• sur une cloison interieure
  * a distance de l'appareil de chauffage

• sur une paroi qui ne risque pas l'enseillement en cours de journée.

• liaison bifilaire non blindoé : entre T 3 S M et sonde entre T 3 S M et contacts d'abaissement

* cable TBT (telephone) 9/10 jusqu'a 15 ml

• 2 x 1,5 mm² de 15 à 50 ml maximum.

Attention :

Ces liaisons étant en TBT, il est interdit, de par les normes et aussi pour éviter des perturbations par courant induit dans ces lignes, de les passer dans des conduits commun à des liaisons en 220 V.

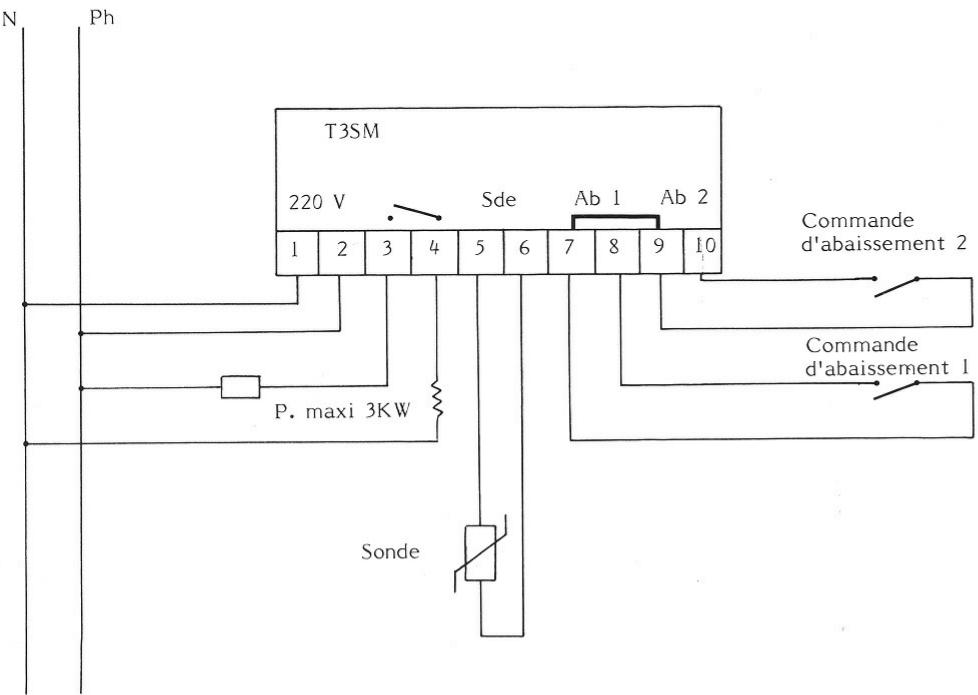

Schemas

Note :

Pour commander une puissance supérieure à 3 KW, utiliser un contacteur de puissance.

III - Fonctionnement :

Le T 3 S M agit en doseur cyclique. Il détermine, en fonction du réglage de consigne et de la température mesurée, un temps d'enclenchement du relais de sortie variable entre 0 et 100% de la durée de la base de temps. Cette durée sera désisie en fonction de l'inertia du système de chauffage.

On veillera, cependant, à ne pas descendre en dessous de 5 minutes lorsqu l'on commande la puissance en direct ou par l'intérimédiaire de contacteurs électro-mécaniques.

Par contre, avec des contacteurs statiques, il est possible de la régler au minimum.

Note :

Un commun existe sur les deux entrées abaissement, entre les bornes 7 et 9.
