ARX-02 - Synthétiseur ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte d'extension pour synthétiseur
Marque	Roland
Modèle	ARX-02
Dimensions	Environ 150 x 100 x 20 mm
Poids	Environ 50 g
Alimentation	Alimentée par l'appareil hôte via le connecteur d'extension
Fonctions principales	Extension de sons et de polyphonie pour synthétiseurs Roland compatibles
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Éviter l'électricité statique lors de l'installation. Manipuler par les bords.
Pièces détachées et réparabilité	Pièces non disponibles séparément. Contacter un centre de service agréé Roland.
Informations générales	Carte d'expansion pour ajouter des sons de qualité supérieure aux synthétiseurs Roland.

FOIRE AUX QUESTIONS - ARX-02 ROLAND

Comment installer la carte d'expansion ARX-02 dans mon synthétiseur Roland ?

Suivez les instructions du guide d'utilisation de votre appareil hôte. Ouvrez le compartiment d'extension, insérez la carte en alignant les connecteurs, puis abaissez-la et verrouillez les clips. Vérifiez que l'installation est correcte en allumant l'appareil.

Puis-je retirer la carte ARX-02 après l'avoir installée ?

Oui, il est possible de la retirer. Suivez la procédure inverse : ouvrez le compartiment, déverrouillez les clips, tirez délicatement pour déconnecter la carte et retirez-la. Conservez-la dans son sachet antistatique.

Quels synthétiseurs Roland sont compatibles avec l'ARX-02 ?

L'ARX-02 est conçue pour les synthétiseurs Roland disposant d'un slot d'extension ARX. Consultez le manuel de votre appareil pour vérifier la compatibilité.

Que faire si la carte ne s'installe pas correctement ?

Ne forcez jamais. Retirez la carte, vérifiez l'alignement et réessayez. Si le problème persiste, contactez le support Roland.

La carte ARX-02 nécessite-t-elle une alimentation externe ?

Non, elle est alimentée directement par l'appareil hôte via le connecteur de la carte d'extension.

Comment nettoyer la carte d'extension ARX-02 ?

Utilisez un chiffon doux et sec. Ne pas utiliser de produits chimiques ou de liquides. Évitez de toucher les composants et les connecteurs.

Puis-je installer plusieurs cartes ARX dans mon synthétiseur ?

Cela dépend du nombre de slots disponibles sur votre appareil. Certains modèles permettent l'installation de plusieurs cartes.

Quels sont les avantages de l'ARX-02 par rapport aux sons internes ?

L'ARX-02 offre des sons de haute qualité, une polyphonie étendue et des technologies de modélisation avancées, améliorant les performances sonores de votre synthétiseur.

La carte ARX-02 est-elle compatible avec les appareils non Roland ?

Non, elle est uniquement conçue pour les synthétiseurs Roland équipés d'un slot d'extension ARX.

Où puis-je trouver la notice complète de l'ARX-02 ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI ARX-02 ROLAND

Installation de la carte d'expansion dans un appareil. 13

Installer la carte dans un appareil 13

Retirer la carte de l'appareil 16

Fonctionnalités principales. 17

Mises en garde relatives à l'installation

• Avant d'installer cette carte d'expansion (la carte), il faut suivre attentivement la procédure d'installation des cartes d'expansion précisée dans le guide d'utilisation de l'appareil dans lequel la carte sera installée.
• éviter tout risque d'endommagement des pièces internes par l'électricité statique.
• Toujours toucher un objet métallique relié à la terre ( er.
• Lorsque vous manipulez la carte, la tenir par les côtes. Évitez de toucher aux composants ou aux connecteurs.
• Conservez le sachet d'origine dans lequel était la carte lors de l'envoi et remettez la carte dedans si vous doivent la ranger ou la transporter.
• Ne pas toucher aux circuits imprimés ou aux connecteurs.
• Ne jamais forcer lors de l'installation de la carte de circuits imprimés. Si la carte s'ajuste mal au premier essai, enlevez la carte et reconnectez l'installation.
• Une fois la carte installée, il faut suivre la méthode décrite dans le guide d'utilisation pour vérifier que la carte est installée correctement.

Installer la carte dans un appareil

1. Suivre les instructions données dans le guide d'utilisation de l'appareil pour dégager la fente où la carte d'expansion doit être installée.

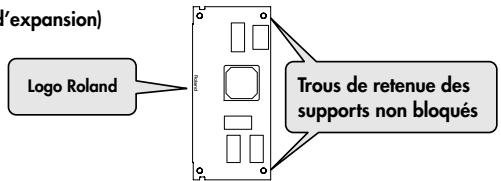

2. Orienter la carte de façon à ce qu'elle s'aligne avec la fente de l'appareil, comme le montre l'illustration.

Fente de l'appareil

Carte

(carte d'expansion)

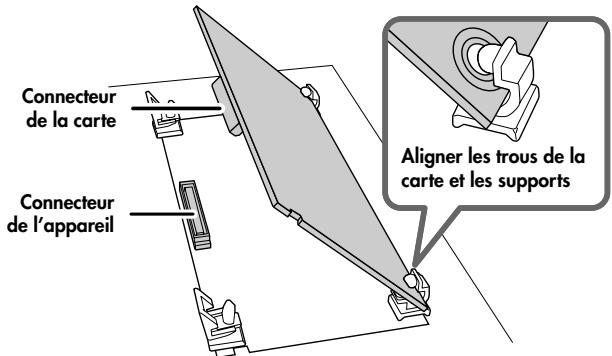

1. Insérer la carte dans les supports non bloqués jusqu'à ce qu'un clic se fasse entendre.

Supports non bloqués

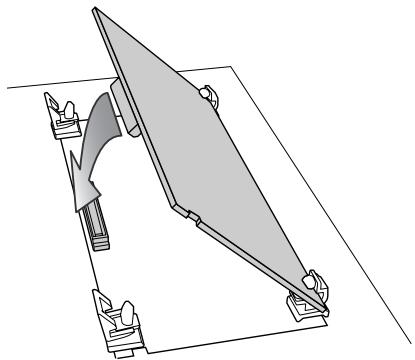

1. Abaisser la carte délicatement.

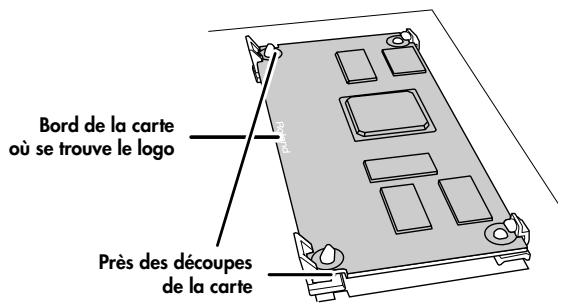

1. Appuyer sur la carte aux trois points indiqués sur l'illustration jusqu'à ce que les supports se bloquent en place.

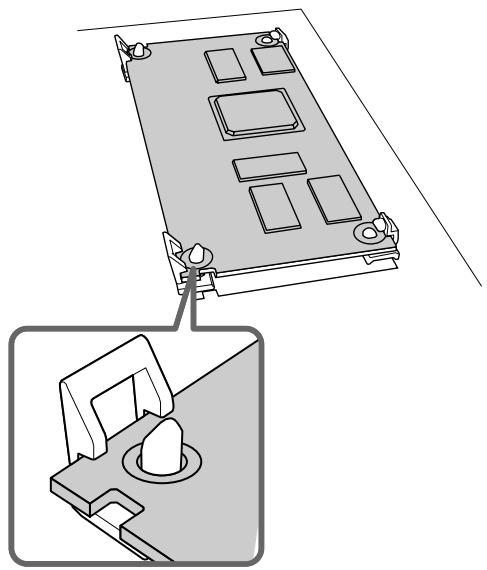

1. S'assurer que les supports de carte sont bien bloqués.

1. Suivre les instructions données dans le guide d'utilisation et vérifier que la carte d'expansion est installée correctement.

Retirer la carte de l'appareil

1. Suivre les instructions données dans le guide d'utilisation de l'appareil pour dégager la fente où la carte d'expansion a été installée.

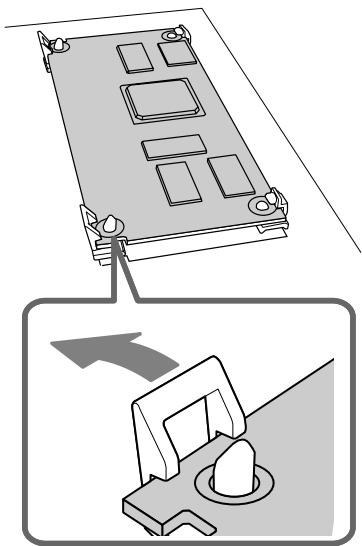

2. Débloquer les supports de carte.

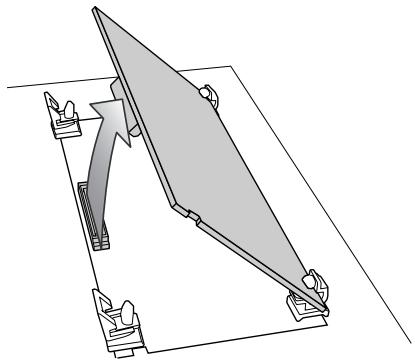

1. Vérifier que les deux supports de carte sont débloqués, puis tirer délicatement sur la carte et déconnecter le connecteur.

1. Retirer la carte des supports débloqués, et la retirer ensuite complètement.
