Type de produit	Réfrigérateur-congélateur combiné
Marque	FAGOR
Modèle	FS-10
Alimentation électrique	220-240 V avec prise de terre
Classe climatique	N (16° à 32°C), ST (18° à 38°C) ou T (18° à 43°C) selon plaque signalétique
Réglage de température	Thermostat rotatif, positions de 0 (arrêt) à maxi, conseil position 2-3
Zone la plus froide	Température ≤ +4°C, indiquée par un symbole
Capacité du compartiment congélateur	Conservation des surgelés jusqu'à 2 semaines (modèle conservateur) ou congélation d'aliments frais (modèle congélateur)
Dégivrage	Réfrigérateur : automatique ; Congélateur : manuel lorsque givre ≥ 4 mm, au moins 1 fois par an
Éclairage intérieur	Ampoule remplaçable, même puissance que l'originale
Inversion du sens d'ouverture des portes	Possible, nécessite débranchement et outils
Accessoires fournis	Balconnets, bac à légumes, clayettes, poignées à monter
Nettoyage recommandé	Eau tiède additionnée de bicarbonate, éviter produits abrasifs
Sécurité	Mise à la terre obligatoire ; gaz réfrigérant isobutane inflammable ; ne pas stocker de liquides volatils
Installation	Éloigner des sources de chaleur ; laisser 10 cm au-dessus, 2,5 cm sur les côtés ; attendre 2h avant mise en service
Service après-vente	Contacter un centre agréé ; utiliser des pièces détachées d'origine certifiées
Recyclage	Appareil recyclable selon directive 2002/96/CE ; emballages recyclables

FOIRE AUX QUESTIONS - FS-10 FAGOR

Comment régler la température de mon réfrigérateur FAGOR FS-10 ?

La température se règle avec le thermostat situé à droite de la cuve. Tournez la molette : la position 0 éteint l'appareil, les positions 1 à 5 augmentent le froid. Nous conseillons une position moyenne (2 ou 3).

Mon réfrigérateur fait du bruit, est-ce normal ?

Oui, certains bruits sont normaux : bouillonnement du gaz réfrigérant, ronronnement du compresseur (surtout au démarrage), et craquements dus aux dilatations. Si le bruit devient excessif, vérifiez que l'appareil est de niveau et réglez les pieds.

Comment dégivrer le compartiment congélateur ?

Débranchez l'appareil et sortez les aliments surgelés (emballez-les dans un sac isotherme). Laissez la porte ouverte et épongez l'eau de fonte. Pour accélérer, placez un récipient d'eau chaude à l'intérieur et refermez la porte. Ne jamais utiliser d'outil métallique ou électrique. Une fois le givre fondu, nettoyez et rebranchez.

L'ampoule intérieure ne s'allume pas, que faire ?

Débranchez l'appareil. Retirez la grille derrière le panneau du thermostat. Dévissez l'ampoule dans le sens inverse des aiguilles d'une montre et remplacez-la par une ampoule de même puissance. Remettez la grille, rebranchez et rallumez.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil et inclinez-le légèrement en arrière. Dévissez l'axe de la charnière inférieure, retirez la porte. Démontez la charnière inférieure et remontez-la du côté opposé. Dévissez la charnière supérieure et placez-la de l'autre côté. Retirez le guide plastique de la porte et insérez-le dans le trou opposé. Emboîtez la porte et revissez l'axe inférieur. Pour la porte du conservateur, procédez de même avec le gond inférieur.

Que faire si le réfrigérateur ne refroidit pas assez ?

Vérifiez la position du thermostat et augmentez-le si nécessaire. Assurez-vous que l'air circule bien autour de l'appareil (pas de poussière à l'arrière, distances de sécurité respectées). Contrôlez que la porte ferme correctement et que le joint est en bon état.

Puis-je congeler des aliments frais dans ce modèle ?

Cela dépend du modèle : si votre FS-10 possède un compartiment congélateur (et non un simple conservateur), oui. Ne congelez pas de trop grandes quantités à la fois et emballez bien les aliments. Reportez-vous aux instructions sur la durée de conservation.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Utilisez de l'eau tiède additionnée de bicarbonate de soude (une cuillère à soupe par litre). Nettoyez les parois, clayettes et bacs avec une éponge douce. Rincez et séchez. N'utilisez jamais de produits abrasifs ou de solvants, et ne mettez pas les accessoires au lave-vaisselle.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

Le trou d'évacuation des eaux de dégivrage est probablement bouché. Débouchez-le délicatement avec une aiguille à tricoter ou un cure-pipe. Vérifiez aussi que le bac d'évaporation à l'arrière n'est pas obstrué.

Quel type d'ampoule dois-je utiliser pour remplacer l'éclairage ?

Utilisez une ampoule de même puissance que celle d'origine (généralement 15 W, vérifiez sur l'ancienne). Elle se trouve derrière le panneau du thermostat. Débranchez toujours l'appareil avant de la remplacer.

MODE D'EMPLOI FS-10 FAGOR

• Consignes de sécurité 02

1 / INSTALLATION DE VOTRE APPAREIL

• Branchement électrique 03
  Avant de brancher votre apparéil 03
  Protection de l'environnement 03
  Recyclage 03
  Description de l'appareil 04
  Inversion du sens d'ouverture des portes 04

2 / UTILISATION DE VOTRE APPAREIL

Utilisation de la partie réfrigérateur 05
Utilisation de la partie congélateur * ou conservateur * (selon modele) 05
- Sécurité alimentaire 06

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

Dégivrage 07
Nettoyage 07
- Remplacement de l'ampoule 07

4 / MESSAGES PARTICULIERS, INCIDENTS

• Problèmes de fonctionnement 08

5/ SERVICE APRES VENTE 09

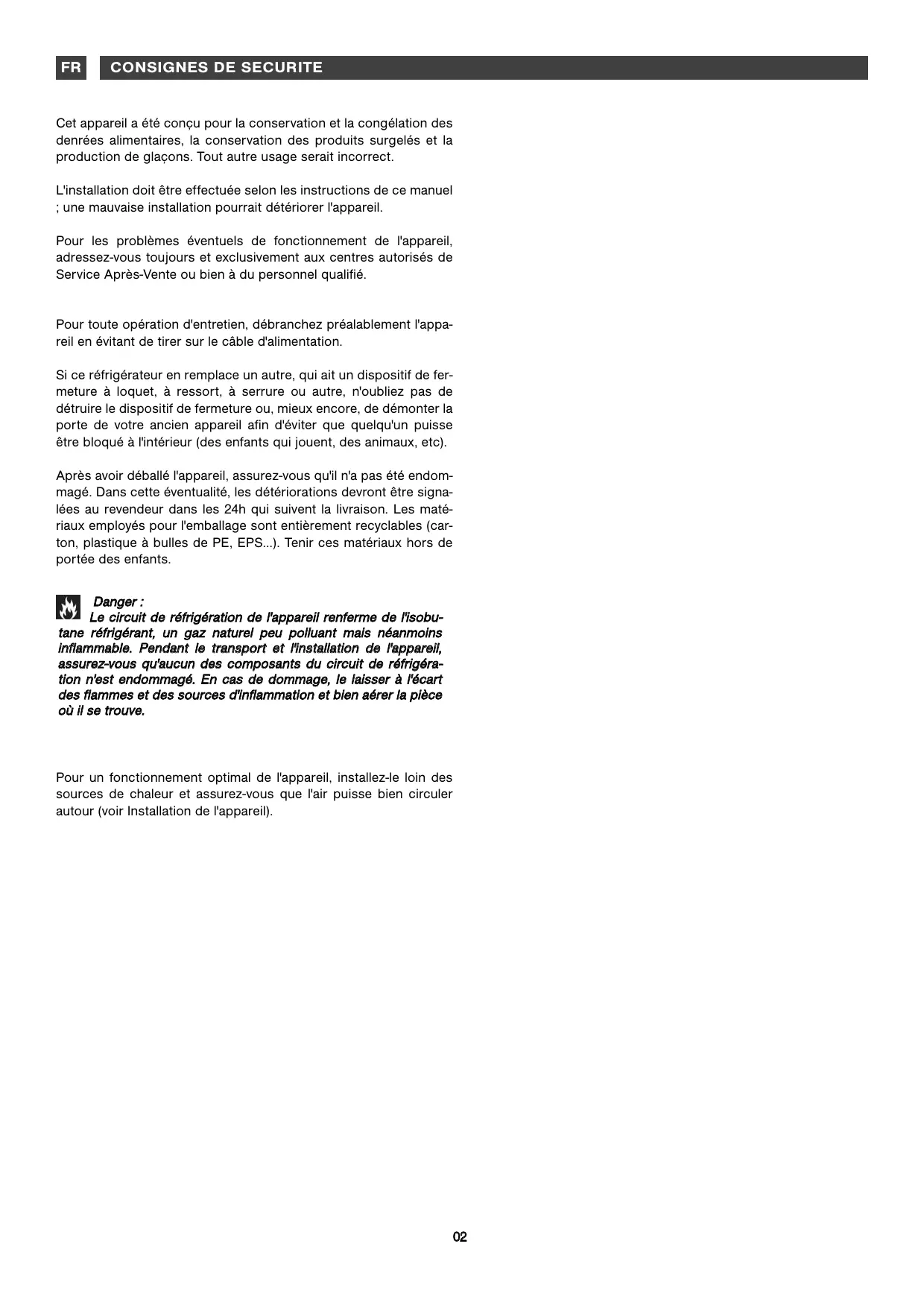

Cet apparéil a été concu pour la conservation et la congélation des denrées alimentaires, la conservation des produits surgelés et la production de glaçons. Tout autre usage serait incorrect.

L'installation doit être effectue selon les instructions de ce manuel; une mauvaise installation pourrait déterminer l'appareil.

Pour les problèmes éventuels de fonctionnement de l'appareil, adressez-vous toujours et exclusivement aux centres autorisés de Service Àpres-Vente ou bien à du personnel qualifié.

Pour toute opération d'entretien, débranchez préalablement l'appareil en évitant de tirer sur le cable d'alimentation.

Si ce réfrigérateur en remplace un autre, qui ait un dispositif de fermeture à loquet, à ressort, à serrure ou autre, n'oubliez pas de détruire le dispositif de fermeture ou, mieux encore, de démonter la porte de votre ancien apparéil afin d'éviter que quelqu'un puisse être bloqué à l'intérieur (des enfants qui jouent, des animaux, etc).

Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé. Dans cette éventhalité, les déteriorations devront être signalées au revendeur dans les 24h qui suivent la livraison. Les matériaux employés pour l'emballage sont entièrement recyclables (carton, plastique à bulles de PE, EPS...). Tenir ces matériaux hors de portée des enfants.

Danger:

Le circuit de réfrigeration de l'appareil renferme de l'isobutane réfrigérant, un gaz naturel peu polluant mais néanmoins inflammable. Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucun des composants du circuit de réfrigeration n'est endommagé. En cas de dommage, le laisser à l'écart des flames et des sources d'inflammation et bien aérer la piece où il se trouve.

Pour un fonctionnement optimal de l'appareil, installez-le loin des sources de chaleur et assurez-vous que l'air puisse bien circuler autour (voir Installation de l'appareil).

Attention :

Avant de procéder à l'installation, lisez attentivement les consignes de sécurité, afin d'éviter certains inconveniens.

Installez l'appareil dans une piece sans humidité et bien aérée, loin de toute source de chaleur. Laissez une distance minimum de 10 cm entre le haut de l'appareil et un meuble au dessus. Si votre installation ne le permet pas, laisserze 5 cm entre le haut de la carrosserie et tout autre meuble de cuisine fixé au mur, et un écart de 2,5 cm de chaque côte de l'appareil.

Si vous appeareil doit être installé à côte d'un autre réfrigerateur ou congélateur, voirlez à ne pas coller les deux apparêils pour éviter la formation de condensation à l'extérieur.

La classe climatique de votre réfrigerateur est indiquée sur la plaque signalétique. Elle détermine le rang des températures ambiantes pour lequel l'unité frigorifique est consue, en garantissant le bon fonctionnement de l'appareil.

Classe	Températures ambientes
N	16° à 32°
ST	18° à 38°
T	18° à 43°

BRANCHEMENT ELECTRIQUE

Caracteristiques de la prise : 220-240V avec prise de terre.

Evitez d'utiliser des adaptateurs ou des rallonges.

Evitez que le cable soit en contact avec le compresseur.

Evitez que le cable soit pris sous l'appareil.

L'installation électrique de l'appareil est dotée d'une mise à la terre. Pour votre sécurité, connectez l'appareil à une prise de courant dotée d'une mise à la terre efficace (conformément aux normes en vigueur sur la sécurité de l'installation électrique).

Le constructeur décline toute responsabilité pour les dommages qui auraient été causés par le manque de mise à la terre.

AVANT DE BRANCHER

• Nettoyez l'intérieur du réfrigerateur à l'eau tiède additionné de bicarbonate. Rincez et séchez soigneusement.
• Attendez 2 heures avant la mise en fonctionnement pour assurer la stabilisation des lubrifiants du moto-compresseur.

PROTECTION DE L'ENVIRONNEMENT

Cet apparéil ne contient pas, dans son circuit réfrigerant et ses matières isolantes, de gaz réfrigerants nocifs à la couche d'zone. Il ne doit pas être mis au rebut avec les ordures urbaines et la ferraille afin d'éviter d'endommager le circuit réfrigerant, plus particulièrement à l'arrière de l'appareil. Contactez votre mairie afin de vous renseigner sur la collecte de ce type d'appareils.

RECYCLAGE

Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matérieliaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usages ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les importantes conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques etlectroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

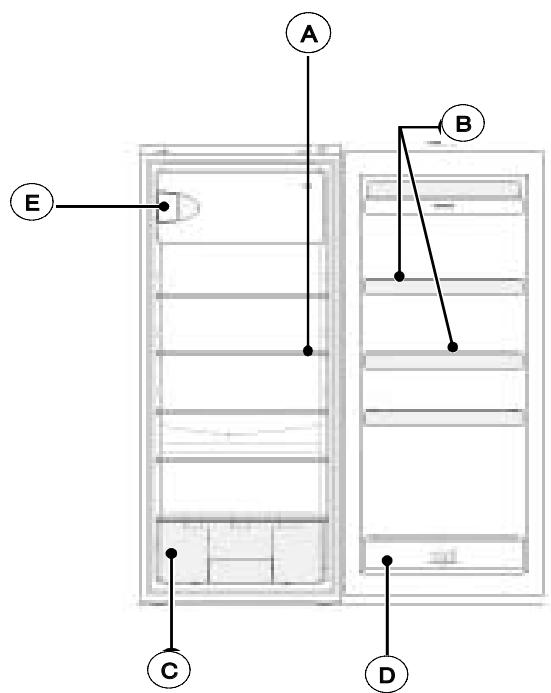

DESCRIPTION DE VOTRE APPAREIL (selon modele)

Thermostat

Balconnet

Bac à légumes

Balconnet bouteilles

Compartment * congelateur ou

* conservateur

L'appareil se compose de 2 compartments: un compartment inférieur pour la réfrigération et la conservation d'aliments frais et un compartment supérieur pour la conservation d'aliments surgelés pour un maximum de 2 semaines ou un compartment supérieur pour la conservation d'aliments surgelés, la congélation d'aliments frais, ainsi que la fabrication de glaçons.

INVERSION DU SENS D'OUVERTURE DE LA PORTE

Il est possible de changer le sens d'ouverture de la porte :

L'appareil doit toujours être débranché lorsqu vous procédezhangement du sens d'ouverture.

• Penchez l'appareil légarement en arrrière et calez-le dans cette position.
• Dévissez l'axe de la charnière inférieure, puis retirez la porte.
  Démonze la charnière inférieure et remontez-la du côte opposé.
• Dévissez la charnière supérieure et remontez-la de l'autre côté.
• Retirez de la porte le guide plastique de l'axe de la charnière supérieure et enforcez-le dans le trou opposé après avoir otede cache que vous placerez dans le trou libre.
• Emboitez la porte dans l'axe de la charnière supérieure et refermez-la.
• Insérer l'axe de la charnière inférieure et vissez-le solidement.
• Si vous appeareil est équipé d'une poignée verticale, vous prendrez soin de la déplacer du côte opposé.

Il est également possible de changer le sens de la porte du compartiment conservateur * :

• Entrouvre la porte du compartment
• Dévissez le gond inférieur de la porte, et dégaze la porte.
• Dévissez l'accroche de la porte et remontez-la de l'autre côté.
• Déplacez le guide de l'axe supérieur de la porte dans le trou opposé.
• Emboitez la porte dans le guide et maintenez le tout en revissant le gond inférieur.

MONTAGE DES POIGNEES DE PORTE (selon modele)

Les poignées se trouvent à l'intérieur du réfrigérateur.

Montez les poignées sur les portes en les positionnant en face des trous correspondants puis fixez-les à l'aide des vis fournies comme indiqué sur le schéma ci-dessous.

Une fois les poignées en place, insérez les cache vis fournis dans les emplacements prévus à cet effet.

RETRAIT DU TOP AMOVIBLE (selon modele)

Pour installerer votre apparéil sous un plan de travail, vous pourrez être amné à lui retarder son top.

L'appareil doit toujours être débranché lorsque vous procédez letrait du top amovible.

• Retirez les deux vis situées à l'arrière du top.
• Dégagez le top en le soulevant par l'arrière et en le faisant légèrement coulisser vers l'avant.

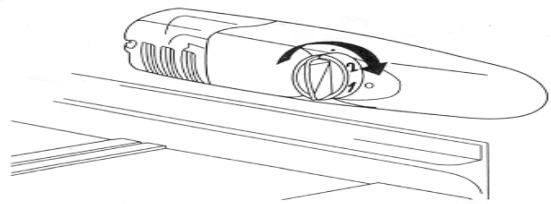

UTILISATION DE LA PARTIE REFRIGERATEUR

Le thermostat, situé dans le réfrigerateur règle la température. Pour le régler, vous doivent tournier la molette qui se trouve à droite de la cuve. Sur la position 0, l'appareil est étéint. Nous vous conseillons de désirir une position moyenne : 2 ou 3.

UTILISATION DU COMPARTIMENT

CONSERVATEUR

(selon modele)

Ce comportement permet de conserver des alimentes surgelés pendant un maximum de 2 semaines et de fabriquer des glaçons.

Conseils :

• Ne mettez pas dans le réfrigérateur des alimentents chauds ou des liquides non bouchés.
• N'introduisez JAMAIS de liquides volatiles, inflammables ou explosifs tels que dissolvants, alcools, acétone ou essence. Il y aurait un risque d'explosion.
• Il convient d'envelopper les viandes et les poissons pour éviter les odeurs.
• Laissez un espace suffisant entre les alimentés pour permettre à l'air de bien circuler entre eux. De même, lors du rangement éviter demettre les alimentés en contact les uns avec les autres.
• Ne faites pas entre les alimentents en contact avec la paroi froide du fond du réfrigérateur. Les clayettes disposent pour cela d'une butée.
• La porte ne doit pas être laissée ouverte plus qu'il ne faut.

UTILISATION DU COMPARTIMENT

CONGELATEUR

(selon modele)

Ce compartment permet de conserver des alimentés surgelés, de congeler des produits frais et de fabriquer des glaçons.

Ne congelez pas une trop grosse quantité d'aliments à la fois, plus vite l'aliment est congelé, plus il conservevera ses qualités. De même, voirlez à bien emballer vos alimentés avant la congélation, afin qu'ils conservent toute leur saveur et ne gâtent pas les autres produits.

La durée de conservation des alimentés surgelés ou congelés dépend du type d'aliments. Reportez vous aux instructions sur les emballages. Ne placez pas de bouteilles ou de canettes dans le compartment conservateur. Elles peuvent éclater lorsque leur contenu gèle. Les boissons à force teneur en carbonate peuvent même exploser! Ne conservez JAMAIS de limonade, jus de fruit, bière, vin, champagne, etc dans le compartment conservateur-congélateur.

SECURITE ALIMENTAIRE (selon modele)

Explication signalétique de la zone la plus froide.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur, dont la température est ≤ +4^

Vous y rangererez viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'oeufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation ≤ +4^ .

Indicateur de températe :

Réglez votrethermostat

Température correcte

L'indicateur de température permet de contröler le bon fonctionnement de votre réfrigérateur.

L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température moyenne de ± 4^ (4h après la mise en marche). Si la température est supérieure à +4^ , l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigerateur en réglant son thermostat.

Attention:

Une ouverture prolongée de la porte du réfrigerateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectue dans les 30 secondes. De même, il y a lieu de prendre en considération que la température n'est pas totalement uniforme dans toute l'enceinte, raison pour laquelle il y a des zones appropriées pour chaque type d'aliment.

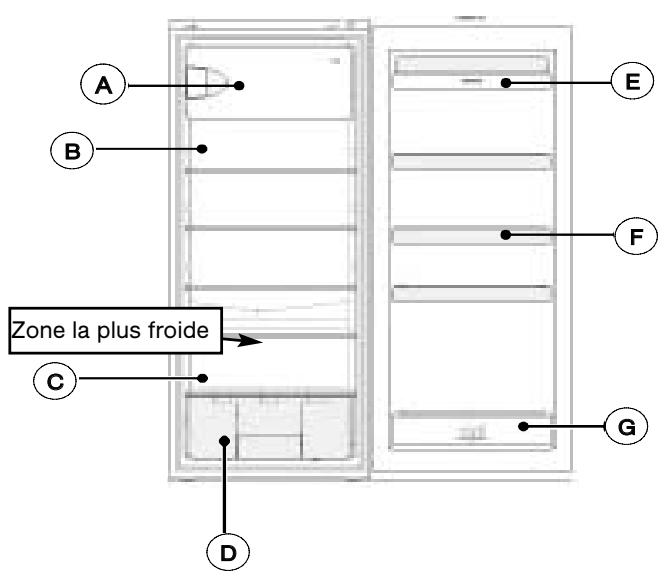

A Conservation d'aliments surgelés ou congélation
B Produits laitiers, fromage
C Viandes, charcuterie, poissons
D Fruits et legumes
E Beurre et oeufs
F Condiments
G Boissons

DEGIVRAGE

! Le système de dégivrage de votre réfrigerateur est automatique. La face arrière de l'appareil se couvre de givre lorsque le comprésur fonctionne et dégivre lorsque ce dernier est étéint. Lorsque le givre fond, l'eau s'évapore d'elle même.

Le compartment * * * * ou * * doit toujours être dégivré lorsque la couche de givre a atteint une épaisseur de 4mm environ. Dans tous les cas, ce compartment doit être dégivré au moins 1 fois par an.

Pour dégivrer, vous pouvez utiliser une raclette ou tout ustensile en plastique mais jamais un instrument métallique ou un apparéil électrique.

Débranchez votre réfrigérateur avant de procéder au ivrage.

• Emballez vos alimentés congélés dans un sac congélation et tenez-les au frais.
• Laissez la porte ouverte et épongez au fur et à mesure de la fonte.
• Pour accélérer le processus de dégivrage, vous pouvez placer un recipient d'eau chaude dans le compartment et fermer la porte.
• Une fois le dégivrage terminé, procédez au nettoyage de votre apparéil.

NETTOYAGE ET ENTRETIEN

Débranchez votre réfrigérateur avant de procéder au netage.

Nous vous recommendons de procéder régulièrement au nettoyage et à la désinfection de votre apparéil.

• Nettoyez l'intérieur à l'eau et au bicarbonate à l'aide d'une éponge ou d'une lavette, vous évitez ainsi la formation de mauvaises odeurs.
• N'utilisez enaucun cas du dissolvant ou du détergent abrasif, car ils pourraient endommager l'intérieur de votre apparéil. Ne mettez pas non plus les accessoires intérieurs au lave-vaisse.
• Il est recommandé de passer un chiffon une fois par an sur le dos de l'appareil, car s'il est sale, le rendement du réfrigérateur diminue et la consommation augmente.

REEMPLACEMENT DE L'AMPOULE

Débranchez vous réfrigérateur avant de procéder au changet de l'ampoule.

• Retirez la grille. L'ampoule se trouve derrière le panneau du thermostat.
• Retirez l'ampoule en la dévissant dans le sens contraire des aiguilles d'une montre.
• Placez une nouvelle ampoule de même puissance que la précédente.
• Remettez la grille, rebranche z'appareil et rallumez-le.

PROBLEMES DE FONCTIONNEMENT

Il existe des bruits qui sont tout à fait normaux dans un réfrigérateur :

• Le gaz réfrigérant peut produit un bouillonnement en circulant dans les circuits
  Le comprésur peut produit des ronronnements qui peuvent s'accertuer au demarrage
  Le "crac" produit par les dilatations et les contractions des matériaux utilisés

PROBLEME	SOLUTION
L'appareil ne fonctionne pas	Vérifiez que la fiche est bien connectée, que le fusible n'a pas fondu ou que le disjoncteur n'a pas sauté.
Le réfrigérateur vibre ou fait du bruit	Vérifiez qu'il est bien à niveau. Réglez les pieds.
Le réfrigérateur refroidit trop/pas assez	Vérifiez la position du thermostat et réglez-le sur une température plus ajustate.
L'ampoule du réfrigérateur ne s/allume pas	Vérifiez l'ampoule et changez-la le cas échéant. Si le problème persististe, vérifie que votre apparéil soit bien branché
Le compresseur ne redémarre pas après un changement de température	Cela est normal, le compresseur redémarre après un certain temps.
Il y a de l'eau sur le sol ou les clayettes	Le trou permettant l'évacuation des eaux de dégivrage doit être bouché. D'ébouchez-le à l'aide d'une aiguille à tricoter.

SERVICE D'ASSISTANCE TECHNIQUE

Si vous avez déjà réalisé les vérifications indiquées et que leur problème persiste, NE REALISEZ AUCUNE REPARATION VOUS-MEME. Mettez-vous en contact avec le Service d'Assistance Technique le plus proche.

CET APPAREIL RESPECTE LES DIRECTIVES CEE

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque.

Lors de votre appel, mentionné la référence complète de votre apparéil (modèle, type, numéro de série): ces renseignements figurent sur leur certificat de garantie et sur la plaque signalétique.

PIECES D'ORIGINE : lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachées certifiées d'origine.
