Producttype	Gecombineerde koelkast-vriezer
Merk	FAGOR
Model	FS-10
Voeding	220-240 V met geaarde stekker
Klimaatklasse	N (16° tot 32°C), ST (18° tot 38°C) of T (18° tot 43°C) volgens typeplaatje
Temperatuurinstelling	Draaiknopthermostaat, standen van 0 (uit) tot max, aanbevolen stand 2-3
Koudste zone	Temperatuur ≤ +4°C, aangegeven met een symbool
Capaciteit vriezercompartiment	Bewaren van diepvriesproducten tot 2 weken (bewaarmodel) of invriezen van verse voeding (vriesmodel)
Ontdooien	Koelkast: automatisch; Vriezer: handmatig wanneer ijs ≥ 4 mm, minstens 1 keer per jaar
Binnenverlichting	Vervangbare lamp, zelfde vermogen als origineel
Omkeerbaarheid deur openingsrichting	Mogelijk, vereist loskoppelen en gereedschap
Bijgeleverde accessoires	Deurbakken, groentelade, legplanken, te monteren handgrepen
Aanbevolen reiniging	Lauw water met baking soda, vermijd schurende producten
Veiligheid	Aarding verplicht; koelmiddel isobutaan brandbaar; geen vluchtige vloeistoffen opslaan
Installatie	Uit de buurt van warmtebronnen; 10 cm boven, 2,5 cm aan de zijkanten; 2 uur wachten voor ingebruikname
Klantenservice	Neem contact op met een erkend centrum; gebruik gecertificeerde originele onderdelen
Recycling	Apparaat recyclebaar volgens richtlijn 2002/96/EG; verpakking recyclebaar

Veelgestelde vragen - FS-10 FAGOR

Hoe stel ik de temperatuur in van mijn FAGOR FS-10 koelkast?

De temperatuur wordt ingesteld met de thermostaat rechts in de koelruimte. Draai aan de knop: stand 0 schakelt het apparaat uit, standen 1 tot 5 verhogen de kou. Wij adviseren een gemiddelde stand (2 of 3).

Mijn koelkast maakt geluid, is dat normaal?

Ja, sommige geluiden zijn normaal: borrelen van het koelmiddel, zoemen van de compressor (vooral bij opstarten) en kraken door uitzetting. Als het geluid te luid wordt, controleer dan of het apparaat waterpas staat en stel de voetjes bij.

Hoe ontdooi ik het vriescompartiment?

Koppel het apparaat los en haal de diepvriesproducten eruit (verpak ze in een Isolatiezak). Laat de deur open en dep het smeltwater op. Om te versnellen kunt u een bakje heet water in het compartiment zetten en de deur sluiten. Gebruik nooit metalen of elektrisch gereedschap. Zodra het ijs gesmolten is, reinigt u het en sluit u het apparaat weer aan.

Het binnenlampje brandt niet, wat moet ik doen?

Koppel het apparaat los. Verwijder het rooster achter het thermostaatpaneel. Draai de lamp linksom los en vervang deze door een lamp van hetzelfde vermogen. Plaats het rooster terug, sluit het apparaat aan en schakel het in.

Hoe keer ik de openingsrichting van de deur om?

Koppel het apparaat los en kantel het iets naar achteren. Schroef de as van de onderste scharnier los en verwijder de deur. Demonteer de onderste scharnier en monteer deze aan de andere kant. Schroef de bovenste scharnier los en plaats deze aan de andere kant. Verwijder de plastic geleider van de deur en steek deze in het tegenoverliggende gat. Plaats de deur terug en schroef de onderste as er weer in. Doe hetzelfde voor de deur van het bewaarvak met de onderste scharnier.

Wat moet ik doen als de koelkast niet koud genoeg wordt?

Controleer de thermostaatstand en verhoog deze indien nodig. Zorg ervoor dat de lucht rond het apparaat goed kan circuleren (geen stof aan de achterkant, veiligheidsafstanden in acht). Controleer of de deur goed sluit en of de rubbers in goede staat zijn.

Kan ik verse voeding invriezen in dit model?

Dat hangt af van het model: als uw FS-10 een vriescompartiment heeft (en niet alleen een bewaarvak), ja. Vries niet te grote hoeveelheden tegelijk in en verpak het voedsel goed. Raadpleeg de instructies voor de bewaartijd.

Hoe maak ik de binnenkant van de koelkast schoon?

Koppel het apparaat los. Gebruik lauw water met baking soda (een eetlepel per liter). Reinig de wanden, legplanken en bakken met een zachte spons. Spoel na en droog af. Gebruik nooit schurende middelen of oplosmiddelen en plaats de accessoires niet in de vaatwasser.

Waarom staat er water onderin de koelkast?

Het afvoergaatje voor het ontdooiwater is waarschijnlijk verstopt. Maak het voorzichtig vrij met een breinaald of een pijpenreiniger. Controleer ook of het verdampingsbakje aan de achterkant niet verstopt is.

Welk type lamp moet ik gebruiken om de verlichting te vervangen?

Gebruik een lamp met hetzelfde vermogen als de originele (meestal 15 W, controleer op de oude lamp). Deze bevindt zich achter het thermostaatpaneel. Koppel altijd het apparaat los voordat u deze vervangt.

GEBRUIKSAANWIJZING FS-10 FAGOR

Veiligheidsvoorschriften 02

Elektrische aansluiting 03
- Alvorens het apparaat aan te sluiten 03
· Milieubescherming 03
Recycling 03
- Beschrijving van het apparatus 04
- Omkeren van de openingsrichting van de deur 04

2 / GEBRUK VAN HET APPARAAT

• Gebruik van de koelkast 05
• Gebruik van het vrieskastje * * * of vriesvakje * * * (aar gelang model) 06
  Voedingmiddelengeiligheid 06

3 / NORMAAL ONDERHOUD VAN HET APPARAAT

• Ontdooien 07
  Reinigen 07
• Vervangen van de gloeilamp 07

4 / BIJZONDERE MELDINGEN, INCIDENTEN

Storingen 08

5/SERVICEDIENST 09

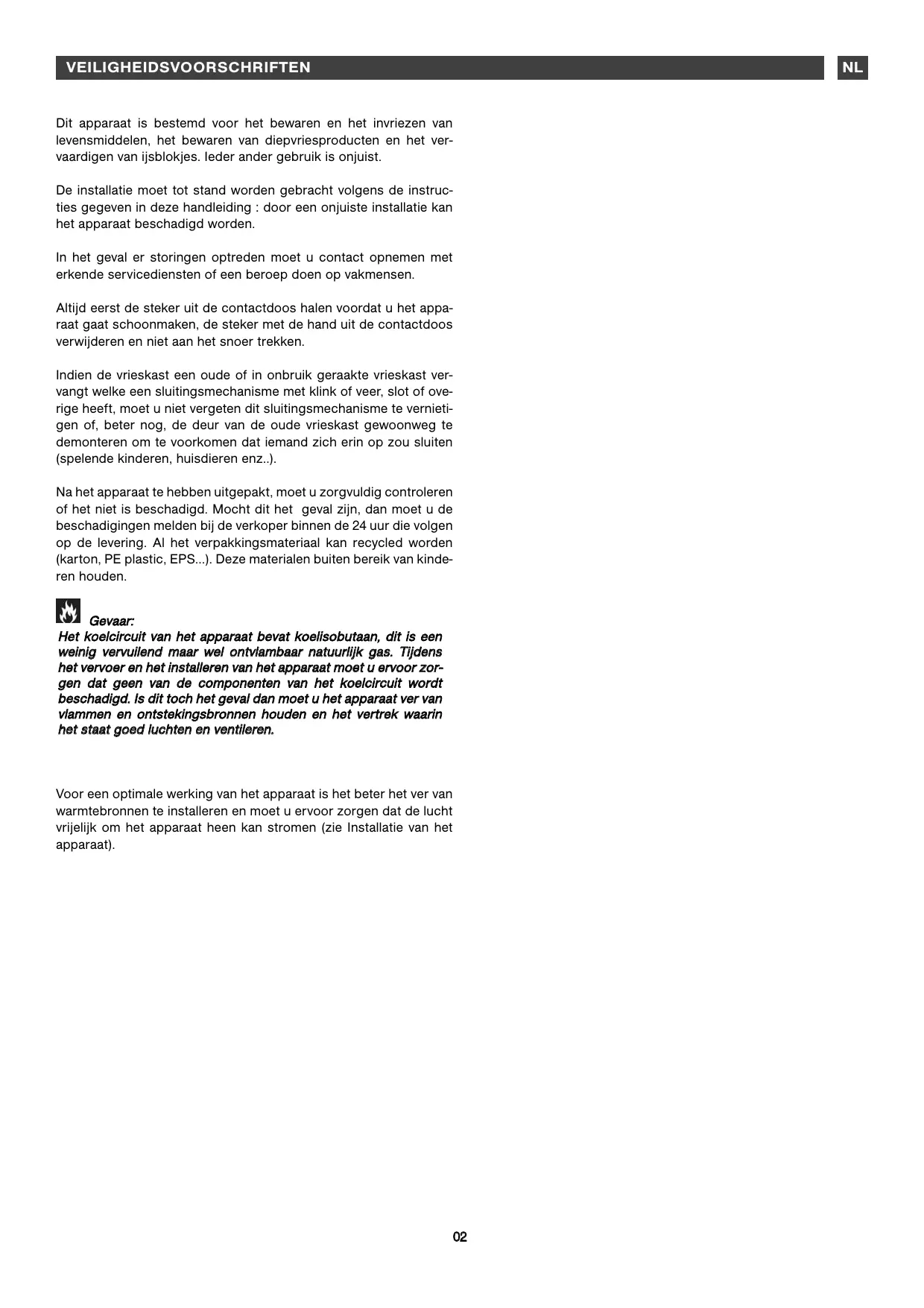

Dit apparaat is bestemd voor het bewaren en het invriezen van levensmiddelen, het bewaren van diepvriesproducten en het vervaardigen van ijsblokjes. leder ander gebruik is onjuist.

De installmentie要去 stand worden gebracht volgens de instruct-cies gegeven in deze handleiding : door een onjuiste installmentie kan het apparaat beschadigd worden.

In het geval er storingen optreden moet u contact opnemen met erkende servicediensten of een beroep doen op vakmensen.

Altijd eerst de steker uit de contactdoos halen voordat u het apparaat要去 schoonmaken, de steker met de hand uit de contactdoos verwijderen en Niet aan het snoer trekken.

Indien de vrieskast een oude of in onbruik geraakte vrieskast verwangt welke een sluitingsmechanisme met klink of veer, slot of overige heeft, moet u Niet vergeten dit sluitingsmechanisme te vernietigen of, beter nog, de deur van de oude vrieskast gewoonweg te demonteren om te voorkomen dat iemand zich erin op zou sluiten (spelende kinderen, huisdieren enz..).

Na het apparaat te hebben uitgepakt, moet u zorgvuldig controleren of het Niet is beschadigd. Mocht dit het geval zichn, dan要去 u de beschadigingen melden bij de verkoper binnen de 24 uur die volgen op de levering. Al het verpakkingsmateriaal kan recycled worden (karton, PE plastic, EPS...). Deze materialen buiten bereik van kinde- ren honden.

Gevaar:

Het koelcircuit van het apparaat bevat koelisobutaan, dit is een weinig verruilend maar wel ontvlambaar natuurlijk gas. Tijdens het vervoer en het installereren van het apparaat moet u ervoor zorgen dat geen van de componenten van het koelcircuit worden beschadigd. Is dit toch het geval dan moet u het apparaat ver van vlammen en ontstekingsbronnen honden en het vertrek waarin het staat goed luchten en ventileren.

Voor een optimale werkung van het apparaat is het better het ver van warmtebronnen te installereren en moet u ervoor zorgen dat de lustucht vrijelijk om het apparaat geen kan stromen (zie Installatie van het apparaat).

Aandacht:

Voordat u het apparaat gaat installereren, moet u de veiligheidsvoorschriften aandachtig lezen om bepaalde problemen te voorkomen.

Het apparaat moet in een droog vertrek geinstalleerd worden, veruit de buurt van een warmtebron. U要去 tussen de bovenzijde van het apparaat en een möglichk hangkastje of-meubel een ruimte van tenminste 10 cm open lately. Indien dit Niet möglichk is gezien de inrichting bij u thusis,要去 u een ruimte van 5 cm open lately tussen de bovenkant van de koelkast en overige keukenmeubels die tegen de muur aan zich bevestigd en een afstand van 2.5 cm aan beiden zijden van het apparaat.

Als u het apparaat installeert naast een andere koel- of vrieskast, mag u beiden apparaten Niet gegen elkaar aan zetten om condensvorming aan de buitenzijde te voorkomen.

De klimaatklasse van uw apparaat staat vermeld op het typeplaatje. Deze klasse bepaalt het bereik van omgevingsttemperaturen waar voor de koelunit ontworpen is en waarin de goede werkig van het apparaat verzekerd is.

Klasse	Omgevingstemperatuur
N	16° tot 32°
ST	18° tot 38°
T	18° tot 43°

Eigenschappen van de contactdoos : 220-240V met aardaansluiting. Het is better geen adaptors en verlengsnoeren te gebruiken. De kabel mag Niet in contact met de compressorkommen. Ervoor zorgen dat de kabel Niet onder het apparaat komt vast te zitten.

De elektrische installmentie van het apparaat is voorzien van een aardaansluiting. Veiligheidshalte moet het apparaat op een contactdoos met een werkzame aardaansluiting worden aangesloten (overeenkomstig de van kracht+zijnde normen met betrekking tot elektrische installations).

De constructeur wijst jegere aansprakelijkheid van de hand wat betreft schade die voortvloeit uit hetfeit dat het apparaat Niet op de aarde is aangesloten.

ALVORENS HET APPARAAT AANT ES SLUITEN

• Maak de binnenkant van de koelkast schoon met lauw water met bicarbonaat. Afspoelen en zorgvuldig drogen.
• 2(uur wachten voordat u de koelkast aanzet zodat de smeermiddelen van de moto-compressor zich kunnen stabiliseren

MILIEUBESCHERMING

Het koelcircuit en het isolatiematerialiaal van dit apparaat bevatten geen koelgassen die schadelijk voor de ozonlaag zich. Het apparaat mag Niet worden afgevoerd met het huisvuil en ouid ijzer, hier-door zou het koelcircuit beschadigd kannen worden en met name aan dechterzijde van het apparaat. Neem contact op met de technische Dienst van uw woonplaats om te weten te komen op welke manier dit soort apparaten moet worden afgevoerd.

RECYCLING

Het verpakkingsmaterial van dit apparaat kan recycled worden. Draag uw steentje bij tot de milieubeschemering en recyclingsmogelijkheden door het in de door de gemeente hiervoor neergezette containers af te voeren.

Het apparaat bevat eveneens talrijke materialen die ook recycled kuren worden. Om die reden is het voorzien van dit logo om u te vertellen dat oude apparaten Niet mogen worden vermengd met ander afval. Op deze manier komt de door de fabrikant georganiseerde recycling zo goed möglichk tot stand, overeenkomstig de Europese richtlijn 2002/96/CE met betrekking tot afval van elektrische en elektronische uitrustingen. Neem contact op met de technische Dienst van uw woonplaats of de verkoper om deplaatsen te weten te komen waar u dit soort apparaten kurz afvoeren.

Wij danken u voor uw medewerking en uw bijdrage tot de milieubescherming.

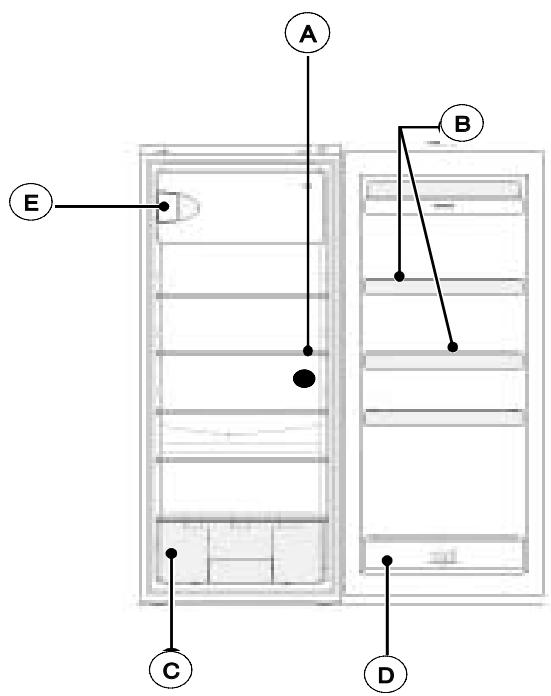

BESCHRIJVING VAN HET APPARAAT (haar gelang model)

A Thermostat
B Rekjes
C Groentebak
D Flessenrekje
E Vrieskast *of vriesvakje

Het apparatus is samengestelduit 2 compartmenten: het onderste compartment is de koelkast waar in levensmiddelen koel gehouden worden en het bovenste compartment * * is bestemd voor het bewaren van diepvries producten voor een maximale tijsduur van 2 weken of is bestemd ***oor het bewaren van diepvries producten, het invriezen van verse producten en het vervaardigen van ijsblokjes.

OMKEREN VAN DE OPENINGSRICHTING VAN DE DEUR

De openingsrichting van de deur kan omgezet worden :

! De steker van het apparaat要去 algid eerst uit de contactdoos gehald worden voordat u de openingsrichting staat omzetten.

• Hel het apparaat jest maarachten over enzet er een stut onder zodate het in deze stand blijft staan.
• Schroef de spil van het onderste scharnier los en haal dan de deuruit het apparaat en monteer deze opnieuw aan de andere kant.
• Schoef het bovenste scharnier los en monteer het aan de andere kant.
• Haal de plastic geleiding van de spel van het bovenste scharnieruit de deur en schuif hem in de opening aan de andere kant na het afdekplaatje van deze opening te hebben verwijderd, u要去 dit afdekplaatje nuplaatsen op de opening waaruit u zojuist de geleiding hebt gehaald.
• Zet de deur op de spill van het bovenste scharnier en doe hem zichdicht.
• Breng de spill van het onderste scharnier op+zijnplaats aan en schroef hem stevig vast.
• Indien uw apparaat is voorzien van een verticaal handvat, moet u dit handvat ook waar de andere zijde toe verplaatsen.

Men kan eveneens de openingsrichting van de deur van het vriesvakje omzetten :

• Zet de deur van het * * vakje iets open.
• Schroef het onderste scharnier van de deur los en haal de deur eruit.
• Schroef het haakje van de deur los en monteer hettering aan de andere kant.
• Plaats de geleiding van de bovenste spill van de deur in de opening aan de andere kant.
• Schuif de leur op de spil en houd hem in deutsche stand terwijl u het onderste scharnier weeer vastschroeft.

MONTAGE VAN DE HANDVATEN (haar gelang model)

De handvaten zijn aan de binnenzijde van de koelkast aangebracht. De handvaten op de deuren monteren door ze tegenover de Gatenteplaatsen en zet zeervolgens vast met de meegeleverde schroeven volgens het hieronder staande schema. Als de handvaten op hunplaatsen zich aangebracht, moet u de meegeleverde schroefafdekplaatjes op de hiervoor voorzieneplaatsen aanbrengen.

VERWIJDEREN VAN DE BOVENPLAAT (haar gelang model)

Indien u uw koelkast wenst te installereren onder een aanrecht of werkblad, kurz u indien nodig de bovenplaat eraf halen.

! De steker van het apparaat要去 algid eerst uit de contactdoos gehaal worden voordat u de bovenplaat gaat verwijdenen.

• Verwijder de twee schroeven aan dechterzijde van de bovenplaat.
• Haal de bovenplaat van de koelkast af door hem aan de achterkant iets op te tillen en dan voorzichtig waar voren te schuiven.

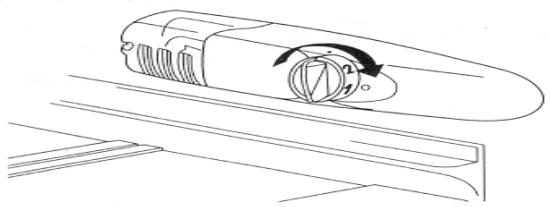

Dethermostat die in de koelkast is aangebracht,regelt de temperatuur. Om deze temperatuur bij te stellen moet u aan het knopje draaien dat rechts van de kuip is aangebracht.Op stand 0 staat het apparaatuit.Wij raden u aan een middelkoele stand in te stellen :2 of 3.

Tips :

• Zet nooit nog warme voedingsmiddelen of vloeistoffen zonder de dop op de fles in de koelkast.
• Zet NOOIT vluchtige, ontvlambare of explosieve vloeistoffen zoals oplosmiddelen, alcohol, aceton of benzine in de koelkast. Hierdoor zou ontploffingsgevaar+kunnen ontstaan.
• Vlees en vis要去 in folie opgeborgen worden om nare luchtjes te voorkomen.
• Laat:tussen deverschillende voedingsmiddelen eenkleine ruimte open zodat de lucht er goed tussen door kan stromen.Zorg ervoor bij het indelen van de koelkast dat de verschillende voedingsmiddelen Niet met elkaar in contact konnenkommen.
• De voedingsmiddelen in de koelkast Niet gegen de koude achechterwand van de koelkast aan zetten. Hiervoor zijn de rekjes trouwens voorzien van aanslag.
• De deur nicht länger dan strikt nodig open latent staan.

GEBRUK VAN HET VRIESKASTJE \*\*\*\* (naar gelang model)

In dit vakje kuren diepvries producten worden bewaard, kan men verse producten invriezen en kan men ijsblokjes make.

Vries nooit een te groe hoeveelheid producten tegelijk in, hoe sneller het product worden ingevroen, zowel te beter zal hetijken kwaliteiten behouden. U要去 er eveneens voor zorgen dat de producten waar behoren worden ingepakt voordat u ze invriest zodat hun smoak behouden blijft en zij Niet de andere producten in de vrieskast konnen aantasten.

De bewaartijd van ingevroren of diepvries producten hangt af van het soort product. Zie hiervoord instructcies op de verpakking. Leg nooit flessen of blikjes in het vrieskastje of het vriesvakje, zij zouden kuren springen als hun inhoud bevriest. Drankjes met een hoog carbonaat gehalte kuren zichs ontploffen! NOOIT limonade, vruchensap, bier, wijn, champagne enz.. in de vrieskast, het vriesvakje opbergen.

GEBRUK VAN HET VRIESVAKJE (haar gelang model)

In dit vakje kutn u diepvries producten voor een maximale tijsdsduur van 2 weken bewaren en ijsblokjes makeen.

VOEDINGSVEILIGHEID

(naar gelang model)

Symbolische uitleg van de koudste zone.

Dit symbol geeft aan waar de koudste zone van de koelkast

zich befindt, dat wil zeggen de zone waarin de temperatuur ≤ + 4^ bedraagt.

Op deutsche plaat smoet u de volgende producten opbergen : vlees, vleeswaren, gevogelte, vis, kant- en klaargerechten, samengestelde salades, bereidingen en gebak op basis van eieren of room, verse pasta, taartbodems, pizza/quiches, verse producten en verse kaas plus groente klaar voor gebruik verpakt in plastic zakjes en in algemeen alle verse producten waarvan de uiterste gebruiksdatum afhangt van de een bewaartemperatuur ≤ +4^ C.

Temperatuurverklikker:

Thermostat bijstellen

Temperatuur ok

De temperatuurverklikker maakt het möglich te controlleren of de koelkast maar behoren werk.

De verklikker geeft "OK" aan als de koudste zone een gemiddelde temperatuur van ± 4^ heeft bereikt (4aar na de inwerkingstelling). Als de temperatuur boven de +4^ komt, worden de verklikker zwart. De gebruiker要去 dan de temperatuur in de koelkast lately zakken door dethermostat bij te stellen.

Let op:

Als de deur van de koelkast lang open blijft staan, gaat de temperatuur in de koelkast omhoog. Om de temperatuuraar behoren op te meten, moet u de verklikker aflzen binnen de 30 seconden die volgen op het openen van de deur. Men要去 er bovendien rekening mee houden dat de temperatuur Niet helemaal gelijk is in de volledige ruimte van de koelkast, en dat is ook de reden waarom er voor ieder soort product een adequate zone is.

Bewaren van diepvries of ingevroen producten

Zuivelwaren, kaas

Vlees, vleeswaren, vis

Fruit en groente

Drank, boter en eieren

Kruiden

Drankjes

ONTDOOIER

! Het ontdooisystem van de koelkast is automatisch. De ache terzijde van de koelkast worden met een ijslaagje bedekt als de compressor werkt en ontdoolt als deze Niet werkt. Als het ijslaagje ontdoolt, verdampt het water vanzelf.

Het of vakje moet worden ontdooid zodia het laagje ijs een dikte van ongeveer 4mm bereikt. In ieder geval moet dit vakje op zich minst 1keer per staat worden ontdooid.

Bij het ontdooien kut u een plastic krabber of ander plastic gerei gebruiken maar nooit en te nimmer een metalen instrument of elektrisch apparaat.

De steker van de koelkast uit de contactdoos halen voordat u hem gaat ontdooien.

• Wikkel de diepvries- of ingevroren producten in een thermostas en leg deze op een koele plaat.
• Laat de deur open staan en verwijder het water maar gelang het smelt met een spons.
• Om het ontdooien te versnellen,(Int sunt u een bakje met warm water in het vakjeplaatsen en de deur sluiten.
• Als de koelkast is ontdooid, moet u hem schoonmaken.

REINIGEN EN ONDERHOUD

De steker van de koelkast uit de contactdoos halen voordat u hem.gaat schoonmaken.

Wij raden u aan het apparaat regelmatig te reinigen en te desinfecteren.

• Maak de binnenzijde schoon met water en bicarbonaat met behulp van een spons of een doeke om te voorkomen dat er nare luchtjes blijven hangen.
• U mag in geen geval een oplosmiddel of een schurend schoonmaakmiddel gebruiken, deze zouden de binnenzijde van de koelkast können beschadigen. De verschillende toebehoren van de koelkastmighten Niet in de vaatwasser worden gereinigd.
• Het is aangeraden een doeer per Jaar met een doek de achterzijde van het apparaat schoon te maken. Als deze zijde vuil is, za het prestatievermogen van de koelkast achechteruit gaan en het energieverbruik worden opgevoerd.

VERVANGEN VAN HET GLOEILAMPJE

De steker van de koelkast UIT de contactdoos halen voordat u het gloeilampje staat verrangen..

• Verwijder het rooster. De gloeilamp bevindt zich anschter hetplaatje van dethermostat.
• De gloeilamp verwijderen door hem los te schroeven gegen de klok in.
• Een neue gloeilamp van hetzelfde vermogen op zijnplaats brengen.
• Het rooster terugmonteren, de steker in de contactdoos steken en het apparaat aanzetten.

STORINGEN

Tijdens de werkung maakt de koelkast verschillende geluiden, deze zijn normal :

• Het koelgas kan borrelen als het door de leidingen stroomt.
• De compressor kan ronken, vaak iets harder bij het opstarten.
• De gebruikte materialen können "kraken" bij het uitzetten of krimpen.

PROBLEEM	OPLOSSING
Het apparata3at werkkt Niet	Controler of de steker wel�<|im_start|>assistant.nl waar behoren in de contactdoos is gestoken, of de zekering Niet is doorgeslagen en of de lastschakelaar Niet is doorgeslagen.
De koelkast trilt of maakt geluid	Controler of de koelkast wel waterpas staat. Stel de poten bij
De koelkast worden Niet/ Niet voldoende koud	Controler de stand van de thermostat en zet hem op de juiste temperatuur.
Het gloeilampje van de koelkast brandt Niet	Controler het gloeilampje en verrang het in het voorkomende geval. Als de storing Niet verdwijnt,要去 u kijkken of het apparaat wel�<|im_start|>assistant.nl waar behoren is aangesloten.
De compressor wil Niet meer opstarten na een temperatuurwijziging	Dit is normalaal, de compressor start pas na een bepaaldearend voor op.
Er staat water op de grond of op de rekjes	Het gaatje waardoor het ontdoolingswater wordt afgevoerd is waarschijnlijk verstopt. Dit gaatje ontstoppen met een breinaald.

Indien u alle hierboven staande controles hebt uitgevoerd en de storing nicht is verdwenen, MAG U NIET ZELF GAAN SLEUTELEN AAN DE KOELKAST. Neem contact op met de Technische Servicedienst bij u in de buurt.

DIT APPARAAT VOLDOET AAN DE CEE RICHTLIJNEN

De möglichke ingrepen op uw apparaat要去en worden verricht door door het merk erkende vakmensen.

Als u deze mensen belt moet u de volledige referentie van het apparaat aangeven (model, type, serialummer) : deutsche inlichtingen staan vermeld op het garantiecertificaat en het typeplaatje

OORSPRONKELIJKE ONDERDELEN : eis bij een onderhoudsbeurt algijd dat er oorspronkelijke verrangingsdelen worden gebruikt.
