DH-315 D - Déshumidificateur FAGOR - Notice d'utilisation et mode d'emploi gratuit

Marque	FAGOR
Modèle	DH-315 D
Type de produit	Déshumidificateur
Alimentation	220-240 V ~ 50 Hz
Puissance	380 W
Surface de couverture maximale	110 m²
Capacité du réservoir	5,6 L
Plage de température de fonctionnement	5 °C à 32 °C
Modes de fonctionnement	Déshumidification, Ventilation
Vitesses de ventilation	Grande vitesse, Petite vitesse
Dégivrage automatique	Oui (entre 5 °C et 12 °C)
Indicateur réservoir plein	Témoin lumineux rouge + alarme sonore
Protection 3 minutes	Oui (redémarrage différé après coupure)
Sorties d'air	Supérieure et postérieure (orientables)
Évacuation d'eau	Réservoir amovible ou raccord pour tube flexible (diamètre 1 pouce)
Filtre à air	Lavable à l'eau tiède (max 40 °C)
Nettoyage du filtre	Toutes les semaines
Affichage	Écran LCD : température ou humidité
Consignes de sécurité	Ne pas utiliser près d'eau, ne pas obstruer les entrées/sorties d'air, maintenir à la verticale
Réparabilité	Confier exclusivement à un Service d'Assistance Technique agréé
Matériaux d'emballage recyclables	Oui

FOIRE AUX QUESTIONS - DH-315 D FAGOR

Comment régler le taux d'humidité souhaité ?

En mode Déshumidification, appuyez sur la touche de réglage d'humidité. Chaque pression augmente de 5 %RH jusqu'à 80 %RH ou diminue jusqu'à 30 %RH. Un appui supplémentaire affiche « — » pour un fonctionnement continu sans seuil.

Que faire si le témoin rouge réservoir plein s'allume ?

Videz le réservoir d'eau et replacez-le correctement. Si le témoin ne s'éteint pas, vérifiez le positionnement. L'appareil redémarre automatiquement après 3 minutes.

Comment nettoyer le filtre à air ?

Retirez le filtre en tirant vers le haut. Aspirez la poussière ou lavez-le à l'eau tiède (max 40 °C). Séchez-le complètement avant de le remettre en place. Ne pas utiliser de produits chimiques ni l'exposer au soleil.

Puis utiliser l'appareil en continu ?

Oui, en réglant l'humidité sur « — » (fonctionnement continu). Le compresseur fonctionne sans s'arrêter jusqu'à ce que le réservoir soit plein ou que l'appareil soit éteint.

Comment choisir entre grande et petite vitesse ?

Appuyez sur la touche VENTILATEUR pour alterner. Grande vitesse = déshumidification rapide. Petite vitesse = fonctionnement plus silencieux.

L'appareil ne s'allume pas, que vérifier ?

Vérifiez que la fiche est bien branchée, que le fusible n'a pas sauté, que le réservoir est correctement positionné et pas plein. Si le problème persiste, contactez le SAV.

La capacité de déshumidification est faible, pourquoi ?

Causes possibles : filtre sale, température ambiante trop basse, entrée/sortie d'air obstruée, ou réglage d'humidité trop élevé. Vérifiez ces points.

Comment utiliser l'évacuation par tube flexible ?

Retirez le réservoir, dévissez le raccord à l'arrière, branchez un tube flexible de diamètre intérieur 1 pouce, puis dirigez l'autre extrémité vers un déversoir. Replacez le réservoir.

Pourquoi l'appareil émet-il un bruit anormal ?

Vérifiez que l'appareil est sur une surface plane et stable. Un sol irrégulier ou trop mou peut amplifier les vibrations. Inclinaison inférieure à 5°.

Comment entretenir l'appareil en période d'inactivité ?

Débranchez-le, videz le réservoir, nettoyez le filtre et rangez-le à la verticale, à l'abri de la poussière (par ex. sous une housse plastique).

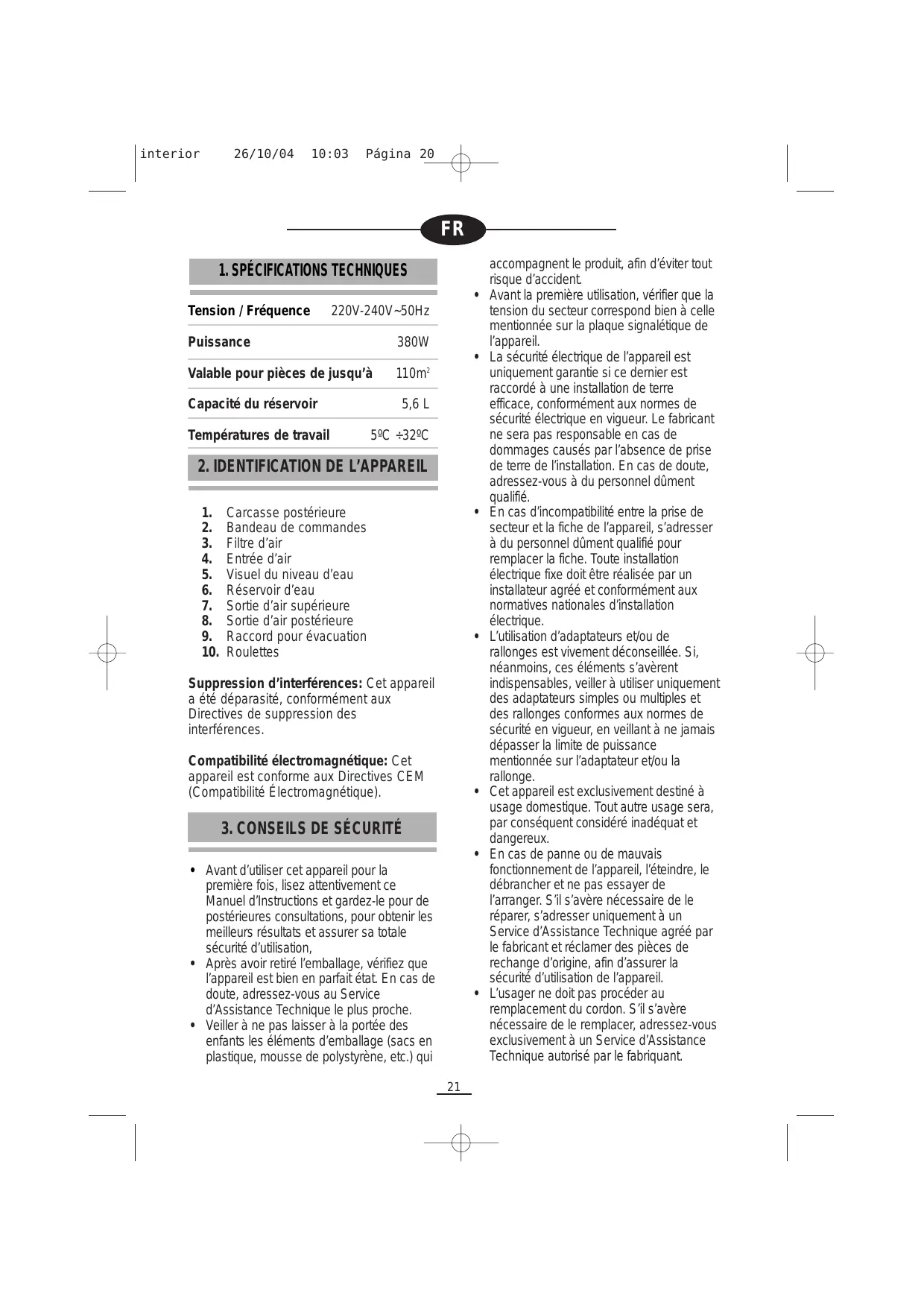

MODE D'EMPLOI DH-315 D FAGOR

Le fabricant se réserve le droit de modifier les modèles décrits dans la présente notice.

Tension / Fréquence	220V-240V~50Hz
Puisance	380W
Valable pour pieces de jusqu'à	110m²
Capacité du réservoir	5,6 L
Températures de travail	5°C ÷32°C

2. Identification de l'appareil

1. Carcasse postérieure
2. Bandeau de commandes
3. Filtred'air
4. Entrée d'air
5. Visuel du niveau d'eau
6. Réservoir d'eau
7. Sortie d'air supérieure
8. Sortie d'air postérieure
9. Raccord pour évacuation
10. Roublettes

Suppression d'interférences: Cet appareil a été déparasité, conformément aux Directives de suppression des interférences.

Compatibilité électromagnétique: Cet appareil est conforme aux Directives CEM (Compatibilité Électromagnétique).

3. Conseils de sécurité

• Avant d'utiliser cet appareil pour la première fois, lisez attentivement ce Manuel d'Instructions et gardez-le pour des consultations postérieures, pour obtenir les résultats satisfaisants et assurer sa totale sécurité d'utilisation.
• Après avoir retiré l'emballage, vérifie que l'appareil est bien en parfait état. En cas de doute, adressez-vous au Service d'Assistance Technique le plus proche.
• Veiller à ne pas laisser à la portée des enfants les éléments d'emballage (sacs en plastique, mousse de polystyrene, etc.) qui

accompagne le produit, afin d'éviter tout risque d'accident.

• Avant la première utilisation, vérifier que la tension du secteur correspond bien à celle mentionnée sur la plaque signalétique de l'appareil.
• La sécurité électrique de l'appareil est uniquement garantie si ce dernier est raccordé à une installation de terre efficace, conformément aux normes de sécurité électrique en vigueur. Le fabricant ne sera pas responsable en cas de dommages causés par l'absence de prise de terre de l'installation. En cas de doute, adressez-vous à du personnel dûment qualifié.
• En cas d'incompatibilité entre la prise de secteur et la fiche de l'appareil, s'adresser à du personnel dûment qualifié pour remplacer la fiche. Toute installation électrique fixe doit être réalisée par un installateur/agréé et conformément aux normatives nationales d'installation électrique. L'utilisation d'adaptateurs et/ou de rallonges est vivement déconseillée. Si, néanmoins, ces éléments s'avèrent indispensables, veiller à utiliser uniquement des adaptateurs simples ou multiples et des rallonges conformes aux normes de sécurité en vigueur, en veillant à ne jamais dépasser la limite de puissance mentionnée sur l'adaptateur et/ou la rallonge.
• Cet appareil est exclusivement destiné à usage domestique. Tout autre usage sera, par conséquent, considéré inadéquat et dangereux.
• En cas de panne ou de mauvais fonctionnement de l'appareil, l'éteindre, le débrancher et ne pas essayer de l'arranger. S'il s'avère nécessaire de le réparer, s'adresser uniquement à un Service d'Assistance Technique agréé par le fabricant et réclamer des pièces de rechange d'origine, afin d'assurer la sécurité d'utilisation de l'appareil. L'usager ne doit pas procéder au remplacement du cordon. S'il s'avère nécessaire de le remplacer, adressez-vous exclusivement à un Service d'Assistance Technique autorisé par le fabricant.

N'utilise pas l'appareil si le cordon ou la fiche sont endommagés.

• Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage inapproprié, un fonctionnement erroné ou en cas de réparations réalisées par du personnel non qualifié.

L'utilisation d'un appareil électrique exige de respecter certaines normes fondamentales.

• Attention: Ne pas utiliser cet appareil tout près de baignoires, douches, lavabos ou éviers.
• Ne pas utiliser cet appareil tout près de sources de chaleur, ni dans des espaces où l'air risque de contenir des gaz, de l'huile ou du soufre, ni exposés aux radiations.
• Ne pas manipuler l'appareil avec les mains mouillées. L'altération ou modification des caractéristiques fonctionnelles de l'appareil peut constituer un risque.
• Débranchez l'appareil après chaque utilisation et avant de procéder à une quelconque opération de nettoyage ou de maintenance.
• Ne jamais tirer du cordon pour débrancher l'appareil.
• Ne pas déposer sur l'ordinateur des objets lourds ou chauds.
• Ne pas introduire d'objets dans la sortie d'air, afin d'éviter que le ventilateur fonctionne à grande vitesse, avec le risque que cela entraîne. Il est recommandé d'orienter la sortie d'air, pour faciliter la circulation de l'air dans toute la pièce.

Attention: Veillez à maintenir en tout moment cet appareil en position verticale. Déplacez-le toujours en position verticale. Avant de le déplacer, videz le réservoir. Après un déplacement, attendre au moins une heures pour faire fonctionner à nouveau l'appareil.

4. Conseils pour un fonctionnement correct

• Déposer le déshumidificateur sur une surface dure, plane et uniforme. Veillez à

ce que la surface d'appui de l'appareil présente une inclinaison inférieure à. En cas d'inclinaison supérieure, le bruit et la vibration augmenteront considérablement et l'eau du réservoir risque de gicler à l'extérieur.

• Avant de faire fonctionner l'appareil, extraire la grille d'air. L'appareil une fois éteint, remettre en place la grille, afin d'éviter l'introduction d'objets à l'intérieur de l'appareil.
• Afin de garantir le fonctionnement correct de l'appareil, veillez à respecter un espace libre d'au moins 50 cm tout autour de l'appareil. Veillez également à ne jamais obstruer ni l'entrée ni la sortie d'air.
• Fermez les portes et fenêtres de la pièce pendant le fonctionnement de l'appareil.
• Nettoyer le filtre une fois par semaine. Ne pas exposer le filtre directement au soleil.
• Avant de déplacer l'appareil, vider le réservoir d'eau.
• Ne pas déposer d'objets sur le réservoir et ne jamais y verser un liquide quelconque.
• Maintenir toujours cet appareil en position verticale. Ne jamais le coucher, ni pour le ranger, ni pour le déplacer.
• Veillez à respecter les limites de température de la pièce pendant le fonctionnement de l'appareil : 5°C et 32°C. L'appareil s'arrête si la température dépasse ces limites. L'appareil est muni d'un système de dégivrage automatique, qui entre en fonctionnement par intervalles, lorsque la température de la pièce se situe entre 5°C et 12°C. Lorsque ce système entre en fonctionnement, le compresseur s'arrête et cesse de déshumidifier. Le ventilateur continuera néanmoins à fonctionner. Le compresseur entre à nouveau en fonctionnement une fois le dégivrage achevé.

1. Modes de fonctionnement

DÉSHUMIDIFICATEUR ou VENTILATION

2. Dispositif de protection trois minutes

Si l'appareil s'arrête, à la suite d'une panne de courant, etc., le compresseur se mettra à nouveau en marche après trois minutes, comme mesure de protection. Attendre trois minutes avant de remettre l'appareil en marche.

3. Indicateur réservoir plein

Si le réservoir d'eau est plein, l'appareil s'arrête. Le témoin lumineux rouge s'allume et l'alarme retentit.

4. Filtre d'air

Pour extraire le filtre d'air, tirer la poignée vers le haut.

5. Dégivrage automatique

Si la température ambiante est inférieure à 12°C, l'évaporateur se couvrira de givre. L'appareil se met automatiquement en mode de dégivrage après une période de fonctionnement.

6. Tube flexible d'évacuation

L'eau de condensation doit être évacuée, à l'aide d'un tube flexible raccordé à l'arrière de l'appareil.

7. Ventilateur

Le ventilateur dispose de deux vitesses. À grande vitesse, l'effet déshumidificateur est meilleur.

À petite vitesse, l'effet déshumidificateur est plus faible, mais l'appareil est plus silencieux.

8. Débit d'air multidirectionnel

La sortie d'air peut être orientée soit vers le haut, soit vers l'arrière de l'appareil.

Touches

Touche "MARCHE/ARRÊT".

L'enforcer pour brancher ou débrancher l'appareil.

Touche "MODE". L'enconcer pour selectionner le mode "VENTILATION" ou "DESHUMIDIFCATEUR".

Touche "VENTILATEUR"

L'enforcer pour sélectionner "GRANDE VITESSE DE VENTILATION" ou "PETITE VITESSE DE VENTILATION"

Touche de visualisation

L'enforcer pour visualiser la

"TEMPERATURE ou HUMIDITE" sur le visuel en cristal liquide.

Témoin vert de MARCHE

Appuyer sur pour brancher l'appareil. Le témoin vert s'allume. Il s'éteindra lorsque l'appareil est débranché.

REMARQUE: L'appareil ne se mettra pas automatiquement en marche après une panne de courant.

Il faudra appuyer à nouveau sur la touche ① pour le remettre en marche.

Témoin ROUGE réservoir d'eau plein

Si le réservoir d'eau est plein ou s'il n'est pas bien positionné, le témoin rouge commencera clignoter et l'alarme retentira, jusqu'à ce que le réservoir ait été vide et remis correctement en place.

Remarque: En mode VENTILATION, le témoin rouge se mettra à clignoter si le réservoir d'eau est plein ou s'il n'est pas bien positionné. Cela n'affectera cependant pas les fonctions de VENTILATION.

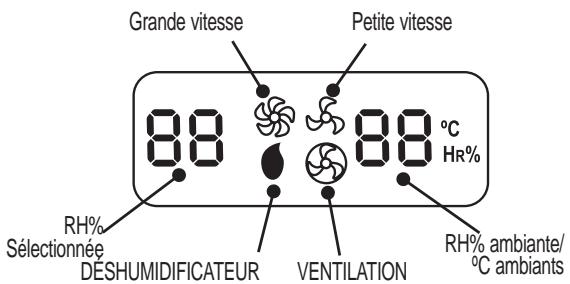

Écran de visualisation

1. Appuyer sur la touche. Les symboles et seront affichés alternativement sur l'écran en cristal liquide.
2. Appuyer sur la touche VENTILATION. Les symboles et seront affichés alternativement sur l'écran en cristal liquide.
3. Appuyer sur la touche de visualisation. La température et l'humidité seront affichées alternatively sur l'écran en cristal liquide.

7. Mode d'emploi

Exigences requises: Température normale: température ambiante de C à C. Tension d'entrée: 220V~ - 240V~, 50 Hz. Emplacement: déposer toujours l'appareil sur une surface horizontale (inclinaison inférieure à ). B. Méthode de fonctionnement 1. Fonctionnement du DÉSHUMIDIFICATEUR

Appuyer sur la touche ① L'appareil commencera à fonctionner dans le mode préétabli par le fabricant et l'écran en cristal liquide affichera le symbole 88. L'humidité a été ici fixée à 60% RH. Pour modifier cette configuration, suivre les instructions ci-dessous:

Réglage de l'humidité

L'humidité peut être régée en mode DÉSHUMIDIFICATEUR. Chaque fois que l'on appuie sur la touche, le taux d'humidité augmente de 5% RH jusqu'à atteindre 80%RH. Chaque fois que l'on appuie sur la touche, le taux d'humidité diminue de 5%RH, jusqu'à atteindre 30%RH. Si on appuie à nouveau sur la touche, l'écran affichera le symbole — qui indique le fonctionnement en « continu ». Dans ce cas, le compresseur continuera à fonctionner, sans que cela affecte nullement le taux d'humidité, jusqu'à ce que le réservoir d'eau soit plein.

REMARQUE: Si le taux d'humidité préétabli est supérieur au taux d'humidité ambiant, le compresseur s'arrête, mais le ventilateur continuera à fonctionner.

Appuyer sur la touche. L'appareil s'arrête. La prochaine fois que vous mettrez en marche l'appareil, le taux d'humidité sera celui fixé antérieurement.

1. Fonctionnement de la VENTILATION

Appuyer sur la touche pour mettre en marche l'appareil et sur la touche pour sélectionner le mode VENTILATION. L'écran en cristal liquide affichera le symbole Ce mode permet à l'appareil de ventiler et de purifier l'air dans la pièce sans modifier l'humidité.

1. Réglage du débit d'air

Appuyer sur la touche pour sélectionner la vitesse du ventilateur. Grande Vitesse de ventilation. L'appareil procédera à une déshumidification rapide. _D Petite Vitesse de ventilation. L'appareil procédera à une déshumidification lente mais plus silencieuse.

1. Visualisation

Cet appareil est muni d'une fonction de visualisation. Au départ, l'écran affiche le taux d'humidité relative ambiant. Pour connaître la température de la pièce, appuyer sur la touche et l'écran affichera les °C pendant 5 secondes, avant de revenir à l'écran initial.

1. Réglage de la sortie du débit d'air

Cet appareil est muni de deux sorties de débit d'air : l'une orientée vers le haut, en ouvrant la grille postérieure, l'autre vers l'arrière. L'appareil est livré avec la grille fermée et il faudra l'ouvrir chaque fois que l'appareil est mis en marche.

REMARQUE: Fermez la grille de ventilation après chaque utilisation, pour éviter l'entrée d'objets dans l'appareil.

8. Évacuation de l'eau de condensation

Deux sont les possibilités d'évacuation de l'eau de condensation :

Réservoir d'eau amovible

L'eau de condensation est recueillie directement dans le réservoir. Lorsque le réservoir est plein, le témoin lumineux du bandeau de commandes s'allume, l'indicateur acoustique retentit et l'appareil s'arrête automatiquement. Ce réservoir est amovible et facile à extraire pour le vider. Avec l'avoir vide, veillez à le mettre correctement en place, de telle sorte que le témoin lumineux s'éteigne.

Si le témoin ne s'éteint pas, l'appareil ne commencera pas à travailler. Lorsque le témoin lumineux s'allume et le compresseur est arrêté, attendre quelques minutes avant d'extraire le réservoir, afin d'éviter que l'eau de condensation résiduelle ne s'écoule à l'intérieur de l'appareil. Une fois le réservoir correctement mis en place, l'appareil mettra 3 minutes à s mettre en marche.

B. Évacuation

L'eau de condensation peut être déversée dans un déversoir à l'aide d'un tube raccordé à l'arrière de l'appareil :

1. Extraire le réservoir d'eau.

1. Dévisser le raccord situé à l'arrière de l'appareil ; raccorder au même endroit le tube flexible et diriger l'autre extrémité vers le déversoir.

1. Installer le raccord dans le tube qui se trouve à l'intérieur de l'appareil, juste au-dessus du réservoir.

1. Remettre en place le réservoir d'eau.
2. Raccorder un tube flexible, au diamètre interieur d'1 pouce, à la porte d'évacuation arrêté.

Remarque: Veiller à bien remettre correctement en place le réservoir, pour que l'appareil puisse fonctionner.

9. Entretien et maintenance

Avant de procéder à une quelconque opération d'entretien ou de maintenance, débrancher l'appareil.

Ne pas nettoyer l'appareil sous le robinet. Nettoyer l'extérieur à l'aide d'un chiffon humide et l'essuyer à l'aide d'un chiffon sec. Ne pas utiliser d'essence, ni d'alcool, ni de solvants.

Ne pas vaporiser d'insecticides ou produits similaires sur l'appareil.

Nettoyage du filtre

Nettoyer le filtre une fois par semaine. Pour extraire le filtre, tirer de ce dernier vers le haut. Utiliser un aspirateur pour enlever la poussière. S'il est très sale, vous pouvez le laver à l'eau tiède, en veillant à ce que la température de l'eau ne dépasse pas les 40°C.

Ne pas utiliser d'alcool, ni de pétrole, ni de gasoil, etc., pour nettoyer le filtre. Ne pas exposer le filtre aux radiations solaires pour le faire sécher.

Avant de remettre le filtre en place, le faire sécher complètement.

Rangement

Si vous n'allez pas utiliser l'appareil pendant une période de temps prolongée, procédez comme suit, pour allonger sa vie utile:

1. Débranchez l'appareil.
2. Videz le réservoir d'eau de condensation.
3. Nettoyez le filtre d'air et remettez-le correctement en place.
4. Gardez l'appareil dans sa position de travail, à la verticale. Ne le couchez pas et protégez-le de la poussière en le recouvrant d'une housse en plastique.

10. GUIDE Pour la solution de problemes

Nous vous suggérons ci-après quelques possibles causes, que nous vous prions de vérifier avant de vous adresser au Service d'Assistance Technique. Si, après avoir suivi les indications fournies, vous n'arrivez cependant pas à faire fonctionner l'appareil, prière de contacter le Service d'Assistance Technique.

Ne procédez à aucune manipulation de l'appareil, n'essayez pas de replacer ou de réparer les composants électriques. Si vous faites appel au Service d'Assistance Technique, dans les cas mentionnés ci-dessous, les frais correspondants seront à votre charge, y compris pendant la période de validité de la garantie.

L'appareil ne fonctionne pas

La fiche est-elle bien branchée ? - Le fusible a-t-il sauté ? Le réservoir d'eau n'est-il pas mal positionné, ou plein ?

La capacité de déshumidification est faible

• Le filtre d'air est-il sale?
• La température de la pièce n'est-elle pas trop BASSE? L'entrée ou la sortie d'air n'est-elle pas obstruée?
• Avez-vous bien fixé la température?

L'appareil n'atteint pas le taux d'humidité préétabli, après une longue période de fonctionnement

• N'ouvre-t-on pas la porte ou la fenêtre trop fréquemment? N'y a-t-il pas dans la pièce un appareil qui génère de l'humidité? La pièce n'est-elle pas trop grande?

L'appareil fait trop de bruit

Le sol n'est-il pas irrégulier ou trop mou? L'appareil est-il correctement positionné?

Le compresseur cesse de fonctionner en mode sec et le témoin de marche clignote

• Le moteur du ventilateur fonctionne-t-il? S'il fonctionne, l'appareil se trouve en mode dégivrage.

L'alarme ne retentit pas lorsque le réservoir d'eau est plein ou retentit lorsque le réservoir n'est pas encore plein

• Y a-t-il de l'eau ou un objet quelconque sur la plaque flottante du réservoir, qui l'empêche de tourner?
• Le réservoir d'eau est-il correctement positionné?

11. Élimination des déchets

Les matériaux d'emballage du produit, ainsi que les accessoires, peuvent être recyclés. La correcte séparation classifiée des

restes de matériaux favorisera la réutilisation des matériaux recyclables. Si vous souhaitez vous débarrasser de l'appareil, veillez à le rendre, au préalable, inutilisable, en coupant le cordon, par exemple. Remettez-le, ensuite, dans un centre de valorisation des déchets spécifique prévu à cet effet (déchetterie). Renseignez-vous auprès des autorités locales.
