MANUAL DE USUARIO DH-315 D FAGOR

N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 • Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 • Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA Octubre 2004 portada .qxd 26/10/04 09:27 Página 2

• Los elementos del embalaje (Bolsas de plástico, espuma de poliestireno, etc.) no deben dejarse al alcance de los niños por que son potenciales fuentes de peligro.
• Antes de utilizar el aparato verificar que la tensión de la red doméstica corresponda con la indicada en la placa situada en el aparato.
• La seguridad eléctrica del aparato se garantiza solamente en caso de que esté conectado a una instalación de tierra eficaz tal como prevén las vigentes normas de seguridad eléctrica. El fabricante no puede ser considerado responsable de daños derivados de la falta de toma de tierra de la instalación. En caso de dudas diríjase a una persona profesionalmente cualificada.
• En caso de incompatibilidad entre la toma de corriente y el enchufe del aparato, sustituir la toma por otra adecuada sirviéndose de personal profesionalmente cualificado. Si se efectúa una instalación eléctrica fija, deberá realizarse por un instalador autorizado y de acuerdo con las reglas nacionales de instalación eléctrica.
• Desaconsejamos el uso de adaptadores, clavijas y/o cables de extensión. Si dichos elementos fueran indispensables, use sólo adaptadores simples o múltiples y cables de extensión que respeten las normas de seguridad vigentes, cuidando en no sobrepasar el límite de potencia indicado en el adaptador y/o en el cable de extensión.
• Este aparato debe utilizarse solo para uso domestico. Cualquier otro uso se considera inadecuado y peligroso.
• En caso de avería y/o mal funcionamiento del aparato, apagarlo y no tratar de arreglarlo. En caso de necesitar reparación dirigirse únicamente a un Servicio de Asistencia Técnico autorizado por el fabricante y solicitar el uso de recambios originales. De no respetar lo anteriormente indicado se pondrá en peligro la seguridad del aparato.
• El usuario no debe proceder a la sustitución del cable. En caso de que esté

1. ESPECIFICACIONES TECNICAS

Tensión / Frecuencia 220V-240V~50Hz Potencia 380W Válido para estancias de hasta 110m2 Capacidad del depósito Temperaturas de trabajo 5,6 L 5ºC ÷32ºC

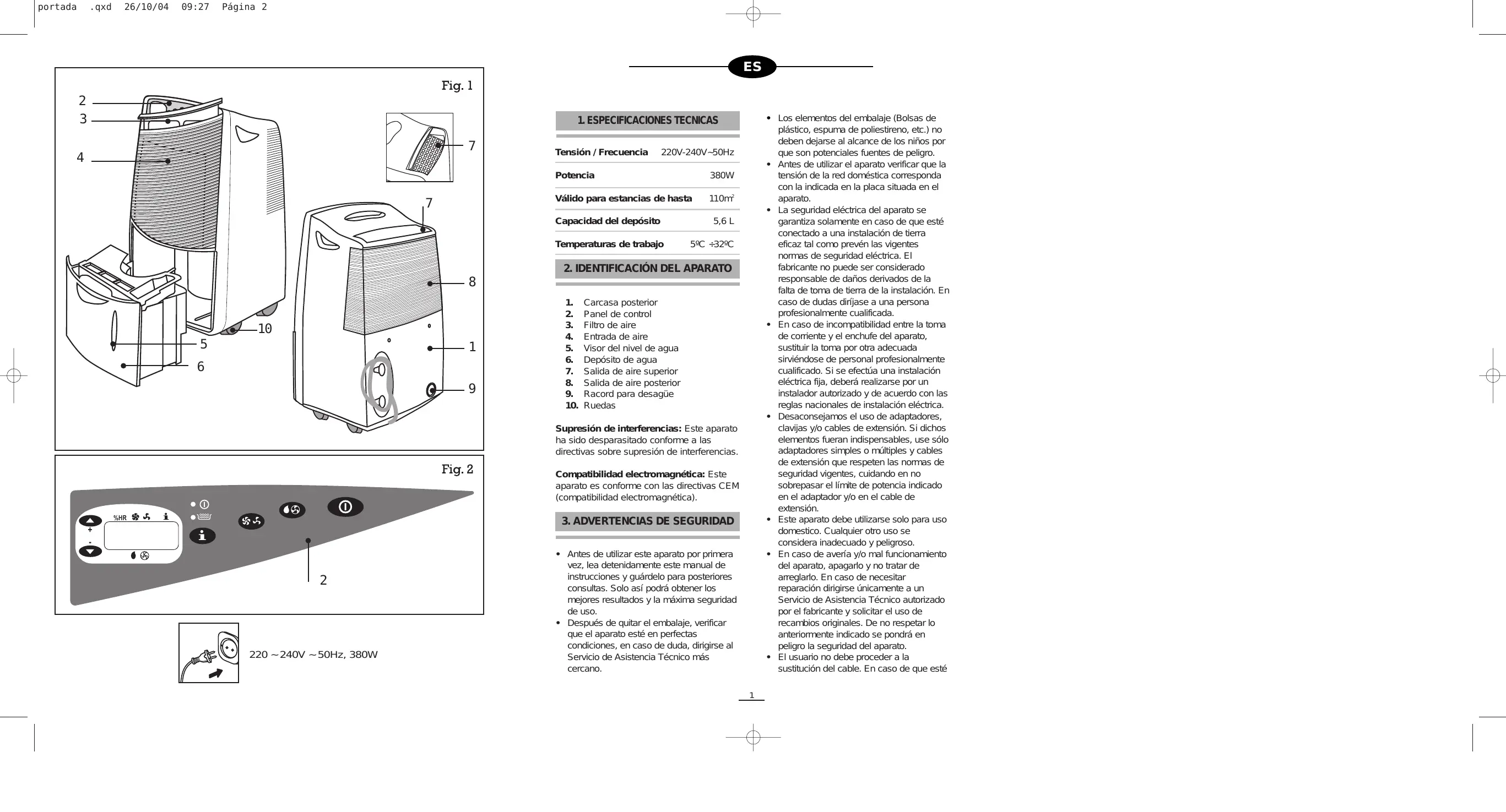

2. IDENTIFICACIÓN DEL APARATO

Carcasa posterior Panel de control Filtro de aire Entrada de aire Visor del nivel de agua Depósito de agua Salida de aire superior Salida de aire posterior Racord para desagüe Ruedas Supresión de interferencias: Este aparato ha sido desparasitado conforme a las directivas sobre supresión de interferencias. Compatibilidad electromagnética: Este aparato es conforme con las directivas CEM (compatibilidad electromagnética). %HR

3. ADVERTENCIAS DE SEGURIDAD

220 ~ 240V ~ 50Hz, 380W

• Antes de utilizar este aparato por primera vez, lea detenidamente este manual de instrucciones y guárdelo para posteriores consultas. Solo así podrá obtener los mejores resultados y la máxima seguridad de uso.
• Después de quitar el embalaje, verificar que el aparato esté en perfectas condiciones, en caso de duda, dirigirse al Servicio de Asistencia Técnico más cercano.

interior 26/10/04 10:03 Página 1 estropeado o haya que sustituirlo, dirigirse exclusivamente a un Servicio de Asistencia Técnico autorizado por el fabricante. No utilice el aparato con el cable o la clavija dañados.

• El fabricante no será responsable de daños que puedan derivar del uso inapropiado equivocado o poco adecuado o bien de reparaciones efectuadas por personal no cualificado. El uso de cualquier aparato eléctrico requiere que se respeten algunas reglas fundamentales.

4. ADVERTENCIAS PARA UN

CORRECTO FUNCIONAMIENTO

• Coloque el deshumidificador sobre una superficie dura, plana y uniforme. Este aparato requiere que la superficie de apoyo tenga una inclinación menor a 5º, en caso contrario el ruido y la vibración aumentarán considerablemente y el agua del depósito puede salpicar al exterior.
• Siempre que vaya a poner el aparato en funcionamiento, saque la rejilla de aire. Cuando apague el aparato vuélvala a meter para evitar que entren objetos a través de ella.
• Para garantizar un correcto funcionamiento, se ha de mantener un espacio libre de al menos 50 cm alrededor del aparato. No bloquee la entrada de aire ni la salida.
• Cierre las puertas y ventanas de la habitación donde va a trabajar el aparato.
• Limpie el filtro una vez por semana. No exponga el filtro directamente al sol
• Antes de desplazar el aparato de un lugar a otro, vacíe el depósito de agua.
• No coloque ningún objeto en el depósito, ni vierta en el ningún líquido.
• Este aparato ha de permanecer siempre en posición vertical. No lo tumbe en ningún caso, ni para almacenarlo ni para transportarlo.
• Los limites de temperatura de la estancia para el funcionamiento del aparato son entre 5ºC y 32ºC. El aparato dejará de deshumidificar si la temperatura está fuera de estos límites.
• El aparato dispone de un sistema de descongelación automática que se pondrá en marcha a intervalos, cuando la temperatura de la habitación está entre 5ºC-12ºC. Cuando este sistema actúa, el compresor deja de deshumidificar. Durante esta operación el ventilador sigue funcionando. El compresor se pondrá nuevamente en marcha una vez terminada la descongelación. EN ESPECIAL
• Atención: Este aparato, no se debe poner en funcionamiento en las proximidades de bañeras, duchas o fregaderos.
• No instale el aparato en las proximidades de fuentes de calor, o en espacios en los que el aire pueda contener gases, aceite o azufre, ni en áreas expuestas a radiaciones.
• No manipulen el aparato con las manos mojadas.
• La alteración o la modificación de las características funcionales del aparato, pueden implicar un posible peligro.
• Desenchufe el aparato cuando no lo vaya a utilizar y antes de cualquier operación de mantenimiento o limpieza del mismo.
• Al desconectar la clavija nunca tire del cable.
• No coloque sobre el aparato objetos pesados o calientes.
• No introduzca objetos por la salida de aire debido al peligro que puede suponer con el ventilador funcionando a alta velocidad. Se recomienda girar la salida de aire para desviar el aire a la totalidad de la habitación. Atención: Este aparato se ha de mantener siempre en posición vertical. A la hora de transportar el aparato, póngalo siempre en posición vertical. Antes del transporte vacíe el depósito. Después del transporte, espere al menos una hora para poner en marcha el aparato.

interior 26/10/04 10:03 Página 2 púlselo para conectar o desconectar el aparato.

5. INSTRUCCIONES DE LAS

FUNCIONES Botón de "MODO", púlselo para seleccionar el modo "VENTILACION" o "DESHUMIDIFICADOR".

1. Modos de funcionamiento

DESHUMIDIFICADOR O VENTILACION

2. Dispositivo de protección de tres

minutos Si el aparato deja de funcionar por falta de corriente, etc. el compresor volverá a ponerse en marcha una vez transcurridos tres minutos a modo de protección. Espere tres minutos antes de volverlo a poner en marcha.

3. Indicador de depósito de agua lleno

Si el depósito de agua está lleno, el aparato dejará de funcionar, se encenderá el indicador luminoso rojo y sonará la alarma.

4. Filtro de aire

Para sacar el filtro de aire, tire del asa hacia arriba.

5. Descongelación automática

Si la temperatura ambiente es inferior a 12ºC se puede generar hielo en el evaporador. El aparato se descongelará automáticamente después de un período de funcionamiento.

6. Tubo flexible de evacuación al exterior

El agua de condensación puede ser conducida a un desagüe, a través del tubo flexible que se conecta en la parte posterior del aparato.

7. VENTILADOR

El ventilador dispone de dos velocidades Con la velocidad alta, el efecto deshumidificador es mejor. Con la velocidad baja, el efecto deshumidificador es más bajo, pero más silencioso.

8. Caudal de aire multidireccional

La salida del aire puede dirigirse hacia arriba o hacia la parte posterior. Botón del "VENTILADOR ", púlselo para seleccionar "VELOCIDAD DE VENTILACIÓN ALTA" o

"VELOCIDAD DE VENTILACIÓN

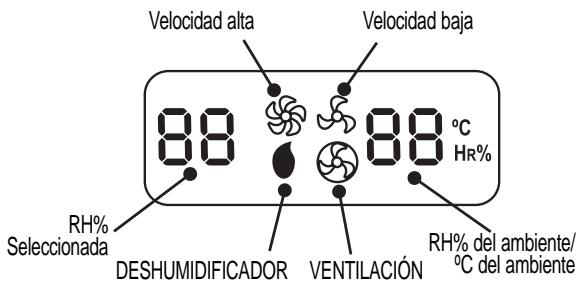

BAJA" Botón de "VISUALIZACIÓN", púlselo para visualizar la "TEMPERATURA o HUMEDAD" en el visualizador de cristal líquido. Indicadores Indicador verde de MARCHA Al pulsar para conectar el aparato, se enciende el indicador verde. Se apagará al desconectar la unidad. NOTA: El aparato no se pondrá en marcha automáticamente incluso si se restablece el suministro eléctrico después de un fallo eléctrico. Vuelva a pulsar el botón para ponerlo en marcha. Indicador ROJO de depósito de agua lleno Si el depósito de agua está lleno o si no está bien colocado, el indicador rojo parpadeará y sonará la alarma, hasta que se haya vaciado el depósito y se haya vuelto a colocar debidamente en su sitio. Nota: En el modo de VENTILACION, el indicador rojo parpadeará, si el depósito de agua está lleno o si éste no está bien colocado. No obstante, esto no afectará a las funciones de VENTILACION. Pantalla de visualización Velocidad alta Velocidad baja RH% Seleccionada

DESHUMIDIFICADOR VENTILACIÓN

1. Al pulsar el botón

, aparecerán los símbolos alternativamente en la pantalla de cristal líquido;

2. Al pulsar el botón de VENTILACIÓN,

aparecerán los símbolos alternativamente en la pantalla de cristal líquido;

3. Al pulsar el botón de visualización

, aparecerán la humedad y la temperatura alternativamente en la pantalla de cristal líquido. que se pulsa el botón , aumenta el valor de la humedad en un 5% RH hasta alcanzar 80%RH. Cada vez que se pulsa el botón , disminuye el valor de la humedad en 5%RH, hasta alcanzar 30%RH. Si vuelve a pulsar el botón, aparecerá el símbolo , que indica el funcionamiento "continuo". En este caso, el compresor seguirá funcionando sin que le afecte el grado de humedad, hasta que se llene el depósito de agua. NOTA: Si el grado de humedad prefijado es superior al grado de humedad del ambiente, el compresor se parará mientras que el ventilador seguirá funcionando. Pulse el botón , la unidad dejará de funcionar. La próxima vez que ponga en marcha el aparato, será con el grado de humedad fijado anteriormente.

2. Funcionamiento de VENTILACION

Pulse el botón para poner el aparato en marcha, y el botón para seleccionar el modo de VENTILACION; aparecerá el símbolo en la pantalla de cristal líquido. En este modo se ventila y purifica el aire del interior de la habitación sin cambiar la humedad.

3. Ajuste del caudal de aire

Pulse el botón para seleccionar la velocidad del ventilador. velocidad de ventilación alta, a la cual la unidad deshumidifica rápidamente; velocidad de ventilación baja, a la que la deshumidificación se realiza lentamente pero de forma más silenciosa.

4. Unidad de visualización

Esta unidad está equipada con una función de visualización. Originalmente aparece en la pantalla el dato de la humedad relativa ambiental; si desea conocer la temperatura de la estancia, pulse el botón y los ºC aparecerán durante unos 5 segundos y tras los cuales se vuelve a la visualización original.

7. MODO DE EMPLEO

A. Requisitos básicos: Rango de temperatura normal: el rango de temperatura ambiente es 5ºC – 32ºC Tensión de entrada: 220V~ - 240V~ 50 Hz Posición: colóquelo sobre una superficie horizontal (inclinación inferior a 5º) B. Método de funcionamiento

1. Funcionamiento del

DESHUMIDIFICADOR Pulse el botón , la unidad comenzará a funcionar en el modo prefijado por el fabricante, y aparecerá el símbolo " " en la pantalla de cristal líquido. En este caso, la humedad se ha fijado en 60%RH. Si desea cambiar esta configuración, deberá seguir las instrucciones que se indican a continuación: Ajuste de la humedad La humedad se puede ajustar en el modo DESHUMIDIFICADOR. Cada vez

interior 26/10/04 10:03 Página 4

5. Ajuste de la salida del caudal de aire

el indicador acústico sonará y el aparato se desconectará automáticamente. Este depósito es fácilmente extraíble para su vaciado. Una vez vaciado, tenga cuidado de colocarlo correctamente de forma que el indicador luminoso se apague, en caso contrario el aparato no comenzará a trabajar. Cuando el piloto luminoso se encienda y el compresor se pare, espere unos minutos antes de quitar el depósito de su alojamiento, para evitar que el agua de condensación residual gotee al interior del aparato. Una vez colocado el depósito correctamente en su alojamiento el aparato tardará unos 3 minutos en ponerse en marcha. B. Evacuación al exterior El agua de condensación puede ser conducida a un desagüe a través de un tubo conectado en la parte posterior del aparato:

1. Saque el depósito de agua

Esta unidad dispone de dos salida del caudal de aire: hacia arriba, abriendo la rejilla de la parte posterior, y hacia atrás. El aparato se suministra con la rejilla cerrada y hay que abrirla cada vez que se ponga el aparato en marcha. NOTA: Cierre la rejilla de ventilación después de la utilización para evitar la entrada de cualquier objeto en la unidad.

8. EVACUACION DEL AGUA DE

CONDENSACIÓN La salida del agua de condensación puede realizarse de dos formas: A.- Depósito de agua extraíble

2. Desenrosque el racord situado en la

parte posterior del aparato; conecte en su lugar el tubo flexible y condúzcalo a un desagüe.

3. Coloque el racord en el tubo que se

encuentra en el interior del aparato, justo encima del depósito. El agua de condensación se recoge directamente en el depósito. Cuando está lleno, se enciende el indicador luminoso del panel de mandos,

interior 26/10/04 10:03 Página 5 Antes de volver a colocarlo tiene que dejarlo secar completamente. Método de almacenamiento Si el aparato no se va a utilizar durante un período de tiempo prolongado, proceda como sigue para alargar la vida útil:

1. Desenchufe el aparato.

2. Vacíe el depósito de agua de

3. Limpie el filtro de aire y vuelva a

colocarlo en su alojamiento

4. Guarde el aparato en su posición de

trabajo, no lo tumbe, y protéjalo del polvo con un plástico.

4. Vuelva a colocar el depósito de agua

5. Conecte un tubo flexible con

diámetro interior de 1 pulgada a la puerta de vaciado trasera. Nota: Asegúrese de volver a colocar el depósito de agua en la posición adecuada, de lo contrario, el aparato no funcionará.

10. GUÍA PARA LA SOLUCIÓN DE

PROBLEMAS A continuación le sugerimos posibles causas que deberá verificar antes del llamar al Servicio de Asistencia Técnico. Si después de comprobar las indicaciones que le damos, no ha conseguido poner el aparato en funcionamiento, le rogamos se ponga en contacto con el servicio de asistencia técnico. No realice ningún otro tipo de manipulación en el aparato, no trate de cambiar o repararlos componentes eléctricos. Si recurre al servicio de asistencia técnico en los casos que le exponemos a continuación, tendrá que hacerse cargo de los gastos que se produzcan, incluso durante el período de vigencia de la garantía Antes de realizar cualquier operación de mantenimiento o limpieza, desenchufe el aparato. No limpie el aparato bajo el chorro directo de agua.. Limpie el exterior del aparato con un paño húmedo y séquelo con paño seco. No utilice gasolina, alcohol ni disolventes para su limpieza. No rocíe insecticidas o similares sobre el aparato. Limpieza del filtro El filtro se debe limpiar una vez por semana. Par extraer el filtro, tire de él hacia arriba. Utilice la aspiradora para quitar el polvo depositado en él. Si la suciedad es intensa, puede lavarlo en agua templada, cuidando que la temperatura del agua no sobrepase los 40ºC. No funciona

• ¿Está flojo el enchufe?
• ¿Se ha fundido el fusible?
• ¿Está bien colocado el depósito de agua o está lleno de agua? La capacidad de deshumidificación es baja
• ¿Está sucio el filtro de aire?
• ¿Es la temperatura de la habitación demasiado baja?
• ¿Está bloqueada la entrada o salida de aire?
• ¿Se ha fijado bien la temperatura? No utilice alcohol, petróleo, bencina, etc., para la limpieza del filtro. No exponga el filtro a las radiaciones solares para secarlo.

interior 26/10/04 10:03 Página 6 No alcanza el grado de humedad prefijado después de un período largo de funcionamiento

• ¿Se abre la puerta o la ventana con demasiada frecuencia?
• ¿Hay algún aparato que genere humedad?
• ¿Es la habitación demasiado grande? Hace demasiado ruido durante el funcionamiento
• ¿Es el suelo irregular o demasiado blando?
• ¿No está el aparato debidamente colocado? El compresor deja de funcionar en el modo de seco y centellea el indicador de marcha
• ¿Está el motor del ventilador en marcha? Si el motor sigue en marcha, el aparato estará en el modo de descongelación No suena la alarma cuando el depósito de agua está lleno o suena cuando todavía no está lleno
• ¿Hay agua o algún otro objeto en la placa flotante del depósito que le impida girar?
• ¿Está el depósito de agua debidamente colocado?

11. ELIMINACIÓN DE RESIDUOS

Los materiales utilizados en el embalaje, en el producto y en los accesorios pueden ser reciclados. La correcta separación clasificada de los restos de materiales favorece la reutilización de materiales reciclables. Cuando decida dejar el aparato fuera de uso, es conveniente dejarlo inservible cortando el cable por ejemplo, y para deshacerse de él, es preciso seguir el procedimiento de eliminación de residuos adecuado. Para más información sobre este tema, póngase en contacto con las autoridades locales.
