Type de produit	Cave à vin
Marque	FAGOR
Modèle	FSV-125
Capacité totale	46 bouteilles standard (22 supérieure + 24 inférieure)
Zones de température	2 zones indépendantes réglables
Plage de température	7 °C à 18 °C (recommandé)
Affichage	Numérique avec sélection de type de vin (Rouge, Blanc, Mousseux)
Unité de température	Sélectionnable : Celsius ou Fahrenheit
Éclairage intérieur	Oui, avec arrêt automatique après 2 heures
Clayettes	Réglables et amovibles
Serrure	Oui, à clé
Alimentation électrique	220-240 V, 50 Hz, prise avec terre
Classe climatique	N (16-32 °C), ST (16-38 °C), T (16-43 °C)
Distance d'installation	10 cm au-dessus (5 cm si nécessaire), 2,5 cm sur les côtés
Nettoyage intérieur	Eau tiède et bicarbonate de soude
Nettoyage extérieur	Détergent doux non abrasif
Inversion porte	Possible, débrancher avant

FOIRE AUX QUESTIONS - FSV-125 FAGOR

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil. Retirez le top, dévissez la charnière supérieure, retirez la porte, dévissez l'axe inférieur et revissez-le du côté opposé, puis remontez la porte et la charnière supérieure.

Quelle est la capacité de stockage de la cave à vin FSV-125 ?

La cavité supérieure peut contenir 22 bouteilles standard et la cavité inférieure 24, soit un total de 46 bouteilles.

Comment régler la température de chaque zone ?

Utilisez le bandeau de commande. Appuyez sur les touches pour sélectionner la zone souhaitée et ajustez la température. Un voyant s'allume pour le type de vin (Red, White, Sparkling). La température par défaut est 10 °C.

Quelles sont les températures recommandées pour chaque type de vin ?

Vin rouge : 15-18 °C, vin blanc sec : 10-15 °C, vin mousseux : 7-9 °C, vin rosé : 9-10 °C.

Comment nettoyer l'intérieur de la cave à vin ?

Débranchez l'appareil. Nettoyez l'intérieur avec de l'eau tiède additionnée de bicarbonate de soude à l'aide d'une éponge. Rincez et séchez soigneusement. N'utilisez pas de dissolvant ou détergent abrasif.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. Retirez les vis de fixation, enlevez la grille par le bas, dévissez l'ampoule usagée et remplacez-la par une ampoule de même puissance. Remettez la grille et revissez.

Quelles sont les distances d'installation recommandées ?

Laissez un espace d'au moins 10 cm entre le haut de l'appareil et le meuble au-dessus (5 cm si nécessaire), et 2,5 cm de chaque côté pour une bonne circulation d'air.

Que faire en cas de coupure de courant prolongée ?

Sortez toutes les bouteilles, débranchez l'appareil, nettoyez l'intérieur et laissez la porte ouverte pour éviter la condensation et les mauvaises odeurs.

L'appareil ne fonctionne pas, que vérifier ?

Vérifiez que la fiche est bien branchée, que le fusible n'a pas fondu et que le disjoncteur n'a pas sauté. Assurez-vous également que la température ambiante est dans la plage de la classe climatique.

Comment déplacer la cave à vin ?

Videz toutes les bouteilles, fixez les accessoires intérieurs, vissez les pieds en position basse, bloquez la porte fermée et maintenez l'appareil en position verticale pendant le transport.

MODE D'EMPLOI FSV-125 FAGOR

• Consignes de sécurité 18

1 / INSTALLATION DE VOTRE APPAREIL 19

• Branchement électrique 19
  Avant de brancher votre apparéil 19
  Protection de l'environnement 19
  Recyclage 19
  Description de l'appareil 20
  Inversion du sens d'ouverture des portes 20

2 / UTILISATION DE VOTRE APPAREIL 21

Conseils 21

3/ENTRETIEN COURANT DE VOTRE APPAREIL 22

Nettoyage et entretien 22

4 / MESSAGES PARTICULIERS, INCIDENTS 23

• Problèmes de fonctionnement 23

5 / SERVICE D'ASSISTANCE TECHNIQUE 24

FR

CONSIGNES DE SECURITE

Cet apparéil a été concu pour la conservation des vins. Tout autre usage, notamment la conservation de denrées alimentaires, pourrait se révêler dangereux car la température n'est pas assez BASSE.

L'installation doit être effectuee selon les instructions de ce manuel ; une mauvaise installation pourrait deteterer l'appareil.

Pour les problèmes eventuels de fonctionnement de l'appareil, adressez-vous toujours et exclusivement aux centres autorisés de Service ÀpRES-Vente ou bien à du personnel qualifié.

Pour toute opération d'entretien, débranchez préalablement l'appareil en évitant de tirer sur le cable d'alimentation.

Si cet apparéil en remplace un autre, qui ait un dispositif de fermeture à loquet, à ressort, à serrure ou autre, n'oubliez pas de détruire le dispositif de fermeture ou, mieux encore, de démonter la porte de votre ancien apparéil afin d'éviter que quelqu'un puisse être bloqué à l'intérieur (des enfants qui jouent, des animaux, etc).

Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé. Dans cette éventhalité, les déteriorations devront être signalées au revendeur dans les 24h qui suivent la livraison.

Les matérielles employés pour l'emballage sont entièrement recyclables (carton, plastique à bulles de PE, EPS...). Tenir ces matérielaux hors de portée des enfants.

Le circuit de réfrigération de l'appareil renferme de la robustane réfrigerant, un gaz naturel peu polluant mais enmoinns inflammable.

Pendant le transport et l'installation de l'appareil, assurez vous qu'aucun des composants du circuit de réfrigération n'est endommagé. En cas de dommage, le laisser à l'écart des flammes et des sources d'inflammation et bien aérer lapiece où il se trouve.

Pour un fonctionnement optimal de l'appareil, installez-le loin des sources de chaleur et assurez-vous que l'air puisse bien circuler autour (voir Installation de l'appareil).

Important :

Avant de procéder à l'installation, lisez attentivement les consignes de sécurité, afin d'éviter certains inconveniens.

Installez l'appareil dans une piece sans humidité et bien aérée, loin de toute source de chaleur. Laissez une distance minimum de 10 cm entre le haut de l'appareil et un meuble au-dessus. Si votre installation ne le permet pas, laisserez 5 cm entre le haut de la carrosserie et tout autre meuble de cuisine fixé au mur, et un écart de 2,5 cm de chaque côte de l'appareil.

Si vous appeareil doit etre installed a coted'un refrigerateur ou concelateur,veillez a ne pas coller les deux appeareils pour eviter la formation de condensation a I'extérieur.

La classe climatique de votre cave à vin est indiquée sur la plaque signalétique. Elle détermine le rang des températures ambiantes pour lequel l'unité frigorifique est consque, en garantissant le bon fonctionnement de l'appareil.

Classe

N

ST

T

Temperatures ambientes

16^ à 32^

16^ à 38^

16^ à 43^

BRANCHEMENT ELECTRIQUE

Caracteristiques de la prise : 220-240V avec prise de terre. Evitez d'utiliser des adaptateurs ou des rallonges.

Evitez que le cable soit en contact avec le compresseur.

Evitez que le cable soit sous l'appareil.

L'installation électrique de l'appareil est dotée d'une mise à la terre. Pour votre sécurité, connectez l'appareil à une prise de courant dotée d'une mise à la terre efficace (conformément aux normes en vigueur sur la sécurité de l'installation électrique).

Le constructeur decline toute responsabilité pour les dommages qui auraient eté causés par le manque de mise à la terre.

AVANT DE BRANCHER

• Nettoyez l'intérieur de votre apparéil à l'eau tiège additionné de bicarbonate. Rincez et séchez soigneusement.

• Attendez 2 heures avant la mise en fonctionnement pour assurer la stabilisation des lubrifiants du moto-compresseur.

PROTECTION DE L'ENVIRONMENT

Cet apparéil ne contient pas, dans son circuit réfrigerant et ses matières isolantes, de gaz réfrigerants nocifs à la couche d' ozone. Il ne doit pas être mis au rebut avec les ordures urbaines et la ferraille afin d'éviter d'endommager le circuit réfrigerant, plus particulièrement à l'arrière de l' apparéil. Contactez votre mairie afin de vous renseigner sur la collecte de ce type d' apparéils.

RECYCLAGE

Les matérieliaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matérielles recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usages ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les valeurs conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques et Electroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

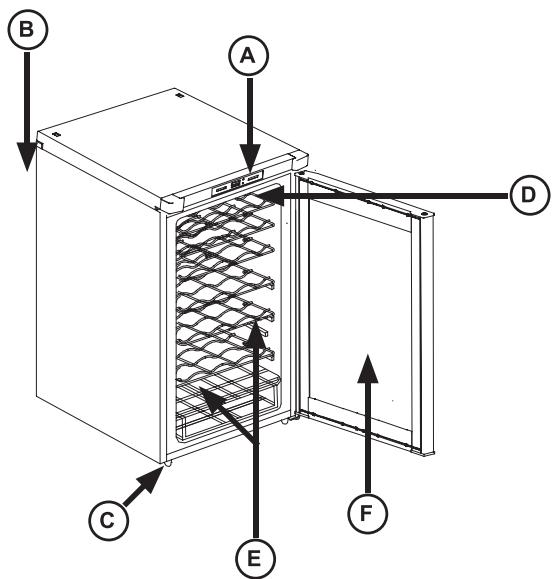

DESCRIPTION DE VOTRE APPAREIL (selon modele)

A Afficheur digital
B Condenseur
C Pieds réglables
D Lumière
E Clayettes régibles et coulissantes
F Panneau vitré

ACCESSIONS

Votre apparéil est livré avec des clayéttes régables et amovibles, vous permettant de stocker des bouteilles de différentes capacité ou tailles.

Il est également équipé d'une serrure à clé.

INVERSION DU SENS D'OUVERTURE DE LA PORTE

Il est possible de changer le sens d'ouverture de la porte :

Important :

L'appareil doit toujours être débranché lorsque vous procédez au changement du sens d'ouverture.

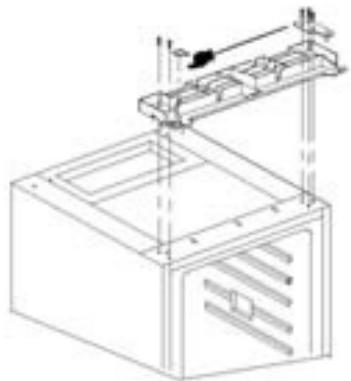

• Demontez le top de la cave à vin : enlevez les 2 cache-vis situés sur le top, retirez les 2 vis et faites glisser ce dernier vers l'avant.
• Penchez l'appareil légèrement en arrêté et calez-le dans cette position.
• Dévissez les vis de la charnière supérieure de porte et retirez le support et l'axe de cette dernière.
• Ouvrez légèrement la porte et faites-la sorting de sa charnièreasse.
• Dévissez l'axe inférieur et revissez-le du côte opposé.
  Emboitez la portedans l'axe et fermez-la.
• Revissez solidement la charnière supérieure sur le côte opposé et l'axe de la porte. Remettez le top en place.

Votre cave à vin possède 2 cavités dont la température peut être ajustée indépendamment. Ainsi vous adapterez la température de chaque cavité en fonction du type de vin que vous souhaitez y stocker (rouge, blanc, rosé, mous-seux).

• Les dimensions des bouteilles pouvant varier, elles ont une influence sur la capacité de stockage de votre apparéil. La cavité supérieure de votre cave à vin est prévue pour recevoir 22 bouteilles standard et la cavité inférieure 24.

La température ambiente jouant un grand role sur l'efficacité de l'appareil, nous vous conseil-lons de placer notre cave à vin dans une piece dont la température est comprise entre 22 et 25^ .

La température interieure change selon l'em-placement des clayettes. De même, la lumière peut faire varier la température ; voirlez donc à ne pas allumer trop souvent la lampe interieure.

Conseils :

• La température interieure recommandaee pour votre cave à vin est comprise entre 7 et 18^ .
• Les températures recommendées pour les vins selon leur type sont :

·Vin rouge : 15-18°C
-Vin blanc, sec: 10-15°C
·Vin mousseux： 7-9°C
·Vin rosé : 9-10°C

UTILISATION DU BANDEAU DE COMMANDE

Lorsque vous reglez la température pour la première fois, ou après une longue période pendant laquelle l'appareil a été débranché, une température apparaît automatiquement sur l'afficheur : 10^ est la température par défaut.

Si vous choisissez la température pour du vin rouge, un voyant s'allumera à côté de l'inscription Red (rouge). Il en sera de même pour les 2 autres types de vins prêsent sur le bandeau : White (blanc) et Sparkling (mousseux). Il n'y a pas de voyant spécifique pour le vin rosé.

You pouvez égalementCHOISIR l'unité de mesure de la température : Fahrenheit ou Celsius en appuyant sur la touche :

Enfin, vous pouvez allumer ou eteindre la luziere grace a la touche.

Cependant, la lumière s'eteint automatiquement après 2 heures.

Important :

Pour votre sécurité, l'appareil est muni d'une serrure à clé. La porte se ferme des que la clé est retiree, et ce afin d'eviter tout risque d'enfermement.

NETTO YAGE ET ENTRETIEN

Danger:

Débranche chez la cave à vin avant de procéder au nettoyage.

• Nettoyez l'intérieur à l'eau et au bicarbonate à l'aide d'une éponge ou d'une lavette, vous éviterez ainsi la formation de mauvaises odeurs.
• Nettoyez les clayettes avec une solution de détergent doux.
  Vous pouvez également utiliser cette solution pour nettoyer l'extérieur de l'appareil.
• Veillez à secher consciencieusement la partieasse de l'appareil afin d'éviter la formation de condensation.
• N'utilisez enaucun cas du dissolvant ou du détergent abrasif, carils pourraient endommager l'intérieur de voitrappeil. Ne mettez pas non plus les accessoires intérieurs au lave-vaissette.
• Il est recommandé de passer un chiffon une fois par an sur le dos de l'appareil, car s'il est sale, le rendement diminue et la consommation augmente.

REEMPLACEMENT DE L'AMPOULE

Danger:

Débranche vous cave à vin avant de procéder au changement de l'ampoule.

• Retirez les vis de fixation.
• Enlevez la grille par le bas.
• Retirez l'ampoule (B) en la dévissant.
• Placez une nouvelle ampoule de même puissance que l'ancienne, remettez la grille et fixez le tout à l'aide des vis de fixation.

COUPURE DE COURANT ET ARRET PROVISOIRE

En cas de coupure de courant de longue durée ou d'arrêt de l'appareil (vacances...), vous devez :

sortitoutlesbouteilles,
- débranchez l'appareil et nettoyez-en l'intérieur,
- laisser que la porte ouverte pour éviter la condensation et les mauvaises odeurs.

DEPLACEMENT DE L'APPAREIL

Si vous devez déplacer votre cave à vin, voirlez à suivre les instructions suivantes afin de réaliser cette opération dans lesIRMes conditions:

• videz l'appareil de toutes les bouteilles,
• fixez les accessoires intérieurs afin d'eviter toute casse,
• vissez les pieds régibles en position basse et bloquez la porte en position fermée.
• Durant le transport, veillez à ce que l'appareil reste toujours en position verticale.

PROBLEMES DE FONCTIONNEMENT

Il existe des bruits qui sont tout à fait normaux dans une cave à vin :

• Le gaz réfrigérant peut produit un bouillonnement en circulant dans les circuits.
• Le compréseur peut produit des ronronnements qui peuvent s'accertuer au démarrage.
• Le "crac" produit par les dilatations et les contractions des matériaux utilisés.

Avant de faire intervenir le ServiceAprès-Vente, vérifiez avec le tableau suivant que vous ne pouvez régler le problème yourselves :

PROBLEM	SOLUTION
L'appareil ne fonctionne pas.	Vérifiez que la fiche est bien connectée, que le fusible n'a pas fondu ou que le disjoncteur n'a pas sauté.
La température est trop haute.	Contrôlez la température et réajustez-la le cas échéant. Assurez-vous que la température ambiente corresponde bien à cette commande pour un fonctionnement optimal. Enfin, voirlez à ne pas ouvrir la porte plus souvent qu'il ne le faut.
Le comprésseur est souvent en fonctionnement.	La charge de bouteilles est peut-être trop importante : voirlez à ne pas dépasser la capacité maximum de votre cave. Assurez-vous que l'air peut circérer librement autour de l'appareil et que le joint d'étanchéité est en place. Vérifiez également les points cités en cas de température trop haute.

Si vous avez déjà réalisé les vérifications indiquées et que votre problème persiste, NE REALISZE AUCUNE REPARATION VOUS-MEME. Mettez-vous en contact avec le Service d'Assistance Technique le plus proche.
