Produkttyp	Weinkühlschrank
Marke	FAGOR
Modell	FSV-125
Gesamtkapazität	46 Standardflaschen (22 oben + 24 unten)
Temperaturzonen	2 unabhängig einstellbare Zonen
Temperaturbereich	7 °C bis 18 °C (empfohlen)
Display	Digital mit Weinartenauswahl (Rot, Weiß, Schaumwein)
Temperatureinheit	Wählbar: Celsius oder Fahrenheit
Innenbeleuchtung	Ja, mit automatischer Abschaltung nach 2 Stunden
Ablagen	Verstellbar und herausnehmbar
Schloss	Ja, mit Schlüssel
Stromversorgung	220-240 V, 50 Hz, Steckdose mit Erdung
Klimaklasse	N (16-32 °C), ST (16-38 °C), T (16-43 °C)
Installationsabstand	10 cm darüber (5 cm falls nötig), 2,5 cm an den Seiten
Reinigung innen	Warmes Wasser und Natron
Reinigung außen	Mildes, nicht scheuerndes Reinigungsmittel
Türanschlagwechsel	Möglich, vorher Netzstecker ziehen

Häufig gestellte Fragen - FSV-125 FAGOR

Wie kann man die Türöffnungsrichtung ändern?

Ziehen Sie den Netzstecker. Entfernen Sie die obere Abdeckung, schrauben Sie das obere Scharnier ab, nehmen Sie die Tür ab, schrauben Sie die untere Achse ab und schrauben Sie sie auf der gegenüberliegenden Seite wieder fest, dann montieren Sie die Tür und das obere Scharnier wieder an.

Wie hoch ist die Lagerkapazität des Weinkühlschranks FSV-125?

Die obere Kammer fasst 22 Standardflaschen und die untere Kammer 24, also insgesamt 46 Flaschen.

Wie stellt man die Temperatur jeder Zone ein?

Verwenden Sie das Bedienfeld. Drücken Sie die Tasten, um die gewünschte Zone auszuwählen und die Temperatur anzupassen. Eine Leuchte zeigt die Weinart an (Red, White, Sparkling). Die Standardtemperatur beträgt 10 °C.

Welche Temperaturen werden für jede Weinart empfohlen?

Rotwein: 15-18 °C, trockener Weißwein: 10-15 °C, Schaumwein: 7-9 °C, Roséwein: 9-10 °C.

Wie reinigt man das Innere des Weinkühlschranks?

Ziehen Sie den Netzstecker. Reinigen Sie das Innere mit warmem Wasser und Natron mit einem Schwamm. Spülen und trocknen Sie gründlich. Verwenden Sie keine Lösungsmittel oder scheuernden Reinigungsmittel.

Wie wechselt man die Innenbeleuchtung?

Ziehen Sie den Netzstecker. Entfernen Sie die Befestigungsschrauben, nehmen Sie das Gitter von unten ab, schrauben Sie die alte Glühbirne heraus und ersetzen Sie sie durch eine Glühbirne mit gleicher Leistung. Setzen Sie das Gitter wieder ein und schrauben Sie es fest.

Welche Installationsabstände werden empfohlen?

Lassen Sie einen Abstand von mindestens 10 cm zwischen der Oberseite des Geräts und dem darüber befindlichen Möbel (5 cm falls nötig) und 2,5 cm auf jeder Seite für eine gute Luftzirkulation.

Was tun bei einem längeren Stromausfall?

Nehmen Sie alle Flaschen heraus, ziehen Sie den Netzstecker, reinigen Sie das Innere und lassen Sie die Tür offen, um Kondensation und Gerüche zu vermeiden.

Das Gerät funktioniert nicht, was ist zu überprüfen?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist, ob die Sicherung durchgebrannt ist und ob der Schutzschalter ausgelöst hat. Stellen Sie außerdem sicher, dass die Umgebungstemperatur im Bereich der Klimaklasse liegt.

Wie transportiert man den Weinkühlschrank?

Leeren Sie alle Flaschen, befestigen Sie die Innenzubehörteile, schrauben Sie die Füße in die untere Position, blockieren Sie die geschlossene Tür und halten Sie das Gerät während des Transports in senkrechter Position.

BEDIENUNGSANLEITUNG FSV-125 FAGOR

• Sicherheitshinweise 34

1 / EINBAU DES GERÄTS 35

• Elektrischer Anschluss 35 Vor Anschluss des Gerätes 35 Umweltschutz 35
• Beschreibung des Gerätes 35 Ausstattung 36
• Änderung der Richtung der Türoeffnung 36

2/BENUTZUNG DES GERÄTS 37

Hinweise 37 - Nutzung der Bedienleiste 37

3/REGELMÄSSIGE PFLEGE IHRES GERÄTS 38

• Reinigung und Pflege 38 Austausch der Glühbirne 38
• Stromunterbrechung und vorläufige Abschaltung 38
• Versetzen des Geräts 38

4/BESONDERE MELDUNGEN, ZWISCHENFÄLLE 39

Probleme beim Betrieb 39 CE Normen 39

5 / KONTAKTADRESSE DES KUNDENDIENSTES 40

DE

SICHERHEITSHINWEISE

Dieses Gerät wurde für die Lagerung von Wein konzipiert. Jegliche andere Nutzung, insbesondere die Lagerung von Lebensmitteln, könnte sich als gefährlich erweisen, da die Temperatur zu hoch ist.

Das Gerät ist entsprechend den Anweisungen dieser Anleitung einzubauen; ein fehlerhafter Einbau kann das Gerät beschädigen.

Sollten beim Betrieb des Gerätes Probleme auftreten, wenden Sie sich bitte stets ausschließlich an einen autorisierten Kundendienst oder qualifizierte Kräfte.

Vor der Wartung des Gerätes die Stromzufuhr unterbrechen, bzw. aber noch nicht am Stromkabel ziehen.

Wenn dieses Gerät ein Gerät mit Schnappschloss, Feder, Schloss oder anderem Verschlussmechanismus ersetzt, denken Sie bitte daran, den Verschlussmechanismus zuvor außer Betrieb zu setzen oder, noch besser, die Tür des alten Geräts zu demontieren, um zu verhindern, dass sich jemand (spielende Kinder, Tiere, ...) im Schrank einschließt.

Das Gerät auspacken und auf eventuelle Beschädigungen überprüfen. Eventuelle Beschädigungen sind dem Verkauf innerhalb von 24 Stunden nach Lieferung zu melden. Alles Verpackungsmaterial ist wiederverwertbar (Pappe, Polyäthylen-Plastikblasenfilm, expandierfähiges Polystyrol...). Dieses Material ist außerhalb der Reichweite von Kindern aufzubewahren.

Achtung:

Der Kühlkreislauf des Gerätes enthält kühlendes Isobutan, ein weniger verunreinigendes aber entzündliches Naturgas. Bei Transport und Einbau des Gerätes sicherstellen, dass die Komponenten des Kühlkreislaufs nicht beschädigt werden. Bei Beschädigung das Gerät außerhalb der Reichweite von Flammen und Zündquellen aufbewahren und den entsprechenden Raum gut lüften.

Um optimalen Betrieb sicherzustellen, das Gerät weit von Wärmequellen entfernt aufstellen und dafür sorgen, dass freie Luftzirkulation um das Gerät möglich ist (s. Geräteinstallation).

Dieses Gerät ist nicht dafür geeignet, von Personen (und Kindern) mit körperlich, wahrnehmungsmäßig oder mental eingeschränkten Fähigkeiten oder von Menschen ohne Erfahrung oder Kenntnis benutzt zu werden, außer, wenn sie von einer für ihre Sicherheit verantwortlichen Person überwacht oder zuvor in die Gerätebenutzung eingewiesen worden sind.

Es ist darauf zu achten, dass Kinder das Gerät nicht als Spielzeug nutzen.

Wichtig:

Vor dem Einbau die Sicherheitshinweise GENAU durchlesen, um gewisse Nachteile zu meiden.

Das Gerät in einem trockenen, gut belüfteten Raum weit von Wärmequellen entfernt aufstellen. 10 cm Mindestabstand zwischen der Geräte Oberseite und einem darüber angebrachten Möbel einhalten. Wenn der Einbau dies nicht zulässt, 5 cm zwischen der Geräte Oberseite und einem anderen Küchenwandmöbel und 2,5 cm beidseits des Gerätes frei lassen.

Wenn das Gerät neben einem Kühl- oder Gefrierschrank aufgestellt wird, darauf achten, dass ein Abstand zwischen den Geräten gewahrt wird, um Kondensatbildung an der Außenseite zu vermeiden.

Die Klimaklasse Ihres Weinschrankes ist auf dem Typenschild angegeben. Sie legt den Bereich der Raumtemperatur fest, für die die Kühleinheit konzipiert ist und bei der ein einwandfreier Gerätebetrieb gewährleistet wird.

Klasse

N

ST

T

Raumtemperatur

16° bis 32°.

16° bis 38°.

16° bis 43°.

ELEKTRISCHER ANSCHLUSS

Steckdosenmerkmal: 220-240V, geerdet.

Keine Adapter oder Verlängerungskabel nutzen.

Darauf achten, dass das Kabel nicht mit dem Kompressor in Kontakt kommt.

Vermeiden, dass das Kabel unter dem Gerät eingeklemmt wird.

Die elektrische Anlage des Gerätes ist geerdet. Achten Sie zu Ihrer eigenen Sicherheit darauf, dass das Gerät mit einer Steckdose mit funktionierender Erdung verbunden wird (entsprechend den für die Sicherheit der elektrischen Anlage geltenden Normen).

Der Hersteller lehnt jegliche Verantwortung für Schäden ab, die durch mangelnde Erdung entstehen.

VOR ANSCHLUSS DES GERÄTES

• Den Geräteinnenraum mit lauwarmem Wasser und Bikarbonat reinigen. Gründlich spülen und trocknen.
• Anschließend 2 Stunden mit dem Geräteanschluss warten, bis die Kompressorschmiermittel sich stabilisiert haben.

UMWELTSCHUTZ

Weder Kühlkreislauf noch Isolierung dieses Gerätes enthalten Kühlgase, die der Ozonschicht schaden. Damit insbesondere der Kühlkreislauf an der Geräterückseite nicht beschädigt wird, das Gerät nicht mit Haushaltsabfällen oder Schrott entsorgen. Fragen Sie in Ihrer Gemeindeverwaltung nach, wie derartige Geräte zu entsorgen sind.

WIEDERVERWERTUNG

Die Verpackung des Gerätes kann wiederverwertet werden. Führen Sie es der Wiederverwertung zu und leisten Sie einen Beitrag zum Umweltschutz, indem Sie die Verpackung in den dazu bestimmten Containern Ihrer Gemeinde entsorgen.

Viele wiederverwertbare Materialien wurden in das Gerät eingebaut. Dieses Logo zeigt an, dass Altgeräte nicht mit anderen Abfällen zu mischen sind. Die vom Hersteller organisierte Wiederverwertung erfolgt unter optimalen Bedingungen und hält die europäische Richtlinie 2002/96/EG zu Abfällen aus elektrischen und elektronischen Geräten ein. Fragen Sie in der Gemeindeverwaltung oder bei Ihrem Händler nach den Ihnen am nächsten gelegenen Sammelpunkten für Altgeräte. Wir danken für Ihren Beitrag zum Umweltschutz.

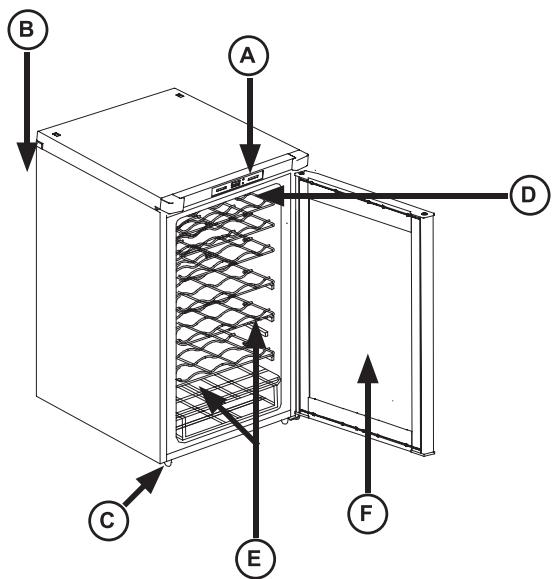

BESCHREIBUNG DES GERÄTES (modellabhängig)

A Digitalanzeige B Einstellbare Füße C Abnehmbare Traggitter D Licht

AUSSTATTUNG

Das Gerät wird mit einstellbaren und abnehmbaren Traggittern geliefert, so dass verschiedene große Flaschen gelagert werden können.

Es ist ebenfalls mit einem verschließbaren Schloss ausgestattet, das bereits Räume verschließt.

ÄNDERUNG DER TÜRÖFFNUNGSRICHTUNG

DER

RICHTUNG

DER

Die Tür kann so montiert werden, dass sie sich in die andere Richtung öffnet:

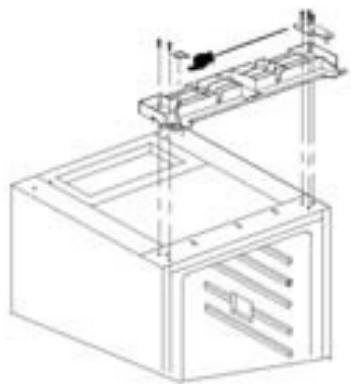

Wichtig:

Wenn die Öffnungsrichtung der Tür geändert werden soll, das Gerät vom Netz trennen.

• Das Gerät nach hinten neigen und in dieser Position verkeilen. Die beiden Schrauben lösen und das andere Scharnier abnehmen. Die untere Tür herausnehmen.
• Das mittlere Scharnier herausschrauben und die obere Tür abnehmen.
• Das obere Scharnier abnehmen und auf der gegenüberliegenden Seite montieren.

NB: Beim Wiedereinbau der Scharniere und Türen darauf achten, die zuvor entfernten Plastikunterlegscheiben wieder anzubringen.

• Gleichzeitig die Abdeckungen der Löcher an der Oberseite der beiden Türen umkehren.
• Die untere Tür in das obere Scharnier einhängen, das mittlere Scharnier unter der Tür einführen und verschrauben. Die große Tür in das mittlere Scharnier einhängen und verschrauben.
• Das untere Scharnier wieder einbauen und fest verschrauben.

Ihr Weinkeller verfügt über 2 Räume, deren Temperatur sich individuell regeln lässt. Dadurch lässt sich die Temperatur jedes Raums je nach Art des zu lagernden Weins (Rotwein, Weißwein, Rosé, Schaumwein) einstellen.

Die Flaschengröße kann variieren, dies beeinflusst die Lagerkapazität des Gerätes. Im oberen Raum des Weinkellers können 22 Standardflaschen, im unteren 24 gelagert werden.

Da die Umgebungstemperatur einen erheblichen Einfluss auf die Wirksamkeit des Gerätes hat, raten wir Ihnen, den Weinschrank in einen Raum zu stellen, dessen Temperatur zwischen 22 und 25 °C liegt.

Die Innentemperatur ändert sich mit der Lage der Gitter. Auch das Licht beeinflusst die Temperatur; daher sollte die Innenbeleuchtung nicht zu früh eingeschaltet werden.

Hinweise:

Die für jeden Raum des Weinschrankes empfohlene Innentemperatur liegt zwischen 7 und 18 °C - Je nach Art des Weins werden folgende Temperaturen empfohlen:

• Rotwein: 15-18 °C - Trockener Weißwein: 10-15 °C - Schaumwein: 7-9 °C
• Roséwein: 9-10 °C

NUTZUNG DER BEDIENLEISTE

Wenn Sie die Temperatur zum ersten Mal oder nach längerer Abschaltung des Gerätes einstellen, wird automatisch die Temperatur 10 °C angezeigt.

Wenn die Temperatur für Rotwein gewählt wird, leuchtet die Anzeige darüber mit der Bezeichnung Red (rot). Gleiches gilt für die beiden anderen Weinarten auf der Bedienleiste: White (weiß) und Sparkling (moussierend). Es gibt keine Anzeige speziell für Roséwein.

• Wenn im unteren Raum zwei Weinarten, Rot- und Weißwein, gelagert werden sollen, die Temperatur gemäß der größeren Anzahl Flaschen einstellen. Es gibt jedoch einen Temperaturunterschied zwischen dem oberen und unteren Bereich des Raumes: Legen Sie den Weißwein auf die oberen Roste und den Rotwein auf die unteren. Dabei jedoch die Einstellung "Rotwein" beibehalten.

Bei der Temperatureinheit kann zwischen Fahrenheit oder Celsius durch Druck auf die Tasten [ ] gewählt werden.

Die in die Tasten integrierte Anzeige zeigt die gewählte Einheit an.

• Schließlich kann das Licht im unteren Raum durch Betätigung der Taste ein- und ausgeschaltet werden.

Die Beleuchtung schaltet sich automatisch nach 10 Minuten aus.

Wichtig:

Sicherheitshalber ist das Gerät mit einem Schloss und Schlüssel versehen. Um zu vermeiden, dass jeder sich einschließt, verriegelt sich die Tür, wenn der Schlüssel abgezogen wird.

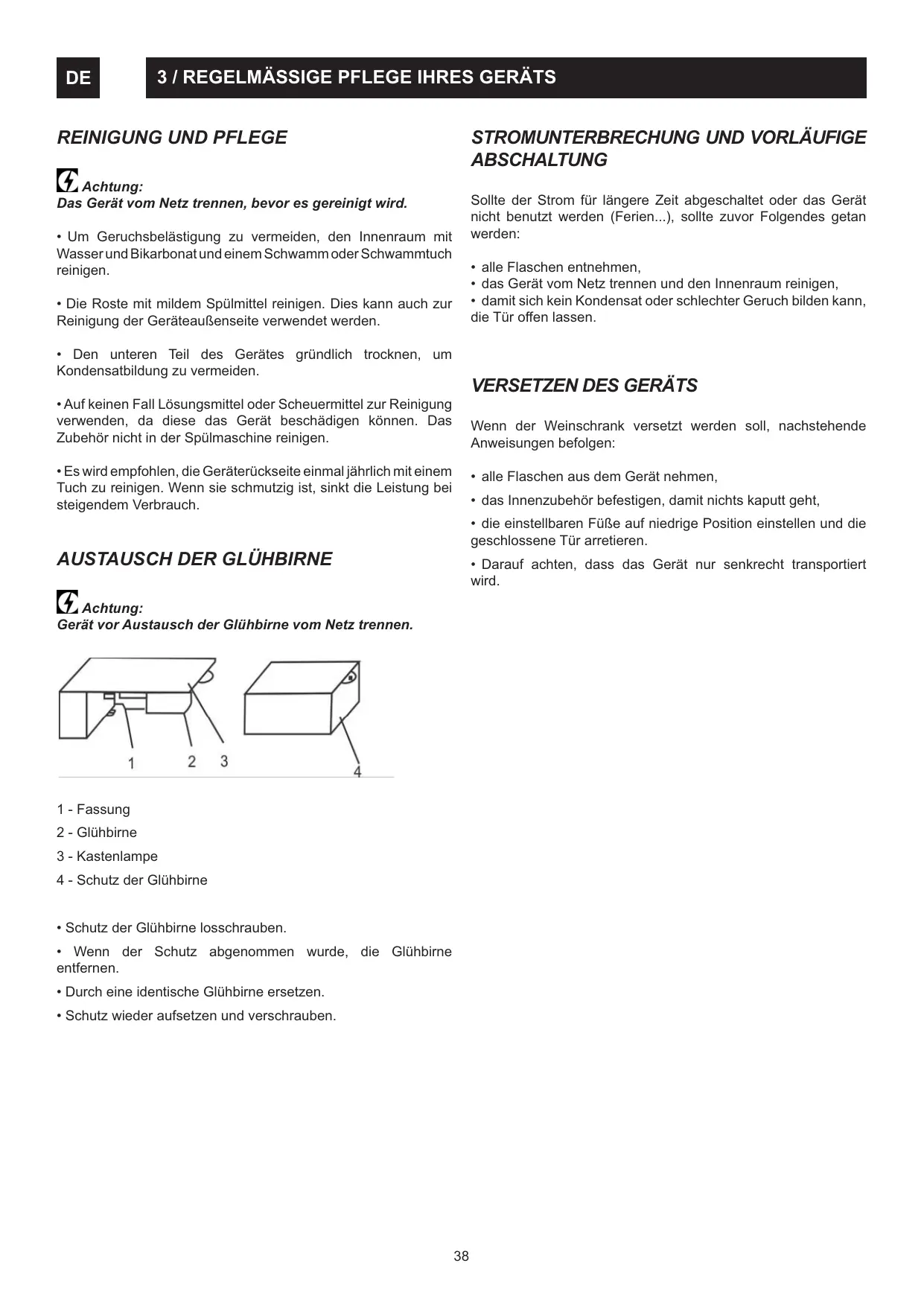

REINIGUNG UND PFLEGE

Achtung:

Das Gerät vom Netz trennen, bevor es gereinigt wird.

• Um Geruchsbelästigung zu vermeiden, den Innenraum mit Wasser und Bikarbonat und einem Schwamm oder Schwammtuch reinigen.
• Die Roste mit mildem Spülmittel reinigen. Dies kann auch zur Reinigung der Geräteaußenseite verwendet werden.
• Den unteren Teil des Gerätes gründlich trocknen, um Kondensatbildung zu vermeiden.
• Auf keinen Fall Lösungsmittel oder Scheuermittel zur Reinigung verwenden, da diese das Gerät beschädigen können. Das Zubehör nicht in der Spülmaschine reinigen.
• Es wird empfohlen, die Geräterückseite einmal jährlich mit einem Tuch zu reinigen. Wenn sie schmutzig ist, sinkt die Leistung bei steigendem Verbrauch.

AUSTAUSCH DER GLÜHBIRNE

Achtung:

Gerät vor Austausch der Glühbirne vom Netz trennen.

1 - Fassung, 2 - Glühbirne, 3 - Kastenlampe, 4 - Schutz der Glühbirne

• Schutz der Glühbirne losschrauben.
• Wenn der Schutz abgenommen wurde, die Glühbirne entfernen.
• Durch eine identische Glühbirne ersetzen.
• Schutz wieder aufsetzen und verschrauben.

STROMUNTERBRECHUNG UND VORÜBERGEHENDE ABSCHALTUNG

Sollte der Strom für längere Zeit abgeschaltet oder das Gerät nicht benutzt werden (z.B. im Urlaub), sollte zuvor Folgendes getan werden:

• alle Flaschen entnehmen,
• das Gerät vom Netz trennen und den Innenraum reinigen,
• damit sich kein Kondensat oder schlechter Geruch bilden kann, die Tür offen halten.

VERSETZEN DES GERÄTS

Wenn der Weinschrank versetzt werden soll, folgende Anweisungen befolgen:

• alle Flaschen aus dem Gerät nehmen,
• das Innenzubehör befestigen, damit nichts kaputt geht,
• die einstellbaren Füße auf niedrige Position einstellen und die geschlossene Tür arretieren.
• Darauf achten, dass das Gerät nur senkrecht transportiert wird.

PROBLEM BEIM BETRIEB

Manche Geräusche eines Weinschrankes sind ganz normal:

• Das Kühlmittel kann im Kreislauf sprudelnde Geräusche erzeugen.
• Der Kompressor kann schnurrende Geräusche von sich geben, die bei Anlaufen stärker sind.
• Es kann zu "knackenden" Geräuschen kommen, wenn sich das Material weitet oder zusammenzieht.

Bevor der Kundendienst benachrichtigt wird, anhand nachstehender Tabelle prüfen, ob das Problem sich nicht lösen lässt:

PROBLEM	LösUNG
Das Gerät Funktioniert nicht.	Prüfen, dass der Stecker eingeführt und die Sicherung nicht durchgebrannt ist oder sich abgeschaltet hat.
Temperatur zu hoch.	Temperatur prüfen und ggf. neu einstellen.Sicher stellen, dass die Raumtemperatur der für optimalen Betrieb empfohlenen Temperatur entspricht.Tür nicht:häufiger öffnen, als erforderlich.
Der Kompressor lauft:häufig.	Eventuell sind zu viele Flaschen im Weinschrank: darauf auf achten,dass die maximale Schrankkapazität nicht übersritten wird.Sicher stellen, dass die Luft frei um das Gerät zirkulieren kannund, dass die Dichtungen korrekt angebracht sind.Auch die Punkte prüfen, die für den Fall zu hoher Temperaturen angegeben sind.

Wenn das Problem nach diesen Überprüfungen weiterhin besteht, KEINE REPARATUR SELBST VORNEHMEN. Wenden Sie sich an den nächstgelegenen Kundendienst.

CE

DIESES GERÄT ENTSPRICHT DEN EWG-RICHTLINIEN

Eventuelle Reparaturarbeiten an dem Gerät müssen von qualifiziertem Fachpersonal des Handlers vorgenommen werden. Bei Benachrichtigung des Kundendienstes die vollständigen Geräteangaben (Modell, Typ und Seriennummer) mitteilen: Diese Angaben sind dem Typenschild zu entnehmen.

ORIGINAL ERSATZTEILE

Bei Reparaturarbeiten darum bitten, dass ausschließlich zertifizierte Original-Ersatzteile verwendet werden.
