Type product	Wijnkast
Merk	FAGOR
Model	FSV-125
Totale capaciteit	46 standaard flessen (22 boven + 24 onder)
Temperatuur zones	2 onafhankelijke instelbare zones
Temperatuurbereik	7 °C tot 18 °C (aanbevolen)
Display	Digitaal met selectie van wijntype (Rood, Wit, Mousserend)
Temperatuureenheid	Selecteerbaar: Celsius of Fahrenheit
Binnenverlichting	Ja, met automatische uitschakeling na 2 uur
Legplanken	Verstelbaar en verwijderbaar
Slot	Ja, met sleutel
Voeding	220-240 V, 50 Hz, geaard stopcontact
Klimaatklasse	N (16-32 °C), ST (16-38 °C), T (16-43 °C)
Installatieafstand	10 cm boven (5 cm indien nodig), 2,5 cm aan de zijkanten
Binnen reinigen	Lauwwarm water en zuiveringszout
Buiten reinigen	Mild niet-schurend schoonmaakmiddel
Deur omkeerbaar	Mogelijk, eerst stekker uittrekken

Veelgestelde vragen - FSV-125 FAGOR

Hoe kan ik de openingsrichting van de deur omkeren?

Haal de stekker uit het apparaat. Verwijder de bovenkant, schroef het bovenste scharnier los, verwijder de deur, schroef de onderste as los en schroef deze aan de andere kant vast, monteer vervolgens de deur en het bovenste scharnier weer.

Wat is de opslagcapaciteit van de wijnkast FSV-125?

Het bovenste compartiment kan 22 standaard flessen bevatten en het onderste compartiment 24, dus in totaal 46 flessen.

Hoe stel ik de temperatuur van elke zone in?

Gebruik het bedieningspaneel. Druk op de toetsen om de gewenste zone te selecteren en pas de temperatuur aan. Er gaat een lampje branden voor het wijntype (Red, White, Sparkling). De standaardtemperatuur is 10 °C.

Wat zijn de aanbevolen temperaturen voor elk wijntype?

Rode wijn: 15-18 °C, droge witte wijn: 10-15 °C, mousserende wijn: 7-9 °C, roséwijn: 9-10 °C.

Hoe reinig ik de binnenkant van de wijnkast?

Haal de stekker uit het apparaat. Reinig de binnenkant met lauwwarm water met zuiveringszout en een spons. Spoel en droog grondig. Gebruik geen oplosmiddel of schurend schoonmaakmiddel.

Hoe vervang ik de binnenlamp?

Haal de stekker uit het apparaat. Verwijder de bevestigingsschroeven, verwijder het rooster aan de onderkant, schroef de oude lamp los en vervang deze door een lamp met hetzelfde vermogen. Plaats het rooster terug en draai de schroeven vast.

Wat zijn de aanbevolen installatieafstanden?

Laat een ruimte van minimaal 10 cm tussen de bovenkant van het apparaat en de kast erboven (5 cm indien nodig), en 2,5 cm aan elke kant voor een goede luchtcirculatie.

Wat te doen bij een langdurige stroomuitval?

Haal alle flessen eruit, haal de stekker uit het apparaat, reinig de binnenkant en laat de deur open staan om condensatie en slechte geuren te voorkomen.

Het apparaat werkt niet, wat moet ik controleren?

Controleer of de stekker goed is aangesloten, of de zekering niet is doorgebrand en of de stroomonderbreker niet is uitgeschakeld. Zorg er ook voor dat de omgevingstemperatuur binnen het bereik van de klimaatklasse valt.

Hoe verplaats ik de wijnkast?

Leeg alle flessen, bevestig de binnenaccessoires, draai de voeten in de laagste stand, vergrendel de deur gesloten en houd het apparaat tijdens het transport in verticale positie.

GEBRUIKSAANWIJZING FSV-125 FAGOR

Veiligheidsvoorschriften 42

1 / INSTALLATIE VAN HET APPARAAT 43

Elektrische aansluiting 43 · Alvorens het apparaat aan te sluiten 43 · Bescherming van het milieu 43 · Beschrijving van het apparaat 44 · Omkering van de openingsrichting van de deuren 44

2 / GEBRUIK VAN HET APPARAAT 45

• Tips 45
• Gebruik van het bedieningspaneel 45

3 / NORMAAL ONDERHOUD VAN HET APPARAAT 46

Reinigen en onderhoud 46 · Vervangen van de gloeilampen 46 · Stroomonderbreking en tijdelijke stilstand 46 · Verplaatsen van het apparaat 46

4 / BIJZONDERE MELDINGEN, INCIDENTEN 47

• Storingen 47 · CE Normen 47

NL

VEILIGHEIDSVOORSCHRIFTEN

Dit apparaat is ontworpen voor het bewaren van wijn. Ieder ander gebruik en met name het bewaren van voedingsmiddelen kan gevaarlijk zijn, gezien het feit dat de temperatuur niet laag genoeg is.

De installatie moet tot stand worden gebracht volgens de instructies gegeven in deze handleiding; een onjuiste installatie kan schade aan het apparaat berokkenen.

In het geval er een storing optreedt aan het apparaat, moet u altijd alleen contact opnemen met een erkende servicedienst of vakmannen.

Alvorens tot onderhoudswerkzaamheden over te gaan, moet u eerst de stekker uit de contactdoos halen. Trek niet aan het snoer, maar trek de stekker zelf uit het stopcontact.

Indien dit apparaat een ander apparaat vervangt met een palvergrendeling, veersluiting, slot of iets dergelijks, vergeet dan niet het sluitsysteem onklaar te maken of, beter nog, de deur van het oude apparaat te demonteren om te voorkomen dat iemand zich erin opsluit (spelende kinderen, dieren enz.).

Pak het apparaat uit en controleer of het niet beschadigd is. Mocht dit het geval zijn, dan moet u de beschadigingen aan de verkoper melden binnen 24 uur na de levering. Het verpakkingsmateriaal kan volledig gerecycled worden (karton, PE-plastic, EPS). Houd deze materialen buiten het bereik van kinderen en huisdieren.

Het koelsysteem van het apparaat bevat koel-isobutaan, een natuurlijk gas dat niet schadelijk is voor het milieu, maar wel brandbaar is.

Tijdens het vervoer en het installeren van het apparaat moet u ervoor zorgen dat de componenten van het koelsysteem niet beschadigd raken. In geval van beschadiging moet u het apparaat uit de buurt van vlammen en ontstekingsbronnen houden en de ruimte waar het staat goed luchten.

Om een optimale werking van het apparaat te verzekeren, moet u het ver uit de buurt van warmtebronnen plaatsen en ervoor zorgen dat de lucht er goed omheen kan stromen (zie hoofdstuk installatie van het apparaat).

Voordat u het apparaat gaat installeren, de veiligheidsvoorschriften aandachtig lezen om bepaalde problemen te voorkomen.

Het apparaat moet geïnstalleerd worden in een droge en goed geventileerde ruimte, ver van warmtebronnen. Houd een minimale afstand van 2,5 cm aan tussen de bovenkant van het apparaat en een eventueel kastje erboven.

Als u uw apparaat wenst te plaatsen naast een koelkast of een vrieskast, moet u een afstand van 5 cm aan beide zijden aanhouden om condensvorming op de buitenkant van het apparaat te voorkomen.

De klimaatklasse van het apparaat staat vermeld op het typeplaatje. Deze klasse bepaalt de reeks van omgevingstemperaturen waarvoor de koelunit is ontworpen met het oog op een goede werking van het apparaat.

Klasse

N

ST

T

Omgevingstemperatuur

16° tot 32°

16° tot 38°

16° tot 43°

Kenmerken van de stekker: 220-240V met randaarde.

Vermijd het gebruik van adapters of verlengsnoeren.

Zorg ervoor dat de kabel niet in contact kan komen met de compressor.

Zorg ervoor dat de kabel niet onder het apparaat wordt gevoerd.

De elektrische installatie van het apparaat is voorzien van een randaarde. Om veiligheidsredenen moet u het apparaat aansluiten op een geaard stopcontact (conform de geldende veiligheidsnormen voor elektrische installaties).

De fabrikant wijst elke aansprakelijkheid af voor schade veroorzaakt doordat het apparaat niet op de aarde is aangesloten.

VOORDAT U HET APPARAAT AANSLUIT

• Maak de binnenkant van de wijnkast schoon met lauw water en zuiveringszout. Spoel en droog zorgvuldig.
• Wacht 2 uur voordat u het apparaat inschakelt, zodat de smeermiddelen van de motorcompressor naar de juiste plaats kunnen vloeien.

BESCHERMING VAN HET MILIEU

Het koelsysteem en het isolatiemateriaal van dit apparaat bevatten geen koelgassen die schadelijk zijn voor de ozonlaag. Het apparaat mag niet worden afgevoerd met het huisvuil of op de schroothoop om beschadiging van het koelsysteem te voorkomen, met name aan de achterzijde van het apparaat. Neem contact op met uw gemeente om te weten te komen op welke manier u dit soort apparaten kunt afvoeren.

De materialen die voor dit apparaat zijn gebruikt en met dit symbool zijn geïdentificeerd, zijn recyclebaar.

Het apparaat wordt geleverd met 8 verstelbare en uitneembare rekjes om flessen van verschillende maat of inhoud te kunnen opbergen.

Het apparaat is voorzien van een slot met sleutel.

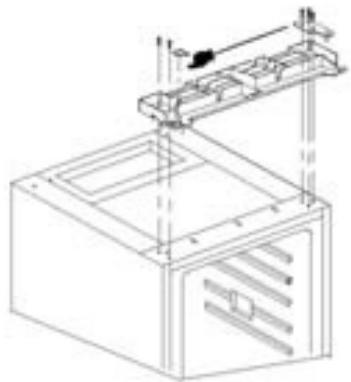

OMKEREN VAN DE OPENINGSRICHTING VAN DE DEUR

Het is mogelijk de openingsrichting van de deur te wijzigen (links in plaats van rechts):

! Haal altijd eerst de stekker uit het stopcontact voordat u begint met het omkeren van de openingsrichting van de deur.

• De bovenplaat van de koelkast afhalen, de 2 schroefafdekplaatjes op de plaat verwijderen, de 2 schroeven eruit halen en de plaat naar voren laten glijden.
• Het apparaat naar achteren hellen en in deze stand stutten.
• De schroef van de bovenste scharnier losdraaien en de steun en de draaipen van deze scharnier eruit halen.
• De deur iets open zetten en van de onderste scharnier afhalen.
• De onderste draaipen losdraaien en weer vastdraaien aan de andere kant. De deur op de draaipen zetten en sluiten.
• De bovenste scharnier stevig aan de andere kant vastdraaien en op de deur. De bovenplaat weer op zijn plaats aanbrengen (punt 1 in omgekeerde volgorde uitvoeren).

De omgevingstemperatuur is heel belangrijk voor de goede werking van het apparaat. Wij raden u dan ook aan de wijnkast in een vertrek te plaatsen waar de temperatuur tussen de 22 en 25°C ligt.

De temperatuur in de wijnkast varieert hier gelang de plaats van de rekjes. Het lampje kan ook de temperatuur beïnvloeden: u moet ervoor zorgen dat het lampje in de kast niet te lang blijft branden.

Tips:

• De aanbevolen temperatuur in de wijnkast ligt tussen 7 en 18°C.
• De aanbevolen temperatuur voor de wijn, afhankelijk van het soort, is als volgt:
• Rode wijn: 15-18°C - Witte wijn, droog: 10-15°C - Schuimwijn: 7-9°C - Rosé wijn: 9-10°C

Als u de temperatuur voor de eerste keer instelt of als de kast een lange tijd niet is gebruikt, zal er automatisch een temperatuur op de display verschijnen: 10°C is de temperatuur bij verstek.

Indien u de kast op rode wijn hebt ingesteld, gaat een controlelampje branden naast de vermelding « Red » (rood). Hetzelfde gebeurt bij de 2 andere soorten wijn vermeld op het paneel: White (wit) en Sparkling (schuimwijn). Er is geen specifiek controlelampje voor Rosé wijn.

U kunt ook de temperatuur omschakelen van Fahrenheit naar Celsius of omgekeerd door te drukken op de toets.

En tenslotte kunt u het lampje aan- en uitzetten met de toets.

Het lampje gaat automatisch uit na 2 minuten.

Veiligheidshalve is het apparaat voorzien van een slot met sleutel. De deur gaat dicht zodra de sleutel er wordt uitgehaald om te voorkomen dat iemand zich erin kan opsluiten.

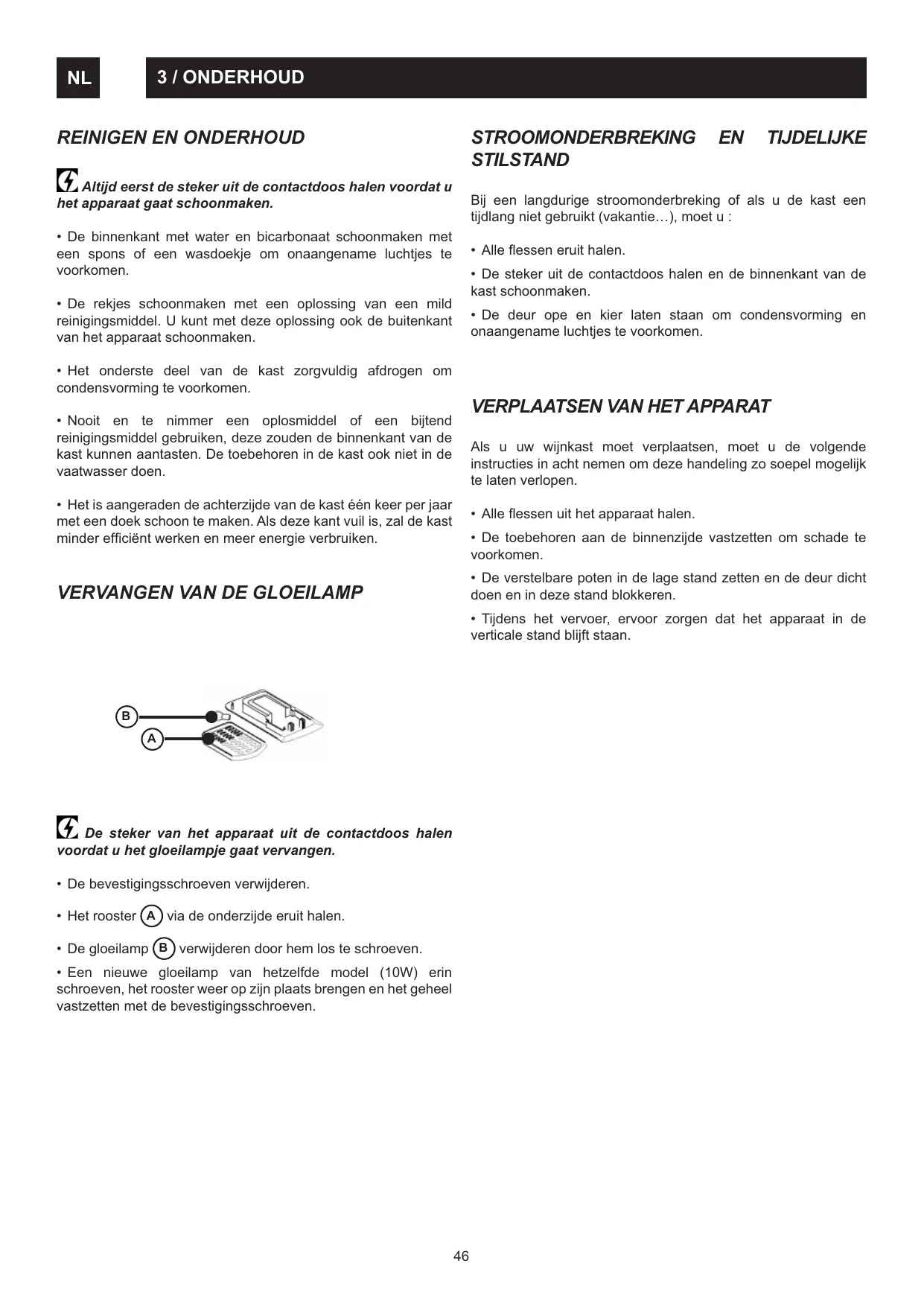

REINIGEN EN ONDERHOUD

Altijd eerst de stekker uit de contactdoos halen voordat u het apparaat gaat schoonmaken.

• De binnenkant met water en bicarbonaat schoonmaken met een spons of een wasdoekje om onaangename luchtjes te voorkomen.
• De rekjes schoonmaken met een oplossing van een mild reinigingsmiddel. U kunt met deze oplossing ook de buitenkant van het apparaat schoonmaken.
• Het onderste deel van de kast zorgvuldig afdrogen om condensvorming te voorkomen.
• Nooit en te nimmer een oplosmiddel of een bijtend reinigingsmiddel gebruiken, deze zouden de binnenkant van de kast kunnen aantasten. De toebehoren in de kast ook niet in de vaatwasser doen.
• Het is aangeraden de achterzijde van de kast een keer per jaar met een doek schoon te maken. Als deze kant vuil is, zal de kast minder efficiënt werken en meer energie verbruiken.

VERVANGEN VAN DE GLOEILAMP

De stekker van het apparaat uit de contactdoos halen voordat u het gloeilampje gaat vervangen.

• De bevestigingsschroeven verwijderen.
• Het rooster (A) via de onderzijde eruit halen.
• De gloeilamp (B) verwijderen door hem los te schroeven.
• Een nieuwe gloeilamp van hetzelfde model (10W) erin schroeven, het rooster weer op zijn plaats brengen en het geheel vastzetten met de bevestigingsschroeven.

STROOMONDERBREKING EN TIJDELIJKE STILSTAND

Bij een langdurige stroomonderbreking of als u de kast een tijdlang niet gebruikt (vakantie...), moet u:

• Alle flessen eruit halen.
• De stekker uit de contactdoos halen en de binnenkant van de kast schoonmaken.
• De deur open en kier laten staan om condensvorming en onaangename luchtjes te voorkomen.

VERPLAATSEN VAN HET APPARAAT

Als u uw wijnkast moet verplaatsen, moet u de volgende instructies in acht nemen om deze handling zo soepel mogelijk te laten verlopen.

• Alle flessen uit het apparaat halen.
• De toebehoren aan de binnenzijde vastzetten om schade te voorkomen.
• De verstelbare poten in de lage stand zetten en de deur dicht doen en in deze stand blokkeren.
• Tijdens het vervoer, ervoor zorgen dat het apparaat in de verticale stand blijft staan.

STORINGEN

Alvorens een beroep te doen op de Servicedienst, kunt u aan de hand van de hieronder staande tabel nagaan of u zelf het probleem kunt oplossen.

PROBLEEM	OPLOSSING
Het apparaat werkkt nicht.	Controller of de steker wel in de contactdoos is gestoken, of de zekering Niet is doorgebrand of of de hoofdschakelaar Niet is doorgeslagen.
De temperatuur is te hoog.	De temperatuur controlleren en zonodig bijstellen. Nagaan of de omgevingstemperatuur overeenkomt met de aanbevolen temperatuur tov een optimale werking. En tenslotte de deur Niet te vaak open doen.
De afdichting blijft nicht op+zijnplaats zitten.	De afdichting is misschien vuil : hem wassen evenals de groef waarin hij要去 worden aangebracht met lauw zeepwater. Zorgvuldig afdrogen en de afdichting wee in de groef op+zijnplaats brengen. Als dit Niet voldoende is en hij nog steeds van+zijnplaats af schiet,要去 hij worden verrangen..
De compressor slaat vaak aan.	Er zitten misschien teveel flessen in de kast : u mag de maximale capaciteit van de wijnkast Niet te boven gaan. Controlleren of de lucht vrijelijk om het apparaat kan stromen en of de afdichting� behoren op+zijnplaats zit. Controller eveneens de punten vermeld bij een te hove temperatuur.

Als u de hierboven vermelde punten hebt gecontroleerd en de storing niet is verdwenen, MAG U NIET ZELF GAAN REPAREREN. Neem contact op met de dichtstbijzijnde Technische Servicedienst.
