WS9192EM - Hotte Atag - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Atag
Modèle	WS9192EM
Dimensions (L x P x H)	90 x 50 x 60 cm (approx.)
Poids	15 kg (approx.)
Alimentation	220-240 V, 50 Hz
Puissance absorbée maximale	250 W
Classe énergétique	A+ (selon réglementation UE)
Débit d'air maximal	650 m³/h
Niveau sonore maximal	65 dB
Type de filtre	Filtre à graisse métallique (lavable) + filtre à charbon optionnel
Éclairage	LED, 2 x 3 W
Nombre de vitesses	3 vitesses + fonction boost
Commandes	Écran tactile ou boutons (selon version)
Entretien et nettoyage	Filtres à graisse lavables au lave-vaisselle ; filtre à charbon à remplacer tous les 3-6 mois
Sécurité	Arrêt automatique de sécurité (si surchauffe)
Pièces détachées et réparabilité	Disponibles auprès du service après-vente Atag ; indice de réparabilité: 8.2/10
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - WS9192EM Atag

Comment installer la hotte WS9192EM ?

L'installation doit être effectuée par un professionnel qualifié. Assurez-vous que le conduit d'évacuation est correctement raccordé et que la hotte est fixée solidement au mur. Respectez les distances minimales par rapport à la plaque de cuisson (généralement 65 cm pour une cuisson électrique, 75 cm pour gaz).

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle ou à la main avec une éponge et du détergent. Laissez-les sécher complètement avant de les remettre. Pour un lavage en lave-vaisselle, utilisez un programme à 55°C maximum.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 à 6 mois selon l'utilisation. Il n'est pas lavable. Un indicateur de saturation peut s'allumer sur certains modèles.

La hotte fait beaucoup de bruit, est-ce normal ?

Le niveau sonore maximal est de 65 dB en vitesse boost. En vitesse 1, il est d'environ 40 dB. Si le bruit est anormal, vérifiez que les filtres sont propres et que rien n'obstrue le conduit.

Comment utiliser la fonction boost ?

Appuyez sur le bouton boost (souvent un symbole de turbine) pour activer la puissance maximale pendant 5 minutes. La hotte revient automatiquement à la vitesse précédente après ce délai.

Puis-je utiliser la hotte sans conduit d'évacuation ?

Oui, en mode recyclage. Vous devez installer un filtre à charbon. L'air est filtré puis renvoyé dans la pièce. Ce mode est moins efficace que l'évacuation extérieure.

Comment remplacer l'éclairage LED ?

Les LED sont intégrées et doivent être remplacées par un technicien agréé. Contactez le service après-vente Atag si une ampoule ne fonctionne plus.

Que faire si les boutons ne répondent pas ?

Débranchez la hotte pendant 1 minute puis rebranchez-la. Si le problème persiste, vérifiez que l'écran tactile n'est pas sale. Nettoyez avec un chiffon doux. Si rien ne fonctionne, appelez le SAV.

Quelle est la consommation électrique en veille ?

La consommation en veille est inférieure à 0,5 W, conforme aux normes européennes.

Où trouver les pièces de rechange pour cette hotte ?

Les pièces détachées sont disponibles sur le site officiel Atag ou auprès de revendeurs agréés. Utilisez la référence WS9192EM pour identifier les pièces compatibles.

MODE D'EMPLOI WS9192EM Atag

notice d'utilisation hotte cheminée

Votre hotte cheminée

	Description				4
	Introduction				4
Sécurité
	Recommendations				5
	Système	d’évacuation
Utilisation
	Commande				7
Entretien
	Nettoyage				9
	Elimination	des	filtres
	Remplacement des filtres à charbon		10
	Changement	d’ampoules			10
Installation
	Généralités				11
	Connexion	électrique
	Montage de la hotte cheminée	13
Annexe
	Mise au rebut de l’appareil et de l’emballage			14

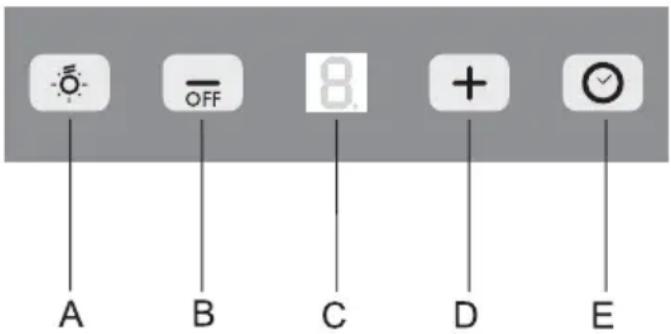

Description

A Éclairage
B Arrêt
C Affichage du choix de vitesse et de nettoyage
D Mise en marche du ventilateur / augmentation de la vitesse
E Minuterie

Introduction

Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des renseignements précieux sur le plan de la sécurité.

Conservez le mode d'emploi et les directives d'installation. Ainsi, un éventuel prochain usager de l'appareil pourra en profiter.

Attention!

Faites brancher l'appareil par un installateur agréé (voir chapitre "Installation"). Ne branchez pas l'appareil sur le réseau avant que l'installation ne soit complètement terminée.

• Raccordez l'appareil conformément aux prescriptions d'installation locales.
• Les bords de l'appareil pouvant être coupants, nous vous conseillons de porter des gants de travail durant le montage de la hotte aspirante.
• L'appareil a été fabriqué conformément aux standards de sécurité les plus récents. Nous vous conseillons, cependant, d'éviter que les personnes souffrant de troubles psychiques ou moteurs, de retard mental ou étant mentalement handicapées n'utilisent l'appareil en l'absence d'une personne compétente. Ceci vaut également pour les enfants.
• N'utilisez jamais la hotte aspirante lorsque le filtre n'est pas (correctement) monté !
• Ne vous appuyez pas sur la hotte aspirante.
• La hotte ne doit jamais être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
• Veillez à ce que l'aspiration soit suffisante lorsque la hotte aspirante est utilisée en même temps que la plaque de cuisson.
• L'évacuation ne peut pas être raccordée à un conduit de fumée, également, utilisé pour d'autres appareils de chauffage.
• Ne flambez jamais de plats sous la hotte aspirante et nettoyez les filtres à temps.
• La préparation d'aliments frits doit se faire sous surveillance constante pour éviter que le graisse surchauffée ne s'enflamme.
• La hotte aspirante doit être régulièrement nettoyée (au moins 1x par mois) à l'intérieur comme à l'extérieur. Le non-nettoyage, un nettoyage insuffisant ou le non-remplacement des filtres peuvent entraîner un risque d'incendie.

Attention!

• Débrancher la fiche de la prise de courant lors du remplacement des ampoules ! Utilisez, uniquement, des ampoules identiques à celles d'origine et ayant le même voltage. Utilisez, uniquement, la hotte aspirante, lorsque les ampoules sont montées, pour réduire tout risque de choc électrique.
• Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson.
• Les filtres chauffent lors de l'utilisation. Après avoir cuisiné, il convient d'attendre au moins 30 minutes avant de procéder au nettoyage.
• Le courant doit être coupé lors d'une réparation ou d'un nettoyage. Débrancher la fiche de la prise de courant ou mettez le disjoncteur en position d'interruption de courant.
• La graisse et l'huile s'enflamment en cas de surchauffe. Restez vigilant lorsque vous cuisine.
• La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Système d'évacuation

En fonction du modèle, la hotte aspirante peut être raccordée de deux manières :

1. Version canal d'évacuation. Les vapeurs de cuisson aspirées et filtrées sont évacuées vers l'extérieur via la partie de la hotte. C'est la meilleure manière !
2. Version recyclage. Les particules de graisse et les odeurs contenues dans les vapeurs de cuisson sont filtrées. L'air aspiré n'est pas évacué, mais renvoyé dans la cuisine. Il convient de placer un filtre à charbon actif dans la hotte.

Attention ! Le filtre à charbon actif doit être commandé séparément.

Allumer et éteindre la hotte

Appuyez sur la touche B (OFF).

La hotte se met en marche à la première vitesse.

Appuyez pendant au moins deux secondes sur la touche B (OFF). La hotte s'éteint.

Allumer et éteindre l'éclairage

Appuyez sur la touche d'éclairage A.

L'éclairage s'allume.

Appuyez à nouveau sur la touche A.

L'éclairage s'éteint.

Réglage de la vitesse

Appuyez sur la touche C.

La hotte passe à la vitesse supérieure. Après la troisième vitesse, la hotte passe en position intensive.

Minuterie

Appuyez sur la touche D.

La minuterie s'enclenche. La hotte reste allumée pendant 15 minutes à la vitesse désirée. Ensuite, la hotte s'éteint.

Appuyez à nouveau sur la touche D.

La minuterie est désactivée.

Attention : la minuterie ne fonctionne pas en position intensive !

Commande

Fonction « Clean air »

Lorsque la hotte est éteinte, appuyez sur la touche D pendant 2 secondes.

La fonction « Clean air » s'active.

Toutes les heures, la hotte s'allume pendant 10 minutes. A l'écran, cette fonction est symbolisée par 2 traits courbes.

Après 10 minutes, la hotte s'éteint et la lettre « C » apparaît à l'écran.

Remplacement des filtres

Dès que la lettre « F » apparaît à l'écran, en alternance avec la vitesse sélectionnée, vous devez nettoyer les filtres anti-graisse.

Dès que la lettre « A » apparaît à l'écran, en alternance avec la vitesse sélectionnée, vous devez remplacer les filtres à charbon.

Réinitialisez les commandes à chaque remplacement ou nettoyage des filtres.

Appuyez sur la touche d'éclairage A pendant 5 secondes.

Les lettres « F » ou « A » disparaissent alors de l'écran.

Nettoyage

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser d'alcool!

Attention! Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Hotte

Vous pouvez nettoyer la hotte à l'eau savonneuse et une serviette douce, puis rincer à l'eau claire. Ne pas utiliser de produits d'entretien abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour qu'elle conserve sa beauté.

Hottes à cheminée en acier inoxydable

Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des produits abrasifs. Frotter la cheminée en acier inoxydable avec un nettoyant pour acier inoxydable.

Filtres métalliques

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle pour permettre à l'eau de s'écouler. Les produits d'entretien donnent aux filtres en aluminium une couleur terne. Cela est tout à fait normal.

Filtres anti-graisse

Retirer les filtres anti-graisse

Coupez le courant ! Retirez la fiche ou éteignez le disjoncteur de votre tableau électrique. Tirez le filtre anti-graisse vers vous et faites-le basculer vers le bas.

Remplacer le filtre à charbon

Utilisez un filtre à charbon si la hotte n'est pas connectée à un conduit d'évacuation.

1. Retirez les filtres anti-graisse.
2. Placez les filtres à charbon.
3. Placez les filtres anti-graisse.

Important :

• La saturation du filtre dépend de l'utilisation de la hotte, de la manière dont vous cuisinez et de la fréquence de nettoyage des filtres anti-graisse.
• Le filtre à charbon doit être remplacé au moins tous les quatre mois.
• Les filtres à charbon ne sont pas lavables et ne peuvent être réutilisés. Le charbon saturé n'est pas écologique : remplacez le filtre de façon régulière.

Remplacer une ampoule (WS9111EM/WS9111EX/WS9192EM)

• Retirez le couvercle de l'éclairage.
• Remplacez l'ampoule halogène par une ampoule de 20W maximum.
• Replacez le couvercle.

Remplacer une ampoule (WS6011IM/WS9011IM/WS1211IM)

• Enfoncez légèrement la petite lucarne au niveau de la partie avant (B), elle s'ouvrira alors légèrement en basculant.
• Basculez la petite lucarne pour l'ouvrir complètement et posez une nouvelle ampoule halogène de 20 W (A). Remarque : ne touchez pas la partie en verre de l'ampoule avec vos doigts.
• Enfoncez de nouveau délicatement la petite lucarne pour la fermer.

Généralités

Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conformément aux directives Européens.

Important:

• La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d'au moins 65 cm. Sur les taques de cuisson électriques, céramique ou à induction, cette distance doit être d'au moins 55 cm.
• Si la hotte est raccordée à un conduit d'évacuation existant, aucun autre appareil électroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poêle).
• Ne pas oublier les règlements locaux en vigueur concernant l'aération des appareils à gaz.
• Un conduit d'évacuation court et un nombre limité de coudes assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez vous qu'il ne passe pas de conduites à l'endroit choisi.
• Le tuyau de connexion a un diamètre de 120 ou de 150 mm. Il est conseillé d'utiliser aussi ces diamètres pour le tube de connexion.
• Le matériel d'installation livré avec la hotte en question, est approprié pour des murs en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.

Raccordement

Raccordement électrique

Cet appareil est de classe 2 (double isolation). Le câble d'alimentation ne doit par conséquent pas être branché à une prise de terre.

Vérifiez que la tension mentionnée sur la plaque signalétique correspond à la tension de votre habitation.

Le raccordement au réseau électrique doit être réalisé comme suit :

Cette hotte est munie d'un connecteur. Placez la hotte de manière à pouvoir atteindre le connecteur. Placez la prise de courant de préférence hors de vue, derrière la gaine décorative.

Attention : Dans le cas d'un branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

max 70 cm

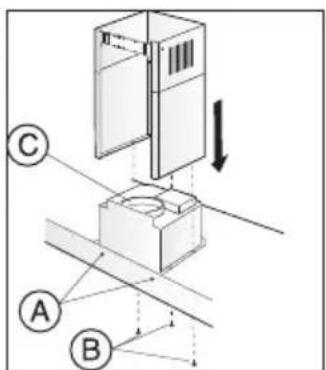

- Vissez la hotte au mur à l'aide des chevilles et des vis (A). Reportez-vous aux dimensions.

- Commencez par déterminer la largeur des fixations par rapport à la largeur de la gaine supérieure. Vissez ensuite les fixations au mur à l'aide des chevilles et des vis (B). Tenez compte de la distance entre la fixation et le plafond (reportez-vous aux dimensions).

- Placez le conduit d'évacuation sur la bride (C) puis sur le raccord de la grille d'évacuation. - Insérez la fiche dans la prise murale.

- Dans le cas d'un moteur externe, celui-ci doit être branché au boîtier de raccordement ci-contre. - Branchez le moteur au boîtier de raccordement selon le schéma. - Placez la gaine supérieure dans la gaine inférieure. - Fixez la gaine inférieure à la hotte à l'aide des vis (B). - Rabattez la gaine supérieure sur la fixation et fixez-la à l'aide des vis (A).

Mise au rebut

Mise au rebut de l'appareil et de l'emballage

Des matériaux solides ont été utilisés pour fabriquer cet appareil.

Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Pour l'emballage, il peut être fait usage :

• de carton ;
  • de film polyéthylène (PE) ;
• de polystyrène exempt de CFC (mousse dure PS).

Ces matériaux doivent être mis au rebut de manière responsable et conforme aux dispositions gouvernementales.

Pour rappeler l'obligation de traiter séparément les appareils électroménagers, a été apposé sur le produit un symbole représentant un conteneur à ordures barré d'une croix. Cela signifie qu'à l'issue de sa durée de vie, l'appareil ne peut être mis au rebut avec les déchets ménagers classiques. L'appareil doit être déposé dans un centre de collecte sélective de déchets prévu par l'administration communale ou dans un point de vente fournissant ce service.

Le traitement séparé d'un appareil électroménager permet d'éviter, pour l'environne ment et la santé, les retombées négatives qui pourraient découler d'un traitement incorrect et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.

CE

Déclaration de conformité

Nous déclarons que nos produits répondent aux directives européennes applicables, décisions et règlements et les exigences énumérées dans les normes de référence.
