WS9192EM - Afzuigkap Atag - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap
Merk	Atag
Model	WS9192EM
Afmetingen (L x D x H)	90 x 50 x 60 cm (ongeveer)
Gewicht	15 kg (ongeveer)
Voeding	220-240 V, 50 Hz
Maximaal opgenomen vermogen	250 W
Energieklasse	A+ (volgens EU-regelgeving)
Maximaal luchtdebiet	650 m³/u
Maximaal geluidsniveau	65 dB
Filtertype	Metalen vetfilter (wasbaar) + optioneel koolstoffilter
Verlichting	LED, 2 x 3 W
Aantal snelheden	3 snelheden + boostfunctie
Bediening	Touchscreen of knoppen (afhankelijk van versie)
Onderhoud en reiniging	Vetfilters vaatwasserbestendig; koolstoffilter elke 3-6 maanden vervangen
Veiligheid	Automatische veiligheidsuitschakeling (bij oververhitting)
Reserveonderdelen en repareerbaarheid	Verkrijgbaar bij de Atag-klantenservice; reparatie-index: 8,2/10
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - WS9192EM Atag

Hoe installeer ik de afzuigkap WS9192EM?

De installatie dient te worden uitgevoerd door een gekwalificeerde professional. Zorg ervoor dat het afvoerkanaal correct is aangesloten en dat de afzuigkap stevig aan de muur is bevestigd. Houd rekening met de minimale afstanden tot het kookoppervlak (meestal 65 cm voor elektrisch koken, 75 cm voor gas).

Hoe maak ik de vetfilters schoon?

De metalen vetfilters zijn vaatwasserbestendig of kunnen met de hand worden gereinigd met een spons en afwasmiddel. Laat ze volledig drogen voordat u ze terugplaatst. Gebruik voor de vaatwasser een programma van maximaal 55°C.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Het is niet wasbaar. Bij sommige modellen kan een verzadigingsindicator gaan branden.

De afzuigkap maakt veel lawaai, is dat normaal?

Het maximale geluidsniveau is 65 dB in booststand. Op snelheid 1 is dit ongeveer 40 dB. Als het geluid abnormaal is, controleer dan of de filters schoon zijn en of er niets het kanaal blokkeert.

Hoe gebruik ik de boostfunctie?

Druk op de boostknop (vaak een turbinesymbool) om het maximale vermogen gedurende 5 minuten in te schakelen. De afzuigkap keert na deze tijd automatisch terug naar de vorige snelheid.

Kan ik de afzuigkap gebruiken zonder afvoerkanaal?

Ja, in recirculatiemode. U moet een koolstoffilter installeren. De lucht wordt gefilterd en vervolgens terug de kamer in gestuurd. Deze mode is minder efficiënt dan externe afvoer.

Hoe vervang ik de LED-verlichting?

De LED's zijn ingebouwd en moeten worden vervangen door een erkende technicus. Neem contact op met de Atag-klantenservice als een lampje niet meer werkt.

Wat te doen als de knoppen niet reageren?

Koppel de afzuigkap gedurende 1 minuut los van de stroom en sluit hem weer aan. Als het probleem aanhoudt, controleer dan of het touchscreen niet vuil is. Maak het schoon met een zachte doek. Als niets helpt, neem dan contact op met de klantenservice.

Wat is het stroomverbruik in stand-by?

Het stroomverbruik in stand-by is minder dan 0,5 W, conform de Europese normen.

Waar vind ik reserveonderdelen voor deze afzuigkap?

Reserveonderdelen zijn verkrijgbaar op de officiële Atag-website of bij erkende verkopers. Gebruik de referentie WS9192EM om compatibele onderdelen te identificeren.

GEBRUIKSAANWIJZING WS9192EM Atag

gebruiksaanwijzing afzuigkap

Handleiding NL 3 - NL 14

FR

Notice dûtilisation FR 3 - FR 14

DE

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information - Vigtig information

Tip - Conseil - Tipp - Tip

Uw schouwkap

	Beschrijving			4
	Inleiding			4
Veiligheid
	Let op!			5
	Afvoersystemen			6
Gebruik
	Bediening			7
Onderhoud
	Reinigen			9
	Vetfilters	verwijderen		1
	Het	koolstofffilter	vervangen
	Lampen	vervangen		10
Installatie
	Algemeen			11
	Elektrische	aansluiting
	Montage van de schouwkap	13
Bijlage
	Verpakking en toestel afvoeren		14

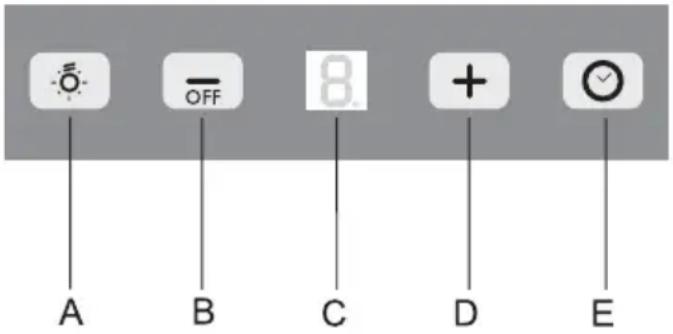

Beschrijving

A Verlichting
B Uittoets
C Weergave gekozen snelheid en reiniging
D Inschakelen ventilator / verhogen snelheid
E Timer

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Let op!

Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk "Installatie"). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie volledig is voltooid.

• Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de afzuigkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden. Desondanks adviseren wij personen met psychische of motorische stoornissen, mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• Gebruik de afzuigkap niet als het vetfilter niet of niet goed gemonteerd is!
• Gebruik de afzuigkap niet om tegenaan te leunen.
• Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdrukkelijk is aangegeven.
• Zorg voor voldoende ventilatie wanneer u de afzuigkap samen gebruikt met een gaskookplaat.
• De afvoer mag niet worden aangesloten op een rookkanaal dat voor andere toestellen in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters op tijd schoon. Het frituren moet geschieden onder voortdurend toezicht, om te voorkomen dat verhit vet in brand raakt.
• De afzuigkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden, zowel het exterieur als het interieur. Onvoldoende reinigen of te laat vervangen van de filters kan brandgevaar veroorzaken.
• Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, om gevaarlijke situaties te voorkomen.

Let op!

• Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen.
• De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.
• De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het koken, minimaal 30 minuten met schoonmaken.
• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden. Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van gerechten.
• ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstofffilter plaatsen.

Let op! Het koolstofffilter moet apart besteld worden.

Afzuigkap in- en uitschakelen

Druk op de OFF toets B. De afzuigkap schakelt in op de laagste stand.

Druk gedurende minimaal twee seconden op de OFF toets B. De afzuigkap schakelt uit.

Verlichting in- en uitschakelen

Druk op de verlichtingstoets A De verlichting gaat branden.

Druk nogmaals op de toets A. De verlichting gaat uit.

Snelheid regelen

Druk op de +toets C. De afzuigkap schakelt over op een hogere snelheid. Na snelheid 3 schakelt de afzuigkap op intensiefstand.

Timer

Druk op de toets D. De timer wordt ingeschakeld. De afzuigkap blijft 15 minuten ingeschakeld op de ingestelde stand. Daarna schakelt de afzuigkap uit.

Druk nogmaals op de toets D. De timer wordt uitgeschakeld.

De timer werkt niet op de intensiefstand!

Bediening

Clean air

Druk (in uitgeschakelde stand) 2 seconden op toets D.

De Clean air functie is geactiveerd.

De afzuigkap wordt elk uur 10 minuten ingeschakeld. In de

display wordt deze functie aangegeven met 2 draaiende segmenten.

Na 10 minuten schakelt de afzuigkap uit en verschijnt 'C' in de display.

Vervangen filters

Als in de display letter 'F' verschijnt afwisselend met de gekozen stand, moeten de vetfilters gereinigd worden.

Als in de display letter ‘A’ verschijnt afwisselend met de gekozen stand, moeten de koolstoffilters vervangen worden.

Reset de besturing na het vervangen of reinigen van de filters.

Druk 5 seconden op de verlichtingstoets A.

Letter 'F' of 'A' verdwijnt uit de display.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker uit het stopcontact te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en kantel het naar voren omlaag.

Het koolstofffilter vervangen

Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.

1. Verwijder de vetfilters
2. Plaats de koolstoffilters.
3. Plaats de vetfilters.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.
• Het koolstofffilter moet minimaal iedere vier maanden worden vervangen.
• Koolstofffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig.

Lampen

• Verwijder het afdekkapje van de lamp.
• Vervang de halogeenlamp door een nieuwe lamp van maximaal 20 Watt.
• Plaats het afdekkapje terug.

Lampen vervangen (WS6011IM/WS9011IM/WS1211IM)

• Druk het raampje (B) aan de voorzijde iets in, het raampje zal nu iets open kantelen.
• Kantel het raampje geheel open en plaats een nieuw 20 W halogeenlampje (A).

Let op: raak het glas van het lampje niet met uw vingers aan.

- Druk het raampje weer voorzichtig dicht.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Aansluiting

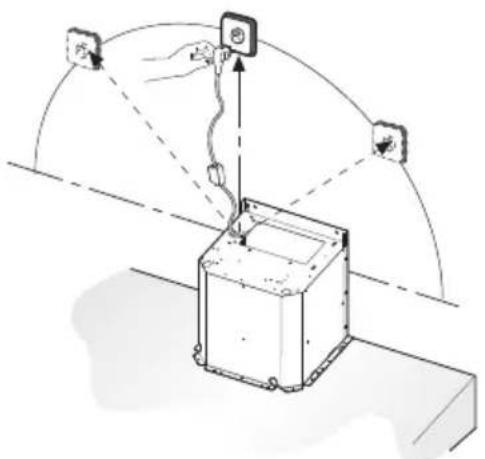

Elektrische aansluiting

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nulleiding

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

max 70 cm

- Schroef de kap op de muur met behulp van de pluggen en de schroeven (A). Zie maatvoering.

- Stel eerst de breedte van de beugels in op de breedte van de bovenste koker. Schroef vervolgens de beugel op de muur met de pluggen en schroeven (B). Let op de afstand tussen de beugel en het plafond (zie maatvoering).

- Plaats de afvoerbuis op de flens (C) en vervolgens op de aansluiting van het afvoerrooster. - Steek de stekker in de spanningsloze wandcontactdoos.

- Indien sprake is van een externe motor moet deze op de hiernaast afgebeelde connectorbox worden aangesloten. - Sluit de motor aan volgens het schema in de aansluitbox.

- Plaats de bovenste koker in de onderste koker. - Schroef de onderste koker aan de afzuigkap met de schroeven (B). - Klap de bovenste koker om de beugel en schroef deze vast met de schroeven (A).

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.

• Druk het raampje (B) aan de voorzijde iets in, het raampje zal nu iets open kantelen.
• Kantel het raampje geheel open en plaats een nieuw 20 W halogeenlampje (A).
  Let op: raak het glas van het lampje niet met uw vingers aan.
• Druk het raampje weer voorzichtig dicht.
