Produkttyp	Dunstabzugshaube
Marke	Atag
Modell	WS9192EM
Abmessungen (B x T x H)	90 x 50 x 60 cm (ca.)
Gewicht	15 kg (ca.)
Stromversorgung	220-240 V, 50 Hz
Maximale Leistungsaufnahme	250 W
Energieeffizienzklasse	A+ (gemäß EU-Verordnung)
Maximaler Luftstrom	650 m³/h
Maximaler Geräuschpegel	65 dB
Filtertyp	Metallfettfilter (waschbar) + optionaler Kohlefilter
Beleuchtung	LED, 2 x 3 W
Anzahl der Geschwindigkeitsstufen	3 Stufen + Boost-Funktion
Bedienung	Touchscreen oder Tasten (je nach Version)
Wartung und Reinigung	Fettfilter spülmaschinengeeignet; Kohlefilter alle 3-6 Monate ersetzen
Sicherheit	Automatische Sicherheitsabschaltung (bei Überhitzung)
Ersatzteile und Reparaturfähigkeit	Erhältlich beim Atag-Kundendienst; Reparaturindex: 8.2/10
Garantie	2 Jahre (Teile und Arbeit)

Häufig gestellte Fragen - WS9192EM Atag

Wie installiere ich die Dunstabzugshaube WS9192EM?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass der Abluftkanal ordnungsgemäß angeschlossen und die Haube sicher an der Wand befestigt ist. Beachten Sie die Mindestabstände zum Kochfeld (in der Regel 65 cm bei Elektroherd, 75 cm bei Gas).

Wie reinigt man die Fettfilter?

Die Metallfettfilter sind spülmaschinenfest oder können von Hand mit einem Schwamm und Spülmittel gereinigt werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Verwenden Sie für die Spülmaschine ein Programm mit maximal 55°C.

Wann muss der Kohlefilter ersetzt werden?

Der Kohlefilter muss je nach Nutzung alle 3 bis 6 Monate ersetzt werden. Er ist nicht waschbar. Bei einigen Modellen kann eine Sättigungsanzeige aufleuchten.

Die Dunstabzugshaube macht viel Lärm, ist das normal?

Der maximale Geräuschpegel beträgt 65 dB auf Boost-Stufe. Auf Stufe 1 liegt er bei etwa 40 dB. Wenn das Geräusch ungewöhnlich ist, überprüfen Sie, ob die Filter sauber sind und nichts den Kanal verstopft.

Wie verwende ich die Boost-Funktion?

Drücken Sie die Boost-Taste (oft ein Turbinensymbol), um die maximale Leistung für 5 Minuten zu aktivieren. Die Haube kehrt nach dieser Zeit automatisch zur vorherigen Geschwindigkeit zurück.

Kann ich die Dunstabzugshaube ohne Abluftkanal verwenden?

Ja, im Umluftbetrieb. Sie müssen einen Kohlefilter einbauen. Die Luft wird gefiltert und dann in den Raum zurückgeführt. Dieser Modus ist weniger effektiv als die Abluft nach außen.

Wie ersetzt man die LED-Beleuchtung?

Die LEDs sind integriert und müssen von einem autorisierten Techniker ausgetauscht werden. Wenden Sie sich an den Atag-Kundendienst, wenn eine Lampe nicht mehr funktioniert.

Was tun, wenn die Tasten nicht reagieren?

Trennen Sie die Dunstabzugshaube für 1 Minute vom Stromnetz und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Touchscreen verschmutzt ist. Reinigen Sie ihn mit einem weichen Tuch. Wenn nichts hilft, rufen Sie den Kundendienst an.

Wie hoch ist der Stromverbrauch im Standby?

Der Standby-Verbrauch liegt unter 0,5 W, konform mit den europäischen Normen.

Wo finde ich Ersatzteile für diese Dunstabzugshaube?

Ersatzteile sind auf der offiziellen Atag-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Referenz WS9192EM, um kompatible Teile zu identifizieren.

BEDIENUNGSANLEITUNG WS9192EM Atag

anleitung dunstabzugshaube

Anleitung DE 3 - DE 14

GB

Manual GB 3 - GB 14

DK

Anvendelse DK 3 - DK 14

Gebruikte pictogrammen - Pictogrammes utilisés

Benutzte Piktogramme - Pictograms used - Benyttes piktogrammer

	Beschreibung				4
	Einleitung				4
Sicherheit
	Worauf Sie achten müssen 5Abluftsystem
Gebrauch
	Bedienung				7
Pflege
	Reinigen				9
	Fettfilter	entfernender auswechseln
	Austausch
	Lampen
Installation
	Allgemein				11
	Elektroanschluss				12
	Montage	der	Haube
Anlagen
	Entsorgung Gerät und Verpackung			14

Beschreibung

A Beleuchtung
B Ausschalter
C Anzeige der gewählten Geschwindigkeit und Reinigung
D Einschalten Ventilator / Erhöhen der Geschwindigkeit
E Timer

Einleitung

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Möglichkeiten informiert, die dieses Gerät Ihnen bieten kann. Sie können sich über Sicherheit und Pflege des Gerätes informieren.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig – einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

Achtung!

Lassen Sie das Gerät durch einen anerkannten Installateur anschließen (Siehe das Kapitel „Installation“). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist.

• Schließen Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an.
• Aufgrund eventuell vorhandener scharfer Kanten empfehlen wir, bei der Montage der Dunstabzugshaube Arbeitshandschuhe zu tragen.
• Das Gerät wurde gemäß den aktuellsten Sicherheitsstandards gefertigt. Dennoch empfehlen wir, dass Personen mit psychischen oder motorischen Störungen oder geistigen Behinderungen das Gerät nicht ohne Aufsicht bedienen sollten. Dies gilt auch für Kinder.
• Verwenden Sie die Dunstabzugshaube nicht, wenn der Fettfilter nicht oder nicht korrekt angebracht ist!
• Lehnen Sie sich nicht gegen die Dunstabzugshaube.
• Die Dunstabzugshaube darf niemals als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.
• Sorgen Sie für ausreichende Belüftung, wenn Sie die Dunstabzugshaube zusammen mit einem Gaskochfeld verwenden.
• Die Luftabfuhr darf nicht an einen Abzugskanal angeschlossen werden, der auch für andere Geräte verwendet wird.
• Unter der Dunstabzugshaube darf nicht flambiert werden; reinigen Sie den Filter rechtzeitig. Beim Frittieren ist eine ständige Aufsicht erforderlich, um zu verhindern, dass heißes Fett in Brand gerät.
• Die Dunstabzugshaube muss regelmäßig (mindestens ein Mal pro Monat) innen und außen gereinigt werden. Wenn Sie diese Vorschrift nicht beachten und die Filter nicht vollständig reinigen oder ersetzen, kann dies zu Brandgefahr führen.
• Eine beschädigte Zuleitung muss vom Kundendienst des Herstellers oder gleichwertig qualifizierten Personen ausgetauscht werden, um Gefahren auszuschließen.

Achtung!

• Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Lampen wechseln! Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl. Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um das Risiko eines Stromschlags zu vermindern.
• Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.
• Die Fettfilter werden bei Verwendung des Geräts heiß. Warten Sie nach dem Kochen mindestens 30 Minuten vor der Reinigung.
• Bei Reperatur oder Reinigung des Geräts muss der Strom ausgeschaltet werden. Ziehen Sie den Stecker aus der Steckdose oder drehen Sie den Schalter im Stromkasten auf Null.
• Fett und Öl können bei Überhitzung Feuer fangen. Bleiben Sie während der Zubereitung von Speisen stets in der Nähe.
• Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Küchendämpfe werden nach außen abgeführt. Dies ist die beste Methode!
2. Als Rezirkulations-Dunstabzugshaube. Die Fettteile der angezogenen Küchendämpfe werden gefiltert. Die angesaugte Luft wird nicht abgefüht, sondern wieder in die Küche abgegeben. In diesem Fall müssen Sie einen Kohlefilter einsetzen.

Achtung! Sie müssen den Kohlefilter getrennt bestellen.

Abzugshaube ein- und ausschalten

Drücken Sie auf die OFF-Taste B.

Die Abzugshaube schaltet sich mit geringster Geschwindigkeit ein.

Drücken und halten Sie für mindestens zwei Sekunden die OFF-Taste B. Die Abzugshaube wird ausgeschaltet.

Beleuchtung ein- und ausschalten

Drücken Sie auf die Beleuchtungstaste A Die Beleuchtung geht an.

Drücken Sie erneut auf die Taste A. Die Beleuchtung geht aus.

Geschwindigkeit regeln

Drücken Sie auf die +Taste C.

Die Abzugshaube schaltet auf die nächst höhere Geschwindigkeit. Nach Geschwindigkeit 3 wird die Abzugshaube in die Intensivstufe geschaltet.

Timer

Drücken Sie auf die Taste D.

Der Timer wird eingeschaltet. Die Abzugshaube bleibt für 15 Minuten auf der eingestellten Stufe eingeschaltet. Danach wird die Abzugshaube abgeschaltet.

Drücken Sie erneut auf die Taste D.

Der Timer wird ausgeschaltet.

Der Timer funktioniert nicht auf der Intensivstufe!

Bedienung

Clean air

Drücken Sie (im ausgeschalteten Zustand) 2 Sekunden auf die Taste D. Die Clean-Air-Funktion ist aktiviert.

Die Abzugshaube wird jede Stunde für 10 Minuten eingeschaltet. Im Display wird diese Funktion durch zwei drehende Segmente angezeigt. Nach 10 Minuten wird die Abzugshaube abgeschaltet und es erscheint „C“ im Display.

Austausch der Filter

Wenn im Display der Buchstabe „F“ im Wechsel mit der gewählten Einstellung angezeigt wird, müssen die Fettfilter gereinigt werden. Wenn im Display der Buchstabe „A“ im Wechsel mit der gewählten Einstellung angezeigt wird, müssen die Kohlenstofffilter gereinigt werden.

Setzen Sie die Steuerung nach dem Austausch oder der Reinigung der Filter zurück.

Drücken Sie 5 Sekunden auf die Beleuchtungstaste A. Der Buchstabe F oder A verschwindet aus der Anzeige.

Reinigen

Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten. Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube können Sie mit Seifenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspülen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, so dass das Wasser herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.

Fettfilter

Fettfilter entfernen

Schalten Sie die Netzspannung aus! Ziehen Sie den Stecker aus der Steckdose oder schalten Sie die Sicherung im Sicherungskasten aus. Ziehen Sie den Fettfilter zu sich und kippen Sie ihn nach unten.

Den Kohlenstofffilter austauschen

Verwenden Sie einen Kohlenstofffilter, wenn die Abzugshaube nicht an einen Abzugskanal angeschlossen ist.

1. Fettfilter entfernen.
2. Kohlenstofffilter einsetzen.
3. Fettfilter einsetzen.

Wichtig:

• Die Sättigung der Filter hängt von der Intensität der Nutzung, der Art zu Kochen und davon ab, wie regelmäßig die Fettfilter gereinigt werden.
• Der Kohlenstofffilter muss mindestens alle vier Monate ausgewechselt werden.
• Kohlenstofffilter können nicht für eine erneute Verwendung gewaschen werden. Gesättigter Kohlenstoff ist nicht umweltfreundlich, tauschen Sie den Filter rechtzeitig aus.

Lampen ersetzen (WS9111EM/WS9111EX/WS9192EM)

• Entfernen Sie die Abdeckkappe von der Lampe.
• Tauschen Sie die Halogenlampe gegen eine neue Lampe mit maximal 20 Watt aus.
• Bringen Sie die Abdeckung wieder an.

Lampen ersetzen (WS6011IM/WS9011IM/WS1211IM)

• Drücken Sie leicht auf das Fenster (B) an der Vorderseite, das Fenster klappt daraufhin etwas auf.
• Klappen Sie das Fenster ganz auf und setzen Sie eine neue 20-W-Halogenbirne (A) ein. Wichtig: Berühren Sie das Glas der Glühbirne nicht mit ihren Fingern.
• Drücken Sie das Fenster vorsichtig wieder zu.

Allgemein

Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm sein.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 oder 150 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem Durchmesser auszuführen.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen sind spezielle Dübel und Schrauben erforderlich.

Anschluss

Elektrischer Anschluss

Dieses Gerät entspricht der Isolationsklasse II (doppelt isoliert). Das Kabel darf folglich nicht an einer geerdeten Steckdose angeschlossen werden.

Kontrollieren Sie, ob die auf dem Typenschild angegebene Spannung mit der Spannung der Hausanlage übereinstimmt.

Der Anschluss am Stromnetz muss folgendermaßen vorgenommen werden:

BRAUN = L-Phase

BLAU = Nullleiter

Diese Abzugshaube ist mit einem Anschlussstecker versehen.

Installieren Sie die Abzugshaube so, dass dieser Stecker erreichbar ist. Platzieren Sie die Wandsteckdose vorzugsweise außerhalb des Sichtfelds hinter das Mantelrohr.

Achtung: Wenn Sie das Gerät fest anschließen, müssen Sie dafür sorgen, dass ein allpoliger Schalter mit einem Kontaktabstand von mindestens 3 mm in der Zuleitung angebracht wird.

max 70 cm

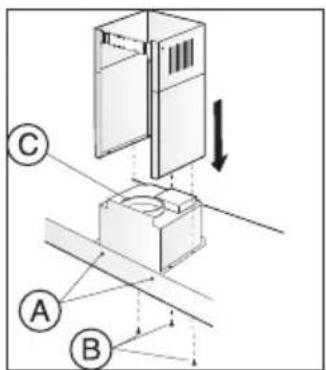

• Die Abzugshaube unter Verwendung der Dübel und Schrauben (A) an der Wand anbringen. Beachten Sie die genauen Abmessungen.

- Zuerst die Breite der Bügel auf die Breite des oberen Rohrs einstellen. Anschließend den Bügel mit den Dübeln und Schrauben (B) an der Wand fixieren. Beachten Sie den Abstand zwischen Bügel und Decke (siehe genaue Abmessungen).

- Den Abzugskanal auf den Flansch (C) setzen und anschließend an den Anschluss am Abzugsgitter. - Den Stecker in die spannungslose Wandsteckdose stecken.

• Falls ein externer Motor vorhanden ist, muss dieser an die unten abgebildete Anschlussbox angeschlossen werden.
• Den Motor entsprechend dem Schema in der Anschlussbox anschließen.
  • Das obere Rohr in das untere Rohr einsetzen.
• Das untere Rohr mit den Schrauben (B) an der Abzugshaube befestigen.
• Das obere Rohr um den Bügel führen und diesen mit den Schrauben (A) festschrauben.

Entsorgung

Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar.

Verwendet können sein:

• Pappe;
  • Polyethylenfolie (PE);
  • CFK-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt nicht zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

CE

Konformitätsvermutung

Wir erklären dass unsere Produkte den geltenden Europäischen Richtlinien, Entscheidungen und Verordnungen und den Anforderungen der genannten Normen erfüllen verwiesen.
