Produkttype	Emhætte
Mærke	Atag
Model	WS9192EM
Dimensioner (B x D x H)	90 x 50 x 60 cm (ca.)
Vægt	15 kg (ca.)
Strømforsyning	220-240 V, 50 Hz
Maksimal effektforbrug	250 W
Energiklasse	A+ (i henhold til EU-regler)
Maksimal luftstrøm	650 m³/h
Maksimal støjniveau	65 dB
Filtertype	Metal fedtfilter (vaskbart) + valgfrit kulfilter
Belysning	LED, 2 x 3 W
Antal hastigheder	3 hastigheder + boost-funktion
Betjening	Berøringsskærm eller knapper (afhænger af version)
Vedligeholdelse og rengøring	Fedtfilter kan vaskes i opvaskemaskine; kulfilter skal udskiftes hver 3-6 måneder
Sikkerhed	Automatisk sikkerhedsstop (ved overophedning)
Reservedele og reparerbarhed	Tilgængelige via Atags serviceafdeling; reparationsindeks: 8.2/10
Garanti	2 år (dele og arbejdsløn)

Ofte stillede spørgsmål - WS9192EM Atag

Hvordan installerer jeg emhætten WS9192EM?

Installationen skal udføres af en kvalificeret fagperson. Sørg for at aftrækskanalen er korrekt tilsluttet, og at emhætten er fastgjort sikkert til væggen. Overhold minimumsafstandene til kogepladen (normalt 65 cm for elektrisk kogning, 75 cm for gas).

Hvordan rengør jeg fedtfiltrene?

Metalfedtfiltrene kan vaskes i opvaskemaskine eller i hånden med en svamp og opvaskemiddel. Lad dem tørre helt, før de sættes i igen. Ved opvaskemaskine, brug et program på maks. 55°C.

Hvornår skal kulfilteret udskiftes?

Kulfilteret skal udskiftes hver 3 til 6 måneder afhængigt af brug. Det kan ikke vaskes. En mætningsindikator kan lyse på nogle modeller.

Emhætten larmer meget, er det normalt?

Det maksimale støjniveau er 65 dB i boost-hastighed. På hastighed 1 er det omkring 40 dB. Hvis støjen er unormal, skal du kontrollere, at filtrene er rene, og at intet blokerer kanalen.

Hvordan bruger jeg boost-funktionen?

Tryk på boost-knappen (ofte et turbinesymbol) for at aktivere maksimal effekt i 5 minutter. Emhætten vender automatisk tilbage til den forrige hastighed efter dette tidsrum.

Kan jeg bruge emhætten uden aftrækskanal?

Ja, i recirkulationstilstand. Du skal installere et kulfilter. Luften filtreres og sendes tilbage i rummet. Denne tilstand er mindre effektiv end udvendig aftræk.

Hvordan udskifter jeg LED-belysningen?

LED'erne er integrerede og skal udskiftes af en godkendt tekniker. Kontakt Atags serviceafdeling, hvis en pære ikke fungerer.

Hvad gør jeg, hvis knapperne ikke reagerer?

Tag emhætten ud af stikkontakten i 1 minut, og sæt den derefter i igen. Hvis problemet fortsætter, skal du kontrollere, om berøringsskærmen er snavset. Rengør med en blød klud. Hvis intet virker, ring til kundeservice.

Hvad er strømforbruget i standby?

Standby-forbruget er under 0,5 W, i overensstemmelse med europæiske standarder.

Hvor finder jeg reservedele til denne emhætte?

Reservedele er tilgængelige på Atags officielle hjemmeside eller hos autoriserede forhandlere. Brug reference WS9192EM til at identificere kompatible dele.

BRUGSANVISNING WS9192EM Atag

	Beskrivelse			4
	Indledning			4
Sikkerhed
	Bemærk!			5
	Aftrækssystemer			6
Anvendelsen
	Betjening			7
Vedligeholdelse
	Rengøring			9
	Fjernelse	af	fedtfiltre
	Udskiftning	af	kulstofffilteret
	Udskiftning	af	pærer
Installation
	Generelt			11
	Elektrisk	tilslutning
	Montering	af	emhætten
Bilag
	Kassering af apparatets indpakningsmateriale		14

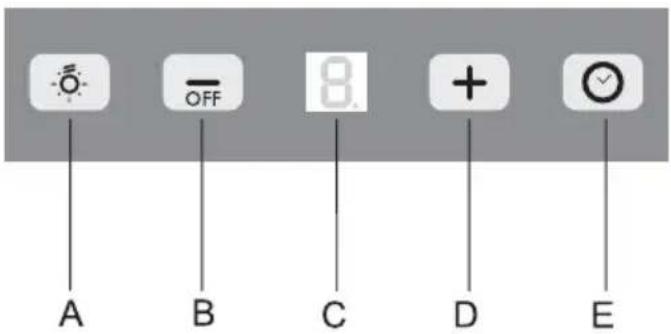

Beskrivelse

A Belysning
B Slukke-knap
C Gengivelse af rensning og den valgte hastighed
D Tænde ventilator / øge hastighed
E Timer

Indledning

Hvis De læser denne brugsanvisning, har De hurtigt en god oversigt over alle apparatets muligheder. Her finder De information om Deres sikkerhed og vedligeholdelsen af apparatet.

Gem brugsanvisningen og installeringsanvisningerne.

En eventuel ny bruger af apparatet kan have glæde af den.

Bemærk!

Lad en anerkendt installatør montere og tilslutte apparatet (se kapitlet "Installation"). Tilslut ikke apparatet på lysnettet før installationen er helt færdig.

• Tilslut apparatet i henhold til de installationsforskrifter, der gælder lokalt.
• I forbindelse med eventuelle skarpe kanter råder vi Dem til at bruge arbejdshandsker under monteringen af emhætten.
• Apparatet er fremstillet i henhold til de nyeste sikkerhedsstandarder. Alligevel råder vi til at personer med psykiske eller motoriske problemer, mentale handikap eller som er svagt begavede, ikke bruger apparatet uden tilsyn af en person med forståelse af apparatet. Det samme gælder børn.
• Brug ikke emhætten hvis fedtfilteret ikke eller kun delvist er monteret!
• Læn Dem ikke op ad emhætten.
• Brug ikke emhætten til at sætte ting på, medmindre dette udtrykkeligt er angivet.
• Sørg for tilstrækkelig ventilation når emhætten anvendes i kombination med et gasblus.
• Udsugningen må ikke tilsluttes på en røgkanal, der anvendes til andre apparater.
• Flamber aldrig under emhætten og rengør filtrene i god tid. Friturestegning skal ske under konstant tilsyn, for at undgå at fedtet bliver overophedet og går i brand.
• Emhætten skal rengøres regelmæssigt (mindst 1 x om måneden), både udvendigt og indvendigt. Utilstrækkelig rengøring eller for sen udskiftning af filtre kan blive årsag til brand.
• For at forebygge farlige situationer må et beskadiget tilslutningskabel kun udskiftes af fabrikanten, dennes servicetjeneste eller tilsvarende kvalificerede personer.

Bemærk!

• Hvis De vil udskifte en pære skal De først strække stikket ud af stikkontakten! Brug udelukkende de samme pærer med det opgivede antal watt. For at mindske risikoen for elektrisk stød må emhætten kun bruges, når pærerne er monterede.
• De dele, som man kan komme i berøring med, kan blive meget varme hvis de er i brug samtidig med komfuret.
• Fedtfiltrene kan blive hede under brugen. Vent med rengøringen til mindst 30 minutter efter madlavningen.
• Strømmen skal være slået fra under reparation og rengøringen. Tag stikket ud af stikkontakten, eller sæt afbryderen i målerskabet på nul.
• Fedt og olie er brændbart ved overophedning. Bliv i nærheden under tilberedningen af maden.
• Ethvert ansvar for eventuel skade på apparatet eller brand, på grund af manglende efterlevelse af anvisningerne i denne vejledning, vil blive afvist.

Aftrækssystemer

Emhætten kan, afhængigt af modellen, tilsluttes på to måder:

1. Emhætten kan, afhængigt af modellen, tilsluttes på to måder: Som udsugning på en aftrækskanal. De opsugede og filtrerede maddampe føres ud i fri luft. Dette er den bedste måde!

2. Som recirkulerende emhætte. Fedtpartiklerne og lugten fra de opsugede maddampe filtreres ud. Den opsugede luft føres ikke bort, men blæses tilbage i køkkenet. De må da montere et kulstofffilter.

Bemærk! Kulstofffiltret skal bestilles separat.

Tænde og slukke emhætten

Tryk på knappen 'OFF' B. Emhætten tændes da på den laveste stand.

Tryk i mindst to sekunder på knappen 'OFF' B. Emhætten slukkes.

Tænde og slukke belysning

Tryk på belysningsknappen A Lyset tændes.

Tryk endnu en gang på knappen A. Lyset slukkes.

Indstille hastigheden

Tryk på knappen ‘+’ C. Emhætte skifter til en højere hastighed. Efter hastighed 3 skifter emhætten til standen ‘intensiv’

Timer

Tryk på knappen 'D'. Timeren aktiveres. Emhætten kører i 15 minutter før på den indstillede hastighed. Derefter slukkes den.

Timer fungere ikke i den intensive stand!

Betjening

Ren luft

Tryk (i slukket stand) 2 sekunder på knappen 'D'.

Emhætten tændes og kører i 10 minutter hver time. På displayet angives denne funktion med 2 drejende elementer. Efter 10 minutter slukkes emhætten og 'C' vises på displayet.

Udskiftning af filtre

Hvis bogstavet 'F' vises på displayet skiftevis med den valgte stand, skal fedtfiltrene renses.

Hvis bogstavet 'A' vises på displayet skiftevis med den valgte stand, skal kulstoffiltrene udskiftes.

Reset registreringen efter udskiftning eller rensning af filtrene.

Tryk på belysningsknappen 'A' i 5 sekunder.

Vær opmærksom på! Før hver form for vedligeholdelse skal emhætten kobles fra el-nettet enten ved at stikket trækkes ud af stikkontakten eller ved at hovedafbryderen i huset slås fra. Emhætten skal rengøres regelmæssigt, både udvendigt og indvendigt (mindst lige så ofte som fedtfiltrene rengøres). Brug ingen rengøringsmidler der indeholder skuremidler. Brug ingen alkohol!

Vær opmærksom på! Hvis De ikke følger anvisningerne angående rengøring af apparatet og udskiftning af filtrene kan det medføre brand. Denne anvisning skal følges!

Fabrikanten er ikke ansvarlig for skade på motoren eller skade som følge af brand, som er et resultat af ukyndig vedligeholdelse, eller manglende efterlevelse af de ovennævnte sikkerhedsforskrifter.

Emhætte

Gør emhætten ren med sæbevand og en blød klud. Efterbehandl derefter med rent vand. Brug ingen aggressive rengøringsmidler som fx soda. Emhættens lak forbliver pæn, hvis den ind i mellem bliver pudset med voks.

Emhætter af rustfrit stål

Rengør ikke emhætter af rustfrit stål med skuresvampe eller andre skurende rengøringsmidler. Efterbehandl med en ikke-skurende, ikke-polerende midler, gnid i retningen af strukturen i stålet.

Metalfiltre

Metalfiltre skal rengøres en gang om måneden (eller når filterets rengøringsindikator – hvis den er tilstede på modellen – angiver dette) med neutrale rengøringsmidler, i hånden eller i opvaskemaskine på lave temperaturer og på kort program. Sæt fedtfiltrene i opvaskemaskinen med åbningen nedad, således at vandet kan løbe ud. Aluminiumfedtfiltre blive matte på grund af opvaskemaskinens opvaskemiddel. Det er normalt og har ingen indflydelse på deres funktion.

Fedtfiltre

Fjernelse af fedtfiltre

Slå strømmen fra! Tag stikket ud af stikkontakten eller slå afbryderen i målerskabet på nul. Træk fedtfilteret mod Dem selv og drej fremad og nedad.

Udskiftning af kulstofffilteret

Brug et kulstofffilter, hvis emhætten ikke er tilsluttet på en aftrækskanal

1. Fjern fedtfiltrene
2. Sæt kulstoffiltrene ind.
3. Sæt fedtfiltrene på plads.

Vigtigt:

• Mætningen af filteret er afhængigt af hvor intensivt det bruges og typen af madlavningen, samt hvor ofte fedtfiltrene rengøres.
• Kulstoffiltrene skal udskiftes mindst hver fjerde måned.
  Kulstofffiltrene kan ikke vaskes og genbruges. Et mættet kulstofffilter er ikke miljøvenligt, og det skal udskiftes i tide.

Pærer

Udskiftning af pærer (WS9111EM/WS9111EX/WS9192EM)

• Fjern lampens dæksel.
- Udskift halogenpæren med en ny pærer på maksimalt 20 Watt.
- Sæt dækslet på plads.

Udskiftning af pærer (WS6011IM/WS9011IM/WS1211IM)

Tilslutningen af apparatet på lysnettet skal ske af en anerkendt installatør, som kender og følger de gældende sikkerhedsforskrifter.

Apparatet opfylder de europæiske krav.

Vigtigt at vide:

• Afstanden mellem emhættens laveste punkt og et gasblus skal være mindst 65 cm. Ved en elektrisk, keramisk eller induktionskogeplade skal denne afstand være mindst 55 cm.
• Hvis emhætten tilsluttes på en eksisterende aftrækskanal, må der ikke være andre apparater tilsluttet på kanalen (som fx vandvarmer eller varmeovn).
• Overhold de lokalt gældende regler angående ventilation i forbindelse med gasapparater.
• Jo kortere aftræksrøret er og jo færre bugter det har, desto bedre fungerer emhætten.
• Kontroller før installationen, at der ikke er installationsrør tilstede.
• Emhættens aftræksrør har en diameter på 120 eller 150 mm. Det bedste er at have et aftræksrør med størst mulig diameter.
• Installationsmaterialet, som følger med denne emhætte, egner sig til forstærket beton og murstensmur. Til bestemte vægge er det nødvendigt at bruge specielle rawplugs og skruer.

Tilslutning

Elektrisk tilslutning

Dette apparat falder i (isolations-) klasse II (dobbeltisoleret).

Derfor behøver ledningen ikke at være tilsluttet på en stikkontakt med jord.

Kontroller om den spænding, der er angivet på typeskiltet, er den samme som den der er installeret i huset.

Denne emhætte er forsynet med stik til tilslutning. Installer emhætten således at stikket er tilgængeligt. Sæt om muligt stikkontakten ude af syne, bag afdækningskappen.

Bemærk: Hvis De laver en fast tilslutning, skal De sørge for at der på ledningen anbringes en omnipolær afbryder med en kontaktafstand på mindst 3 mm.

max 70 cm

- Skru emhætten på muren med rawplugsene og skruerne (A). Se udmålingen.

- Indstil bøjlerne bredde efter bredden på det øverste rør. Skru derefter bøjlen fast på muren med rawplugsene og skruerne (B). Vær opmærksom på afstanden mellem bøjlerne og loftet (se udmålingen).

- Sæt aftræksrøret på flangen (C) og derefter på tilslutningen på aftræksristen.

- Sæt stikket i en spændingsløs stikkontakt.

- Hvis der er tale om en ekstern motor, skal den tilsluttes kontaktdåsen, som er afbildet her.

- Tilslut motoren i kontaktdåsen i henhold til skemaet.

- Sæt det øverste rør i det nederste rør.

- Skru det nederste rør fast på emhætten med skruerne (B).

- Fold det øverste rør om bøjlen og skru det fast med skruerne (A).

Kassering

Kassering af apparatets indpakningsmateriale

Ved fremstillingen af dette apparat er der gjort brug af vedvarende materialer. Apparatet skel ved afslutningen af sin levetid kasseres på en ansvarlig måde. Kommunen kan give Dem de nødvendige oplysninger.

Indpakningsmaterialet kan genbruges. Følgende materialer kan genbruges:

• karton,
  • polyethylenfolie (PE),
  • CFK-fri polystyren (PS-skum).

Disse materialer skal kasseres på ansvarlig måde, og i overensstemmelse med de gældende regler.

Symbolet på apparatet, der viser en overkrydset affaldscontainer, henviser til forpligtelsen til særskilt behandling af elektrisk husholdningsaffald. Det betyder at apparatet ved afslutningen af sin levetid ikke må kasseres sammen med det sædvanlige husholdningsaffald. Apparatet skal til bringes til kommunens indsamlingspunkt for elektronisk affald, eller til en forretning som sørger for at det bliver bragt hertil.

Når husholdningsapparater behandles separat forebygger det mulige negative følger for sundhed og miljø, som ellers ville være opstået ved en mere mangelfuld behandling. Det sikrer at de materialer, som apparatet består af, kan genvindes og dermed give en betydelig besparelse på grundstoffer og energi.

Vi erklærer at vores produkter opfylder de gældende europæiske direktiver, bestemmelser, og forordninger og de krav der stilles i de normer, vi henviser til.
