PCN 641 IX/A - Cuisinière à gaz HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à gaz
Nombre de foyers	4 foyers
Type de foyers	Foyers à gaz
Dimensions approximatives	60 cm x 51 cm
Poids	10 kg
Matériau de la surface	Inox
Alimentation électrique	Non électrique (fonctionne au gaz)
Système d'allumage	Allumage électronique
Fonctions principales	Cuisson rapide, réglage de la flamme
Entretien et nettoyage	Surface en inox facile à nettoyer, grilles en fonte
Pièces détachées et réparabilité	Disponibilité de pièces détachées standard
Normes de sécurité	Équipé de dispositifs de sécurité pour la coupure de gaz
Compatibilités	Compatible avec les bouteilles de gaz et le gaz de ville
Garantie	2 ans

FOIRE AUX QUESTIONS - PCN 641 IX/A HOTPOINT

Comment nettoyer la surface en inox de ma cuisinière HOTPOINT PCN 641 IX/A ?

Utilisez un nettoyant doux pour inox et un chiffon non abrasif. Évitez les produits contenant des acides ou des agents abrasifs.

Pourquoi ma cuisinière ne s'allume-t-elle pas ?

Vérifiez si l'appareil est correctement branché à la prise électrique et si le disjoncteur n'a pas sauté. Assurez-vous également que le bouton d'alimentation est en position 'on'.

Comment régler la flamme de mon brûleur ?

Pour ajuster la flamme, tournez le bouton de réglage du brûleur. Une flamme bleue indique un bon réglage, tandis qu'une flamme jaune peut signaler un problème.

Que faire si un brûleur ne s'allume pas ?

Vérifiez si la couronne du brûleur est correctement installée et nettoyez les orifices de gaz. Si le problème persiste, contactez un technicien.

Comment puis-je savoir si ma cuisinière est en sécurité ?

Assurez-vous que tous les brûleurs sont éteints après utilisation et vérifiez régulièrement les tuyaux de gaz pour déceler d'éventuelles fuites.

Pourquoi ma cuisinière dégage-t-elle une odeur de gaz ?

Si vous sentez une odeur de gaz, éteignez immédiatement tous les brûleurs, ouvrez les fenêtres et évacuez les lieux. Contactez un professionnel pour vérifier votre installation.

Comment puis-je optimiser la consommation de gaz de ma cuisinière ?

Utilisez des casseroles et poêles adaptées à la taille des brûleurs et couvrez vos récipients pour réduire le temps de cuisson et la consommation de gaz.

Quels sont les dimensions de la cuisinière HOTPOINT PCN 641 IX/A ?

Les dimensions de la cuisinière sont de 60 cm de largeur, 60 cm de profondeur et 85 cm de hauteur.

Comment puis-je contacter le service après-vente HOTPOINT ?

Vous pouvez contacter le service après-vente HOTPOINT via leur site web ou en appelant le numéro indiqué dans le manuel d'utilisation de votre appareil.

MODE D'EMPLOI PCN 641 IX/A HOTPOINT

Description de l'appareil,7

Installation, 16

Mise en marche et utilisation,20

Précautions et conseils, 20

Nettoyage et entretien,21

Anomalies et remèdes,22

FA

J 1

j5j5 j5

1.(5)(2)(1)(4)(3)

5.1a

1. · S · S

8.1

37

ATTENTION: Cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Leprésent apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacities physiques, sensorielles ou mentales réduites ou n'avant pas l'expérience ou les connaissances indispensablees, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour uneutilisation de l' apparéil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jourer avec l' apparéil. Les opérations de nettoyage et d'entretien ne doivent pas'être effectuees par des enfants non surveillés.

ATTENTION : Laisser un réseau de cuisson avec de l'huile ou de laGRAISSÉ sur un foyer est dangereux et risque d'entrainer un incendie. Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de l'eau ! Il faut éteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION: Risque d'incendie: ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaiser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet apparéil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l'utilisation de protections de table inappropriées peut cause des incendies.

ES

Advertencias

le type d'anomalie
le modele de votre apparéil (Mod.)
- son numero de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre apparéil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pieces détachées non originales.

ES

Asistencia

Comunique:

jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui

S OBC = S COD + S_ BOC

CN

帮助

通信：

1. Grilles support de CASSEROLES
2. BRULEURS Å GAZ
3. Manettes de commande des BRULEURS GAZ
4. Bougie d'allumage des BRULEURS GAZ

5. DISPOSITIF DE SECURITE*

6. BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

7. Manettes de commande des BRULEURS GAZ pour le réglage de la flamme.
8. La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.

9. DISPOSITIONIF DE SECURITE* en cas d'extinction accidentelle de la flamme, coupez immidiatement l'avie du gaz.

10. N'existe que sur certains modèles.

ES

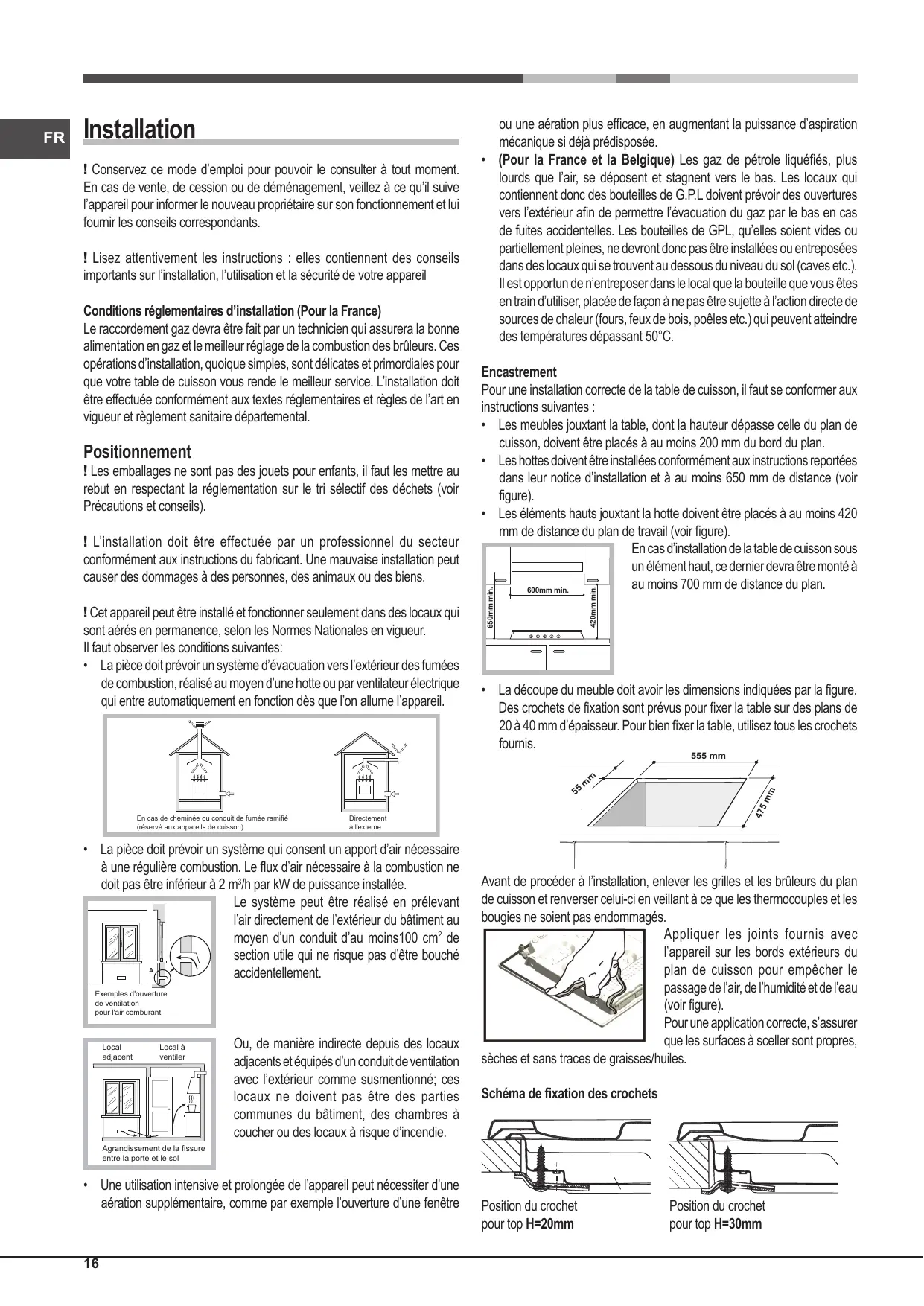

! Conserve ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectuee conformément aux textes réglementaires et règles de l'art en vigueur et règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri selectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.
! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les Normes Nationales en vigueur. Il faut observer les conditions suivantes:

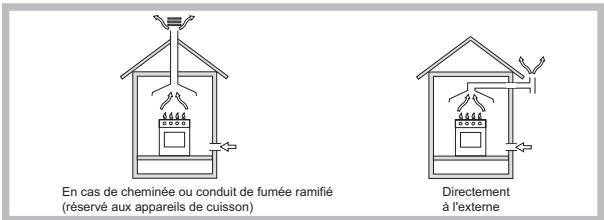

- La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électricqu qui entre automatiquement en fonction dès que l'on allume l'appareil.

• La piece doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2m^3/h par kW de puissance installée.

Le système peut etre realized en prelevant l'air directement de I'exterieur du babinet au moyen d'un conduit d'au moins100 cm2de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas'être des parties communes du bâtiment, des chambris à coucher ou des locaux à risque d'incendie.

• Une utilisation intensive et prolongée de l'appareil peut nécessiter d'une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre

ou une aération plus efficace, en augmentant la puissance d'aspiration mécanique si déjà prédisposée.
- (Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elle sontient vides ou partiellement pleines, ne devront donc pas être installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étés en train d'utiliser, place de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, deux de bois, poèles etc.) qui peuvent atteindre des températures dépassant 50^ .

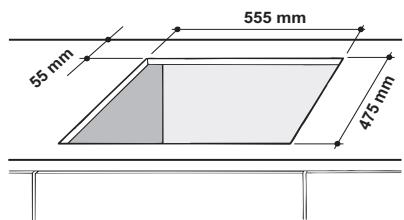

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan.
• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance (voir figure).
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan.

Avant de procéder à l'installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommages.

Applique les joints fournis avec l'appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l'air, de l'humidité et de l'eau (voir figure).

Pour une application correcte, s'assurer que les surfaces à sceller sont propres,

sèches et sans traces de graisses/huiles.

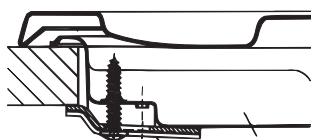

Scheme de fixation des crochets

Position du crochet pour top H=20mm

Position du crochet pour top H=30mm

Position du crochet pour top H=40mm

Derrière

!Utilizez tous les crochets compris dans le "sachet accessoires"

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé dinstaller le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découvert d'au moins 45 × 560 mm (voir figures).

En cas d'installation au-dessus d'un four encasirable dépourvu de ventilation de refroidissement forcee, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).

Raccordement electrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur).

Le cable d'alimentation ne doit atteindre, enaucun point, des temperatures depassant de 50^ la temperature ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs individues sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doit être facilement accessibles

!Le cable ne doit etre ni pié ni excessivement écrasé.
Il doit être contrôle périodiquement et ne peut être remplace que par un technicien agrée (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformés aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont I'etanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous nevez obligatoire remplacer le joint d'etanchéité (fourni avec l'appareil).

Le raccord d'entree du gaz à l'appareil est filte 1/2 gaz male cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entree du gaz à l'appareil est filte 1/2 gaz male cylindrique.

La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, ilns depassent pas 2000mm de long.Apres raccordement, assurez-vous que le tuyau metallique flexible ne touche pas a des parties mobiles et n'est pas ecrased.

! N'utilise que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. En fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.

Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; Le brûleur est formé de deux parties distinctes (voir figure);
2. Dévissez les injecteurs à l'aide d'une cléf en tube de 7 mm. Le brûleur interieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

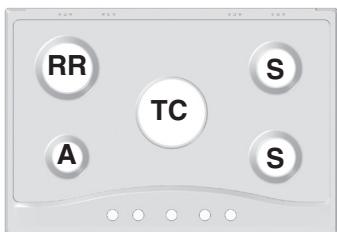

Remplacement des injecteurs du brûleur Triple couronne

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures);
2. Dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes troux.
3. Remonter les composants dans le sens inverse du démontage.

Réglage de l'air primaire des brûleurs (pour la France et la Belgique) Les brûleurs ne nécessitant d'aucun réglage de l'air primaire.

• Réglage minimum
• Placez le robinet sur la position de minima;

1. Déposez la manette et tournez la vis de réglage positionné à l'intérieur ou sur le côte de la tige du robinet jusqu'à ce que vous obteniez une petite flâme régulière;

2. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tourmez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

3. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur début en agissant sur la vis de réglage.
4. ÀpRES avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.
! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Àpres-vente.
! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALÉTIQUE
Raccordements électriques	voir plaquette signalétique
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CE du 30/11/09 (Gaz) et modifications successives - 2012/19/UE et modifications successives.
ÉCOCONCEPTION	Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC. Norme EN 30-2-1

\section*{Caracteristiques des brûleurs et des injecteurs}

Tableau 1			Gaz liquidés						Gaz natural
Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s.* ) Réduit	Puisance thermique kW (p.c.s.* ) Nominale	By-pass 1/100 (mm) (1)	By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit * (g/h) Butane	Propane	Injecteur 1/100 (mm)	Puisance thermique kW (p.c.s.* ) Nominale	Débit * (g/h) G20	Puisance thermique kW (p.c.s.* ) Nominale	Débit * (l/h) G25
Rapide (R)	100	0.70	3.00	39	41	86	218	214	132(H3)	3.00	286	3.00	332
Rapide Réduit (RR)	100	0.70	2.60	39	41	80	189	186	122(H3)	2.60	248	2.60	183
Semi Rapide (S)	75	0.40	1.65	28	30	64	120	118	96(Y)	1.65	157	1.65	111
Auxiliaire (A)	55	0.40	1.00	28	30	50	73	71	79(6)	1.00	95	1.00	365
Triple Coronne (TC)	130	1.50	3.30	61	57	65x2	240	236	103x2	3.30	314	3.30	376
Deux flammes (DCDR Intérieur)	36	0.40	0.90	27	-	44	65	64	74	0.90	86	0.90	100
Deux flammes (DCDR Exterieur) 2 injecteurs	130	1.50	4.10	61	-	70x2	298	293	110x2	4.10	390	4.10	454
Pressions d'alimentation	Nominale (mbar) Minimum (mbar) Maximum (mbar)						28-30 20 25 35 45				20 17 25		25 20 30

(1) Seulement pour les appareils équipés de dispositif de sécurité.

PCN 641 IX/A

PCN 641 N/T/IX/A
PCN 641 T/IX/A
PCN 642 T/IX/A

PCN 731 T/D2/IX/A
PCN 732 T/D2/IX/A

PNC 722 T/D2/IX/AX

PCN 751 T/IX/A
PCN 752 T/IX/A

Mise en marche et utilisation

! La position du brûleur gaz correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèle équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

!En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ”.

Le brûleur à "deux flammes indépendantes"**

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximum permet d'obtenir une puissance élevé qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double annexe de flamme permit de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, rundout si vous utilisez les deux brûleurs à leur réglage minimum.

Pour une utilisation optime du foyer double flamme, ne reglez jamais, simultanément, la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale.

Voussoupvezutilisezdescasserolesde toutdimension,pourlespluspetites n'allumeze que le bruleur interieur.Chaque couronne composant le bruleur "deuxflammesindependantes"a sa propre manette de commande：

la manette caractérisée par le symbole contrôle l'anneau extérieur; la manette caractérisée par le symbole contrôle l'anneau interieur; Pour allumer l'anneau souhaïte, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position

Le brûleur est équipéd'un allumage électronique qui est activé automatiquement par pression sur la manette.

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

Pour le réglage du brûleurCHOsi, servez-vous de la manette correspondante, comme suit:

Eteint

Maximum

Minimum

• N'exist que sur certains modèles.

Pour êtreindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ”).

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• D'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• De toujours utiliser des cassetoles à fond plat et avec couvercle.
• De tourner la manette dans la position minimum au moment de l'ébullition.

Casseroles à utiliser sur les tables de cuisson de 60 cm

Brûleurs	Ø Diamètre de récipients (cm)
Rapide (R)	24 - 26
Rapide Réduit (RR)	24 - 26
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26

Casseroles à utiliser sur les tables de cuisson de 75 cm

Brûleurs	Ø Diamètre de recipients (cm)
Rapide Réduit (RR)	24 - 26
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26
Deux Flames (DCDR interieur)	10 - 14
Deux Flames (DCDR extérieur)	26 - 28

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs".

Pour un maximum de stabilité, assurez-vous systématiquement que les supports de la poèle soient bien fixés et que chaque poèle soit centré sur son brûleur.
- Les poignées des poèles doivent être alignées avec les barres de support.
- Les poignées des poèles doivent être positionnées de façon à ne pas dépasser de l'avant de la cusinière.

L'aspect le plus variable en termes de stabilité des casseroles peut être la casserole elle-même (ou son positionnement durant son utilisation). Des casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur, avec les poignées positionnées en ligne

avec l'un des fers de la grille offrent bien sur le maximum de stabilité.

Précautions et conseils

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe 3.
  Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.

• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.

• Cét apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touche pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chauffage d'une piece) est impropre et donc dangereux. Le fabricant decline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas été bouchés
• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l'appareil n'est pas utilisé.
• Ne tirez surtout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEbranche la fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
  N'utilise pas de casseroles instables ou déformées.
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.
  S'assurer que les enfants ne jouent pas avec l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.ar une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclées.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils menagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrière" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Faites cuire vos alimentés dans des casseroles ou des poèmes à couvercle et utilisez le moins d'eau possible. Faire cuire les alimentés dans des casseroles ouvertes augmente considérablement la consommation d'énergie.
  Utilisez exclusivement des casseroles et poêles à fond plat.

• Si vous cuisine un aliment qui nécessite beaucoup de temps, il est préféable d'utiliser un autocueilur qui est deux fois plus rapide et economise un tiers de l'énergie.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de la surface de la table de cuisson

• Nettoyez les parties émailées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
• Siles surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne s'est.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Eliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.
  Nettoyez l'inox uniquement avec un chiffon doux ou une éponge.
• N'utilisez enaucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.
  N'utilisez pas d'appareils de nettoyage à la vapeur.
  N'utilise pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des elements de la table de cuisson

• Nettoyez les parties émailées et en verre uniquement avec un chiffon doux ou une éponge.
• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
• Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soignement tous les résidus d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée.
  Rincez et séchez.
• Réinstallé les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
• Sur les modèles équipés de bougies d'allumage électriques et de dispositif de sécurité, voirlez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyezles à l'aide d'un chiffon humide, si nécessaire. Eliminez tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.

! Pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le replacer.

! Cette opération doit être effectuee par un technician agreé par le fabricant.

FR

Anomalies et/remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons Ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôle si:

les orifices de sortie du gaz ne sont pas par hasard bouchés.
- les pièces amovibles composant le brûleur sont bien montées correctement.
- il y a des courants d'air dans les environns du plan de cuisson

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôle si:

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
  les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'eteint quand il est régle sur la position de minimum.

Avez-vous contrôle si:

les orifices de sortie du gaz ne sont pas par hasard bouchés
- il y a des courants d'air dans les environns du plan de cuisson
les minima n'ont pas bien ete regles.

Les casseroles sont instables.

Avez-vous contrôle si:

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard ete inversee.

Instalación

Antes de effetuar la connexion verifique que:

Desligar a corrente électrique

jui jui jui jui jui jui jui jui

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

.（）

100

H=304g|

jua H=204uJgU

m : x = 1 或 3x + 4y + 1 = 0

jua H=40aJgJ 1

sodolulw"glj jgl aaiu"j 2gaa gaa j!

glll j. clll j Jia jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui

a

Lolai a buaa (gla) gis prsi

1

aB

aiee

jgl

Aucj j 1j 1j aal 1j 1j 1j

gall

Jusio Jusio jgoljolalal jol jol jol

cabi 1 y 4 p a l y 1 5 2 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4

（）

aill

2 gill all no agswal chwly adals cldia pliy adhail gls jn o kai

(1)

j 1

A

aee aee eae ee eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae

Jauuuiuilll llll llln

gall gll gull jnss jss jll jssjss
