MODE D'EMPLOI PK 640 R GH HOTPOINT

Anomalies et remèdes,34

être utilisé par des enfants de plus de

8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances indispensables, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une utilisation de l'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION : Laisser un récipient de cuisson avec de l'huile ou de la graisse sur un foyer est dangereux et risque d'entraîner un incendie. Il ne faut JAMAIS essayer d'éteindre une flamme ou un incendie avec de l’eau ! Il faut éteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque

électrique sont chauds.

Cet appareil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

ATTENTION : si la table en verre est endommagée :

- éteindre immédiatement tous les brûleurs et les éventuels éléments chauffants électriques et débrancher l'appareil du réseau électrique

- ne pas toucher la surface de l'appareil

ATENCIÔN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores.

ATENCIÔN: Si se dañara la superficie de vidrio:

- apague inmediatamente todos los quemadores y eventuales elementos

+ Manettes de commande des BRÛLEURS GAZ et de la TABLE DE CUISSON VITROCÉRAMIQUE* pour le réglage de la flamme ou de la puissance.

+ La bougie d'allumage des BRÜLEURS GAZ* permet l'allumage automatique du brûleur sélectionné.

DISPOSITIF DE SÉCURITÉ" en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

* N'existe que sur certains modèles.

DISPOSITIVO DE SEGURIDAD*

+ Piloto de FUNCIONAMIENTO DE LA PLACA VITROCERAMICA*: se enciende cuando el mando estä en cualquier otra posicién que no sea la de apagado.

{exclusiveiy for cooking applances) the Outside

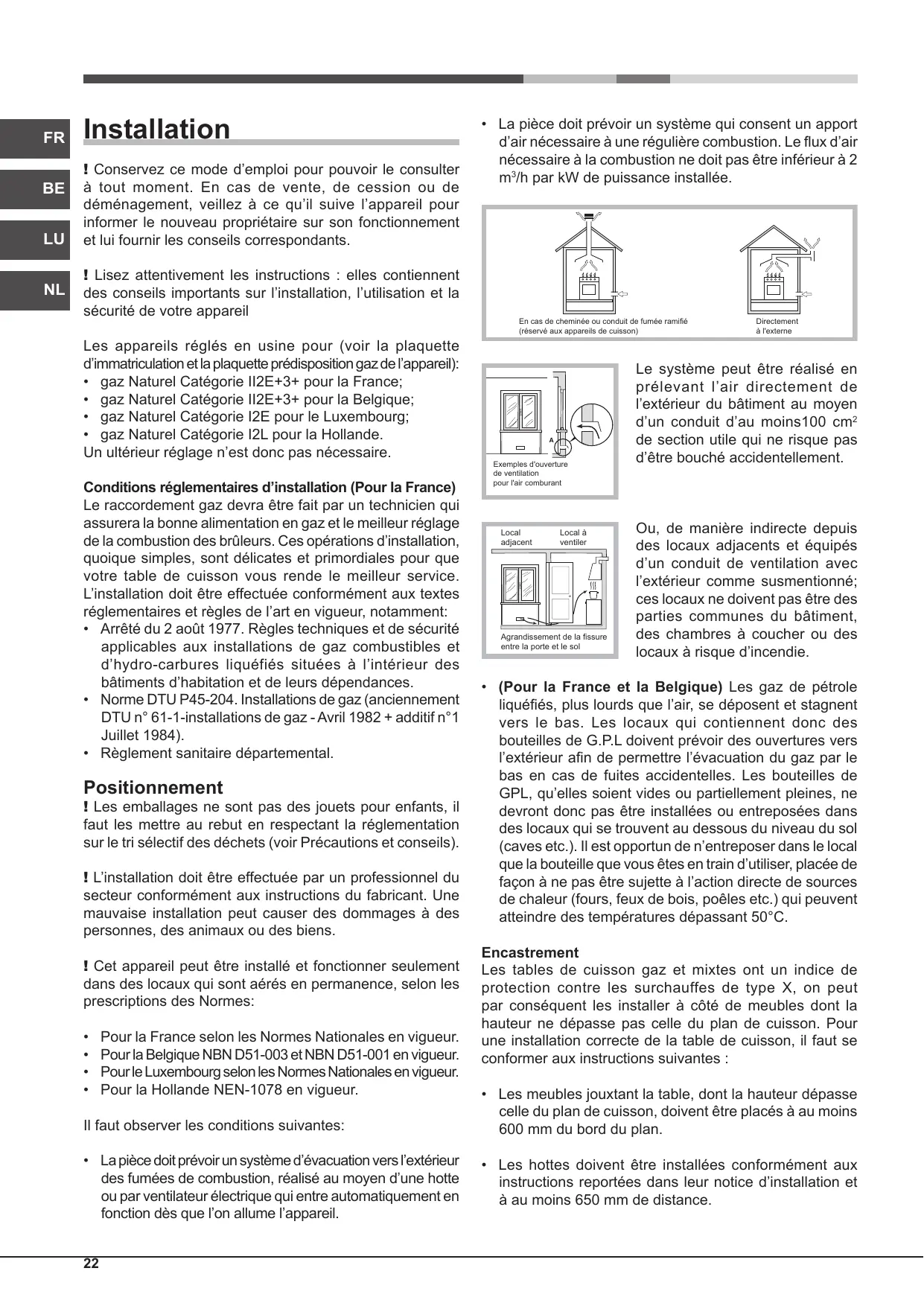

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l’utilisation et la sécurité de votre appareil

Les appareils réglés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

+ _ gaz Naturel Catégorie II2E+3+ pour la France;

+ _ gaz Naturel Catégorie II2E+3+ pour la Belgique;

+ gaz Naturel Catégorie I2E pour le Luxembourg;

de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service.

L'installation doit être effectuée conformément aux textes

réglementaires et règles de l’art en vigueur, notamment:

-+_ Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.

+. Norme DTU P45-204. Installations de gaz (anciennement

DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984). ! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

+_ Pour la France selon les Normes Nationales en vigueur.

+__Pourla Belgique NBN D51-003 et NBN D51-001 en vigueur. + Pourle Luxembourg selon les Normes Nationales en vigueur. +_ Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

+__ La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l'appareil.

+ La pièce doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m/h par kW de puissance installée.

En cas de cheminée ou conduit de fumée ramifé

{réservé aux appareils de cuisson)

_ Le système peut être réalisé en

prélevant l'air directement de

A | l'extérieur du bâtiment au moyen

LA d'un conduit d'au moins100 cm?

[] parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie.

GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

600 mm du bord du plan.

+ Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et

à au moins 650 mm de distance.

Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur

(le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement

électrique de l'appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

la prise est bien munie d'une terre conforme à la loi;

la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;

+ la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”.

+ _ Pour la Belgique - le Luxembourg - la Hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la

Belgique, 12E pour le Luxembourg n nl et I2L pour la Hollande, il faut 6e avant tout installer le raccord “R” sn

(disponible sur demande auprès

du Service d'Assistance Technique

Ariston) avec son étanchéité “G”

sur le raccord en forme de “L” situé

sur le tuyau de raccordement gaz (voir figure). Le raccord

est fourni de filetage conique mâle avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

- ou d’un tuyau rigide (pour la Belgique selon les Normes

de manière à pouvoir facilement le manoeuvrer. Pour le

Luxembourg et la Hollande selon les Normes Nationales

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en “L” orientable dont l'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est fileté

1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas

à des parties mobiles et n'est pas écrasé.

! N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la

France et la Belgique)

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.

2. dévissez les injecteurs à l’aide d’une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “Caractéristiques des brûleurs et des injecteurs”).

3. remontez les différentes parties en effectuant les opérations dans le sens inverse.

4. en fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Remplacement des injecteurs sur le brûleur “deux

flammes” indépendantes

3. remontez les différentes parties en effectuant les opérations dans le sens inverse.

Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

+ Réglage minimum (pour la France e la Belgique) 1. Placez le robinet sur la position de minima;

2. Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obteniez une petite flamme régulière;

1 Dans le cas du brûleur DCDR mono commande, effectuer

le réglage au moyen des 2 vis situées à côté de la tige du

robinet (voir figure).

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

Cet appareil est conforme aux - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives.

- 2009/142/CEE du 30/11/09 (Gaz) et modifications successives.

- 2002/96/CEE et modifications successives.

Tableau 1 (Pour la France et la Belgique) Gaz liquidés Gaz natural Les tables de cuisson sont équipées de réglage de puissance “ discret “ permettant de régler avec précision la flamme jusqu'à 5 niveaux différents. Grâce à ce système, les tables à gaz permettent de toujours obtenir les mêmes résultats pour chaque recette car il est plus simple de repérer avec précision le niveau de puissance optimal pour le type de cuisson choisi.

Chaque manette permet de régler le brûleur sélectionné comme suit :

Maximum Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des

aiguilles d'une montre pour la ramener en face du symbole “e”.

Réglage “ discret “ de la flamme

Il'est possible de régler à l’aide de la manette 5 niveaux de puissance pour le brûleur choisi.

Pour passer d’un niveau à l’autre,

30e il suffit de tourner la manette vers r le niveau choisi. Un déclic /clic signale le passage © d'un niveau à l’autre. Le niveau sélectionné est signalé / par le symbole correspondant

‘ (symboles © I ( [] O). Ce

système assure un réglage parfait de la flamme et permet de toujours obtenir le même résultat de cuisson car il est plus facile de régler le niveau de puissance désiré.

* N'existe que sur certains modèles.

Le brûleur à “ deux flammes “

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément

(uniquement dans le cas de double commande).

Le brûleur étant équipé d’un dispositif de sécurité de flamme, appuyer pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

tourner d’un déclic jusqu'à la position ®, procédez ensuite au réglage en tournant la manette dans le sens inverse des aiguilles d'une montre jusqu’à l’un des 12 niveaux de puissance désiré.

La zone chauffante est indiquée graphiquement, elle devient rouge quand elle est allumée.

A. foyer circulaire;

+ d'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.

+ de toujours utiliser des casseroles à fond plat et avec couvercle.

+ de tourner la manette dans la position minimum au

moment de l'ébullition.

Brûleurs 9 Récipients (cm)

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs”

* N'existe que sur certains modèles.

Quelques conseils pratiques pour mieux utiliser votre table vitrocéramique

-_utilisez des casseroles à fond plat pour qu'elles adhèrent parfaitement à la zone de chauffe;

utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée;

+ ne laissez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.

! La colle utilisée pour sceller la vitre peut laisser des traces de gras. Avant d'utiliser l'appareil, nous conseillons de les

éliminer avec un produit de nettoyage non abrasif. Durant les premières heures d'utilisation, il est possible de sentir une odeur de caoutchouc qui disparaîtra immédiatement.

+ Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation.

+ Cet appareil a été conçu pour un usage familial, de type non professionnel.

+ _ Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

+ Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.

+ Cet appareil qui sert à cuire des aliments ne doit

é que par des adultes conformément aux

ns du mode d'emploi. Toute autre utilisation

(comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

+ Evitez que le cordon d'alimentation d'autres petits

électroménagers touche à des parties chaudes du four.

+ _Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés

+ _ Contrôlez toujours que les manettes sont bien dans la position “e”/“o” quand l'appareil n'est pas utilisé.

+ _ Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

+ N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.

+ _ En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil.

Contactez le service d’Assistance (voir Assistance).

+ Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.

+ _ N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

+ Ne laissez pas la plaque électrique allumée sans casserole dessus.

+ N'utilisez pas de casseroles instables ou déformées.

+ Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience où de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.

+ _ S'assurer que les enfants ne jouent pas avec l'appareil.

+ Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

+ _ Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

+ _ La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la

“poubelle barrée” est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel appareil similaire.

Tous les principaux fabricants d'appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d'enlèvement des appareils usagés.

Nettoyage et entretien

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l’appareil

{N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges

à surface abrasive : ils risquent de rayer irrémédiablement la surface.

{Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

+_ Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.

+ Les parties démontables des brûleurs doivent être lavées fréquemment à l’eau chaude avec du détergent en éliminant soigneusement toute incrustation.

+ _ Dansle cas de tables équipées d'allumage automatique, nettoyez fréquemment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés.

+ _ Avant de commencer à cuisiner, nettoyez la surface à l’aide d'un chiffon humide pour éliminer toute trace de poussière ou de résidus d'aliments cuits auparavant.

Nettoyez régulièrement la surface de la table en utilisant une solution d’eau tiède et de détergent non abrasif.

en vitrocéramique. Eliminez tout d'abord tous restes d'aliments et . toutes éclaboussures de graisse

à l’aide d’un racloir comme par exemple CERAu® (n'étant pas

fourni avec l'appareil).

Nettoyez la table de cuisson quand elle est tiède; utilisez un produit de nettoyage approprié (comme celui de la ligne

Solutions disponible dans tous les Centres d'Assistance Technique) et du papier essuie-tout, frottez avec un chiffon humide et essuyez. Des feuilles alu, des objets en plastique ou en matière synthétique ayant malencontreusement fondu, comme d'ailleurs du sucre ou des aliments à haut contenu en sucre doivent être aussitôt nettoyés quand la zone de cuisson est encore chaude à l'aide d'un racloir.

Certains produits de nettoyage spécifiques forment une couche superficielle transparente résistante à la saleté qui protège aussi la surface contre les dommages causés par des aliments à haut contenu en sucre.

N'utilisez jamais d'éponges ou de produits abrasifs, ni de détergents chimiques agressifs tels que par exemple les produits en atomiseur pour four ou les produits détachants.

+ _ Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore).

Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussitôt tout débordement d'eau.

! Pas besoin de retirer les grilles pour nettoyer la surface du plan de cuisson. Grâce à leur système de support, il suffit de soulever les grilles et de les garder dans cette position ou des les faire pivoter pour les poser sur un support arrière.

Attention à ne pas poser les grilles chaudes sur l’éventuel couvercle en verre pour éviter que les caoutchoucs sur le verre s’abîment.

Entretien robinets gaz

Il peut arriver qu'au bout d’un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas où ne fonctionne pas très bien. Avant d'appeler le service après- vente, voyons ensemble que faire. Vérifiez avant tout s’il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brûleur ne s’allume pas ou la flamme n’est pas uniforme.

Avez-vous contrôlé si :

+ les orifices de sortie du gaz ne sont pas par hasard bouchés.

+ les pièces amovibles composant le brûleur sont bien montées correctement.

*_il y a des courants d'air dans les environs du plan de cuisson

La flamme s’éteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôlé si :

*_ vous avez bien appuyé à fond sur la manette.

+ _ vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.

+ _les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s’éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si :

-_les orifices de sortie du gaz ne sont pas par hasard bouchés

-_ilyades courants d'air dans les environs du plan de cuisson + les minima n'ont pas bien été réglés.

Les casseroles sont instables.

Avez-vous contrôlé si :

+ _le fond de la casserole est parfaitement plat

+ la casserole est bien placée au centre du brûleur

+ _ la position des grilles n’a pas par hasard été inversée.

éste ültimo deberä mantener una distancia minima de la superficie de trabajo de 700 mm. (ver la figura).

+ _ El'espacio para el mueble deberä tener las dimensiones indicadas en la figura.

Se han previsto ganchos de fijacién que permiten fijar la encimera a superficies de 20 a 40 mm. de espesor. Para un buena fijacién de la encimera, es aconsejable usar todos los ganchos que se suministran.

Instale en el cable un enchufe normalizado para la carga indicada en la placa de caracteristicas.

En el caso de conexién directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia minima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentacién eléctrica se debe colocar de modo tal que no alcance en ningün punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexiôn eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexiôn verifique que:

-+_ la toma tenga conexiôn a tierra y que sea conforme con la ley;

+ la toma sea capaz de soportar la carga mäxima de potencia de la mäquina indicada en la placa de caracteristicas;

+_latensién de alimentaciôn eléctrica esté comprendida dentro de los valores indicados en la placa de caracteristicas;

+ la toma sea compatible con el enchufe del aparato.

Si no es asi, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones multiples.

re) Glgisl cs! pe 138 ose exil Ailo Qullie gl 58 a jé a

SisLS ps qi ji 4 cueluf ie 2 51 JUS ui Les Où

D ut 4ile 59 DAS (65 je la crsiall (51 yla 05 32e » J (3 Col

LAS) cd (5 5 ls Gé JB 4€ 3 Jla 338 3 GISI cul aË ça At os je bles buts Gé 1) (5 ces vraiuie (A7 is SI

(ha 3j cutai) œil ta gai alaâiuts du s5tl

Ge Jeuis dijas goes qu AE) Ja AU, Juill ei oi es #
