Type de produit	Climatisation split murale
Marque	Hitachi
Modèle	RAC-20PECI
Dimensions de l'unité intérieure (L x H x P)	790 x 270 x 210 mm
Dimensions de l'unité extérieure (L x H x P)	700 x 550 x 250 mm
Poids de l'unité intérieure	8 kg
Poids de l'unité extérieure	25 kg
Alimentation électrique	220-240 V, 50 Hz, monophasé
Puissance de refroidissement	2,0 kW (2000 W)
Fonctions principales	Refroidissement, Déshumidification, Ventilation, Minuterie
Entretien et nettoyage	Nettoyer le filtre à air toutes les 2 semaines. Utiliser un aspirateur ou de l'eau tiède. Ne pas utiliser de solvants.
Entretien des ailettes	Nettoyer avec un pinceau doux ou un aspirateur pour éviter l'accumulation de poussière.
Sécurité	Arrêt automatique en cas de dysfonctionnement, protection du compresseur (délai 3 minutes), verrouillage enfant de la télécommande.
Installation	Doit être installée par un professionnel qualifié. Distance minimale entre unités : 3 mètres de liaison frigorifique.
Réfrigérant	R32 (quantité variable selon la longueur des tuyaux)
Indice de réparabilité	7,4/10 (donnée indicative pour les modèles récents)
Pièces détachées disponibles	Filtres, télécommande, carte électronique, ventilateur, compresseur, etc.
Garantie	2 ans (pièces et main-d'œuvre), 5 ans pour le compresseur

FOIRE AUX QUESTIONS - RAC-20PECI HITACHI

Comment nettoyer le filtre de mon climatiseur Hitachi RAC-20PECI ?

Ouvrez le panneau avant, retirez le filtre à air, nettoyez-le avec un aspirateur ou à l'eau tiède savonneuse, séchez-le complètement avant de le remettre. Effectuez cette opération toutes les 2 semaines pour un fonctionnement optimal.

Pourquoi mon appareil ne refroidit-il pas suffisamment ?

Vérifiez que le filtre est propre, que la télécommande est en mode Refroidissement, que la température réglée est inférieure à la température ambiante, et que les unités intérieure et extérieure ne sont pas obstruées. Si le problème persiste, contactez un technicien.

Que faire si le climatiseur ne s'allume pas ?

Assurez-vous que l'appareil est branché et que le disjoncteur n'a pas sauté. Vérifiez les piles de la télécommande. Si l'appareil émet un bip mais ne démarre pas, attendez 3 minutes (protection du compresseur). Si rien ne fonctionne, une réparation peut être nécessaire.

Quelle est la consommation électrique du RAC-20PECI ?

En mode refroidissement, la consommation est d'environ 600-800 W selon les conditions. Consultez l'étiquette énergétique sur l'appareil pour les valeurs exactes.

Puis-je utiliser le climatiseur en hiver pour chauffer ?

Le modèle RAC-20PECI est un climatiseur réversible ? Sur la notice, il est indiqué 'refroidissement' uniquement. Si vous avez un modèle avec pompe à chaleur, la fonction chauffage est possible. Vérifiez le mode sur la télécommande.

Comment régler la minuterie ?

Appuyez sur le bouton Timer de la télécommande. Utilisez les flèches pour régler l'heure d'allumage ou d'extinction. Validez avec le bouton OK. Le voyant correspondant s'allume sur l'unité intérieure.

Que signifie le code erreur E9 sur l'écran ?

Le code E9 indique généralement un problème de communication entre l'unité intérieure et extérieure. Vérifiez les connexions électriques et frigorifiques. Si le défaut persiste, un technicien doit intervenir.

À quelle fréquence dois-je faire réviser mon climatiseur ?

Il est recommandé de faire effectuer un entretien professionnel tous les 1 à 2 ans, incluant le nettoyage des échangeurs, la vérification du gaz réfrigérant et des connexions électriques.

Comment obtenir la notice en français ?

Vous pouvez télécharger la notice gratuite au format PDF depuis le site notice-facile.com. Sélectionnez la langue française dans le menu déroulant et saisissez votre email pour recevoir un lien de téléchargement.

Puis installer moi-même le climatiseur ?

L'installation d'un split climatisé nécessite des compétences en électricité et en froid. Il est fortement recommandé de faire appel à un installateur professionnel pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI RAC-20PECI HITACHI

Des performances optimales et un fonctionnement à long terme seront assurés en appliquant les présentes instructions après avoir entièrement lu ce mode d'emploi.

Cet appareil de conditionnement d'air pour locaux est destiné uniquement à l'usage des consommateurs.

Ne l'utilisez pas pour la conservation de produits alimentaires, animaux, plantes, machines de précision, objets d'art, médicaments ou similaires.

CONSIGNES DE SÉCURITÉ

- Veuillez lire attentivement les consignes de sécurité avant de mettre en service l'appareil afin de l'utiliser correctement.

- Portez une attention particulière aux mentions “Avertissement” et “Attention”. Les mentions "Avertissement" indiquent des points, qui s'ils ne sont pas strictement observés, peuvent entraîner la mort ou des blessures graves. Les mentions "Attention" indiquent des points qui peuvent entraîner de graves conséquences s'ils ne sont pas correctement observés. Veuillez observer impérativement toutes les consignes pour garantir votre sécurité.

- Les pictogrammes ont les significations indiquées ci-dessous. (Figurent ci-dessous des exemples de signalétique).

Vérifiez que le fil de terre est connecté.	Le symbole affiché dans la figure indique une interdiction.
Indique les instructions à suivre.

• Veuillez garder ce manuel après lecture.

PRÉCAUTIONS À OBSERVER LORS DE L'INSTALLATION

[20Y4]AVERTISSEMENT	Ne pas modifier l'appareil.Une fuite d'eau, une défaillance, un court-circuit ou un incendie peuvent résulter d'une modification que vous auriez effectuée.	AVERTISSEMENT
	Veuillez demander à notre représentant ou à un technicien qualifié d'installer votre appareil.Une fuite d'eau, un court-circuit ou un incendie peuvent se produire si vous effectuez vous-même l'installation.
	Veuillez utiliser une ligne de mise à la terre.N'installez pas la ligne de mise à terre à proximité de canalisations d'eau ou de gaz, d'un paratonnerre ou de la ligne de mise à la terre d'un téléphone. Une mauvaise installation de la ligne de mise à la terre peut entraîner des décharges électriques ou un incendie.	RACCORDEMENT DE LA LIGNE DE MISE À LA TERRE
	Veillez à utiliser la tuyauterie spécifiée pour le gaz réfrigérant R410A. Sinon, il peut en résulter une rupture des tuyaux en cuivre ou une défaillance.
[2HWY]ATTENTION	Un disjoncteur doit être prévu, selon le lieu de montage de l'appareil.Sans disjoncteur, il existe un risque de décharge électrique.	AVERTISSEMENT
	N'installez pas l'unité à proximité d'une source de gaz inflammable. Si une fuite de gaz se produisait à proximité, le groupe extérieur risquerait de prendre feu.
	Veillez à bien installer le tuyau de vidange pour assurer une bonne évacuation de l'eau.
	Assurez-vous d'utiliser une alimentation électrique de 220 V - 230 V monophasée.L'utilisation d'un autre type d'alimentation électrique peut entraîner une surchauffe des composants électriques et un incendie.	AVERTISSEMENT

PRÉCAUTIONS À OBSERVER LORS DU DÉPLACEMENT OU DE L'ENTRETIEN

[0x55]AVERTISSEMENT	• Si une situation anormale survient (odeur de brûlé, par exemple), cessez d’utiliser l’unité et coupez le disjoncteur. Contactez votre installateur. Si vous continuez d’utiliser l’unité dans des conditions anormales,vous risquez de provoquer une panne, un court-circuit ou un incendie.
	• Veuillez contacter le revendeur ou distributeur pour l’entretien. Un entretien que vous auriez mal effectué vous-même peut entraîner des décharges électriques et un incendie.
	• Veuillez contacter le revendeur ou distributeur si vous souhaitez déposer et réinstaller l’appareil. Des décharges électriques ou un incen-die peuvent se produire si vous effectuez vous-même et de manière non réglementaire la dépose et la réinstallation de l’appareil.

PRÉCAUTIONS À OBSERVER LORS DE L'UTILISATION

AVERTISSEMENT	Pour votre santé, évitez l'exposition prolongée au flux d'air direct. AVERTISSEMENT
	N'introduisez pas d'objets comme des tiges minces dans le panneau de la soufflante ou le côté aspiration, le ventilateur à haute vitesse à l'intérieur pouvant constituer un danger.AVERTISSEMENT
	N'utilisez pas de conducteur comme un fil à fusible, ce qui pourraint causer un accident mortel. AVERTISSEMENT
	En cas d'orage, débranchez la fiche électrique et mettez le disjoncteur hors circuit.
	Des bombes aérosol ou d'autres combustibles ne doivent être approchés à moins d'un mètre des sorties d'air ou de l'unité intérieure et du groupe extérieur.La pression interne d'une bombe aérosol peut être augmentée par l'air chaud et une explosion peut se produire. AVERTISSEMENT
PRECAUTIONS DURING OPERATION
ATTENTION	L'appareil doit être utilisé selon les indications du fabricant et non pas pour d'autres usages.AVERTISSEMENT
	ATTENTION À L'HUMIDITÉNe pas manipuler l'appareil avec les mains mouillées, ce qui peut provoquer un accident mortel.
	Lors de l'utilisation de l'appareil avec des équipements de combustion, aérer régulièrement la pièce pour éviter le manque d'oxygène.OBSERVER STRICTE-MENT LES PRÉCAUTIONS
	AVERTISSEMENTNe pas diriger l'air frais diffusé par le climatiseur sur des appareils électroménagers chauffants, ce qui peut dégrader leur efficacité, comme dans le cas des bouilloires électriques, des fours, etc.
	Assurez-vous que le support de fixation à l'extérieur est stable, solide et résistant.En cas contraire, le groupe extérieur peut s'effondrer et entraîner un danger.AVERTISSEMENT
	AVERTISSEMENTNe pas laver l'appareil avec de l'eau ni poser de récipient contenant de l'eau, comme un vase, sur l'unité intérieure.Une fuite électrique peut être présente et causer une électrocution.
	Ne pas poser de plantes directement en dessous du flux d'air, ce qui peut leur être défavorable.AVERTISSEMENT
	!ARRETVeillez à arrêter l'appareil en utilisant la télécommande et à mettre hors circuit le disjoncteur pour le nettoyage, le ventilateur à haute vitesse l'intérieur de l'appareil pouvant constituer un risque.
	Mettez le disjoncteur hors circuit si l'appareil ne doit pas être utilisé pendant une période de temps prolongée.
	AVERTISSEMENTNe pas monter sur le groupe extérieur ni poser d'objets dessus.
	Lors de l'utilisation de l'appareil avec la porte et les fenêtres ouvertes (l'humidité ambiante est toujours au-dessus de 80%) et avec le volet d'air tourné vers le bas ou se déplaçant automatiquement pendant une période de temps prolongée, de l'eau se condensera sur le volet d'air et peut s'égoutter.Cela risque de détériorer vos meubles en les mouillant. Il est donc conseillé de ne pas continuer à utiliser l'appareil dans ces conditions pendant pour une période de temps prolongée.AVERTISSEMENT
	AVERTISSEMENTLorsque la chaleur régnant dans la pièce dépasse la capacité de refroidissement ou de chauffage de l'appareil (par exemple, dans le cas où de nombreuses personnes entrent dans la pièce ou en cas d'utilisation d'un appareil de chauffage, etc.), la température programmée ne peut pas être atteinte.
	Le nettoyage de l'unité intérieure ne doit être effectué que par du personnel habilité pour cette intervention. Contactez le revendeur ou distributeur.L'utilisation de produits détergents ou équivalents du commerce peut abîmer les pièces en plastique ou boucher le tuyau de vidange, ce qui peut entraîner une fuite d'eau et un risque d'électrocution.AVERTISSEMENT
	NE PAS TOUCHERNe pas toucher l'orifice de sortie d'air, la surface du fond ni les ailettes en aluminium du groupe extérieur.Vous pouvez vous blesser.
	Ne pas toucher le tuyau de réfrigérant ni la soupape de raccordement.Vous pouvez vous brûler.NE PAS TOUCHER
	Cet appareil ne doit pas être manipulé par des enfants, ni des personnes souffrant d'un quelconque handicap physique, sensoriel ou mental, ou qui n'ont pas l'expérience ou les connaissances nécessaires, à moins qu'elles ne bénéficient d'une supervision ou des instructions appropriées. Il doit être interdit aux enfants de jouer avec l'appareil.

PLAGE DE FONCTIONNEMENT

Mode de fonctionnement Refroidissement / Déshumidification Chauffage

Température extérieure -10 à 43 °C -15 à 21 °C

NOM ET FONCTIONS DE CHAQUE PIÈCE

UNITÉ INTÉRIEURE

Filtre à air

Empêche la poussière de pénétrer dans l'unité intérieure.

(Voir page 26)

Panneau frontal

(Voir page 27)

Indicateurs de l'unité intérieure

Voyant indiquant le mode de fonctionnement.

(Voir page 25)

Déflecteur horizontal Déflecteur vertical (Sortie d'air)

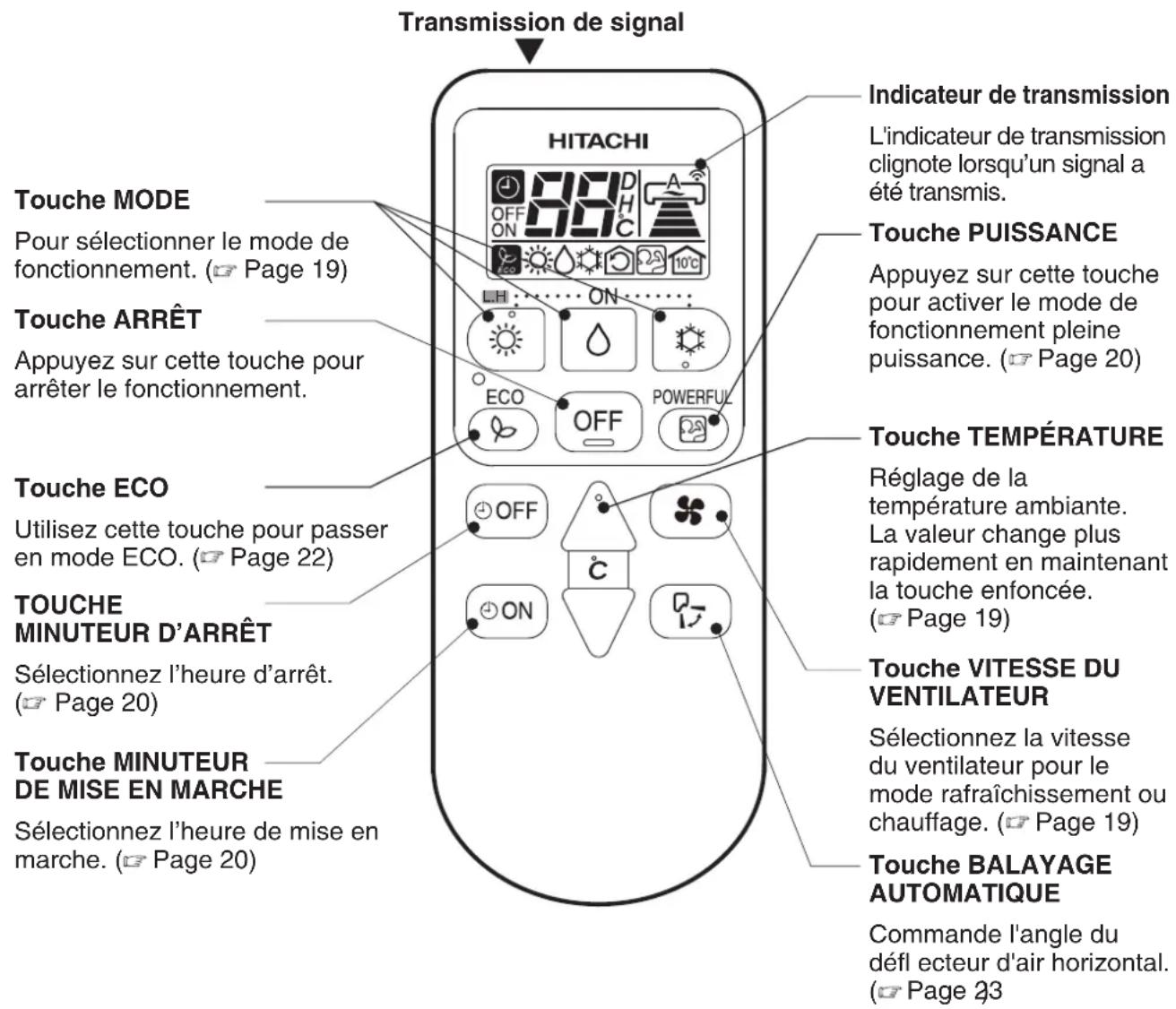

Télécommande

Envoie un signal de fonctionnement à l'unité intérieure.

Permet de faire fonctionner l'appareildans son ensemble.

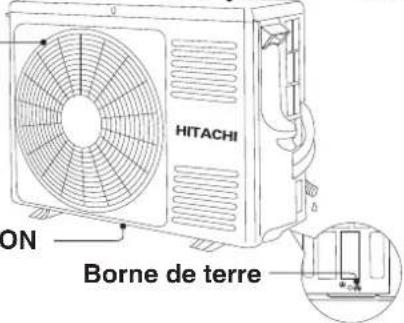

GROUPE EXTÉRIEUR

RAC-18WEC RAC-25WEC RAC-35WEC RAC-10WEC RAC-14WEC

Sortie d'air

Lorsque l'appareil fonctionne en mode chauffage, l'air évacué est frais et lorsque l'appareil fonctionne en mode refroidissement ou déshumi-difi cation, l'air évacué est chaud.

Lorsque l'appareil fonctionne en mode chauffage, l'air évacué est frais et lorsque l'appareil fonctionne en mode refroidissement ou déshumi-difi cation, l'air évacué est chaud.

Tuyau de vidange

Evacue l'eau de l'unité intérieure vers le groupe extérieur pendant le fonctionnement en mode refroidissement ou déshumidification

Tuyaux et câbles

Entrées d'air (à l'arrière et à gauche)

Tuyau de vidange

Évacue l'eau de l'unité intérieure vers le groupe extérieur pendant le fonctionnement en mode refroidissement ou déshumidifi cation.

Tuyaux et câbles

Entrées d'air (à l'arrière et à gauche)

ORIFICE D'ÉVACUATION

À propos du groupe extérieur:

• Si "Stop" est sélectionné pendant le fonctionnement de l'unité intérieure, le ventilateur du groupe extérieur continue de fonctionner pendant 10 à 60 secondes pour refroidir les composants électriques.
• Lors du fonctionnement en mode chauffage, de la condensation ou de l'eau provenant du dégivrage s'écoule. Ne recouvrez pas l'orifi ce de vidange du groupe extérieur, sinon cette eau risque de geler dans la zone de refroidissement.

- En cas de fixation du groupe extérieur au plafond, installez la douille et le tuyau de vidange sur l'orifice de vidange et vidangez l'eau.

NOM DU MODÈLE ET DIMENSIONS

MODÉLE LARGEUR (mm)	HAUTEUR (mm)		PROFONDEUR (mm)
RAK-18/25/35/50PEC,RAK-25/35/50PECC,RAK-10/14/20PECI	780280218
RAC-18/25/35WEC,RAC-10/14WECI	660530		278
RAC-50WEC,RAC-20WECI	792600299

INDICATEURS DE L'UNITÉ INTÉRIEURE

ATTENTION

Coupez le disjoncteur si l'unité doit être arrêtée pendant une période prolongée.

INTERRUPTEUR TEMPORAIRE

Utilisez ce commutateur pour démarrer et arrêter l'appareil si la télécommande ne fonctionne pas.

• Lorsque vous appuyez sur le commutateur temporaire, l'appareil fonctionne en mode automatique.
• Si vous utilisez le commutateur temporaire après un redémarrage de l'appareil, ce dernier fonctionne en mode automatique.

Si l'appareil est sous tension mais ne fonctionne pas, de l'électricité est légèrement consommée par le circuit de commande. Pour économiser de l'électricité, mettez l'appareil hors tension (ou désactivez le coupe-circuit si l'alimentation provient du groupe extérieur).

- Elle permet de commander à distance les fonctions du climatiseur et de régler la minuterie. La portée de commande est d'environ 7 mètres. Si l'éclairage intérieur est commandé électroniquement, la portée de commande peut être moindre.

Précautions d'usage

• N'exposez pas la télécommande à la lumière directe du soleil et à des températures élevées.
• Ne la laissez pas tomber au sol et protégez-la de l'eau.
• Si vous appuyez sur la touche FONCTION en cours de fonctionnement, le climatiseur peut s'arrêter pendant environ 3 minutes à titre de protection, avant de pouvoir le remettre en marche.

COMMANDE MANUELLE [Chauffage .Déshumidification .Rafraîchissement]

■ Veuillez utiliser les conditions ci-dessous si vous souhaitez régler le mode de fonctionnement, la température ambiante et la vitesse du ventilateur manuellement.

CHAUFFAGE DÉSHUMIDIFICATION RAFRAÎCHISSEMENT
Température extérieure en dessous de 24°C	Température ambiante au-dessus de 16°C	Température extérieure au-dessus de 21°C

1 SÉLECTION DU MODE DE FONCTIONNEMENT

- À chaque fois que vous appuyez sur la touche, le mode de fonctionnement change comme suit :

- Le rafraîchissement ne s'enclenche pas si le réglage de la température est supérieur à la température actuelle de la pièce.

3 RÉGLAGE DE VITESSE DU VENTILATEUR

• À chaque fois que vous appuyez sur la touche, la vitesse du ventilateur change dans l'ordre suivant :
• CHAUFFAGE RAFRAÎCHISSEMENT } : AUTO → HAUTE → MOYENNE → BASSE → SILENCE
  • DÉSHUMIDIFICATION : BASSE → SILENCE

4 Appuyez sur la touche OFF (ARRÊT)

• Le fonctionnement s'arrête avec un bip.

■ Un minuteur de MISE EN MARCHE et un minuteur d'ARRÊT sont prévus.

■ Le fonctionnement s'arrête à l'heure programmée

Programmation de la minuterie

1 OFF Réglage de l'HEURE d'ARRÊT

• Sélectionnez l'HEURE d'ARRÊT en appuyant sur la touche ⒽOFF (ARRÊT).
• L'heure programmée change selon la séquence suivante lorsque vous appuyez sur la touche :


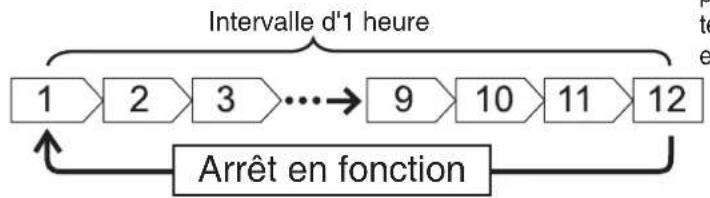

2 ON Réglage de l'HEURE de MISE EN MARCHE

- Sélectionnez l'HEURE de MISE EN MARCHE en appuyant sur la touche ON (EN FONCTION). - L'heure programmée change selon la séquence suivante lorsque vous appuyez sur la touche :

Le fonctionnement se déclenche à la température et à l'heure programmées. (L'heure de déclenchement peut varier selon la température ambiante et celle programmée).

FONCTIONNEMENT EN MODE PUISSANCE

• En appuyant sur la touche Ⓔ (PUISSANCE) au cours du fonctionnement en mode, CHAUFFAGE, DÉSHUMIDIFICATION, RAFRAÎCHISSEMENT, le climatiseur fonctionne à pleine puissance.
• Dans le mode PUISSANCE, l'air refroidi ou réchauffé est diffusé par l'unité intérieure pour la fonction RAFRAÎCHISSEMENT ou CHAUFFAGE respectivement.

START

Appuyez sur la touche POWERFUL (PUISSANCE) en cours de fonctionnement.

- “” s'affiche sur l'écran LCD.

Le fonctionnement dans le mode PUISSANCE se termine en 20 minutes. Le système fonctionne automatiquement avec les réglages précédents qui étaient utilisés avant le fonctionnement dans le mode PUISSANCE.

CANCEL

Appuyez une nouvelle fois sur la touche Ⓗ(PUISSANCE).

- “☐” disparaît sur l’écran LCD.

• Lorsque le mode ECO ou ABSENCE est sélectionné, le mode PUISSANCE est annulé.
• Dans le mode PUISSANCE, l'efficacité du climatiseur n'augmente pas

- si le climatiseur fonctionne déjà à sa capacité maximale.

- immédiatement avant le dégivrage (lorsque le climatiseur fonctionne en mode CHAUFFAGE).

- Après un redémarrage automatique, le mode PUISSANCE est annulé et le fonctionnement doit s'enclencher sur le mode précédent.

FONCTIONNEMENT EN MODE ABSENCE(LH)

Empêche la température ambiante de baisser excessivement en programmant automatiquement la température à 10°C lorsque personne n'est à la maison.

START

Maintenez enfoncée la touche CHAUFFAGE pendant 3 à 5 secondes pour enclencher le mode Absence.

• La température ambiante est programmée automatiquement à 10°C.
  • “☀️”, “LH”, “☐”, “10°C” s'affichent sur l'écran LCD.

CANCEL

Appuyez sur la touche OFF (ARRÊT). Changement sur un autre mode de fonctionnement.

REMARQUE

- Au cours du fonctionnement en mode Absence, la vitesse du ventilateur et la position du déflecteur d'air horizontal ne peuvent pas être modifiées.

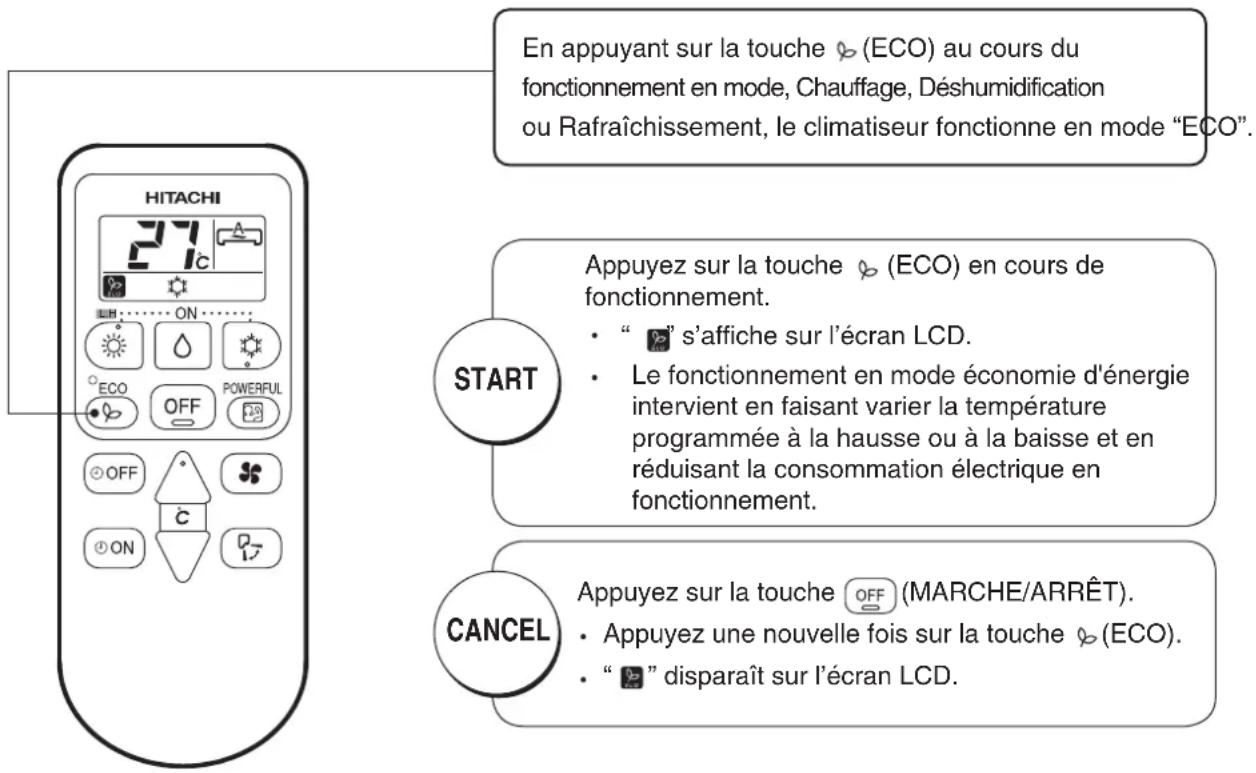

■ Fonctionnement en mode économie d'énergie par le changement de la température programmée et la limitation de la valeur maximale de consommation électrique.

REMARQUE

• Si la consommation électrique est déjà faible, le mode ECO ne la réduira pas davantage.
• Le mode ECO est annulé en appuyant sur la touche (PUISSANCE).
• Après un redémarrage automatique, le mode ECO est annulé et le mode de fonctionnement précédent doit s'enclencher.

RÉGLAGE DE LA DIRECTION DE SOUFFLAGE D'AIR

Réglez le fl ux d'air vers le haut et le bas.

Suivant le mode de fonctionnement, le déflecteur d'air horizontal est réglé automatiquement sur l'angle adapté à chaque mode. Le déflecteur peut osciller de haut en bas et peut également être réglé sur un angle donné à l'aide de la touche “(BALAYAGE AUTOMATIQUE)”.

• Si la touche “ (BALAYAGE AUTOMATIQUE)” est pressée une seule fois, le déflecteur d'air horizontal oscille de haut en bas. En appuyant une nouvelle fois sur la touche, le déflecteur s'arrête dans la position en cours. Le déflecteur peut prendre plusieurs secondes (environ 6 secondes) pour s'enclencher.
• Lorsque le fonctionnement est arrêté, le déflecteur d'air horizontal se déplace et s'arrête à la position où la sortie d'air se ferme.

ATTENTION

- En mode "Rafraîchissement", ne laissez pas le déflecteur d'air horizontal osciller pendant une période de temps prolongée. De la buée peut se former sur le déflecteur d'air horizontal et goutter.

Réglez le fl ux d'air à gauche et à droite.

Maintenez le déflecteur d'air vertical comme illustré à droite et réglez le fl ux d'air à gauche et à droite.

Enlevez le cache comme représenté sur la figure et retirez les piles usagées.

Installez les piles de rechange.

Le sens des piles doit correspondre aux repères marqués sur le boîtier.

ATTENTION

1. Ne mélangez pas des piles neuves et usagées ou de type différent.
2. Enlevez les piles si vous ne devez pas utiliser la télécommande pendant 2 à 3 mois.

Poussez et tirez dans le sens de la fl èche.

Le nettoyage et l'entretien de l'appareil ne doivent être effectués que par des personnes qualifiées. Avant le nettoyage, arrêtez l'appareil et coupez l'alimentation.

1. FILTRE A AIR

Nettoyez le filtre une fois chaques deux semaines. Vous réduirez ainsi la consommation d'électricité. Si le filtre à air est poussiéreux, le flux d'air est réduit, la capacité de refroidissement diminuée et des bruits peuvent également être occasionnés. Veillez à nettoyer le filtre en respectant la procédure suivante.

PROCÉDURE

Ouvrez soigneusement le panneau frontal et retirez le fi ltre.

Enlevez la poussière du filtre à air à l'aide d'un aspirateur. En cas d'accumulation trop importante de poussière, nettoyez le filtre avec un détergent et rincez-le abondamment. Par la suite, séchez-le à l'ombre.

- Insérez le filtre dans sa position initiale, le côté "FRONT" orienté vers l'avant. - Une fois le filtre fixé, appuyez sur les trois sections fl échées du panneau frontal comme illustré et refermez-le.

ATTENTION

• Ne lavez pas avec de l'eau chaude à plus de 40°C. Le filtre rétrécirait.
• Lorsque vous le lavez, secouez les gouttelettes d'eau complètement et laissez le sécher à l'ombre; ne pas exposer au soleil. Le filtre rétrécirait.
• N'utilisez pas l'appareil sans filtre. Il pourrait ne plus fonctionner.

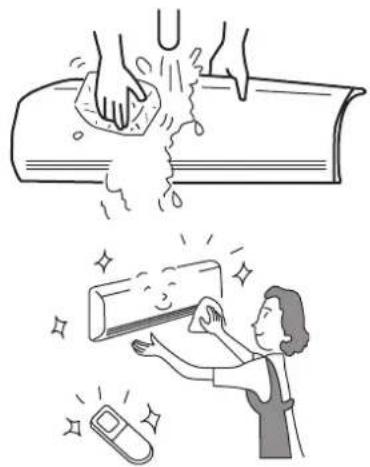

2. NETTOYAGE DU PANNEAU FRONTAL

• Retirez le panneau frontal et lavez-le à l'eau claire. Utilisez une éponge douce.
  Après avoir utilisé un détergent neutre, lavez-le soigneusement à l'eau claire.
• Si vous n'avez pas retiré le panneau frontal, essuyez-le avec un chiffon sec et doux. Faites de même avec la télécommande.
• Essuyez l'eau soigneusement. Des problèmes peuvent survenir si les indicateurs ou le récepteur de signaux de l'unité intérieure restent humides.
  Procédure de retrait du panneau frontal. Veillez à tenir le panneau frontal des deux mains pour le retirer et le remettre.

Retrait du panneau frontal Fixation du panneau frontal

- Lorsque vous ouvrez complètement le panneau frontal des deux mains, placez le bras droit à l'intérieur pour le détacher. Rabaissez le panneau frontal pour le retirer.

- Placez les axes des bras droit et gauche dans les rails de l'appareil et insérez-les correctement dans les interstices.

ATTENTION

• Ne pas verser d'eau sur ou contre le corps de l'appareil pendant le nettoyage. Il y aurait risque de court-circuit.
• Ne jamais utiliser d'eau chaude (plus de 40°C), ni benzène, essence, acide, diluant ou une brosse; ces produits vont endommager les surfaces plastiques et la peinture de l'appareil.

Capacité de chauffage

- Cette appareil d'air climatisé utilise un système de pompe à chaleur qui absorbe la chaleur externe et l'achemine vers la pièce pour la chauffer. La capacité de chauffage diminue au fur et à mesure que la température diminue. Dans ce cas, l'inverseur fonctionne pour augmenter la rotation du compres-seur et ainsi éviter que la capacité de chauffage de l'appareil ne diminue. Si cette solution n'est pas encore satisfaisante, il faut ajouter d'autres appreils de chauffage pour améliorer les performances de l'appareil.

CAUTION

Ne pas utiliser un four ou une autre source de chaleur à proximité de l'unité intérieure.

INTERDICTION DE

- Cette appareil d'air climatisé est conçue pour chauffer toute une pièce et il faut donc attendre un certain temps pour que la chaleur se fasse sentir. Il est conseillé d'utiliser la Minuterie pour un préchauffage efficace avant l'heure voulue.

Capacité de réfrigération et de déshumidifi cation

- Il sera impossible d'atteindre la température désirée si la chaleur de la pièce dépasse la capacité de réfrigération de l'appareil (par exemple s'il y a beaucoup de monde ou une autre source de chaleur dans la pièce).

VEUILLEZ VÉRIFIER LES POINTS SUIVANTS TOUS LES SIX MOIS OU TOUS LES ANS. CONTACTEZ VOTRE VENDEUR SI VOUS AVEZ BESOIN D'AIDE.

1		(AZZW)AVERTISSEMENT	Vérifier si l’unité est branchée correctement à la terre.Si le conducteur de terre est débranché ou défectueux,l’appareil peut tomber en panne ou il peut y avoir risquede court-circuit.
2		(W48C)AVERTISSEMENT	S’assurer qu’il n’y a pas de rouille dans le tableau demontage et que le groupe extérieur n’est pas instableou mise de travers.En effet, elle pourrait dans ce cas tomber et blesser quelqu’un.

SERVICE APRÈS-VENTE ET GARANTIE

LORSQUE VOUS DEMANDEZ UN SERVICE APRÈS VENTE, VEUILLEZ VÉRIFIER LES POINTS SUIVANTS.

CONDITION VÉRIFIEZ LES POINTS SUIVANTS
est éteint ou à peine visible.)	Faut-il remplacer les piles?La polarité des piles est-elle correcte?
	Le fusible, est-il en bon état?Le tension, est-il extrêmement élevé ou bas?L'interrupteur le coupe-circuit est-il en position de marche ("EN FONCTION")?La fiche d'alimentation est-elle branchée ?Une coupure de courant s'est-elle produite?
	Le filtre, est-il bouché par la poussière?La température, est-elle appropriée?Les déflecteurs d'air horizontaux ont-ils été correctement positionnés conformément au mode de fonctionnement sélectionné ?Y a t'il des obstacles aux orifices d'entrée ou de sortie de l'air de l'unité intérieure ou du groupe extérieur ?Le ventilateur est-il à la vitesse "FAIBLE" ou "SILENCE"?

■ Les phénomènes suivants n'indiquent pas un défaut de l'appareil.

En mode chauffage, l'indicateur de fonctionnement clignote et l'appareil cesse de souffler de l'air.
	L'appareil se prépare à souffler de l'air chaud. Attendre.
	Le groupe extérieur se dégèle. Attendre.
Chuintement ou sifflement	Bruit dû au réfrigérant dans les tuyaux ou à la soupape, à cause du flux, quand lavitesse de flux est réglée.
Grincement	Bruit que fait l'appareil quand elle se dilate ou se contracte à cause des changementsde température.
Bruissement	Bruit dû au changement de rotation de l'unité intérieure, par exemple au momentou elle se met à fonctionner.
Claquement Bruit de la soupape motorisée quand l'appareil se met en marche.
Bruit de vide	Bruit que fait le ventilateur en aspirant l'air qui se trouve dans le tuyau de vidange et en soufflant l'eau de la déshumidification qui s'est accumulée dans le collecteur de condensation. Contacter le revendeur pour avoir de plus amples informations.
Bruit durant le changement de fonctionnement	Bruit que fait l'appareil quand elle change de mode de fonctionnement en fonction des changements de température de la pièce.
Production de brouillard	Il se forme du brouillard lorsque l'air de la pièce est soudainement réfrigéré par l'air climatisé.
Vapeur émise par le groupe extérieur	Eau qui s' évapore durant l' opération de décongélation.
Odeurs	Elles sont dues aux odeurs et aux particules de fumée, d'aliments, de cosmétiques, etc. dans l'air de la pièce. Celles-ci sont captées par l'unité et soufflées de nouveau dans la pièce.
Le groupe extérieur continue à fonctionner même si elle est débranchée.	Décongélation (le fonctionnement en mode chauffage cesse, le micro-ordinateur vérifie la glace accumulée dans le groupe extérieur et ordonne à l'appareil de se décongeler automatiquement, au besoin).
Voyant FONCTIONNEMENT qui clignote.	Indique que la phase de préchauffage ou de décongélation a eu lieu.Il clignote lorsque le circuit de protection ou le capteur de préchauffage continue à fonctionner après que l'unité s'est arrêtée ou durant le préchauffage, pour ensuite recommencer, ou quand le mode de fonctionnement passe de réfrigération à chauffage.
La température saisie n'est pasobtenue.	La température ambiante réelle peut légèrement différer de celle saisie sur la télécommande, et ce, en fonction du nombre de personnes présentes dans la pièce et des conditions intérieur ou extérieure.

- Si l'unité ne fonctionne toujours pas normalement après les vérifications indiquées plus haut, coupez le disjoncteur et contactez immédiatement votre revendeur.

Contacter immédiatement le revendeur si une des anomalies suivantes devait se produire:

• L'interrupteur s'éteint ou le fusible brûlefréquemment.
• Le fonctionnement du commutateur n'est pas stable.
• Une substance étrangère ou de l'eau a pénétré accidentellement dans l'unité intérieure.
• Le câble d'alimentation électrique chauffe trop, la gaine s'est déchirée ou est incrustée.
• Le voyant de la MINUTERIE de l'unité intérieure clignote.

Vu que le cycle de clignotement indique la nature du défaut, vérifier comment est ce cycle avant de mettre l'interrupteur sur OFF.

- Lors d'une utilisation lente et d'un arrêt, les phénomènes suivants peuvent se produire à l'occasion, mais ils ne sont pas totalement inadéquats.

(1) Un bruit du réfrigérant dans le tuyau de réfrigération.
(2) Un petit bruit de la case du ventilateur qui refroidit et se réchauffe petit à petit après arrêt.

- Une odeur sera émise par l'appareil car il a tendance à garder les odeurs comme la fumée, les aliments, les cosmétiques, et ainsi de suite. Veuillez donc nettoyer le filtre à air et l'évaporateur régulièrement pour réduire les odeurs.

- Veuillez contacter votre vendeur immédiatement si le climatiseur ne fonctionnne pas normalement après l'inspection ci-dessus. Informez votre agent du modèle de votre appareil, du numéro de série et de la date d'installation. Veuillez aussi l'informer du défaut en question.

À noter:

Au moment de la mise en marche de l'équipement, notamment lorsque la pièce est sombre, une légère variation de luminosité risque de se produire. Ceci n'a pas d'effet nuisible.

Les conditions imposées par les compagnies d'électricité locales doivent être respectées.

HITACHI
