FOIRE AUX QUESTIONS - HLQB 9.8 LASI X/HA HOTPOINT
Questions des utilisateurs sur HLQB 9.8 LASI X/HA HOTPOINT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-linge au format PDF gratuitement ! Retrouvez votre notice HLQB 9.8 LASI X/HA - HOTPOINT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HLQB 9.8 LASI X/HA de la marque HOTPOINT.
MODE D'EMPLOI HLQB 9.8 LASI X/HA HOTPOINT
Mode d'emploi HOTTE DE CUISINE Sommaire
Mode d'emploi,1
Montage,3
Avertissements, 12
Assistance,22
Installation,32
Commandes TBOX-GLASS,32
Entretienetsoin,34
Anomalies et remedies,35

Espanol
! Il est important de conserver ce manuel afin de pouvoir le consulter à tout moment. En cas de vente, cession ou déménagement, assurez-vous qu'il.Accompagne toujours le produit.
! Veuillez dire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.
! N'apportez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
Sécurité générale
- La distance minimale entre la surface où sont posés les recipients de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins :
65 cm si la hotte est installee au-dessus d'une table de cuisson à gaz
55 cm si la hotte est installee au-dessus d'une table de cuisson electrique.
Si la notice d'installation de la table de cuisson à gaz préconise une distance plus grande, veuillez en tener compte.
- La hotte est équipée de chevilles de fixation adaptées à la plupart des murs ou plafonds. Il est toute fois nécessaire de s'adresser à un technicien afin de s'assurer que le matériel est ajusté au type de mur ou plafond, lequel doit être suffisamment résistant pour supporter le poids de la hotte.
- Attention! Ne raccordez pas l'appareil au réseau électrique tant que l'installation n'est pas totalement terminée.
- Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du
réseau électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
- Pour toutes les opérations d'installation et d'entretien, utilisez des gants de travail.
- L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées et qui ne possèdent pas l'expérience et les connaissances nécessaires, à moins qu'ils ne soient sous la surveillance d'une personne responsable de leur sécurité ou que cette personne leur ait appris comment utiliser l'appareil.
- Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
- N'utilisez jamais l'appareil sans filtranti-graisse correctement monté !
- La hotte ne doit JAMAIS être utilisée en guise de plan d'appui, à moins que cela ait eté expressément indiqué.
- La pierce où elle est installée doit disposer d'une ventilation suffisante lorsque la hotte est utilisée en même temps que d'autres apparèils à combustion utilisant du gaz ou d'autres combustibles.
- L'air aspiré ne doit pas être acheminé dans un conduit utilisé pour l'évacuation des fumées produites par d'autres apparèils de combustion utilisant du gaz ou d'autres combustibles.
- Veuillez respecter toutes les normes relatives à l'évacuation de l'air.
- Il est strictement interdit de cuisiner des alimentés flambés sous la hotte ; l'utilisation de flammes libres pourrait
endommager les filtres et provoquer des incendies, c'est pourquoi cela est interdit dans tous les cas.
- Il est conseillé de surveiller la cuisson des alimentés lorsque l'on a recours à la friture, afin d'éviter que l'huile chauffée à trop haute température ne prenne feu.
- En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tirir étroitement aux dispositions des autorités locales compétentes.
- Il est conseilé de nettoyer féquèment l'appareil, aussi bien à l'intérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas ce qui est expressément indiqué dans les instructions d'entretien générées dans ce manuel).
- Le non-respect des règles de nettoyage de la hotte et de remplacement et nettoyage des filtres peut être à l'origine de risques d'incendie.
- N'utilisez et ne laissez pas la hotte sans ampoules correctement installées, sous peine de vous exposer à un risque de secousse électrique.
- Nous déclinons toute responsabilité en cas d'eventuels inconveniens, dommages ou incendies subis par l'appareil et dérivant du non-respect des instructions générées dans ce mode d'emploi.
- Attention! Les parties accessibles peuvent devenir très chaudes en cas d'utilisation avec des appareils de cuisson.
- Leprésent apparéil peut être utilisé par des enfants de plus de 8 ans et par des
personnes représentant des capacité physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour uneutilisation de l'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants non surveillés.
ES
Advertencias
! Ne jamais faire appel à des techniciens non agrêés.
Lui indiquer :
le type d'anomalie;
- le modele de l'appareil (Mod.)
- son numéro de série (S/N)
Ces informations figurent sur la plaque signalétique apposée sur l'appareil
ES
Asistencia
Pour bien installer le produit, consultez les figures situées sur les premières pages de ce mode d'emploi.
L'installation doit être effectuee par du personnel qualifié.
Raccordement électrique
La tension du réseau doit correspondre à la tension indiquée sur l'étiquette signalétique située à l'intérieur de la hotte. Si elle est dotée d'une prise, branchez la hotte sur une prise électrique conforme aux normes en vigueur et située dans un endroit accessible. Si elle ne possède pas de prise (raccordement direct au réseau), ou si la prise ne se trouve pas à un endroit accessible, installez un interrupteur bipolaire conforme aux normes permettant d'assurer la déconnexion totale du réseau dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.
Attention! Contrôlez toujours que le cable d'alimentation est monté correctement, avant de reconnectcer le circuit de la hotte à l'alimentation réseau et d'en vérifier le bon fonctionnement.
Évacuation de l'air (pour les versions aspirantes)
Raccordez la hotte à des tubes et orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccord). L'utilisation de tubes et d'orifices d'évacuation muraux de diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation sensible du niveau de bruit. Nous déclinons dont toute responsabilité à cet égard.
! Respectez la longueur de conduit minimale indispensable.
! Utilisez un conduit représentant le moins de courbes possible.
! Évitez les changements importants de section du conduit.
! Utilisez un conduit le plus lisse possible à l'intérieur.
! Le matériel du conduit doit être deapprové par la législation.
! Ne raccordez pas la hotte à des conduits d'évacuation des fumées produites par d'autres apparéils de combustion (chaudières, cheminées, poèles à bois, etc.).
! Pour l'évacuation de l'air vicié, respectez les prescriptions des autorités compétentes. En outre, l'air à evacuer ne doit pas être envoyées dans une cavité du mur, à moins que cette cavité ne soit spécialement destinée à cela.
! Équipez la pièce de prises d'air afin d'éviter que la hotter ne creée une pression négative dans la pièce (la pression ne doit pas dépasser les 0,04 mbar).
! L'entreprise décline toute responsabilité en cas de non-respect de ces normes.
Recyclage ou évacuation extérieure ?
! Notre hotte est préte à être installée en version à évacuation extérieure.
Pour utiliser la hotter en version recyclage, il faut installer le KIT ACCESSOIRE prévu à cet effet.
Remarque : Dans certains cas, le système de filtrage supplémentaire à base de charbons actifs peut déjà être installé sur la hotte. Les informations concernant la transformation de la hotte de la version à évacuation extérieure en version recyclage sont contenues dans ce manuel (voir la section « Version filtrante »).

Version à évacuation extérieure
La hotte purifie l'air et l'expulse à l'extérieur à travers un conduit d'évacuation (de 150 mm de diamètre) fixé à la bride de raccord. Le diamètre du tube d'évacuation doit être équivalent au diamètre de la bague de raccordement. Attention! Le tube d'évacuation n'est pas fourni et doit être acheté séparément. Dans la partie horizontale, le tube doit partager une légère inclinaison vers le haut (d'environ 10^ ) de manière à pouvoir acheminer plus facilement l'air vers l'extérieur. Si le hotte est doté de filtres à charbon, ces derniers doivent être reliés.

Version recyclage
La hotte purifie l'air et le reinjecte propre dans la piece. Pour utiliser la hotte dans cette version, il faut installer un système de filtrage supplémentaire à base de charbons actifs.
Pour cette version, il faut un déflecteur d'air, une réduction et un ou des filtres à charbon. Le tube supérieur doit avoir ses orifices d'évacuation de l'air orientés vers le haut.
Données techniques
| Modèle | Hauteur (cm) | Largeur (cm) | Profondeur (cm) | Ø du tube d'évacuation (cm) |
| TBOX-GLASS 90cm | 61-82 | 89,9 | 50 | 15/12 |
| Veuillez contrôle la plaque afin de vérifier l'absorption totale et l'absorption de lumière. |
| Puissance | Tension | Culot | Dimensions | |
| Halogène 20 W | 2 x 20 W | 12 V | G4 | L30xØ10 |
LED*
Groupe de risque 1 (faible) selon la norme EN 62471

Ce modele est conforme aux directives suivantes de I'UE:
- Directive « Basse tension » 2006/95/CE (12-12-2006)
- Directive « Compatibilité électromagnétique » 2004/108/CE (15-12-2004)
- Référence UR N° 66/2014 incluant la directive n° 2009/125/EC.
Normes de Référence :
EN 60704-2-13:2011; EN 60704-3:2006
EN61591:1997; EN61591:1997/A1:2006; EN61591:1997/A2:2011; EN61591:1997/A11:2014
EN 50564:2011

N'existe que sur certains modèles
Commandes TBOX-GLASS

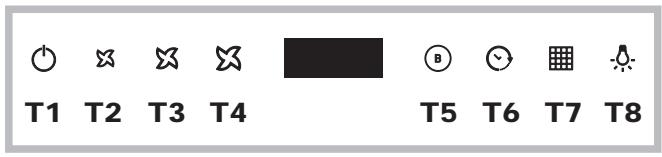

Modèles avec Touch control glass (basic)
HLQB9.7ATIX/HA

T1 Marche/Arret moteur
Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la premiere vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.
T2 Vitesse 1
Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 1.
T3 Vitesse 2
Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 2.
T4 Vitesse 3
Lorsque l'on appuie sur ce bouton, la hotte passse de l'etat precedent à la vitesse 3.
T5 Booster
Lorsque l'on appuie sur ce bouton, la hotte passé de l'état précédent à la vitesse intensive. La durée du réglage est limitée dans le temps; à son expiration, la hotte revient à la vitesse précédemment réglée ; si, en revanche, on appuie sur l'un des boutons de vitesse (T2, T3 ou T4), la hotte quitte la fonction booster et passé à la vitesse sélectionnée.
T6 Minuterie
Une seule pression sur T6 permet d'associer une durée prérgée de la minuterie (V) [V1 - 30 min, V2 - 20 min, V3 - 10 min] à chaque vitesse à l'échéance de laquelle la hotter revient automatiquement sur OFF. La minuterie ne peut être utilisée que pour les vitesses manuelles et pas pour la fonction booster.
T7 Avertissements relatifs aux filtres àGRAISSÉ et à odeurs
Au bout d'un certain nombre d'heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des filtres àGRAISS (A) et à odeurs (B)- ce dernier uniquement pour les hottes à recyclage.
Ce terme est indiqué par le clignotement de la led de la couleur associée au filtré (blanc pour les filtres àGRAisse, rouge pour le filtré à odeurs).
Après le nettoyage ou le remplacement des filtres, toute pression sur la touche T7 entraîne l'extinction de la led d'avertissement.
T8 Allumage/extinction des lampes
Pour allumer et éteindre les lampes de la hotte.
Configuration de la hotte
Quand le produit est eteint, il est possible d'acceder au menu de configuration en appuyant 6 secondes de suite sur les touches T5 et T6. T7 s'allume alors pour indiquer le type d'installation à l'aide de deux couleurs de LED : blanc pour l'installation aevacuation exterieure (par defaut), rouge pour l'installation en version recyclage. Il est possible de changer de type d'installation en appuyant cyclquement sur la touche T7, bien entendu les couleurs des LED s'altereront.
Arrêt de la hotter
La hotte peut être arrêtée manuellement en appuyant sur la touche T1 (ON/OFF). En cas de selection de la minuterie, la hotte s'arrête automatiquement à la fin du tempsprogrammé.
Modèles avec Touch control glass + display (medium)
HLQB9.8LASIX/HA


T1 Marche/Arrêt moteur
Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.
T2 Vitesse -
Lorsque l'on appuie sur ce bouton, la hotte passse à la vitesse inférieure.
T3 Vitesse +
Si la hotte fonctionne à la vitesse 3, une pression sur ce bouton active la vitesse intensive.
La durée du réglage est limitée dans le temps; à son expiration, la hotte revient à la vitesse précédemment réglée.
T4 Minuterie « - »
La minuterie permet de régler un temps au bout duquel la hotter revient sur OFF; si la minuterie a été réglée et qu'il y a un changement de vitesse activé en appuyant sur T2, T3 ou T4, la minuterie se désactive aussitôt.
Lorsque l'on appuie sur la touche T4 on diminue le temps de 5 minutes.
T5 Minuterie « + »
Lorsque l'on appuie sur ce bouton une première fois, on regle la minutesie sur 5 minutes et a chaque pression successive ce temps augmente de 5 minutes à la fois.
T6 Allumage/extinction des lampes
Pour allumer et éteindre les lampes de la hotte

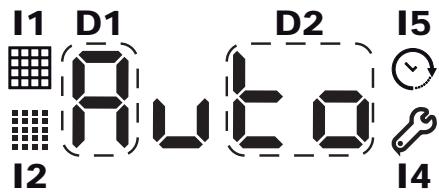

D1: Chiffre Vitesse
D2: Groupe de 2 chiffres Temps
11: Indicateur Filtre àGRAisses
12 : Indicateur Filtre Charbon
14: Indicateur Menu
15: Indicateur Minuterie
Avertissement relatif aux filtres à graisse et à odeur
Au bout d'un certain nombre d'heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des filtres àGRAISSÉ (A) et/ou à odeurs (B)-ce dernier uniquement pour les hottes à recyclage.
L'allumage duvoyant11indique la saturation du filtré à graissé,tandis que l'allumage duvoyant12indique la saturation du filtré à odeurs (uniquement pour les hottes en version recyclage).
Pour réinitialiser le compteur, appuyer 3 secondes de suite sur T5 + T4, hotter allumée.
Sélection du type de hotte
Il est possible de sélectionner le fonctionnement de la hotte en mode évacuation (par défaut) ou recyclage. Pour modifier la sélection, procéder comme suit :
- la hotte étant sur OFF, appuyer longuement sur les touches T4 et T5 pour acceder au menu, cet accès est signalé par un son émis par la hotte, par l'icone I4 qui s'allume sur l'afficheur et par l'inscription C1-0 qui s'affiche ;
- pour faire dérouler le menu, utiliser les touches T4 et T5. T4 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à seLECTIONner les différents points du menu (0, 1 ou 0, 1, 2);
- pour sélectionner le type de hotte, acceder au menu, sélectionner à l'aide de T4 le point C6 et à l'aide de T5 sélectionner la valeur 0 pour un fonctionnement de la hotte en mode évacuation ou 1 pour un fonctionnement de la hotte en mode recyclage. A la fin, appuyer sur la touche T1.
Arrêt de la hotter
La hotte peut être arrêtée manuellement en appuyant sur la touche T1 (ON/OFF). Si la hotte reste allumée en mode manuel, elle s'eteindra automatiquement au bout d'un laps de temps de « sécurité ». En cas de selection de la minuterie, la hotte s'arrête automatiquement à la fin du tempsprogrammé.
Entretien et soin
Attention! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
Premier nettoyage
- Retirez les films de protection
- Éliminez les impuretés avec une éponge humide et un peu de savon neutre
Rincez avec un chiffon humide - Séchez avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inox
Nettoyage periodique
La hotte doit être nettoyée réquémment (au moins aussi souvent que l'on procède à l'entretien des filtres àGRAisses), à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutré et d'eau tiède. Évitez l'utilisation de produits abrasifs ou corrosifs.
Attention : Le non-respect des règles de nettoyage de l'appareil et de remplacement des filtres peut être à l'origine de risques d'incendie. Il est donc commandé de s'en tener aux instructions suggérées. Nous déclinons toute responsabilité en cas d'eventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des avertissements ci-dessus.

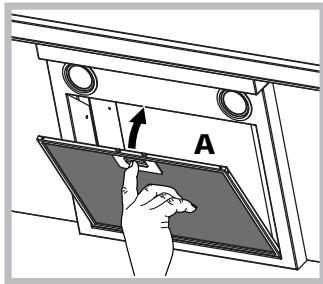

Entretien des filtres anti-graisse (A)

Le filtré anti-graisse retient les particules de graisse provenant de la cuisson ; il doit être nettoyé au moins une fois par mois avec des déterments non agressifs, à la main ou bien au lave-vaiselle à BASSE TEMPERATURE et en cycle court.
Pour démonter le filtré à
graisses, tirez sur la poignée de décrochage à ressort. Si on le lava au lave-vaisselle, le filtrte anti-graisse métallique pourrait se décolorer, mais cela n'altère en rien ses performances de filtrage.

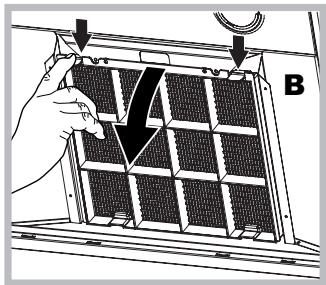

Entretien du filtré à charbon (B)
Le filtrtre à charbon retient les odeurs désagréables provenant de la cuisson. La saturation du filtrtre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le filtrtre anti-graisse est nettoyé. Dans tous les cas, il faut remplaçer la cartouche au moins tous les vingt mois.
Ce filtré NE peut PAS être lavé ou régénéré

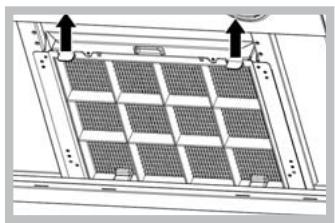

Demontage: Enlevez le filtré aux charbons actifs en appuyant sur les deux leviers à l'avant qui le fixent à la hotte.

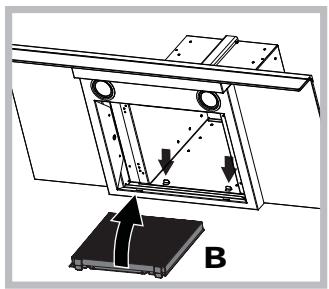

Montage: Accrochez le filtré aux charbons actifs en le plaçant d'abord à l'arrière sur les languettes métalliques de la hotte puis à l'avant en appuyant sur les deux leviers.

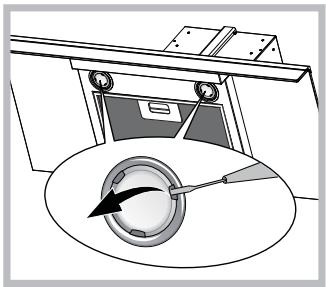

Remplacement des ampôules
Déconnectez l'appareil du réseau électrique et retirez les filtres anti-graisse.
Attention! Avant de toucher aux ampoules, assurez-vous qu'elles sont froides.
- Retirez la protection en faisant levier avec un petit tournevis plat ou un outil similaire.
- Remplacez l'ampoule usagée. Utilisez uniquement des ampoules ayant les mêmes caractéristiques que celles usages (pour plus de détails, consultez

les données techniques prsentes dans le livre suivant).
- Refermez la protection (fixation à déclic).
Remplacement des ampoules LED *
La hotte est équipée d'un système d'éclairage à technologie LED. Les Led assurent un éclairage optimal, une plus longue durée de vie et une consommation d'énergie réduite par rapport aux lampes traditionnelles. Pour leur remplacement, s'adresser au service d'assistance technique.
Cable electrolyte
Si le cable d'alimentation est endommagé, il peut être remplace par le fabricant ou par son service d'assistance technique afin d'éviter tout danger.
MISE AU REBUT
Cet apparéil est conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques etlectroniques (DEEE).En veillant àmettre au rebut correctement ce produit, l'utilisateur contribue à prévenir les évientuelles conséquences négatives pour l'environnement et la santé.

Le symbole préSENT sur le produit ou sur la documentation qui l'accompagne indique que ce produit ne doit pas été traité comme un déchet menager mais qu'il doit être déposé dans un point de collecte spécialisé dans le recyclage des appareils électriques etlectroniques.
Veuillez respecter les normes locales en vigueur en matière d'élimination des déchets. Pour plus d'informations sur le traitement, la recupération et le recyclage de ce produit, veillez contacter les autorités locales, le service de collecte des ordures menagères ou le magasin dans lequel vous avez acheté le produit.
Économisez l'énergie et respectez l'environnement
- Veuillez utiliser la hotte aspirante en réglient sa vitesse en fonction des besoin d'extraction réels ; veillez réduire l'utilisation de la fonction « Vitesse intensive » si elle existe. L'utilisation rationnelle de la hotte aspirante vous permet de réduire votre consommation d'énergie et d'éviter une perte inutilé d'air pur et conditionné.
- N'allumez pas la lampe de la hotte si ce n'est pour éclairer la surface de cuisson.
Anomalies et/remèdes
Siquelquechosesemblenepasfonctionner,avant d'appelerleServiced'assistance,veuillezverifierlespoints suivants:
Si la hotte ne fonctionne pas :
Vérifiez que :
- il n'y a pas de coupure de courant.
- une vitesse a bien eté sélectionnée.
Si la hotte affiche un mauvais rendement :
Vérifiez que :
- La vitesse selectionnée est suffisante pour la quantité de fumée et de vapeurs dégagée.
- La cuisine est suffisamment aérée pour permettre une prise d'air.
- Le filtré à charbon n'est pas usage (hotte en version recyclage).
Si la hotte s'est eteint en cours de fonctionnement normal :
Vérifiez que :
- il n'y a pas de coupure de courant.
- le disjoncteur omnipolaire ne s'est pas déclenché.
En cas d'anomalies de fonctionnement eventuelles, avant de vous adresser au service d'assistance, débranchez l'appareil de l'alimentation électrique pendant au moins 5 secondes puis rebranchez-le. Si l'anomalie persiste, consultez le service d'assistance.
- N'existe que sur certains modèles
