HLQB 9.8 LASI X/HA - Máquina de lavar HOTPOINT - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Hotpoint
Modelo	HLQB 9.8 LASI X/HA
Altura (cm)	61-82
Largura (cm)	89,9
Profundidade (cm)	50
Diâmetro do duto de exaustão (cm)	15 ou 12
Alimentação elétrica	220-240 V ~ 50 Hz
Potência de iluminação	2 x 20 W halogênio (ou LED conforme versão)
Velocidades do motor	3 velocidades + intensivo (booster)
Tipos de instalação	Exaustão externa ou recirculação
Timer	Sim, ajustável
Filtro de gordura	Metálico lavável (na máquina de lavar louça)
Filtro de carvão (recirculação)	Substituição a cada 20 meses
Limpeza e manutenção	Limpeza mensal, detergente neutro
Distância mínima de segurança	65 cm (gás) / 55 cm (elétrico)
Funções de segurança	Desligamento automático, proteção contra chamas
Peças de reposição	Filtros, lâmpadas, kit de recirculação
Serviço pós-venda	Assistência técnica Hotpoint
Normas	Diretivas UE (2006/95/CE, 2004/108/CE)

Perguntas frequentes - HLQB 9.8 LASI X/HA HOTPOINT

Qual é a distância mínima entre a coifa e a placa de cozimento?

A distância mínima é de pelo menos 65 cm para uma placa de cozimento a gás e 55 cm para uma placa elétrica. Siga as instruções do manual se elas forem mais restritivas.

Como limpar o filtro de gordura?

O filtro de gordura deve ser limpo pelo menos uma vez por mês. Você pode lavá-lo à mão com um detergente neutro ou na máquina de lavar louça em baixa temperatura em ciclo curto. Puxe a alça de mola para desmontá-lo.

Quando devo substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 20 meses aproximadamente, ou com mais frequência conforme o uso. Não pode ser lavado nem regenerado. Para desmontá-lo, pressione os dois alavancas na frente.

Como trocar a lâmpada da coifa?

Desconecte primeiro a coifa. Remova os filtros de gordura, depois faça alavanca na proteção da lâmpada com uma pequena chave de fenda. Substitua por uma lâmpada das mesmas características (veja dados técnicos). Para LED, entre em contato com o serviço pós-venda.

Posso usar a coifa no modo recirculação?

Sim, para isso você deve instalar um kit de filtragem de carvão ativo (não fornecido). A coifa pode ser configurada para o modo recirculação através do menu (veja manual). O duto de exaustão não é necessário.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica: tomada conectada, disjuntor não desarmado. Certifique-se de que uma velocidade está selecionada. Se o problema persistir, desconecte a coifa por 5 segundos e reconecte-a.

Como ajustar o timer no modelo HLQB 9.8 LASI X/HA?

Use os botões T4 (diminuir) e T5 (aumentar) para ajustar um tempo de 5 a 60 minutos em incrementos de 5 minutos. Uma vez ajustado, a coifa desliga automaticamente ao final do tempo.

Por que a coifa está fazendo barulho?

Um ruído excessivo pode ser devido a um duto de exaustão muito estreito, filtros sujos ou instalação não conforme. Limpe os filtros e verifique se o duto é adequado (diâmetro 15 ou 12 cm).

Como reiniciar o indicador de saturação dos filtros?

No modelo HLQB 9.8 LASI X/HA, pressione simultaneamente os botões T4 e T5 por 3 segundos (coifa ligada). Em outros modelos, use o botão T7 após a limpeza.

Posso instalar a coifa eu mesmo?

A instalação deve ser feita por pessoal qualificado. A coifa é pesada e requer montagem segura na parede ou no teto. Siga rigorosamente as instruções de segurança.

MANUAL DE UTILIZADOR HLQB 9.8 LASI X/HA HOTPOINT

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização, 1

Montagem, 3

Advertências, 15

Assistência, 22

Instalação, 40

Comandos TBOX-GLASS, 40

Manutenção e cuidado, 42

Anomalias e soluções, 43

Instrukcja obsługi

OKAP

Spis treści

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto. ! Leia atentamente as instruções: contém informações importantes sobre a instalação, o uso e a segurança. ! Não efetue alterações elétricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

• A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás; 55 cm se o exaustor for instalado sobre uma placa de cozedura elétrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificarem uma distância maior, é necessário considerá-la.

• O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/tetos. Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/teto, que deve ser suficientemente robusto para suportar o peso do exaustor.
• Atenção! Não ligue o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutenção, utilizar luvas de proteção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.
• Nunca utilizar o produto sem filtro de gordura corretamente instalado!
• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
• O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
• Em relação às medidas técnicas e de segurança a adotar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, por possível risco de choque elétrico.
• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho, derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.
• O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efetuadas por crianças sem vigilância.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria; o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

NL

Service

! Não recorra nunca a técnicos não autorizados.

Para a instalação correta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efetuada por pessoal qualificado.

Ligação elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada em conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação direta à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado corretamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implicará uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável. ! Use uma conduta com o menor número de curvas possível. ! Evite alterações drásticas de seção da conduta. ! Use uma conduta com o interior o mais liso possível. ! O material da conduta deve ser aprovado pelas normas. ! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.). ! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim. ! Equipe o local com condutas de admissão para fazer que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar). ! A Empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões ativos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10° ) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões ativos.

Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
TBOX-GLASS 90 cm	61-82	89.9	50	15/12

Verificar a placa de modo a verificar a absorção total e a absorção de luz.

	Potência	Tensão	Engate	Medidas
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

O Modelo está em conformidade com as seguintes diretivas:

C·Diretiva “Baixa tensão” 2006/95/EC (12-12-2006) C ·Diretiva “EMC” 2004/108/EC (15-12-2004) Referência RU no. 66/2014 integrando a Diretiva no. 2009/125/CE.

Há somente em alguns modelos

Comandos TBOX-GLASS

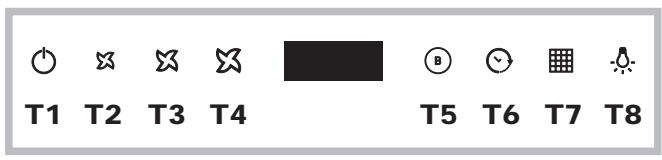

Modelos com Touch Control Glass (básico)

HLQB9.7ATIX/HA

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade selecionada.

T6 Temporizador

Ao pressionar T6 uma vez, associa-se uma duração pré-configurada do temporizador a cada velocidade (V) [V1 - 30 min, V2 - 20 min, V3 - 10 min]

no final da qual o exaustor fica automaticamente em OFF: O temporizador pode ser configurado apenas para as velocidades manuais, não para o booster.

T7 Aviso de filtros anti-gordura e cheiros

Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores filtrantes.

Este prazo é indicado pelo piscar do LED da cor associada ao filtro (branco para os filtros anti-gorduras, vermelho para o filtro de cheiros).

Depois da limpeza/substituição dos filtros, a pressão da tecla T7 determina o desligamento do LED de aviso.

T8 ON/OFF luzes

Permite acender e desligar as luzes de trabalho do exaustor. Configuração do exaustor

Com o produto desligado, é possível aceder ao menu de configuração pressionando as teclas T5 e T6 por 6 segundos. Neste momento, acende-se T7 para indicar o tipo de instalação através de duas cores dos LEDs: branco para instalação aspirante (predefinição), vermelho para

instalação filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T7, alternando as cores dos LEDs.

Desligamento do exaustor

O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). No caso da configuração do temporizador, o exaustor desliga-se automaticamente no final da contagem.

Modelos com Touch Control Glass + ecrã (médio)

HLQB9.8LASIX/HA

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Caso o exaustor esteja na velocidade 3, ao pressionar este botão configura a velocidade intensiva.

A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade anteriormente configurada.

T4 Timer “-”

O temporizador permite inserir um limite de tempo terminado o qual o exaustor fica em OFF; caso seja configurado um temporizador e antes se altere a velocidade pressionando T2, T3 ou T4, o temporizador é desativado.

Pressionando a tecla T4, o temporizador diminui 5 horas.

T5 Timer “+”

Pressionando uma primeira vez o botão, configura o temporizador para 5 minutos; cada vez que voltar a pressionar, aumenta mais 5 minutos.

T6 ON/OFF luzes

Permite acender e desligar as luzes de trabalho do exaustor

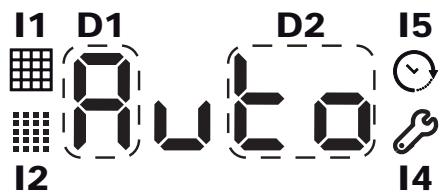

Aviso filtro anti-gordura e cheiros

Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores filtrantes.

Quando o indicador I1 se acende, indica que o filtro anti-gordura está saturado; quando o indicador I2 se acende, indica que o filtro de cheiros está saturado (apenas para exaustores em modalidade filtrante).

Para repor o contador, prima T5 + T4 durante 3 segundos, com o exaustor ligado.

Configuração do tipo de exaustor

É possível configurar a modalidade de estrutura do exaustor como aspirante (predefinição) ou filtrante. Para mudar a configuração, proceda da seguinte forma:

• com o exaustor em OFF, pressionando durante algum tempo as teclas T4 e T5, acede ao menu; irá ouvir que o exaustor emite um som e acende-se no ecrã o ícone I4 e surge a mensagem C1-0;
• pode percorrer o menu através das teclas T4 e T5. Com T4, percorre os vários elementos do menu (C1, C2, C3, C4, etc), enquanto com T5 seleciona os vários elementos do menu (0, 1 ou 0, 1, 2);
• para configurar o tipo de exaustor, aceda ao menu, selecione com T4 o elemento C6 e, com T5, configure o valor 0 se pretende o exaustor na modalidade aspirante, ou 1 para a modalidade filtrante. No final, prima a tecla T1.

Desligamento do exaustor

O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). Caso o exaustor permaneça aceso na modalidade manual, este desliga-se automaticamente após um certo tempo de "segurança". No caso da configuração do temporizador, o exaustor desliga-se automaticamente no final da contagem.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as redes de proteção
• Elimine as impurezas com uma esponja úmida e pouco detergente neutro
• Enxágue com um pano úmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano umedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorreta ou pelo incumprimento das advertências acima.

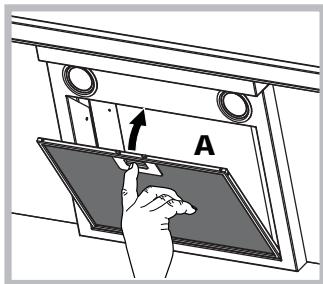

Manutenção dos filtros de gorduras (A)

O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

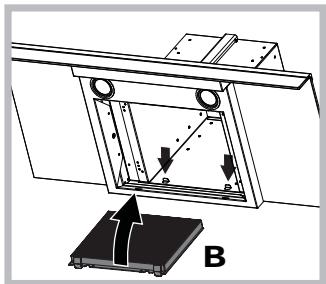

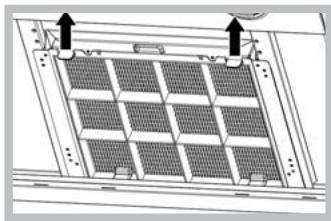

Substituição do filtro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte vezes.

Este filtro NÃO pode ser lavado ou regenerado.

Desmontagem: Remover o filtro de carvões ativos pressionando as duas alavancas dianteiras que o fixam ao exaustor.

Montagem: Encaixar o filtro de carvão ativo em primeiro lugar na parte de trás das linguetas metálicas do exaustor e, em seguida, pressionando as duas alavancas.

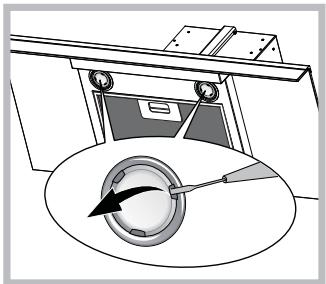

Substituição das lâmpadas

Desligue o aparelho da rede elétrica e retire os filtros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas.

(para mais informações, consulte os dados técnicos presentes no manual seguinte). 3. Volte a fechar a proteção (fixação por encaixe).

Substituição das lâmpadas LED *

O exaustor dispõe de um sistema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para fazer a substituição, contacte o serviço de assistência.

Cabo elétrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Diretiva Europeia 2012/19/EC, Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao assegurar que este produto é eliminado corretamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue num ponto de recolha para reciclagem de aparelhos elétricos e eletrónicos adequado. Elimine-o de acordo com as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Poupar energia e respeitar o ambiente

• Usar o extrator definindo a velocidade de acordo com a necessidade de extração real; limitar o uso da função "velocidade intensiva", se presente. Usar o extrator de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confecção.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efetue os seguintes controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe uma quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o filtro de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifique se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi ativado.

Em caso de eventuais anomalias de funcionamento, antes de se dirigir ao serviço de Assistência, desligue o aparelho da alimentação elétrica durante alguns 5 segundos, retirando a ficha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifique, contacte o serviço de assistência.

Instalação
