GEBRUIKSAANWIJZING HLQB 9.8 LASI X/HA HOTPOINT

Gebruiksaanwijzing,1

Montage,3

Attentie,16

Service,23

Installatie,44

TBOX-GLASS bediening,44

Onderhoud en verzorging,46

Storingen en oplossingen,47

TR

Türkce

Kullanim talimatlari

OCAK DAVLUMBAZ

icindekiler

Kullanim talimatlari,1

Montaj,3

Uyarilar,20

Teknik Servis,23

Kurulum,52

TBOX-GLASS kumandalari,52

! Het is belangrijk dat u deze handleiding bewaart zodate u hem te allen tjnde kunt raadplegen. Wonneer u het apparaat verkoopt, weggeeft of wonneer u verhuist, moet u Niet vergeten de handleiding bij het apparaat te doen.
! Lees de aanwijzingen aandachtig: er staat belangrijke informatatie in betreffende installmentie, gebruik en verilgheid.
! Voer geen elektrische of Mechanische wijzigingen op het apparaat UIT, of op de afvoerleidingen.

Algemene veiligheid

• De minimum afstand:tussen de roosters van het kookvlak en de onderzijde van de afzuigkap mag Niet minder zichn dan:

65 cm als de kap boven een gaskookplaat is geinstalleerd
55 cm als de kap boven een elektrische kookplaat is geinstalleerd.

Als de installation-instructies van het gasfornuis aangeven dat u een grotere afstand要去 bewaren, houdt u zich dan.daaraan.

• Dekapisvoorzien van bevestigingspluggen die geschikt+zijn voor de meeste wanden of plafonds. Het isECHTERoodzakelijk een gekwalificeerde technicus teraadplegen om te controleren of de wand of het plafond van geschikt materiaal+zijn gemaakt. Deze要去en sterk genoeg+zijn om het gewicht van de afzuigkap te dragen.
• Belangrijk! Sluit het apparaat Niet aan op het elektriciteitsnet totdat de installmentie volledig is uitgevoerd.
  Haal de stekker uit het stopcontact of zet de hoofdschakelaar in扣除 uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.
• Gebruik werkhand Schoenen voor elke installmentie- of onderhoudshandeling.

• Het apparaat is nicht geschikt voor gebruik door kinderen of Personen met een beperkt sensorisch, fysiek of mentalaal vermogen of Personen met weinig ervaring of onvoldoende kennis, tenzij zich onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

• Er moet algijd iemand controlleren dat kinderen nicht met het apparaat spelen.

• Gebruik het apparaat nooit als het vetfilter Niet goed is gemonteerd!
• De afzuigkap mag NOOIT als steunvlak worden gezebruikt, tenzij dat uitdrukkelijk worden aangegeven.
• Het vertrek moet over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten worden gebrukt die gas of andere brandstoffen verbranden.
• De afgezogen lucht mag nicht worden gekanaliseerd in een afvoerleiding die gebrukt worden voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken.
• Houdt u aan de wetgeving betreffende de luchtafvoer.
• Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de filters beschadigen en brand veroorzaken, en dient waarom absolut te worden vermeden.
• We raden bovendien aan gefrituurdere gerechten constant te controleren, om zo te voorkomen dat de oververhitte olie vlam vat.
  V.w.b. de technische- en veiligheidsmaatregelen die要去en worden toegepast op de rookafvoer,要去 u zich beslist houden aan hetgeen worden voorzien door de normen van deplaatselijke autoriteiten.
  We raden u aan het apparaat regelmatin te reinigen, zowel aan de binnen- als aan de buitenkant (MINSTENS EEN MAAL

PER MAAND. Houd i.i.g. reckening met hetgeen worden aangegeven in de onderhoudsinstructies van deze handleiding).

• Als u de aanwijzingen betreffende de reiniging van de kap en de verranging en reiniging van de filters nicht naleeft, kan er een brandrisico ontstaan.
• Gebruik de kap nicht zonder lampen of wonneer de lampen nicht juist gemonteerd zich, aangezien u een elektrische schok kurz krijgen.
• Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade, of brand,veroorzaakt door het apparaat, als gevolg van het Niet naleven van de instructies die in deze handleiding worden beschreiben.
• Belangrijk! De zichtbare delen können zeer warm worden wanner ze worden gebruikt met kookelementen.
• Het huidige apparaat mag alleen door kinderen van 8aar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht zich, of mits ze+zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zich van de betreffende gezaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen Niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PL

Ostrzeżenia

Dit dient u door te gehen:

• Het soort storing;
• Het model apparaat (Mod.)
• Het serienummer (S/N)

Deze staat informationie befindt sich op het typeplaatje op het apparatus

PL

Serwis Techniczny

Voor een correcte installmentie van het apparaat(Int, u de afbeeldingen raadplegen in de eerste pagina's van deze handleduring.

De installmentie moet worden uitgevoerd door gekwalificeerde monteurs.

Elektrische aansluiting

De netspanning要去 overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt, moet u hem in een stopcontact steken die in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap Niet over een stekker beschicht (directe aansluiting op het elektriciteitsnet), of als de stekker Niet makkelijk bereikbaar is, dient u een geschikte tweepolige schakelaar te monteren die de volledige uitschakeling van het Lichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installmenteregels.

Belangrijk! Controller altijd de elektriciteitskabel correct is gemonteerd voor u het kapcircuit wee por het lichtnet aansluit en controller bovendien of hij correct functioneert.

Luchtafvoer (voord de afzuigversies)

Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbinderingsflens). Het gebruik van buizen en afvoeropeningen met een Kleinere diameter zal een verminderd afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.

Men wijst waarom elke verantwoordelijkheid hierbij af.

! Gebruik een zo kort möglichke leiding.
! Gebruik een leiding die zo min möglichk bochten heeft
! Vermijd drastische veranderingen in de sectie van de leiding.
! Gebruik een leiding met een zo glad möglichb binnenkant.
! Het materiaal waarmee de leiding is gemaakt要去 door de wet� goedgekeurd.
! Sluit de kap nooit aan op afvoerbuizen waar rook worden afgevoerd geprodueerd door verbranding (boilers, open haarden, kachels, etc.).
! Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag Niet door een opening in de wand worden afgevoerd, tenzij deze opening hier specialaal voor bestemd is.
! Zorg dat er in het vertrek ventilatieopengen zijn om te voorkomen dat de kap een negatieve druk creëert (die nooit de 0,04 mbar mag overschrijden).
! Het bedrivij wijst elke verantwoordelijkheid af wanner deze normen nicht worden gehandhaafd.

Filter- of afzuigversie?

! De kap is klaar om te worden gebruikt in de afzuigversie. Om de kap in de filterversie te gebruiken dient u de speciale ACCESSSOIREKIT te installeren.

Opmerking:Indien bijgeleverd kan het zich dat het aanvullende filtersystem met actieve kool al op de kap is geinstalleerd.

De informatatie betreffende het omzetten van afzuigversie aan filterversie vindt u in deze handleiding terug (zie "Filterversie").

Afzuigversie

De kap zuivert de lucht en voert hem waar buiten af via een afvoerleiding (diameter 150~mm ) die bevestigd is aan de verbindingsflens. De diameter van de afvoerleiding moet gewiek zijn aan de diameter van de verbindingsring.

Belangrijk! De afvoerbuis is nicht bijgeleverd en moet apart worden aangeschaft.

In het horizontale gedeelte moet de buislicht waar boven hellen (ongeveer 10^ ) zodate le lucht makkelijker waar buiten worden afgevoerd. Als de kap is voorzien van koolstoffilters要去en deze eerst worden verwijderd.

Filterversie

De kap zuivert de lucht en zorgt dat deze weiter gezuiverd het vertrek binnenkomt. Om de kap in deze versie te gebruiken要去 een aanvullend filtersystem met actieve kool installeren.

Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolfilter(s) nodig. De bovenste buis要去 aan de boenzijde afvoeropeningen hebben voor de lucht.

Technische Gegevens

Model	Hoopte (cm)	Breedte (cm)	Diepte (cm)	Ø van de de afvoerleiding (cm)
TBOX-GLASS 90 cm	61-82	89.9	50	15/12

Controleer deplaat om de totale absorptie en de Lichtabsorptie te controeren.

	Opgenomen	Spanning	Fitting	Afmetingen
Halogeneen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Risicogroep 1, volgens de norm EN 62471

CE	De=kappen zijn conform aan de volgende EG-Richtlijnen: •“Low voltage” Directive 2006/95/EC (12-12-2006) •“EMC” Directive 2004/108/EC (15-12-2004) •EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC

Referentie norm:

EN 60704-2-13:2011; EN 60704-3:2006
EN61591:1997;EN61591:1997/A1:2006;EN61591:1997/A2:2011;EN61591:1997/A11:2014
EN 50564:2011

• Slechts op enkele modellen aanwezig

TBOX-GLASS bediening

Modellen met Toch control glass (basic)

HLQB9.7ATIX/HA

T1 ON/OFF motor

Als u op de knop drukt terwijl de afzuigkapuit is, wordt eerste snugheid ingesteld. Als u op de knop drukt terwijl de afzuigkap aan is, gaat deze in de OFF stand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 3.

T5 Booster

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op de intensieve snugheid. Deze functie is ingesteld voor een bepaalde tijd; na afloop hiervan keert de kap terug maar de voorgaande snugheid. Als u darüber op een snugheidstoets drukt (T2, T3 of T4) verlaat u de booster functie en zal de geselecteerde snugheid worden ingesteld.

T6 Timer

Door eén keer te drukken op T6 kan voor elke snugheid een Vooringestelde tijsdsduur (V) [V1 - 30 min, V2 - 20 min, V3 - 10 min] van de timer ingesteld worden. na afloop van deze tijsdsduur gaat de kap automatisch in de OFF-stand. De timer kan alleen voor de handmatige snugheden worden ingesteld, Niet voor de booster.

T7 Signalering vet- en geurfilter

Na een bepaald aanlal gebruiksuren moeten het vetfilter (A) en het geurfilter (B) (dit alleen voor filterversies) gereinigd/ verrangen worden.

Dit worden aangegeven door het knipperen van de gekleurde led van het filter (wit voor het vetfilter, rood voor het geurfilter).

Na het reinigen/ervangen van de filters kan door te drukken op toets T7 het knipperen van de waarschuwingsled gestopt worden.

T8 ON/OFF verlichting

Met deze toets=kunt de verlichting van de kap aan ofuitdoen

Configuratie van de afzuigkap

Als het product UIT is,kommenen door gedurende 6 seconden op T5 en T6 te drukken in het configuratiemenu. Hierdoor wordt T7 verlicht met twee kleuren LED om

het type installmentie aan te Geven: wit voor installmentie van de afzuigversie (standaard), rood voor installmentie van de filterversie. Het is maybeijk het type installmentie te wijzigend door een of meerdere keren op toets T7 te drukken waardoor de LED van kleur verandert.

Uitschakelen van de kap

De kap kan handmatig worden uitgeschakeld door optoets T1 (ON/OFF) te drukken. Wanner de timer ingesteld is, worden de kap aan het einde van de ingesteldeijd automatisch uitgeschakeld.

Modellen met Toch control glass + display (medium)

HLQB9.8LASIX/HA

T1 ON/OFF motor

Als u op de knop drukt verwijl de afzuigkap uit is, worden eerste snugheid ingesteld. Als u op de knop drukt verwijl de afzuigkap aan is,.gaat deze in de OFF stand.

T2 Snelheid -

Als u op de knop drukt gaat de kap overaar de voorgaande snelheid.

T3 Snelheid +

Als de kap op snugelid 3 ingesteld is, wordt door op deze knop te drukken de intensieve snugelid geactiveerd.

De duur van de instelling is beperkt tot een bepaaldeijd: na afloop hiervan keert de kap wee terug maar de erder ingestelde snugheid.

T4 Timer “-”

Met de timer kan een tintj worden ingesteld na afloop waarvan de kap in de OFF-stand gaat. In het geval dat een timer wordt ingesteld en verrolgens de snugheid gewijzigd worden, kan de timer door te drukken op T2, T3 of T4 wordenuitgeschakeld.

Door te drukken op toets T4 neemt de tijsduur van de timer met 5 minuten af.

T5 Timer“+”

Wanner de eerste keer op deze toets gedrukt worden, worden de timer ingesteld op 5 minute: elke volgende keer dat op de toets gedrukt worden, neemt de tijsduur van de timer met 5 minuteen toe.

T6 ON/OFF lichten

Met deze toets=kunt u de verlichting van de kap aan ofuit doein.

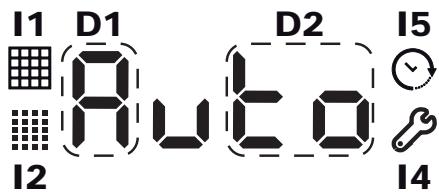

D1: DGT Snelheid
D2: Groep van 2 DGT Tijd
11: Aanwijzer Vetfilter
12: Aanwijzer Koolstoffilter
14: Aanwijzer Menu
15: Aanwijzer Timer

Signalering vet- en geurfilter

Na een bepaald aantal gebruiksuren要去en het vetfilter (A) en/of het geurfilter (B) (dit alleen voor filterversies) gereinigd/ verrangen worden.

Wanner waarschuwingslampieje 11 aangaat, geeft dit aan dat het vetfilter verzadigd is: als waarschuwingslampieje 12 aangaat, geeft dit aan dat het geurfilter verzadigd is (alleen voor=kappen in filtermodus).

Om de teller van het filter te resetten, gedurende 3 seconden op T5 + T4 drukken verwijl de kap aan is.

Installing type kap

De werkingsmodus van de kap kan ingesteld worden op afzuiging (standaard) of filtratie. Voor het wijzigen van de instelling als volgt te werk.gaan:

• door met de kap in de OFF-stand enkele seconden op toetsen T4 en T5 te drukken kommt men in het menu: dit wordt aangegeven doordat de kap een geluidssignaal afgeeft en op het display symbol I4 verlicht worden de tekst C1-0 verschijnt;
• met toetsen T4 en T5kest u door het menu scrollen. Met toets T4kest u door de verschillende opties van het menu scrollen (C1, C2, C3, C4 enz.) en met T5kest u de verschillende opties van het menu selecteren (0, 1 of 0, 1, 2).
• om het type kap te installereren, maar het menu gaan, met T4 de optie C6 selecteren en met T5 waarde 0 instellen voor de kap in de afzuigmodus, of 1 als men de kap in de filtermodus wil gebruiken. Tenslotte op toets T1 drukken.

Uitschakelen van de kap

De kap kan handmatig worden uitgeschakeld door op toets T1 (ON/OFF) te drukkken. In het geval dat de kap in de handmatige modus aan blijft, worden de kap na een bepaalde "beveiligingsstijd" automatisch uitgeschakeld. Wanner de timer ingesteld is, worden de kap aan het einde van de ingesteldearend automatisch uitgeschakeld.

Onderhoud en verzorging

Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.

Eerste reiniging

• Verwijder het beschemfolie
• Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel
• Spoel met een vochtige doek af
• Droog met een zachte doek. Als de kap van roestvrij staal is moet u de richting van de borsteling van het metaal volgen

Regelmatige reiniging

De afzuigkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of verrangt). Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.

Vermijd het gebruik van schurende of bijtende producten.

Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de verranging van de filters nicht naleeft, kan er een brandrisico ontstaan. We adviseren u waarom de aanbevolen instructies op te volgen. De fabrikant kan Niet aansprakelijk worden gesteld voor eventuele schade aan de motor en brand veroorzaakt door een oneigenlijk onderhoud of door het net in acheft nemen van bovenstaande aanwijzingen.

Onderhoud van de vetfilters (A)

Het vetfilter houdt de vetdeeltjes die met het koken vrijkomen vast. Het要去 minstens een keer per maand worden gereinigd met Niet a gressieveschoonmaakmiddelen, ofwel met de hand ofwel in devaatwasser, op lage temperaturen en met een

korte afwascyclus.

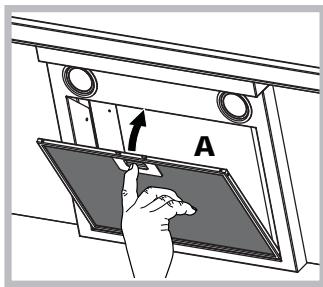

Om het vetfilter te demonteren trekt u aan het handvat waarmee de veer wordt losgekoppeld. Als u het vetfilter in de vaatwasser wast zou dit{kunnen verkleuren.Dit wijzigt de prestaties er nicht van.

Onderhoud koolstoffilter (B)

Het koolstofffilter houdt de verwelende luchtjes dieijdens het koken vrijkomen vast. Het koolstofffilter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfilter worden gereinigd. In ieder geval moet de patroon minstens om de 20 maanden worden verrangen.

Dit filter MAG NIET worden gewassen of hergebruikt

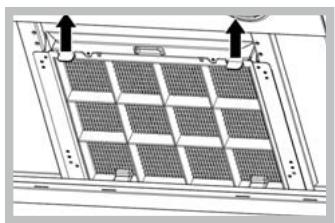

Demonteren: Verwijder het koolstofffilter door te drukken op de twee hendeltjes aan de voorkant waarme het aan de kap bevestigd is.

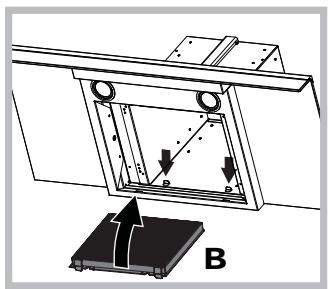

Montage: Haak het koolstoffilter vast, eerst aan dechterkant op de metalen lipjes van de kap, cervolgens aan de voorkant door op de twee hendeltjes te drukken.

De lampen verrangen

Schakel het apparaat los van het Lichtnet en verwijder de vetfilters.

Belangrijk! Voor u de lampen aanraakt要去 u zich ervan verzekeren dat ze zijn aufgekoeld.

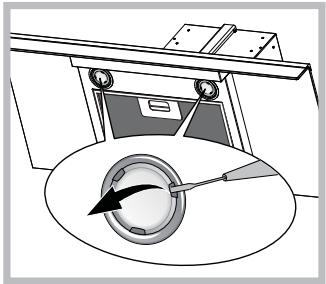

1. Verwijder de bescherming m.b.v. eenkleine platte schroevendraaier of dergelijk gereedschap.
2. Vervang de beschadigde lamp. Gebruik alleen lampen met bezelfde eigenschappen (voormeer details ziedetechnische gegevens indeze handleiding).
3. Doe de bescherming wee dericht (bevestiging met klik).

De lampen verrangen LED *

De kap is uitgerust met een verlichtingssystem op basis van LED-technologie. De Leds garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijkking met traditionele lampen. Voor verranging van de leds kutn u contact opnemen met de servicedienst.

Elektrische kabel

Als de voedingskabel beschadigd is, moet deze, om elk risico te voorkomen, worden verrangen door de fabrikant of door de technische servicedienst.

AFVALVERWIJDERING

Dit apparaat is conform de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct worden verwijderd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor de omgeving en de gezondheid.

Het symbol op het apparaat of op de handleiding die bij het product worden geleverd, geeft aan dat dit apparaat Niet要去en behandeld als normal huisvuil, maar要去en afgeleverd bij een specifiek ophaalpunt voor

het recyclen van elektrische en elektronische apparatuur. Verwijder het apparaat volgens deplaatselijkke normen voor afwalverwijdering. Voor verdere informatie betreffende behandeling, opslag of recyclen van dit product要去 u contact opnemen met uw gemeentelijkke reinigingsdienst of de winkel waar u het product heeft aangeschaft

Bespaar energia en respecteer de omgeving

• Gebruik de afzuigkap door de snelheid in te stellen in overeenstemming met de reèle extractiebehoeften; beperk het gebruik van de "intensieve snelheid" functie, indien aanwezig. Een rationeel gebruik van de afzuigkap biedt u de mogelijkheid energia te besparen en nutteloos verlies van zuivere en aircondition lucht.
  Schakel het Licht van de afzuiigkap enkel in als dit

noodzakelijk is om de kookzone te verlichten

Storingen en oplossingen

Als iota's nicht lijkt te functioneren dient u, voor u de Servicedienst inschakelt, eerst deze eenvoudige controlesuit te voeren:

• er geen stroomonderbreking is.
  er wel een snuglheid is ingesteld.

Als de kap een zwak rendement heeft:

Controller of:

• De geselecteerde motorsnelheid voldoende is voor de vrijgevegen hoeveelheid rook en damp.
• De keuken voldoende geventileerd is om de lucht op te zuigen.
• Het koolstofffilter nicht verbruikt is (kap in filterversie).

Als de kap uit is gegaanijdens een normale werkinq:

Controller of:

• er geen stroomonderbreking is.
• het meerpolige onderbrekingsmechanime nicht is ingeschakeld.

In het geval van eventuele storingen要去, voor u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekkeruit het stopcontact te halen en hem er opnieuw waar in te doen. Als de storing voortduurt要去 u contact opnemen met de Servicedienst.

• Slechts op enkele modellen aanwezig
