EBLH 18323 X F - Réfrigérateur combiné HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Capacité totale	300 litres
Dimensions approximatives	H 185 cm x L 60 cm x P 65 cm
Poids	70 kg
Classe énergétique	A+
Alimentation électrique	220-240 V, 50 Hz
Consommation d'énergie	300 kWh/an
Fonctions principales	Réfrigération, congélation, mode vacances
Système de refroidissement	Froid statique
Entretien et nettoyage	Nettoyage intérieur régulier, dégivrage manuel
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facile
Sécurité	Système de verrouillage de porte, protection contre les surcharges électriques
Compatibilités	Compatible avec les accessoires Hotpoint
Garantie	2 ans

FOIRE AUX QUESTIONS - EBLH 18323 X F HOTPOINT

Comment régler la température de mon réfrigérateur HOTPOINT EBLH 18323 X F ?

Pour régler la température, tournez le bouton de contrôle situé à l'intérieur du réfrigérateur. Une température de 4°C est recommandée pour le réfrigérateur et -18°C pour le congélateur.

Mon réfrigérateur fait un bruit anormal. Que dois-je faire ?

Vérifiez si le réfrigérateur est de niveau et s'il n'est pas en contact avec d'autres objets. Si le bruit persiste, contactez le service client HOTPOINT.

La lumière intérieure de mon réfrigérateur ne s'allume pas. Que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée, car la lumière s'éteint automatiquement lorsque la porte est fermée.

Comment dégivrer mon congélateur HOTPOINT EBLH 18323 X F ?

Pour dégivrer votre congélateur, débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau qui s'écoule.

Le réfrigérateur ne refroidit pas correctement. Quelles peuvent être les causes ?

Vérifiez que la température est correctement réglée, que les ventilations ne sont pas obstruées et que le joint de porte est en bon état. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Où puis-je trouver des pièces de rechange pour mon réfrigérateur HOTPOINT ?

Les pièces de rechange peuvent être commandées directement sur le site Web de HOTPOINT ou auprès de revendeurs agréés.

Mon réfrigérateur affiche un code d'erreur. Que signifie-t-il ?

Les codes d'erreur varient selon les modèles. Consultez le manuel d'utilisation pour comprendre la signification du code affiché et les mesures à prendre.

MODE D'EMPLOI EBLH 18323 X F HOTPOINT

Mode d'emploi, 1 Assistance, 3 Description de l'appareil, 7 Description de l'appareil, 12 Réversibilité des portes, 16 Installation, 25 Mise en marche et utilisation, Entretien et soin, 26 Précautions et conseils, 27 Anomalies et remèdes, 28

DE Deutschland

Avant de contacter le centre d'assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et si l'inconvénient persiste, appelez le service après-vente le plus proche.

• le type d'anomalie
• le modèle de l'appareil (Mod.)
• le numéro de série (S/N)

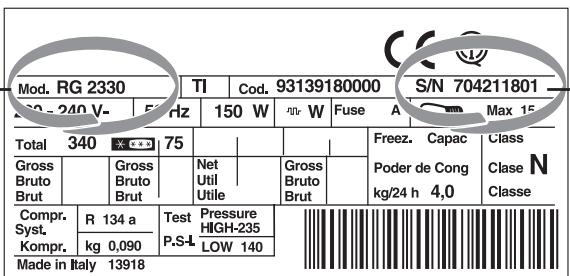

Vous trouverez tous ces renseignements sur l'étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Ne vous adressez jamais à des techniciens non agrées et exigez toujours l'installation de pièces détachées originales.

• o tipo de anomalia
• o modèles du bon (Mod.)
• o numéro de série (S/N)

1 Bouton fonctionnement refrigerateur

pour régler la température à l'intérieur du compartiment réfrigérateur. I Care

est la température optimale avec une faible consommation d'électricité. est la fonction holiday (voir Entretien et soins). OFF éteint le réfrigérateur.

2 Touche SUPER COOL (refroidissement rapide) pour abaisser rapidement la température du compartiment réfrigerateur. Si elle est enfoncée, le voyant SUPER COOL s'allume (voir Mise en marche et utilisation).

3 Voyant jaune SUPER COOL (refroidissement rapide) : il s'allume dès que vous appuyez sur la touche SUPER COOL.

4 Voyant VERT ALIMENTATION : il s'allume quand l'appareil est branché au réseau d'alimentation.

5 Touche SUPER FREEZE (congélation rapide) pour congeler des aliments frais. Si elle est enfoncée, le voyant SUPER FREEZE s'allume (voir Mise en marche et utilisation).

Voyant jaune SUPER FREEZE (congélation rapide) : il s'allume dès que vous appuyez sur la touche SUPER FREEZE.

7 Bouton fonctionnement congelateur

pour régler la température à l'intérieur du compartiment congélateur.

I Care

est la température optimale avec une faible consommation d'électricité.

OFF

Éteignez l'appareil, réfrigérateur inclus.

Les voyants seront aussi à signaler toute augmentation anormale de la température à l'intérieur du compartiment congélateur (voir Anomalies et/remèdes).

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés aient des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

1 PIED de réglage 2 Compartment CONSERVATION 3 Compartment CONGELATION et CONSERVATION 4 Bac FRUITS et LEGUMES 5 Boite FOOD CARE ZONE pour VIAnde et POISSON * 6 WINE RACK 7 CLAYETTE* 8 ECLAIRAGE (voir Entretien) 9 Balconnet amovable PORTE-OBJETS * 10 Balconnet BOUTEILLES

• Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

Réversibilité des portes

• N'existe que sur certains modèles.

Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil.

Mise en place

1. Placez l'appareil dans une pièce bien aérée et non humide.
2. Ne bouchez pas les grilles d'aération. Arrêté : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).
5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécialement prévue.

Mise à niveau

1. Installez l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil.

Raccordement électrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que:

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex. 220-240 V);
• la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni piégé ni excessivement écrabssé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Mise en service de l'appareil

Avant de mettre l'appareil en service, suivez bien les instructions sur l'installation (voir Installation). Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l'eau tiède additionnée de bicarbonate. Cet appareil est équipé d'un système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement.

C'est ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne d'électricité.

OFF

1. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur U
2. Branchez la fiche dans la prise et contrôlez que le voyant vert ALIMENTATION ELECTRIQUE s'allume.
3. Amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.
4. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur une valeur intermédiaire et appuyez sur la touche SUPER FREEZE (congélation rapide) : le voyant jaune SUPER FREEZE s'allumera. Il ne s'éteindra que quand le congélateur aura atteint sa température optimale ; vous pourrez alors introduire les aliments.

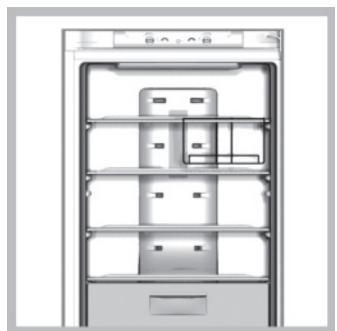

No frost

Le No Frost gère un flux continu d'air froid qui absorbe l'humidité et empêche la formation de glace et de givre. Il maintient un niveau d'humidité ajusté à l'intérieur du compartiment réfrigérateur et, grâce à l'absence de givre, il préserve les qualités originales des aliments. Dans le compartiment congélateur, il évite la formation de glace, il n'y a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas d'aliments ou de récipients contre la paroi refroidissante arrêt pour ne pas boucher les trous d'aération et éviter une formation rapide d'eau condensée. Fermez bien les bouteilles et emballez les aliments.

Pour profiter à plein de votre réfrigérateur

• N'introduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits, contrairement à ce que l'on croit, ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l'humidité et la formation d'eau condensée.

Clayettes: pleines ou grillagées.

Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Indicateur de TEMPERATURE*: pour repérer la zone la plus froide à l'intérieur du réfrigérateur.

1. Contrôler que l'indicateur affiche bien OK (voir figure).

1. Si le message OK n'est pas affiché, c'est que la température est trop élevée : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu'à ce que la température se stabilise.
2. Contrôler l'indicateur une nouvelle fois : si nécessaire, procédé à un nouveau réglage. Si de grosses quantités d'aliments ont été stockées ou si la porte du réfrigerateur est ouverte très souvent, il est normal que l'indicateur n'indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

Emplacement réservé à la conservation des aliments frais, tels que la viande et le poisson. Grâce à la basse température à l'intérieur de ce compartiment, Food Care Zone permet de prolonger la durée de conservation jusqu'à une semaine.

Le nouvel éclairage à double LED, grâce à la puissante lumière diffuse, permet une vision claire de tous les aliments, sans aucune zone d'ombre.

En cas de remplacement des LED, veuillez vous adresser au service d'assistance technique.

Pour profiter à plein de votre congélateur

• Pour régler la température, utilisez le bouton FONCTIONNEMENT CONGELATEUR (voir Description).
• Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).
• Les aliments frais à congeler ne doivent pas être placés au contact d'aliments déjà congélés; il faut les stocker dans le compartiment supérieur CONGELATION et CONSERVATION où la température qui descend au-dessous de -18°C garantit une vitesse de congélation ajustée. Pour congeler les aliments correctement et en toute sécurité, il faut activer la fonction SUPER FREEZE 24 heures avant d'introduire les aliments. Avec avoir introduit les aliments, il faudra activer à nouveau la fonction SUPER FREEZE qui se déclenchera automatiquement après les 24 heures;
• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.
• Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.
• iment réfrigérateur en bas à gauche (exemple : 4 Kg/24h). Pour éviter d'empêcher la circulation de l'air à l'intérieur du congélateur, nous recommandons de ne pas boucher avec des aliments ou des récipients les trous d'aération. Évitez d'ouvrir la porte pendant la phase de congélation. En cas de coupure de courant ou de panne, n'ouvrez pas la porte du congélateur : les produits surgelés et congelés se conservent ainsi sans problème pendant 9 - 14 heures environ. Pour obtenir davantage de place de rangement dans votre congélateur, vous pouvez retirer les tiroirs [ sauf le tiroir du bas ], et ranger les aliments directement sur les grilles/clayettes verre fournies [si présents].

Le double bac a été conçu dans le but d'optimiser l'espace dans le tiroir congélateur et de rendre disponibles les glaçons de manière rapide et simple. Les bacs peuvent être empilés ou repliés et utilisés séparément.

De plus, le système d'accrochage spécifique prévu transforme Easy Ice en une solution extrêmement flexible, permettant de l'installer sur le côté droit ou gauche des premiers tiroirs.

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, débranchez l'appareil du réseau d'alimentation :

OFF 1. amenez le bouton FONCTIONNEMENT CONGELATEUR sur 2. débranchez la fiche de la prise de courant.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.
• Le dos de l'appareil a tendance à s'empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d'odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous évitez par la même occasion la formation de taches.
• Si vous nevez laisser votre appareil être pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laissez les portes ouvertes.

Si vous partez en vacances, pas besoin d’éteindre votre appareil car il est équipé d’une fonction spéciale qui permet, avec une faible consommation d’électricité, de maintenir une température d’environ 15°C dans le compartiment réfrigérateur (pour protéger de la chaleur vos produits de beauté et de maquillage) ; réglez dans ce cas la température du congélateur sur une valeur minimale, indispensable à la conservation des aliments.

Pour activer la fonction :

amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur Deux bips confirment son activation ; sa désactivation est signalée par un seul bip.

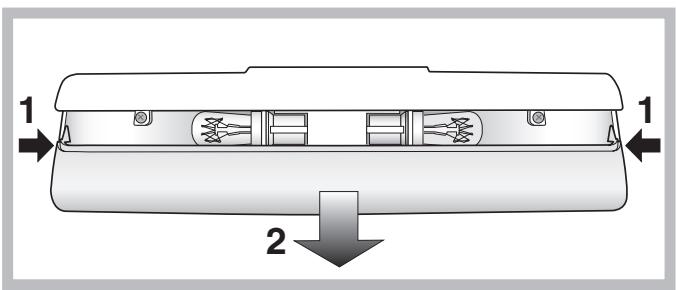

Remplacement de l'ampoule d'éclairage *

Pour remplacer l'ampoule d'éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer l'ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection.

Précautions et conseils

L'appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes; -89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;
• 2002/96/CE.
• Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes : vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez pas sur le câble.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur OFF (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil.
• Ne pas utiliser, à l'intérieur des compartiments de conservation pour aliments congelés, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommandé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis du congélateur.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.

Économies et respect de l'environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvrez les portes de l'appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d'énergie.
• Ne chargez pas trop votre appareil : pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.
• N'introduisez pas d'aliments chauds : ces derniers font monter la température intérieure, ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d'électricité.
• Dégivrez l'appareil dès que de la glace se dépose

(voir Entretien); une couche de glace trop épaisse génère considérablement la cession de froid aux aliments et augmente la consommation d'électricité.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

L'éclairage vert alimentation ne s'allume pas.

• La fiche n'est pas branchée dans la prise de courant ou pas assez enfoncée pour qu'il y ait contact ou bien il y a une coupure de courant.

Le moteur ne démarre pas.

• L'appareil est équipé d'un système protège-moteur (voir Mise en marche et utilisation).

Les voyants sont faiblement éclairés.

• Débranche la fiche et rebranche-la dans la prise de courant après l'avoir retournée sens dessus dessous.

a) La porte du réfrigerateur est restée ouverte pendant plus de deux minutes. Le signal sonore cesse à la fermeture de la porte. Ou bien vous ne l'avez peut-être pas étéint correctement (voir Entretien).

B) L'alarme sonne et les deux voyants jaunes clignotent.

b) L'appareil signale un réchauffement excessif du congélateur. Nous vous conseillons de vérifier l'état des aliments : il se pourrait qu'il faille les jeter.

• signal acoustique = Réchauffement excessif

C) L'alarme sonne et les deux voyants jaunes et le voyant vert clignotent.

c) L'appareil signale un réchauffement dangereux du congélateur. Il faut jeter les aliments.

• signal acoustique = Réchauffement dangereux

b/c) Dans le premier cas, le congélateur maintient une température d'environ 0°C pour éviter une re-congélation des aliments. Dans le deuxième cas, il maintient la température autour de -18°C. Pour entrer le signal sonore : ouvre puis referme la porte du réfrigérateur. Pour rétablir son fonctionnement normal ; amenez

le bouton FONCTIONNEMENT CONGELATEUR sur OFF (éteint) et rallumez l'appareil.

Levoyant vert alimentation clignote.

• L'appareil ne fonctionne pas correctement. Faites appel au service d'assistance technique.

Le réfrigérateur et le congélateur refroidissent peu.

• Les portes ne ferment pas bien ou les joints sont abimés.
• Ouverture trop fréquente des portes.
• La position des boutons FONCTIONNEMENT n'est pas correcte (voir Description).
• Le réfrigérateur et le congélateur sont excessivement remplis.

Les aliments gèlent à l'intérieur du réfrigérateur.

• La position du bouton FONCTIONNEMENT REFRIGERATEUR n'est pas correcte (voir Description).
• Les alimentations touchent à la paroi arrêtée.

Le moteur est branché en permanence.

• Quelqu'un a appuyé sur la touche SUPER FREEZE (congélation rapide) : le voyant jaune SUPER FREEZE est allumé ou clignote (voir Desc.).
• La porte n'est pas bien fermée ou trop souvent ouverte.
• La température à l'extérieur est très élevée.

L'appareil n'a pas été installé bien à plat (voir Installation). - L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit. - Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout à fait normal.

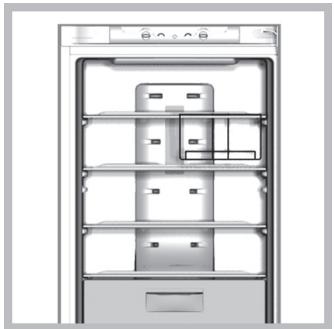

La température est élevée à certains endroits de l'extérieur du réfrigérateur.

• Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit.
