EBLH 18323 X F - Refrigerador combinado HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador combinado
Capacidad total	300 litros
Dimensiones aproximadas	H 185 cm x L 60 cm x P 65 cm
Peso	70 kg
Clase de eficiencia energética	A+
Alimentación eléctrica	220-240 V, 50 Hz
Consumo de energía	300 kWh/año
Funciones principales	Refrigeración, congelación, modo vacaciones
Sistema de refrigeración	Frío estático
Mantenimiento y limpieza	Limpieza interior regular, descongelación manual
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto, fácil reparabilidad
Seguridad	Sistema de bloqueo de puerta, protección contra sobrecargas eléctricas
Compatibilidades	Compatible con los accesorios Hotpoint
Garantía	2 años

Preguntas frecuentes - EBLH 18323 X F HOTPOINT

¿Cómo ajustar la temperatura de mi refrigerador HOTPOINT EBLH 18323 X F?

Para ajustar la temperatura, gire el botón de control ubicado dentro del refrigerador. Se recomienda una temperatura de 4°C para el refrigerador y -18°C para el congelador.

Mi refrigerador hace un ruido anormal. ¿Qué debo hacer?

Verifique si el refrigerador está nivelado y si no está en contacto con otros objetos. Si el ruido persiste, contacte al servicio al cliente de HOTPOINT.

La luz interior de mi refrigerador no se enciende. ¿Qué hacer?

Verifique si la bombilla está fundida y reemplácela si es necesario. Asegúrese también de que la puerta esté bien cerrada, ya que la luz se apaga automáticamente cuando la puerta está cerrada.

¿Cómo descongelar mi congelador HOTPOINT EBLH 18323 X F?

Para descongelar su congelador, desenchufe el aparato y deje que el hielo se derrita de forma natural. Puede colocar toallas para absorber el agua que se escurre.

El refrigerador no enfría correctamente. ¿Cuáles pueden ser las causas?

Verifique que la temperatura esté correctamente ajustada, que las ventilaciones no estén obstruidas y que el sello de la puerta esté en buen estado. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar el interior de mi refrigerador?

Utilice una mezcla de agua tibia y bicarbonato de sodio para limpiar el interior. Evite productos abrasivos que puedan dañar las superficies.

¿Dónde puedo encontrar piezas de repuesto para mi refrigerador HOTPOINT?

Las piezas de repuesto se pueden pedir directamente en el sitio web de HOTPOINT o a través de distribuidores autorizados.

Mi refrigerador muestra un código de error. ¿Qué significa?

Los códigos de error varían según los modelos. Consulte el manual de usuario para entender el significado del código mostrado y las medidas a tomar.

MANUAL DE USUARIO EBLH 18323 X F HOTPOINT

Manual de instrucciones COMBINADO FRIGORÍFICO/CONGELADOR

Sumario

Manual de instrucciones, 2

Asistencia, 4

Descripción del aparato, 9

Descripción del aparato, 13

Reversibility de la aperture de las puertas, 16

Instalación, 37

Puesta en funciona y uso, 37

Mantenimiento y cuidados, 38

Precauciones y consejos, 39

Anomalías ysolutiones,40

PT

Portuges

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomália peut ser resuelta por Ud. mesmo (ver Anomalías y Solutaciones).
• Si, no obstarve todos los controles, el aparato no funciona y el inveniente por Ud detectado continua, llame al Centro de Asistencia Técnico más cercano.

Comunique:

el tipo de anomalía
- el modelos de laística (Mod.)
el numero de série (S/N)

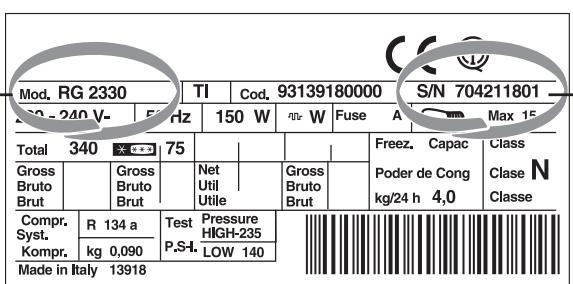

Esta información se incluye en la placá de característica. ubicada en el compartmento frigorífico abajo a la izquierda.

No recurra nunca a技术和 no autorizados y rechace siempre la instalación de repuestos que no Sean originales.

La?solicitenseinformacionesvalida solo paraEspana.

Para以及其他 de saber hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano deILA de los先进技术
• Desplazamente a su domicilio de los先进技术

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia技术水平 (SAT)

Llame al 902.133.133 y nuestros技术和 intervendrán con rapidez y eficacia, devolviendo el electrodométrico a sus conditiones optimas de funcionaimiento.

En el SAT encontrará recambios, accesorios y productos especialicos para la limpieza y mantenimiento de su electrodométrico aPRECOS compet它们.

ESTAMOS A SU SERVICIO

PT

Assistência

Inainte de a apela Asistenta:

Descripción del aparato

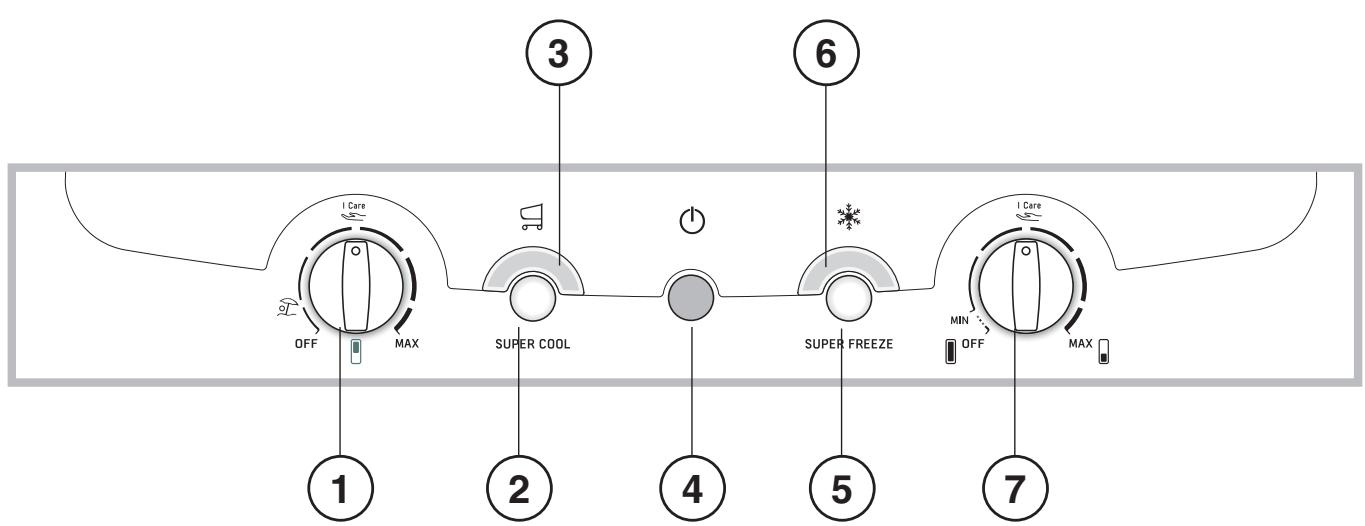

Panel de control

1 Perilla FUNCIONAMIENTO DEL REFRIGERADOR para regular la temperatura del compartmento refrigerador. I Care
es la temperatura optima con bajo consumo.
es la functiOn holiday (ver Mantenimiento y cuidados). OFF apaga el refrigerador.
2 Botón SUPER COOL (enfrämiento rápido) para disminuir velocemente la temperatura del compartmento refrigerador. Cuando se presiona se enciende la luz testigo SUPER COOL (ver Puesta en funciona y uso).
3 Luz testigo amarilla SUPER COOL (enfrimiento rápido): se enciende cuando se presiona el botón SUPER COOL.
4 Luz testigo verde ALIMENTACION: se enciende cuando el aparato está connectado a la red de alimentacion electrica.
5 Botón SUPER FREEZE (congelamiento rápido) para congelar alimentos frescos. Cuando se presiona se enciende la luz testigo SUPER FREEZE (ver Puesta en funciona y uso).
6 Luz testigo amarilla SUPER FREEZE (congelamento rápido): se enciende cuando se presiona el botón SUPER FREEZE.
7 Perilla FUNCIONAMIENTO DEL CONGELADOR para regular la temperatura del compartmento congelador. I Care es la temperature optima con bajo consumo.

055

es la temperatura optima con bajo consumo.

apaga el aparato, incluido el refrigerador.

Las luces testigo sirven también para indicar un anomalo aumento de temperatura en el compartmentivo congelador (ver Anomalías y soluciones).

PT

Descripción del aparato

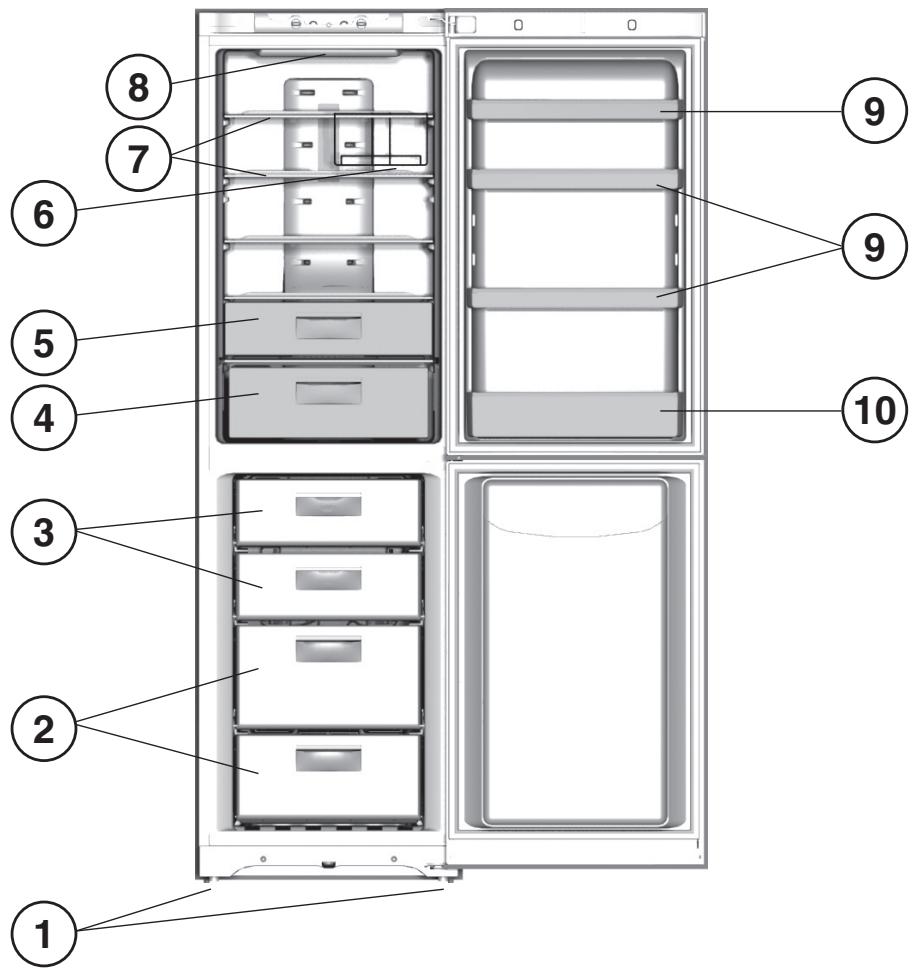

Vista enconjunto

Las instrucciones sobre el uso sonyardidas para distinctos modelos y por lo tanto es posible que la figura presente detalles differsentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se incluena en las páginas sucesivas.

1 PATAS de regulación
2 Compartimiento CONSERVACION
3 Compartimiento CONGELAMIENTO y CONSERVACION
4 Recipiente FRUTA y VERDURA *
5 Cajon FOOD CARE ZONE para CARNE y QUESO *
6 WINE RACK.
7 BANDEJAS*
8 BOMBILLA (ver Mantenimiento)
9 Balconcito extraíble PORTAOBJETOS *
10 Balconcito BOTELLAS

• LaULD y/o su ubicacion poden variar, se enquiryra solo en algunos modelos

PT

Reversibility de la aperture de las puertas

• Se encontrar solo en algunos modelos.

PT

! Es importante conservar este manual para poder consulitarlo cuando sea besoinio. En caso de vente, cesión o traslado, verifique que permanezca+junto al aparato para informar al nuevo propietario sobre su funciona y sobre las precauiones durante su uso
! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.
2. No obstruya las rejoillas posteriores de ventilación: el compresor y el condensador emiten calor y requirecen una buena aireación paraFuncionar bien y limitar elconsumoelectrico.
3. Deje una distancia minima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como minimimo, entre los costados y los muebles o paredes laterales.
4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cucina electrica).
5. Para tener una distancia optima entre el producto y la pared posterior, colocque los distanciadores que se encontrartran en la caja de instalacion siguiendo las instrucciones presentes en la hora correspondiente.

Nivelación

1. Instale el aparato sobre un piso plano y rígido.
2. Si el piso no fuera perfectamente horizontal, compensate los desniveles atornillando o desatornillando las patas delanteras.

Conexión electrica

Después de su transporte, cologne el aparato verticalmente y espere 3 horas como minimum antes de conectarlo a la red electrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la ley;
• el enchufe sea capaz de soportar la energia maxima de potencia de la energia indicada en la planta de charteristicas ubicadas en la parte inferior izquierda del frigorífico (ej. 150 W);
• la tensión de alimentación está comprendida entre los values indicados en la placá de característica ubicada abajo a la izquierda (ej. 220-240V);
• la toma sea compatible con el enchufe del aparato. Si no fuera asi, Solicite la sustitución del enchufe a un先进技术 autorizzato (ver Asistencia); no utilise prolongaciones ni conexiones multibles.

! Una vez instalado el aparato, el cable来电lico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufir pliegues ni compresiones.
! El cable debe ser revisado periodically y sustituido solo por技术和 autorizados (ver Assistance).
! LaEmpresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Puesta en funciona y uso

Poner en marcha el aparato

! Antes deponer en marcha el aparato, siga las instrucciones sobre la instalacion (ver Instalacion).

! Antes de conectar el aparato, limpie bien los compartmentimientos y los accesorios con agua tibia y bicarbonato.
! El aparato posee un control que lo protege contra sobrecargas, que haceFuncionar el compresor solo afterwards de aproximamente 8 horas del encendido. Este sucede también afterwards de cada interrupción de la alimentación electrica, voluntaria o involuntaria (black out).

1. Coloque el mando de FUNCIONAMIENTO DEL CONGELADOR en OFF en
2. Enchufe el aparato en la toma y verifique que se encienda el piloto verde de ALIMENTACION.
3. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hasta un valor medio. Después de algunos horas sera possible introducir alimentos en el refrigerador.
4. Gire la perilla de FUNCIONAMIENTO DEL CONGELADOR hasta un valor medio y pulse el botón SUPER FREEZE (congelamente rápido): se encenderá la luz testigo amarilla SUPER FREEZE. La misma se apagará cuando el congelador haya alcancazo la temperatura optima: a partir de ese momento sera possible introducir los alimentos.

El Sistema No Frost administría un flujo continuo de aire frío que recoge la humedad e impide la formación de hielo y escarcha: en el compartmento frigorífico mantiene el solo nivel de humedad y, gracias a la ausencia de escarcha, preserva las cualesas originales de los alimentos; en el compartmento congelador evita la formación de hielo volviendo innecasarias las operaciones de descongelación y evitando que los alimentos se peguen entre sí. No introduzca alimentos o recipientes en contacto directo con la pared refrigerante posterior porque se pueda obstruir los orificios de aireación y poderla formación de condensación.

Cierre las botellas y envuelva los alimentos.

• Introduzca sólo alimentos fríos o apenas tibios, nunca calientes (ver Precauciones y consejos).
• Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.
• No introduzca recipientes destapados con liquidos: produciría un aumento de humedad con la asignuiente formación de condensado.

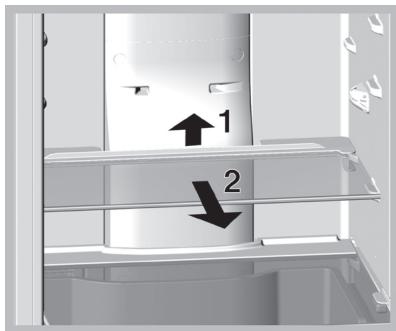

BANDEJAS: enteras o tipo rejilla.

Son extraíbles y su.altura es regulablegracias a las guías especialies (ver la figura),seutilizan para introducir recipientes o alimentados de gran tameno.Para regular laaltitude no esnecessary extraer las bandejas completeness.

Indicador de TEMPERATURA*: para individualizar la zona más fría del frigorífico.

1. Controle que en el indicator se destaque en forma evidente OK (ver la figura).

1. Si no aparece el mensaje OK significa que la temperatura es demasiado elevada: regule el mando de FUNCIONAMIENTO DEL FRIGORIFICO hasta una posicion más alta (más frío) y espere aproximadamente 10 h hasta que la temperatura se haya estabilizzato.
2. Controle-Newamente el indicator: si esnecessary,realice una nuevo regulacion.Si se han introducido grandescantidades de alimentos o si se ha abierto frencuentamente lapuerta del frigorifico,es normal que el indicator no marque OK.Espere 10 h como minimo antes deninger el mando deFUNCTIONAMIENTO DEL FRIGORIFICO hasta una posicionmasalta.

Food Care Zone *

Zona dedicada a la conservacion de alimentos frescos como carne y pescado. Gracias a la baja temperatura en el interior del compartmento, la Food Care Zone permitte augmentar los tiempos de conservacion hasta una semana.

Dual led \*

La nuevo iluminación de doble led, gracias a la potente luz difusa, permitte una visión clara de cada alimento sin producirteringuna zona de sombra. Si fuera necessario sustituir los leds, llame al service de Asistencia Técnica.

Uso optimo del congelador

• Para regular la temperatura utilise la perilla de FUNCIONAMIENTO DEL CONGELADOR (ver Descripción).
• Nowhelming a conglomerados that are established or struggling with the market.
• No vuelva a conglomerados that are established or struggling with the market.
• No vuelva a conglomerados that are established or struggling with the market.
• No vuelva a conglomerados that are established or struggling with the market.
• Los alimentos frescos por congelar no se deben colocar en contacto con los ya congelados; se deben colocar en el compartmentimiento superior CONGELAMIENTO y CONSERVACION sobre la temperatura descienda por debajo de los -18^ y garantiza una mayor velocidad de congelación.

• Para congelar los alimentos de unaforma correcta y segura es necessario activar larzukion SUPER FREEZE 24 horas antes de introducir los alimentos. Una vez que se introducen los alimentos, es necessario activar nuevamente larzukion SUPER FREEZE que se desactivar automatically pasadas 24 horas;

• LaULD y/o su ubicacion poden variar, se encuentra solo en algunos modelos.

• No coloque en el congelador botellas de vidrio que contenga liquidos, tapadas o cerradas herméticamente porque podrárn romperse.

• LaULDIMAXIMA diariede alimentos por congelare está indicada en la placadecaracteristicas ubicadas en el compartmento refrigerador abajo a la izquierda (porejemplo: 4Kg/24h).

! Para evaporar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes.

! EviteAbrir la puerta durante la congelacion.
! Cuando se produzca una errúption de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conserván sin alteración durante aproximamente 9-14 horas.
! Con la finalidad de Obtener un espacio mayor en el congelador, se pueda qutar los cajones (salvo el inferior), colocando alimentos directamente en las parrillas/vidrios suministrados.

Easy Ice

La doble cubeta ha sido disñana para optimizar el espacio en el compartmento congelador y permitir el acceso al hielo de modo=rápido y simple. Las cubetas se pueda apilar o llunar y utiliser porSeparated.

Además, el adecuado enganche de la Easy Ice la convierte en una solución sumamente flexible, ya que se pueda colocar tanto en la parte derecha como en la izquierda de los primeros cajones.

Mantenimiento y@cuidados

Durante los trabajo de limpieza y mantenimiento, esnecessaryaislar el aparato de la red de alimentacion electrica:

1. colocque la perilla de FUNCIONAMIENTO DEL CONGELADOR en OFF en
2. desenchufe el aparato.

Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueda limpar con una esponja empapada en agua tibiay bicarbonato sódico o jabón neutro. No utilise disolventes, productos abrasivos, lejía o amoníaco.
• Los accesos extraíbles se PUden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y sequelos con cuidado.
• La parte posterior del aparato Tiende a cubrirse de polvo que se pueda eliminar, después de haber apagado y desenchufado el aparato, utilizing con delicadeza la Boca de la aspiradora y工作的 con una potencia media.

Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos que no transmits olores. Para Maintener esta característica es necesario que los alimentos estén siempre protegados y bien cerrados. Esto evitará también la formación de manchas.
• Si se debe apagar el aparato por un长大o periodo, limpie su interior yooteras puertas abiertas.

Función holiday

Si se parte por un periodo de vacaciones, no esnecessary apagar el aparatodeferadoaqueposueunafunciOnquepermite,con bajoconsumoeléctricomantener la temperatura del compartmento Refrigerador alrededor del 15°C (para proteger del calor maquillaje y cosméticos);la temperatura del congelador seDebefijar en el minimo(1) indispensable para la conservacionde los alimentos.

Paraactivar la funciona: colque la perilla de FUNCIONAMIENTO

DEL REFRIGERADOR en .

Una doble postal sonora confirmará su activación; la desactivación se indica con una sola postal sonora.

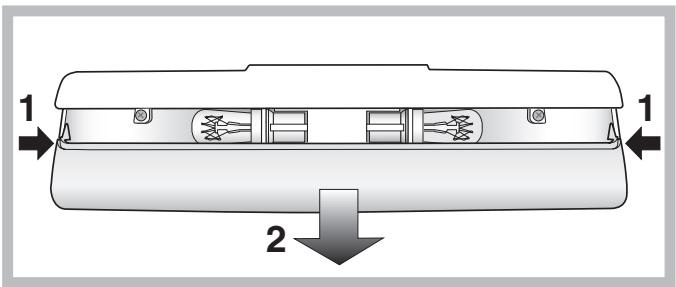

Sustituir la bombilla *

Para sustituir la bombilla de iluminación del compartmento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con另一边 bombilla con una potencia igual a la indicada en la protección.

Precauciones y consejos

! El aparato ha sido proyecto y fabricado en conformidad con las normas internzonales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leidas atentamente.

Este equipimiento es conforme con las siguientes Directivas Comunitarias:

• 73/23/CEE del 19/02/73 (Baja Tensión) y suscesivas modificaciones; -89/336/CEE del 03/05/89 (Compatible Electromagnética) y suscesivas modificaciones;

• 2002/96/CE.

• LaULD y/o su ubicacion能把 variar, se encuentra solo en algunos modelos.

Seguidad general

• El aparato ha sido pensado para un uso de tipo no professionnel en el interior de una vivienda.
• El aparato debe serutilrado para conservar y congelar alimentos solo por personas adultas y según lasindicaciones contentidas en este manual.
• El aparato no se debe instalar al aire libre ni siquiryera si el lugar está protegidido debido a que es muy peligioso dejarlo expuesto a la lluvia y tormentas.
• No toque el aparato estando descalzo o con las manos o pies mojados o humedes.
• No toque las piezas refrigerantes internas: podía quemarse o herirse.
• No desenchufe el aparato tirando del cable sino sujetando el enchufe.
• Es Neededo desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficienteninger el mando para LA REGULACION DE LA TEMPERATURA hasta la posicion OFF (aparato apagado) para eliminar todocontacto electrico.
• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.
• En el interior de los componentiros donde se conservan alimentos congelados, no utilise utensilios cortantes o con punta ni aparatos electricos, que no Sean losrecommended por el fabricante.
• No introduzca en su Boca cubitos apenas extraidos del congelador.
• Este aparato no pueda ser utilisé por personas (incluidos los niños) con capacities físicas, sensoriales o mentalaes disminuidas o sin experiencia, salvo que estén supervisas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deben ser controlados para garantizar que no juguen con el aparato.
• Los embalajes no son juguetes para los niños.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manière los embalajés podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodométricos viejos no peuvent serarrojados en los contenedores municipales habituales; tener que ser recogidosselectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salute humana y el medioambiente. El significolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación deSeparatedlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relacion a la correcta eleminacion de su electrodométrico vivo.

Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protégalo de la exposión directa a los rayos solares y no lo coloque cerca de fuentes de calor.
• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo possible. Cada aperture de las puertas produce un notable gasto de energia.
• No llene con demasiados alimentos el aparato: para una buena conservacion, el frío debe poder circular libremente. Si se impide la circulacion, el compresor trabajoa continually.
• No introduzca alimentos calientes: elevaran la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energia electrica.
• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más fácil la cesión de frío a los alimentos y hace queurrente el consumo de energia.

E

Anomalías y SOLUTIONES

Puede suceder que el aparato no funciona. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucional con la ayudía de la",[sicunda lista].

La luz testigo verde de ALIMENTACION no se enciende.

• El enchufe no está introducido en el tomacorriente o no lo está suficientemente como para hacer contacto o bien en la casa no hay corriente.

El motor no arranca.

• El aparato posee un control que lo protege contra sobrecargas (ver Puesta en funciona y uso).

Las luces testigo estándebilmente encendidas.

• Desconecte el enchufe y vuelva a introducirlo en el tomacorriente cuando de haberlo girado sobre si mesmo.

a) Suena la alarma.

a) La puerta del Refrigerador ha;quedado abierta durante mas de dos Minutes. El sonido cesa cuando se cierra la puerta. O bien no se haseedido el correcto procedimiento de apagado (ver Mantenimiento).

b) Suena la alarmay centellean las dos luces testigo amarillas.

b) El aparatoSEA un calentamento excesivo del congelador. Se aconseja verificar el estado de los alimentos: podría sernecessary desearcho.

c) Suena la alarma y centellean las dos luces testigoamarillas y la verde.

c) El aparatoenia un calentamento peligioso del congelador: los alimentos deben ser desechados.

+señal sonora = Calentimiento peligioso

b/c) En algunos casos el congelador se Maintainra a una temperatura de alrededor de 0^ para no reconcelar los alimentos. Para apagar la sealsonora: abra y ciderre la puerta del Refrigerador. Para restablecer el functionamento normal: llela perilla de FUNCIONAMIENTO DEL CONGELADOR hasta la posicion (apagado) y vuela a encender el aparato.

El piloto verde de ALIMENTACION centellea.

• El aparato no funciona correctamente. Llamar al Servicio de Asistencia Técnica.

El refrigerador y el congelador enfrán poco.

Las puertas no cierran bien o las juntas estan dañadas.
Las puertas se abren demasiado frecuentemente.
Las perillas de FUNCIONAMIENTO no está en la posicion correcta (ver Descripción).
- El refrigerador o el congelador se han llrado excessivamente.

En el Refrigerador los alimentos se congelan.

• La perilla de FUNCIONAMIENTO DEL REFRIGERADOR no está en la posicion correcta (ver Descripción).
• Los alimentos están en contacto con la pared posterior.

El motor funciona continuamente.

• Fue pulsado el botón SUPER FREEZE (congelamiento=rápido): la luz testigoamarilla SUPER FREEZE está encendida o centelleante (ver Desc.).
• La puerta no está bien cerrada o se abre continuamente.
• La temperatura del ambiente除外 es muy alta.

El aparato hace mucho ruido.

• El aparato no fue instalado en un lugar bien plano (ver Instalación).
• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.
• El gas refrigerante interior produce un ligero ruido cuando el compresor está detenido: no es un defecto, es normal.

La temperatura de lasunas partes externas del frigorífico es elevada.

• Las temperatas elevadas son necessities para evaporar la formacion de condensacion en zonas particulares del producto.

Instalacao

a) OAlarmé está a tocar.

• aviso acústico = Aquecimiento perigoso
