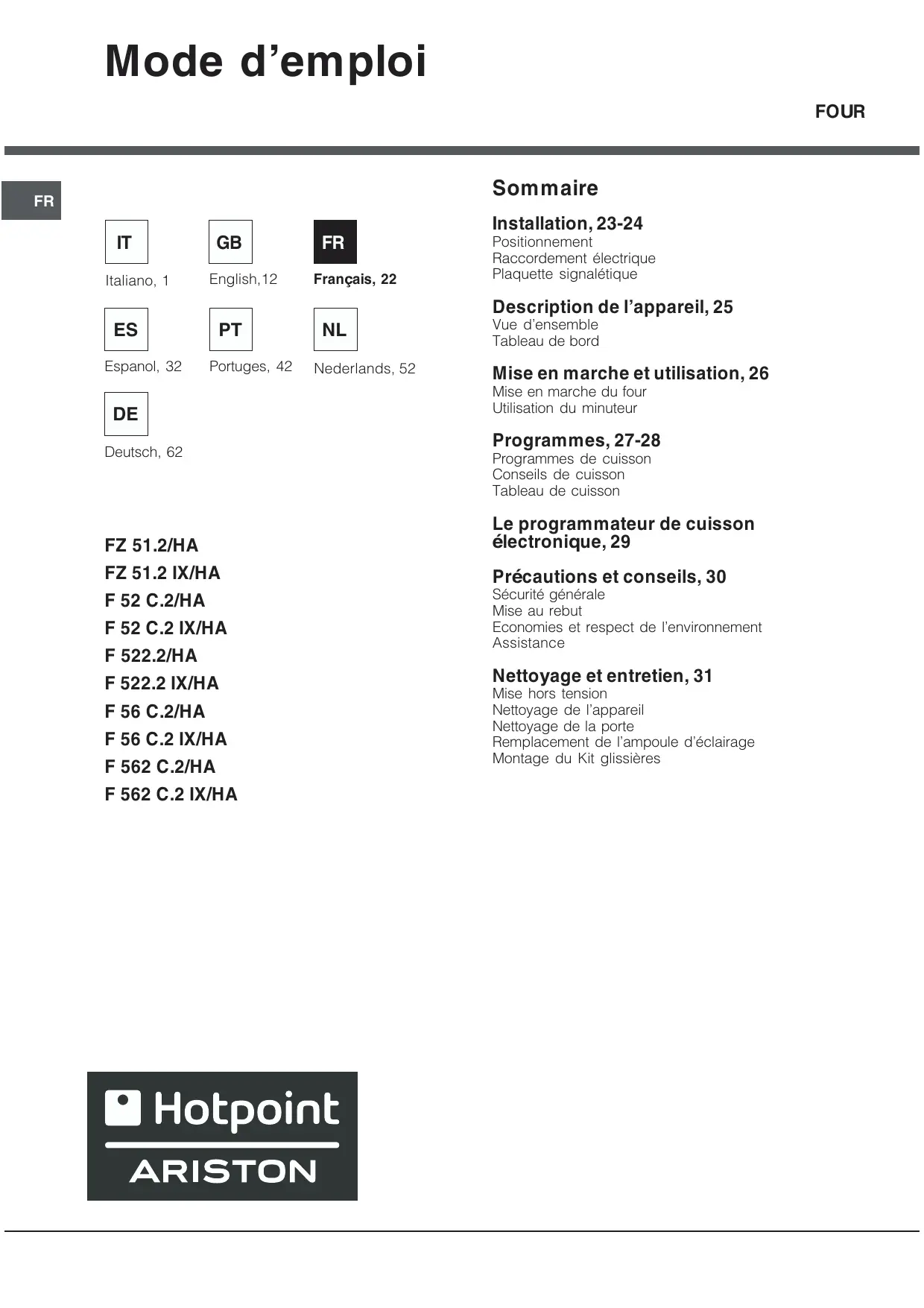

MODE D'EMPLOI FZ 51.2 IX/HA HOTPOINT

Raccordement électrique

Plaquette signalétique

Description de l'appareil, 25

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 26

Mise en marche du four

Utilisation du minuteur

Programmes, 27-28

Programmes de cuisson

Conseils de cuisson

Tableau de cuisson

Le programmeur de cuisson électronique, 29

Précautions et conseils, 30

Sécurité générale

Mise au rebut

Économies et respect de l'environnement

Assistance

Nettoyage et entretien, 31

Mise hors tension

Nettoyage de l'appareil

Nettoyage de la porte

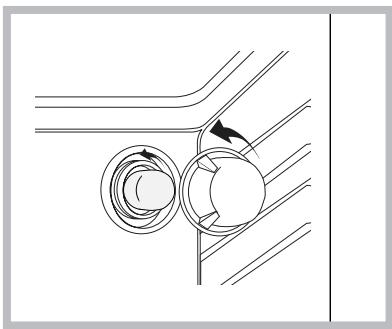

Remplacement de l'ampoule d'éclairage

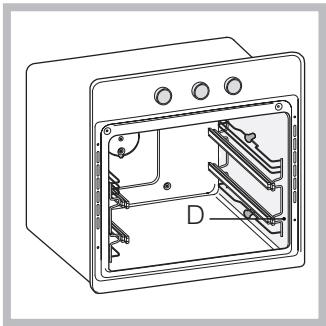

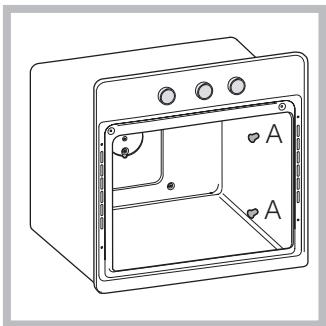

Montage du Kit glissières

Hotpoint

ARISTON

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Positionnement

Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

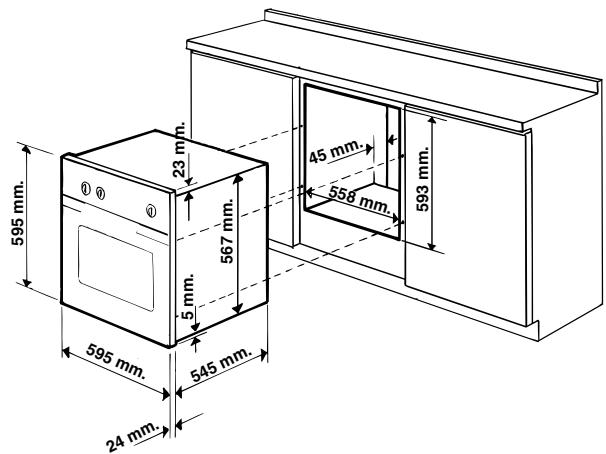

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériel résistant à la chaleur;
• Dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C;
• La cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes :

Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l'étiquette des caractéristiques ont été mesurées pour ce type d'installation.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêtée. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglez-les selon l'épaisseur de la joue du meuble :

épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure);

épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant (voir figure);

épaisseur 16 mm : utilisez la deuxième rainure (voir figure).

Pour fixer l'appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil.

Raccordement électrique

Les fours munis d'un câble d'alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous).

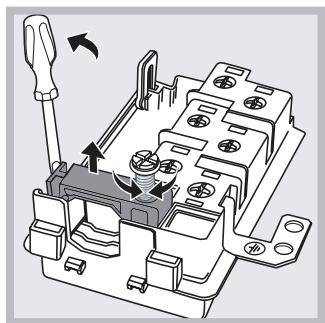

Montage du câble d'alimentation

1. Pour ouvrir le bornier, faites pression à l'aide d'un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).
2. DEVISSER LA VIS DU SERRE-CABLE ET LE RETIRER EN FAISANT LEVIER A L'AIDE D'UN TOURNEVIS (VOIR FIGURE).
3. Retirer les vis des contacts L-N-1 puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (1)

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir ci-contre).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique (voir ci-dessous);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous);
• z ni rallonges ni prises multiples. ! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien/agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

PLAQUETTE SIGNALETIQUE
Dimensions	largeur cm 43,5hauteur cm 32profondeur cm 41,5
Volume	I 58
Dimensions modèles avec glissières téléscopiques	largeur cm 37,5hauteur cm 32profondeur cm 41,5
Volume modèles avec glissières téléscopiques	I 50
Raccordements électriques	tension 220-230V ~ 50/60Hz ou 50Hz (voir plaquette signalétique) puissance maxi. absorbée 2250W
ETIQUE TEE ENERGIE	Directive 2002/40/CE sur l'étiquette des jours électriquesNorme EN 50304Consummation énergie convection Naturelle - fonction four : Traditionnel ;Consummation énergie déclaration Classe convection Forciee - fonction four : Multicuisson
CE	Cet apparéil est conforme aux Directives Communautaires suivantes :73/23/CEE du 19/02/73 (Basse Tension) et modifications successives-89/336/CEE du 03/05/89 (Compatibleé electromagnétique) et modifications successives-93/68/CEE du 22/07/93 et modifications successives-2002/96/EC

Vue d'ensemble

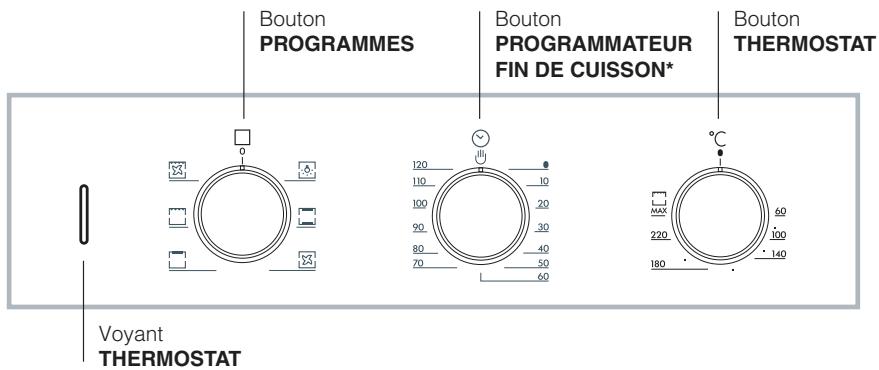

Tableau de bord

* N'existe que sur certains modèles

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte etarez la pièce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.

! Pour utiliser le four électrique équipant les appareils dotés de programmeur électronique, appuyez sur la touche (affichage du symbole) avant de sélectionner la fonction de cuisson désirée.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES.
2. Pour désir la température, tournez le bouton THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d'elles (voir Programmes).
3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température.
4. En cours de cuisson, vous pouvez à tout moment : - modifier le programme de cuisson à l'aide du bouton PROGRAMMES;
5. modifier la température à l'aide du bouton THERMOSTAT;
6. interrompt la cuisson en remanant le bouton PROGRAMMES sur “0”.

Ne posez jamais d'objets à même la sole du four, vous pourriez abîmer l'émail. Placez toujours vos plats sur la grille fournie avec l'appareil.

Système de refroidissement

Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d'un système de refroidissement. Ce dernier souffle de l'air à l'extérieur par une fente située entre le tableau de bord et la porte du four. Le ventilateur continue à tourner après l'arrêt du four jusqu'à ce que ce dernier se soit suffisamment refroidi.

Éclairage du four

Pour l'allumer, sélectionnez à l'aide du bouton PROGRAMMES. La lampe reste allumée quand vous sélectionné un programme de cuisson.

Utilisation du minuteur*

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles d'une montre.
2. Puis en faisant marche arrière, sélectionnez le temps désiré en amenant les minutes indiquées sur le bouton MINUTEUR en face du repère fixe du tableau de bord.
3. Le minuteur est un indicateur sonore de fonctionnement : une fois le temps écoulé, il émet un signal sonore.

Le minuteur ne contrôle pas l'allumage et l'arrêt du four.

Utiliser le programmeur fin de cuisson

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton PROGRAMMATEUR FIN DE CUISSON dans le sens des aiguilles d'une montre.
2. Puis en faisant marche arrière, Sélectionnez le temps désiré en amenant les minutes indiquées sur le bouton PROGRAMMATEUR FIN DE CUISSON en face du repère fixe du tableau de bord.
3. Une fois le temps écoulé, un signal sonore retentit et le four s'éteint.
4. Quand le four est éteint, le programmateur fin de cuisson peut être utilisé comme une simple minuterie.

Pour utiliser le four en fonctionnement manuel, c'est-à-dire sans programmateur fin de cuisson, amenez le bouton PROGRAMMATEUR FIN DE CUISSON en face du symbole ( ).

Programmes de cuisson

Pour tous les programmes vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour: - GRIL (il est conseillé dans ce cas de sélectionner MAX.); - GRATIN (il est conseillé de ne pas dépasser 200°C ).

Programme FOUR tradition

Mise en marche des résistances de voute et de sole. Pour cette cuisson traditionnelle, il vaut mieux cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

Programme MULTICUISSON

Mise en marche de toutes les résistances (sôle et voûte) ainsi que de la turbine. La chaleur est constante et bien répartie à l'intérieur du four, l'air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps.

Programme chaleur VOUTE

Mise en marche de la résistance de voute. Cette fonction est conseillée pour parfaire la cuisson des aliments.

Programme GRIL

Mise en marche de la résistance de VOUE. La température elevée et directe du grill permet de saisir l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au grill est particulièrement recommendée pour les plats qui exigent une température elevée à leur surface : côtes de voeu et de boeuf, entrecôtes, fillet, hamburgers, etc.... Vous trouvrez des exemples d'utilisation dans le paragraphe "Conseils utiles pour la cuisson". Cuisson portedu four fermée.

Programme GRATIN

Mise en marche de la résistance de voute ainsi que de la turbine. L'irradiation thermique unidirectionnelle s'ajoute au brassage de l'air pour une répartition uniforme de la chaleur dans l'enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Conseils de cuisson

Pour vos cuissons ventilées, n'utilisez pas les gradins 1 et 5 : ils sont directement frappés par l'air chaud qui pourrait brûler vos mets délicats. En cas de cuisson en mode GRIL ou GRATIN, placez la lèchefrite au gradin 1 pour recueillir les jus de cuisson.

Multicuisson

Utilisez les grils 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur. - Placez la lèchefrite en bas et la grille en haut.

GRIL

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.
• Nous conseillons de sélectionner le niveau d'énergie maximum. Ne vous inquiétez pas si la résistance devient n'est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

• Pour bien cuire vos pizzas, utilisez le programme MULTICUISSON.
• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four. Si vous utilisez la l'échefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.
• Si vos pizzas sont bien garnies, n'ajoutez la mozzarella qu'à mi-cuisson.

Tableau de cuisson

Programmes	Aliments	Poids (Kg)	Niveau envelopnement	Préchauffage (minutes)	Température préconisée	Durée cuisson (minutes)
Four Traditionnel	Canard	1	3	15	200	65-75
	Rôti de vase ou de bœuf	1	3	15	200	70-75
	Rôti de porc	1	3	15	200	70-80
	Biscuits (pâte brisée)	-	3	15	180	15-20
	Tartes	1	3	15	180	30-35
Multicuisson	Pizza (sur 2 niveaux)	1	2 et 4	15	230	15-20
	Lasagnes	1	3	10	180	30-35
	Agneau	1	2	10	180	40-45
	Poulet rôti + pommes de terre	1+1	2 et 4	15	200	60-70
	Maquereau	1	2	10	180	30-35
	Cake aux fruits	1	2	10	170	40-50
	Profiteroles (sur 2 niveaux)	0.5	2 et 4	10	190	20-25
	Biscuits (sur 2 niveaux)	0.5	2 et 4	10	180	10-15
	Généoise (sur 1 niveau)	0.5	2	10	170	15-20
	Généoise (sur 2 niveaux)	1	2 et 4	10	170	20-25
	Tartes salées	1.5	3	15	200	25-30
Résistance de VOûTE	Pour parfaire la cuisson	-	3/4	15	220	-
Gril	Soles et seiches	1	4	5	Max.	8-10
	Brochettes de calmars et de crevéttes	1	4	5	Max.	6-8
	Tranches de colin	1	4	5	Max.	10
	Légumes grillés	1	3 ou 4	5	Max.	10-15
	Steaks de veau	1	4	5	Max.	15-20
	Côtelettes	1	4	5	Max.	15-20
	Hamburgers	1	4	5	Max.	7-10
	Maquereaux	1	4	5	Max.	15-20
	Croque-monsieur	n. 4	4	5	Max.	2-3
Gratin	Poulet grillé	1.5	2	5	200	55-60
	Seiches	1.5	2	5	200	30-35

Il permet de programmer le four ou le grill comme suit:

• département cuisson différé avec durée établie;
• département immédiat avec durée établie;
• minuteur.

Fonction des touches :

: minuteur heures, minutes : durée cuisson fin de cuisson : commutation manuelle E : sélection temps à rebours : sélection temps en avant

Comment remettre à l'heure l'horloge digitale

Après raccordement à la ligne ou après une coupure de courant, l'afficheur clignote sur : 0.00

• Appuyez simultanément sur les touches et relâchez-les, puis, (dans les 4 secondes qui suivent), sélectionnez l'heure à l'aide des touches. La touche sert à augmenter le temps. La touche sert à diminuer le temps.

Toute mise à l'heure peut être effectuée de deux façons différentes:

1. Répétez complètement les opérations susmentionnées
2. Appuyez sur la touche , relâchez-la, puis mettez à l'heure à l'aide des touches et .

Fonctionnement manuel du four

Après la sélection de l'heure, le programmateur va automatiquement sur la position manuelle.

Rappel: Appuyez sur la touche pour rétablir le fonctionnement manuel après chaque cuisson "Automatique".

Régler le volume du signal acoustique

Après avoir choisi et confirmé les sélections de l'horloge, utiliser la touche pour régler le volume du signal acoustique.

Départ cuisson différé avec durée établie

Il faut sélectionner la durée et l'heure de fin de cuisson. Supposons que l'afficheur indique 10 heures

1. Tournez les manettes de commande du four sur la température désirée (exemple : four statique, 200°C)
2. Appuyez sur la touche, relâchez-la, puis, (dans les 4 secondes qui suivent), programmez à l'aide des touches et la durée désirée. Supposons la sélection d'une cuisson de 30 minutes ; l'afficheur visualise :

Quatre secondes après avoir effectué la sélection, l'heure courante s'affiche avec le symbole et le message "auto". Appuyez sur la touche, relâchez-la, puis appuyez sur les touches et jusqu'à la sélection de l'heure de fin de cuisson désirée, supposons que ce soit 13 heures.

1. Quatre secondes après avoir effectué la sélection, l'afficheur indique l'heure courante :

L'inscription "auto" allumée rappelle qu'il y a programmation de la durée et de l'heure de fin de cuisson en automatique. Le four s'allume alors automatiquement à 12h30 pour s'éteindre 30 minutes après. Quand le four est allumé, la casserole allumée apparait pendant toute la durée de cuisson. En appuyant sur la touche à n'importe quel moment, vous pouvez afficher la durée programmée, en appuyant sur la touche « » vous pouvez afficher l'heure de fin de cuisson. En fin de cuisson un signal acoustique retentit, pour l'interr compromise appuyez sur une touche quelconque sauf sur et

Départ immédiat avec durée établie

En ne programmant que la durée (points 1 et 2 du paragraphe "Départ de cuisson différé avec durée établie") la cuisson démarre aussi.

Pour annuler une cuisson déjà programmée

Appuyez sur la touche , relâchez-la puis, à l'aide de la touche , ramenez le temps à

puis appuyez sur la touche de fonctionnement manuel

Fonction minuterie

Le fonctionnement de la minuterie prévoit la sélection d'un temps dont le décompte se fait au compte à rebours. Cette fonction ne contrôle ni l'allumage ni l'arrêt du four, un signal sonore retentit une fois le temps écoulé.

Le fait d'appuyer et de relâcher la touche ⑧ entraîne l'affichage de :

À l'aide des touches + et -, sélectionnez enfin le temps désiré.

Dès que la sélection a été effectuée, le temps commence immédiatement à courir, l'afficheur indique l'heure courante.

Une fois le temps écoulé, un signal acoustique retentit, pour l'arrêter appuyez sur une touche quelconque (sauf sur les touches et), le symbole s'éteint.

Correction effacement des données

• Les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche + ou -.
• En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa.
• En cas de fonctionnement programme, l'appareil n'accepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par l'appareil.

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer l'appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. ATTENTION à ne pas les toucher et à garder les enfants à distance.
• Évitez que le cordon d'alimentation d'autres petits électroménagers touche des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés.
• Saisissez toujours la poignée en son milieu : elle risque d'être très chaude à ses extrémités. Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.
• Ne nappez jamais la sole du four de papier aluminium.
• Ne rangez pas de matériel inflammable à l'intérieur du four. Si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Contrôlez toujours que les manettes sont bien dans la position “●”/“O” quand l'appareil n'est pas utilisé.
• Ne tirez pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Ne posez pas d'objets lourds sur la porte du four ouverte.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.

Économies et respect de l'environnement

• Pour faire des économies d'électricité, utilisez autant que possible votre four pendant les heures creuses, surtout pour le nettoyage pyrolyse.
• Pour vos cuissons au GRILL et GRATIN, nous vous conseillons de garder la porte du four fermée : Vous obtiendrez plusieurs résultats tout en faisant des économies d'énergie (10% environ).
• Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien à la porte et ne causent pas de déperditions de chaleur.

Indiquez-lui :

• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien, coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

• Nettoyez l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre. Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. N'utilisez ni poudres abrasives ni produits corrosifs.
• Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Évitez tout produit abrasif.
• Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes.
• Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériel abrasifs ou de racloirs métalliques aigus qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvre complètement la porte (voir figure);
2. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure);

1. saisissez la porte par les côtés, refermez-la lentement mais pas complètement. Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégageant de ses charnières (voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôlez périodiquement l'état du joint autour de la porte du four. S'il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule déclairage

Pour changer l'ampoule déclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.

1. Dévissez l'ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.
2. Remontez le couvercle à sa place (voir figure).

Montage du kit glissières

Pour monter les glissières :

1. Dévissez les deux vis A (voir figure). Si le four est équipé de panneaux autonettoyants, il faut les déposer momentanément.
2. Remplacez les vis A par les vis et entretoises (B + C) fournies dans le kit.

1. Vissez les nouvelles vis B et les entretoises C en n'oubliant pas de remonter les panneaux autonettoyants.

1. Fixez les deux disposits de fixation D de la glissière dans les trous prévus sur les parois du four (voir figure). Les trous pour la glissière de gauche sont placés en haut tandis que les trous pour celle de droite sont places en bas.
2. Encastrez enfin la glissière sur l'entretoise C.
3. Ne pas introduire les glissières coulissantes au niveau 5.

Italiano, 1

English, 12

Français, 22

Espanol, 32

Portuges, 42

Nederlands, 52

Deutsch, 62

FZ 51.2/HA

FZ 51.2 IX/HA

F 52 C.2/HA

F 52 C.2 IX/HA

F 522.2/HA

F 522.2 IX/HA

F 56 C.2/HA

F 56 C.2 IX/HA

F 562 C.2/HA

F 562 C.2 IX/HA

Installation, 33-34

Colocación

Plaque de caractéristiques

Avant d'effectuer la connexion, vérifie que :

Désinstaller la courant électrique

Nettoyage de l'appareil

Nettoyage de la porte

$$ : 1 0 \cdot 0 0 $$
