Produkttyp	Einbaubackofen
Marke	HOTPOINT
Modell	FZ 51.2 IX/HA
Abmessungen (B x H x T)	43,5 x 32 x 41,5 cm
Innenvolumen	58 L
Stromversorgung	220-230 V ~ 50/60 Hz, 2250 W max
Garfunktionen	Traditionell, Multigaren, Oberhitze, Grill, Gratin
Timer	Mechanischer Timer und Endzeitprogrammierung
Innenbeleuchtung	Glühlampe 25 W, Sockel E14
Reinigung	Manuell, abnehmbare Tür für gründliche Reinigung
Sicherheit	Automatische Abschaltung nach programmierter Garzeit
Mitgeliefertes Zubehör	Rost, Fettpfanne
Optionen	Teleskopauszug-Set (optional)
Reparierbarkeit	Glühlampe und Auszüge vom Benutzer austauschbar
Energieeffizienzklasse	Entspricht der Richtlinie 2002/40/EG

Häufig gestellte Fragen - FZ 51.2 IX/HA HOTPOINT

Wie baue ich den Ofen in einen Einbauschrank ein?

Die Installation sollte von einem Fachmann durchgeführt werden. Der Ausschnitt muss die angegebenen Maße haben (siehe Anleitung), und die angrenzenden Paneele müssen hitzebeständig sein. Verwenden Sie die mitgelieferten Befestigungslaschen und schrauben Sie den Ofen über die Rahmenlöcher am Schrank fest.

Wie stelle ich die Digitaluhr nach einem Stromausfall ein?

Drücken Sie gleichzeitig die Tasten + und - und lassen Sie sie los. Stellen Sie innerhalb von 4 Sekunden mit den Tasten + oder - die Uhrzeit ein. Sie können auch die Taste Uhr drücken und dann einstellen.

Wie verwende ich den Garprogrammierer für einen verzögerten Start?

Wählen Sie Temperatur und Funktion. Drücken Sie die Taste Dauer, stellen Sie die Garzeit ein. Drücken Sie Ende, stellen Sie die Endzeit ein. Der Ofen schaltet sich automatisch ein, um zur gewählten Zeit fertig zu sein. Am Ende des Garvorgangs ertönt ein akustisches Signal.

Wie reinige ich die Ofentür?

Verwenden Sie nicht scheuernde Reinigungsmittel und einen weichen Schwamm. Für eine gründliche Reinigung können Sie die Tür demontieren: Öffnen Sie sie vollständig, heben Sie die Hebel der Scharniere an, schließen Sie sie halb, und ziehen Sie die Tür zu sich hin. Montieren Sie in umgekehrter Reihenfolge wieder.

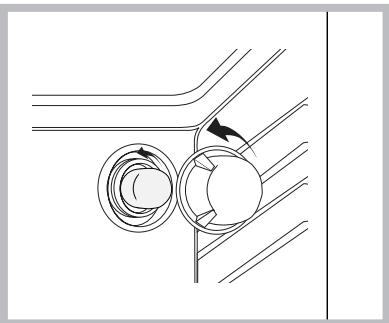

Was tun, wenn die Ofenbeleuchtung nicht mehr funktioniert?

Schrauben Sie die Glasabdeckung des Lampengehäuses ab. Ersetzen Sie die Glühlampe durch eine neue desselben Typs: 25 W, Sockel E14. Schrauben Sie die Abdeckung wieder auf. Stellen Sie sicher, dass der Ofen vor dem Vorgang spannungsfrei ist.

Wie montiere ich die Teleskopauszüge?

Schrauben Sie die Schrauben A an den Ofenwänden heraus. Ersetzen Sie sie durch die mitgelieferten Schrauben und Abstandhalter. Befestigen Sie die Befestigungsvorrichtungen D in den vorgesehenen Löchern. Setzen Sie die Schiene auf den Abstandhalter. Nicht auf Ebene 5 verwenden.

Welche Garprogramme sind verfügbar?

Die Programme sind: Traditionell (Unter- und Oberhitze), Multigaren (alle Heizkörper + Turbine), Oberhitze (oberer Heizkörper), Grill (oberer Heizkörper bei hoher Temperatur), Gratin (oberer Heizkörper + Turbine). Temperatur einstellbar von 60 °C bis MAX, außer bei Grill (MAX empfohlen) und Gratin (max 200 °C).

Wie verwende ich die Timerfunktion?

Für den mechanischen Timer: Drehen Sie den Knopf fast bis zum Anschlag im Uhrzeigersinn und dann zurück, um die gewünschte Zeit einzustellen. Am Ende ertönt ein akustisches Signal. Für den elektronischen Programmierer: Drücken Sie die Taste Timer, stellen Sie die Zeit mit + oder - ein. Der Countdown beginnt sofort.

Wie kann ich mit diesem Ofen Energie sparen?

Nutzen Sie vorzugsweise die Schwachlastzeiten. Lassen Sie beim Grillen und Gratinieren die Tür geschlossen (Energieeinsparung ca. 10%). Halten Sie die Dichtungen sauber und in gutem Zustand, um Wärmeverluste zu vermeiden.

Was tun bei einer Störung oder Fehlfunktion?

Versuchen Sie nicht, das Gerät selbst zu reparieren. Kontaktieren Sie den Hotpoint-Kundendienst und geben Sie Modell (Mod.) und Seriennummer (S/N) auf dem Typenschild an.

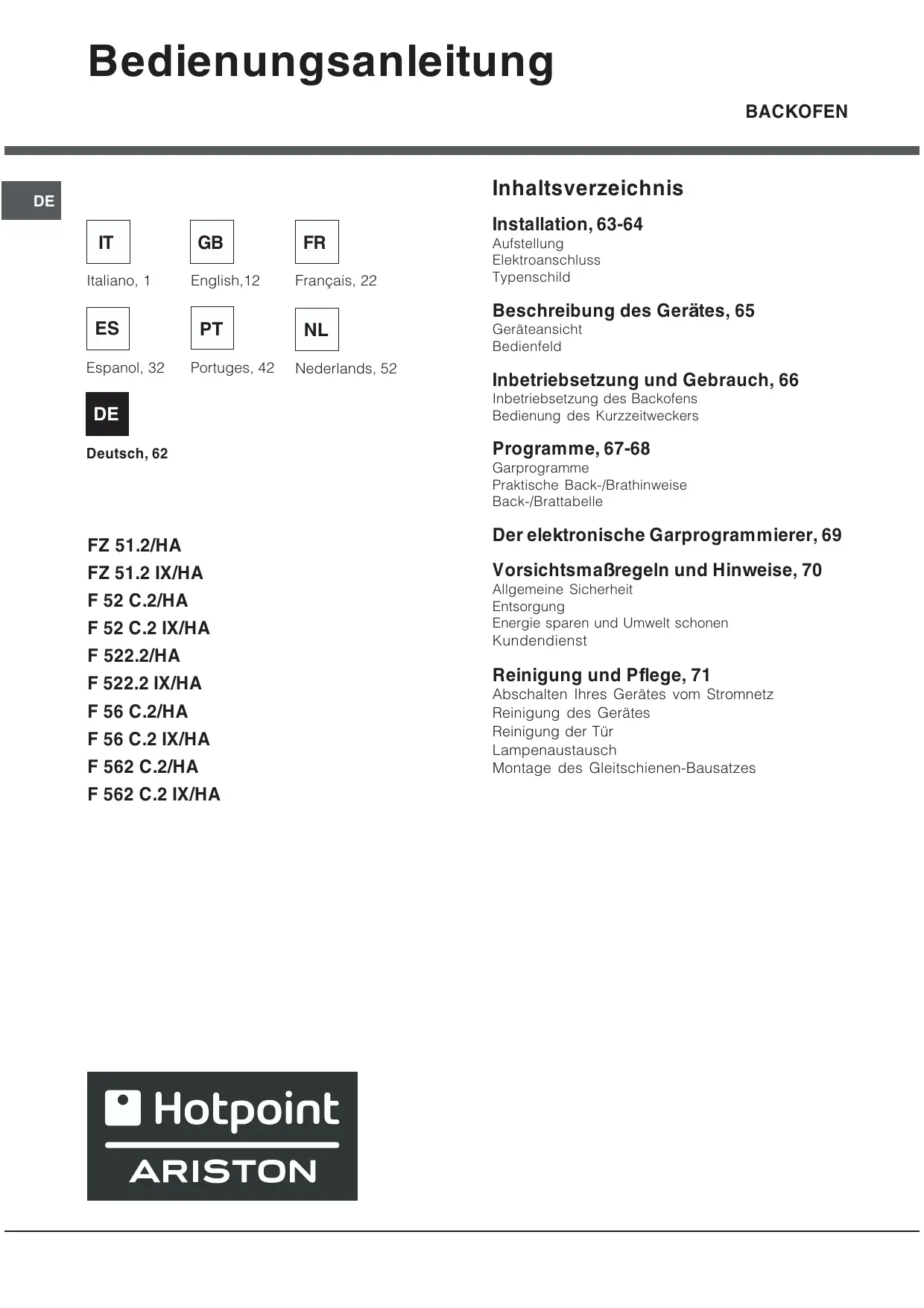

BEDIENUNGSANLEITUNG FZ 51.2 IX/HA HOTPOINT

Praktische Kookitips

Kooktabel

De elektronische programmeur, 59

Beschreibung des Gerätes, 65

Geräteansicht

Bedienfeld

Inbetriebsetzung und Gebrauch, 66

Inbetriebsetzung des Backofens

Bedienung des Kurzzeitweckers

Programme, 67-68

Garprogramme

Praktische Back-/Brathinweise

Back-/Brattabelle

Der elektronische Garprogrammierer, 69

Vorsichtsmaßregeln und Hinweise, 70

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Kundendienst

Reinigung und Pflege, 71

Abschalten Ihres Gerätes vom Stromnetz

Reinigung des Gerätes

Reinigung der Tür

Lampenaustausch

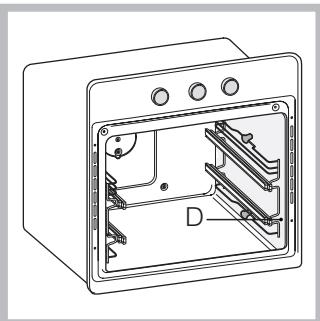

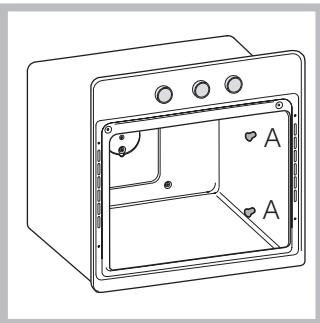

Montage des Gleitschienen-Bausatzes

Hotpoint

ARISTON

! Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. ! Lesen Sie die folgenden Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften bezüglich der getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). ! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Eine unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

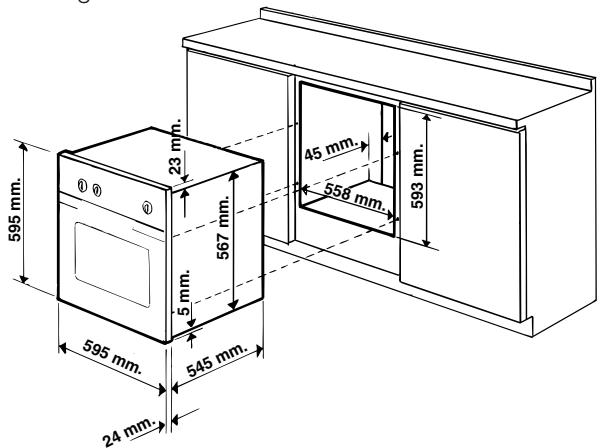

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein. - Bei Möbeln aus Furnierholz muss der verwendete Leim einer Temperatur von 100°C standhalten. - Für den Einbau des Backofens in einen Unterschrank (siehe Abbildung) oder einen Hochschrank muss das entsprechende Möbel über folgende Abmessungen verfügen:

! Nach dem Einbau des Gerätes muss eine Berührung mit den Elektroteilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 mm verfügt (siehe Abbildungen).

Zentrierung und Befestigung

Bringen Sie die 4 seitlich am Backofen befindlichen Klampen mit den 4 Löchern des Rahmens in Übereinstimmung. Achten Sie darauf, dass bei einer Stärke der Umbauschrankwand von:

20 mm: der bewegliche Teil der Klampe abgenommen wird (siehe Abbildung);

18 mm: die ersten, werkseitig bereits angebrachten Rillen genutzt werden (siehe Abbildung);

16 mm: die zweite Rille genutzt wird (siehe Abbildung).

Zur Befestigung des Gerätes am Möbel: Öffnen Sie die Backofentür und schrauben Sie die 4 Holzschrauben in die 4 im Backofenrahmen vorgesehenen Löcher ein.

! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfe zu nehmen, nicht möglich ist.

Elektroanschluss

! Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild angegebenen Spannung und Frequenz ausgelegt (siehe unten).

Anschluss des Netzkabels

1. Öffnen Sie das Klemmengehäuse, indem Sie unter Zuhilfenahme eines Schraubenziehers die beiden Zungen des Klemmengehäusedeckels anheben. Ziehen Sie den Deckel ab (siehe Abbildung).
2. Schrauben Sie die Schraube der

Kabelklemme aus und drücken Sie sie durch Einwirken auf den Schraubenzieher heraus. 3. Schrauben Sie die Schrauben der Kontakte L-N- aus und befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün (PE).

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom

Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Steckdose für die maximale Leistungsbelastung des Gerätes ausgelegt ist, die auf dem Typenschild angegeben ist (siehe unten);
• die Versorgungsspannung im Bereich der auf dem Typenschild angegebenen Werte liegt (siehe unten);
• die Steckdose mit dem Gerätestecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie die Steckdose oder den Stecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

! Elektrokabel und Steckdose müssen bei installiertem Gerät weniger zugänglich sein. ! Das Kabel darf nicht gebogen oder eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden.

TYPENSCHILD
Abmessungen	Breite 43,5 cm Höhe 32 cm Tiefe 41,5 cm
Nutzvolumen	Liter 58
Abmessungen der Modelle mit ausziehbaren Gleitführungen	Breite 37,5 cm Höhe 32 cm Tiefe 41,5 cm
Volumen der Modelle mit ausziehbaren Gleitführungen	Liter 50
Elektrischer Anschluss	Spannung 220-230V ~ 50/60Hz oder 50Hz (siehe Typenschild) maximale Leistungsaufnahme 2250W
ENERGIE-ETIKETT	Richtlinie 2002/40/EG über die Etikettierung von Elektrobacköfen. Norm EN 50304 Energieverbrauch Natürliche Konvektion - Heizfunktion: Standard Plus Deklarierte Energieverbrauchsklasse Erzungene Konvektion - Heizfungtion: Echte HeiBluft
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: -73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen -89/336/EWG vom 03.05.89 (electromagnetische Verträglichkeit) und nachfolgenden Änderungen -93/68/EWG vom 22.07.93 und nachfolgenden Änderungen -2002/96/EC

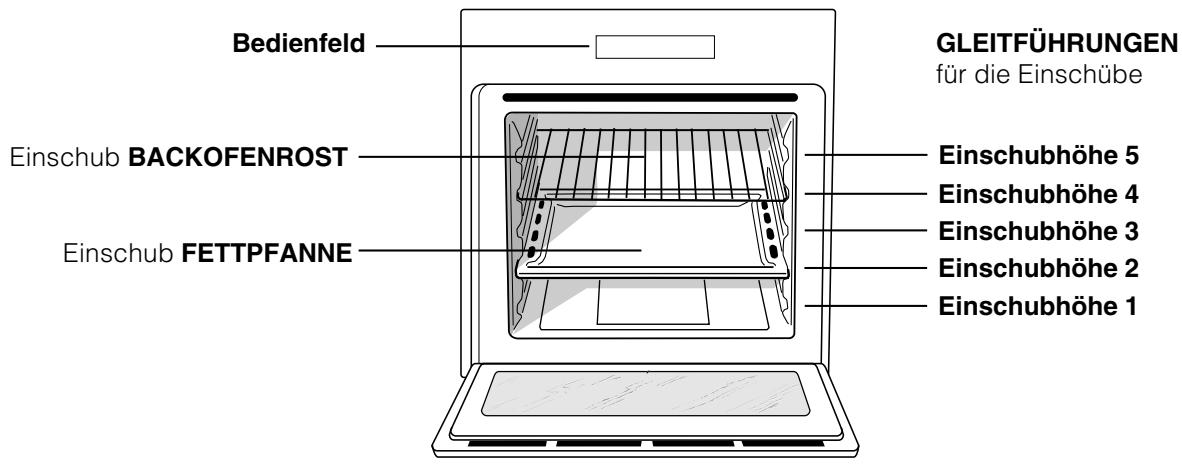

Geräteansicht

DE

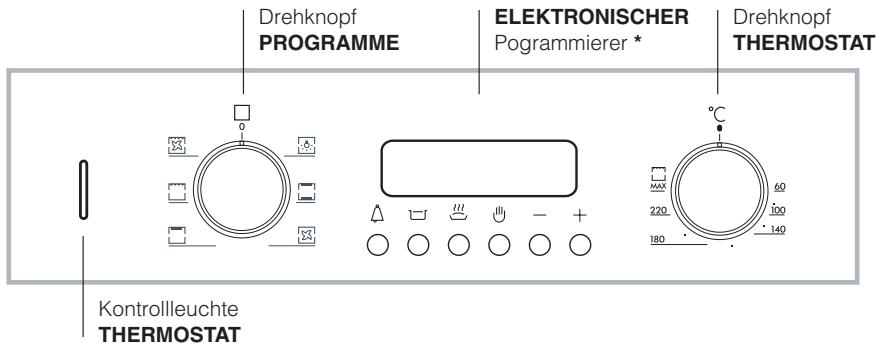

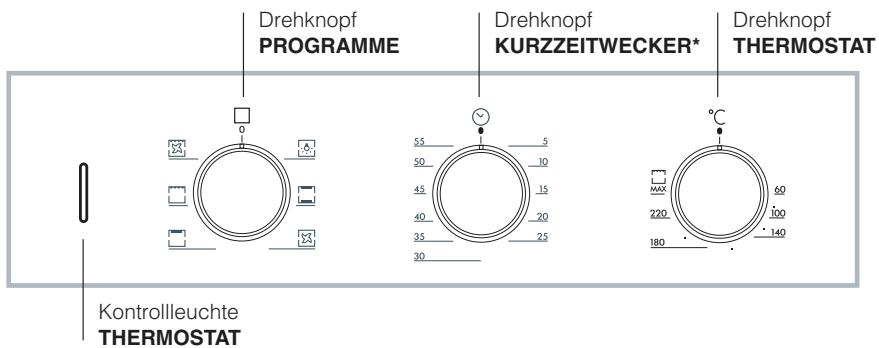

Bedienfeld

Inbetriebsetzung und Gebrauch

DE

! Bei erstmaliger Inbetriebnahme soll der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Schalten Sie das Gerät dann aus, öffnen Sie die Backofentür und lüften Sie die Küche. Der bei diesem Vorgang entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens aufgetragenen Stoffe verursacht. ! Bei den mit elektronischem Programmierer ausgerüsteten Geräten muss bei Einsatz des Elektro-Backofens die Taste gesetzt werden (auf dem Display erscheint das Symbol), bevor die gewünschte Garfunktion eingestellt wird.

Inbetriebsetzung des Backofens

1. Wählen Sie das gewünschte Garprogramm durch Drehen des Knopfes PROGRAMME aus.
2. Stellen Sie die Temperatur durch Drehen des Knopfes THERMOSTAT ein. Eine Liste von Garprogrammen nebst der empfohlenen Temperaturen kann in der Back-/Brattabelle eingesehen werden (siehe Programme).
3. Die auf Dauerlicht eingeschaltete Kontrollleuchte THERMOSTAT zeigt an, dass die Vorheizphase abgeschlossen ist. Geben Sie die zu garenden Speisen in den Backofen.
4. Während des Garvorgangs sind folgende Einstellungen jederzeit möglich:
5. Änderung des Garprogramms durch Betätigen des Drehknopfes PROGRAMME;
6. Änderung der Temperatur mit Hilfe des Drehknopfes THERMOSTAT;
7. Unterbrechung des Garvorgangs durch Drehen des Knopfes PROGRAMME auf die Position „0".

! Stellen Sie niemals Kochgeschirr auf den Backofenboden, da dadurch das Email beschädigt werden können. ! Stellen Sie Ihr Kochgeschirr stets auf den mit dem Gerät gelieferten Backofenrost.

Kühlluftgebläse

Um die Temperaturen an den äußeren Teilen des Backofens abzusenken, sind einige Modelle mit einem Kühlluftgebläse ausgestattet. Dieses erzeugt einen Luftstrahl, der zwischen Bedienfeld und Backofentür austritt. ! Nach Abschluss des Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist.

Backofenlicht

Um dieses einzuschalten, drehen Sie den Knopf PROGRAMME auf . Es bleibt eingeschaltet, wenn ein Garprogramm eingestellt wird.

Bedienung des Kurzzeitweckers*

1. In erster Linie muss das Läutewerk durch eine fast komplette Umdrehung (nach rechts) des Knopfes KURZZEITWECKER aufgezogen werden.
2. Um die gewünschte Zeit einzustellen, drehen Sie den Knopf wieder zurück, bis die auf dem Knopf KURZZEITWECKER angegebenen Minuten mit dem auf dem Bedienfeld befindlichen Bezugszeichen übereinstimmen.
3. Der Kurzzeitwecker ist eine Minutenuhr: Nach Ablauf der Zeit ertönt ein akustisches Signal.

! Der Kurzzeitwecker steuert nicht das Ein- und Ausschalten des Backofens.

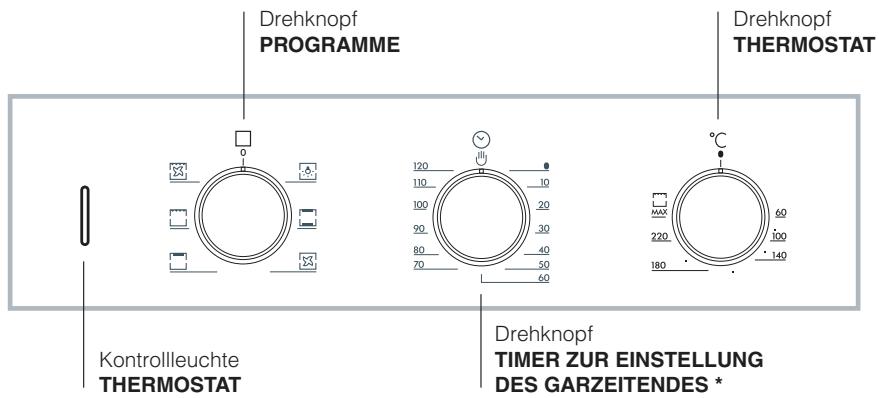

Einsatz des TIMERS ZUR EINSTELLUNG DES GARZEITENDES*

1. In erster Linie muss das Läuferwerk durch eine fast komplette Umdrehung (nach rechts) des Drehknopfes TIMER ZUR EINSTELLUNG DES GARZEITENDES aufgezogen werden.
2. Um die gewünschte Zeit einzustellen, drehen Sie den Knopf wieder zurück, bis die auf dem Drehknopf TIMER ZUR EINSTELLUNG DES GARZEITENDES angegebenen Minuten mit dem auf dem Bedienfeld befindlichen Bezugszeichen übereinstimmen.

Garprogramme

Für alle Programme kann eine Gartemperatur von 60 °C bis MAX. eingestellt werden, mit Ausnahme der Programme:

• GRILL (hier empfiehlt sich die Einstellung MAX.)
• Überbacken/Bräunen (es empfiehlt sich, die Temperatur von 200 °C nicht zu überschreiten).

Programm Standard Plus

Es setzen sich die beiden Heizelemente, das untere und das obere, in Betrieb. Bei dieser Garart verwenden Sie nur eine Einschubhöhe: Bei gleichzeitigem Garen bzw. Backen auf mehreren Ebenen ist keine gleichmäßige Hitzeverteilung gewährleistet.

Programm Echte Heißluft

Es schalten sich die Heizelemente (das obere und das untere) ein, und das Gebläse wird in Betrieb genommen. Da die Hitze im gesamten Backofen konstant ist, werden die Speisen sehr gleichmäßig gegart und gebräunt. Es kann auf maximal zwei Einschubhöhen gleichzeitig gegart werden.

Programm Oberhitze

Das obere Heizelement schaltet sich ein. Diese Funktion kann zum kurzen Überbacken bereits gegarter Gerichte verwendet werden.

Programm Grill

Das obere Heizelement schaltet sich ein. Durch die äußerst hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite rasch gebräunt, somit tritt kein Fleischsaft aus und das Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz besonders für solche Speisen, die eine äußerst hohe Oberhitze verlangen: Rinder- und Kalbssteaks, Entrecôte, Fleischfilet, Hamburger usw. ... Der Abschnitt "Praktische Back-/Brathinweise" enthält einige Beispiele zum Einsatz des Backofens. Garen Sie bei geschlossener Backofentür.

Programm Überbacken/Bräunen

Das obere Heizelement schaltet sich ein, und das Gebläse wird in Betrieb gesetzt. Zusätzlich zu der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, und die Hitze dringt tiefer in die Speisen ein. Garen Sie bei geschlossener Backofentür.

Praktische Back-/Brathinweise

! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen können.

! Setzen Sie beim Garen mit den Programmen GRILL und Überbacken/Bräunen die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein.

Echte Heißluft

• Verwenden Sie die Einschubhöhen 2 und 4, wobei die 2. Ebene für die Speisen verwendet werden sollen, die mehr Hitze verlangen.
• Setzen Sie die Fettpfanne in die untere und den Grillrost in die obere Führung ein.

GRILL

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.
• Es empfiehlt sich, die höchste Energiestufe zu verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostat gesteuert.

PIZZA

• Zum optimalen Garen einer Pizza verwenden Sie das Programm Echte Heißluft
• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Rost. Bei Verwendung der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten.
• Bei reich belegten Pizzas ist es ratsam, den Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.

Back-/Brattabelle

Programme	Speisen	Gew.(kg)	Einschubhöhe	Vorheizzeit(Minuten)	EmpfohleneTemperatur	Garzeit(Minuten)
Standard Plus	Ente	1	3	15	200	65-75
	Kalbs- oder Rinderbraten	1	3	15	200	70-75
	Schweinebraten	1	3	15	200	70-80
	Gebäck	-	3	15	180	15-20
	Torten	1	3	15	180	30-35
Echte HeiBluft	Pizza (auf 2 Ebenen)	1	2 und 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamm	1	2	10	180	40-45
	Brathähnchen + Kartoffeln	1+1	2 und 4	15	200	60-70
	Makrelen	1	2	10	180	30-35
	Plum Cake	1	2	10	170	40-50
	Windbeutel (auf 2 Ebenen)	0.5	2 und 4	10	190	20-25
	Gebäck (auf 2 Ebenen)	0.5	2 und 4	10	180	10-15
	Biskuitböden (auf 1 Ebene)	0.5	2	10	170	15-20
	Biskuitböden (auf 2 Ebenen)	1	2 und 4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
Oberhitze	Nachgaren von Speisen	-	3/4	15	220	-
Grill	Seezungen und Tintenfische	1	4	5	Max	8-10
	Tintenfisch- und Krebsspieße	1	4	5	Max	6-8
	Kabeljaufilet	1	4	5	Max	10
	Gegrillte Gemüse	1	3 o 4	5	Max	10-15
	Kalbsteaks	1	4	5	Max	15-20
	Koteletts	1	4	5	Max	15-20
	Hamburger	1	4	5	Max	7-10
	Makrelen	1	4	5	Max	15-20
	Toasts	4 Stck.	4	5	Max	2-3
Überbacken/Bräunen	Gegrilltes Hähnchen	1.5	2	5	200	55-60
	Tintenfische	1.5	2	5	200	30-35

Dieser ermöglicht, den Backofen oder den Grill für folgende

Funktionen zu programmieren:

• verzögerter Start bei vorbestimmter Garzeit; sofortiger Start bei vorbestimmter Garzeit;
• Minutenuhr.

Tastenfunktionen:

A: Zeitschaltuhr Stunden und Minuten : Garzeit : Garzeitende : Manuelle Schaltung E: Rückstellen der Zeiten : Vorstellen der Zeiten

Einstellen der Digitaluhr

Nach dem Netzanschluss oder nach einem Stromausfall blinkt auf dem Display die Anzeige: 0.00

• Drücken Sie gleichzeitig die Tasten und geben Sie diese wieder frei und stellen Sie anschließend (innerhalb 4 Sekunden) mit den Tasten und die genaue Uhrzeit ein.

Mittels der Taste wird die Zeit erhöht.

Mittels der Taste wird die Zeit herabgesetzt.

Eine eventuelle Änderung der Uhrzeit kann auf folgende Weise erfolgen:

1. Oberes gänzlich neu wiederholen
2. Drücken Sie die Taste, geben Sie diese wieder frei und korrigieren Sie dann mittels der Tasten und die Uhrzeit.

Manueller Backofenbetrieb

Nach Einstellen der Uhrzeit schaltet der Programmierer automatisch auf manuelle Betriebsweise.

Anmerkung: Drücken Sie die Taste, um nach einem Garvorgang im "Automatikbetrieb" auf manuelle Betriebsweise zurückzuschalten.

Lautstärkenregelung des Alarmsignals

Nach Einstellung der Uhr und entsprechender Bestätigung kann mittels der Taste die Lautstärke des Alarmsignals reguliert werden.

Verzögerter Start bei vorbestimmter Garzeit

In einem solchen Fall muss die Garzeit, d.h. die Dauer, sowie die als Garende vorgesehene Uhrzeit eingestellt werden. Nehmen wir an, das Display zeige 10.00 Uhr an:

1. Drehen Sie den Backofen-Reglerknopf auf die gewünschte Betriebsweise und Temperatur (z.B.: statischer Backofen, 200 °C).
2. Drücken Sie die Taste, geben Sie diese wieder frei und stellen Sie daraufhin (innerhalb 4 Sekunden) mit den Tasten die gewünschte Garzeit (Dauer) ein. Nehmen wir als Beispiel eine Garzeit von 30 Minuten; auf dem Display erscheint die Anzeige:

0:30

Nach der Einstellung erscheint nach 4 Sekunden wieder die laufende Uhrzeit mit dem Symbol und der Anzeige "auto". Drücken Sie die Taste, geben Sie diese wieder frei und stellen Sie anschließend durch Drücken der Tasten die als Garende bestimmte Uhrzeit ein, nehmen wir an: 13.00 Uhr.

13:00

1. Nach der Einstellung erscheint nach 4 Sekunden auf dem Display wieder die laufende Uhrzeit:

10:00

Das Leuchten der Anzeige "auto" ist ein Zeichen dafür, dass eine automatische Betriebsweise für Garzeit und Garzeitende programmiert worden ist. Der Backofen schaltet sich also automatisch um 12.30 Uhr ein, um nach 30 Minuten wieder abzuschalten. Bei eingeschaltetem Backofen leuchtet für die gesamte Kochzeit das Kochtopsymbol. Durch Druck auf die Taste kann die eingestellte Garzeit bzw. -dauer jederzeit visualisiert werden, und durch Druck auf die Taste die als Garende vorgesehene Uhrzeit.

Nach Ablauf der Garzeit ertönt ein akustisches Signal; um dieses auszuschalten, drücken Sie eine beliebige Taste, mit Ausnahme der Tasten.

Sofortiger Start bei vorbestimmter Garzeit

Wird nur die Gardauer programmiert (Punkt 1 und 2 des Abschnitts "Verzögerter Start bei vorbestimmter Gardauer"), startet der Backofen sofort.

Löschen eines gespeicherten Programms

Drücken Sie die Taste ], geben Sie diese wieder frei und bringen Sie dann mittels der Taste die Zeit wieder auf

0 · 0 0

und drücken Sie daraufhin die Taste für manuelle Betriebsweise

Kurzwecker-Funktion

Bei dieser Funktion wird eine Zeit mit rückläufigem Ablauf eingestellt. Diese Funktion steuert weder das Ein- noch das Ausschalten des Backofens; nach abgelaufener Zeit ertönt nur ein akustisches Signal.

Nachdem Sie die Taste gedrückt und wieder freigegeben haben, erscheint die Anzeige:

amp

Stellen Sie über die Tasten die gewünschte Zeit ein. Nach der Einstellung setzt damit die Zeitrechnung ein; auf dem Display erscheint die laufende Uhrzeit.

1 0: 0 0

Nach abgelaufener Zeit ertönt ein akustisches Signal, das durch Druck auf eine beliebige Taste (mit Ausnahme der Tasten und ) ausgeschaltet werden kann. Das Symbol erlischt.

Ändern und Löschen der Daten

• Die gespeicherten Daten können jederzeit durch Druck auf die entsprechende Taste und Drücken der Taste ⊕ oder ⊥ gelöscht werden.
• Wird die Garzeit gelöscht, wird automatisch auch das Garende gelöscht und umgekehrt.
• Bei programmierter Betriebsart akzeptiert das Gerät als Garende keine Zeiten, die vor dem vom Gerät selbst vorgesehenen Garbeginn liegen.

Vorsichtsmaßregeln und Hinweise

DE

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gegeben und sollen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Benutzen Sie zum Verschieben des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden.
• Während das Gerät in Betrieb ist, können die Heizelemente und einige Stellen an der Ofentür sehr heiß werden. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits heißen Backofenteilen gelangen.
• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten kann er heiß sein.
• Verwenden Sie stets Backofenhandschuhe.
• Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus.
• Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten sich entzünden, wenn sich das Gerät versehentlich einschaltet.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position "●"/"O" befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Stecker selbst.
• Ziehen Sie vor der Reinigung oder Wartungsarbeiten stets den Stecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie bitte keine schweren Gegenstände auf der geöffneten Backofentür ab.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der enthaltenen Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Für einen sparsamen Energieverbrauch verwenden Sie den Backofen - insbesondere für die Pyrolyse-Selbstreinigung - in den Stunden zwischen dem späten Nachmittag und dem frühen Morgen.
• Es empfiehlt sich, das Garprogramm GRILL zum Überbacken/Bräunen stets bei geschlossener Backofentür zu verwenden: Dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10% ).
• Halten Sie die Dichtungen sauber und in einem einwandfreien Zustand, so dass sie gut an der Tür anliegen und keine Wärmeverluste verursachen.

Kundendienst

Geben Sie bitte Folgendes an:

das Gerätemodell (Mod.) - die Seriennummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

Die emaillierten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen können mit einem mit lauwarmem Wasser und einem neutralen Reinigungsmittel getränkten Schwamm gereinigt werden. Sollten die Flecken nur schwer zu entfernen sein, verwenden Sie spezielle Reinigungsmittel. Es ist ratsam, die Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Benutzen Sie auf keinen Fall Scheuermittel oder sonstige scharfe Reiniger. - Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch leicht warm ist, gereinigt werden. Verwenden Sie hierzu warmes Wasser und ein Reinigungsmittel, spülen Sie mit Wasser nach und reiben Sie den Backofen mit einem weichen Tuch trocken. Vermeiden Sie Scheuermittel. - Das Zubehör lässt sich mit Ausnahme der Gleitschienen wie normales Geschirr (auch im Geschirrspüler) reinigen. - Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

Reinigung der Tür

Reinigen Sie die Backofentür aus Glas nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie anschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberfläche hinterlassen und das Zerbrechen des Glases zur Folge haben können.

Um den Backofen mühelos gründlich reinigen zu können, kann die Backofentür abgenommen werden:

1. Öffnen Sie die Tür ganz (siehe Abbildung);
2. klappen Sie die seitlich an den beiden Scharnieren

Heben Sie den dahinterliegenden Hebel an und drehen Sie ihn (siehe Abbildung);

1. Fassen Sie die Tür an den beiden äußeren Seiten und ziehen Sie sie langsam, jedoch nicht ganz heraus. Drücken Sie auf die Arretierbolzen F und ziehen Sie dann die Tür zu sich hin aus den Scharnieren heraus (siehe Abbildung). In umgekehrter Reihenfolge wird die Backofentür wieder angebracht.

Überprüfung der Dichtungen

Kontrollieren Sie in regelmäßigen Abständen den Zustand der Dichtung rund um die Backofentür. Wenden Sie sich im Falle

einer Beschädigung dieser Dichtung an Ihre nächstgelegene Kundendienststelle (siehe Kundendienst). Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht in Gebrauch zu nehmen.

Lampenaustausch

Verfahren Sie zum Austausch der Backofenlampe wie folgt: 1. Drehen Sie die Glasabdeckung der Lampenhalterung heraus.

1. Schrauben Sie die Lampe heraus und ersetzen Sie sie durch eine neue Lampe desselben Typs: Leistung 25W, Sockel E 14.
2. Bringen Sie die Glasabdeckung wieder an (siehe Abbildung).

Montage des Gleitschienen-Bausatzes

Gehen Sie hierzu wie folgt vor:

1. Schrauben Sie die beiden Schrauben A (siehe Abbildung) aus. Ist der Backofen mit selbstreinigenden Wänden versehen, werden diese hierdurch vorübergehend ausgebaut.
2. Ersetzen Sie die Schrauben A durch die im Bausatz befindlichen Schrauben und Abstandsstücke (B+C).

1. Schrauben Sie die neuen Schrauben B nebst der entsprechenden Abstandsstücke ein und montieren Sie auch die selbstreinigenden Wände wieder an.

1. Befestigen Sie die beiden Blockiervorrichtungen D der Führung in den entsprechenden Backofenwandlöchern (siehe Abbildung). Die für die linke Führung bestimmten Löcher befinden sich im oberen Backofenteil, die für die rechte Führung bestimmten im unteren Backofenteil.
2. Stecken Sie die Führung abschließend auf das Distanzstück C.
3. Setzen Sie die Gleitschienen nicht auf Position 5 ein.
