Tipo de producto	Horno empotrable
Marca	HOTPOINT
Modelo	FZ 51.2 IX/HA
Dimensiones (An x Al x Pr)	43,5 x 32 x 41,5 cm
Volumen interior	58 L
Alimentación eléctrica	220-230 V ~ 50/60 Hz, 2250 W máx
Funciones de cocción	Tradicional, Multicocción, Calor bóveda, Grill, Gratinado
Temporizador	Temporizador mecánico y programador fin de cocción
Iluminación interior	Bombilla 25 W, casquillo E14
Limpieza	Manual, puerta desmontable para limpieza profunda
Seguridad	Parada automática al final de la cocción programada
Accesorios incluidos	Rejilla, bandeja
Opciones	Kit guías telescópicas (opcional)
Reparabilidad	Bombilla y guías reemplazables por el usuario
Clase energética	Conforme a la directiva 2002/40/CE

Preguntas frecuentes - FZ 51.2 IX/HA HOTPOINT

¿Cómo instalar el horno en un mueble empotrable?

La instalación debe ser realizada por un profesional. La cavidad debe tener las dimensiones especificadas (ver manual), y los paneles adyacentes deben resistir al calor. Utilice las pestañas de fijación suministradas y atornille el horno al mueble a través de los agujeros del marco.

¿Cómo ajustar el reloj digital después de un corte de corriente?

Presione simultáneamente las teclas + y - luego suelte. Dentro de los 4 segundos, use las teclas + o - para ajustar la hora. También puede presionar la tecla reloj y luego ajustar.

¿Cómo usar el programador de cocción para un inicio diferido?

Seleccione la temperatura y la función. Presione la tecla duración, ajuste el tiempo de cocción. Presione fin, ajuste la hora de finalización. El horno se encenderá automáticamente para terminar a la hora elegida. Al final de la cocción, suena una señal acústica.

¿Cómo limpiar la puerta del horno?

Utilice productos no abrasivos y una esponja suave. Para una limpieza profunda, puede desmontar la puerta: ábrala completamente, levante las palancas de las bisagras, cierre a medias, luego tire de la puerta hacia usted. Vuelva a montar en orden inverso.

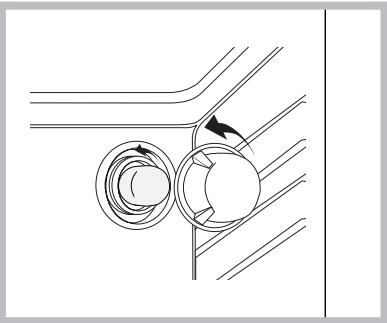

¿Qué hacer si la bombilla de iluminación del horno no funciona?

Desenrosque la cubierta de vidrio del portalámparas. Reemplace la bombilla por una nueva del mismo tipo: 25 W, casquillo E14. Vuelva a enroscar la cubierta. Asegúrese de que el horno esté desconectado antes de la operación.

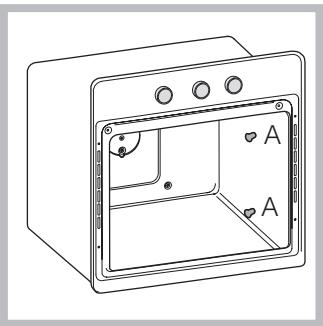

¿Cómo montar las guías telescópicas?

Desenrosque los tornillos A en las paredes del horno. Reemplácelos por los tornillos y espaciadores proporcionados en el kit. Fije los dispositivos de fijación D en los agujeros previstos. Encaje la guía en el espaciador. No usar en el nivel 5.

¿Qué programas de cocción están disponibles?

Los programas son: Tradicional (calor suelo y bóveda), Multicocción (todas las resistencias + turbina), Calor bóveda (resistencia superior), Grill (resistencia bóveda a alta temperatura), Gratinado (resistencia bóveda + turbina). Temperatura ajustable de 60°C a MAX excepto para Grill (MAX recomendado) y Gratinado (máx 200°C).

¿Cómo usar la función temporizador?

Para el temporizador mecánico: gire la perilla casi por completo en el sentido de las agujas del reloj, luego retroceda para seleccionar el tiempo deseado. Una señal acústica suena al final. Para el programador electrónico: presione la tecla temporizador, ajuste el tiempo con + o -. La cuenta regresiva comienza inmediatamente.

¿Cómo ahorrar energía con este horno?

Utilice preferiblemente las horas valle. Para las cocciones al grill y gratinado, mantenga la puerta cerrada (ahorro de aproximadamente 10%). Mantenga las juntas limpias y en buen estado para evitar pérdidas de calor.

¿Qué hacer en caso de avería o mal funcionamiento?

No intente reparar el aparato usted mismo. Contacte al servicio de asistencia de Hotpoint indicando el modelo (Mod.) y el número de serie (S/N) que figuran en la placa de identificación.

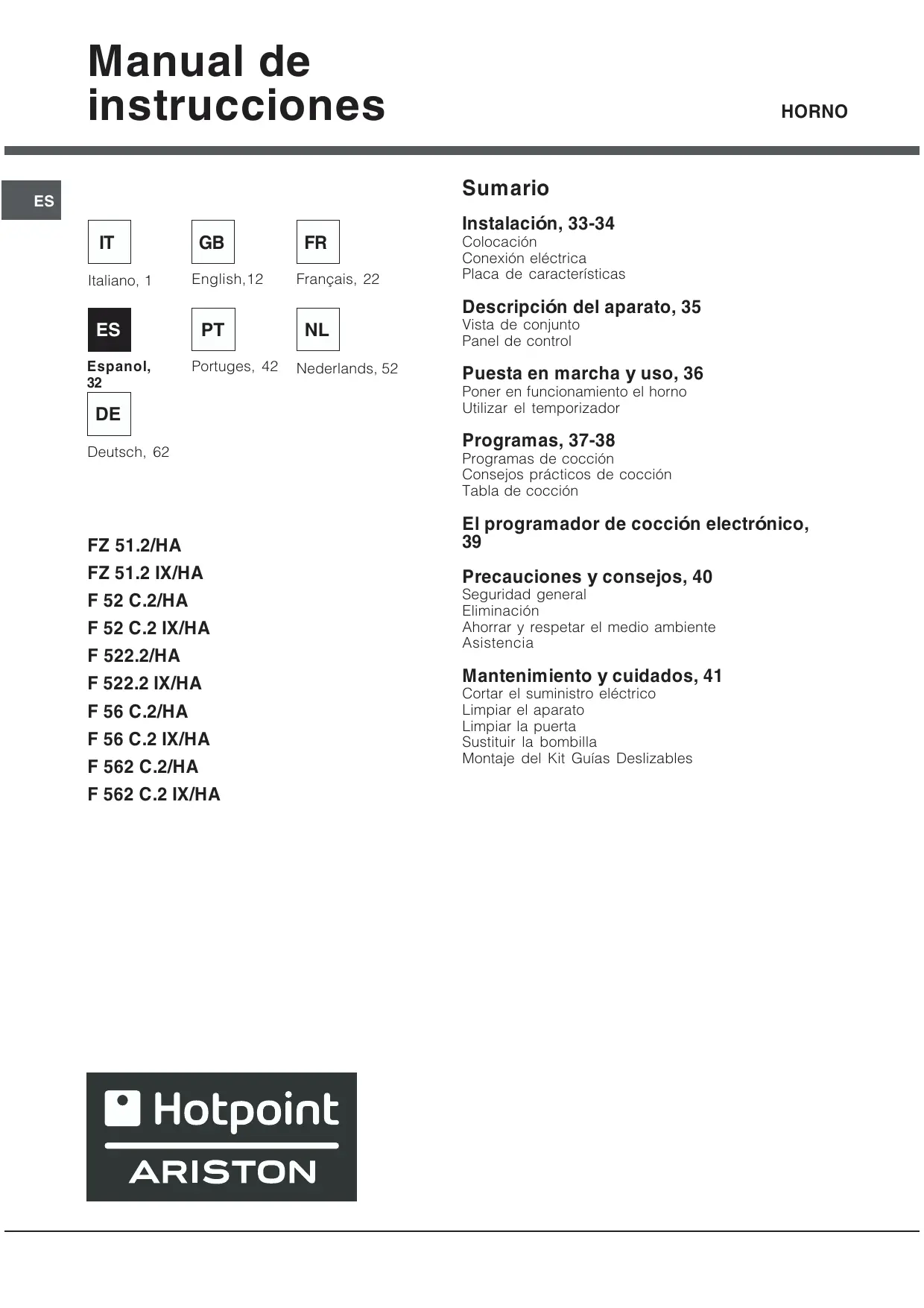

MANUAL DE USUARIO FZ 51.2 IX/HA HOTPOINT

Descripción del aparato, 35

Vista de conjunto

Panel de control

Puesta en marcha y uso, 36

Poner en funcionamiento la hora

Utilizar el temporizador

Programas, 37-38

Programas de cocción

Consejos prácticos de cocción

Tabla de cocción

El programador de cocción electrónico, 39

Precauciones y consejos, 40

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Asistencia

Mantenimiento y cuidados, 41

Cortar el suministro eléctrico

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

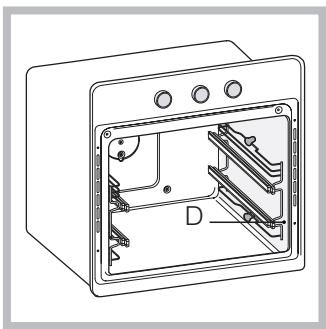

Montaje del Kit Guías Deslizables

Hotpoint

ARISTON

¡Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanece junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ¡Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

¡Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos). ¡La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

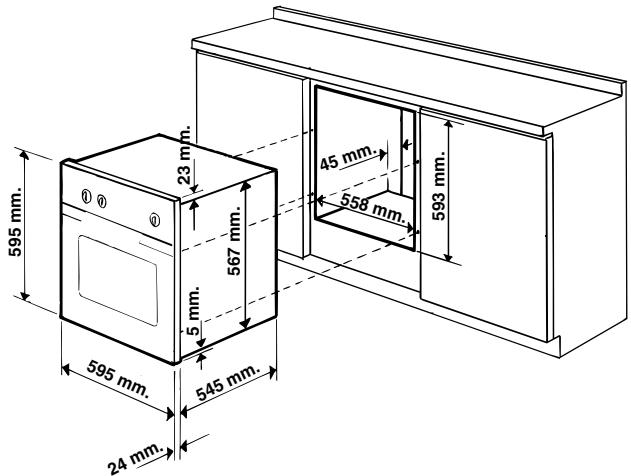

Empotramiento

Para garantizar una buena configuración del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• En el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100 °C.
• Para empotrar el horno, tanto cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

¡Una vez empotrado el aparato, no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características fue medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm como mínimo (ver las figuras).

Centrado y fijación

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encontrarán en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

¡Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

¡Los hornos dotados de cable de alimentación tripolar están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (ver la figura).
2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura).
3. Quite los tornillos de los contactos L-N- y bajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (tierra).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la corriente indicada en la placa de características (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta energía y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características (ver más abajo);
• la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ¡El cable no debe ser plegado ni comprimido. ¡El cable debe ser controlado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia). ¡La Empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

PLACA DE CHARACTERISTICAS
Dimensiones	longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen	Litros 58
Dimensiones de los modelos con guías extraibles	longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen de los modelos con guías extraibles	Litros 50
Conexiones electricas	tensión 220-230V ~ 50/60Hz o 50Hz (ver placar characteristicas) potencia:maxima absorbida 2250W
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos electricos. Norma EN 50304 Consumo de energia por convecction Natural - funcional de calentimiento: Tradicional; Clase Consumo de energia para funcional y convecction Forzada - funcional de calentimiento: Multicocción
CE	Este aparato es conforme a las siguientes Normas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y suscesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibility Electromagnética) y suscesivas modificaciones - 93/68/CEE del 22/07/93 y suscesivas modificaciones - 2002/96/CE

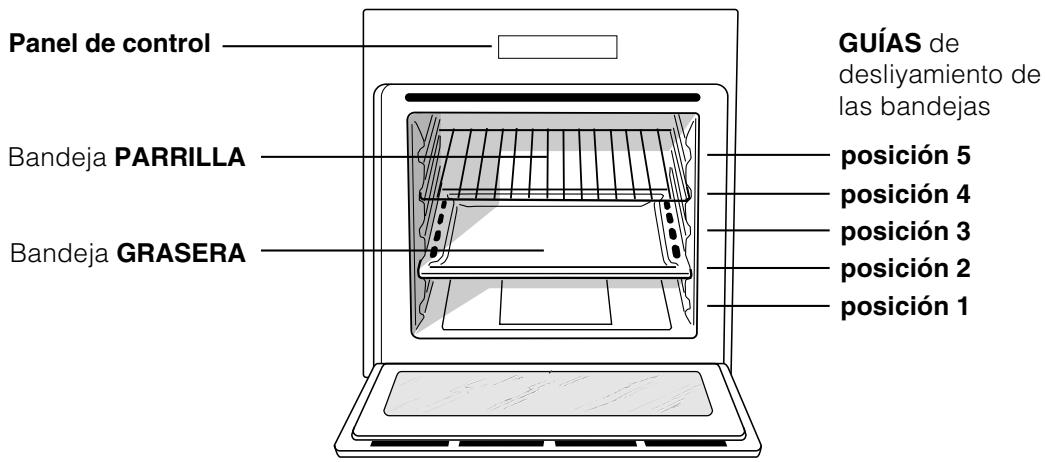

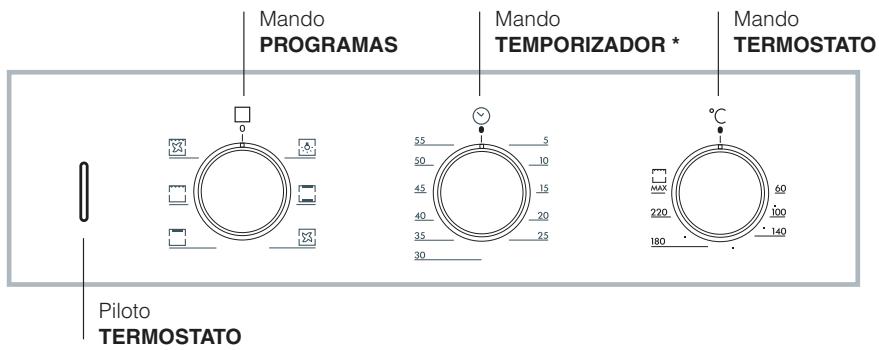

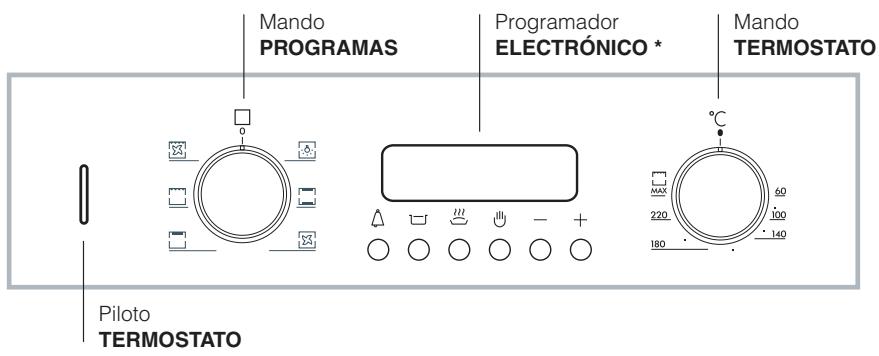

Vista de Conjunto Panel de control

* Presente sólo en algunos modelos.

ES

¡La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias realizadas para proteger el horno. ¡En los aparatos dotados de programador electrónico, para usar el horno eléctrico pulse la tecla (en el display aparece el símbolo) antes de seleccionar la función de cocción deseada.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada: introduzca los alimentos que deben cocinar.
4. Durante la cocción es posible:
5. modificar el programa de cocción con la perilla PROGRAMAS;
6. modificar la temperatura con el mando TERMOSTATO;
7. Interrumpir la cocción: gire el mando PROGRAMAS hasta la posición "0".

¡No apoye nunca objetos en el fondo del horno porque se pueda dañar el esmalte! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno.

¡Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno está suficientemente frío.

Luz del horno

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

Utilizar el temporizador*

1. Antes que nada es necesario cargar el timbre girando el mando TEMPORIZADOR un giro casi completo en sentido horario.
2. Volviendo hacia atrás en sentido antihorario, fije el tiempo deseado haciendo coincidir los minutos indicados en el mando TEMPORIZADOR con la referencia fija que se encuentra en el panel de control.
3. El temporizador es un contador de horas: cuando se cumple el tiempo, emite una alerta sonora.

¡El temporizador no controla ni el encendido ni el apagado del horno.

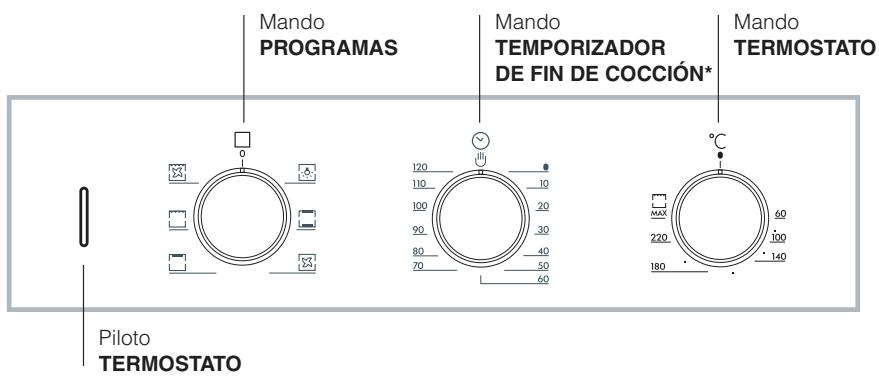

Utilice el temporizador de fin de la cocción*

1. Antes que nada es necesario cargar el timbre girando el mando TEMPORIZADOR DE FIN COCCIÓN un giro casi completo en sentido horario.
2. Volviendo hacia atrás en sentido antihorario, fije el tiempo deseado haciendo coincidir los minutos indicados en el mando TEMPORIZADOR DE FIN DE COCCIÓN con la referencia fija que se encontrará en el panel de control.
3. Una vez cumplido el tiempo, se emitirá una señal sonora y el horno se apagará.
4. Cuando el horno está apagado, el temporizador de fin de cocción se puede usar como un normal controlador de horas.

Para usar el horno con función manual, o sea, excluyendo el temporizador de fin de cocción, es necesario girar el mando TEMPORIZADOR DE FIN DE COCCIÓN hasta el símbolo.

Programas de cocción

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

Programa MULTICOCCIÓN

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos bandejas simultáneamente.

Programa HORNO "SUPERIOR"

Se enciende el elemento calentador superior. Esta función se puede utilizar para retoques de cocción.

Programa GRILL

Se enciende el elemento calentador superior. La temperatura muy elevada y directa del asador eléctrico permite el inmediato tostado superficial de los alimentos que, obstaculizando la salida de los líquidos, los mantiene más tiernos en su interior. La cocción con el asador eléctrico es particularmente aconsejada para aquellos platos que necesitan de una elevada temperatura superficial: chuletas de ternera y de vaca, entrecôte, solomillo, hamburguesas, etc... En el párrafo "Consejos prácticos para la cocción" se incluyen algunos ejemplos de su uso. Realice las cocciones con la puerta del horno cerrada.

Programa GRATIN

Se enciende el elemento calentador superior y se pone en funcionamiento el ventilador. A la irradiación térmica unidireccional, le agrega la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor.

Realice las cocciones con la puerta del horno cerrada.

Consejos prácticos de cocción

¡En las cocinas ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente, lo cual podría provocar quemaduras en las comidas delicadas.

¡En las cocciones GRILL y GRATIN, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba.

GRILL

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

PIZZA

• Para una buena cocción de la pizza, utilice el programa MULTICOCCIÓN.
• Utilice una bandeja para pizza de aluminio liviano, apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera se aumenta el tiempo de cocción y difícilmente se obtiene una pizza crujiente.
• En el caso de pizzas muy condimentadas, es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso (Kg)	Posición de los estantes	Precalentimiento (minutos)	Temperatura aconsejada	Duración de la cocción (minutos)
Horno Tradicional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Tortas glaseadas	1	3	15	180	30-35
Multicoccción	Pizza (en 2 niveles)	1	2 y 4	15	230	15-20
	Lasañas	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	2 y 4	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	2 y 4	10	190	20-25
	Bizcochos (en 2 niveles)	0.5	2 y 4	10	180	10-15
	Bizcocho (en 1 nivel)	0.5	2	10	170	15-20
	Bizcocho (en 2 niveles)	1	2 y 4	10	170	20-25
	Tortas saladas	1.5	3	15	200	25-30
Horno "superior"	Retoques de coccción	-	3/4	15	220	-
Grill	Lenguados y sepias	1	4	5	Max	8-10
	Broquetas de calamares y cangrejos	1	4	5	Max	6-8
	Filete de merluza	1	4	5	Max	10
	Verduras a la parrilla	1	3 o 4	5	Max	10-15
	Bistec de ternera	1	4	5	Max	15-20
	Chuletas	1	4	5	Max	15-20
	Hamburguesas	1	4	5	Max	7-10
	Caballa	1	4	5	Max	15-20
	Tostadas	n.° 4	4	5	Max	2-3
Gratin	Pollo a la parrilla	1.5	2	5	200	55-60
	Sepias	1.5	2	5	200	30-35

Permite programar la hora o el grill en los siguientes sistemas:

• inicio retardado de la cocción con duración establecida;
• inicio inmediato con duración establecida;
• controle decretos.

Función de las teclas:

: cuentaminutos horas, instantes : duración de la cocción : final de la cocción : conmutación manual E: fijación de tiempo hacia atrás : fijación de tiempos hacia adelante

Cómo poner en hora el reloj digital

Después de la conexión a la red o después de un corte de corriente, el display centellea en: 0.00

• Pulse simultáneamente los botones y y, suéltelos y posteriormente (dentro de los 4 segundos), con los botones y y seleccione la hora exacta.

Con la tecla el tiempo aumenta.

Con la tecla el tiempo disminuye.

Se pueden realizar eventuales actualizaciones de la hora de dos modos diferentes:

1. Repita completamente las fases descritas más arriba
2. Presione el botón y suéltelo y posteriormente con los botones y actualice la hora.

Funcionamiento manual de la hora

Después de haber seleccionado la hora, automáticamente el programador pasa a la posición manual.

Nota: Presione el botón para restablecer el funcionamiento manual antes de cada cocción "Automática".

Regulación del volumen de la señal sonora

Después de haber elegido y confirmado las regulaciones del reloj, se puede modificar el volumen de la señal sonora de la alarma utilizando el botón.

Inicio retardado de la cocción con una duración establecida

Se selecciona la duración de la cocción y la hora de fin de la cocción. Supongamos que el display indique la hora 10:00.

1. Gire los botones de mando de la hora hasta la función y temperatura deseadas (por ejemplo: horno convencional, 200°C).
2. Pulse el botón y suéltelo y posteriormente (dentro de los 4 segundos) con los botones y seleccione la duración deseada. Supongamos que se selecciona una cocción de 30 minutos; aparecería:

0:30

Finalizada la selección y después de 4 segundos, aparece nuevamente la hora corriente con el símbolo y la palabra "auto". Pulse el botón y posteriormente pulse los botones y hasta seleccionar la hora de fin de la cocción deseada, supongamos las 13:00 horas.

13:00

1. Finalizada la selección y después de 4 segundos, en el display aparece la hora corriente:

10:00

La palabra "auto" encendida recuerda que se ha programado la duración y el final de cocción en la función automática. El horno se encenderá automáticamente a las 12:30 horas para terminar después de 30 minutos. Cuando el horno está encendido aparece una olla con el fuego encendido durante toda la cocción. En cualquier momento, pulsando la tecla se puede visualizar la duración seleccionada y pulsando la tecla se visualiza la hora de fin de la cocción.

Al finalizar la cocción suena la señal sonora; para interrumpirla pulse un botón cualquiera excepto los botones y.

Inicio inmediato con duración establecida

Programando sólo la duración (puntos 1 y 2 del párrafo "Inicio retardado de la cocción con duración establecida") se obtiene el comienzo inmediato de la cocción.

Para anular una cocción ya programada

Presione el botón, suéltelo y con el botón lleve el tiempo hasta

0.00

y pulse el botón de funcionamiento manual

Función control de cocción

En el funcionamiento bajo el tiempo de su hora, se le va a partir del nombre de horas. En el caso no se le va a partir del nombre de horas. En el caso no se le va a partir del nombre de horas. En el caso no se le va a partir del nombre de horas. En el caso no se le va a partir del nombre de horas. En el caso no se le va a partir del nombre de horas. En el caso no se le va a partir del nombre de horas. En el caso no se le va a partir del nombre de horas. En el caso no se lo va: - en el nombre de horas, aprecarce: - en el nombre de horas, aprecarce: - en el nombre de horas, aprecarce: - en el nombre de horas, aprecarce: - en el nombre de horas, aprecarce: - en el nombre de horas, aprecarce: - en el nombre de horas, aprecarce: - en el nombre de horas, aprecarce: - en el nombre de horas.

□·□

Luego, con las teclas y seleccionar el tiempo deseado. Finalizada la selección, la cuenta parte exactamente a la hora establecida, en el display aparece la hora corriente.

10:00

Al finalizar el tiempo, se emite una señal acústica que se puede detener pulsando una tecla cualquiera (excepto las teclas y el símbolo se apaga.

Corrección, borrado de los datos

• Los datos seleccionados se pueden modificar en cualquier momento, pulsando la tecla correspondiente y pulsando la tecla ⊕ o ⊕.
• Cancelando la duración de la cocción se produce también la cancelación automática del fin del funcionamiento y viceversa.
• En el caso de configuración programada, el aparato no acepta tiempo de fin de cocción anteriores a los de comienzo de la cocción propuestos por el aparato.

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual.
• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: a los costados podrá estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podrá incendiarse.
• Controle siempre que los mandos estén en la posición "●"/"O" cuando no se utilice el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del horno abierta.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta forma los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la energía de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones al GRILL y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).
• Mantenga efectivas y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Asistencia

Comunique:

• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se incluye en la placa de características ubicada en el aparato y/o en el embalaje.

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar, use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utilice, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.
• No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos, abrasivos o rascadores metálicos afilados que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. para hacerlo, abra completamente la puerta (ver la figura);
2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los costados externos y ciérrela lentamente pero no completamente. Presione los sujetadores "F", luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas.

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica más cercano.

Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla.

Para sustituir la bombilla de iluminación del horno: 1. Desenrosque la tapa de vidrio del portalámparas.

1. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14.
2. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables.

Para montar las guías deslizables:

1. Desenrosque los dos tornillos A (ver la figura). Si el horno posee paneles autolimpiantes, los mismos quedarán momentáneamente desmontados.
2. Sustituya los tornillos A con los tornillos y los distanciadores (B + C) suministrados en el kit.

1. Enrosque los nuevos tornillos B y los correspondientes distanciadores C y vuelva a colocar los paneles autolimpiantes.

1. Fije los dos encastres D de la guía en los orificios correspondientes ubicados en las paredes del horno (ver la figura). Los orificios para la guía izquierda están ubicados arriba, mientras los orificios para la guía derecha están abajo.
2. Por último, encastre la guía en el distanciador C.
3. No coloque las guías deslizables en la posición 5.

Nederlands, 52

DE

Deutsch, 62

FZ 51.2/HA

FZ 51.2 IX/HA

F 52 C.2/HA

F 52 C.2 IX/HA

F 522.2/HA

F 522.2 IX/HA

F 56 C.2/HA

F 56 C.2 IX/HA

F 562 C.2/HA

F 562 C.2 IX/HA

Índice

Instalación, 43-44

Posicionamiento

Conexión eléctrica

Placa de identificación

Inicio y utilización, 46

Inicio del horno

Utilización del temporizador

Programas, 47-48

Programas de cocción

El programador de cocción electrónico, 49

Funcionamiento manual del horno

1. Atornille los nuevos tornillos B y los respectivos espaciadores C, montando también los paneles autolimpiantes.
